应广PMS171B(6)--烧录

应广PMS171B--6烧录

概述

当程序编译通过后,需要将代码烧录到芯片中检验是否有问题,同时在将程序刻录至 IC 之前,请先确认程序在仿真器已摸拟正确。同时需要注意以下2个步骤
步骤 1 :在使用程序烧录器前,请确认已接上电源,并已连接至您的计算机 USB 接口。
步骤 2 :在执行工具前,请先打开程序烧录器电源开关;

烧录器接线

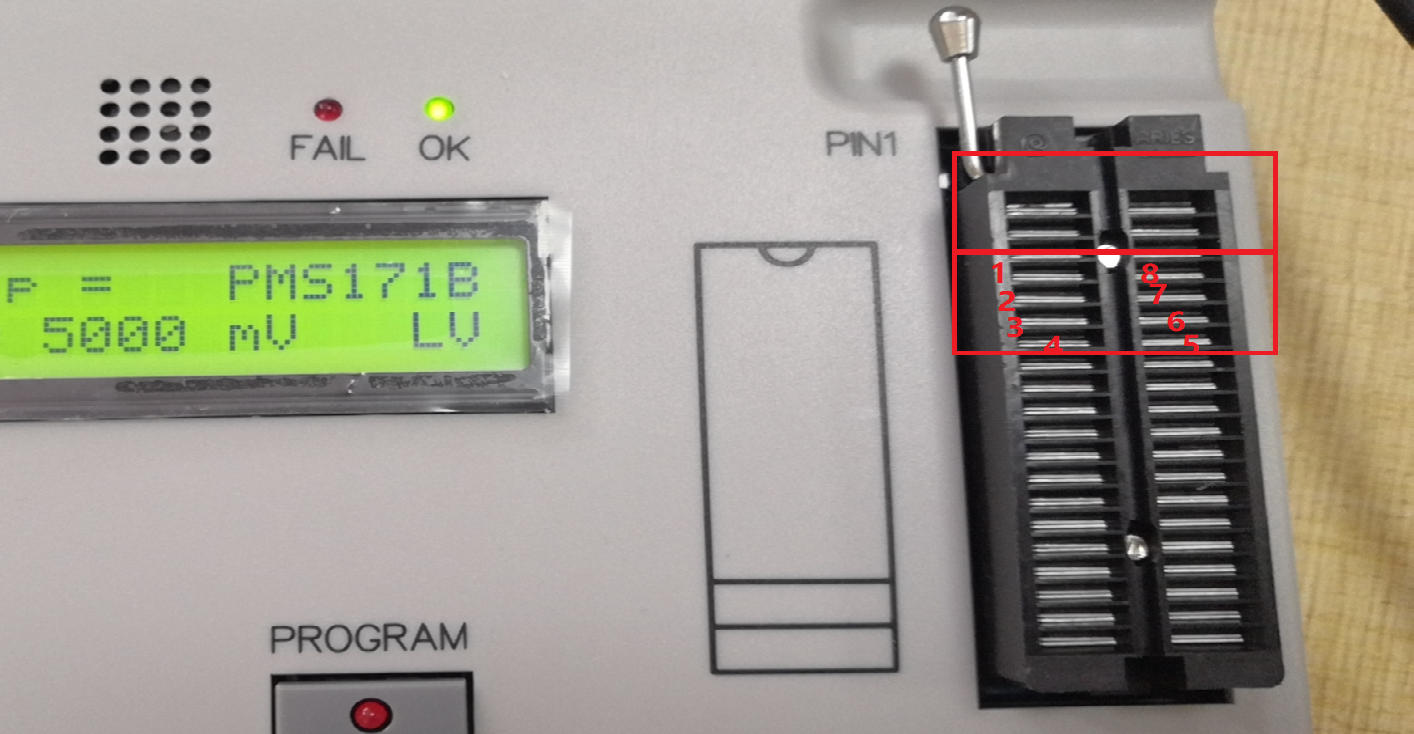

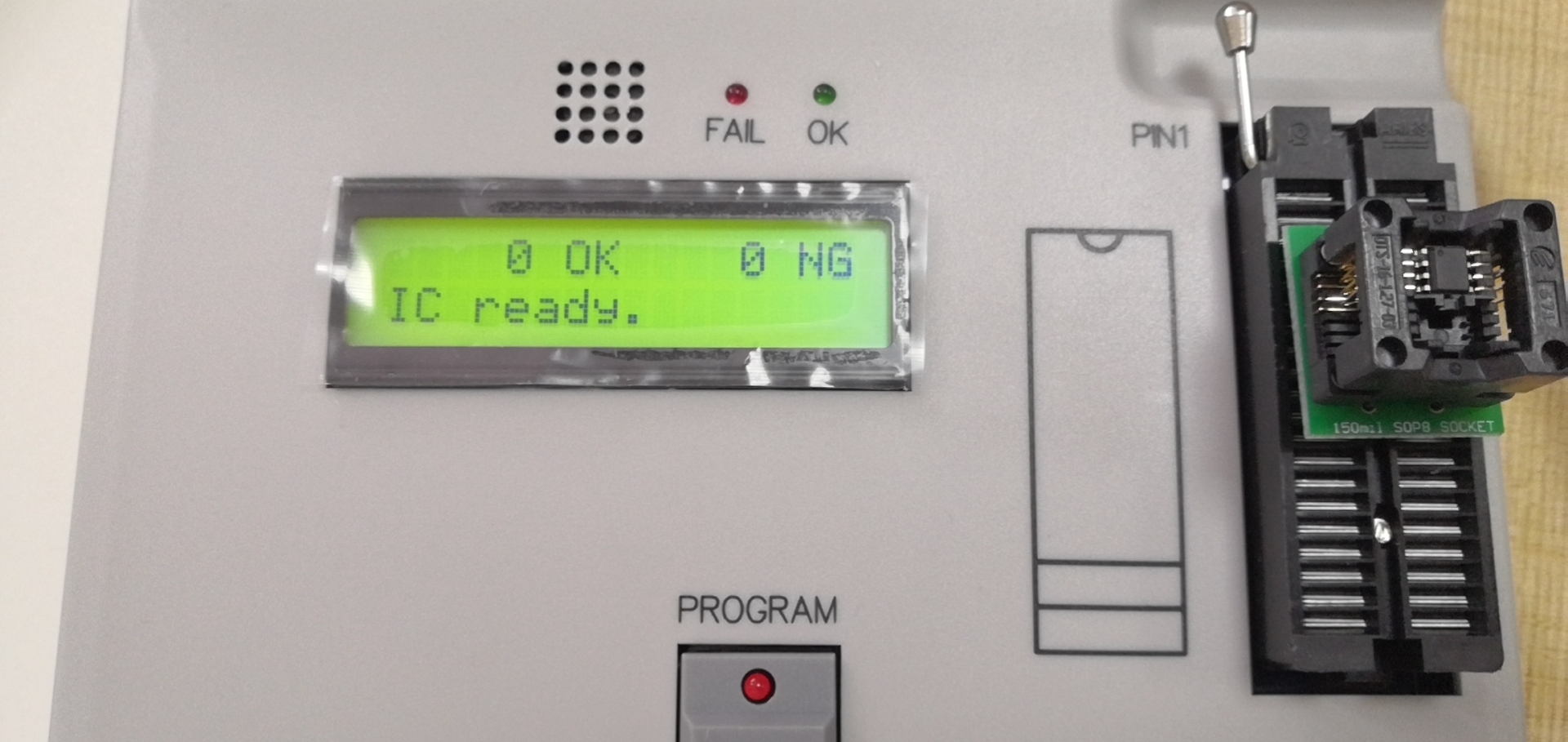

可以通过如下接线,接入到烧录座中,可以看到,当芯片放入会显示IC ready。
在这里插入图片描述
在这里插入图片描述

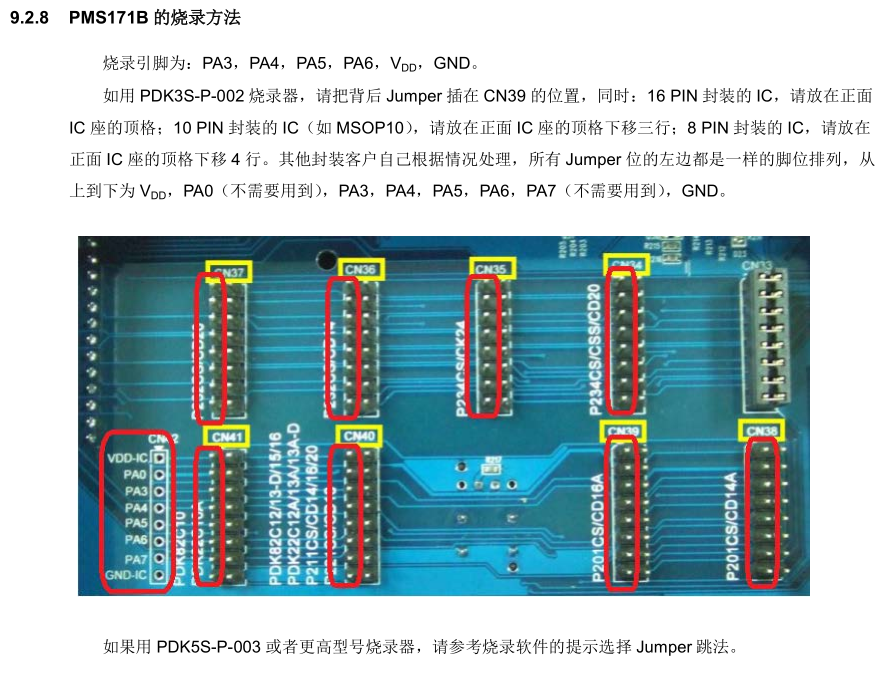

同时,也可以使用P-002机器背部接口进行接线。
在这里插入图片描述

烧录

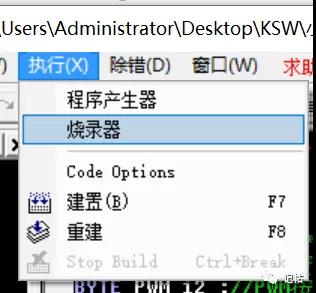

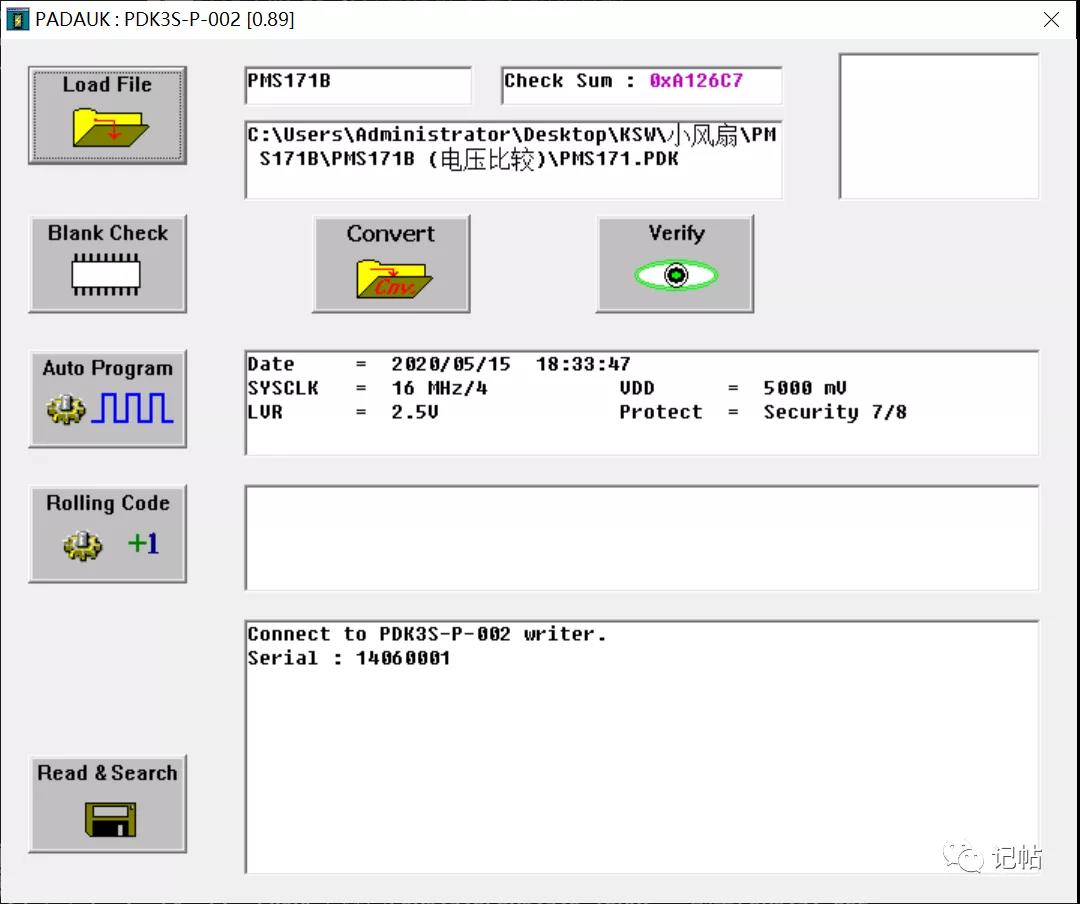

对于需要烧录的程序,打开FPPA IDE之后,可以选择【执行】的【烧录器】。程序烧录功能窗口,如下图所示。

在这里插入图片描述
在这里插入图片描述

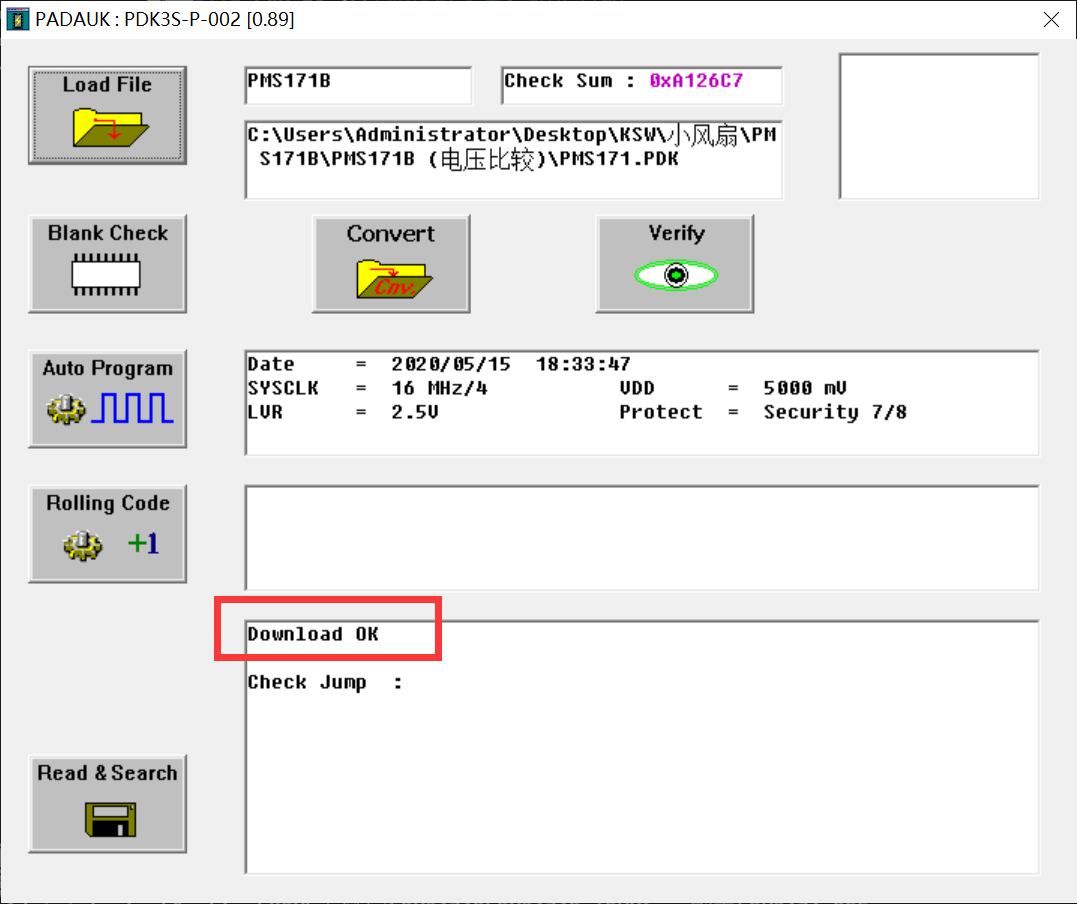

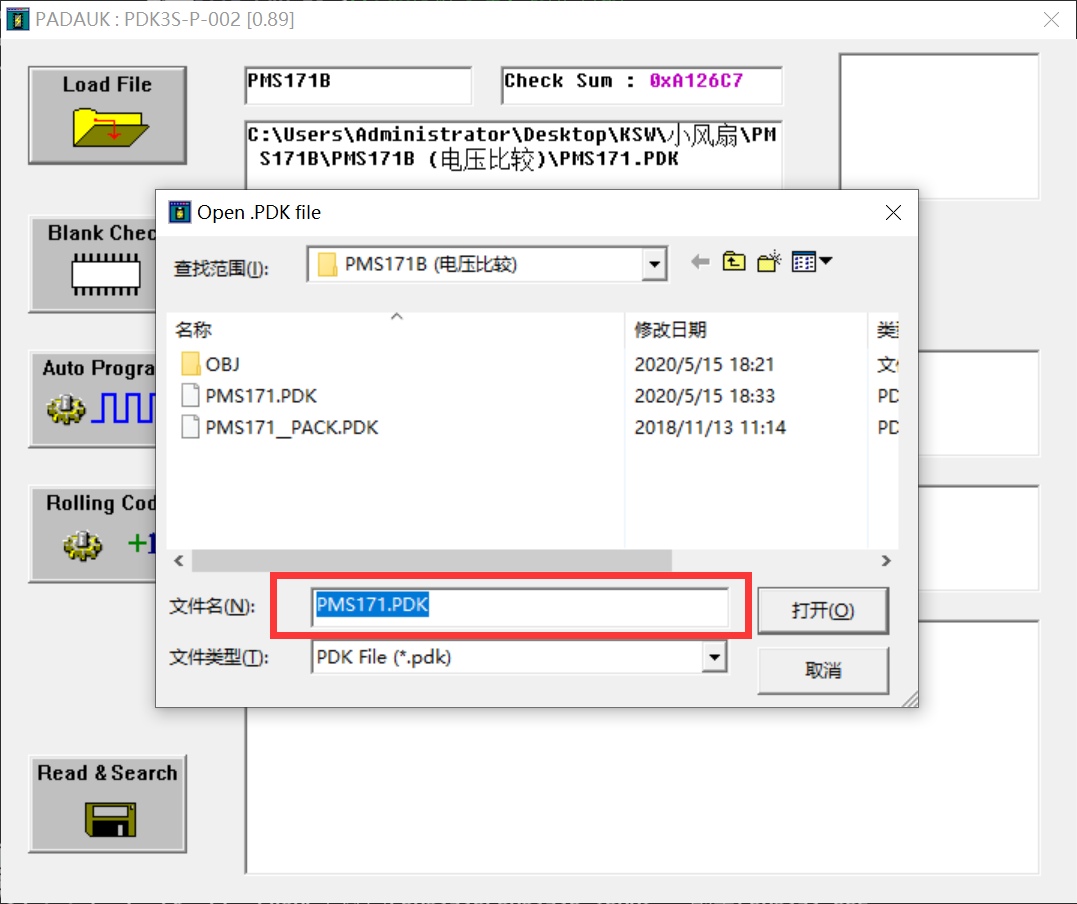

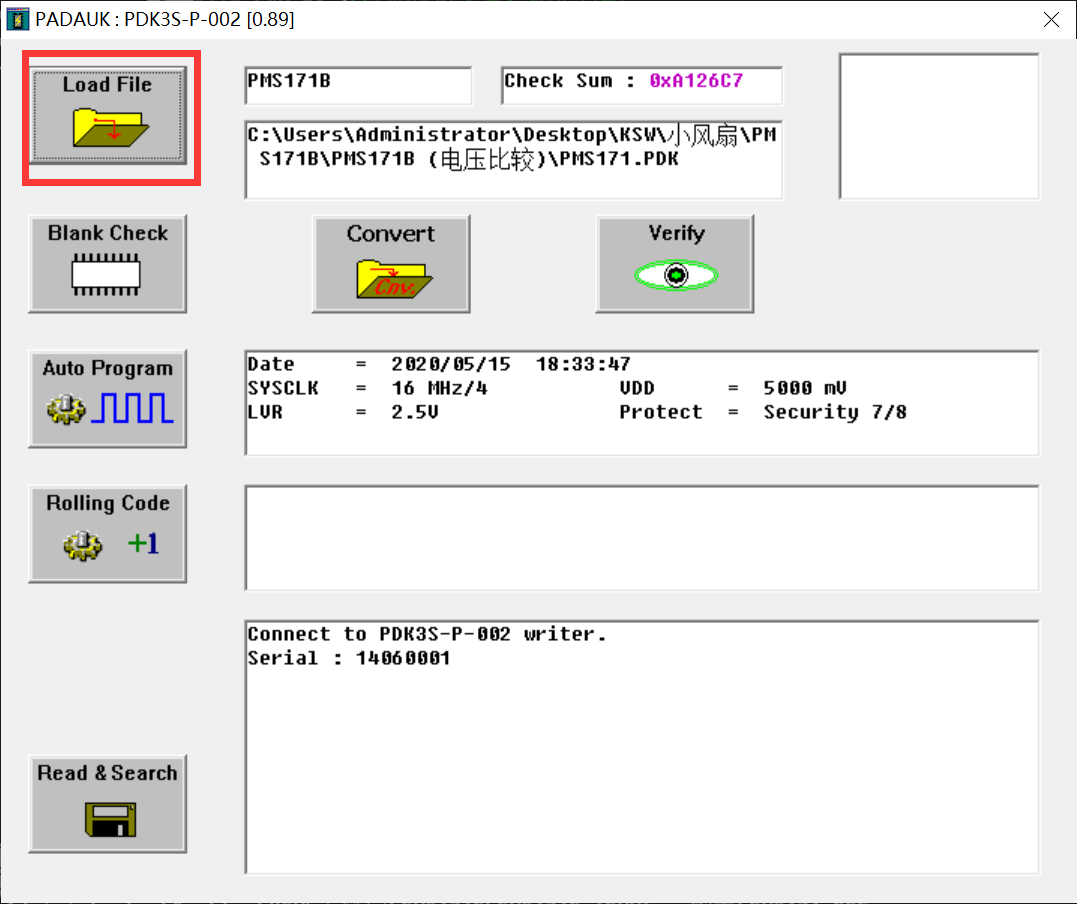

将文件下载到烧录器的方法如下,请参考图示。
(1)打开档案选择(Load File)窗口
(2)选择档案
(3)下载完成(Download OK)
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

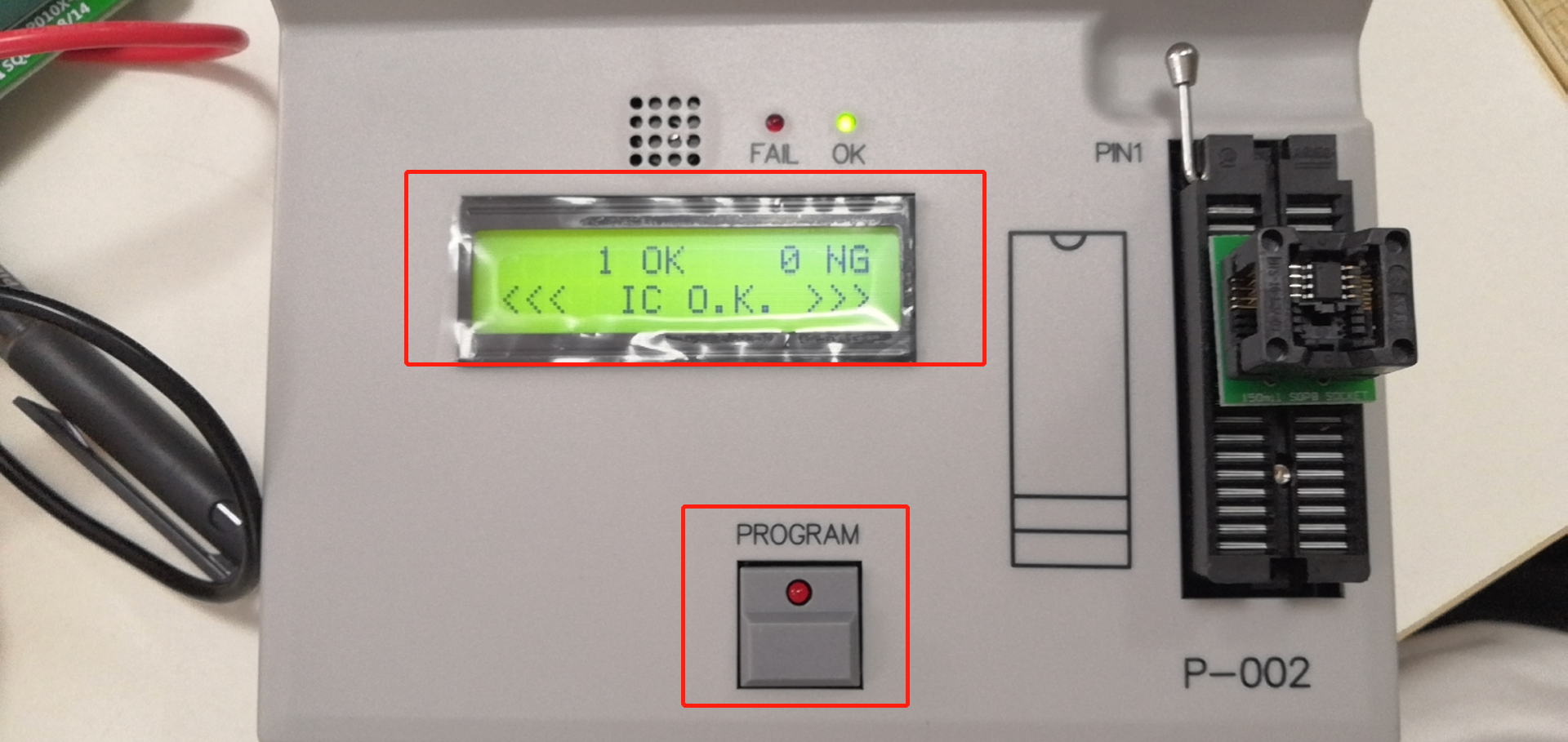

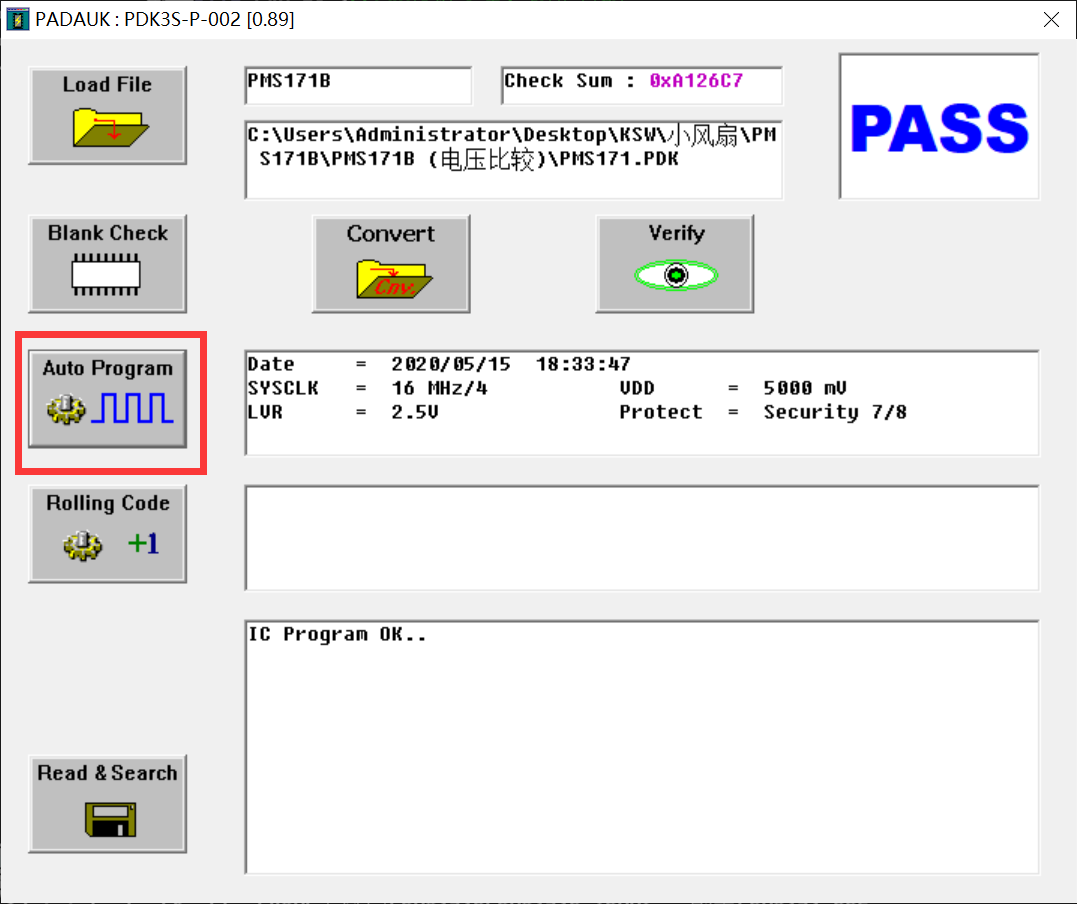

下载文件完成后,你可以选择在计算机操作烧录,或者在烧录器上操作烧录,两者没有差异。对于烧录进入IC,可以使用机器的按钮或者点击Auto Program,烧录成功将会显示PASS,而且机器液晶屏会显示IC O.K. 。
在这里插入图片描述
在这里插入图片描述
