概述

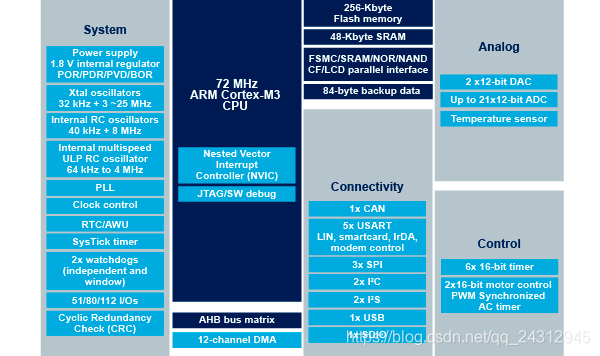

本篇文章主要介绍如何使用STM32CubeMX移植到雅特力AT32F403AVGT7，并通过DAC输出电压，在芯片中有2个12位的DAC口可以供选择。
在这里插入图片描述

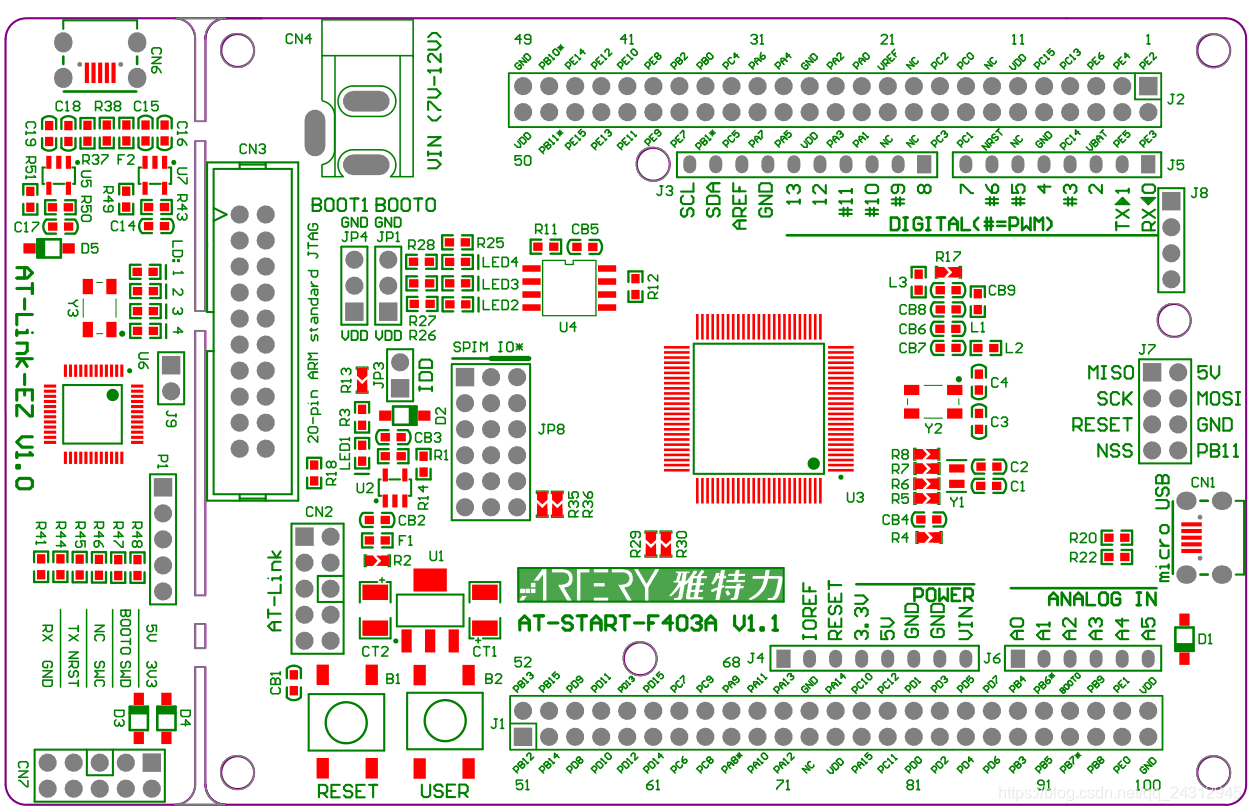

硬件准备

首先需要准备一个开发板，这里我准备的是雅特力AT32F403AVGT7的开发板：
在这里插入图片描述

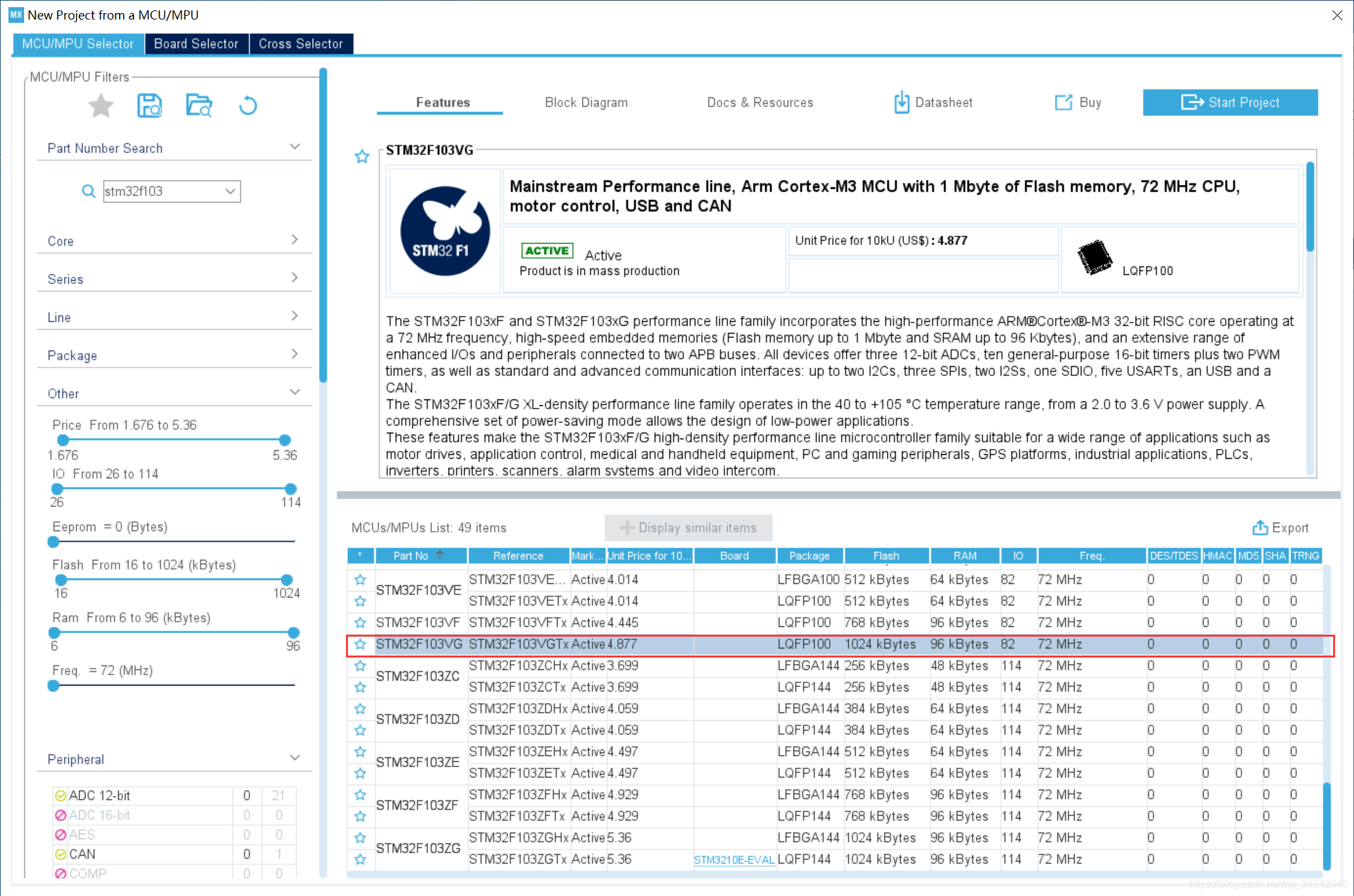

选择芯片型号

雅特力AT32F403AVGT7兼容STM32F103系列，故选取STM32f103VG进行开发。
在这里插入图片描述

配置时钟源

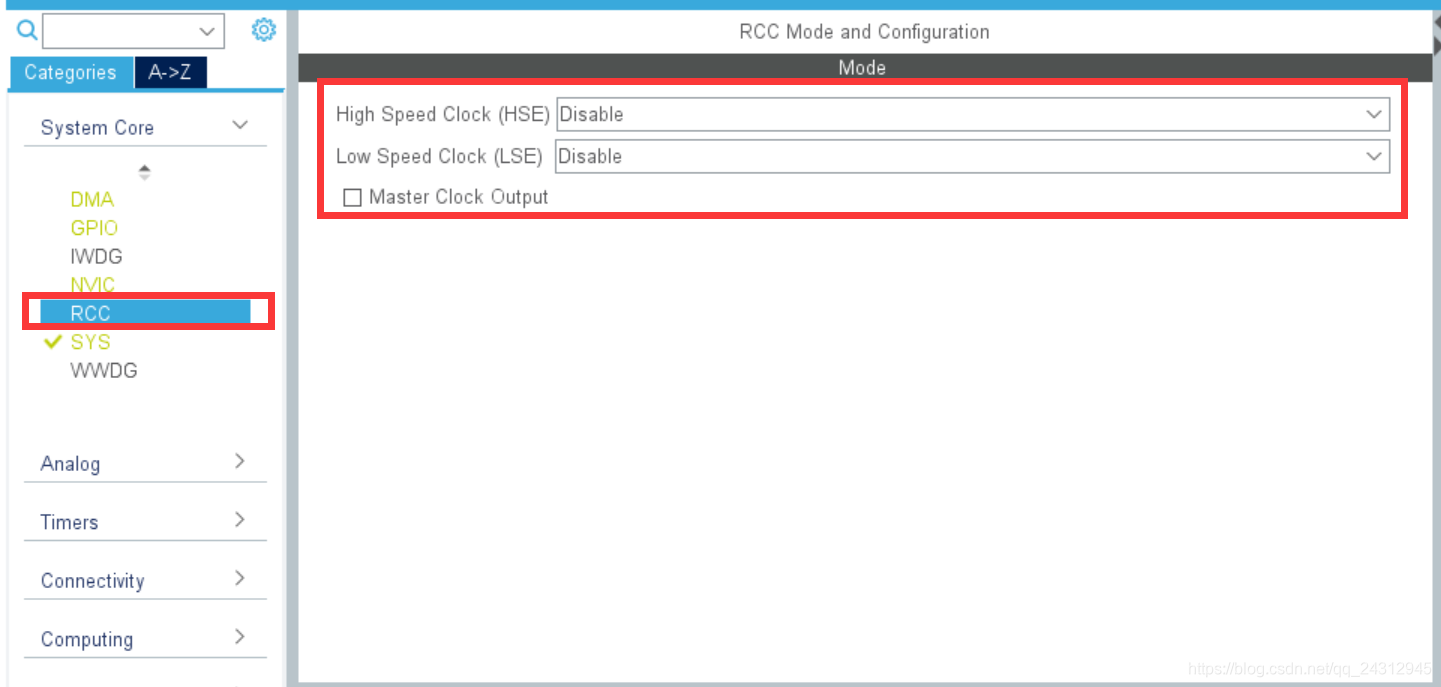

HSE与LSE分别为外部高速时钟和低速时钟，在本文中使用内置的时钟源，故都选择Disable选项，如下所示：
在这里插入图片描述

配置时钟树

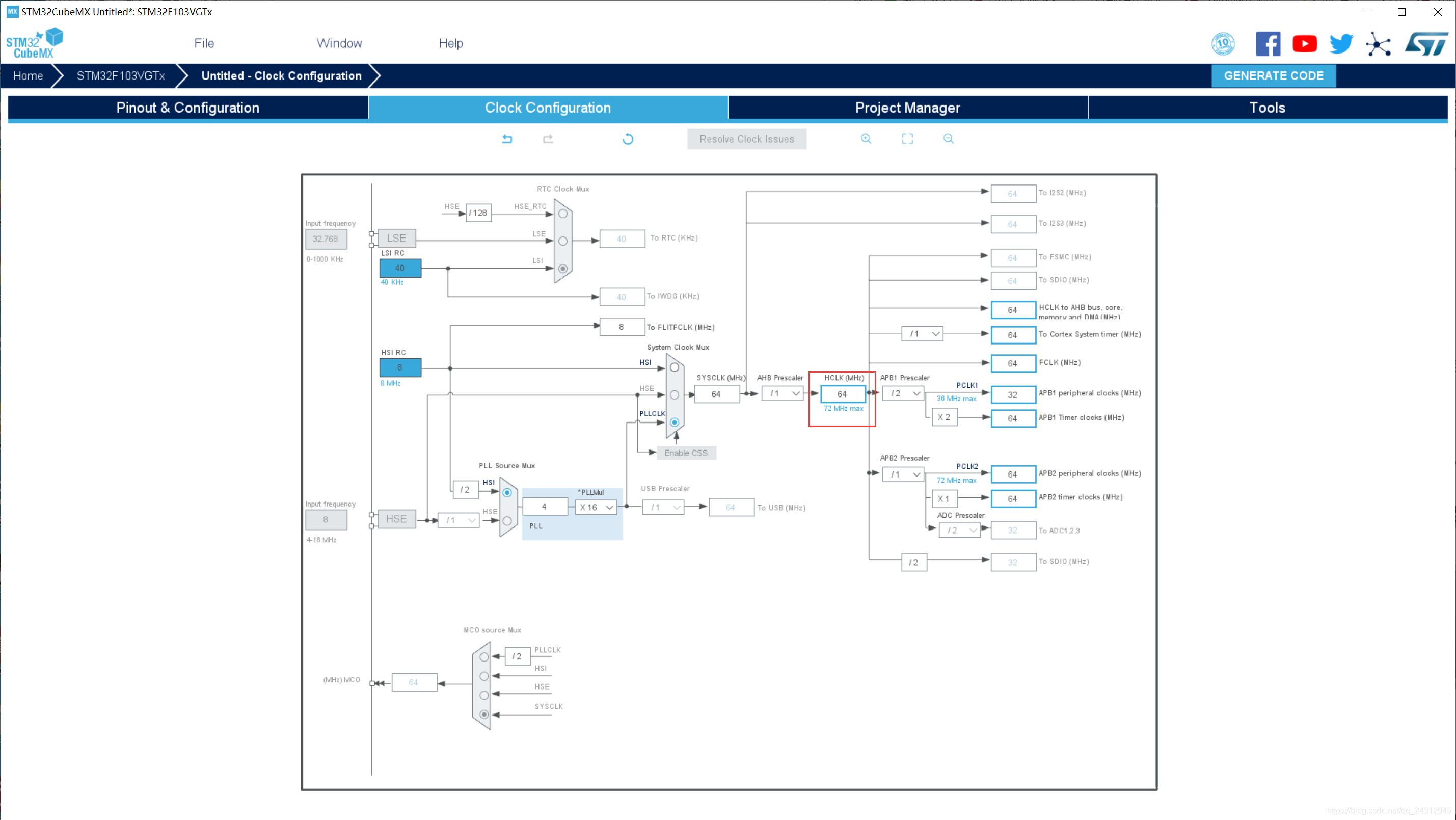

雅特力AT32F403AVGT7最高频率到240M，但是STM32F1的最高主频到72M，同时使用不使用外部晶振时候，最高速度只能到64M，所以配置64即可：
在这里插入图片描述

DAC配置

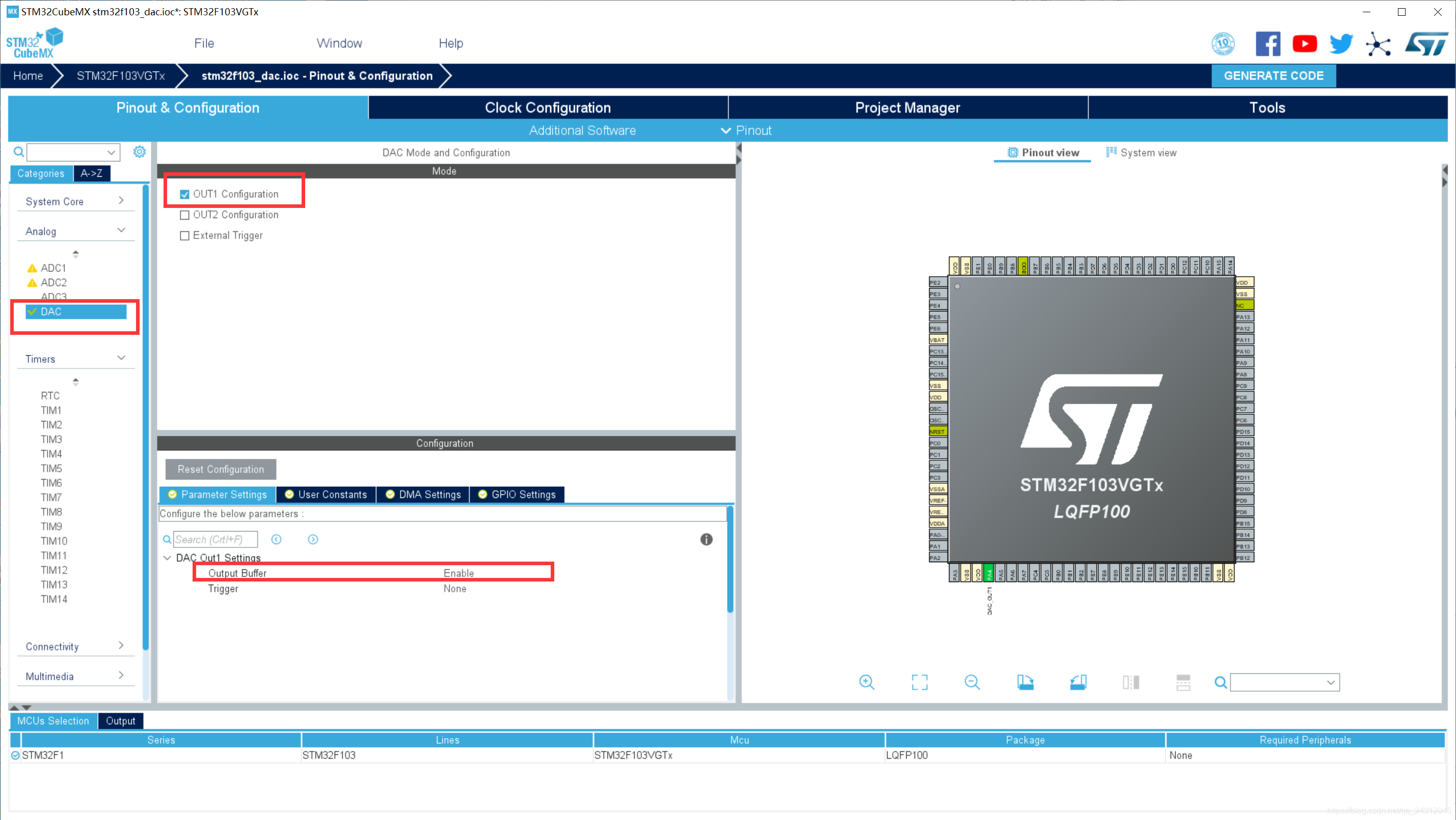

然后设置PA4为DAC_OUT1, 完整引脚配置如下图。
在这里插入图片描述

生成工程设置

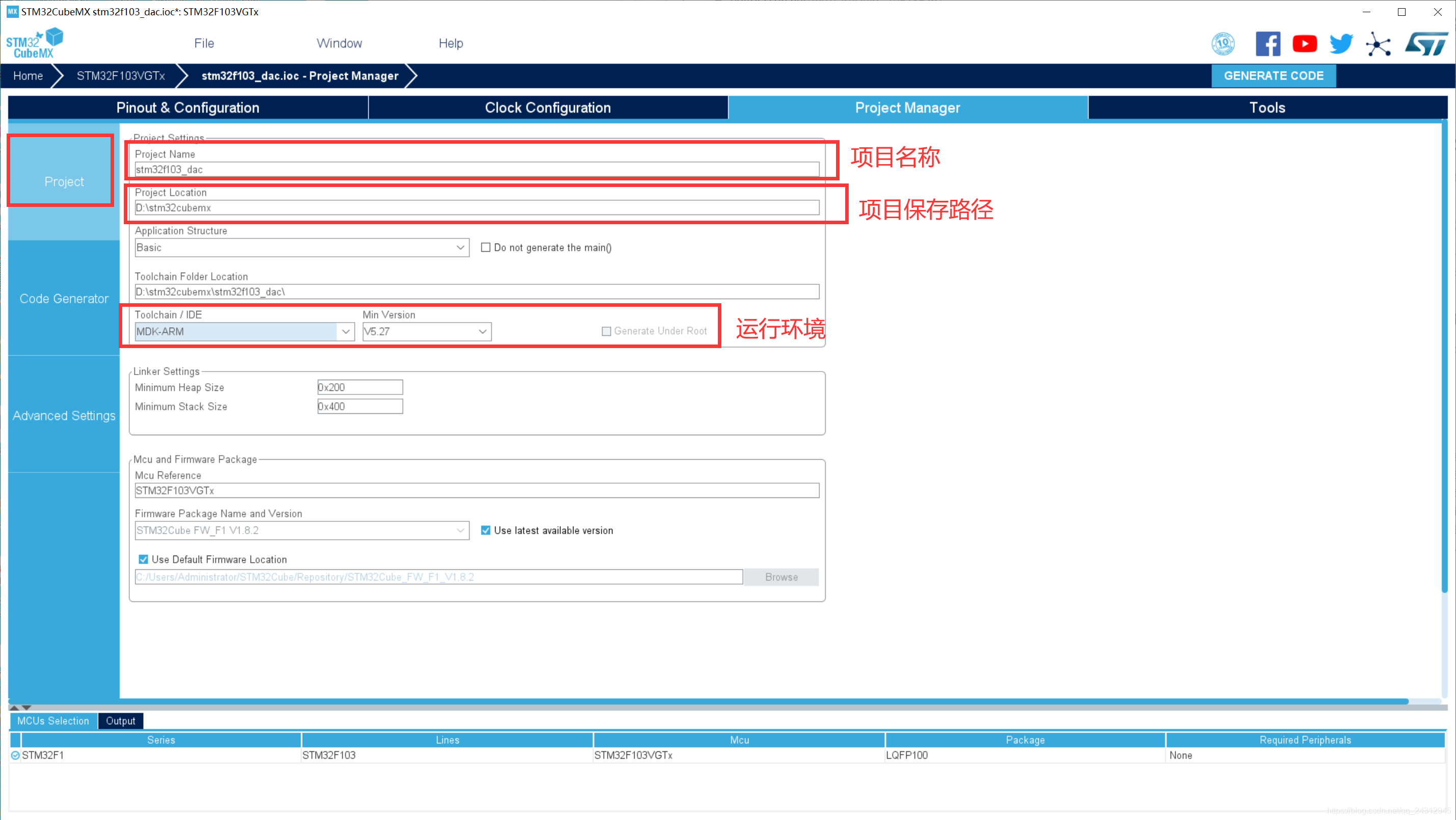

注意在生产工程设置中不能出现中文，不然会报错。
在这里插入图片描述

代码生成设置

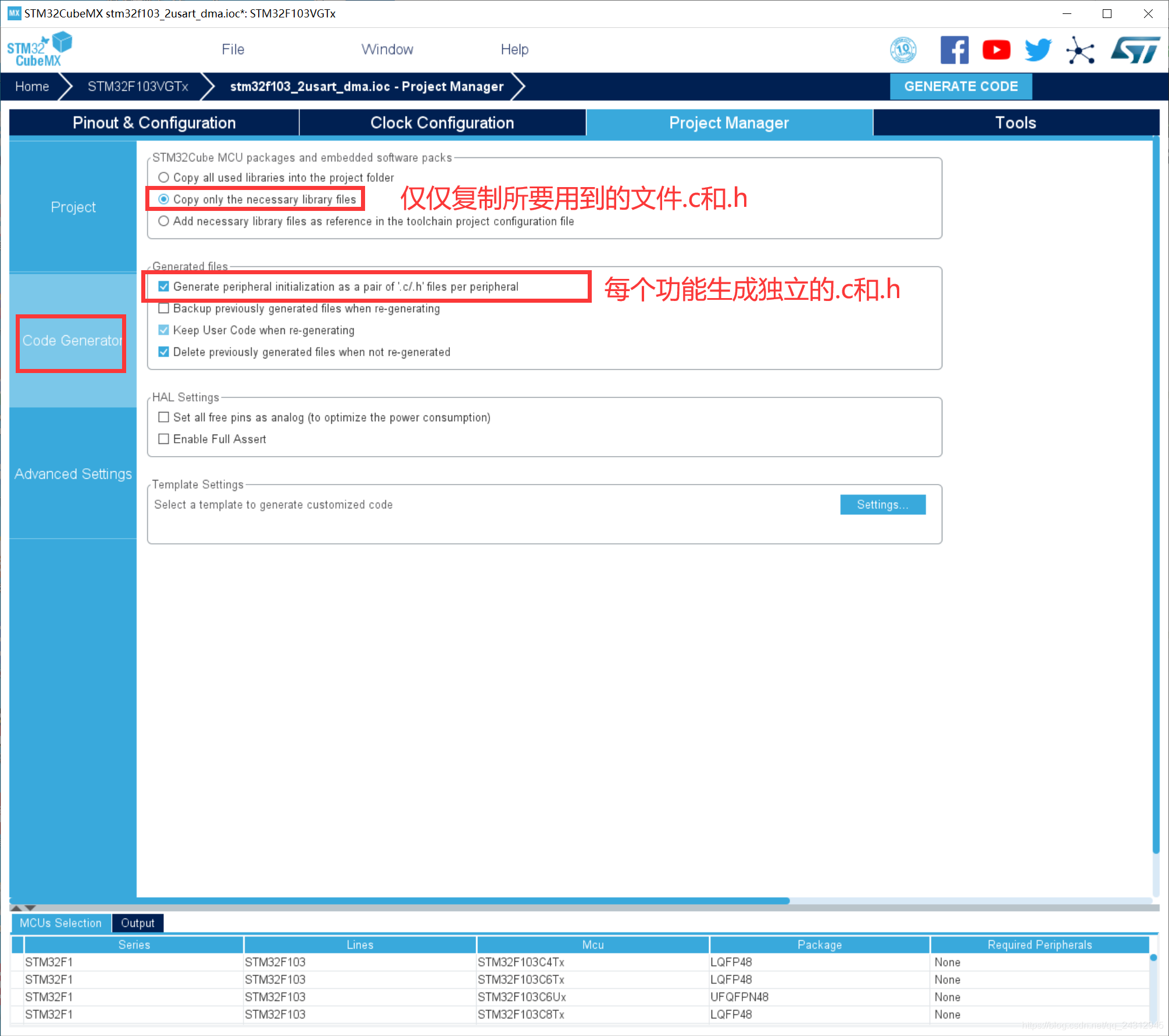

最后设置生成独立的初始化文件。
在这里插入图片描述

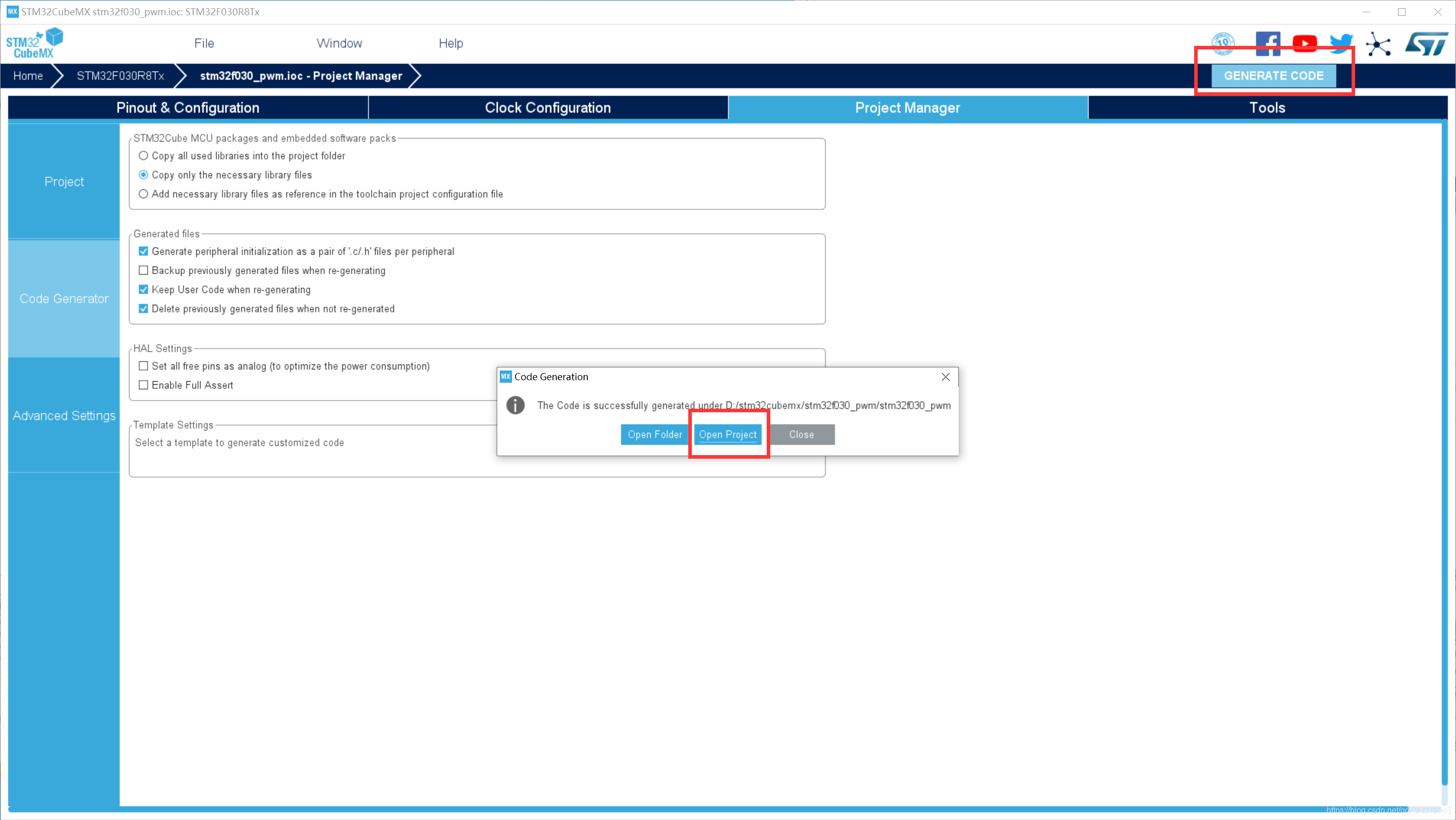

生成代码

在这里插入图片描述

代码编写

在main.c中，添加DAC电压变量定义。

/* USER CODE BEGIN PTD */
int dac_i=0;//定义DAC电压值
/* USER CODE END PTD */

在main.c中，开启DAC通道1。

  /* USER CODE BEGIN 2 */
	HAL_DAC_Start(&hdac, DAC_CHANNEL_1);//开启DAC通道1
  /* USER CODE END 2 */

在main.c中，主程序输出电压值,因为是12位的dac，所以值只能是0-4095.

  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		if(dac_i<4096)
		{
			dac_i++;
			if(dac_i%512==0)//使得输出波形为阶梯状
				HAL_DAC_SetValue(&hdac, DAC_CHANNEL_1, DAC_ALIGN_12B_R, dac_i);//设置DAC值为dac_i
		}
		else
			dac_i=0;
  }
  /* USER CODE END 3 */

结果演示

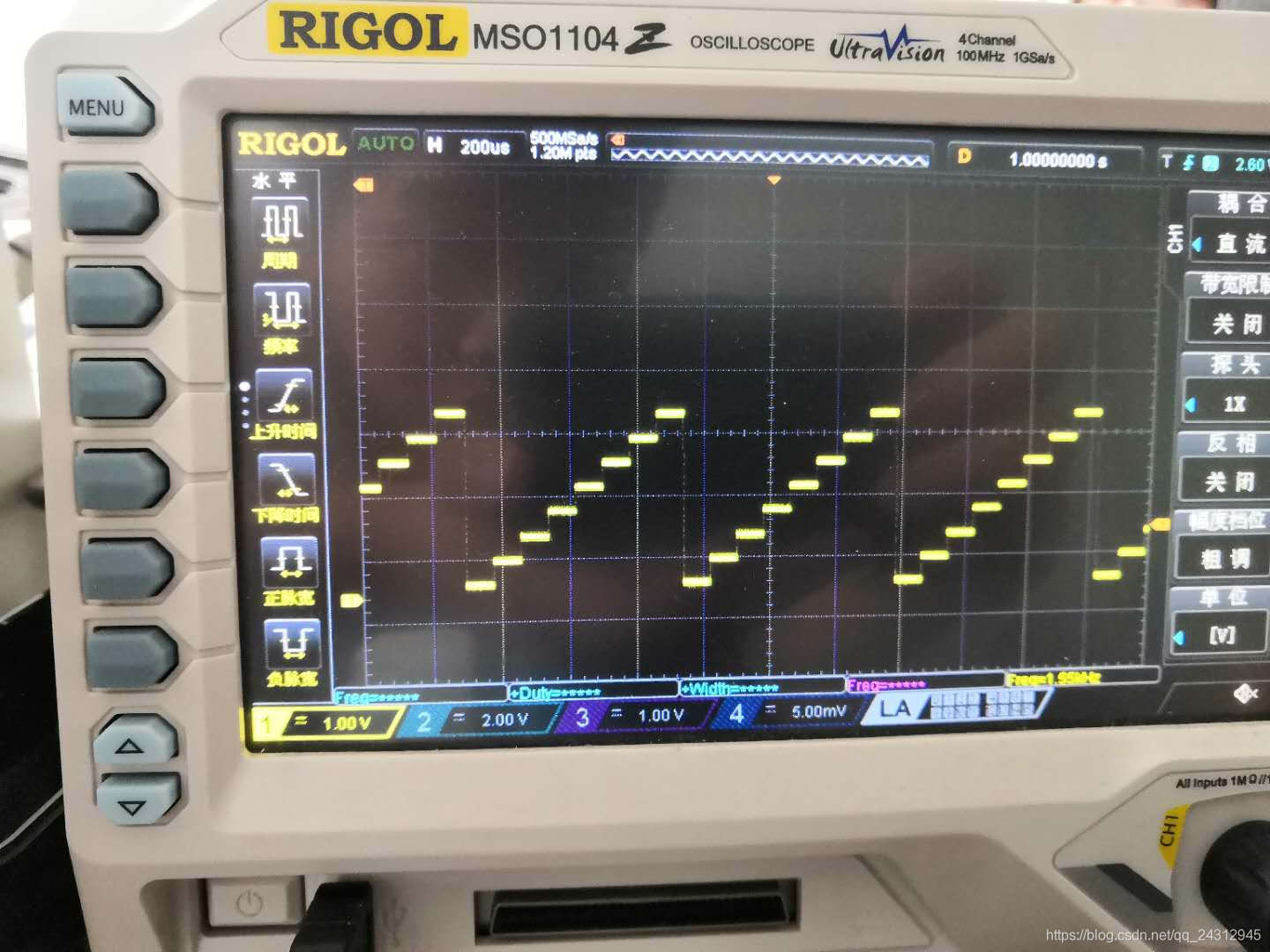

因为是输出为阶梯状，每变量每增加512，电压改变一次，故应该有8个阶梯，分别是0,512,1024,1536,2048,2560,3072,3584。
