STM32CUBEMX(9)--ADC通过轮询方式读取，USART打印
概述
本章通过使用模数转换器（ADC），通过轮询方式采集多个ADC通道电压。
之前已经做过DMA方式采样，详情请查看：
https://blog.csdn.net/qq_24312945/article/details/106557538
硬件准备
首先需要准备一个开发板，这里我准备的是NUCLEO-F030R8的开发板：
选择芯片型号
使用STM32CUBEMX选择芯片stm32f030r8，如下所示：
配置时钟源
HSE与LSE分别为外部高速时钟和低速时钟，在本文中使用内置的时钟源，故都选择Disable选项，如下所示：
配置时钟树
STM32F0的最高主频到48M，所以配置48即可：
串口配置
本次实验使用的串口1进行串口通信，波特率配置为115200。
ADC配置
STM32f030中，有一个ADC（模拟/数字转换器），每个 ADC 有 12 位、 10 位、 8 位和 6 位可选，每个ADC有16个外部通道、2个内部通道和一个VBAT 通道的信号。

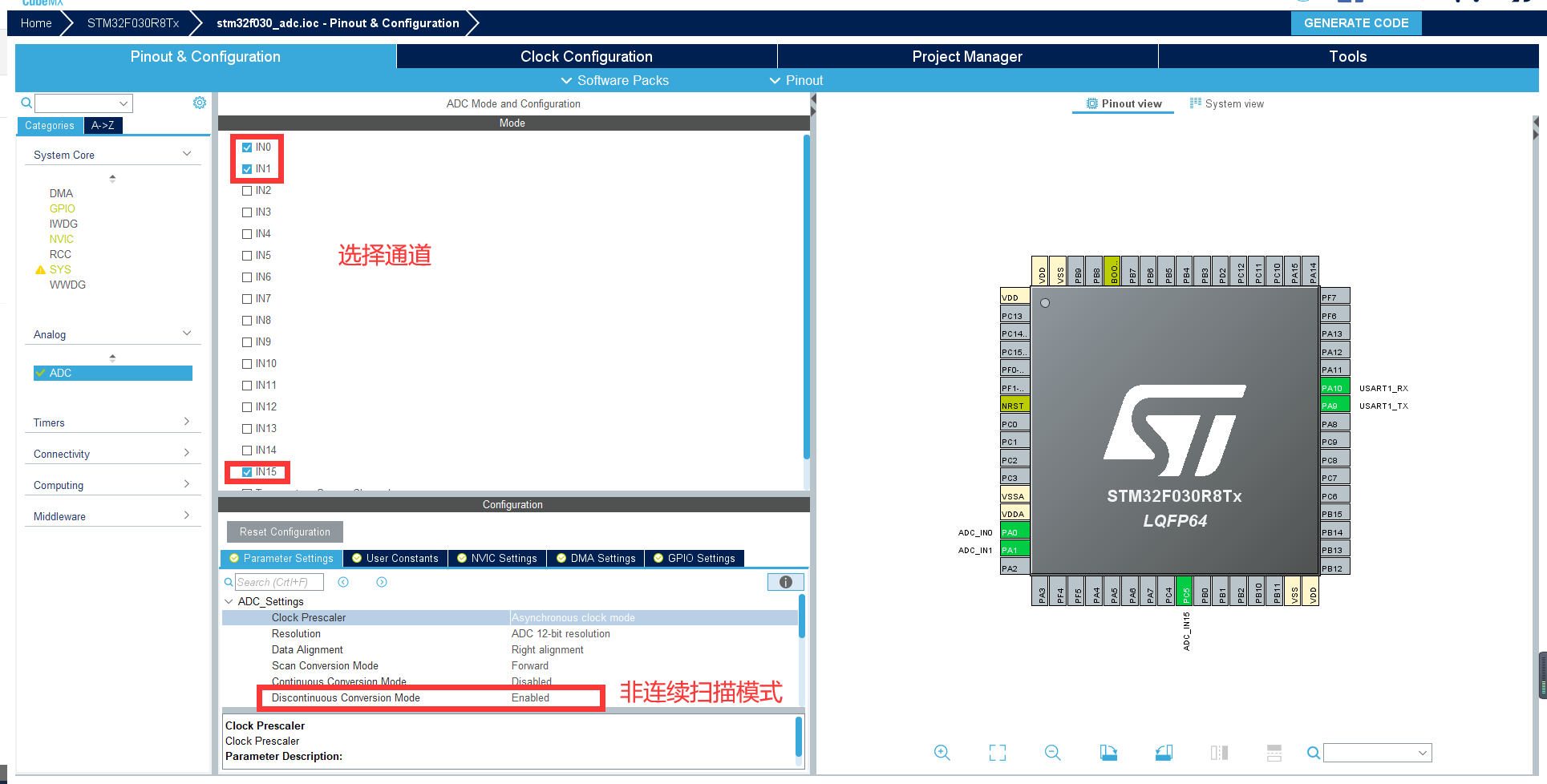

本文将开ADC的IN0、IN1、IN15一共三个通道，来分别读取ADC，由于串口2和IN2，IN3复用，故不使用IN2、IN3。配置如下：

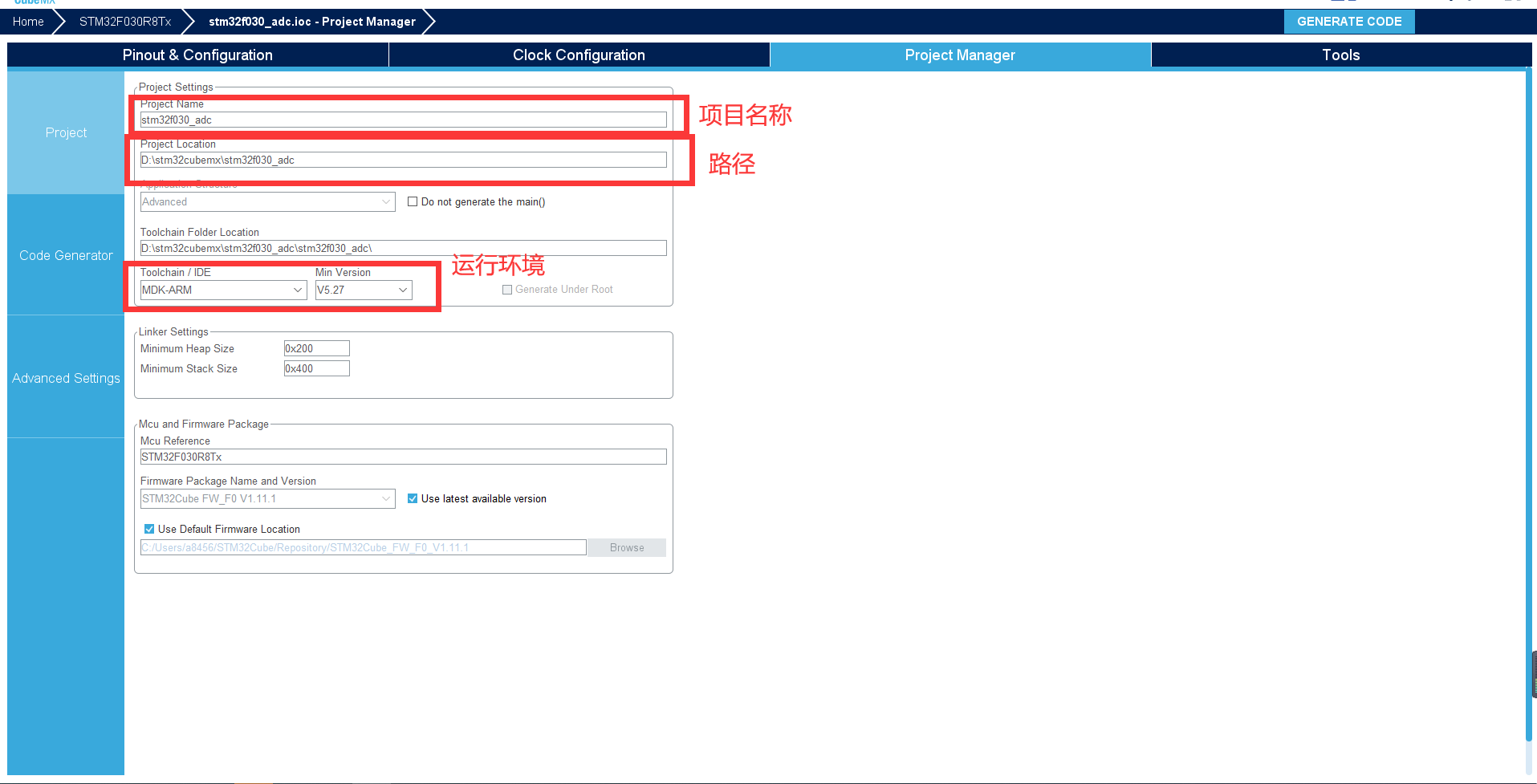

生成工程设置
注意在生产工程设置中不能出现中文，不然会报错。
生成代码
配置keil
代码
在main.c中，添加头文件，若不添加会出现 identifier “FILE” is undefined报错。
/* USER CODE BEGIN Includes */
#include "stdio.h"
/* USER CODE END Includes */
函数声明和串口重定向：
/* USER CODE BEGIN PTD */
#ifdef __GNUC__
#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif /* __GNUC__ */
PUTCHAR_PROTOTYPE
{
HAL_UART_Transmit(&huart1 , (uint8_t *)&ch, 1, 0xFFFF);
return ch;
}
/* USER CODE END PTD */
变量定义：
/* USER CODE BEGIN 0 */
uint8_t i;
uint16_t adcBuf[3];//存放ADC
/* USER CODE END 0 */
主循环：
/* USER CODE BEGIN WHILE */
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
i=0;
while(i<3)
{
HAL_ADC_Start(&hadc);//启动ADC
HAL_ADC_PollForConversion(&hadc,0xffff);//表示等待转换完成，第二个参数表示超时时间，单位ms.
//HAL_ADC_GetState(&hadc1)为换取ADC状态，HAL_ADC_STATE_REG_EOC表示转换完成标志位，转换数据可用。
if(HAL_IS_BIT_SET(HAL_ADC_GetState(&hadc),HAL_ADC_STATE_REG_EOC))//就是判断转换完成标志位是否设置,HAL_ADC_STATE_REG_EOC表示转换完成标志位，转换数据可用
{
//读取ADC转换数据，数据为12位。查看数据手册可知，寄存器为16位存储转换数据，数据右对齐，则转换的数据范围为0~2^12-1,即0~4095.
adcBuf[i]=HAL_ADC_GetValue(&hadc);
printf("\nadc%d=%4.0d,电压=%1.4f",i,adcBuf[i],adcBuf[i]*3.3f/4096);
i++;
}
}
HAL_ADC_Stop(&hadc);
HAL_Delay(500);
}
/* USER CODE END 3 */
演示效果

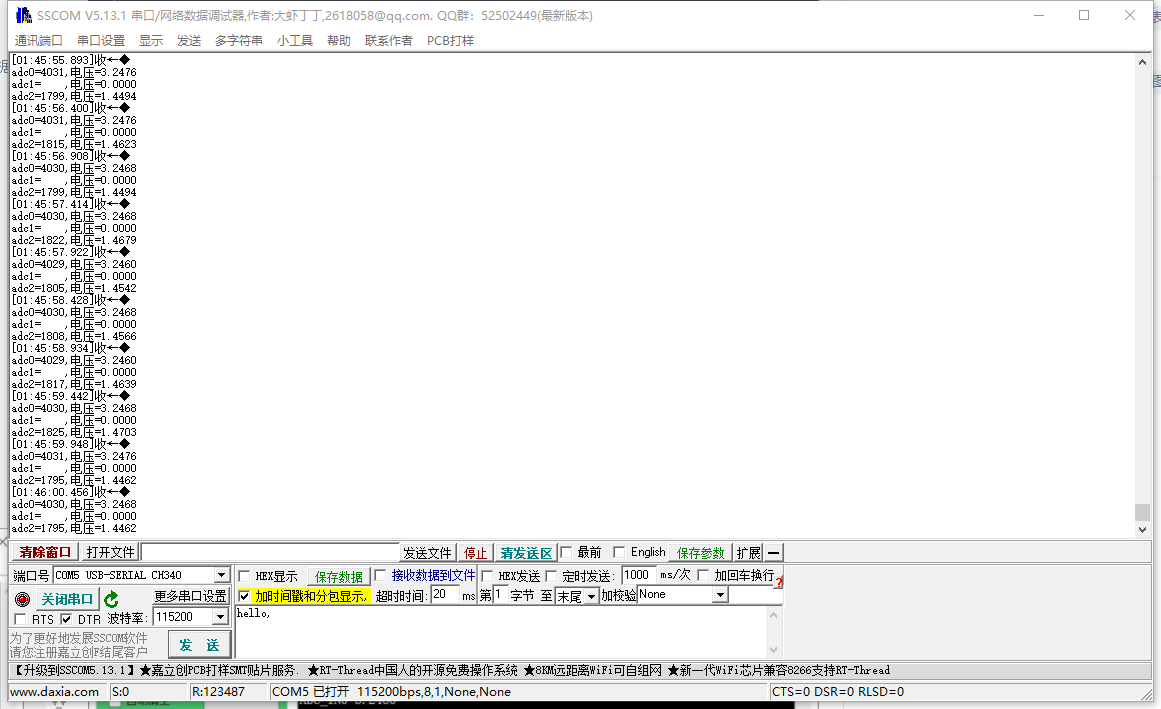

设定adc0口接3.3V，adc1口接GND，adc15口接1.5V，输出如下。
视频讲解
https://www.bilibili.com/video/BV1oD4y1Q71y
