概述

本例程主要讲解如何对芯片自带Flash进行读写，用芯片内部Flash可以对一些需要断电保存的数据进行保存，无需加外部得存储芯片，本例程采用的是STM32F030R8T6，64K大小的Flash。

硬件准备

首先需要准备一个开发板，这里我准备的是NUCLEO-F030R8的开发板：

选择芯片型号

使用STM32CUBEMX选择芯片stm32f030r8，如下所示：

配置时钟源

HSE与LSE分别为外部高速时钟和低速时钟，在本文中使用内置的时钟源，故都选择Disable选项，如下所示：

配置时钟树

STM32F0的最高主频到48M，所以配置48即可：

串口配置

本次实验使用的串口1进行串口通信，波特率配置为115200。

生成工程设置

注意在生产工程设置中不能出现中文，不然会报错。

生成代码

配置keil

代码

在main.c中，添加头文件，若不添加会出现 identifier “FILE” is undefined报错。

/* USER CODE BEGIN Includes */
#include "stdio.h"
/* USER CODE END Includes */

函数声明和串口重定向：

/* USER CODE BEGIN PV */
void WriteFlashTest(uint32_t L,uint32_t Data[],uint32_t addr);//flash写函数
void PrintFlashTest(uint32_t L,uint32_t addr);//flash读取
#ifdef __GNUC__
#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif /* __GNUC__ */


int fputc(int ch, FILE *f)
{
    HAL_UART_Transmit(&huart1, (uint8_t *)&ch,1, 0xFFFF);
    return ch;
}
/* USER CODE END PV */

变量定义：

/* USER CODE BEGIN 0 */
uint32_t WriteFlashData[3] = {0x11111111,0x22222222,0x33333333};//数据
uint32_t addr = 0x08007000;
/* USER CODE END 0 */

如果要对FLASH进行写入数据，需要执行以下四步：

1. 解锁FLASH
2. 擦除FLASH
3. 写入FLASH
4. 锁住FLASH

擦除只能是按页或者整块擦除。
芯片说明手册下载地址：点击下载

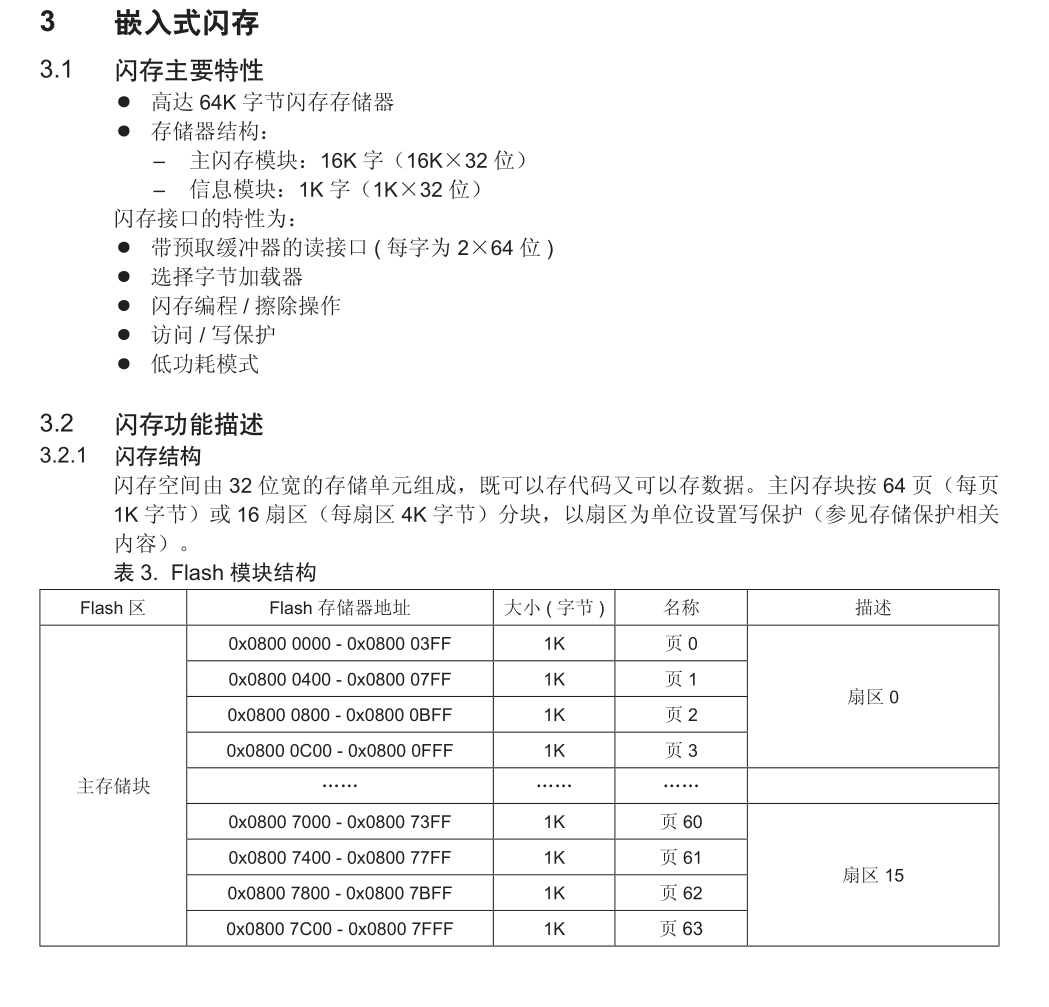

STM32F030芯片内部的Flash存储器内存分布如下：

STM32F030R8T6的Flash容量是64KB,所以只有63页，每页1KB。
我们可以写入到页60中，即0x08007000-0x080073FF中。
由于单片机是32位，故连续写入多个uint32_t的数据时，地址应该依次增加4。

/* USER CODE BEGIN 4 */

/*FLASH写入程序*/
void WriteFlashTest(uint32_t L,uint32_t Data[],uint32_t addr)
{
	uint32_t i=0;
	/* 1/4解锁FLASH*/
	HAL_FLASH_Unlock();
	/* 2/4擦除FLASH*/
	/*初始化FLASH_EraseInitTypeDef*/
	/*擦除方式页擦除FLASH_TYPEERASE_PAGES，块擦除FLASH_TYPEERASE_MASSERASE*/
	/*擦除页数*/
	/*擦除地址*/
	FLASH_EraseInitTypeDef FlashSet;
	FlashSet.TypeErase = FLASH_TYPEERASE_PAGES;
	FlashSet.PageAddress = addr;
	FlashSet.NbPages = 1;
	/*设置PageError，调用擦除函数*/
	uint32_t PageError = 0;
	HAL_FLASHEx_Erase(&FlashSet, &PageError);
	/* 3/4对FLASH烧写*/
	for(i=0;i<L;i++)
	{
		HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, addr+4*i, Data[i]);
	}
	/* 4/4锁住FLASH*/
	HAL_FLASH_Lock();
}


/*FLASH读取打印程序*/
void PrintFlashTest(uint32_t L,uint32_t addr)
{
	uint32_t i=0;
	for(i=0;i<L;i++)
	{
		printf("\naddr is:0x%x, data is:0x%x", addr+i*4,  *(__IO uint32_t*)(addr+i*4));
	}

}
/* USER CODE END 4 */

主程序

  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		WriteFlashTest(3,WriteFlashData,addr);
		PrintFlashTest(3,addr);
		HAL_Delay(5000);
  }
  /* USER CODE END 3 */

演示效果

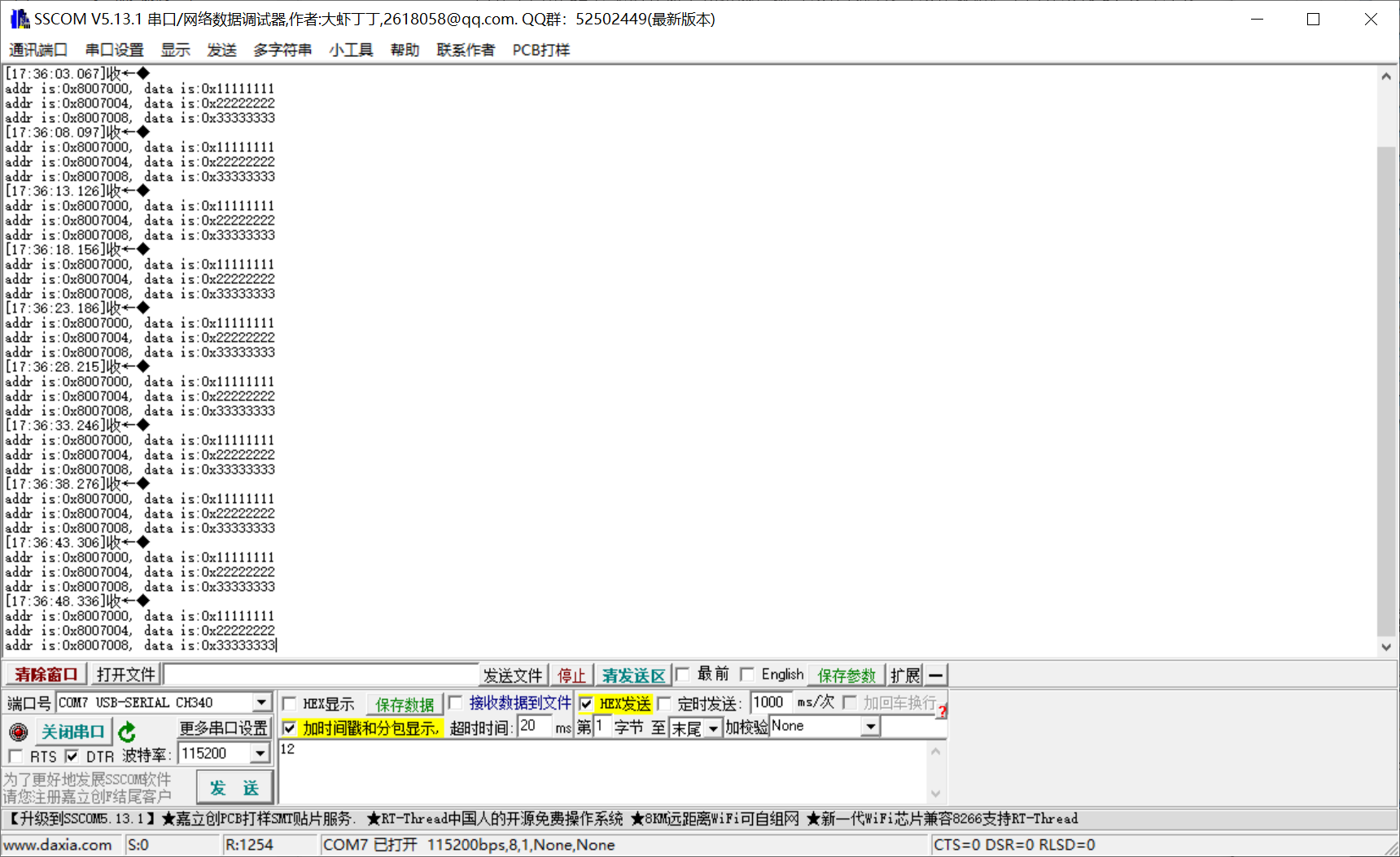

通过keil查看地址也可以看到，值正确写入。

最后
