概述

Altium Designer 是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统，主要运行在Windows操作系统。这套软件通过把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件使电路设计的质量和效率大大提高。
Altium Designer在工程开始的时候，都需要自行绘制元器件的原理图以及PCB封装。本章在同一schLib（元器件原理图库）里制作多个器件模型的简单介绍。

视频教学

https://www.bilibili.com/video/BV1og411T7jN?p=2

完整PCB工程下载

https://download.csdn.net/download/qq_24312945/85007945

硬件准备

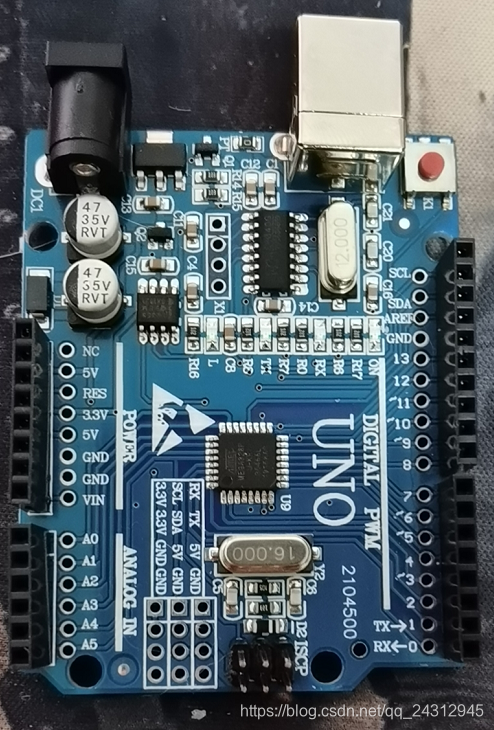

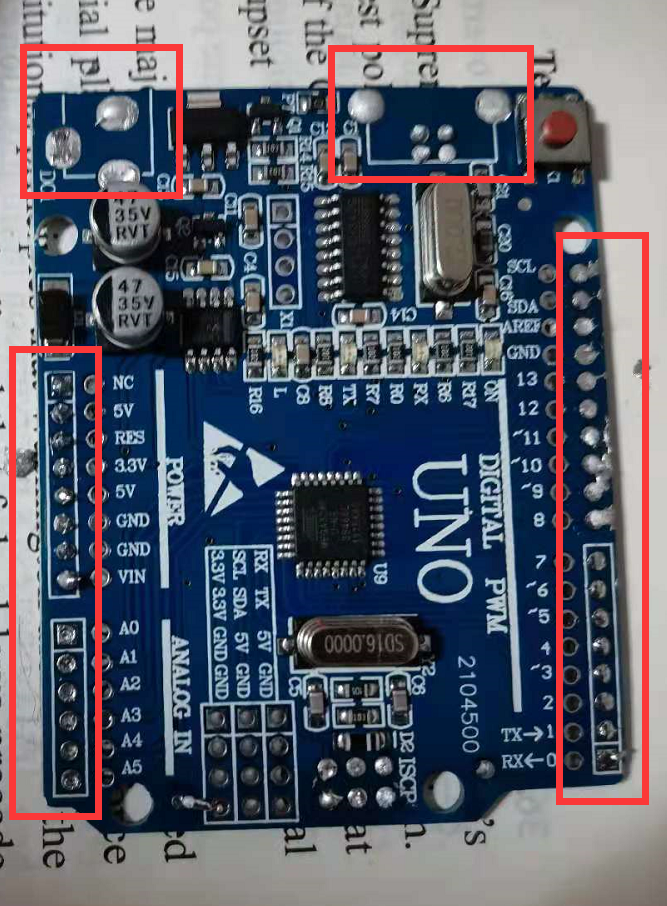

首先需要准备一个开发板进行抄板，这里我准备的是arduino 328的开发板。

建立工程

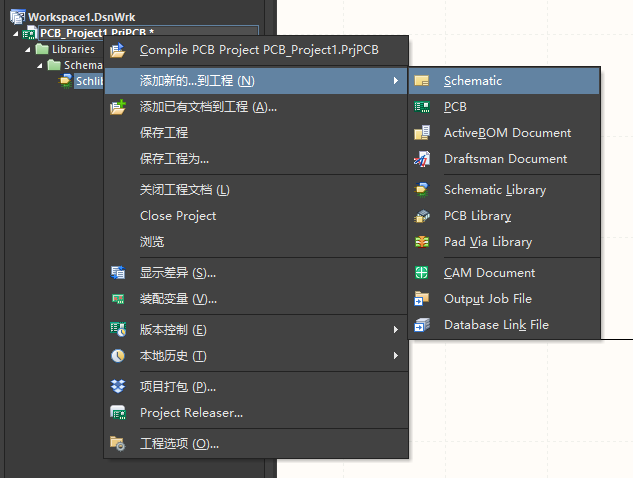

在工程里选择右键工程->添加新的…到工程.->Schematic，则会新建一个原理图。

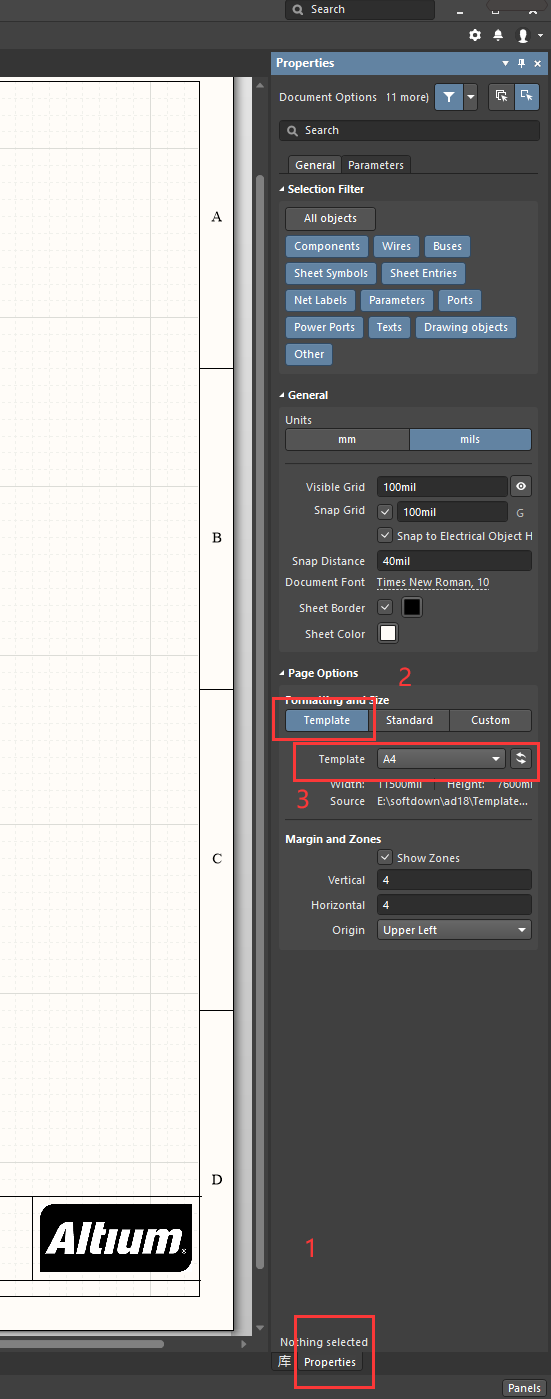

选择模板，在填写原理图信息，不然可能无法显示，根据自己的图纸大小选择合适的模板。例如原理图图纸是A4，那么模板选择A4。

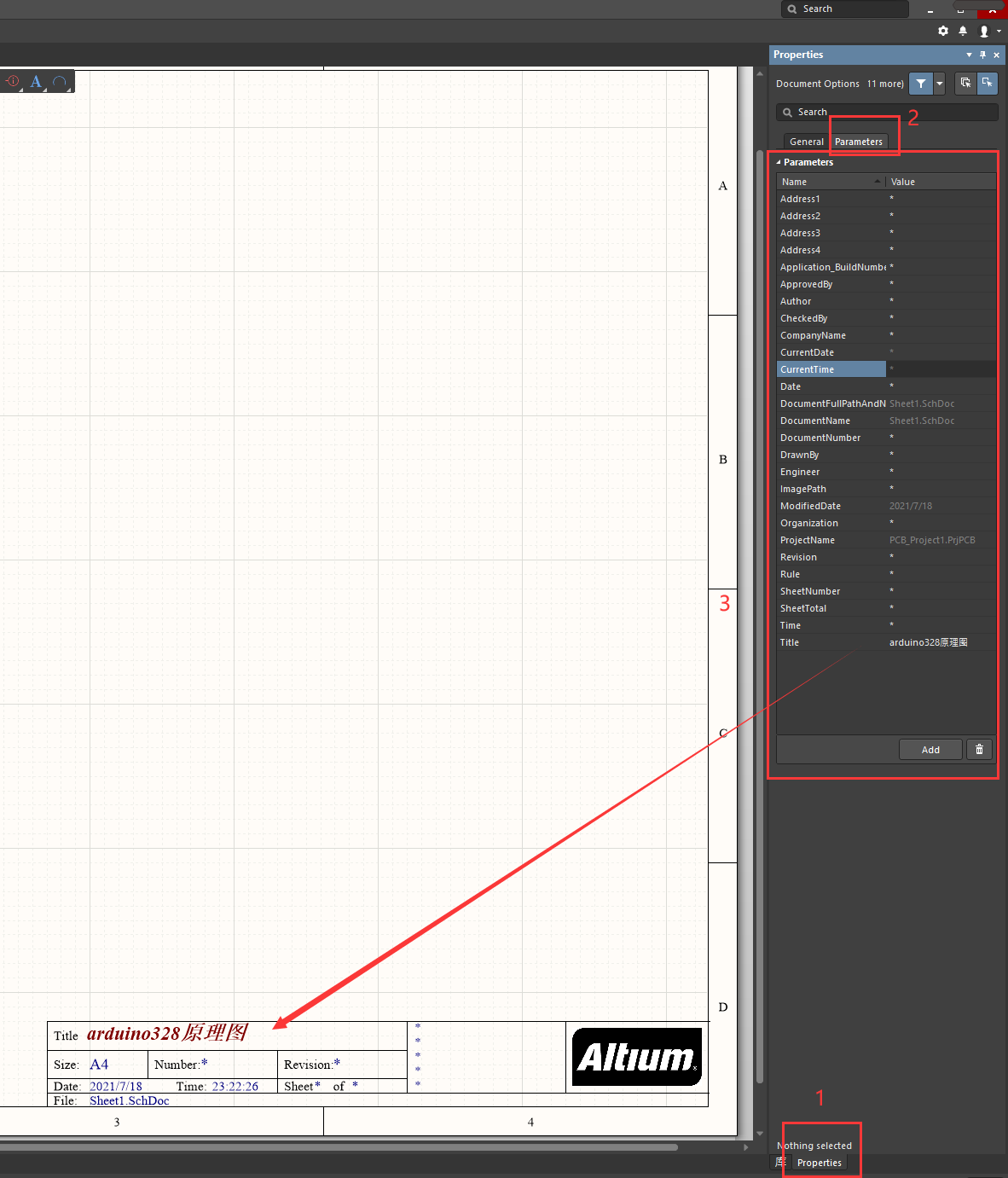

Altium Designer可以对页面参数进行配置，其中就包含右下角的标题栏，其中包含有图片、标题、页码、时间等信息。

去除元器件&抄板绘制原理图

首先将一些大件的元器件通过焊笔取下来，之后慢慢将其他元器件取下，需要将取下的元器件用万用表进行测量，查看元器件阻值或者电容容值。

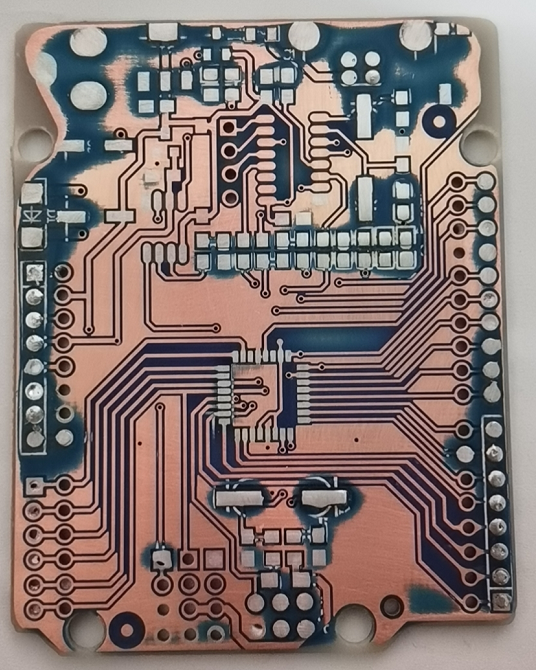

将所有的元器件取下来之后用砂纸进行打磨，这样更加容易查看电路板的线路。

在上章已经讲解了元件库的绘制，故可以直接使用。

绘制原理图

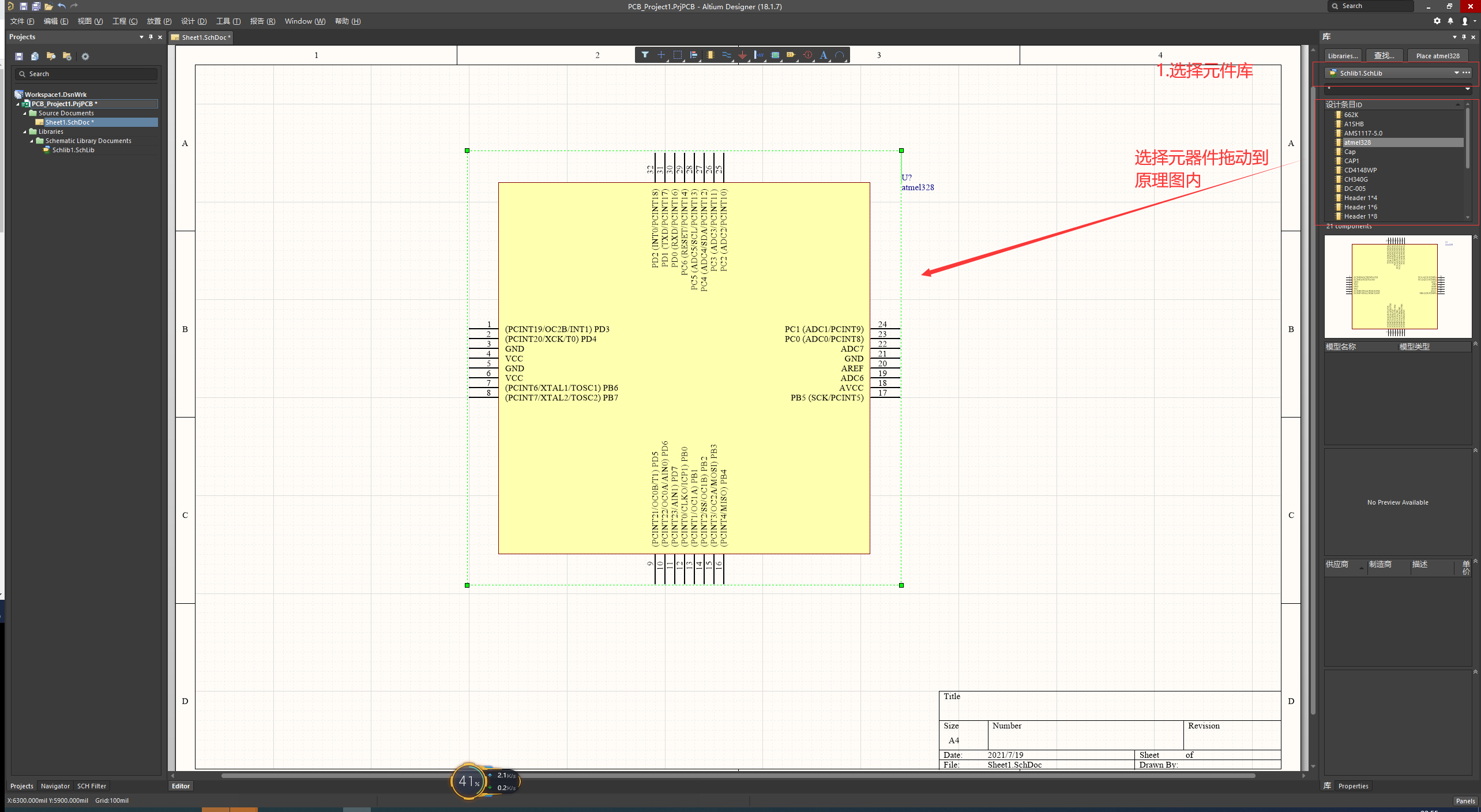

在原理图上放置好元器件之后，需要根据电路要求对元器件进行连线，即电气连接。

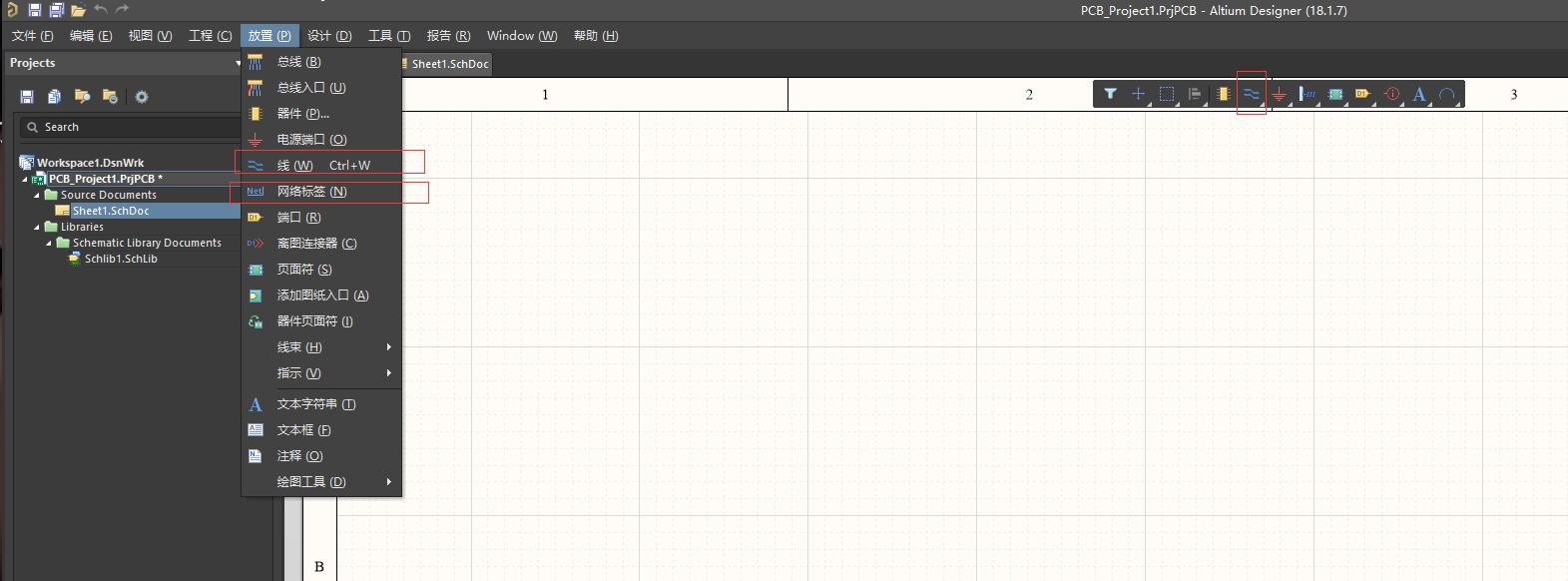

电气连接主要有物理连接和逻辑连接，物理连接可以通过放置线进行链接，逻辑连接可以通过网络标签进行连接。

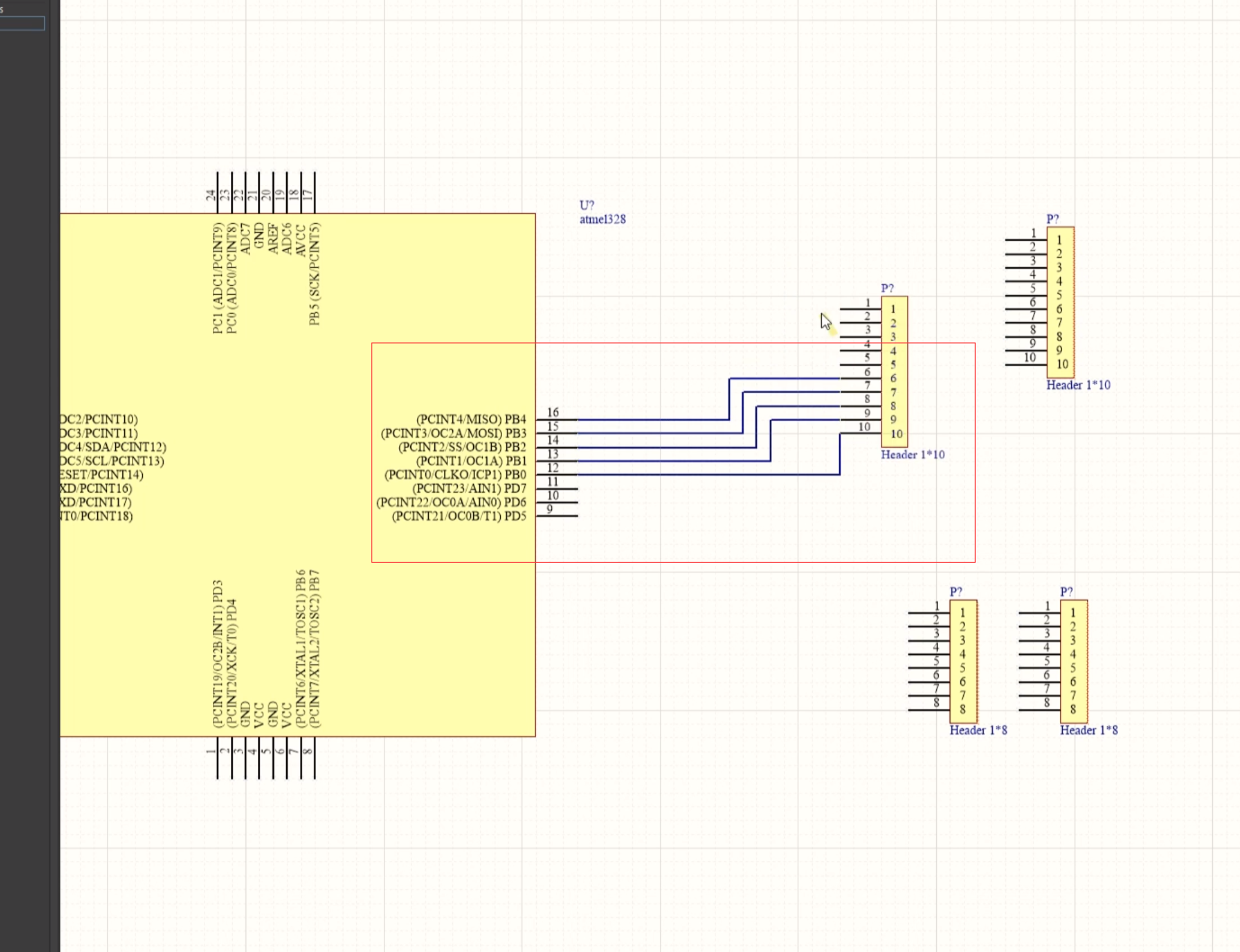

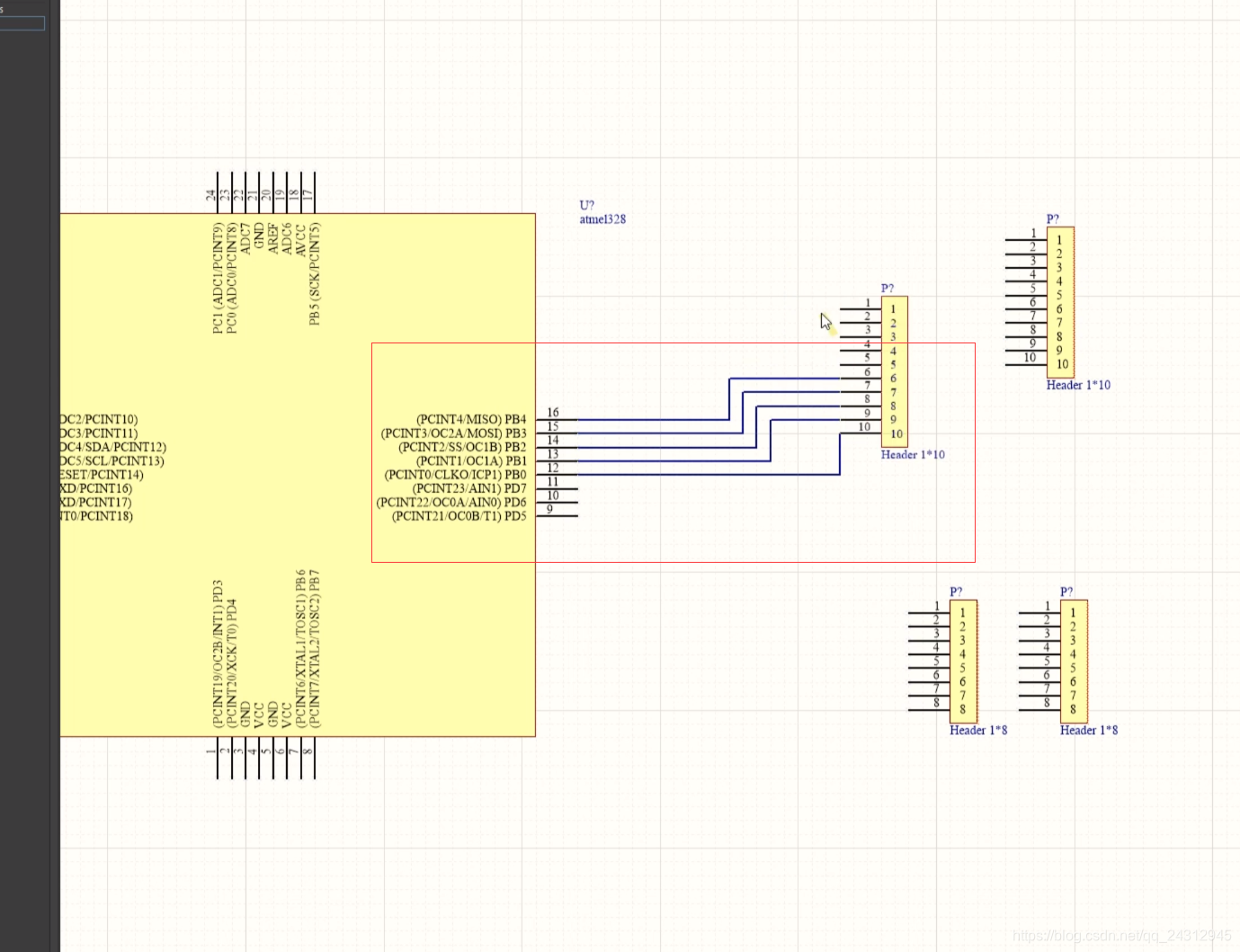

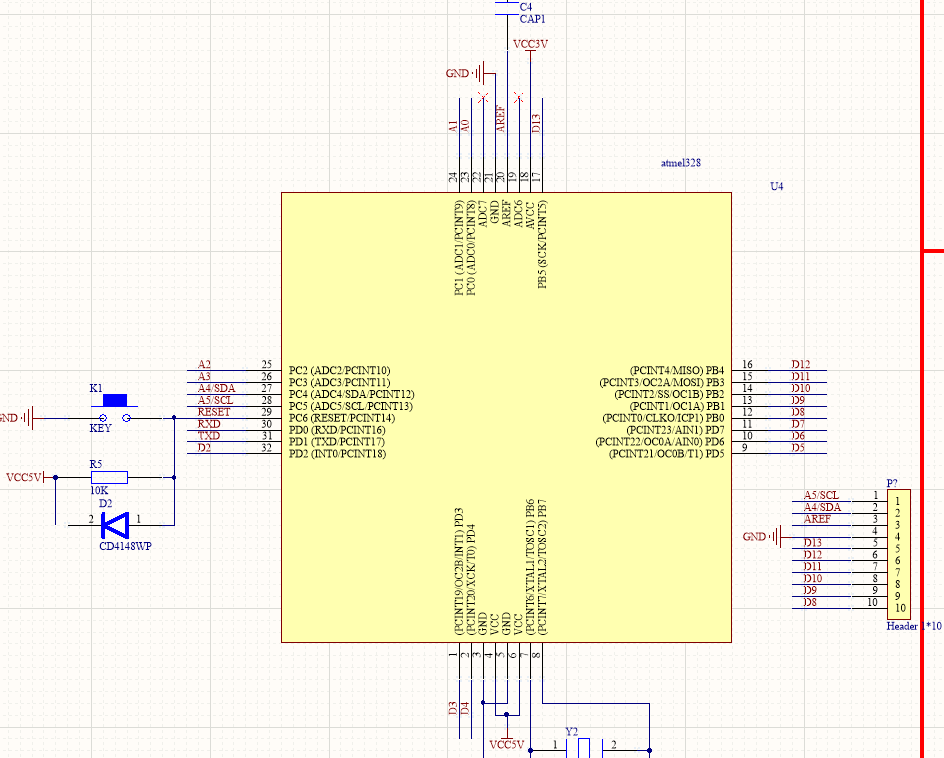

电气连接效果如下所示。

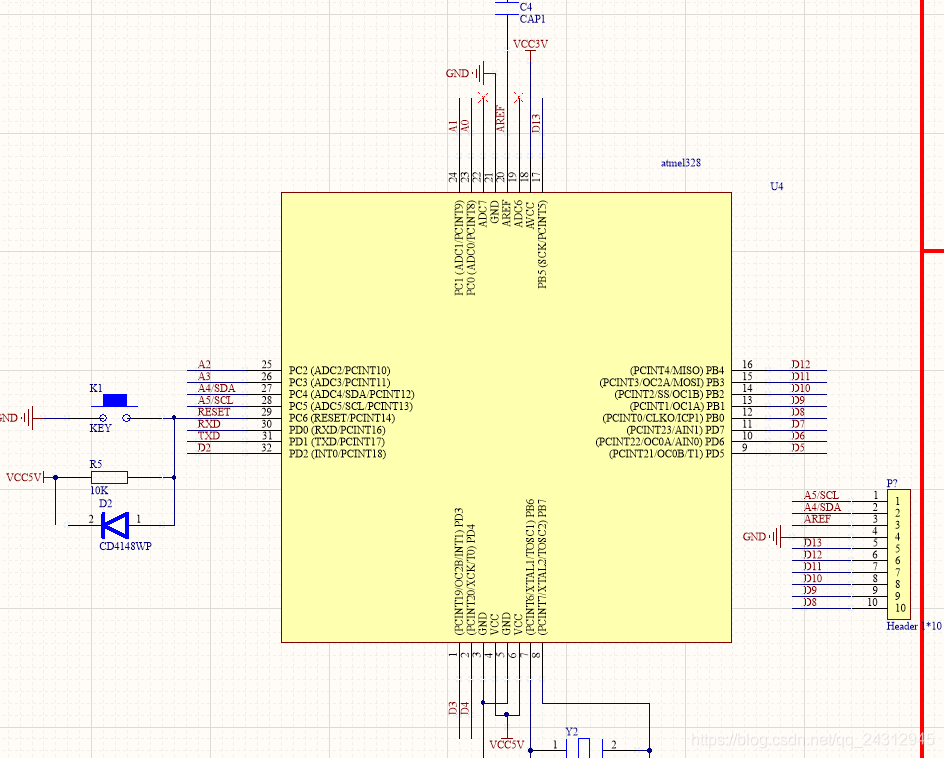

逻辑连接效果如下所示。

原理图器件标注

原理图器件在放置时候没有标注，可以通过软件自动生成，也可以通过手动编辑。

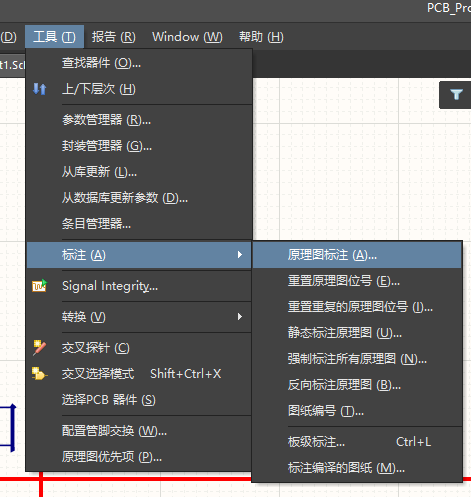

首先选择工具->标注->原理图标注。

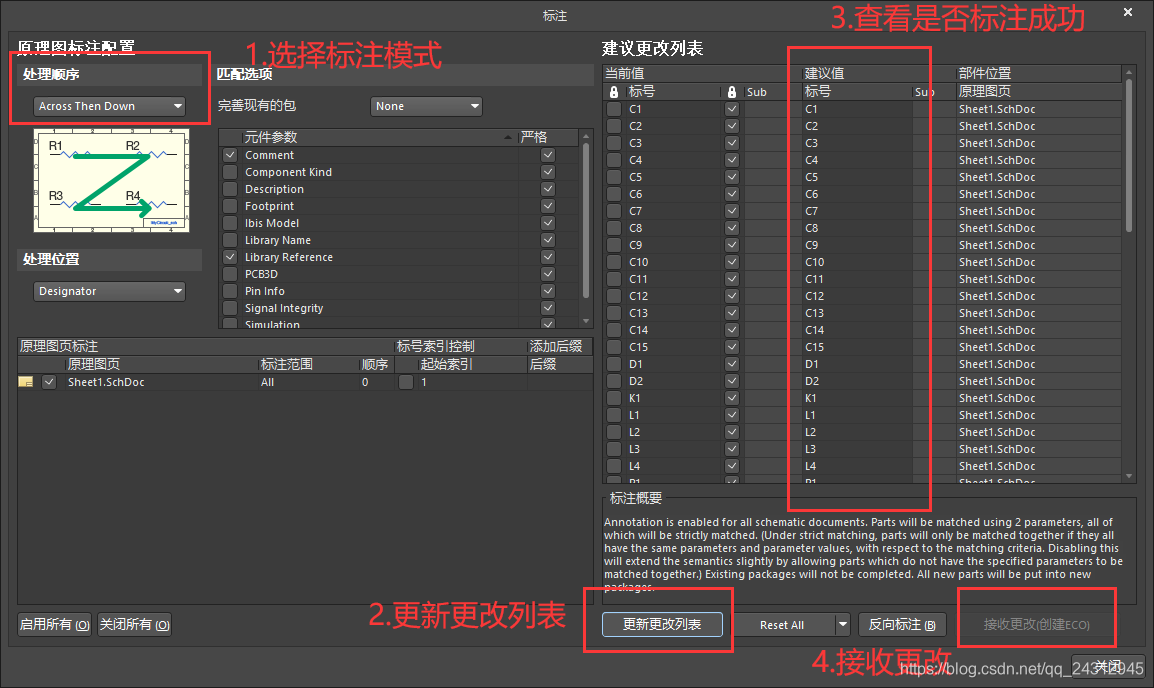

软件自动标注原理图器件如下所示。

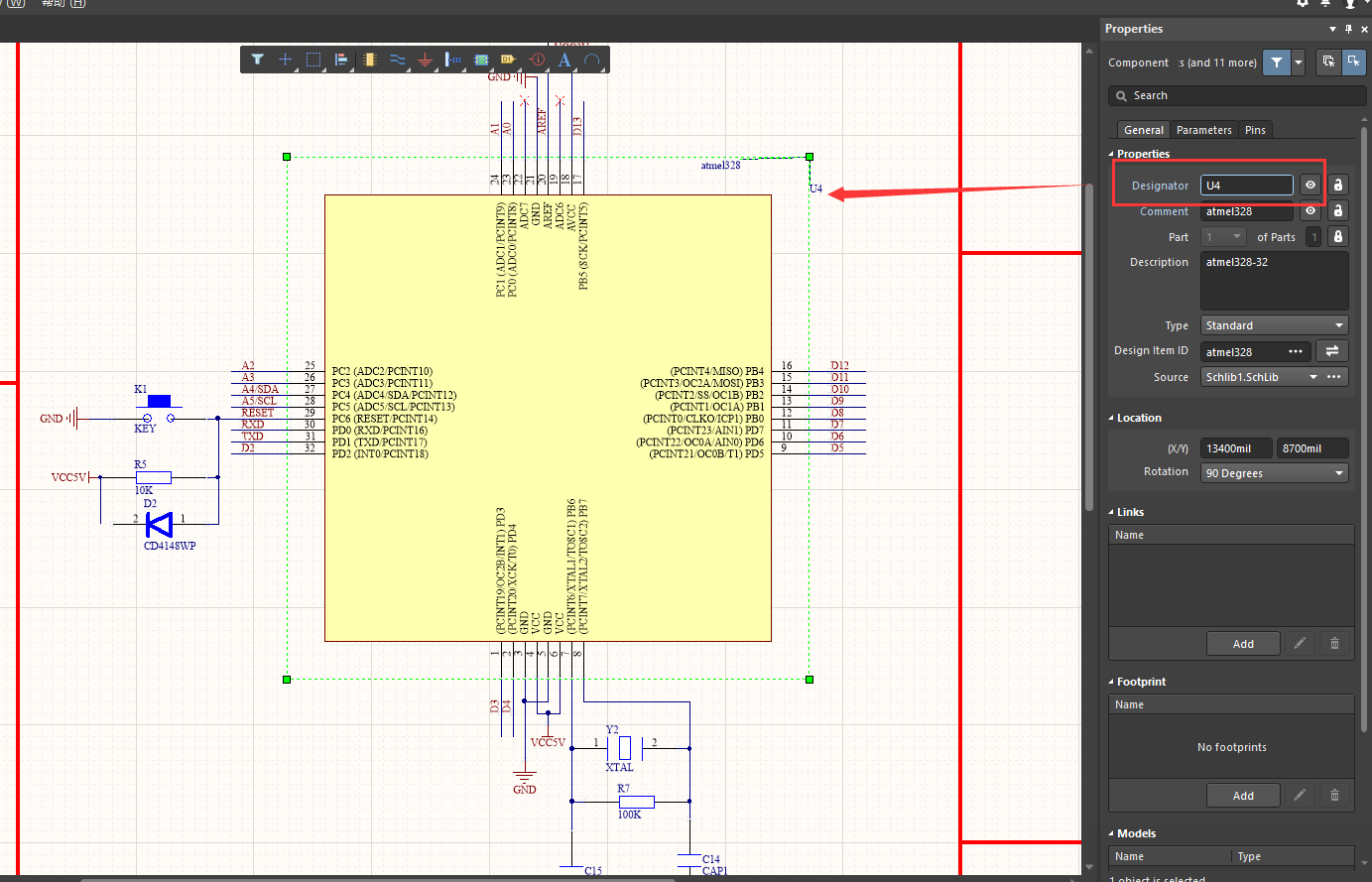

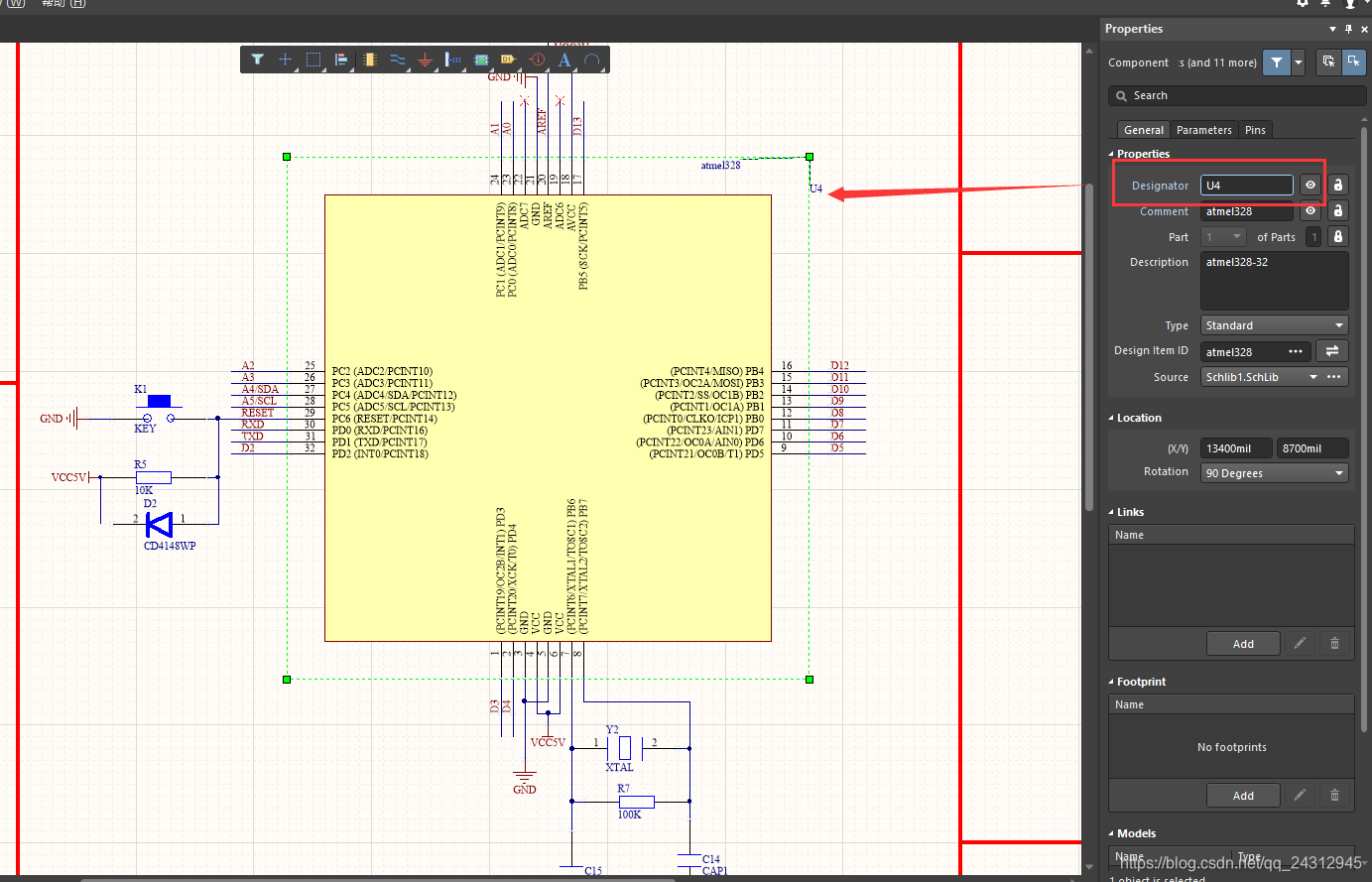

手动标注原理图器件，首先双击需要标注的器件，之后更改标注即可。

编译原理图工程

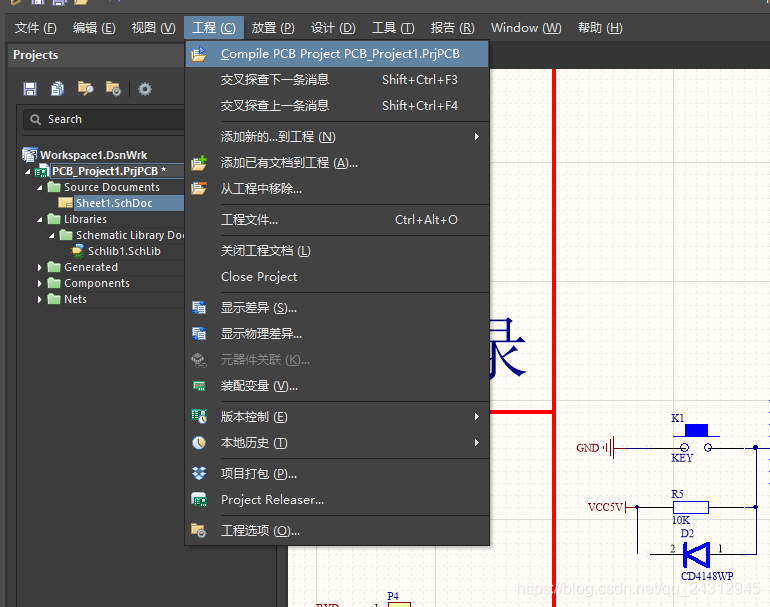

工程>>Compile PCB Project。

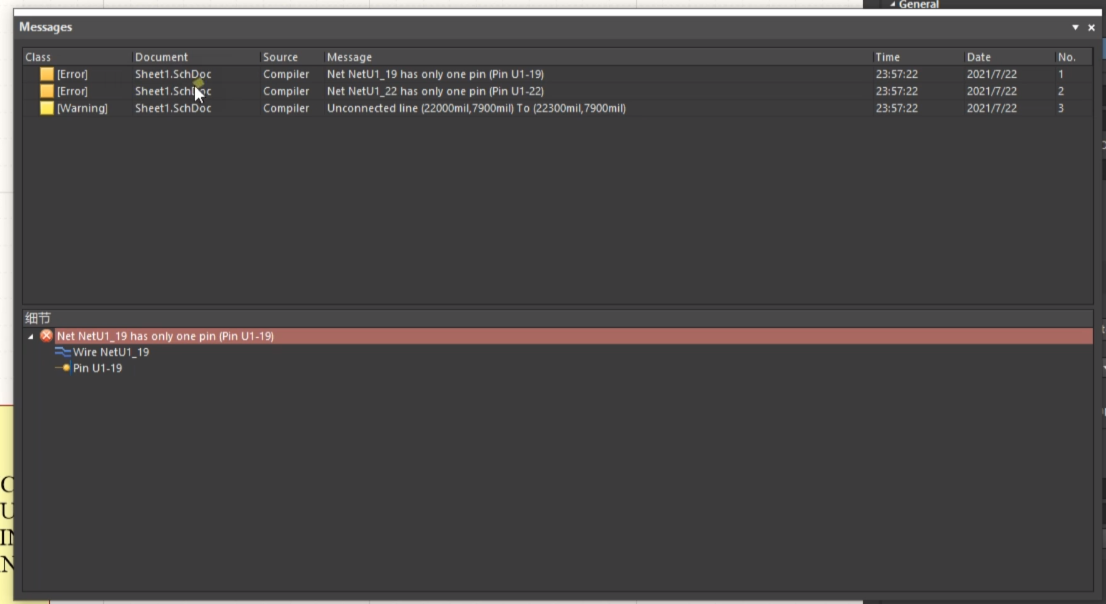

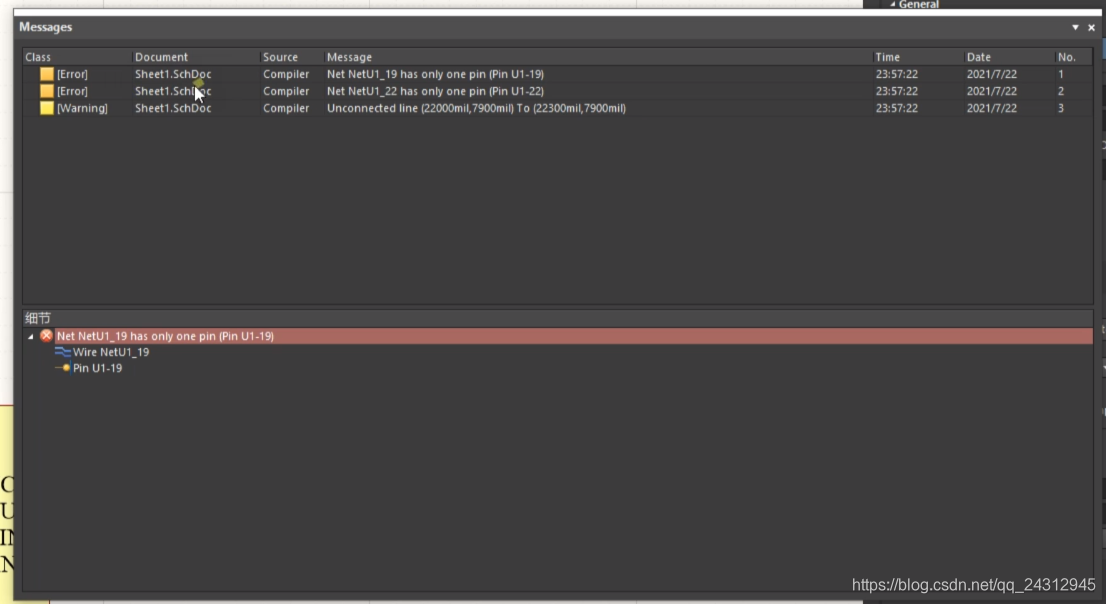

若有报错，如下图所示，可以通过修改报错来完善原理图。

若未弹出上图的报错，可以认为该原理图合理，无报错。

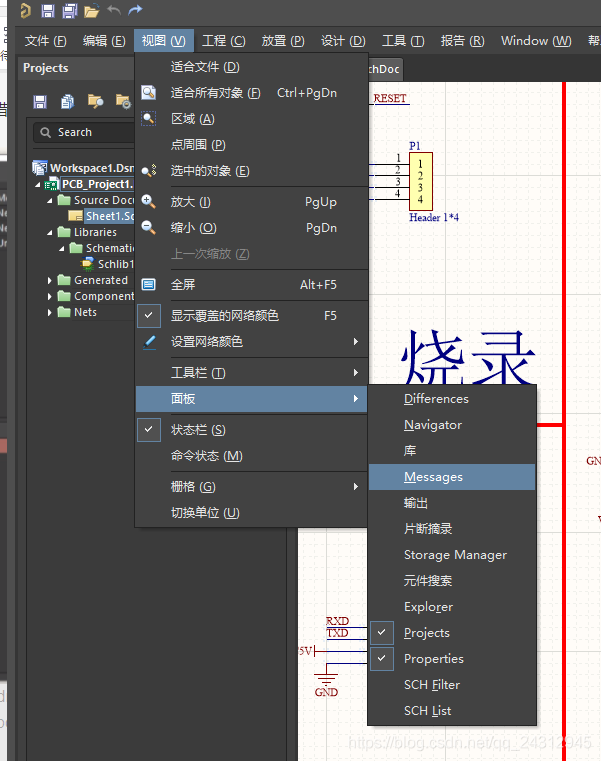

也可通过点击视图->面板->Messages来查看错误。
