概述
本篇文章主要介绍如何使用STM32CubeMX对生成STM32WB工程，并通过手机APP与其连接。
硬件准备
首先需要准备一个开发板，这里我准备的是NUCLEO-WB55RG 的开发板：
视频教学
听不到声音的请点击跳转进行观看。
https://www.bilibili.com/video/BV17Z4y1z7ng/
STM32WB55
源码下载
https://download.csdn.net/download/qq_24312945/85049386

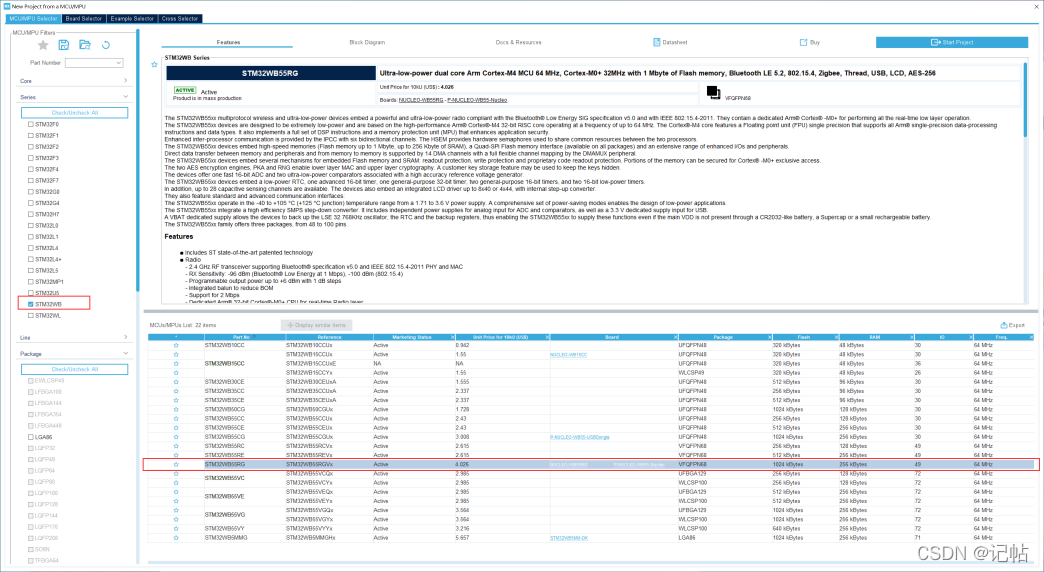

选择芯片型号
配置时钟源

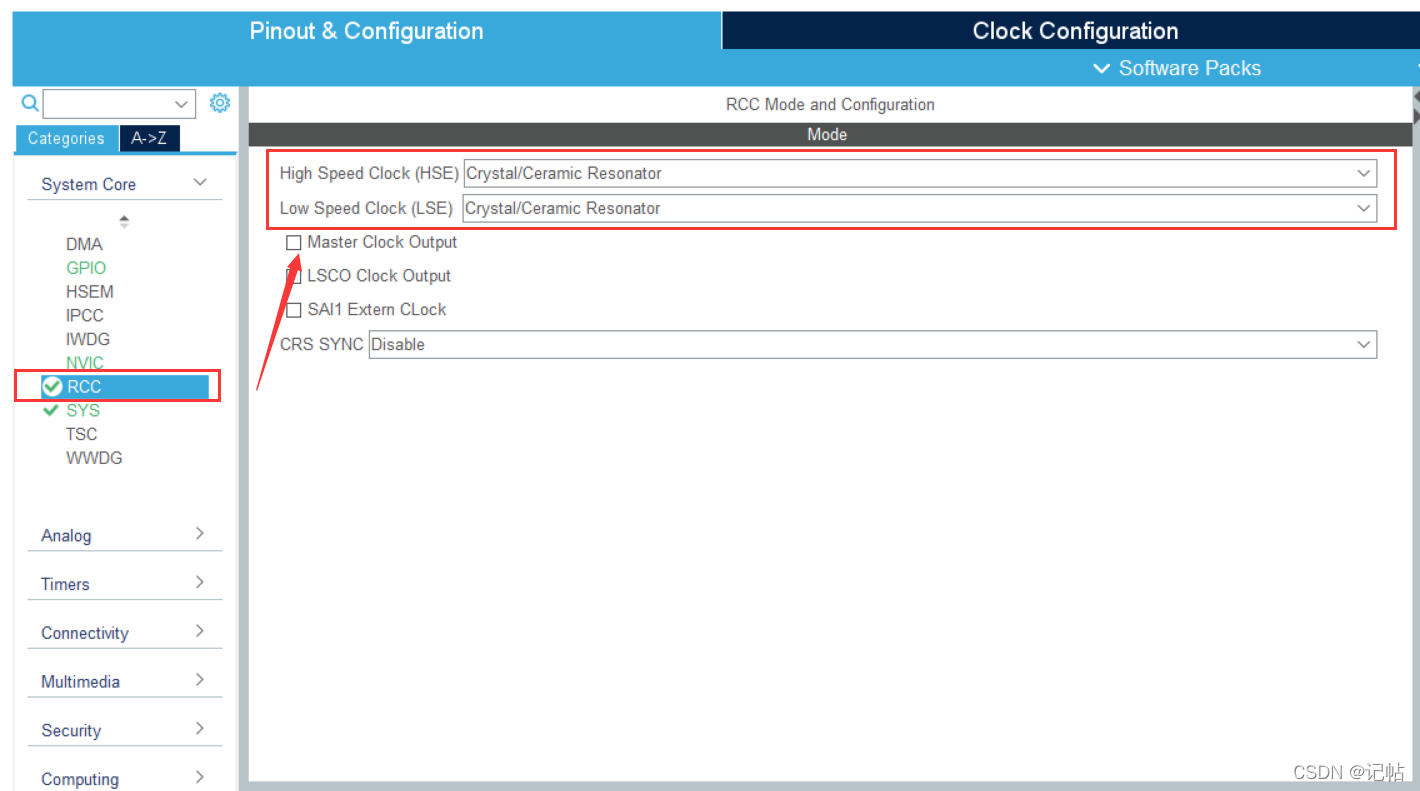

HSE与LSE分别为外部高速时钟和低速时钟，在本文中使用外置的时钟源，故都选择Crystal/Ceramic Resonator选项，如下所示：

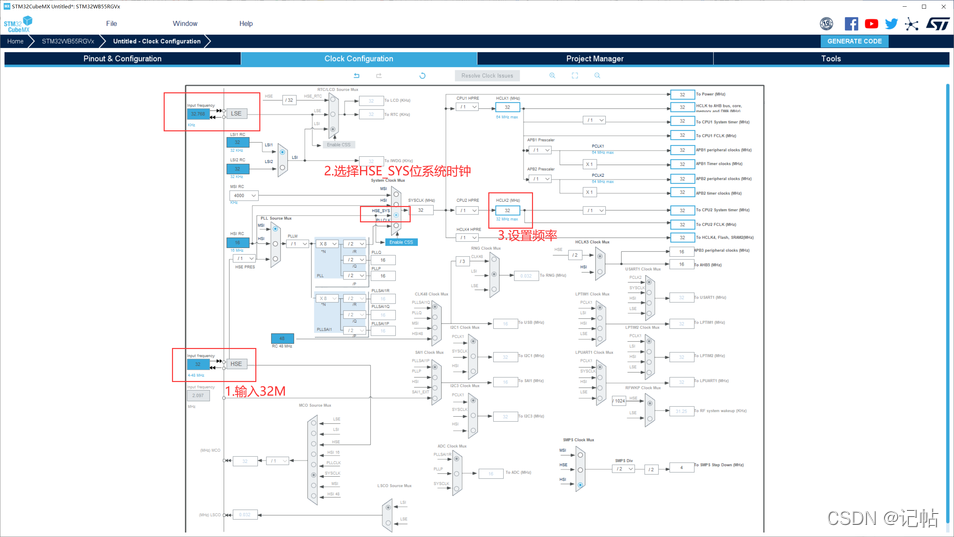

配置时钟树

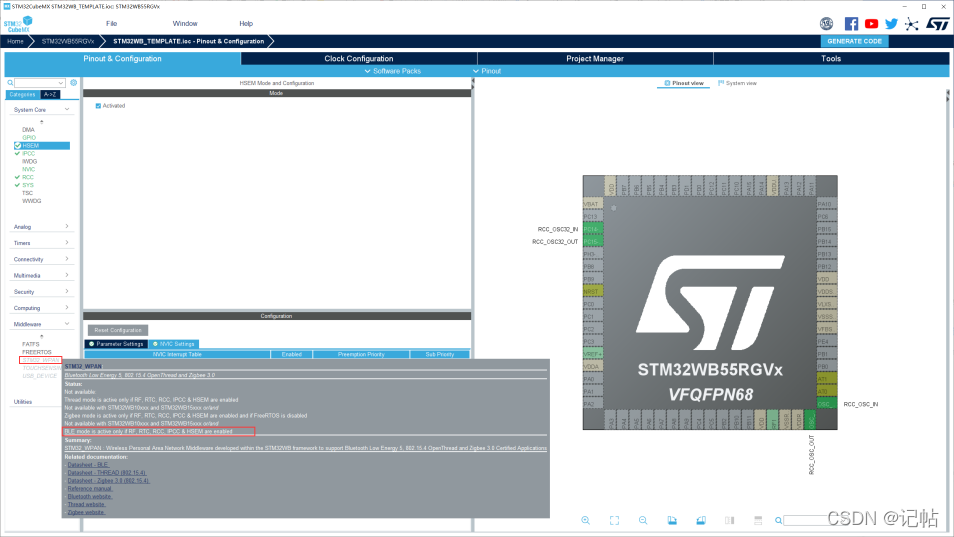

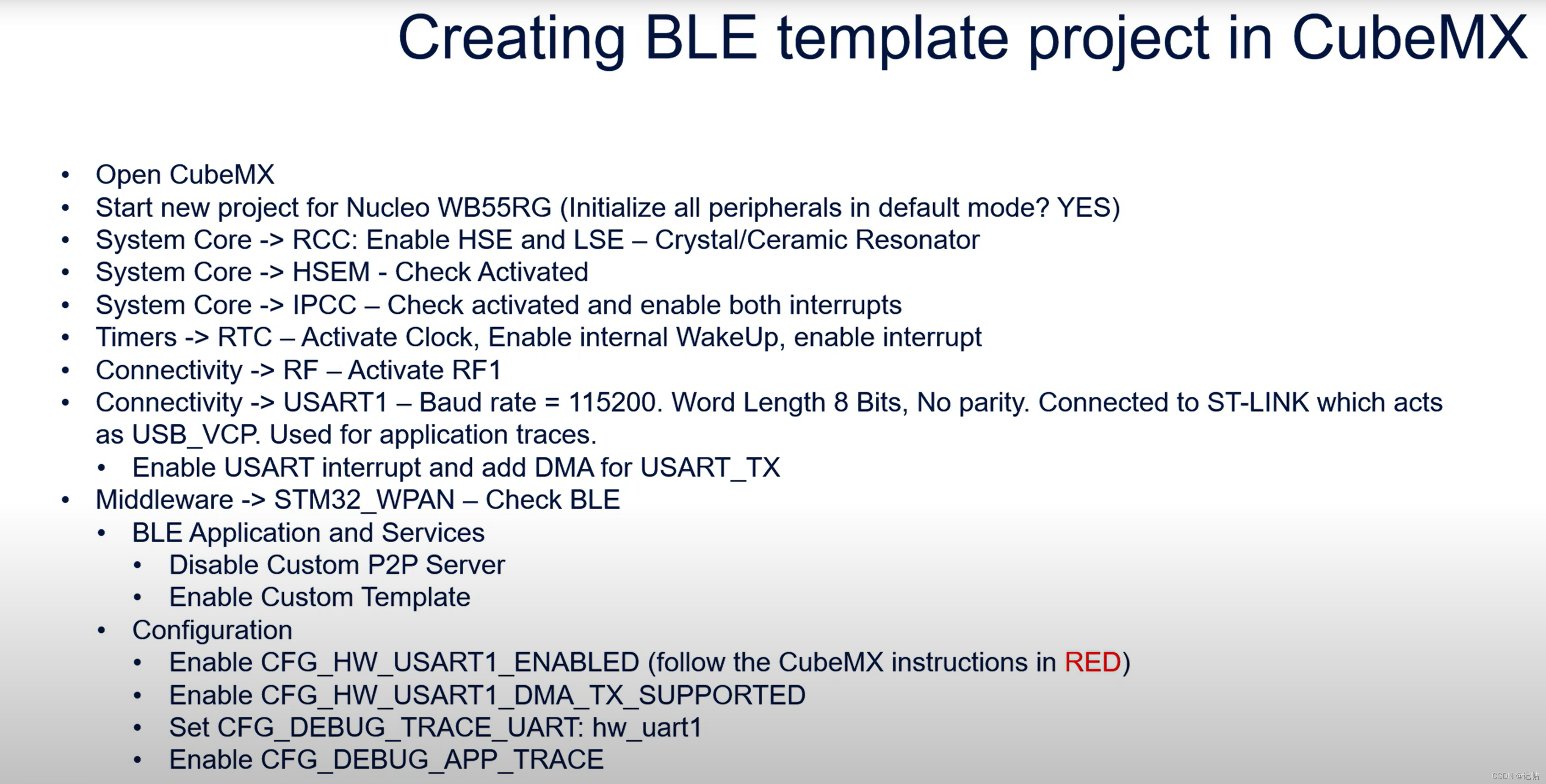

查看开启STM32_WPAN条件
可以看到，需要开启RF、RTC、RCC、IPCC、HSEM。
配置HSEM

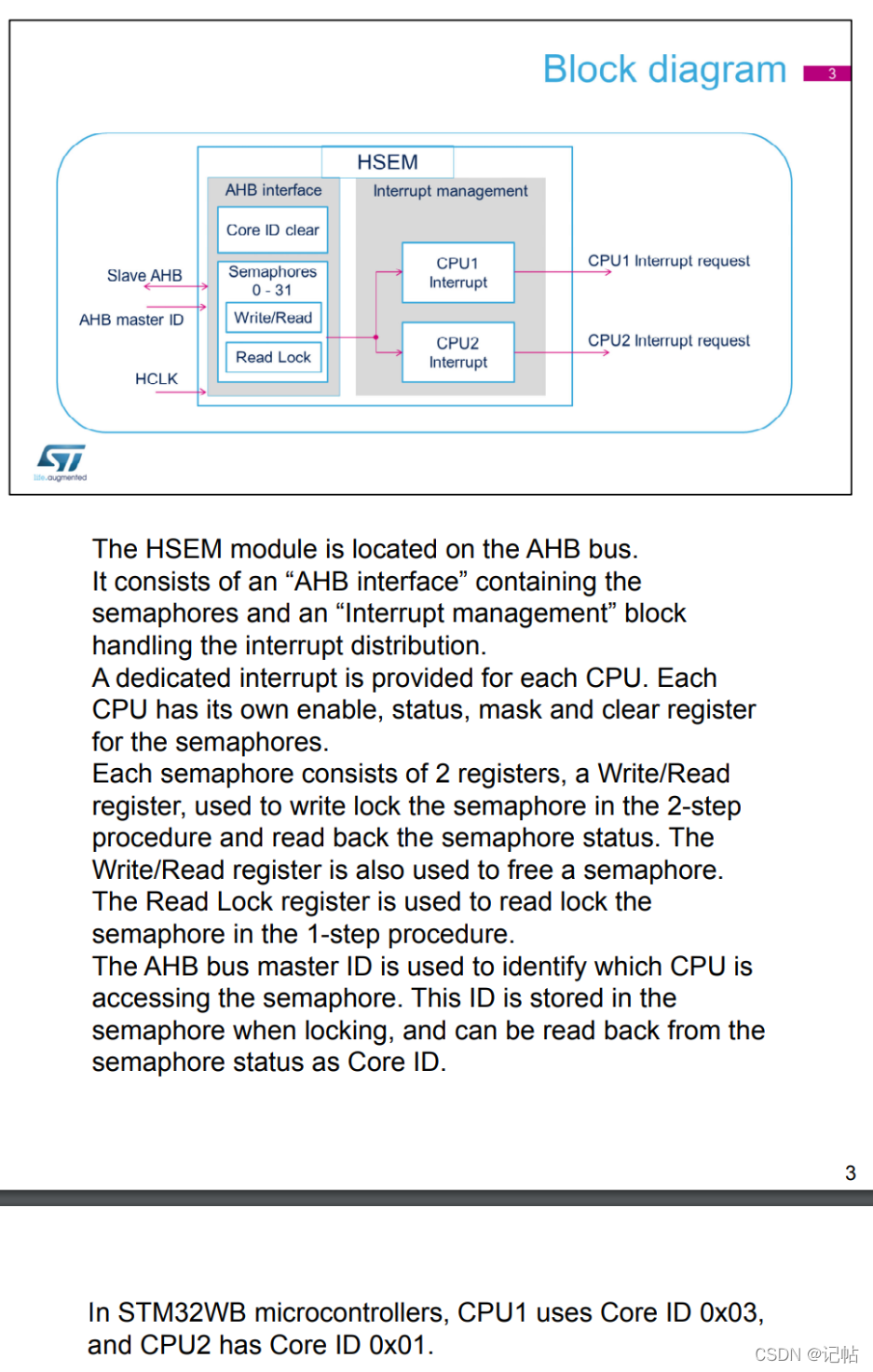

硬件信号量(HSEM)模块用于管理多个进程之间共享的访问权限和资源同步。
资料下载链接：https://www.stmcu.jp/wp/wp-content/uploads/files/presentation-ja/STM32WB/17_STM32WB-System-Hardware-Semaphore-(HSEM)_J.pdf

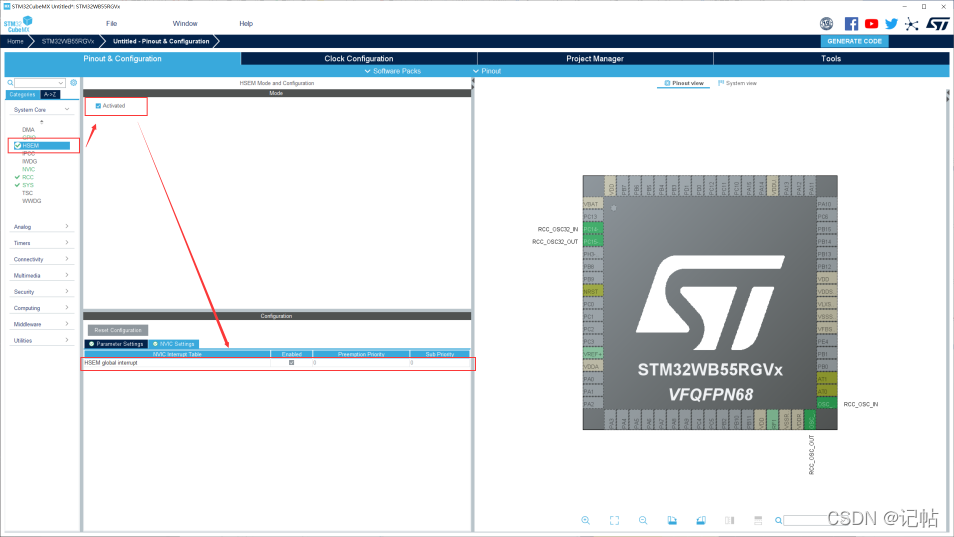

开启HSEM如下。
配置IPCC

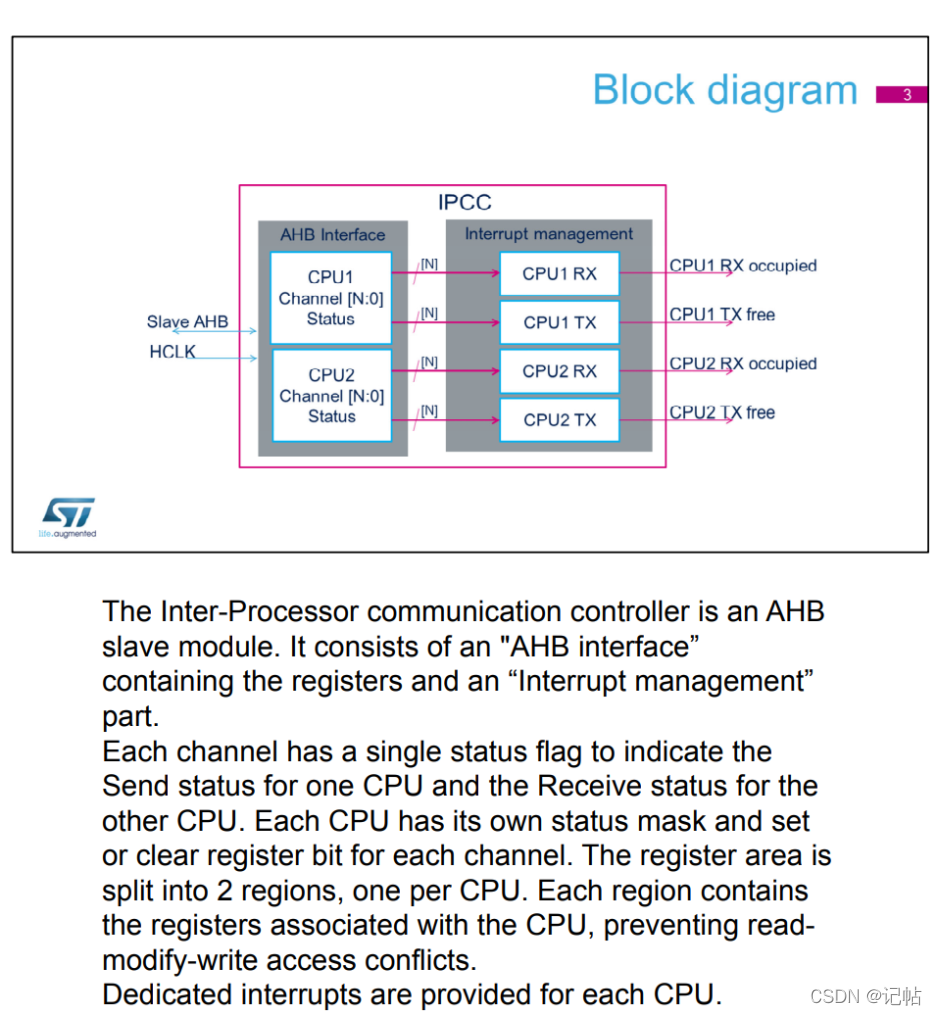

通信控制器(IPCC)模块的主要用于cpu之间的信号消息交换。

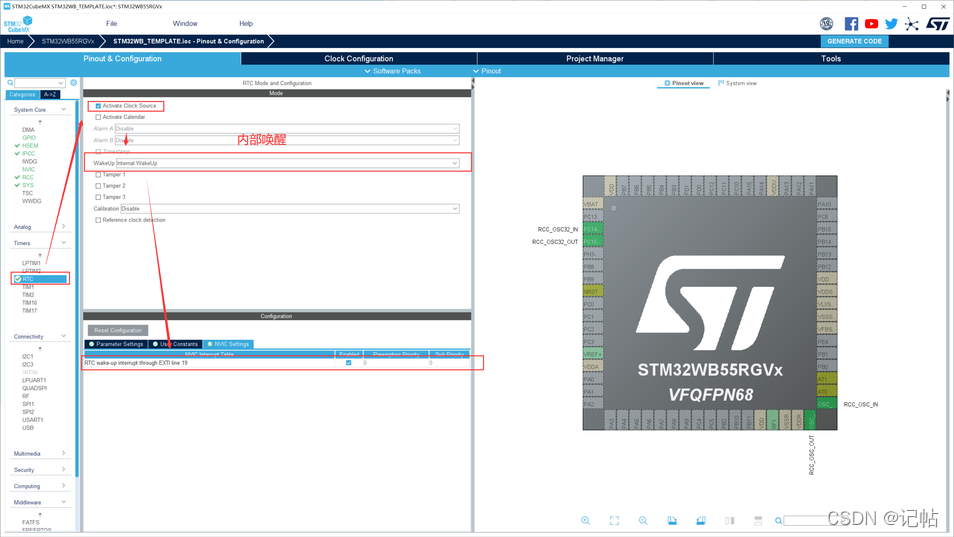

配置RTC

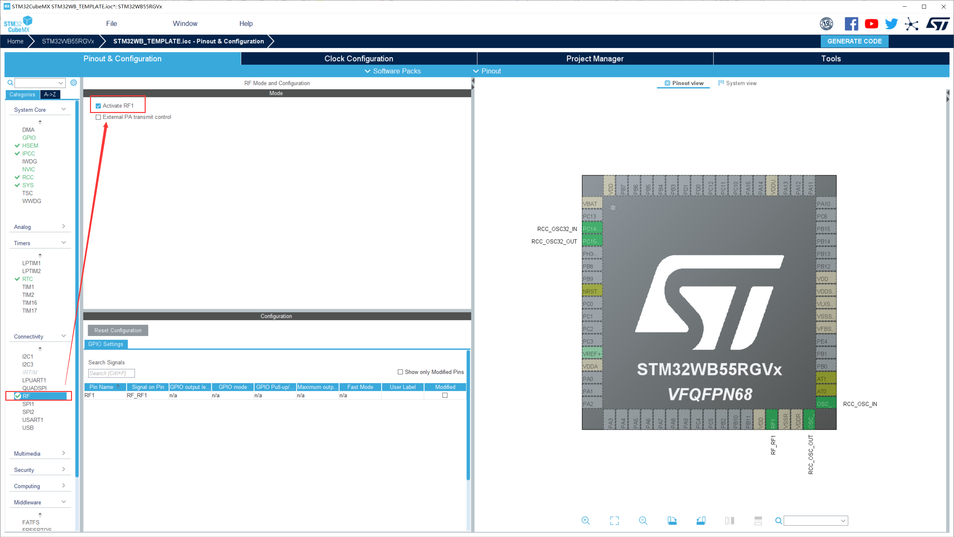

启动RF
配置USART
我们需要串口来打印数据，以方便我们查看信息。

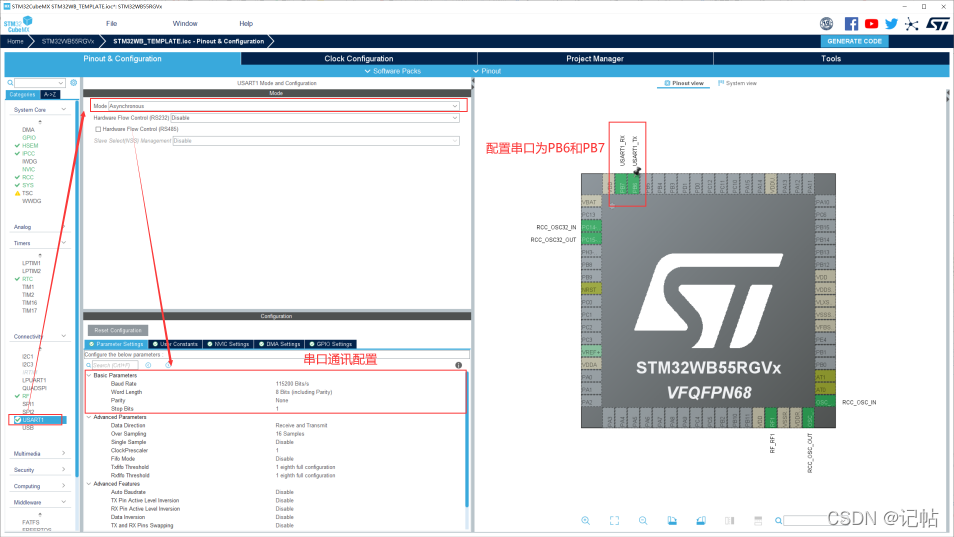

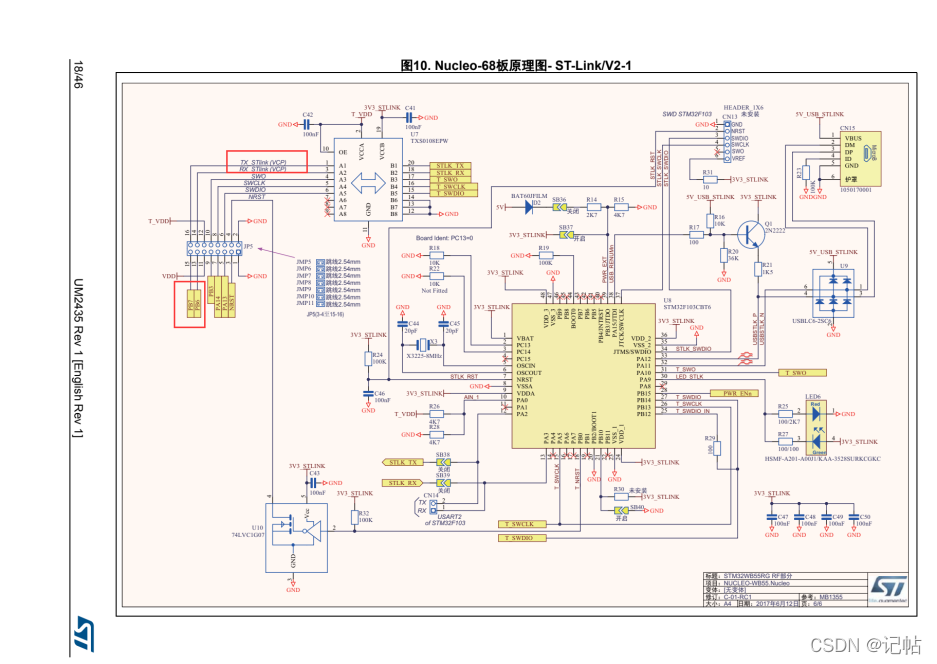

查看原理图可以的是PB6和PB7与ST_Link链接在一起，且为串口打印端口。
开启DMA。

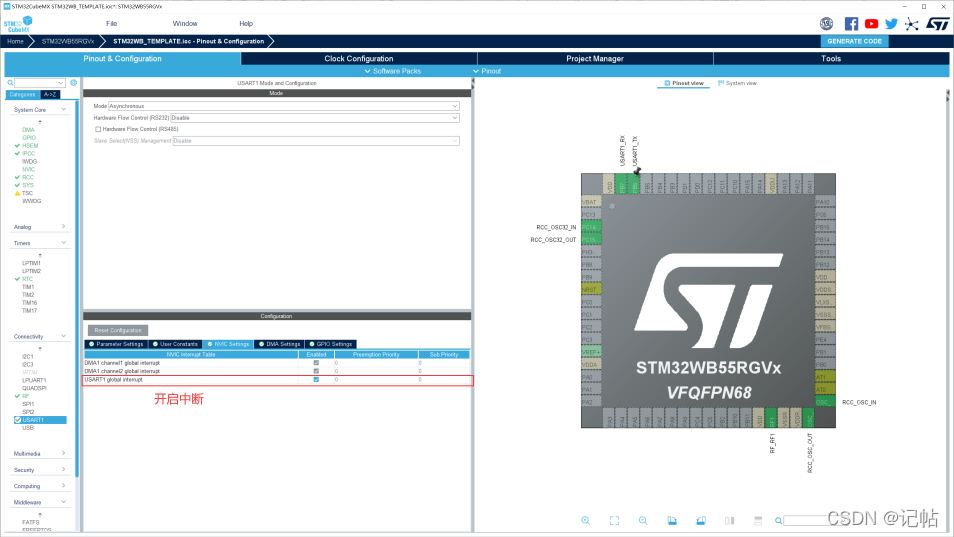

开启中断。

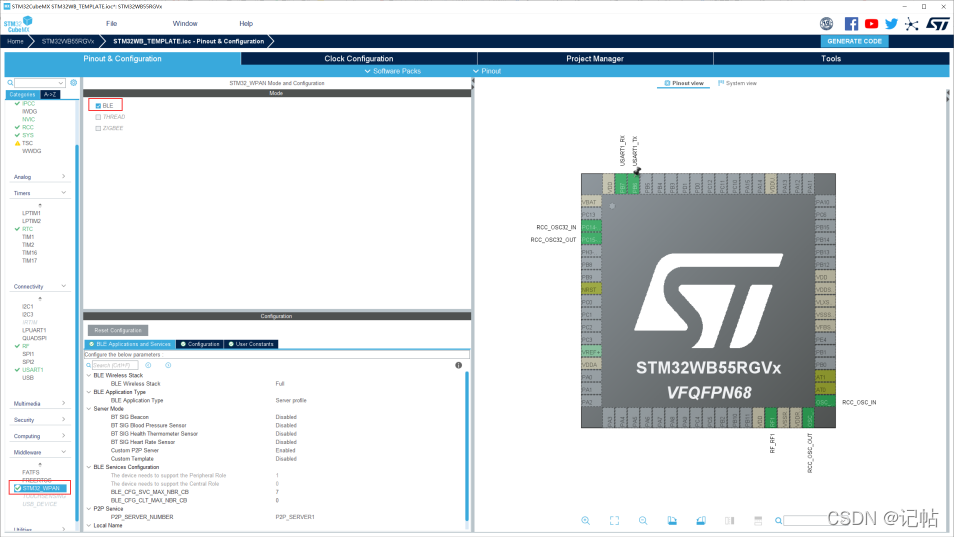

开启STM32_WPAN
无线个人区域网（wireless personal area network）。
由于我们使用的是蓝牙，故勾选BLE。

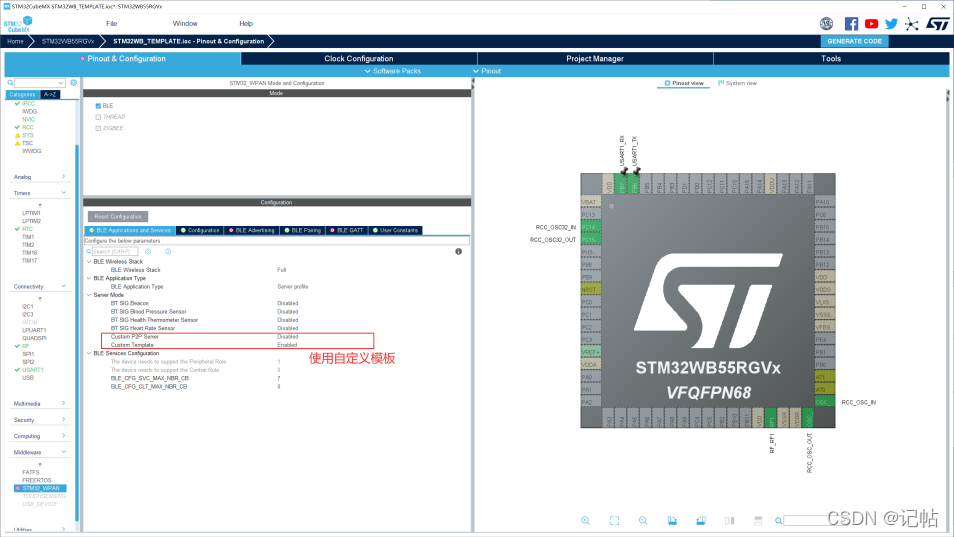

配置自定义模板。

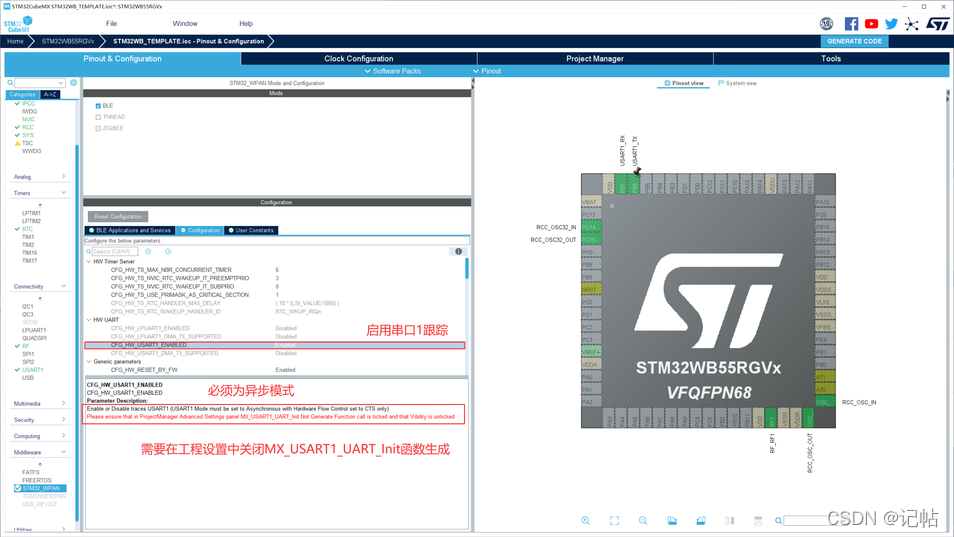

设置串口1跟踪。

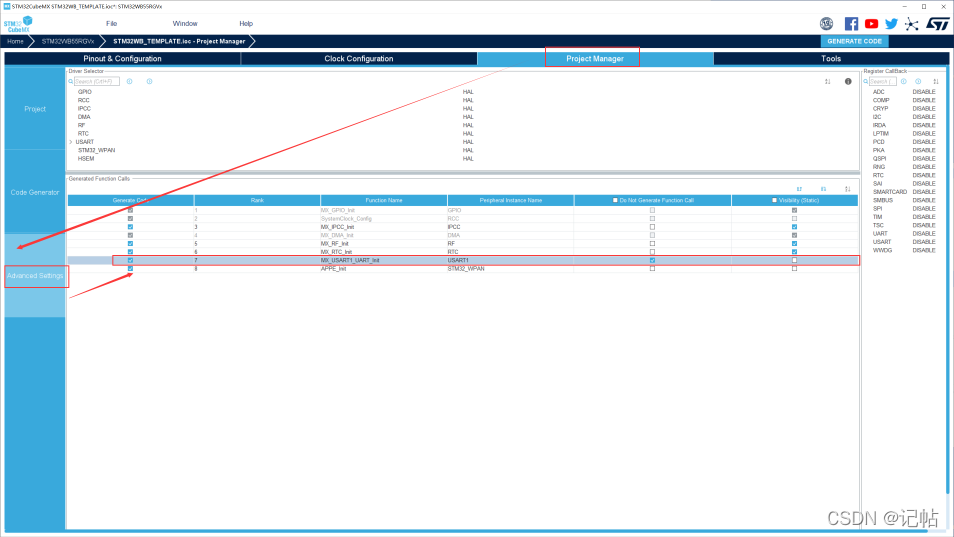

关闭MX_USART1_UART_Init函数的生成。

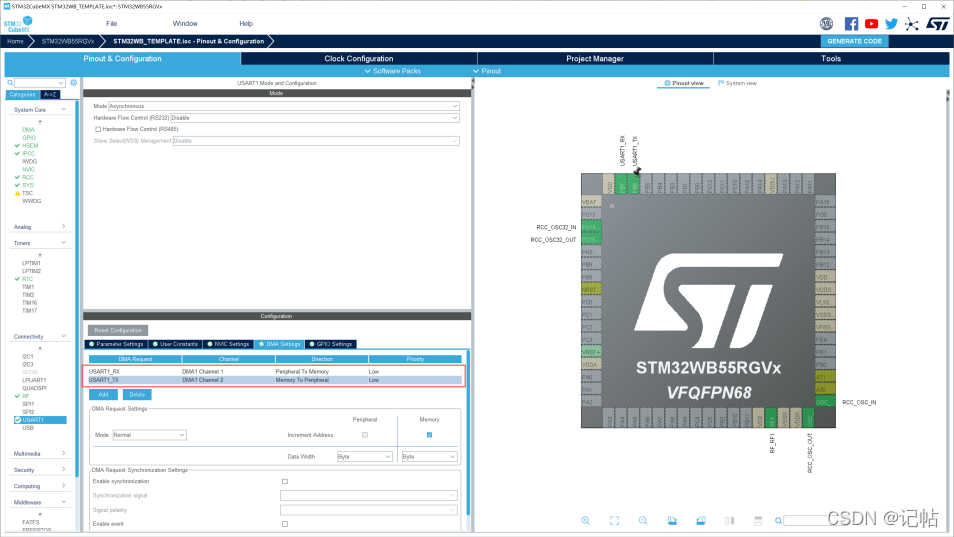

启用串口1的tx的DMA。
启动串口1调试跟踪。

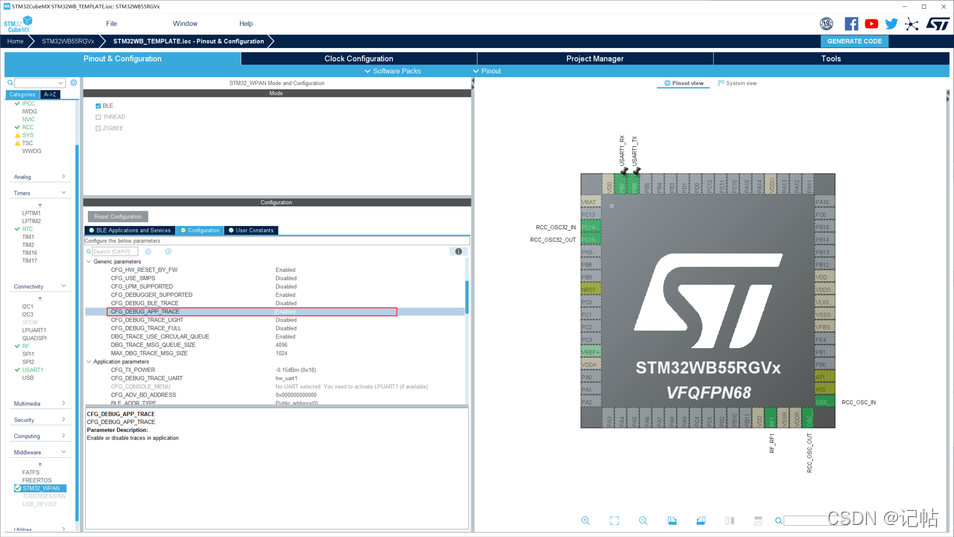

启用应用程序中的跟踪 。

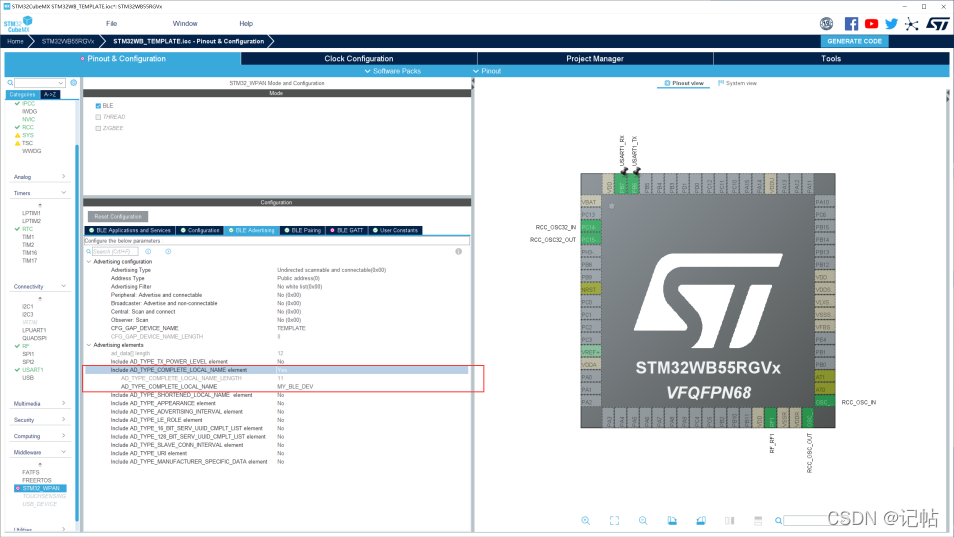

设置蓝牙名称，名称为MY_BLE_DEV。
设置服务器配置。

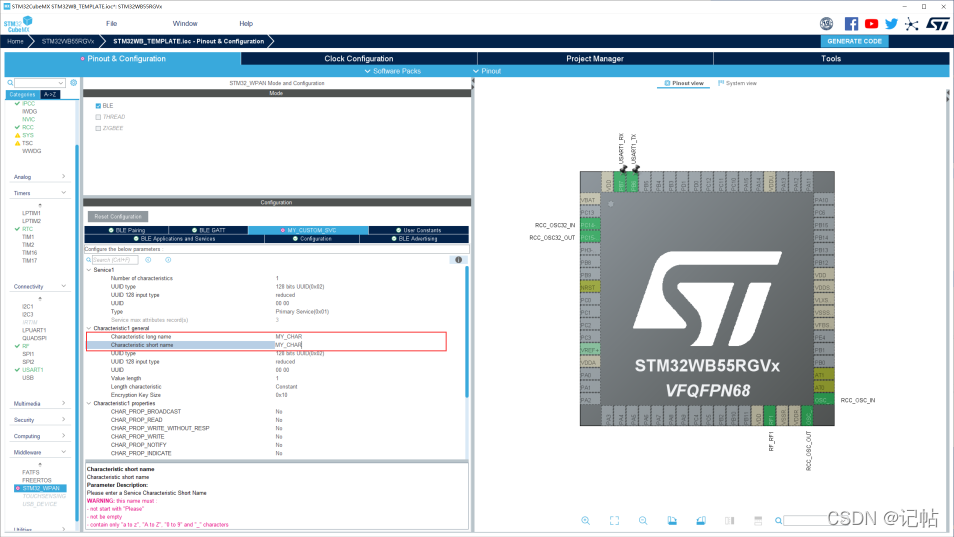

设置特征名称。

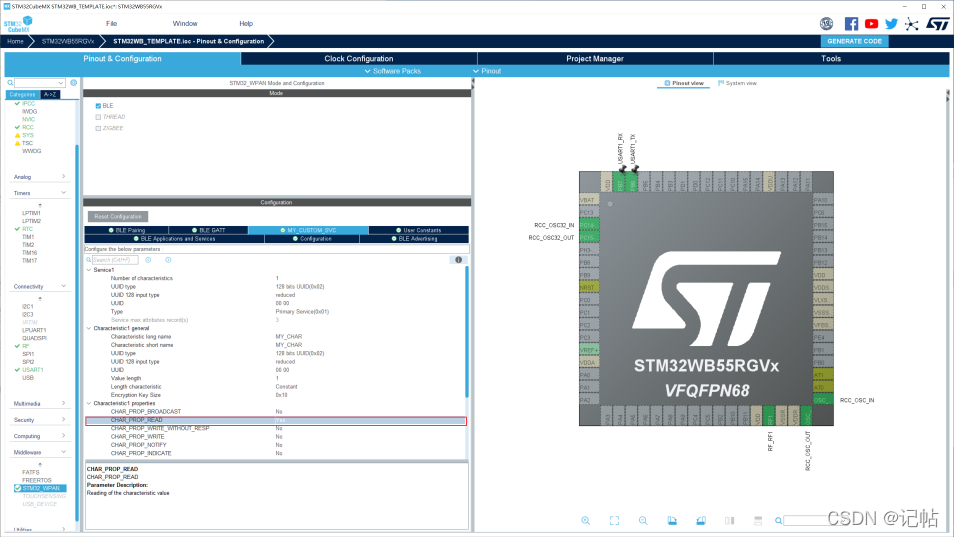

使能特征值读取。

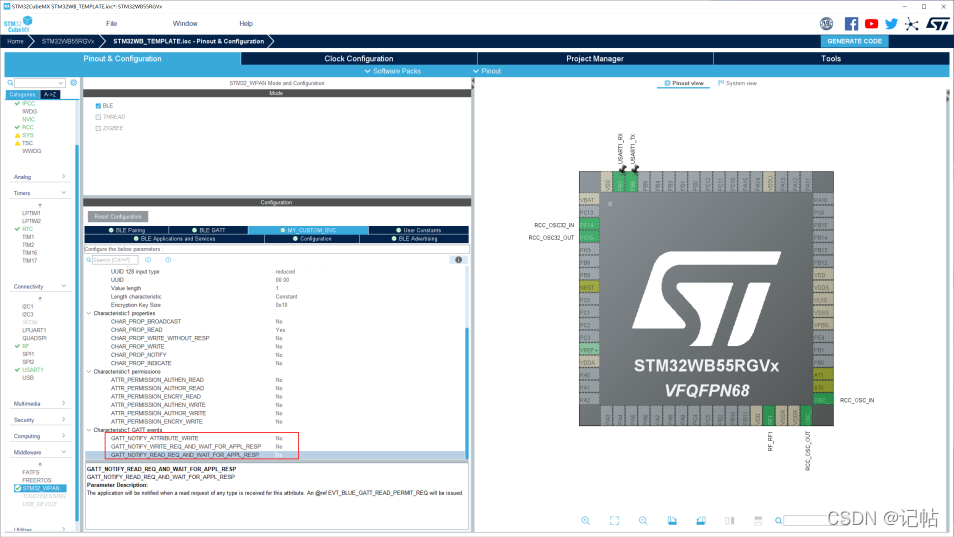

关闭GATT事件的返回。

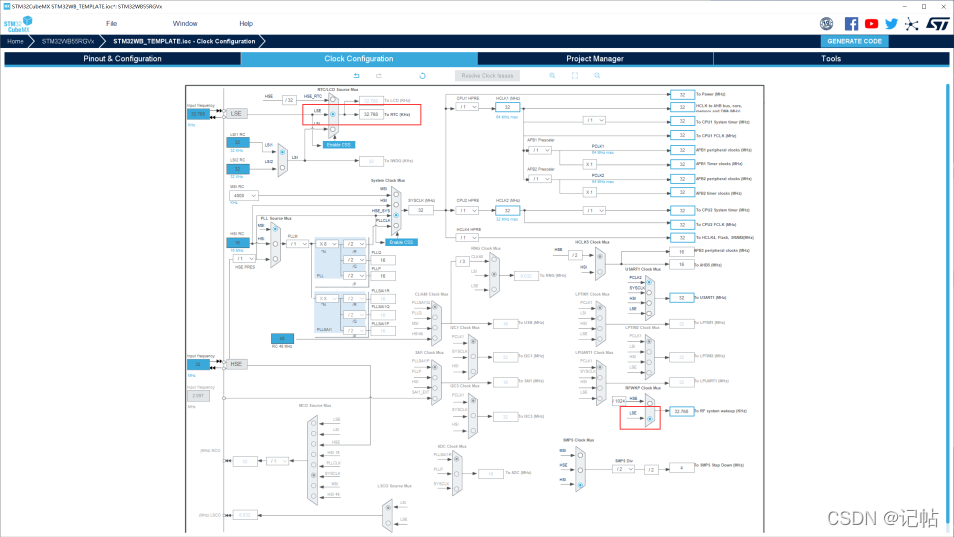

设置RTC和RF的时钟。

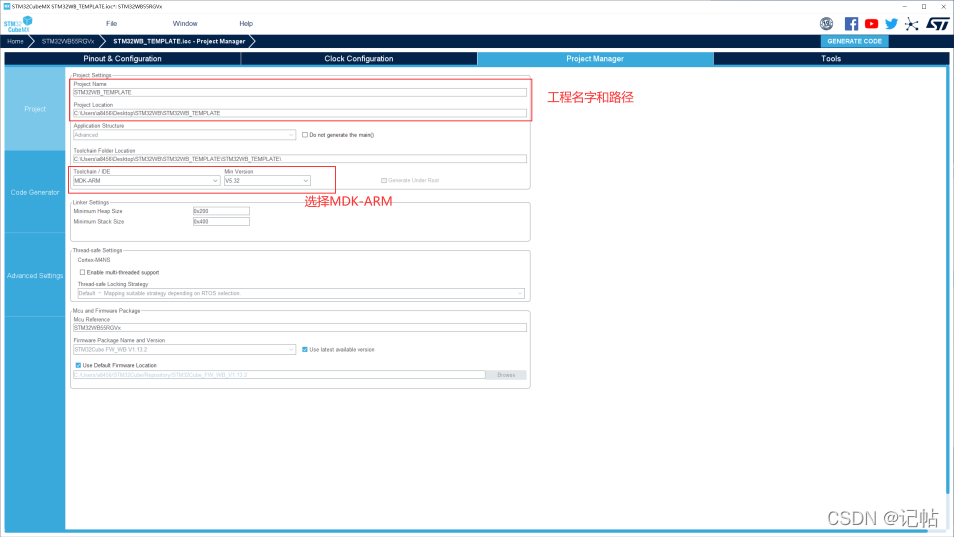

设置工程信息

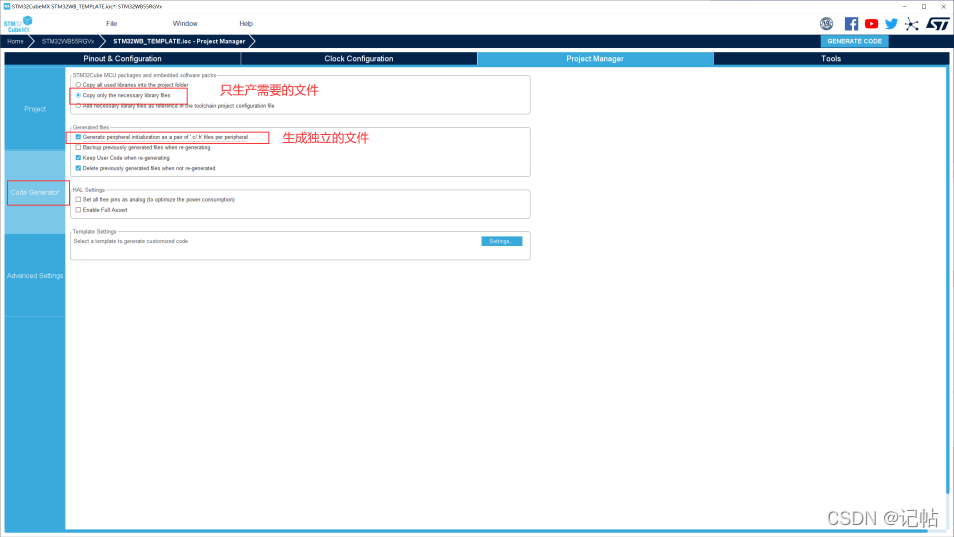

工程文件设置

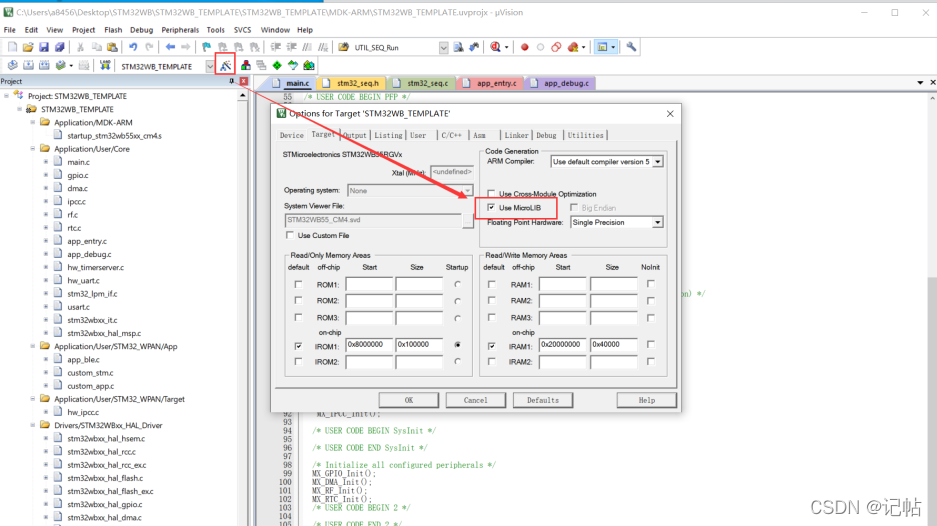

Keil工程配置
代码配置
在main.c中添加如下头文件。
/* USER CODE BEGIN Includes */
#include "stm32_seq.h"
/* USER CODE END Includes */
UTIL_SEQ_Run(UTIL_SEQ_DEFAULT)函数应该在应用程序的while循环中，启动任务调度。
/* USER CODE BEGIN WHILE */
while (1)
{
/* USER CODE END WHILE */
MX_APPE_Process();
/* USER CODE BEGIN 3 */
UTIL_SEQ_Run(UTIL_SEQ_DEFAULT);
}
/* USER CODE END 3 */
}
在app_entry.c中添加初始化 APPD_Init()。
void MX_APPE_Init( void )
{
System_Init( ); /**< System initialization */
SystemPower_Config(); /**< Configure the system Power Mode */
HW_TS_Init(hw_ts_InitMode_Full, &hrtc); /**< Initialize the TimerServer */
/* USER CODE BEGIN APPE_Init_1 */
APPD_Init();
/* USER CODE END APPE_Init_1 */
appe_Tl_Init(); /* Initialize all transport layers */
/**
* From now, the application is waiting for the ready event ( VS_HCI_C2_Ready )
* received on the system channel before starting the Stack
* This system event is received with APPE_SysUserEvtRx()
*/
/* USER CODE BEGIN APPE_Init_2 */
/* USER CODE END APPE_Init_2 */
return;
}
结果演示

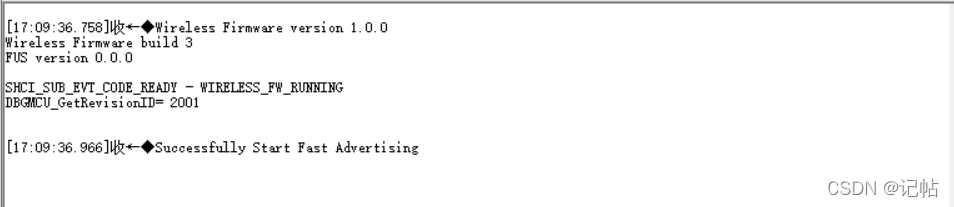

下载完程序后，可以看到串口打印固件版本等信息。

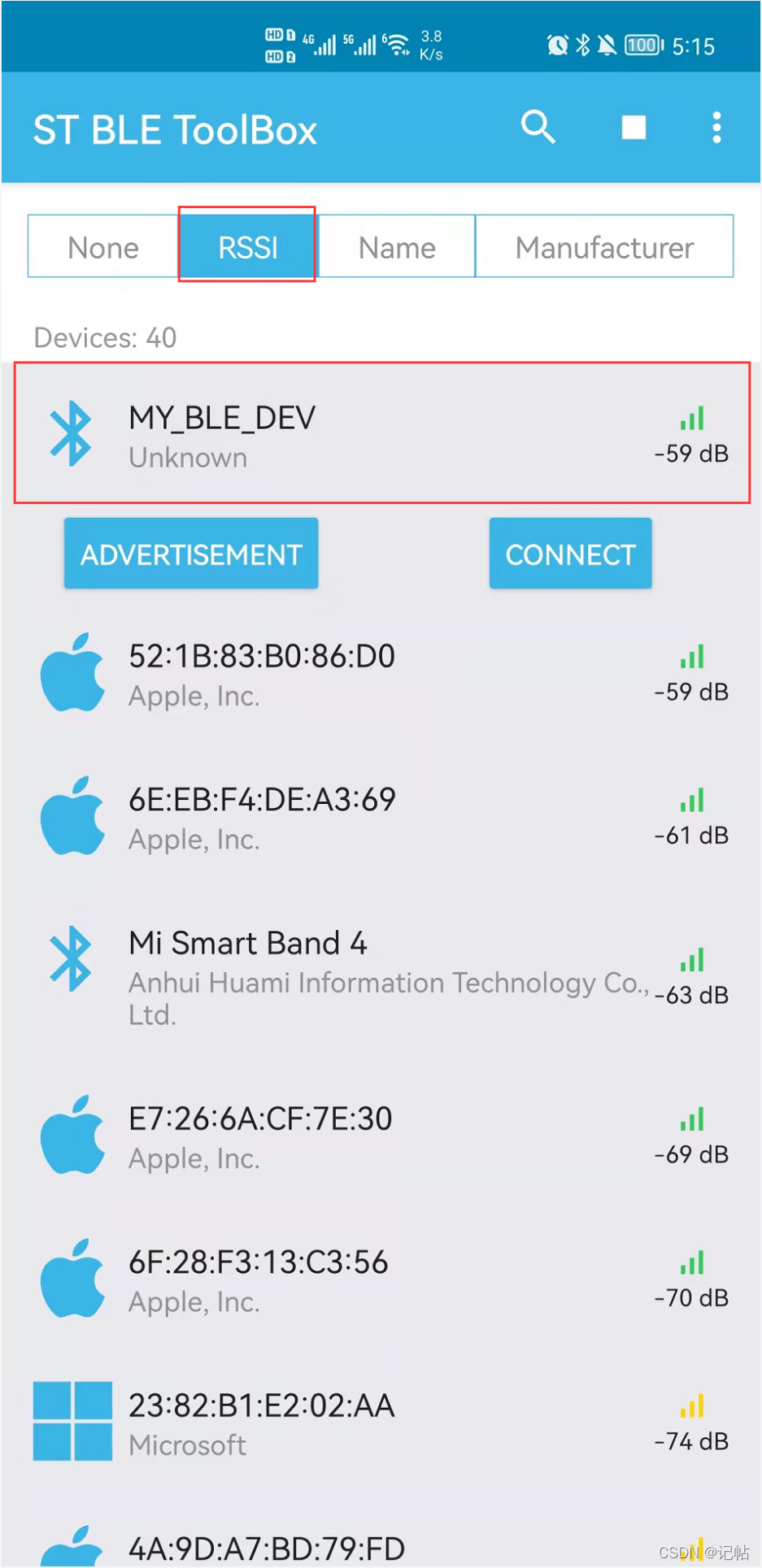

打开ST BLE ToolBox软件（APP在群内有615061293），可以看到该蓝牙已经可以搜索到。
点击connect进行连接。

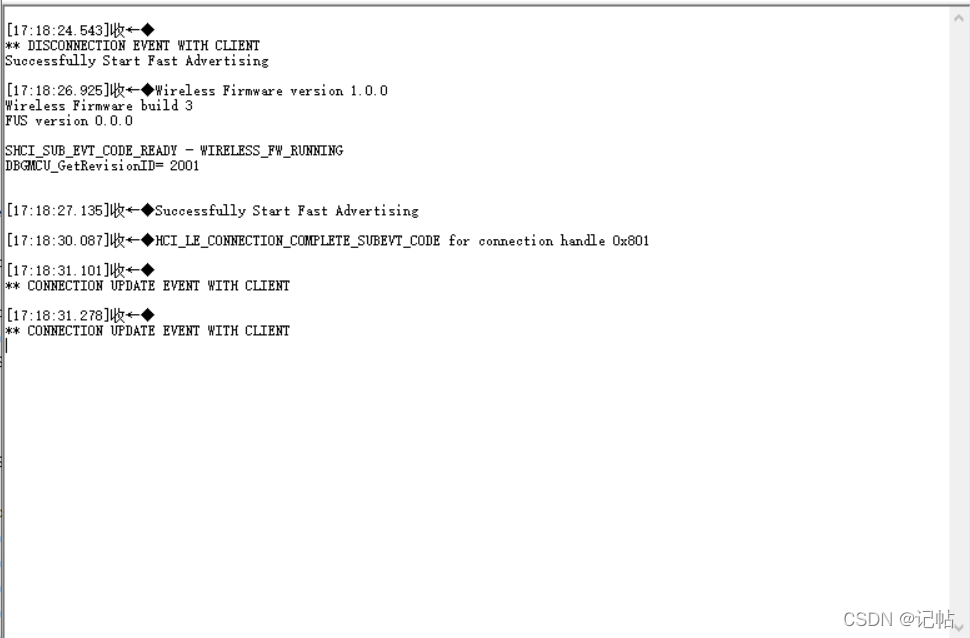

连接之后可以看到串口打印了连接事件。

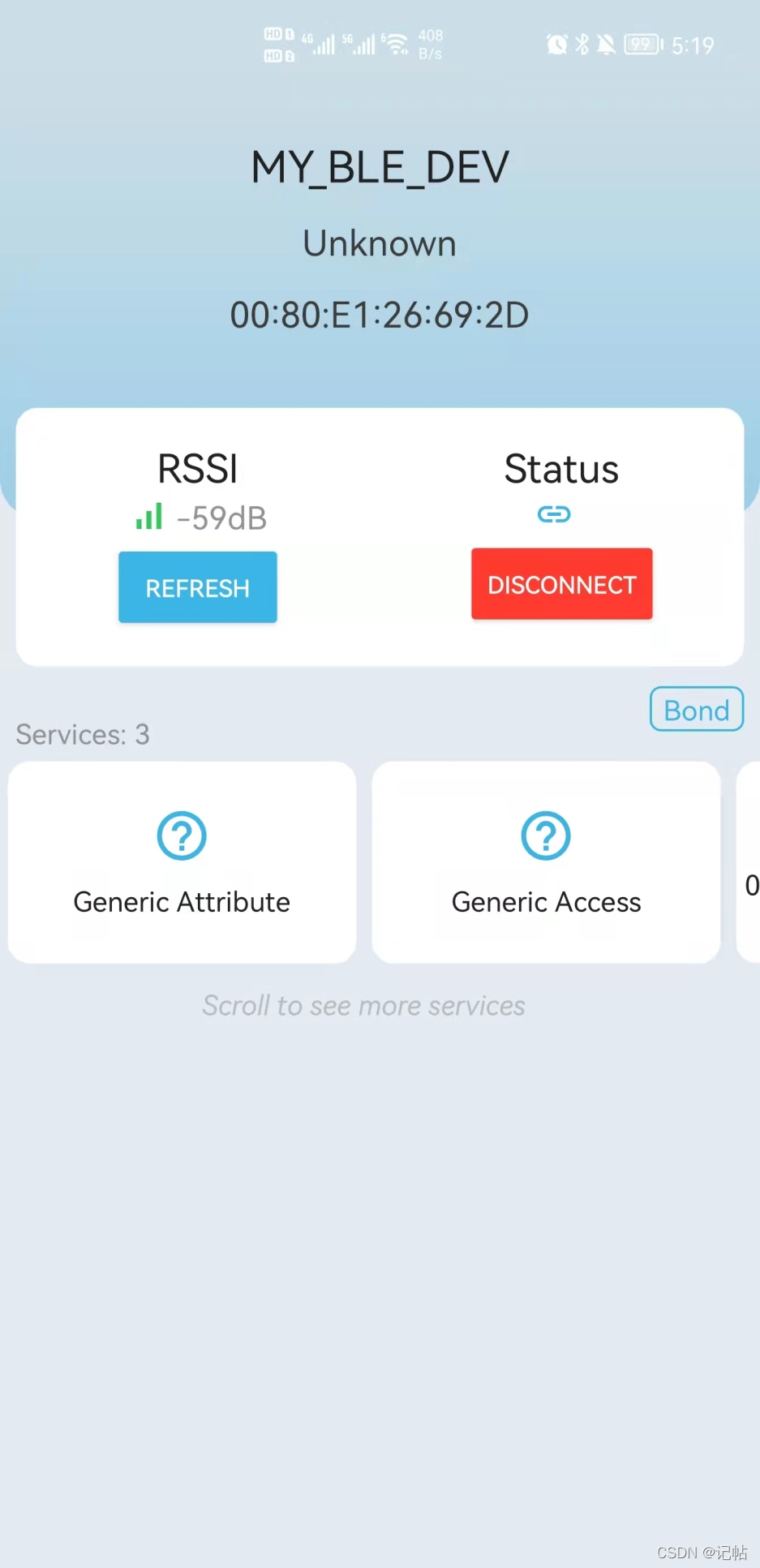

同时手机也显示该蓝牙模块连接成功。
源码下载
https://download.csdn.net/download/qq_24312945/85049386
