概述

以STM32CUBEMX创建STM32F103工程，同时移植在GD32F303中，同时通过J-LINK烧录GD32303C_START和GD32303E_EVAL开发板内进行验证。需要样片的可以加群申请：6_15061293。

样品申请

https://www.wjx.top/vm/mB2IKus.aspx

视频教学

听不到声音的请点击跳转进行观看。
https://www.bilibili.com/video/BV1W3411K72L/



STM32CUBEMX开发GD32F303（3）----点亮LED



csdn付费课程

付费课程更加详细。
https://download.csdn.net/course/detail/37152

硬件准备

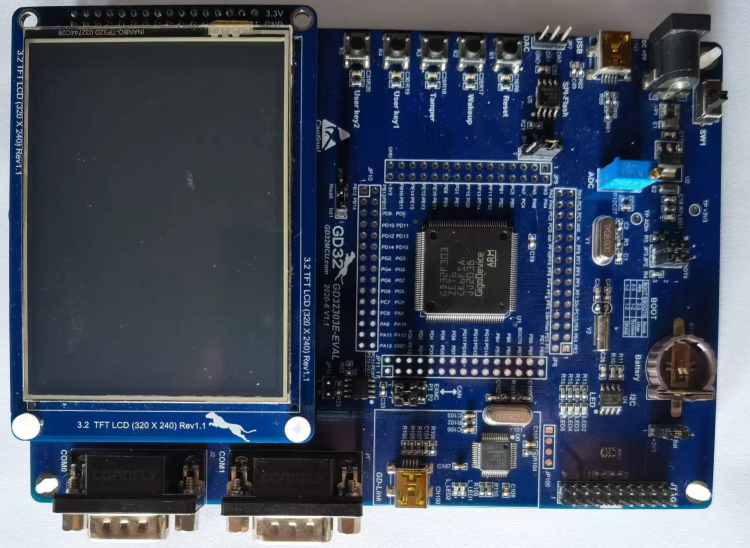

这里准备了2块开发板进行验证，分别是GD32303C_START和GD32303E_EVAL开发板。

开发板管脚配置

在GD32303C_START中的LED管脚配置如下所示。

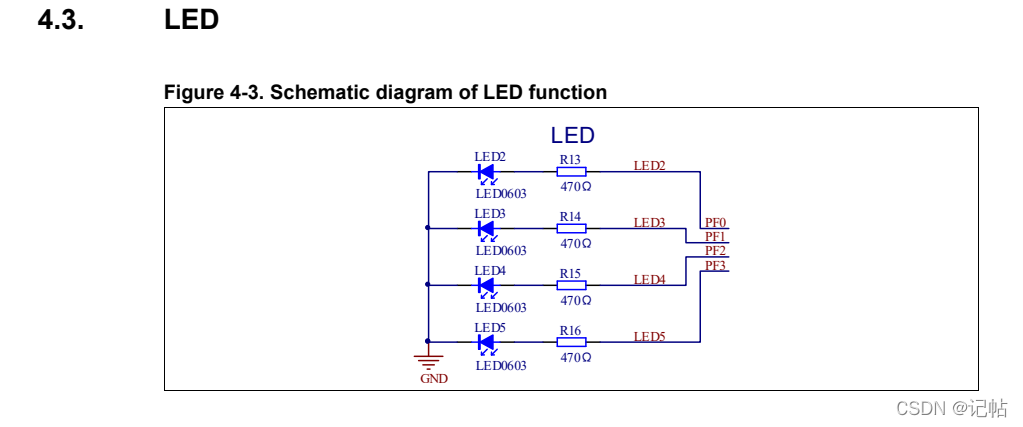

在GD32303E_EVALT中的LED管脚配置如下所示。

STM32CUBEMX配置

以STM32F103RBTx为例，创建程序，配置晶振使用内部高速晶振，主频64M，修改至GD32F303的120M也测试成功，后续会进行讲解。

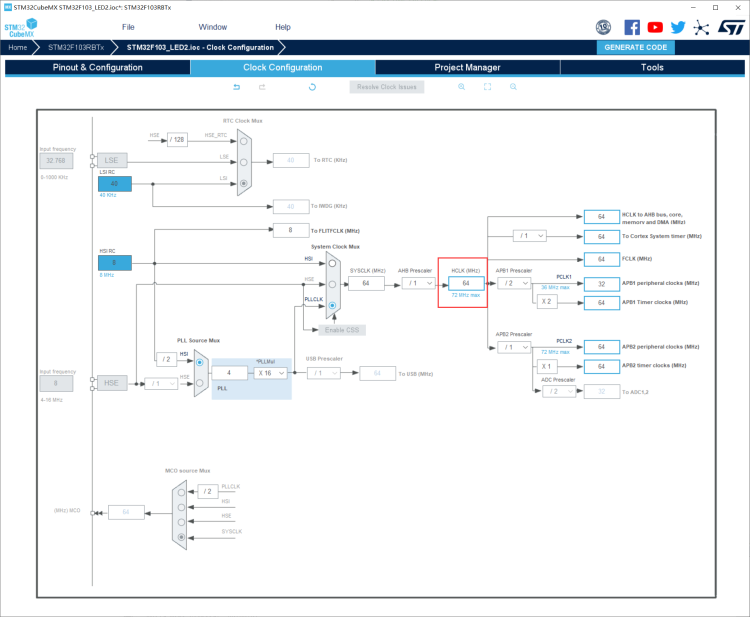

时钟配置如下所示。

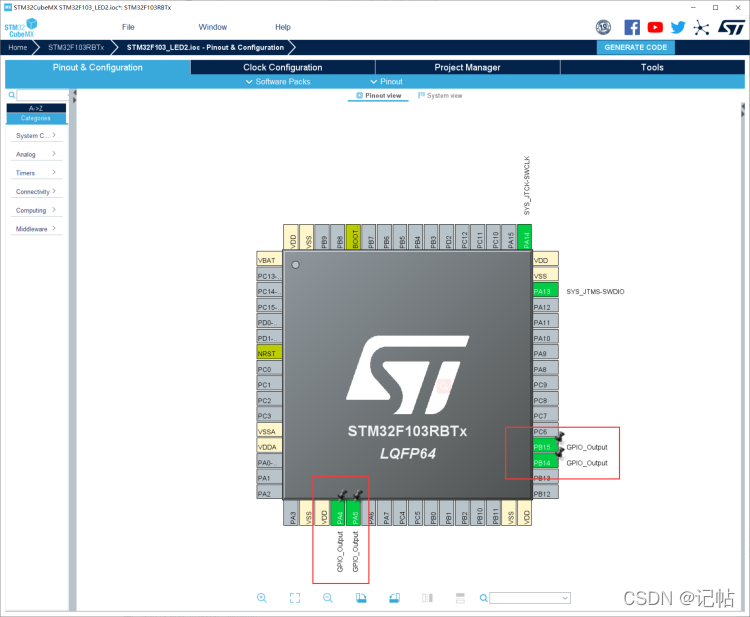

由于STM32F103RB的没有PF脚，故配置PA4、PA5，PB14、PB15为输出管脚。

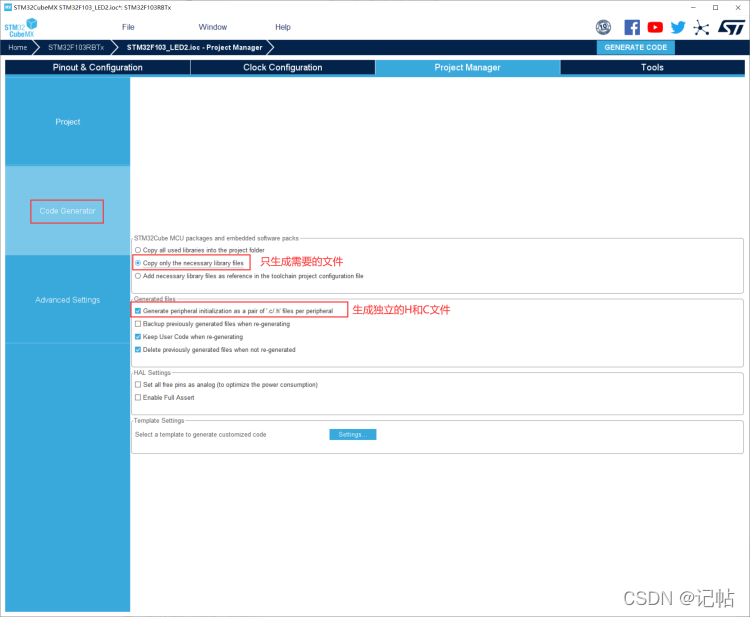

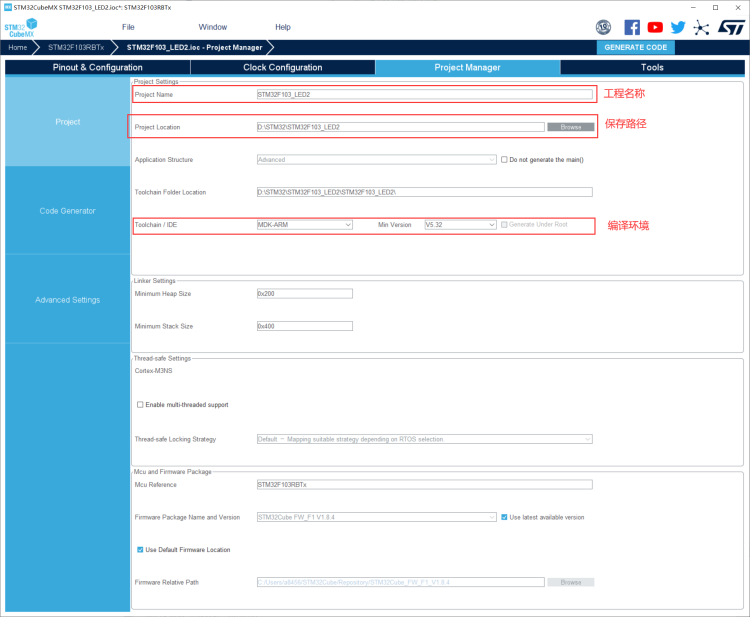

配置工程环境。


配置完成后生成代码即可。

代码

  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
	HAL_GPIO_WritePin  (GPIOA,  GPIO_PIN_5, GPIO_PIN_SET ) ;
	HAL_GPIO_WritePin  (GPIOA,  GPIO_PIN_6, GPIO_PIN_SET ) ;
	HAL_GPIO_WritePin  (GPIOB,  GPIO_PIN_14, GPIO_PIN_SET ) ;
	HAL_GPIO_WritePin  (GPIOB,  GPIO_PIN_15, GPIO_PIN_SET ) ;
	HAL_Delay(1000);
	HAL_GPIO_WritePin  (GPIOA,  GPIO_PIN_5, GPIO_PIN_RESET ) ;
	HAL_GPIO_WritePin  (GPIOA,  GPIO_PIN_6, GPIO_PIN_RESET ) ;
	HAL_GPIO_WritePin  (GPIOB,  GPIO_PIN_14, GPIO_PIN_RESET ) ;
	HAL_GPIO_WritePin  (GPIOB,  GPIO_PIN_15, GPIO_PIN_RESET ) ;
	HAL_Delay(1000);
  }
  /* USER CODE END 3 */

具体情况可以查看视频进行观看。
