SpringCloud之微服务API网关Gateway介绍

1 微服务API网关Gateway

1.1 网关

1.1.1 简介

如果没有网关，难道不行吗？功能上是可以的，我们直接调用提供的接口就可以了。那为什么还需要网关？

因为网关的作用不仅仅是转发请求而已。我们可以试想一下，如果需要做一个请求认证功能，我们可以接入到 API 服务中。但是倘若后续又有服务需要接入，我们又需要重复接入。这样我们不仅代码要重复编写，而且后期也不利于维护。

由于接入网关后，网关将转发请求。所以在这一层做请求认证，天然合适。这样这需要编写一次代码，在这一层过滤完毕，再转发给下面的 API。所以 API 网关的通常作用是完成一些通用的功能，如请求认证，请求记录，请求限流，黑白名单判断等。

API网关是一个服务器，是系统的唯一入口。
API网关方式的核心要点是，所有的客户端和消费端都通过统一的网关接入微服务，在网关层处理所有的非业务功能。通常，网关提供REST/HTTP的访问API。

总结主要作用是：

反向代理（请求的转发）
路由和负载均衡
身份认证和权限控制
对请求限流

1.1.2 相比于Zuul

SpringCloudGateway 基于Spring5中提供的WebFlux，是一种响应式编程的实现，性能更加优越。
Zuul的实现方式比较老式，基于Servlet的实现，它是一种阻塞式编程，在高并发下性能性能不佳。

1.2 Spring Cloud Gateway介绍

Spring Cloud Gateway 是 Spring Cloud 的新一代API网关，基于WebFlux框架实现，它旨在为微服务架构提供一种简单而有效的统一的API路由管理方式。
Spring Cloud Gateway作为Spring Cloud生态系统中的网关，目标是替代Netflix ZUUL，具有更好的性能、更强的扩展性、以及更丰富的功能特性，其不仅提供统一的路由方式，并且基于Filter链的方式提供了网关基本的功能，例如:安全，监控/埋点，限流等。

1.3 Gateway特性

Spring Cloud Gateway特性：

基于Spring Framework 5， Project Reactor和Spring Boot 2.0
动态路由：能够匹配任何请求属性
可以对路由指定 Predicate 和 Filter
集成Hystrix断路器
集成 Spring Cloud DiscoveryClient 服务发现功能
易于编写的Predicate和Filter
请求限流
支持路径重写

1.4 Gateway工作流程

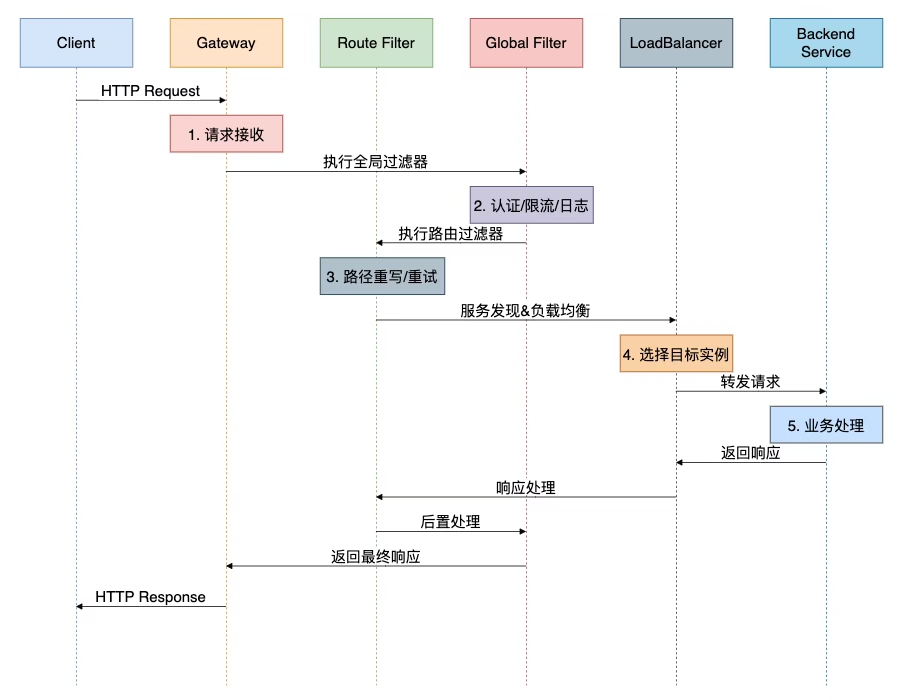

客户端向 Spring Cloud Gateway发出请求，然后在Gateway Handler Mapping中找到与请求相匹配的路由，将其发送到 Gateway Web Handler。Handler再通过指定的过滤器链来对请求进行过滤处理，最后发送到我们实际的服务执行业务逻辑，然后返回。
在这里插入图片描述
过滤器链被虚线分隔，是因为过滤器既可以在转发请求前拦截请求，也可以在请求处理之后对响应进行拦截处理。

当一个请求到达Spring Cloud Gateway时，它的处理顺序是：predicates -> uri -> filters

predicates负责路由的配置断言，它可以通过PredicateDefinition类进行配置
uri则是匹配路由的转发地址，当predicates匹配成功后，URI则确定了请求的具体处理地址。
过滤器(Filter)则是对路由的处理过程进行额外的操作，例如添加、删除或修改请求头等。这些过滤器可以对请求和响应进行处理

1.5 Gateway核心概念

1.5.1 路由

1.5.1.1 定义

路由(Route)是网关最基础的部分，路由信息由一个ID，一个目标URI，一组断言和过滤器组成。
路由断言Predicate用于匹配请求，过滤器 Filter 用于修改请求和响应。如果断言为true，则说明请求URI和配置匹配，则执行路由。

spring:
  cloud:
    gateway:
      # 定义多个路由
      routes:
      # 一个路由route的id
      - id: path_route
        # 该路由转发的目标URI
        uri: https://example.org
        # 路由条件集合
        predicates:
        - Path=/test/**
        # 过滤器集合
        filters:
        - AddRequestHeader=X-Request-Id, 1024
        - AddRequestParameter=color, red

1.5.1.2 动态路由

网关接收外部请求，按照一定的规则，将请求转发给其他服务或者应用。如果站在服务调用的角度，网关就扮演着服务消费者的角色，此时，如果再来看看服务调用的目标URI配置，就会很自然的发现一个问题，服务提供者调用的地址是写死的，即网关没有动态的发现服务，这就涉及到了服务的自动发现问题，以及发现服务后，所涉及到的服务调用的负载均衡的问题。

可以通过Nacos或者Eureka注册中心动态发现服务，通过Ribbon进行服务调用的负载均衡。同样，Gateway也可以整合Nacos或者Eureka，Ribbon从而实现动态路由的功能。

想要使用动态路由的功能，首先要整合注册中心，这里以Nacos为例

pom依赖

<!--SpringCloud ailibaba nacos -->
<dependency>
 <groupId>com.alibaba.cloud</groupId>
 <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
</dependency>

配置文件

spring:
  application:
    name: cloud-gateway
  cloud:
    nacos:
      discovery:
        server-addr: localhost:8848
    gateway:
      routes:
        #路由的ID，没有固定规则但要求唯一，建议配合服务名
        - id: config_route
  #匹配后提供服务的路由地址, 这里lb之后，跟的是要调用的服务名称
          uri: lb://nacos-provider-8002
  # 断言，路径相匹配的条件
          predicates:
            - Path=/routeconfig/rest/**

此时，当id为config_route的路由规则匹配某个请求后，在调用该请求对应的服务时，就会从nacos注册中心自动发现服务，并在服务调用的时候实现负载均衡。

1.5.2 断言

断言(Predicate)参考Java8 中的断言 Predicate ，用于实现请求匹配逻辑，例如匹配路径、请求头、请求参数等。请求与断言匹配则执行该路由。

在Gateway中，有一些的内置Predicate Factory，有了这些Pridicate Factory，在运行时，Gateway 会自动根据需要创建其对应的 Pridicate 对象测试路由条件。

1.5.2.1 默认断言

Gateway提供的断言有：Path 路由断言，After 路由断言，Cookie 路由断言，Header 路由断言，Host 路由断言，Method 路由断言等

名称	说明	示例
After	某个时间点之后的请求	- After=2023-08-01T14:31:20.123-07:00[Asia/Shanghai]
Before	某个时间点之前的请求	- Before=2023-08-01T14:31:20.123+08:00[Asia/Shanghai]
Between	某个时间点之中的请求	- Before=2023-08-01T14:31:20.123+08:00[Asia/Shanghai],2023-08-05T14:31:20.123+08:00[Asia/Shanghai]
Cookie	请求必须包含某些cookie	- Cookie=test
Header	请求必须包含某些header	- Header=asd,cas
Host	请求必须包含某个host（域名）	- Host=baidu.com,jd.com
Method	请求必须是指定方式	- Method=GET,POST
Path	请求路径必须符合指定规则	- Path=/user/{params},/card/**
Query	请求参数必须包含指定参数	- Query=name,jack
RemoteAddr	请求者的ip必须是指定范围	- RemoteAddr=192.168.1.1、24
Weight	权重处理	- Weight=50

Path 路由断言 Factory：根据请求路径匹配的路由条件工厂

spring:
  cloud:
    gateway:
      routes:
      - id: path_route
        uri: https://example.org
        predicates:
        # 如果可以匹配的PathPattern有多个，则每个路径模式以，分开
          - Path=/red/{segment},/blue/{segment}

After 路由断言 Factory：在指定日期时间之后发生的请求都将被匹配

spring:
  cloud:
    gateway:
      routes:
      - id: after_route
        uri: https://example.org
        predicates:
        - After=2017-01-20T17:42:47.789-07:00[America/Denver]

Cookie 路由断言 Factory： Cookie 路由断言 Factory有两个参数，cookie名称和正则表达式。请求包含此cookie名称且正则表达式为真的将会被匹配。

spring:
  cloud:
    gateway:
      routes:
      - id: cookie_route
        uri: https://example.org
        predicates:
        - Cookie=chocolate, ch.p

Header 路由断言 Factory： Header 路由断言 Factory有两个参数，header名称和正则表达式。请求包含此header名称且正则表达式为真的将会被匹配。

spring:
  cloud:
    gateway:
      routes:
      - id: header_route
        uri: https://example.org
        predicates:
        - Header=X-Request-Id, \d+

Host 路由断言 Factory： Host 路由断言 Factory包括一个参数：host name列表。使用Ant路径匹配规则， . 作为分隔符。

spring:
  cloud:
    gateway:
      routes:
      - id: host_route
        uri: https://example.org
        predicates:
        - Host=**.somehost.org,**.anotherhost.org

Method 路由断言 Factory： Method 路由断言 Factory只包含一个参数：需要匹配的HTTP请求方式

spring:
  cloud:
    gateway:
      routes:
      - id: method_route
        uri: https://example.org
        predicates:
        - Method=GET

1.5.2.2 自定义Predicate

可以自定义Predicate来实现复杂的路由匹配规则

实现自定义 Predicate 工厂
通过HostRoutePredicateFactory创建Predicate进行路由判断
@Component
public class MyHostRoutePredicateFactory extends AbstractRoutePredicateFactory<MyHostRoutePredicateFactory.Config> {

  public MyHostRoutePredicateFactory() {
      // Config 类作为 Predicate 的配置参数类
      super(Config.class);
  }
  public static class Config {
      // 路由匹配规则
      private String hostName;

      public String getHostName() {
        return hostName;
      }

      public void setHostName(String hostName) {
        this.hostName = hostName;
      }
  }
  // 生成一个 Predicate 实例
  @Override
  public Predicate<ServerWebExchange> apply(Config config) {
      // 实现匹配逻辑
      return exchange -> {
          // 根据config实现匹配判断
          String host = exchange.getRequest().getURI().getHost();
          // 匹配配置中的域名
          return host.equals(config.getHostName());
      };
  }
}

使用

RouteLocator locator = new RouteLocatorBuilder(router)
  .routes()
  .route("test_route", r -> r.path("/test")
  .filters(f -> f.filter(new MyHostRoutePredicateFactory.Config("www.test.com")))
  .uri("http://localhost:8080"))
  .build();

1.5.3 过滤器

过滤器(Filter) 指的是Spring框架中GatewayFilter的实例，使用过滤器，可以在请求被路由前后对请求进行修改

1.5.3.1 默认过滤器

配置文件中添加过滤器 filters

filters:
	- AddRequestHeader=name,zs          #请求头添加name:zs
	- RemoveRequestHeader=name          #移除请求中一个请求头
	- AddRequestParameter=color,blue    #请求参数添加color:blue
	- AddResponseHeader=phone,973345344 #响应头添加phone:973345344
	- RemoveResponseHeader=phone,973345344 #响应头移除一个响应头phone
	- PrefixPath=/mypath			    #添加路径前缀/mypath
	- StripPrefix=n					    #删除路径前缀n个
	- RequestRateLimiter=n				 #限制请求流量

Spring Cloud Gateway内置的多种过滤器类，例如:

AddRequestHeader GatewayFilter：在请求头中添加参数
PrefixPath GatewayFilter：请求路径前缀
Hystrix GatewayFilter：断路器
RateLimit GatewayFilter：限流
Retry GatewayFilter：重试

1.5.3.2 局部过滤器

spring:
  cloud:
    gateway:
      routes:
      - id: user-service
        uri: lb://userservice
        predicates:
        - Path=/user/**
        filters:         # 过滤器配置
        - AddRequestHeader=token, test # 添加请求头

上述过滤器的含义：

给所有进入userservice的请求添加一个请求头。
请求头的key为token，value为test。
由于当前前过滤器写在微服务的userservice路由下，因此仅仅对访问微服务userservice的请求有效。

1.5.3.3 全局过滤器

spring:
  cloud:
    gateway:
      routes:
        - id: user-service
          uri: lb://userservice
          predicates:
          - Path=/user/**
      default-filters:      # 默认过滤器配置
        - AddRequestHeader=token, test  # 添加请求头

default-filters 的配置和 routes平级。
只要配置在 default-filters 下面的过滤器，会对 routes 配置的所有路由都生效。

1.5.3.4 自定义过滤器

1.5.3.4.1 GatewayFilter

可以通过实现GatewayFilter和Ordered接口自定义Filter来实现请求处理逻辑:

@Component
public class TokenFilter implements GatewayFilter, Ordered {

   @Override
   public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
      //请求处理逻辑
      log.info("请求路径:"+ exchange.getRequest().getPath());

      ServerHttpRequest request = exchange.getRequest();
   MultiValueMap<String, HttpCookie> cookies = request.getCookies();
   List<HttpCookie> tokens = cookies.get("access_token");
   if (tokens == null || tokens.size() == 0) {
      throw new RuntimeException("少了cookie！");
   }

      return chain.filter(exchange);
   }

   @Override
   public int getOrder() {
      return 0;
   }
}

当有多个过滤器时，Order的值决定了过滤器的执行顺序。

数值越大优先级越低，负的越多，优先级越高

设置Order的值有两种方式：

实现Ordered接口，并且重写getOrder方法
使用@Order注解

1.5.3.4.2 GlobalFilter

public class MyFilter implements GlobalFilter {
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        //1.获取请求参数
        //1.这里的request并不是servlet中的request
        //2.返回值是一个多键的map集合、也就是说这个map集合的键可以重复
        MultiValueMap<String, String> params = exchange.getRequest().getQueryParams();
        // 2.获取userName参数
        String userName = params.getFirst("userName");
        // 3.校验
        if ("root".equals(userName)) {
            // 放行
            return chain.filter(exchange);
        }
        // 4.拦截
        // 4.1.禁止访问，设置状态码
        exchange.getResponse().setStatusCode(500);
        // 4.2.结束处理
        return exchange.getResponse().setComplete();
    }
}

1.5.3.4.3 AbstractGatewayFilterFactory

通过继承AbstractGatewayFilterFactory来实现

public class DemoGatewayFilterFactory extends AbstractGatewayFilterFactory<DemoGatewayFilterFactory.Config> {
    @Override
    public GatewayFilter apply(Config config) {
        return null;
    }
    //Config 静态内部类，负责指定网关的参数
    static class Config{
    	private String arg1;
    }
}

注意：DemoGatewayFilterFactory 的命名方式：由Demo + GatewayFilterFactory组成，
其中Demo是自己起名字，GatewayFilterFactory是固定的。
范型中的Config是我们待会要用到的静态内部类，用于声明过滤器中传递的参数

在Spring Cloud Gateway中，自定义的过滤器会在全局过滤器链中生效，不需要显式配置在路由配置中。这是因为AbstractGatewayFilterFactory类已经实现了GatewayFilterFactory接口，并且通过Spring的自动装配机制将其注册到全局过滤器链中，并且可以在任何路由上生效。

需要注意的是，在全局过滤器链中的顺序是根据Spring Bean加载顺序决定的。可以通过设置@Order注解或实现Ordered接口来控制自定义过滤器在全局过滤器链中的顺序。

1.5.3.5 过滤路由过滤器的执行顺序

由上面可知 SpringCloudGateWay 中，有三种过滤器：

默认过滤器 default-filters
只对具体某个路由生效的局部过滤器filters
使用java代码编写的自定义全局过滤器GlobalFilter

在这里插入图片描述
过滤器的执行顺序为：默认过滤器 → 当前路由过滤器 → 自定义全局过滤器

1.6 实际操作

1.6.1 pom.xml

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-gateway</artifactId>
</dependency>

1.6.2 启动类

@SpringBootApplication
@EnableEurekaClient
public class GatewayApplication {

 public static void main(String[] args) {
  SpringApplication.run(GatewayApplication.class, args);
 }
}

1.6.3 配置文件 application.yml

spring:
  application:
    name: cloud-gateway
  cloud:
    gateway:
      routes:
      # 路由的ID，没有固定规则但要求唯一，建议配合服务名
      - id: config_route
       # 匹配后提供服务的路由地址
        uri: http://ityouknow.com
        # 断言，路径相匹配的条件
        predicates:
        - Path=/routeconfig/rest/**
      - id: header_route
        uri: http://ityouknow.com
        predicates:
        - Header=X-Request-Id, \d+

1.7 跨域处理

1.7.1 跨域的概念和原理

跨域：请求位置和被请求位置不同源就会发生跨域。
这里的不同源包括两个点：

域名不同：www.baidu.com 和 www.taobao.com。（IP不同也是相同道理）
端口不同：127.0.0.1:8080和127.0.0.1:8081。

而浏览器又会禁止请求的发起者与服务端发生跨域AJAX请求。
如果发生了跨域请求，服务器端是能够正常响应的，但是响应的结果会被浏览器拦截。

1.7.2 跨域常见解决方案

使用CORS方式。
CORS是一个W3C标准，全称是"跨域资源共享"（Cross-origin resource sharing）。
它允许浏览器向跨源服务器，发出XMLHttpRequest请求，从而克服了AJAX只能同源使用的限制。

1.7.3 gateway中如何解决跨域问题

1.7.3.1 配置文件

配置application.yml文件：

spring:
  cloud:
    gateway:
      globalcors: # 全局的跨域配置
        add-to-simple-url-handler-mapping: true # 解决options请求被拦截问题
               # options请求 就是一种询问服务器是否浏览器可以跨域的请求
               # 如果每次跨域都有询问服务器是否浏览器可以跨域对性能也是损耗
               # 可以配置本次跨域检测的有效期maxAge
               # 在maxAge设置的时间范围内，不去询问，统统允许跨域
        corsConfigurations:
          '[/**]': # 这里的'/**'表示对所有路由生效，可以根据需要调整为特定路径
            allowedOrigins:   # 允许哪些网站的跨域请求
              - "http://localhost:8090"
            allowedMethods:   # 允许的跨域ajax的请求方式
              - "GET"
              - "POST"
              - "DELETE"
              - "PUT"
              - "OPTIONS"
            allowedHeaders: "*"  # 允许在请求中携带的头信息
            allowCredentials: true # 允许在请求中携带cookie
            maxAge: 360000    # 本次跨域检测的有效期(单位毫秒)
                  # 有效期内，跨域请求不会一直发option请求去增大服务器压力

1.7.3.2 编码

import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.http.HttpHeaders;
import org.springframework.http.HttpMethod;
import org.springframework.http.HttpStatus;
import org.springframework.http.server.reactive.ServerHttpRequest;
import org.springframework.http.server.reactive.ServerHttpResponse;
import org.springframework.web.cors.reactive.CorsUtils;
import org.springframework.web.server.ServerWebExchange;
import org.springframework.web.server.WebFilter;
import org.springframework.web.server.WebFilterChain;
import reactor.core.publisher.Mono;

@Configuration
public class CorsConfig {
    private static final String MAX_AGE = "18000L";

    @Bean
    public WebFilter corsFilter() {
        return (ServerWebExchange ctx, WebFilterChain chain) -> {
            ServerHttpRequest request = ctx.getRequest();
            // 使用SpringMvc自带的跨域检测工具类判断当前请求是否跨域
            if (!CorsUtils.isCorsRequest(request)) {
                return chain.filter(ctx);
            }
            HttpHeaders requestHeaders = request.getHeaders();                                  // 获取请求头
            ServerHttpResponse response = ctx.getResponse();                                    // 获取响应对象
            HttpMethod requestMethod = requestHeaders.getAccessControlRequestMethod();          // 获取请求方式对象
            HttpHeaders headers = response.getHeaders();                                        // 获取响应头
            headers.add(HttpHeaders.ACCESS_CONTROL_ALLOW_ORIGIN, requestHeaders.getOrigin());   // 把请求头中的请求源（协议+ip+端口）添加到响应头中（相当于yml中的allowedOrigins）
            headers.addAll(HttpHeaders.ACCESS_CONTROL_ALLOW_HEADERS, requestHeaders.getAccessControlRequestHeaders());
            if (requestMethod != null) {
                headers.add(HttpHeaders.ACCESS_CONTROL_ALLOW_METHODS, requestMethod.name());    // 允许被响应的方法（GET/POST等，相当于yml中的allowedMethods）
            }
            headers.add(HttpHeaders.ACCESS_CONTROL_ALLOW_CREDENTIALS, "true");          // 允许在请求中携带cookie（相当于yml中的allowCredentials）
            headers.add(HttpHeaders.ACCESS_CONTROL_EXPOSE_HEADERS, "*");                // 允许在请求中携带的头信息（相当于yml中的allowedHeaders）
            headers.add(HttpHeaders.ACCESS_CONTROL_MAX_AGE, MAX_AGE);                           // 本次跨域检测的有效期(单位毫秒，相当于yml中的maxAge)
            if (request.getMethod() == HttpMethod.OPTIONS) {                                    // 直接给option请求反回结果
                response.setStatusCode(HttpStatus.OK);
                return Mono.empty();
            }
            return chain.filter(ctx);                                                           // 不是option请求则放行
        };
    }

}

在 Spring-Framework 从 5.3 版本之前，使用以下代码可以让 Spring Cloud Gateway 网关允许跨域：

@Configuration
public class GlobalCorsConfig {
    @Bean
    public CorsWebFilter corsWebFilter() {
        CorsConfiguration config = new CorsConfiguration();
        // 这里仅为了说明问题，配置为放行所有域名，生产环境请对此进行修改
        config.addAllowedOrigin("*");
        // 放行的请求头
        config.addAllowedHeader("*");
        // 放行的请求类型，有 GET, POST, PUT, DELETE, OPTIONS
        config.addAllowedMethod("*");
        // 暴露头部信息
        config.addExposedHeader("*");
        // 是否允许发送 Cookie
        config.setAllowCredentials(true);
        UrlBasedCorsConfigurationSource source = new UrlBasedCorsConfigurationSource();
        source.registerCorsConfiguration("/**", config);
        return new CorsWebFilter(source);
    }
}

而 Spring-Framework 5.3 版本之后，关于 CORS 跨域配置类 CorsConfiguration 中将 addAllowedOrigin 方法名修改为 addAllowedOriginPattern，因此配置了变成了以下这样：

@Configuration
public class GlobalCorsConfig {

    @Bean
    public CorsWebFilter corsWebFilter() {
        CorsConfiguration config = new CorsConfiguration();
        // 这里仅为了说明问题，配置为放行所有域名，生产环境请对此进行修改
        config.addAllowedOriginPattern("*");
        // 放行的请求头
        config.addAllowedHeader("*");
        // 放行的请求类型，有 GET, POST, PUT, DELETE, OPTIONS
        config.addAllowedMethod("*");
        // 暴露头部信息
        config.addExposedHeader("*");
        // 是否允许发送 Cookie
        config.setAllowCredentials(true);
        UrlBasedCorsConfigurationSource source = new UrlBasedCorsConfigurationSource();
        source.registerCorsConfiguration("/**", config);
        return new CorsWebFilter(source);
    }
}

1.8 json配置

在 Spring Cloud Gateway 框架中断言（Predicate）类型除了 Yaml 文件外还有 JSON 数据格式中的配置进行整理。其中 JSON 格式数据类型在动态路由时需使用到，如动态读取数据库中保存的 JSON 格式的路由数据。

如下：Yaml配置文件

spring:
  cloud:
    gateway:
      routes:
      - id: path_route
        uri: http://127.0.0.1:8080
        predicates:
        - Path=/server-a/**,/server-b/**
        - Method=GET,POST

动态路由的JSON格式

{
    "id": "path_route",
    "uri": "http://127.0.0.1:8082",
    "predicates":[
        {
            "name": "Path",
            "args": {
                "_genkey_0": "/server-a/**",
                "_genkey_1": "/server-b/**"
            }
        },{
            "name": "Method",
            "args": {
                "_genkey_0": "GET",
                "_genkey_1": "POST"
        }

    ]
}

其中args中值对应的key，即_genkey_0可以任意定义值，查看源码读取该配置可知，源码通过args.values()获取配置的所有值，所以此处key的命名可任意命名。

参考连接：
https://mp.weixin.qq.com/s/LY66FPCajHkzXJUFlfSNYg
https://blog.csdn.net/h1774733219/article/details/124384527
https://blog.csdn.net/qq_46203643/article/details/127150590
https://mp.weixin.qq.com/s/Y6M1GzrIOBOz6fM12b0uPw

posted @ 2023-08-04 17:30 上善若泪阅读(167) 评论(0) 编辑收藏举报

会员力量，点亮园子希望

刷新页面返回顶部

上善若泪
