OrCAD 系列学习笔记1

1使用OrCAD自带的库，查找元器件资料

| 1、AMPLIFIER.OLB | 共182个零件，存放模拟放大器IC，如CA3280，TL027C，EL4093等。

| 2、ARITHMETIC.OLB | 共182个零件，存放逻辑运算IC，如TC4032B，74LS85等。

| 3、ATOD.OLB | 共618个零件，存放A/D转换IC，如ADC0804，TC7109等。

| 4、DRIVERTRANSCEIVER.OLB | 共632个零件，存放汇流排驱动IC，如74LS244，74LS373等数字IC。

| 5、CAPSYM.OLB共 | 35个零件，存放电源，地，输入输出口，标题栏等。

| 6、CONNECTOR.OLB | 共816个零件，存放连接器，HEADER，CON AT62，RCA JACK等。

| 7、COUNTER.OLB | 共182个零件，存放计数器IC，如74LS90，CD4040B。

| 8、DISCRETE.OLB | 共872个零件，存放分立式元件，如电阻，电容，电感，开关，变压器等常用零件。

| 9、DRAM.OLB | 共623个零件，存放动态存储器，如TMS44C256，MN41100-10等。

| 10、MECHANICAL.OLB | 共6个零件，存放马达，断路器等电机类元件。

| 11、FIFO.OLB。 | 共177个零件，存放先进先出资料暂存器，如40105，SN74LS232

| 12、FILTRE.OLB | 共80个零件，存放滤波器类元件，如MAX270，LTC1065等。

| 13、FPGA.OLB | 存放可编程逻辑器件，如XC6216/LCC。 GATE.OLB共691个零件，存放逻辑门（含CMOS和TLL）。

| 14、LATCH.OLB | 共305个零件，存放锁存器，如4013，74LS73，74LS76等。

| 15、RECEIVER.OLB | 共380个零件，存放线控驱动与接收器。如SN75125，DS275等。

| 16、MECHANICAL.OLB | 共110个零件，存放机构图件，如M HOLE 2，PGASOC-15-F等。

| 17、MICROCONTROLLER.OLB | 共523个零件，存放单晶片微处理器，如68HC11，AT89C51等。

| 18、PROCESSOR.OLB | 共288个零件，存放微处理器，如80386，Z80180等。

| 19、MISC.OLB | 共1567个零件，存放杂项图件，如电表（METER MA），微处理器周边（Z80-DMA）等未分类的零件。

| 20、MISC2.OLB | 共772个零件，存放杂项图件，如TP3071，ZSD100等未分类零件。

| 21、MISCLINEAR.OLB | 共365个零件，存放线性杂项图件（未分类），如14573，4127，VFC32等。

| 22、MISCMEMORY.OLB | 共278个零件，存放记忆体杂项图件（未分类），如28F020，X76F041等。

| 23、MISCPOWER.OLB | 共222个零件，存放高功率杂项图件（未分类），如REF-01，PWR505，TPS67341等。

| 24、MUXDECODER.OLB | 共449个零件，存放解码器，如4511，4555，74AC157等。

| 25、OPAMP.OLB | 共610个零件，存放运放，如101，1458，UA741等。

| 26、PASSIVEFILTER.OLB | 共14个零件，存放被动式滤波器，如DIGNSFILTER，RS1517T，LINE FILTER等。

| 27、PLD.OLB | 共355个零件，存放可编程逻辑器件，如22V10，10H8等。

| 28、PROM.OLB | 共811个零件，存放只读记忆体运算放大器，如18SA46，XL93C46等。

| 29、REGULATOR.OLB | 共549个零件，存放稳压IC，如78xxx，79xxx等。

| 30、SHIFTREGISTER.OLB | 共610个零件，存放移位寄存器，如4006

| 经常使用CAPSYM和DISCRETE这两个库 电感 名称：CHOKE 电容名称:CAP,带极性 CAP POL 电阻：R Cadence 版本17.4库路径：安装目录\Cadence\SPB_17.4\tools\capture\library

2 offpage 符号

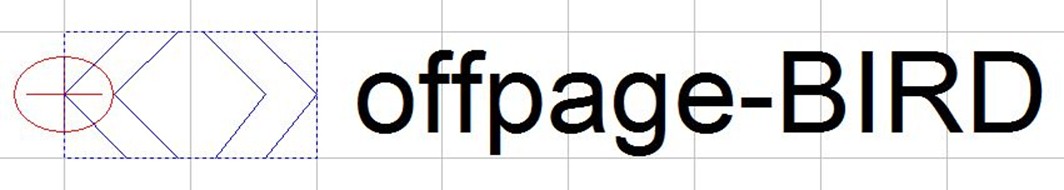

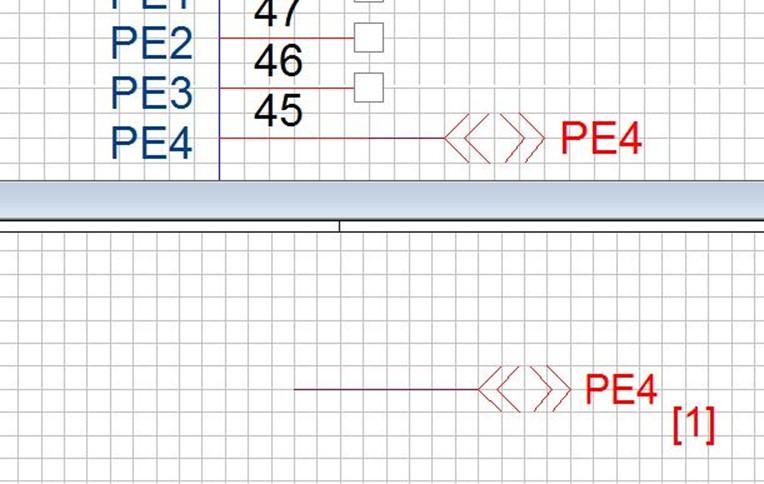

OrCAD 在不同的Page之间需要使用 offpage符号，在原理图库中创建 NEW Symbol ，选择Off-Page Connector，画线创建符号、调整大小和name。创建结果如下

3 整理Allegro封装库

将FootprintExpert生成的封装和之前创建的封装规整到一个文件夹下
