批量生成组态王画面
在一些大型工程中,点位特别多,几千甚至上万,这些点需要在画面中显示出来,但格式要求很简单,简单的指示灯,标签,输入输出框就可以.
这时,可以利用组态王的导入导出功能,将变量批量生成画面.

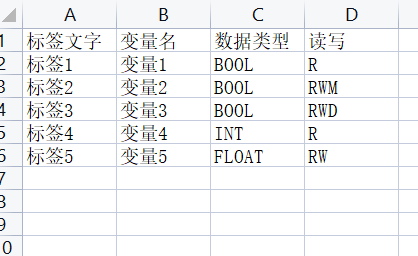

变量需提前整理好,放在excel里面,
读写列中 RWM 是指脉冲方式控制的数字量 在画面上按下置位,松开复位
RWD 是指电平方式控制的数字量 短按置位 长按复位
然后,把需要生成画面的数据,复制到文本文件,运行python程序即可生成,可以导入组态王的生成画面的XML文件
''' 用于生成组态王画面 弹窗式画面,包括指示灯,按钮(点击标签),数值显示,数值修改 ''' import datetime def 标签长度计算(字符串): 字符串长度 = len(字符串) 汉字数量 = 0 for 字 in 字符串: if '\u4e00' <= 字 <= '\u9fff': 汉字数量 += 1 非汉字数量 = 字符串长度 - 汉字数量 标签长度 = 汉字数量 * 20 + 非汉字数量 * 10 return 标签长度 输入文件路径 = r"C:\Users\DP\Documents\姬超\工作\武夷新区恒冰冷链物流项目(1)\电气部分-3.1\画面 程序\上位机\py\输入文件测试.txt" 输入文件 = open(输入文件路径,'r',encoding = "utf-8") # 读数据 数据列表 = [] for 行文本 in 输入文件: 数据列表.append(行文本.replace('\n','').split('\t')) 输入文件.close() # 定义输出文件各部件 # 起始编号,生成前需要修改 图形编号 = 6484 起始坐标 = [20,30] 行间隔 = 40 列间隔 = 300 指示灯与标签间隔 = 40 指示灯与数值显示间距 = 180 标签高度 = 30 # 标签宽度为每个字20 每个半角字10 画面名称 = "自动生成的画面" + datetime.datetime.now().strftime('%H%M%S') 文件头 = r'''<?xml version="1.0" encoding="UTF-16" standalone="yes"?> <Picture> <Pic PictureGroupName="画面.弹窗" PicName="压缩机A" PicDocuVer="7.5" IsTitle="1" PictureType="2" IsChangeSize="1" FrameType="1" DocumentTop="84" DocumentLeft="481" DocumentBottom="1000" DocumentRight="1912" BackgroundCorlor="#04040400" PictureHeigth="1431" PictureWidth="916" PictureLeftTopX="0" PictureLeftTopY="0" Comment="" PriorityLevel="1" SecurityZoneID="1"> <Element Number="6"> ''' 文件尾 = r''' </Element> <PicScript IntervalTime="3000"> <Script Name="Show"><![CDATA[]]> </Script> <Script Name="While"><![CDATA[]]> </Script> <Script Name="Close"><![CDATA[]]> </Script> </PicScript> </Pic></Picture> ''' 指示灯模板 = r''' <Ellipse Name="" Top="" Left="" Bottom="" Right="" AlignType="1" PenStyle="0" PenColor="#FFFFFF00" BrushStyle="0" BrushColor="#86868600" BrushHatch="0" BrushFillStyle="0" BrushFromCorlor="#86868600" BrushToCorlor="#00000000" IsLock="0" Comment=""> <Link LinkType="FullFillProperty" Express="\\local\J事故风机1运行馈" Brush="{{192,192,192,0,0,0.000000},{0,255,0,0,0,1.000000}}"/> </Ellipse> ''' 普通标签模板 = r''' <Label Name="" Top="" Left="" Bottom="" Right="" AlignType="1" PenStyle="0" PenColor="#00000000" BrushStyle="0" BrushColor="#FFFFFF00" BrushHatch="0" BrushFillStyle="0" BrushFromCorlor="#FFFFFF00" BrushToCorlor="#00000000" IsLock="0" Comment="" FontCorlor="#FFFFFF00" FontStyle="0" FontHeigth="30" FontWidth="10" FontIndex="0" FontHeight="-30" FontEscapement="0" FontOrientation="0" FontWeight="400" FontItalic="0" FontCharSet="0" FontOutPrecision1="3" FontClipPrecision="2" FontQuality="1" FontPitchAndFamily="2" FontName="宋体" TextCont="标签11" Director="0"> </Label> ''' 不自复标签按钮模板 = r''' <Label Name="" Top="" Left="" Bottom="" Right="" AlignType="1" PenStyle="0" PenColor="#00000000" BrushStyle="0" BrushColor="#FFFFFF00" BrushHatch="0" BrushFillStyle="0" BrushFromCorlor="#FFFFFF00" BrushToCorlor="#00000000" IsLock="0" Comment="" FontCorlor="#FFFFFF00" FontStyle="0" FontHeigth="30" FontWidth="10" FontIndex="0" FontHeight="-30" FontEscapement="0" FontOrientation="0" FontWeight="400" FontItalic="0" FontCharSet="0" FontOutPrecision1="3" FontClipPrecision="2" FontQuality="1" FontPitchAndFamily="2" FontName="宋体" TextCont="置位/长按复位" Director="0"> <Link LinkType="CommandScript" Tip="" Key="无" Priority="0" Section="1"> <DownLink LinkType="DownLink"><![CDATA[\\local\J急停按钮馈=1;]]></DownLink> <WhileLink LinkType="WhileLink"><![CDATA[\\local\J急停按钮馈=0;]]></WhileLink> <UpLink LinkType="UpLink" Interval="800"><![CDATA[]]></UpLink> <MoveInLink LinkType="MoveInLink"><![CDATA[]]></MoveInLink> <MoveOutLink LinkType="MoveOutLink"><![CDATA[]]></MoveOutLink> </Link> </Label> ''' 自复标签按钮模板 = r''' <Label Name="" Top="" Left="" Bottom="" Right="" AlignType="1" PenStyle="0" PenColor="#00000000" BrushStyle="0" BrushColor="#FFFFFF00" BrushHatch="0" BrushFillStyle="0" BrushFromCorlor="#FFFFFF00" BrushToCorlor="#00000000" IsLock="0" Comment="" FontCorlor="#FFFFFF00" FontStyle="0" FontHeigth="30" FontWidth="10" FontIndex="0" FontHeight="-30" FontEscapement="0" FontOrientation="0" FontWeight="400" FontItalic="0" FontCharSet="0" FontOutPrecision1="3" FontClipPrecision="2" FontQuality="1" FontPitchAndFamily="2" FontName="宋体" TextCont="按置松复" Director="0"> <Link LinkType="CommandScript" Tip="" Key="无" Priority="0" Section="1"> <DownLink LinkType="DownLink"><![CDATA[\\local\J急停按钮馈=1;]]></DownLink> <WhileLink LinkType="WhileLink"><![CDATA[]]></WhileLink> <UpLink LinkType="UpLink" Interval="1000"><![CDATA[\\local\J急停按钮馈=0;]]></UpLink> <MoveInLink LinkType="MoveInLink"><![CDATA[]]></MoveInLink> <MoveOutLink LinkType="MoveOutLink"><![CDATA[]]></MoveOutLink> </Link> </Label> ''' 数值显示模板 = r''' <Label Name="" Top="" Left="" Bottom="" Right="" AlignType="1" PenStyle="0" PenColor="#00000000" BrushStyle="0" BrushColor="#FFFFFF00" BrushHatch="0" BrushFillStyle="0" BrushFromCorlor="#FFFFFF00" BrushToCorlor="#00000000" IsLock="0" Comment="" FontCorlor="#00FF0000" FontStyle="0" FontHeigth="31" FontWidth="10" FontIndex="0" FontHeight="-31" FontEscapement="0" FontOrientation="0" FontWeight="400" FontItalic="0" FontCharSet="0" FontOutPrecision1="3" FontClipPrecision="2" FontQuality="1" FontPitchAndFamily="2" FontName="宋体" TextCont="000.0" Director="0"> <Link LinkType="AnalogOutput" Express="\\local\TA泵投入数量" IntNum="4" DecimalNum="0" Binary="0"/> </Label> ''' 数值修改模板 = r''' <Label Name="" Top="" Left="" Bottom="" Right="" AlignType="1" PenStyle="0" PenColor="#00000000" BrushStyle="0" BrushColor="#FFFFFF00" BrushHatch="0" BrushFillStyle="0" BrushFromCorlor="#FFFFFF00" BrushToCorlor="#00000000" IsLock="0" Comment="" FontCorlor="#00FF0000" FontStyle="0" FontHeigth="31" FontWidth="10" FontIndex="0" FontHeight="-31" FontEscapement="0" FontOrientation="0" FontWeight="400" FontItalic="0" FontCharSet="0" FontOutPrecision1="3" FontClipPrecision="2" FontQuality="1" FontPitchAndFamily="2" FontName="宋体" TextCont="000.0" Director="0"> <Link LinkType="AnalogOutput" Express="\\local\TA泵投入数量" IntNum="4" DecimalNum="0" Binary="0"/> <Link LinkType="AnalogInput" Express="\\local\TA泵投入数量" Tip="请输入" Key="无" Priority="0" Section="1" MinValue="-1014" MaxValue="9898"/> </Label> ''' 元素数量统计 = 0 文件内容 = '' 临时文本 = '' 临时文本 = 文件头 元素数量 = len(数据列表) * 2 # 画面名称 和 元素数量 相关的更改 临时文本 = 临时文本.replace(r'Element Number="6"',r'Element Number="' + str(元素数量) + r'"') 临时文本 = 临时文本.replace(r'PicName="压缩机A"',r'PicName="' + 画面名称 + datetime.datetime.now().strftime('%H%M%S') + r'"') 文件内容 += 临时文本 '''数据列表的格式要求 [0]->标签名 [1]->变量名 [2]->数据类型 [3]->读写类型 ''' # 行数 和 列数 最终要替换为for循环 行数 = 1 列数 = 1 for 数据行 in 数据列表: if 数据行[2] == 'BOOL': '''生成指示灯''' # 编辑指示灯部分 临时文本 = 指示灯模板 # 定义图形名称 图形编号 += 1 临时文本 = 临时文本.replace(r'Name=""',r'Name="Graph' + str(图形编号) + r'"') # 定义指示灯位置 临时文本 = 临时文本.replace(r'Top=""',r'Top="' + str(起始坐标[1] + (行数-1)*行间隔) + r'"') 临时文本 = 临时文本.replace(r'Left=""',r'Left="' + str(起始坐标[0] + (列数-1)*列间隔) + r'"') 临时文本 = 临时文本.replace(r'Bottom=""',r'Bottom="' + str(起始坐标[1] + (行数-1)*行间隔 + 30) + r'"') 临时文本 = 临时文本.replace(r'Right=""',r'Right="' + str(起始坐标[0] + (列数-1)*列间隔 + 30) + r'"') # 替换指示灯变量 临时文本 = 临时文本.replace(r'Express="\\local\J事故风机1运行馈"',r'Express="\\local' +chr(92) + 数据行[1] + r'"') # 如果是报警变量 则把指示灯改为红色 if 数据行[1].count('警') > 1 or 数据行[1].count('故') > 1: 临时文本 = 临时文本.replace(r'Brush="{{192,192,192,0,0,0.000000},{0,255,0,0,0,1.000000}}"',r'Brush="{{192,192,192,0,0,0.000000},{' + r'255,0,0' + r',0,0,1.000000}}"') 文件内容 += 临时文本 元素数量统计 += 1 if ((数据行[2] == 'BOOL') and (数据行[3] == 'R')) or ((数据行[2] == 'INT') or (数据行[2] == 'LONG') or (数据行[2] == 'FLOAT')): '''生成标签''' # 编辑标签部分 临时文本 = 普通标签模板 # 定义图形名称 图形编号 += 1 临时文本 = 临时文本.replace(r'Name=""',r'Name="Graph' + str(图形编号) + r'"') # 定义标签位置 临时文本 = 临时文本.replace(r'Top=""',r'Top="' + str(起始坐标[1] + (行数-1)*行间隔) + r'"') 临时文本 = 临时文本.replace(r'Left=""',r'Left="' + str(起始坐标[0] + 指示灯与标签间隔 + (列数-1)*列间隔) + r'"') 临时文本 = 临时文本.replace(r'Bottom=""',r'Bottom="' + str(起始坐标[1] + (行数-1)*行间隔 + 30) + r'"') 临时文本 = 临时文本.replace(r'Right=""',r'Right="' + str(起始坐标[0] + 指示灯与标签间隔 + (列数-1)*列间隔 + 标签长度计算(数据行[0])) + r'"') # 定义标签文本 临时文本 = 临时文本.replace(r'TextCont="标签11"',r'TextCont="' + 数据行[0] + r'"') 文件内容 += 临时文本 元素数量统计 += 1 if (数据行[2] == 'BOOL') and (数据行[3] == 'RWD'): '''不自复,生成可点击标签,短按置位,长按复位''' # 编辑标签部分 临时文本 = 不自复标签按钮模板 # 定义图形名称 图形编号 += 1 临时文本 = 临时文本.replace(r'Name=""',r'Name="Graph' + str(图形编号) + r'"') # 定义标签位置 临时文本 = 临时文本.replace(r'Top=""',r'Top="' + str(起始坐标[1] + (行数-1)*行间隔) + r'"') 临时文本 = 临时文本.replace(r'Left=""',r'Left="' + str(起始坐标[0] + 指示灯与标签间隔 + (列数-1)*列间隔) + r'"') 临时文本 = 临时文本.replace(r'Bottom=""',r'Bottom="' + str(起始坐标[1] + (行数-1)*行间隔 + 30) + r'"') 临时文本 = 临时文本.replace(r'Right=""',r'Right="' + str(起始坐标[0] + 指示灯与标签间隔 + (列数-1)*列间隔 + 标签长度计算(数据行[0])) + r'"') # 定义标签文本 临时文本 = 临时文本.replace(r'TextCont="置位/长按复位"',r'TextCont="' + 数据行[0] + r'"') # 替换变量 临时文本 = 临时文本.replace(r'\\local\J急停按钮馈',r'\\local' +chr(92) + 数据行[1]) 文件内容 += 临时文本 元素数量统计 += 1 if (数据行[2] == 'BOOL') and (数据行[3]) == 'RWM': '''自复,生成可点击标签,按下置位,松开复位''' # 编辑标签部分 临时文本 = 自复标签按钮模板 # 定义图形名称 图形编号 += 1 临时文本 = 临时文本.replace(r'Name=""',r'Name="Graph' + str(图形编号) + r'"') # 定义标签位置 临时文本 = 临时文本.replace(r'Top=""',r'Top="' + str(起始坐标[1] + (行数-1)*行间隔) + r'"') 临时文本 = 临时文本.replace(r'Left=""',r'Left="' + str(起始坐标[0] + 指示灯与标签间隔 + (列数-1)*列间隔) + r'"') 临时文本 = 临时文本.replace(r'Bottom=""',r'Bottom="' + str(起始坐标[1] + (行数-1)*行间隔 + 30) + r'"') 临时文本 = 临时文本.replace(r'Right=""',r'Right="' + str(起始坐标[0] + 指示灯与标签间隔 + (列数-1)*列间隔 + 标签长度计算(数据行[0])) + r'"') # 定义标签文本 临时文本 = 临时文本.replace(r'TextCont="按置松复"',r'TextCont="' + 数据行[0] + r'"') # 替换变量 临时文本 = 临时文本.replace(r'\\local\J急停按钮馈',r'\\local' +chr(92) + 数据行[1]) 文件内容 += 临时文本 元素数量统计 += 1 if ((数据行[2] == 'INT') or (数据行[2] == 'LONG') or (数据行[2] == 'FLOAT')) and (数据行[3] == 'R'): '''生成数值显示''' # 编辑标签部分 临时文本 = 数值显示模板 # 定义图形名称 图形编号 += 1 临时文本 = 临时文本.replace(r'Name=""',r'Name="Graph' + str(图形编号) + r'"') # 定义标签位置 临时文本 = 临时文本.replace(r'Top=""',r'Top="' + str(起始坐标[1] + (行数-1)*行间隔) + r'"') 临时文本 = 临时文本.replace(r'Left=""',r'Left="' + str(起始坐标[0] + 指示灯与数值显示间距 + (列数-1)*列间隔) + r'"') 临时文本 = 临时文本.replace(r'Bottom=""',r'Bottom="' + str(起始坐标[1] + (行数-1)*行间隔 + 30) + r'"') 临时文本 = 临时文本.replace(r'Right=""',r'Right="' + str(起始坐标[0] + 指示灯与数值显示间距 + (列数-1)*列间隔 + 50) + r'"') # 替换变量 临时文本 = 临时文本.replace(r'Express="\\local\TA泵投入数量',r'Express="\\local' +chr(92) + 数据行[1]) 文件内容 += 临时文本 元素数量统计 += 1 if ((数据行[2] == 'INT') or (数据行[2] == 'LONG') or (数据行[2] == 'FLOAT')) and (数据行[3] == 'RW'): '''生成数值编辑''' # 编辑标签部分 临时文本 = 数值修改模板 # 定义图形名称 图形编号 += 1 临时文本 = 临时文本.replace(r'Name=""',r'Name="Graph' + str(图形编号) + r'"') # 定义标签位置 临时文本 = 临时文本.replace(r'Top=""',r'Top="' + str(起始坐标[1] + (行数-1)*行间隔) + r'"') 临时文本 = 临时文本.replace(r'Left=""',r'Left="' + str(起始坐标[0] + 指示灯与数值显示间距 + (列数-1)*列间隔) + r'"') 临时文本 = 临时文本.replace(r'Bottom=""',r'Bottom="' + str(起始坐标[1] + (行数-1)*行间隔 + 30) + r'"') 临时文本 = 临时文本.replace(r'Right=""',r'Right="' + str(起始坐标[0] + 指示灯与数值显示间距 + (列数-1)*列间隔 + 50) + r'"') # 替换变量 临时文本 = 临时文本.replace(r'Express="\\local\TA泵投入数量',r'Express="\\local' +chr(92) + 数据行[1]) 文件内容 += 临时文本 元素数量统计 += 1 行数 += 1 if (起始坐标[1] + (行数-1)*行间隔) > 800: 行数 = 1 列数 += 1 if 列数 > 3: 行数 = 1 列数 = 1 print("画面可能已经画不下了,总共画了 " + str(元素数量统计) + " 个元素") break 文件内容 += 文件尾 输出文件路径 = r"C:\Users\DP\Documents\姬超\工作\武夷新区恒冰冷链物流项目(1)\电气部分-3.1\画面 程序\上位机\py\输出文件" + datetime.datetime.now().strftime('%H%M%S') + ".xml" 输出文件 = open(输出文件路径,'w',encoding = "utf-16") 输出文件.write(文件内容) 输出文件.close()
