- 时钟树
- main.c
- clkconfig.h
- clkconfig.c

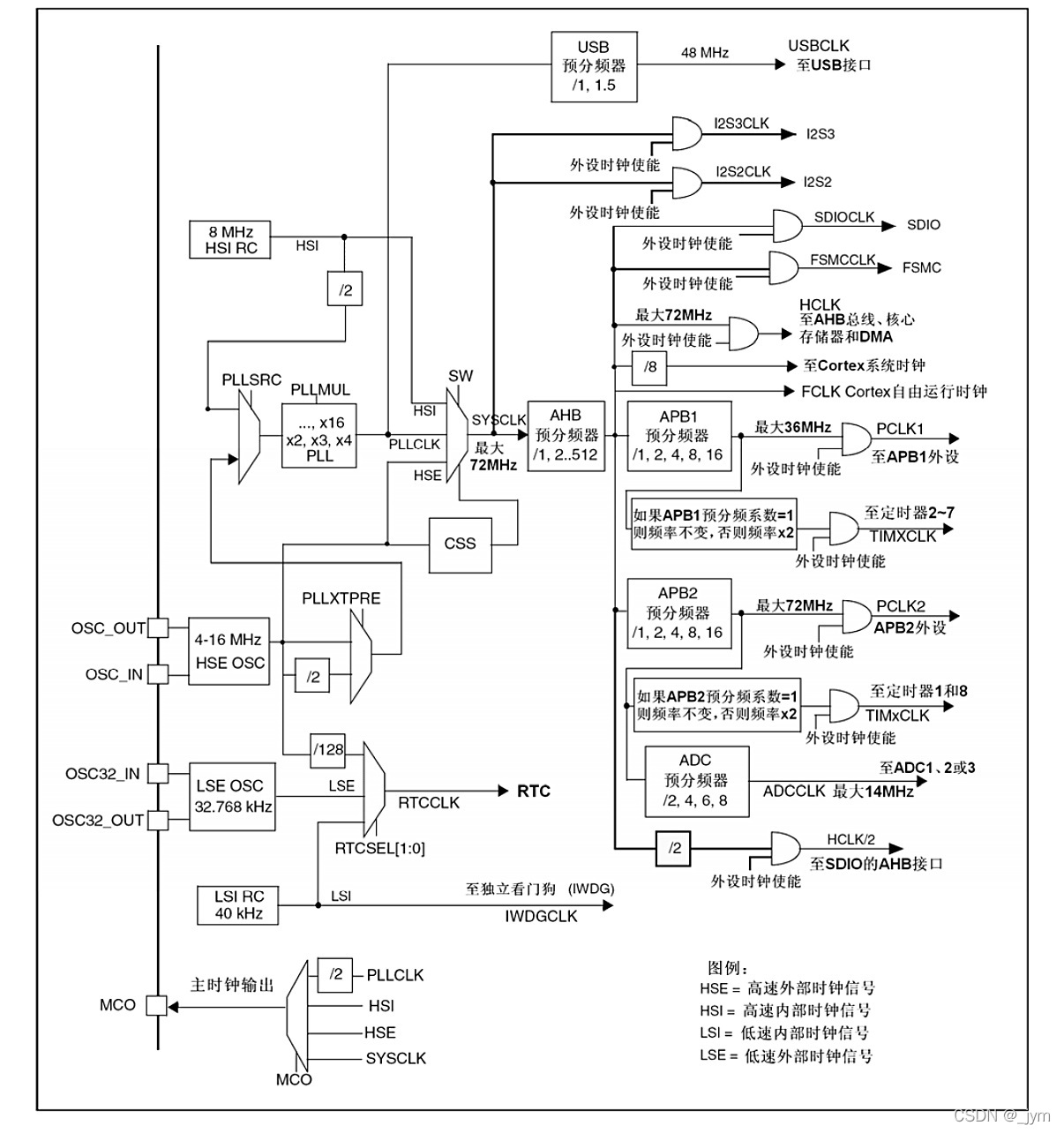

HSE_SetSysClock和HSI_SetSysClock这两个函数就是根据上面这个时钟树编写的。
这个实验是通过HSE或者HSI配置系统时钟，结果就是，用HSE比HSI灯闪的快点，因为代码设置的是使用HSE时，SYSCLK=72，而使用HSI时，SYSCLK=64。那个RCC_MCOConfig控制的是MCO，MCO也就是微控制器时钟输出引脚，可以通过示波器查看MCO引脚时钟输出来验证系统时钟配置情况，MCO的时钟来源可以是HSE,HSI,PLLCLK/2,SYSCLK。
/*
* 配置MCO引脚：PA8 对外提供时钟，最高频率不能超过IO口的翻转频率50MHZ
* MCO 时钟来源可以是：PLLCLK/2 ,HSI,HSE,SYSCLK
*/
#include "stm32f10x.h"
#include "bsp_led.h"
#include "bsp_clkconfig.h"
#include "bsp_mcooutput.h"
// 软件延时函数，使用不同的系统时钟，延时不一样
void Delay(__IO u32 nCount);
/**
* @brief 主函数
* @param 无
* @retval 无
*/
int main(void)
{
// 程序来到main函数之前，启动文件：statup_stm32f10x_hd.s已经调用
// SystemInit()函数把系统时钟初始化成72MHZ
// SystemInit()在system_stm32f10x.c中定义
// 如果用户想修改系统时钟，可自行编写程序修改
// 重新设置系统时钟，这时候可以选择使用HSE还是HSI
// 使用HSE时，SYSCLK = 8M * RCC_PLLMul_x, x:[2,3,...16],最高是128M
//HSE_SetSysClock(RCC_PLLMul_9);
// 使用HSI时，SYSCLK = 4M * RCC_PLLMul_x, x:[2,3,...16],最高是64MH
HSI_SetSysClock(RCC_PLLMul_16);
// MCO 引脚初始化
MCO_GPIO_Config();
// 设置MCO引脚输出时钟，用示波器即可在PA8测量到输出的时钟信号，
// 我们可以把PLLCLK/2作为MCO引脚的时钟来检测系统时钟是否配置准确
// MCO引脚输出可以是HSE,HSI,PLLCLK/2,SYSCLK
//RCC_MCOConfig(RCC_MCO_HSE);
//RCC_MCOConfig(RCC_MCO_HSI);
//RCC_MCOConfig(RCC_MCO_PLLCLK_Div2);
RCC_MCOConfig(RCC_MCO_SYSCLK);
// LED 端口初始化
LED_GPIO_Config();
while (1)
{
LED1( ON ); // 亮
Delay(0x0FFFFF);
LED1( OFF ); // 灭
Delay(0x0FFFFF);
}
}
// 软件延时函数，使用不同的系统时钟，延时不一样
void Delay(__IO uint32_t nCount)
{
for(; nCount != 0; nCount--);
}
/*********************************************END OF FILE**********************/
#ifndef __CLKCONFIG_H
#define __CLKCONFIG_H
#include "stm32f10x.h"
void HSE_SetSysClock(uint32_t pllmul);
void HSI_SetSysClock(uint32_t pllmul);
#endif /* __CLKCONFIG_H */
#include "bsp_clkconfig.h"
#include "stm32f10x_rcc.h"
/*
* 使用HSE时，设置系统时钟的步骤
* 1、开启HSE ，并等待 HSE 稳定
* 2、设置 AHB、APB2、APB1的预分频因子
* 3、设置PLL的时钟来源，和PLL的倍频因子，设置各种频率主要就是在这里设置
* 4、开启PLL，并等待PLL稳定
* 5、把PLLCK切换为系统时钟SYSCLK
* 6、读取时钟切换状态位，确保PLLCLK被选为系统时钟
*/
/* 设置 系统时钟:SYSCLK, AHB总线时钟:HCLK, APB2总线时钟:PCLK2, APB1总线时钟:PCLK1
* PCLK2 = HCLK = SYSCLK
* PCLK1 = HCLK/2,最高只能是36M
* 参数说明：pllmul是PLL的倍频因子，在调用的时候可以是：RCC_PLLMul_x , x:[2,3,...16]
* 举例：User_SetSysClock(RCC_PLLMul_9); 则设置系统时钟为：8MHZ * 9 = 72MHZ
* User_SetSysClock(RCC_PLLMul_16); 则设置系统时钟为：8MHZ * 16 = 128MHZ，超频慎用
*
* HSE作为时钟来源，经过PLL倍频作为系统时钟，这是通常的做法
*/
void HSE_SetSysClock(uint32_t pllmul)
{
__IO uint32_t StartUpCounter = 0, HSEStartUpStatus = 0;
// 把RCC外设初始化成复位状态，这句是必须的
RCC_DeInit();
//使能HSE，开启外部晶振，开发板用的是8M
RCC_HSEConfig(RCC_HSE_ON);
// 等待 HSE 启动稳定
HSEStartUpStatus = RCC_WaitForHSEStartUp();
// 只有 HSE 稳定之后则继续往下执行
if (HSEStartUpStatus == SUCCESS)
{
//----------------------------------------------------------------------//
// 使能FLASH 预存取缓冲区
FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);
// SYSCLK周期与闪存访问时间的比例设置，这里统一设置成2
// 设置成2的时候，SYSCLK低于48M也可以工作，如果设置成0或者1的时候，
// 如果配置的SYSCLK超出了范围的话，则会进入硬件错误，程序就死了
// 0：0 < SYSCLK <= 24M
// 1：24< SYSCLK <= 48M
// 2：48< SYSCLK <= 72M
FLASH_SetLatency(FLASH_Latency_2);
//----------------------------------------------------------------------//
// AHB预分频因子设置为1分频，HCLK = SYSCLK
RCC_HCLKConfig(RCC_SYSCLK_Div1);
// APB2预分频因子设置为1分频，PCLK2 = HCLK
RCC_PCLK2Config(RCC_HCLK_Div1);
// APB1预分频因子设置为1分频，PCLK1 = HCLK/2
RCC_PCLK1Config(RCC_HCLK_Div2);
//-----------------设置各种频率主要就是在这里设置-------------------//
// 设置PLL时钟来源为HSE，设置PLL倍频因子
// PLLCLK = 8MHz * pllmul
RCC_PLLConfig(RCC_PLLSource_HSE_Div1, pllmul);
//------------------------------------------------------------------//
// 开启PLL
RCC_PLLCmd(ENABLE);
// 等待 PLL稳定
while (RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)
{
}
// 当PLL稳定之后，把PLL时钟切换为系统时钟SYSCLK
RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);
// 读取时钟切换状态位，确保PLLCLK被选为系统时钟
while (RCC_GetSYSCLKSource() != 0x08)
{
}
}
else
{ // 如果HSE开启失败，那么程序就会来到这里，用户可在这里添加出错的代码处理
// 当HSE开启失败或者故障的时候，单片机会自动把HSI设置为系统时钟，
// HSI是内部的高速时钟，8MHZ
while (1)
{
}
}
}
/*
* 使用HSI时，设置系统时钟的步骤
* 1、开启HSI ，并等待 HSI 稳定
* 2、设置 AHB、APB2、APB1的预分频因子
* 3、设置PLL的时钟来源，和PLL的倍频因子，设置各种频率主要就是在这里设置
* 4、开启PLL，并等待PLL稳定
* 5、把PLLCK切换为系统时钟SYSCLK
* 6、读取时钟切换状态位，确保PLLCLK被选为系统时钟
*/
/* 设置 系统时钟:SYSCLK, AHB总线时钟:HCLK, APB2总线时钟:PCLK2, APB1总线时钟:PCLK1
* PCLK2 = HCLK = SYSCLK
* PCLK1 = HCLK/2,最高只能是36M
* 参数说明：pllmul是PLL的倍频因子，在调用的时候可以是：RCC_PLLMul_x , x:[2,3,...16]
* 举例：HSI_SetSysClock(RCC_PLLMul_9); 则设置系统时钟为：4MHZ * 9 = 36MHZ
* HSI_SetSysClock(RCC_PLLMul_16); 则设置系统时钟为：4MHZ * 16 = 64MHZ
*
* HSI作为时钟来源，经过PLL倍频作为系统时钟，这是在HSE故障的时候才使用的方法
* HSI会因为温度等原因会有漂移，不稳定，一般不会用HSI作为时钟来源，除非是迫不得已的情况
* 如果HSI要作为PLL时钟的来源的话，必须二分频之后才可以，即HSI/2，而PLL倍频因子最大只能是16
* 所以当使用HSI的时候，SYSCLK最大只能是4M*16=64M
*/
void HSI_SetSysClock(uint32_t pllmul)
{
__IO uint32_t HSIStartUpStatus = 0;
// 把RCC外设初始化成复位状态，这句是必须的
RCC_DeInit();
//使能HSI
RCC_HSICmd(ENABLE);
// 等待 HSI 就绪
HSIStartUpStatus = RCC->CR & RCC_CR_HSIRDY;
// 只有 HSI就绪之后则继续往下执行
if (HSIStartUpStatus == RCC_CR_HSIRDY)
{
//----------------------------------------------------------------------//
// 使能FLASH 预存取缓冲区
FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);
// SYSCLK周期与闪存访问时间的比例设置，这里统一设置成2
// 设置成2的时候，SYSCLK低于48M也可以工作，如果设置成0或者1的时候，
// 如果配置的SYSCLK超出了范围的话，则会进入硬件错误，程序就死了
// 0：0 < SYSCLK <= 24M
// 1：24< SYSCLK <= 48M
// 2：48< SYSCLK <= 72M
FLASH_SetLatency(FLASH_Latency_2);
//----------------------------------------------------------------------//
// AHB预分频因子设置为1分频，HCLK = SYSCLK
RCC_HCLKConfig(RCC_SYSCLK_Div1);
// APB2预分频因子设置为1分频，PCLK2 = HCLK
RCC_PCLK2Config(RCC_HCLK_Div1);
// APB1预分频因子设置为1分频，PCLK1 = HCLK/2
RCC_PCLK1Config(RCC_HCLK_Div2);
//-----------------设置各种频率主要就是在这里设置-------------------//
// 设置PLL时钟来源为HSE，设置PLL倍频因子
// PLLCLK = 4MHz * pllmul
RCC_PLLConfig(RCC_PLLSource_HSI_Div2, pllmul);
//------------------------------------------------------------------//
// 开启PLL
RCC_PLLCmd(ENABLE);
// 等待 PLL稳定
while (RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)
{
}
// 当PLL稳定之后，把PLL时钟切换为系统时钟SYSCLK
RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);
// 读取时钟切换状态位，确保PLLCLK被选为系统时钟
while (RCC_GetSYSCLKSource() != 0x08)
{
}
}
else
{ // 如果HSI开启失败，那么程序就会来到这里，用户可在这里添加出错的代码处理
// 当HSE开启失败或者故障的时候，单片机会自动把HSI设置为系统时钟，
// HSI是内部的高速时钟，8MHZ
while (
