Altium Designer20 PCB板子绘制

2022-01-28 21:56  jym蒟蒻  阅读(581)  评论(0)  编辑  收藏  举报

版层

top layer 顶层
bottom layer 底层

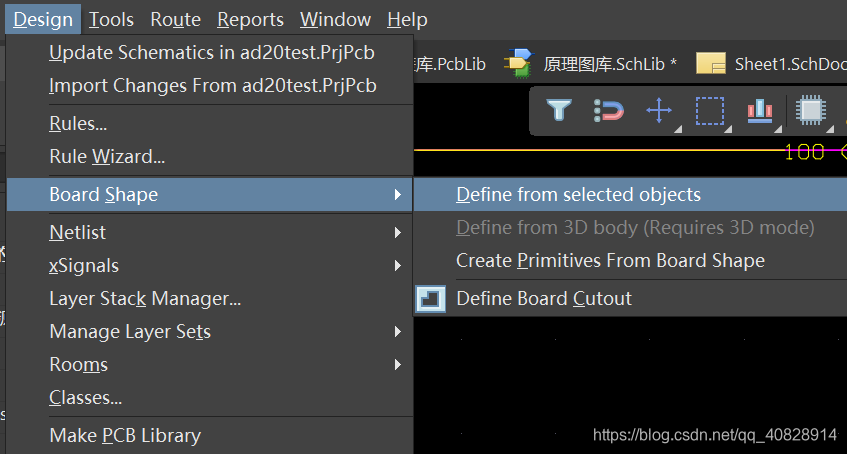

设置板子大小

在这里插入图片描述

布局

过孔

top layer层连到bottom layer层。通过via连接。
在这里插入图片描述

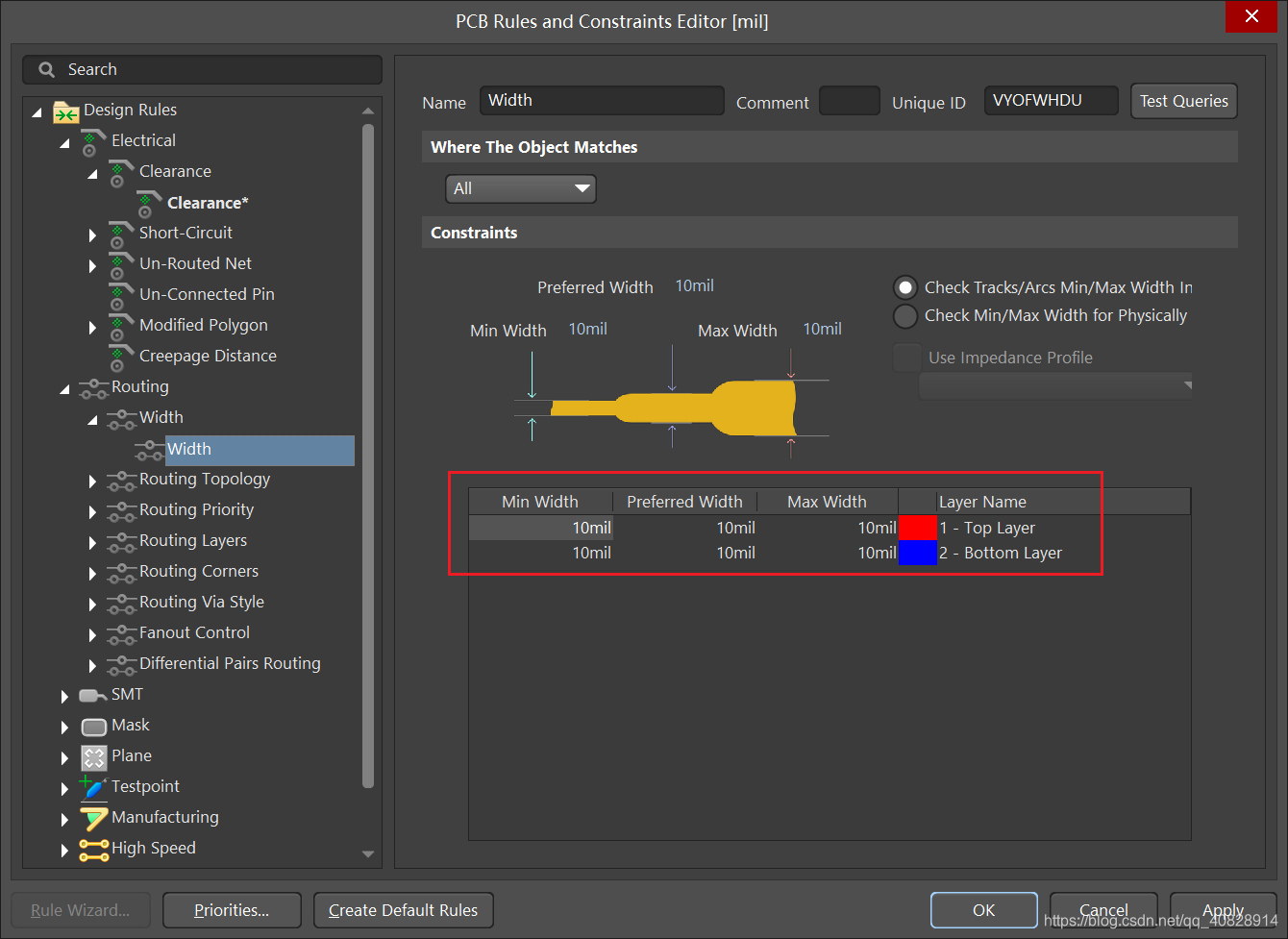

设置线宽

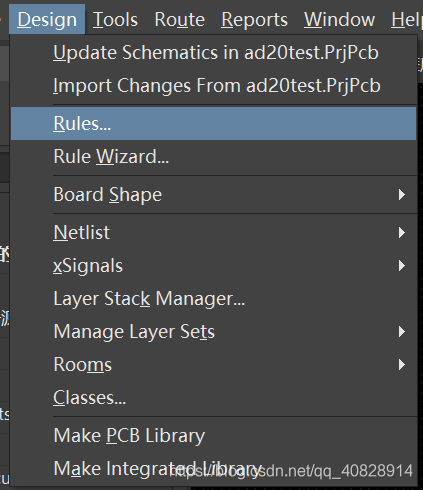

在design rules里可以设置线宽。
在这里插入图片描述
在这里插入图片描述

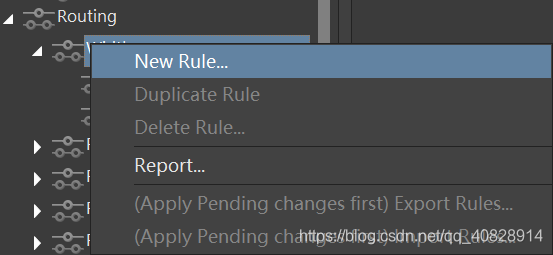

右键new rule
在这里插入图片描述

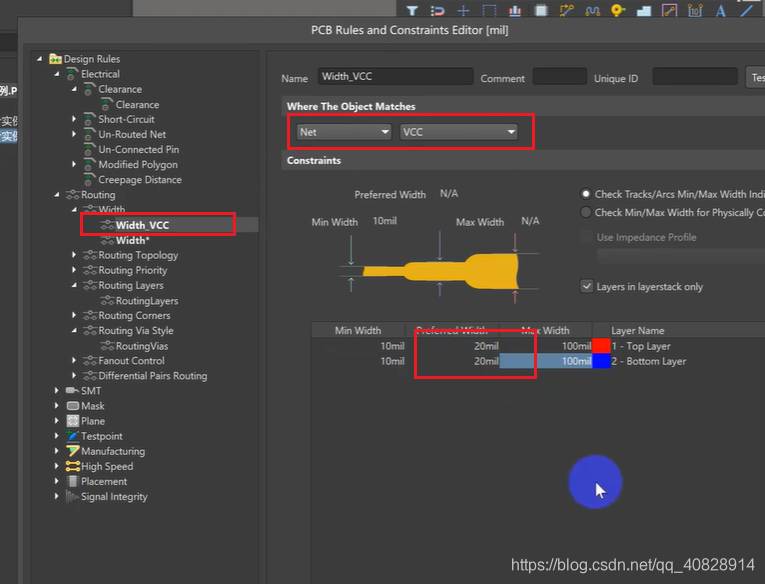

可以新增线宽，电源设置成20mil
在这里插入图片描述
还可以设置很多其他的线宽
在这里插入图片描述

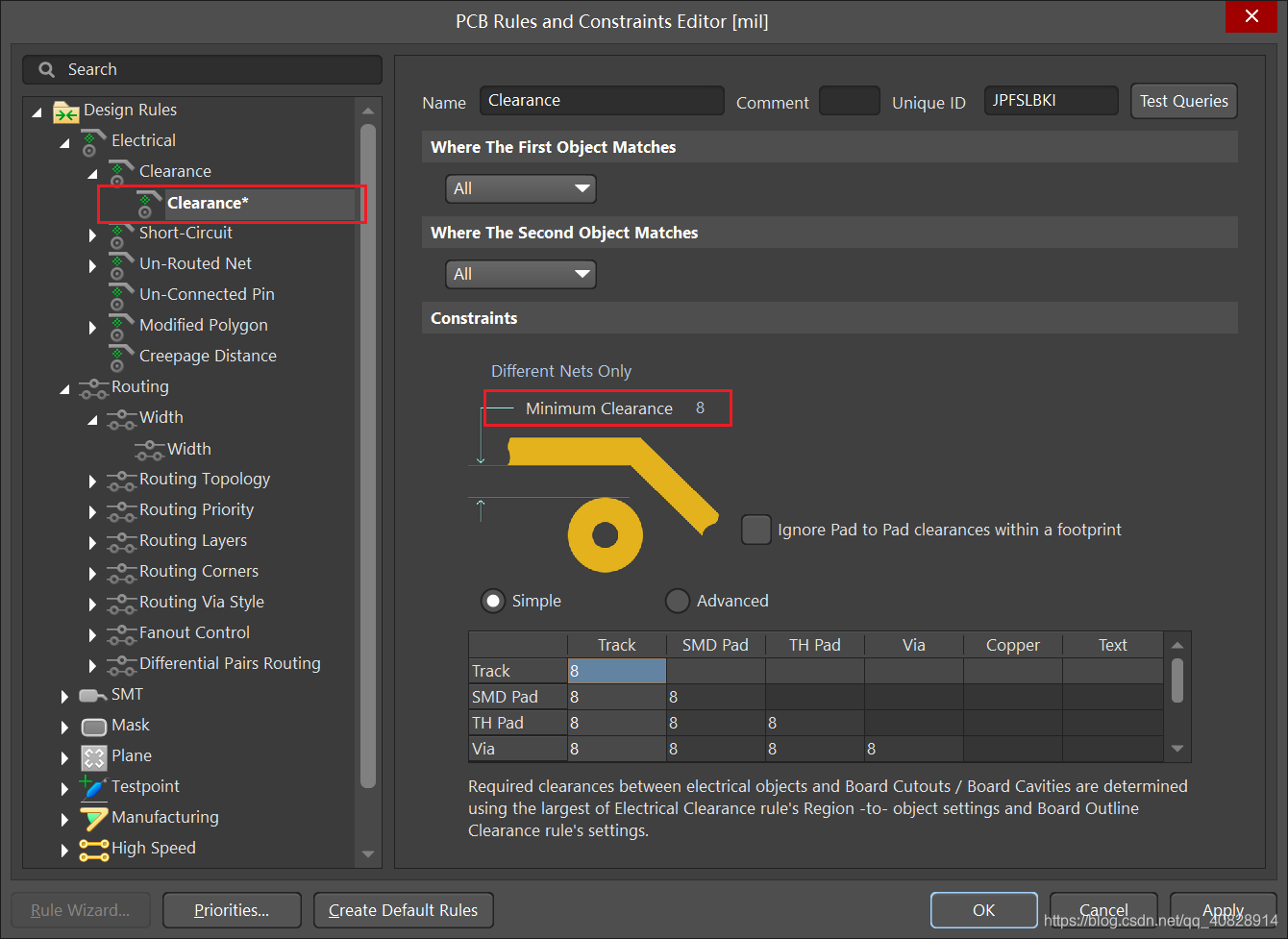

修改安全距离

安全距离太短容易出现毛刺，然后短路，一般设置成20mil
在这里插入图片描述

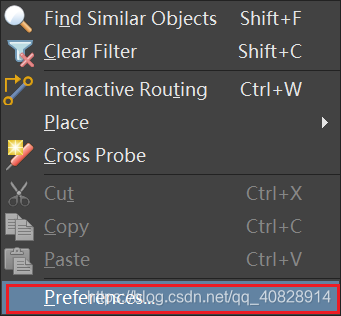

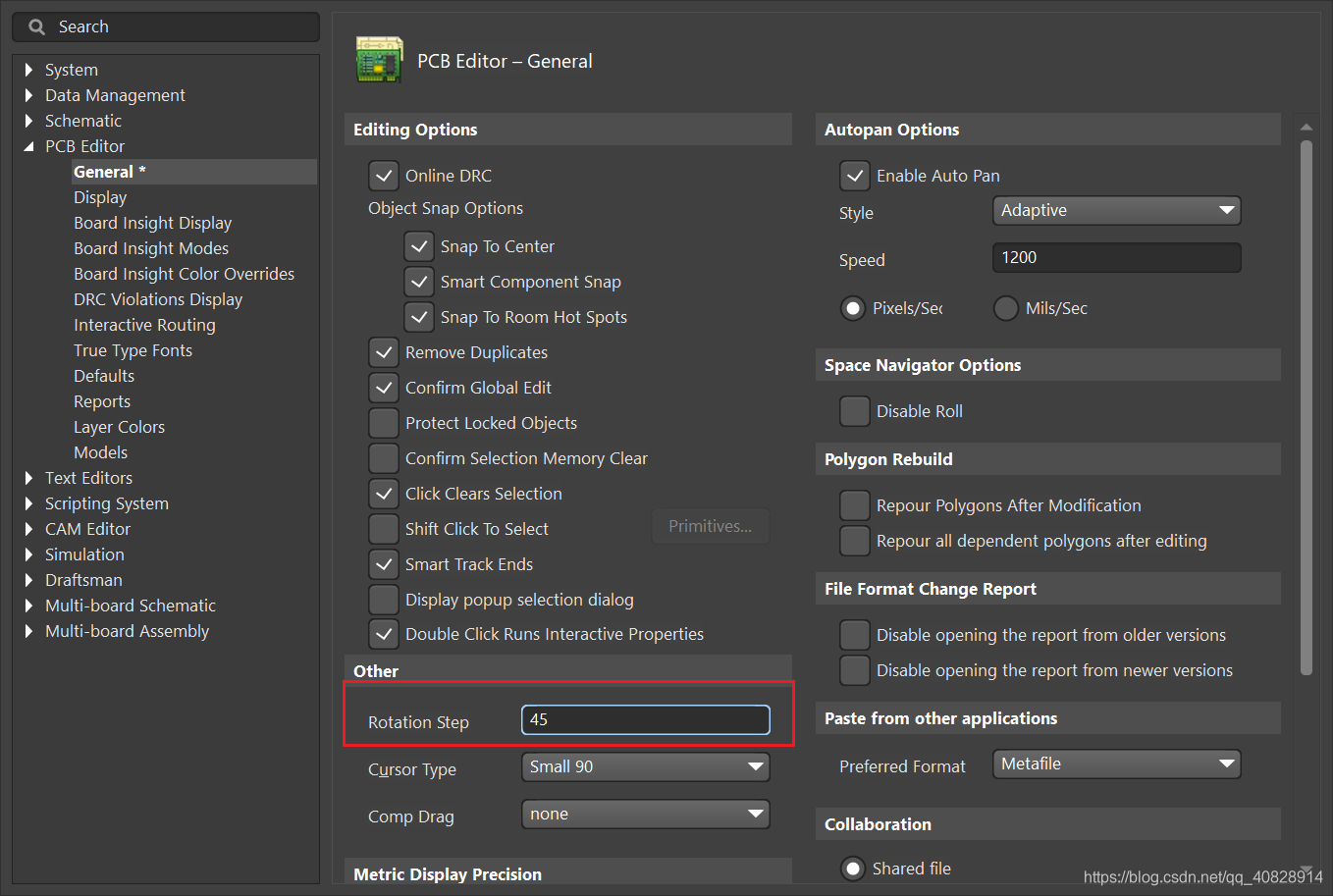

修改元器件旋转角度

在这里插入图片描述

修改rotation step，每次旋转45°。
在这里插入图片描述

修改光标大小

下面的cursor type是修改光标大小
在这里插入图片描述

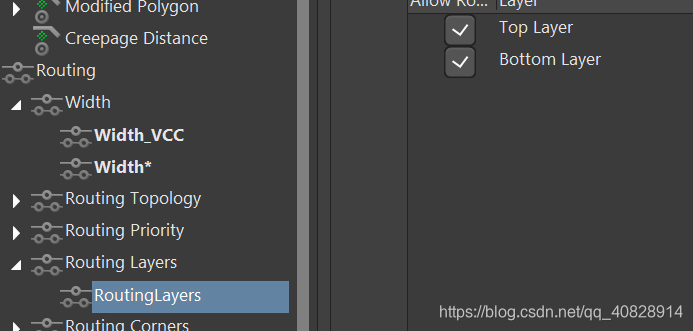

RoutingLayers表示可以走几层

在这里插入图片描述

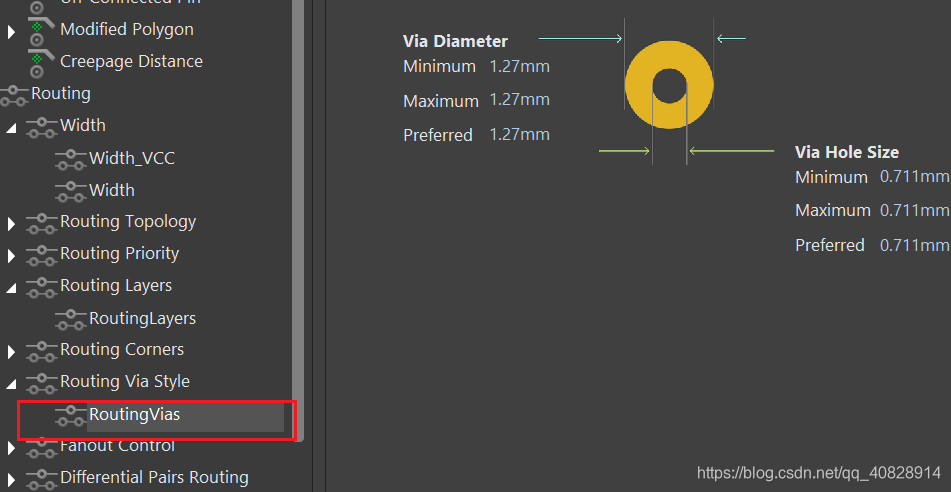

设置过孔的大小

在这里插入图片描述

toplayer层 镜像到 bottomlayer层

按L键
pcb不能按xy

走线时先走好走的线，短的线，附近的线，最后走电源线。

检查线是否走完

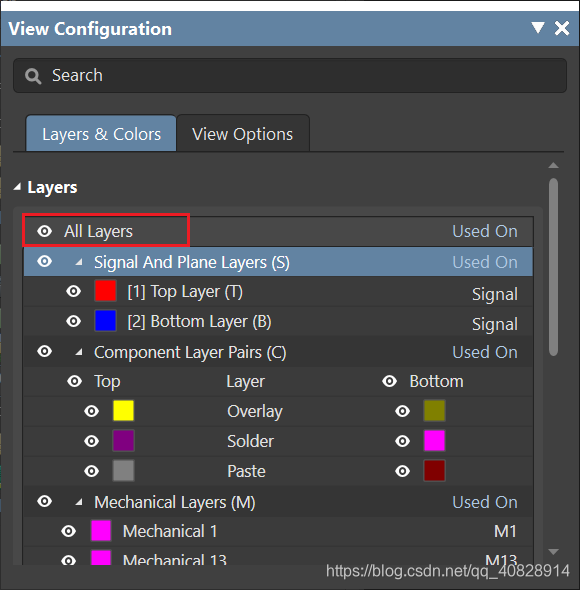

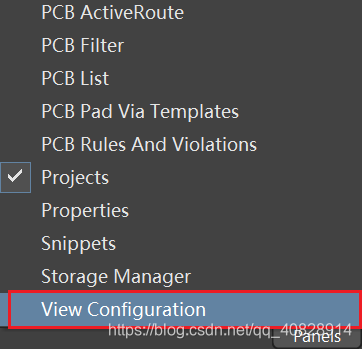

右下角panel-View Configuration
在这里插入图片描述
点击隐藏，然后没有画的线就显示出来了
在这里插入图片描述

自动走线

1.必须设置好keep out layer层
2.进行线宽，过孔大小，安全距离一些约束项设置(也可以不设置)

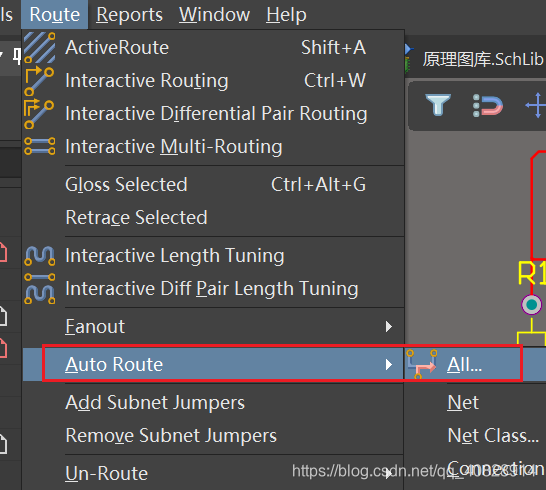

3.点击Route-AutoRoute
在这里插入图片描述
自动走线最后可能走不完，然后可以通过按tab键修改线宽，自己手动走完没走的线。

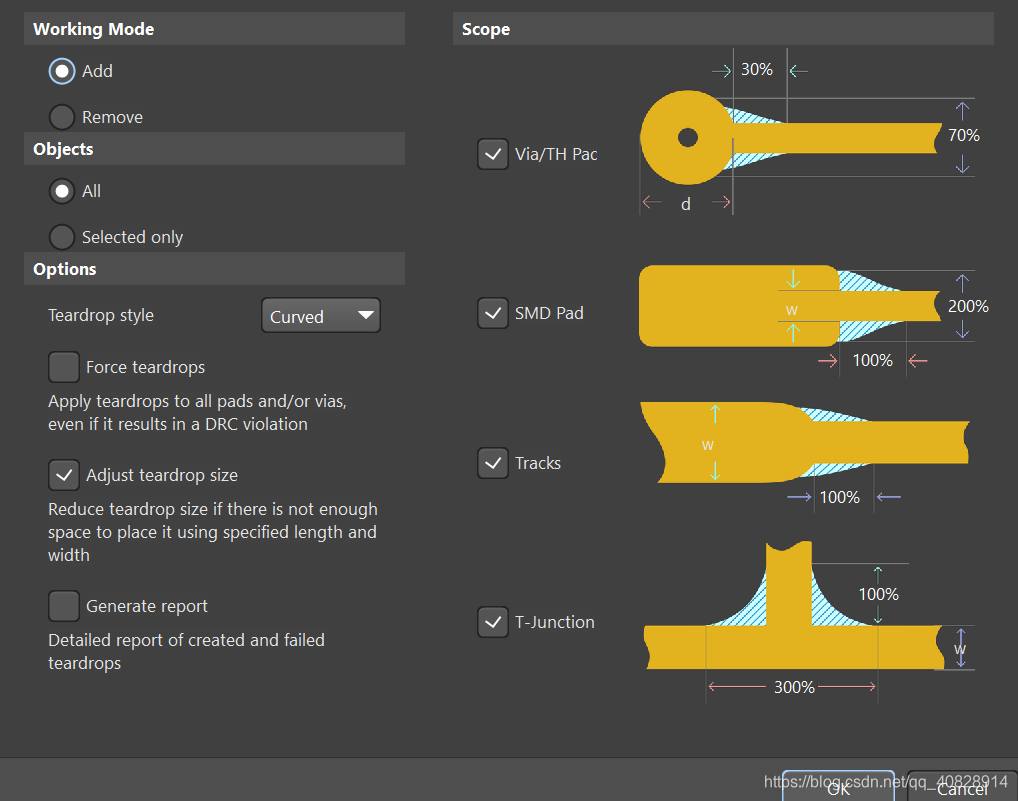

泪滴

保护焊盘

选择tools-Teardrops
在这里插入图片描述
在这里插入图片描述

敷铜

提高板子抗干扰能力
在这里插入图片描述
在这里插入图片描述

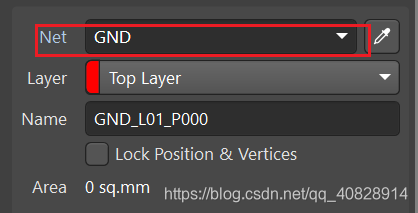

设置下面选项
在这里插入图片描述

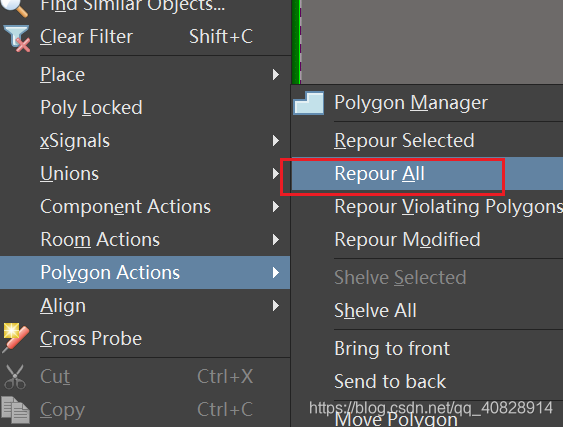

然后右键repour all
在这里插入图片描述
消除警告用t+m
顶层弄好弄底层，还是同样的方法敷铜
