Altium Designer20原理图库制作

2022-01-25 17:54  jym蒟蒻  阅读(567)  评论(0编辑  收藏  举报

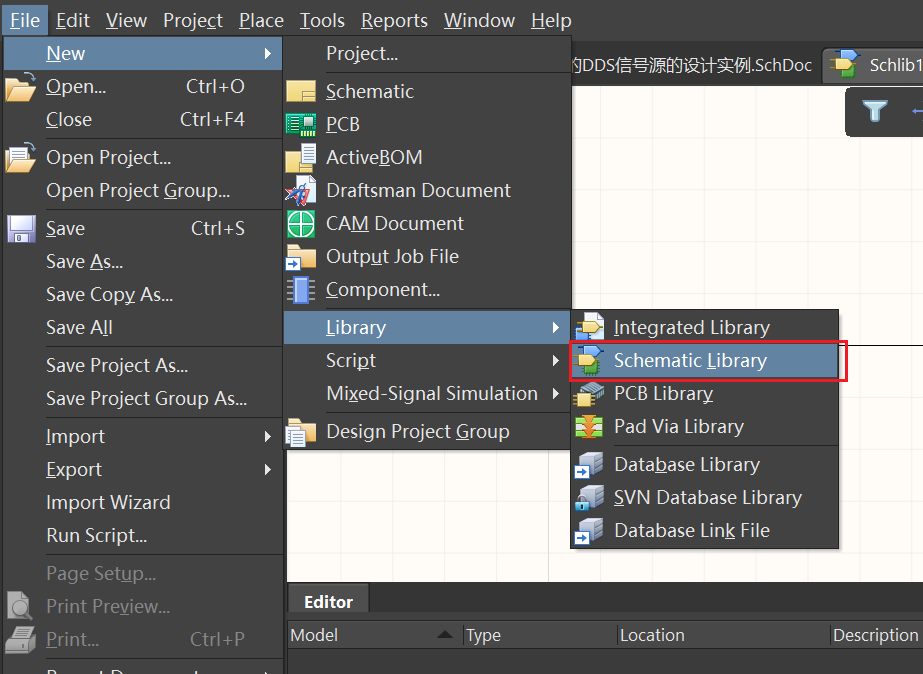

1.绘制SMA元件

在这里插入图片描述

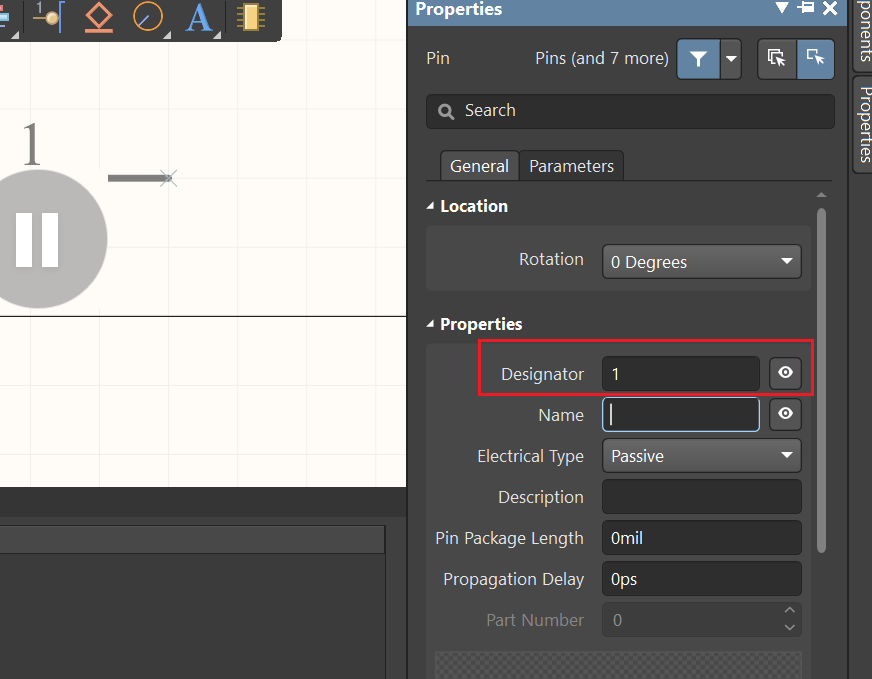

放置管脚,管脚的十字朝外,点击place pin 然后按TAB键。Designator是管脚号,Name可以不写。点击眼睛的按钮可以隐藏管脚号。
在这里插入图片描述

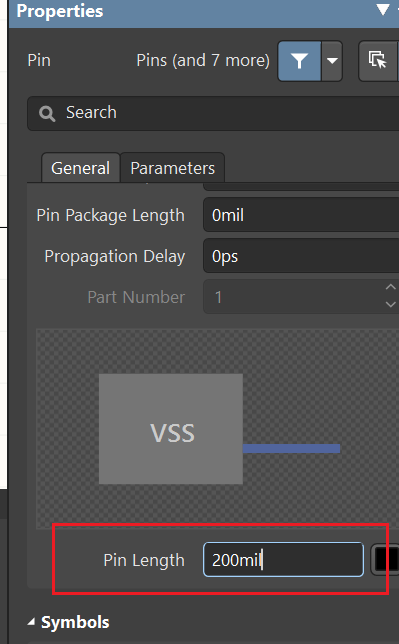

可以双击引脚修改长度
在这里插入图片描述

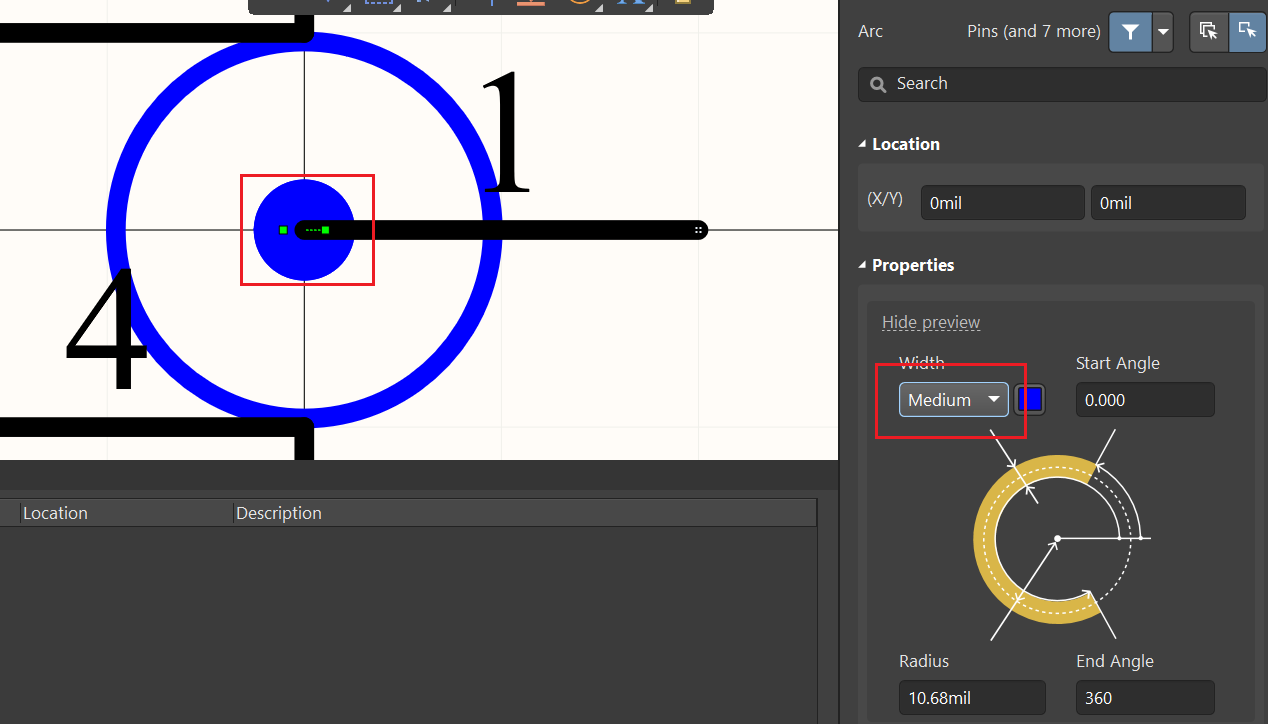

可以通过修改圆的宽度,变成实心的。
在这里插入图片描述

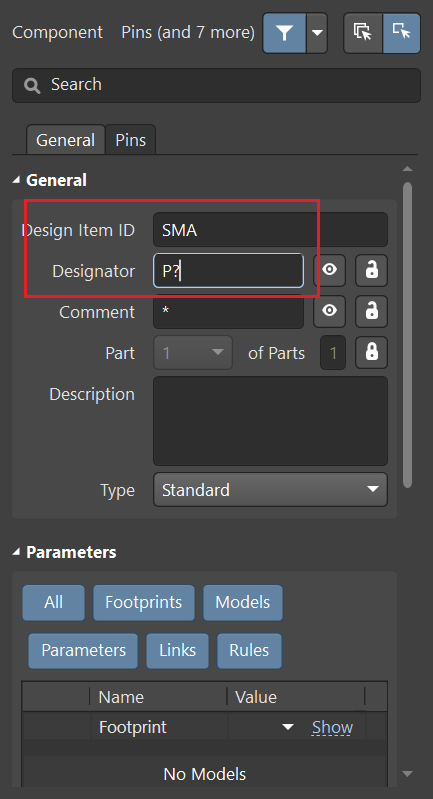

设置元器件的名字,双击

在这里修改元器件的名字和器件号
在这里插入图片描述
放置元器件到原理图里
点击place
在这里插入图片描述
然后就可以放置了

2.绘制AD9851元件

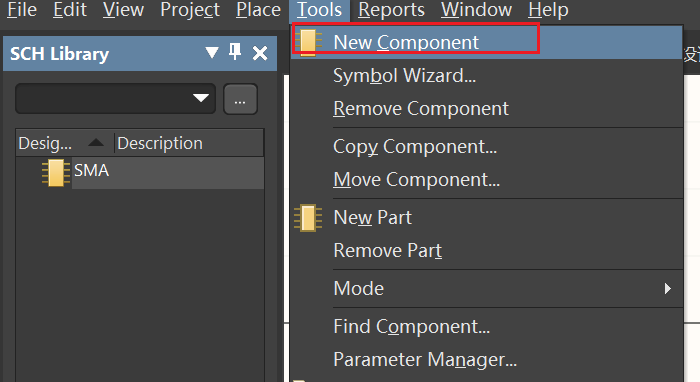

在一个库里可以有多个器件,如下图新建元器件
在这里插入图片描述
修改引脚
在这里插入图片描述

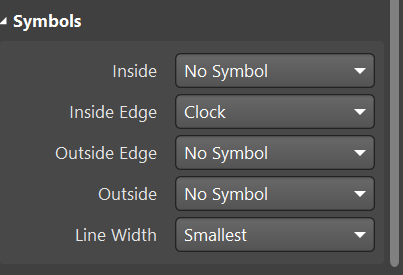

可以修改一些特性。
在这里插入图片描述
如果想要全部把名字修改好

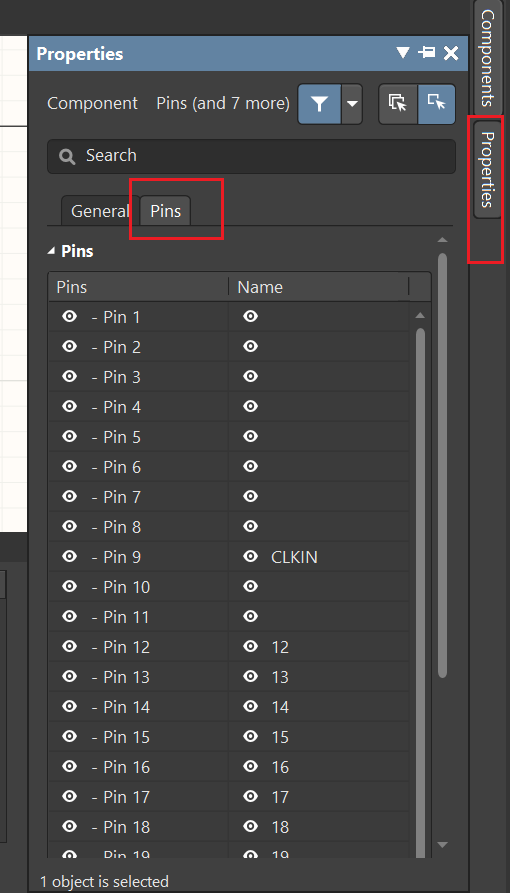

找到菜单里的pin
在这里插入图片描述

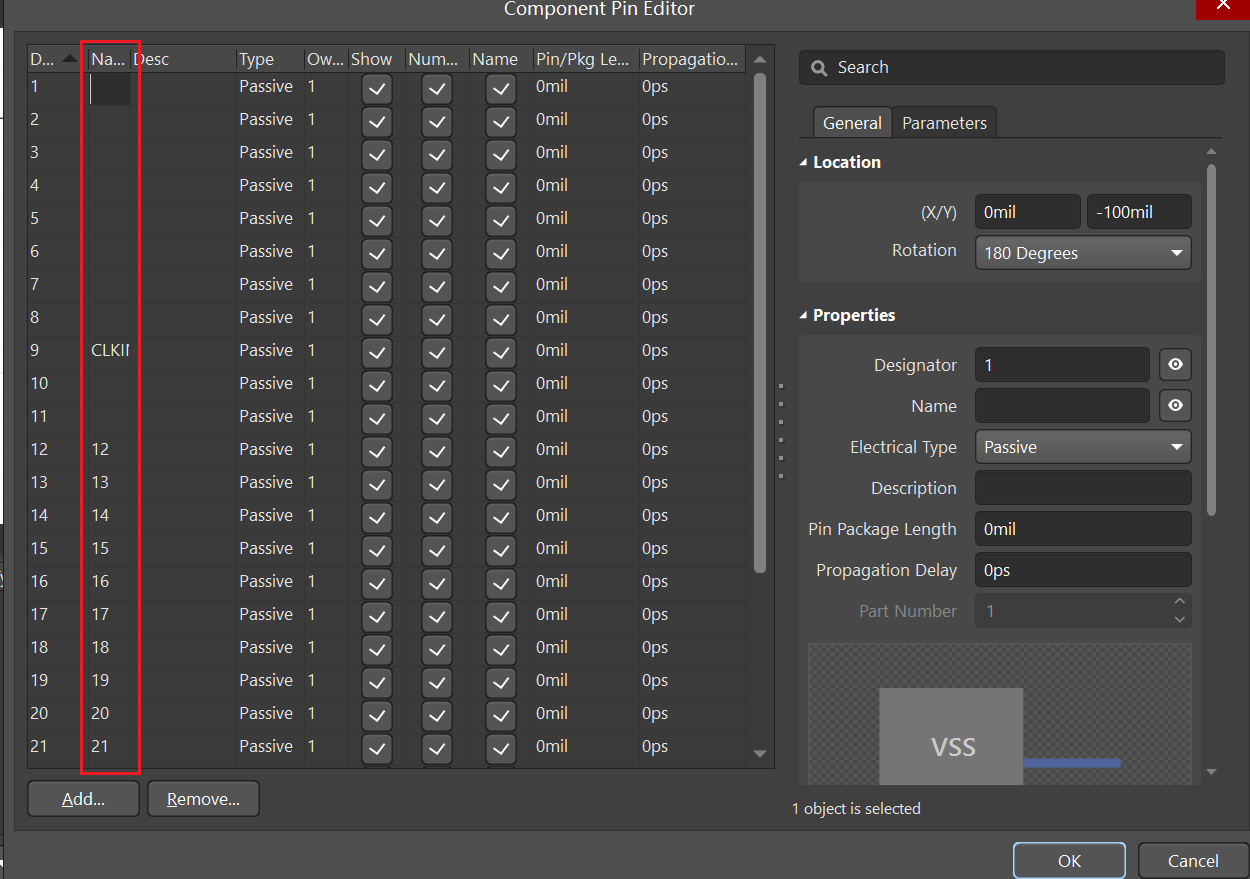

右键选择edit pin可以修改
在这里插入图片描述

3.绘制OPA2690元件

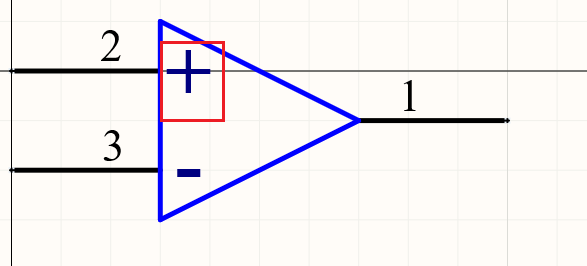

按住ctrl键拖动Text String
在这里插入图片描述

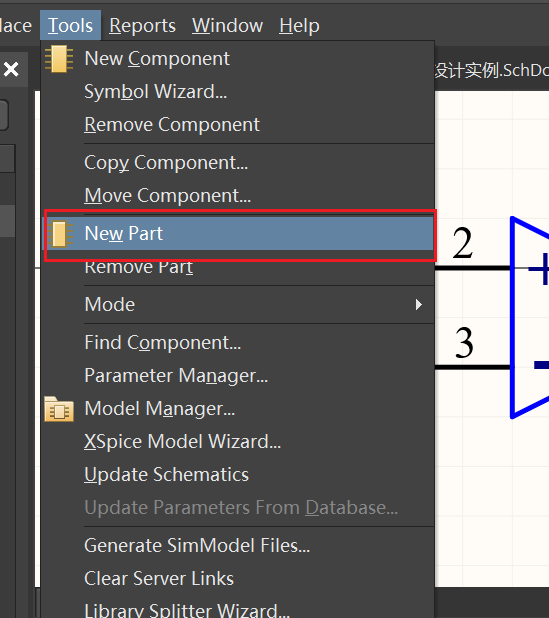

tools-newpart,新建一个新部分
在这里插入图片描述

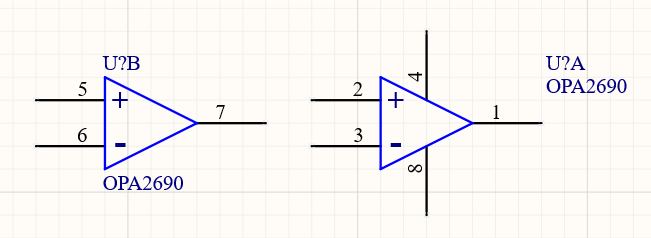

最终都做完放置在原理图里,是下面的样子
在这里插入图片描述

4.放置总线

BUSEntry是总线端口,放置。
在这里插入图片描述
然后放置总线BUS
在这里插入图片描述
