导言
光流预测一直都是计算机视觉中的经典问题，同时又是解决很多其他问题的基础而备受关注，例如，运动估计、运动分割和行为识别。随着深度神经网络技术在计算机视觉领域中引发的技术变革，基于深度神经网络的光流预测算法应运而生。本文中，SIGAI 将以 FlowNet 到 FlowNet2.0 的演变，来和大家一起领略基于 CNN（卷积神经网络）的光流算法的诞生与发展。
光流（optical flow）是指平面上，光照模式的变化情况。在计算机视觉领域，是指视频图像中各点像素随时间的运动情况。光流具有丰富的运动信息，因而在运动估计、自动驾驶和行为识别方面都有广泛应用。光流预测通常是从一对时间相关的图像对中，估计出第一张图像中各个像素点在相邻图像中的位置。
光流问题长久以来，主要被基于变分能量模型的优化算法和基于块匹配的启发式算法统治着。随着深度神经网络技术在计算机视觉领域取得的成功，科学家们开始尝试利用深度学习技术的优势去解决光流问题。

FlowNet：新技术的诞生

随着 CNN 在图像分割、深度预测和边缘预测方面的成功，研究人员思考，同样是每个像素点都要给出预测结果的光流预测问题能否也利用 CNN 进行预测呢？

FlowNet[1] 是第一个尝试利用 CNN 去直接预测光流的工作，它将光流预测问题建模为一个有监督的深度学习问题。模型框架如下：

图 1 源自 [1]

如图 1 输入端为待求光流的图像对 I_1，I_2，输出端为预测的光流 W。

W=CNN(θ,I_1,I_2)

其中 W，I_1,I_2 均为 x，y 的函数，x，y 为图像中像素的位置坐标。θ为 CNN 中待学习的参数。通过调节θ，来使网络具有光流预测的能力。

那么问题来了，什么样的网络结构具有光流预测能力呢？

FlowNet[1] 中提出了两种可行的网络结构。

网络整体上为编码模块接解码模块结构，编码模块均为 9 层卷积加 ReLU 激活函数层，解码模块均为 4 层反卷积加 ReLU 激活函数层，在文中解码模块又被称为细化模块。整个网络结构类似于 FCN(全卷机网络)，由卷积和反卷积层构成，没有全连接层，因此理论上对输入图像的大小没有要求。

根据输入方式的不同，FlowNet 又分为 FlowNetSimple 和 FlowNetCorr。

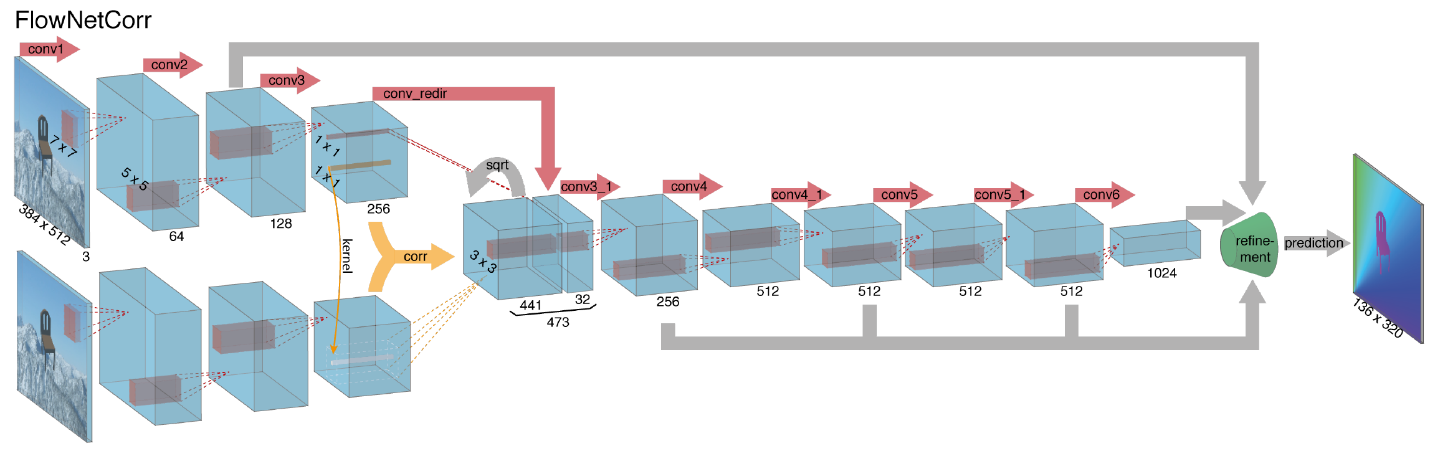

编码模块（如图2）：

图 2 源自 [1]

FlowNetS（FlowNetSimple） 直接将两张图像按通道维重叠后输入。

FlowNetC （FlowNetCorr）为了提升网络的匹配性能，人为模仿标准的匹配过程，设计出 “互相关层”，即先提取特征，再计算特征的相关性。相关性的计算实际上可以看做是两张图像的特征在空间维做卷积运算。

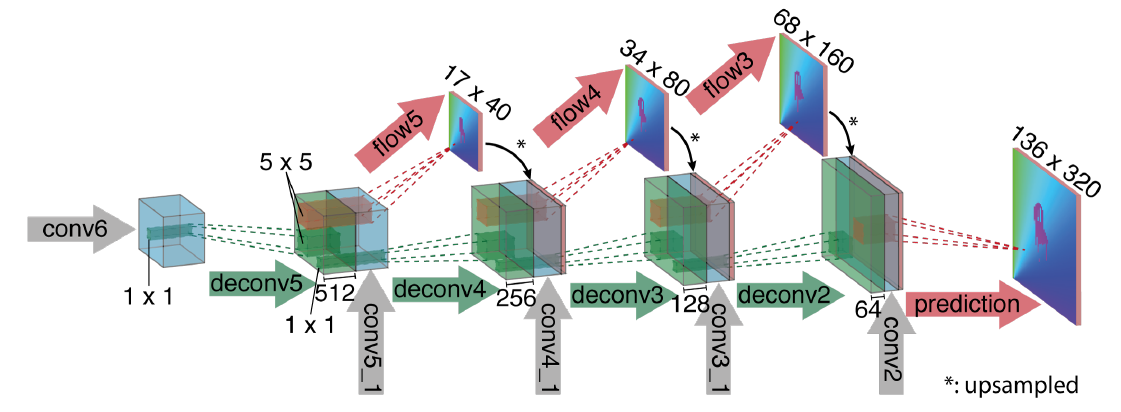

解码模块（如图3）：

在解码细化的过程中，对每层的反卷积 ReLU 层，不仅输入前一层的输出，同时还输入前一层预测的低尺度的光流和对应编码模块中的特征层。这样使得每一层反卷积层在细化时，不仅可以获得深层的抽象信息，同时还可以获得浅层的具象信息，以弥补因特征空间尺度的缩小而损失的信息。

图 3 源自 [1]

现在另一个问题来了，是否有足够的数据去训练网络呢？

为了训练网络，我们需要大量的具有光流真值的数据。而目前已知的具有光流真值的数据库规模都太小，即使利用数据增加的技术也相差甚远。另外，要获得真实世界中，自然图片的准确光流往往更是难以获得。

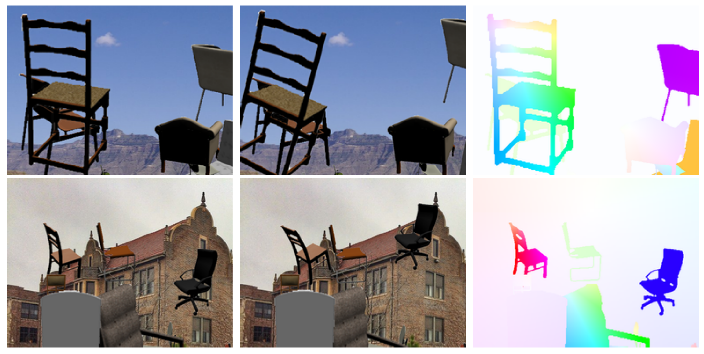

[1]中为解决这个问题，研究员们以牺牲图片真实性为代价，转而人为去合成大量的虚拟图像对。通过将一些 3D 椅子模型 [3] 随机的覆盖在一些从 Flickr 上检索的图片上合成图像，再对椅子和背景分别做随机的仿射变化。图像虽然看上去不是很自然，但是却很容易的获得了约 22k 带有光流真值的图像对。如图 4，其中光流以颜色编码的形式展示，色调代表方向，强度代表大小。

图 4 源自 [1]

充足的数据加上设计好的网络结构，剩下就是训练测试了。下面我们来定性的看下 FlowNet 的结果图。

FlyingChair 结果 (源自 [1])

Sintel 结果（源自 [1]）

最后的结果表明设计出的网络具有学习和预测光流的能力，证明 CNN 可以用来解决光流预测问题。并且实验表明，即使是人工合成的非自然图像，依然可以用来训练深度神经网络来预测光流。

精度方面，FlowNetC 结果出现了过拟合，与 FlowNetS 相比也是难分伯仲，然而在 FlowNet2.0 中，研究者又更新了结论。速度方面，在 NVIDIA GTX Titan 上运行时，FlowNetS 的运行时间为 0.08s，FlowNetC 因为加入了互相关层的计算，因此运行时间增加到 0.15s。

比较其他算法和 FlowNet 的性能。在精度方面，虽然在公共数据库上离最好的传统算法还有差距，但是在合成的 FlyingChair 数据库上，FlowNet 的结果精度是最好的。这使我们看到只要拥有合适充足的数据，基于 CNN 的算法还是非常有前景的。另外，由于 FlowNet 只需要简单的卷积运算，加上 GPU 的加速，在算法速度方面，FlowNet 具有很大优势，远远快于目前其他领先的传统算法，可以实现实时的光流计算系统。以下是一个 demo，大家可以欣赏一下：

https://lmb.informatik.uni-freiburg.de/Publications/2015/DFIB15/video-with-authors.mp4

FlowNet2.0：从追赶到持平

FlowNet 提出了第一个基于 CNN 的光流预测算法，虽然具有快速的计算速度，但是精度依然不及目前最好的传统方法。这在很大程度上限制了 FlowNet 的应用。

FlowNet2.0 是 FlowNet 的增强版，在 FlowNet 的基础上进行提升，在速度上只付出了很小的代价，使性能大幅度提升，追平了目前领先的传统方法。

主要有以下改进：

增加了训练数据，改进了训练策略

深度学习算法的一大优势即是具有学习能力，算法的性能会随着不断学习而提升。FlowNet2.0 在 FlowNet 的基础上，额外增加了具有 3 维运动的数据库 FlyingThings3D[4] 和更加复杂的训练策略。

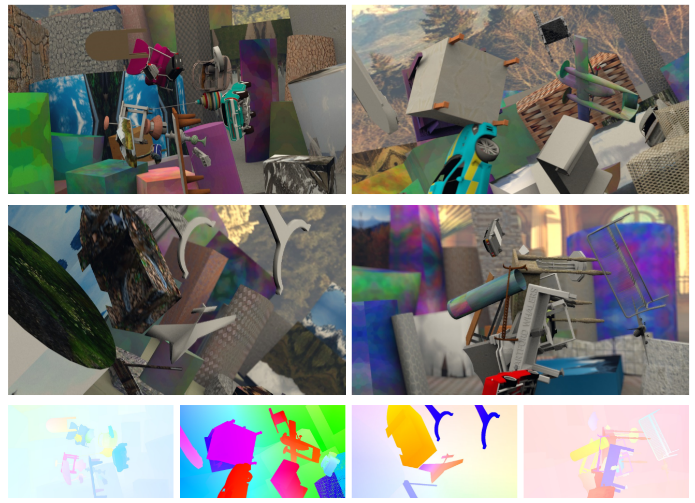

FlowNet2 训练策略 (源自 [2]) FlyingThings3D

S_short 即为 FlowNet 中的训练策略，FlowNet2 中增加 S_long 策略和 S_fine 策略。

相比于 FlyingChair 中的图像只具有平面变换，FlyingThings3D 中的图像具有真实的 3D 运动和亮度变化，按理说应该包含着更丰富的运动变换信息，利用它训练出的网络模型应该更具鲁棒性。然而实验发现，训练结果不仅与数据种类有关，还与数据训练的顺序有关。

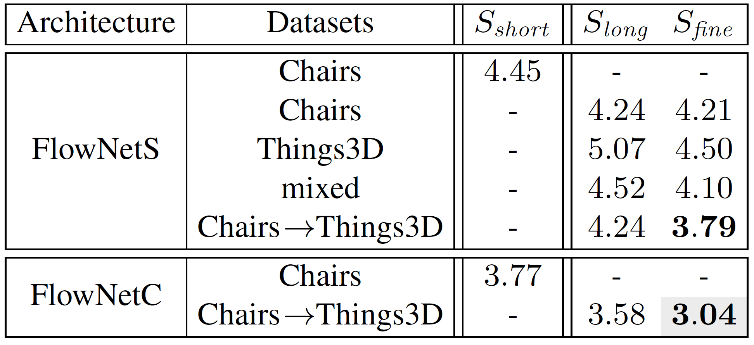

源自 [2]

实验表明，先在 FlyingChair 上按 S_long 策略，再在 FlyingThings3D 上按 S_fine 策略后，所得结果最好。单独在 FlyingThing3D 上训练的结果反而下降。文中给出了解释是尽管 FlyingThings3D 比较真实，包含更丰富的运动信息，但是过早的学习复杂的运动信息反而不易收敛到更好的结果，而先从简单的运动信息学起，由易到难反得到了更好的结果。

同时，结果发现 FlowNetC 的性能要高于 FlowNetS。

利用堆叠的结构对预测结果进行多级提升

[2] 文中发现所有最好的光流预测算法都利用了循环优化的方法。而基于 CNN 的像素级预测算法结果往往都含有很多噪声和模糊。通常的做法都是利用一些后处理方法对结果进行优化，如 FlowNet 中，利用传统变分优化方法对 FlowNet 输出结果进行再优化。那么是否也能够利用 CNN 来代替后处理方法对结果进行再优化呢？文中对这一问题进行了探究。

实验结果证明在 FlowNetC 的基础上堆叠 FlowNetS，当以每个 FlowNet 为单位逐个进行训练时，得到的结果最优。也就是说在训练当前 FlowNet 模块时，前面的 FlowNet 模块参数均为固定状态。

此外，发现后续的堆叠 FlowNet 模块，除了输入 I_1、I_2 外，再输入前一模块的预测光流 W_i，图像 I_2 经预测 W_i 的变换图像 I_2(w_i) 以及误差图像 | I_1-I_2(W_i)| 后，可以使新堆叠的 FlowNet 模块专注去学习 I_1 与 I_2(W_i) 之间剩下的运动变换，从而有效的防止堆叠后的网络过拟合。

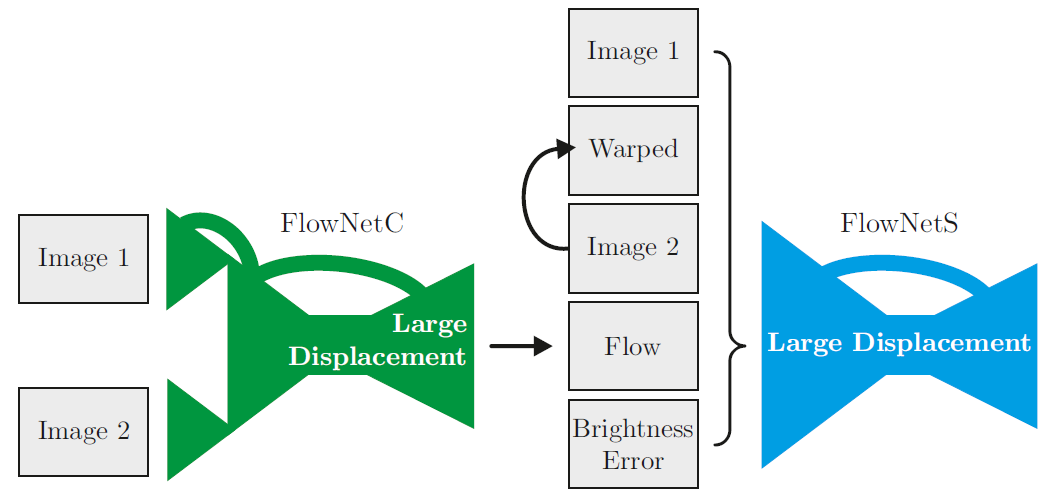

FlowNetC 堆叠 FlowNetS(源自 [2])

实验表明，当以 FlowNetC 为基础网络，额外堆叠两个 FlowNetS 模块后，所得结果最好，[2] 中用 FlowNet2-CSS 表示。

同时指出，随着优化模块的堆叠，FlowNet2 的计算速度会有所下降，因此可以通过按比例消减 FlowNet 各层的特征通道数来减少计算量。[2] 推荐保留每层 3/8 的通道数是一个不错的选择。文中将消减后的网络用 FlowNet2-c 和 FlowNet2-s 表示。最快的 FlowNet2-s 精度与 FlowNetS 的精度近似，而运算速率可以达到 140fps（在 Nvidia GTX 1080 上测试）。

针对小位移的情况引入特定的子网络进行处理

最后，由于 FlowNet 在真实图片的小位移情况下，结果往往不够理想。因此 [2] 中，针对小位移情况改进了 FlowNet 模块的结构，首先将编码模块部分中大小为 7x7 和 5x5 的卷积核均换为多层 3x3 卷积核以增加对小位移的分辨率。其次，在解码模块的反卷积层之间，均增加一层卷积层以便对小位移输出更加平滑的光流预测。文中将针对小位移改进后的网络结构命名为 FlowNet2-SD。在训练数据的选择上，针对小位移，又重新合成了以小位移为主的新的数据库 ChairsSDHom, 并将此前的堆叠网络 FlowNet2-CSS 在 ChairsSDHom 和 FlyingThings3D 的混合数据上继续微调训练，将结果网络表示为 FlowNet2-CSS-ft-sd。

最后，再利用一个新的小网络对 FlowNet2-CSS-ft-sd 的结果和 FlowNet2-SD 的结果进行融合，并将整个网络体系命名为 FlowNet2。结构如下：

FlowNet2.0 结构图（源自 [2]）

从实验结果来看，FlowNet2 在各个公共数据库上，在精度方面已经追平了目前最好的一些传统算法。同时，在速度上依然保持着高效快速的优势。下面我们看一下各种情况下 FlowNet2 的输出结果：

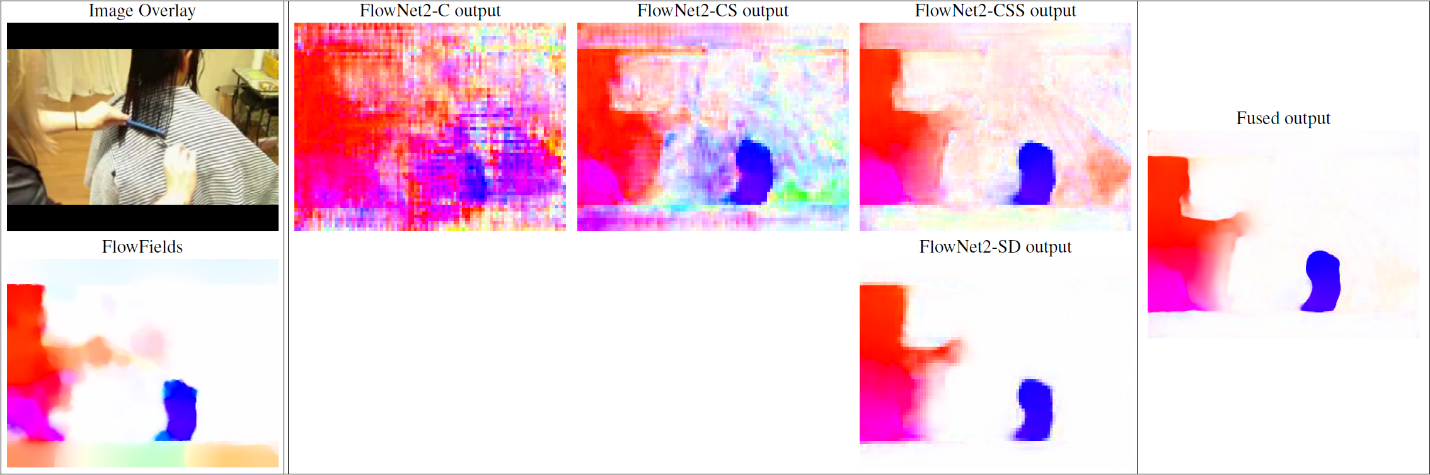

FlowNet2 小位移情况（源自 [2]）

小位移情况下，FlowNet2-CSS 的光流预测噪声非常大，而 FlowNet2-SD 的输出非常光滑，最后融合结果充分利用了 FlowNet2-SD 的结果。

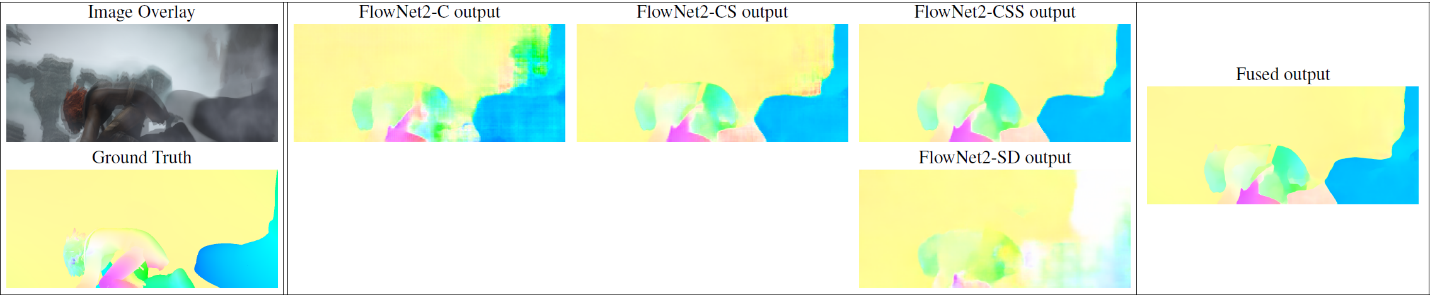

FlowNet2 大位移情况（源自 [2]）

大位移情况下，FlowNet2-CSS 预测出了大部分运动，而 FlowNet2-SD 则丢失了大部分运动信息，最后融合结果又很好的利用了 FlowNet2-CSS 的结果。

综上，FlowNet2-CSS 与 FlowNet2-SD 做到了很好地互补，共同保证了 FlowNet2 在各种情况下的预测质量。

文中还通过将 FlowNet2 的预测结果直接用于运动分割和动作识别的任务中，证明 FlowNet2 的精度已完全可以和其他传统算法媲美的程度，已达到可以实际应用的阶段。

最后我们再来欣赏一下 FlowNet2.0 的实时 demo：

https://v.qq.com/x/page/c0503q9j8hf.html?

小结

相对于传统方法来看，基于 CNN 的光流算法沿袭了 CNN 算法的优势，即具有由数据驱动的学习能力，也就是说，它的预测能力是可以随着不断学习而不断提升的。从 FlowNet2.0 的提升中我们可以看到，改变训练策略和增加数据种类就使结果得到了提升。这也反过来说明了，数据对于深度学习算法的重要性。

另外，基于 CNN 算法由于主要需要的是简单的卷积运算，加上 GPU 的并行加速，往往可以获得很快运行速度，使得实时的光流预测系统成为可能，促进了光流预测系统的广泛应用。

因此，目前来看，基于 CNN 的光流预测算法具有很好的发展前景，超越传统算法也是指日可待。

参考文献

[1] A. Dosovitskiy et al., "FlowNet: Learning Optical Flow with Convolutional Networks," 2015 IEEE International Conference on Computer Vision (ICCV), Santiago, Chile, 2016, pp. 2758-2766.
doi:10.1109/ICCV.2015.316

[2] E. Ilg, N. Mayer, T. Saikia, M. Keuper, A. Dosovitskiy and T. Brox, "FlowNet 2.0: Evolution of Optical Flow Estimation with Deep Networks," 2017 IEEE Conference on Computer Vision and Pattern Recognition (CVPR), Honolulu, Hawaii, USA, 2017, pp. 1647-1655.
doi:10.1109/CVPR.2017.179

[3] M. Aubry, D. Maturana, A. Efros, B. Russell, and J. Sivic.

Seeing 3d chairs: exemplar part-based 2d-3d alignment using a large dataset of cad models. In CVPR, 2014

[4] N.Mayer, E.Ilg, P.Häusser, P.Fischer, D.Cremers, A.Dosovitskiy, and T.Brox. A large dataset to train convolutional networks for disparity, optical flow, and scene flow estimation. In IEEE Conference on Computer Vision and Pattern Recognition (CVPR), 2016.
