BroadcastReceiver注册过程
这篇我们来阅读Framework源码BroadcastReceiver的注册过程，阅读源码的过程枯燥的，所以在阅读源码时要给自己提问，要多想段代码是做什么的，然后基于猜测去寻找答案。
一、阅读环境
（1）AndroidXRef（在线源码）
（2）Android 9.0
二、阅读过程
我们阅读的是动态注册广播的过程，对于静态注册的过程不在此次阅读范围之内。源代码以图片展现，最好使用电脑端观看。
（1）首先我们要寻找阅读的起点，我们知道注册动态广播的方式是registerReceiver(BroadcastReceiver,IntentFilter)，那么以此为起点一步步阅读。那么我们通过在线源码先来查看Activity（因为在Activity中可以调用注册动态广播的方法）。
a. 在Activity中不存在此方法，发现没有此方法，那么我们应该寻找它的父类
b. 在ContextWrapper类中找到了此方法，发现调用了mBase.registerReceiver,mBase实现类是ContextImpl

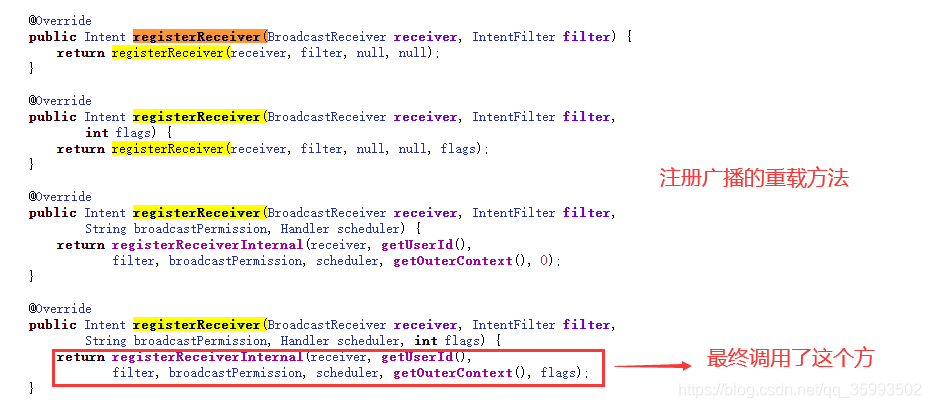

c. 在ContextImpl类中，registerReceiver方法最终调用了registerReceiverInternal方法

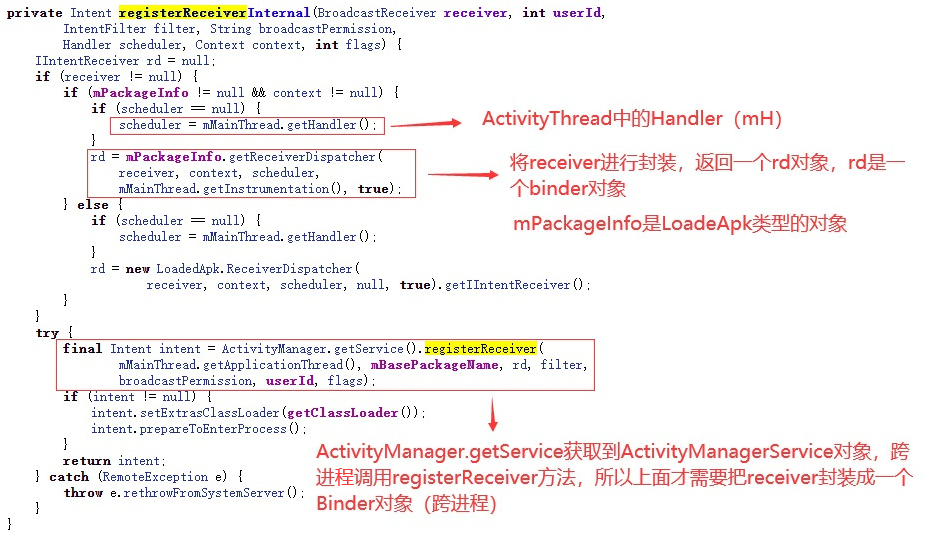

d. 阅读registerReceiverInternal方法。
e. 那么这里产生两个分支，一个是mPackageInfo.getReceiverDispatcher，另一个是ActivityManager.getService().registerReceiver，那么我们先阅读哪一个呢，若是想弄清楚receiver怎么封装的就要查看getReceiverDispatcher方法，这里我们都去阅读，读者可以按需要去看。
（2）阅读ActivityManager.getService().registerReceive过程。

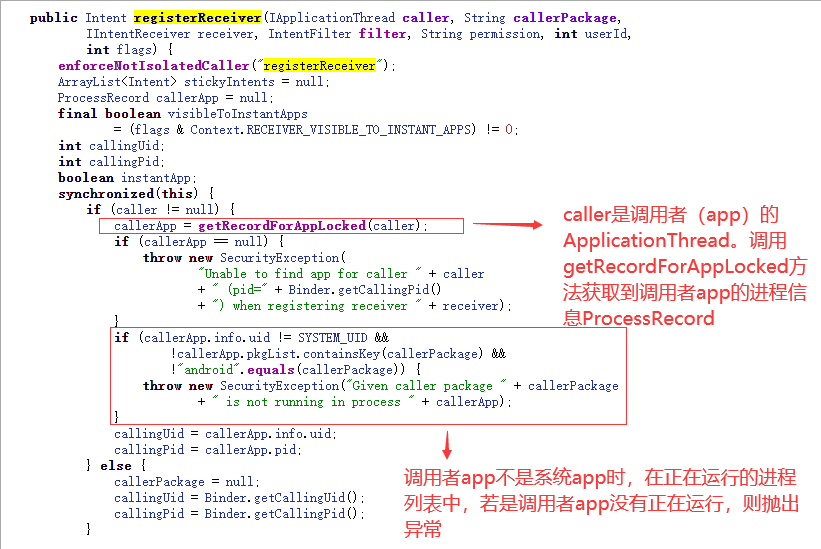

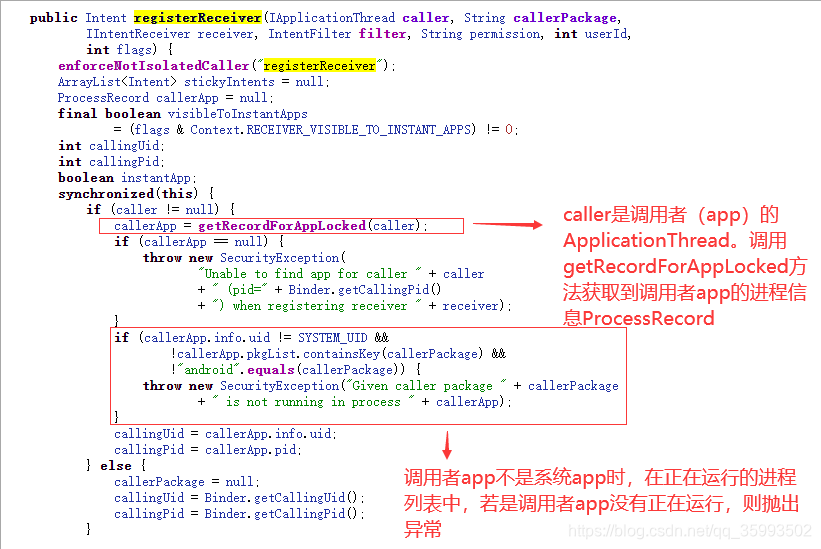

a. 如图下所示，IApplicationThread是调用者app，getRecordForAppLocked方法会返回调用者app的进程信息ProcessRecord 。在紧接着的if判断中，判断当前app是否为系统app，正在运行的进程中是否存在，若不存在则抛出异常。callerApp.pkgList是正在运行的app列表信息

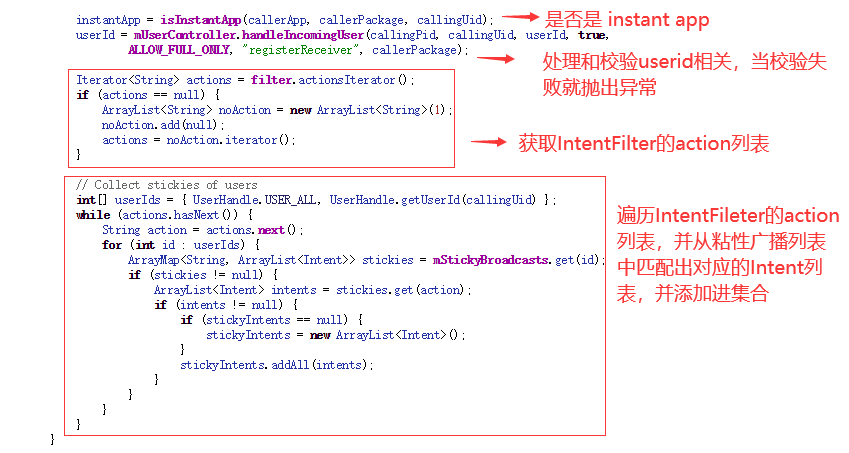

b. mUserController.handleIncomingUser方法主要是处理多用户相关的操作用于校验。接下来就是遍历广播接收器的IntentFilter的action列表，并从粘性广播列表中匹配出对应的广播，添加至List中

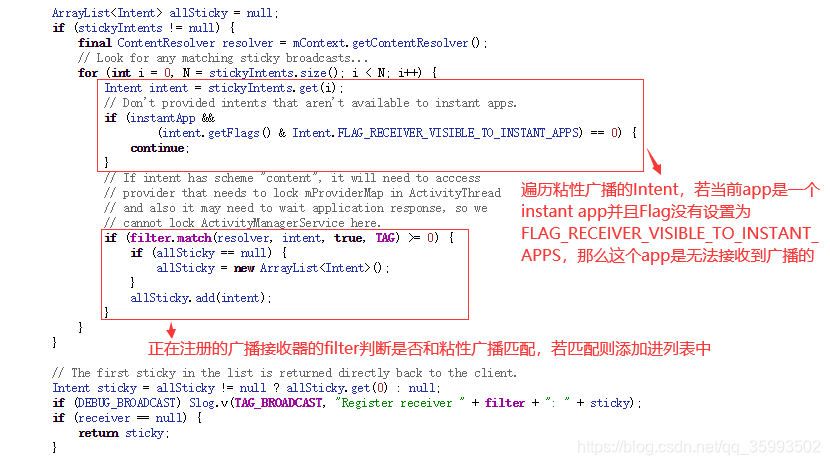

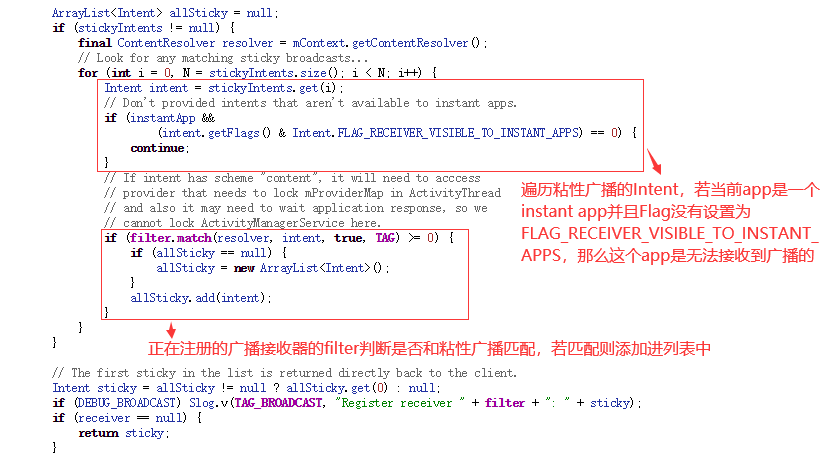

c. 遍历粘性广播，判断当前app是否是一个instant app，若是instant app那么就判断是否设置标志位FLAG_RECEIVER_VISIBLE_TO_INSTANT_APPS,若没有设置，那么instant app是接收不到广播的；接下来就是filter.match方法，匹配正在注册广播接收器的filter和粘性广播的是否相同，若相同则添加至allSticky list列表中

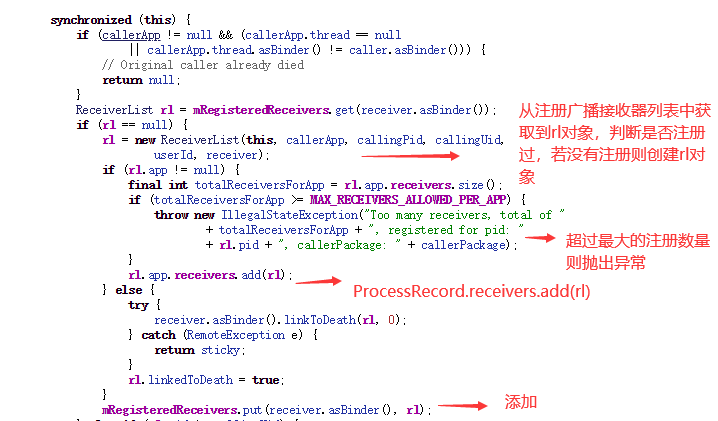

d. mRegisteredReceivers是一个map类型的对象，用于保存IIntentReceiver的IBinder和ReceiverList(实际上这个类是ArrayList<BroadcastFilter>的子类，这个类的实际作用是，保存IIntentReceiver[InnerReceiver内部间接封装BoradcastReceiver]、BroadcastFilter[父类为IntentFilter]、ProcessRecord[相当于进程信息]、uid、pid、userId等信息)之间的映射；系统中已经注册的广播接收器会保存在HashMap<IBinder,ReceiverList> mRegisteredReceivers中；app中已经注册的广播接收器会保存在ProcessRecord(相当于代码中的rl.app)进程信息中；rl.app.receivers.add的操作是注册广播接收器到进程

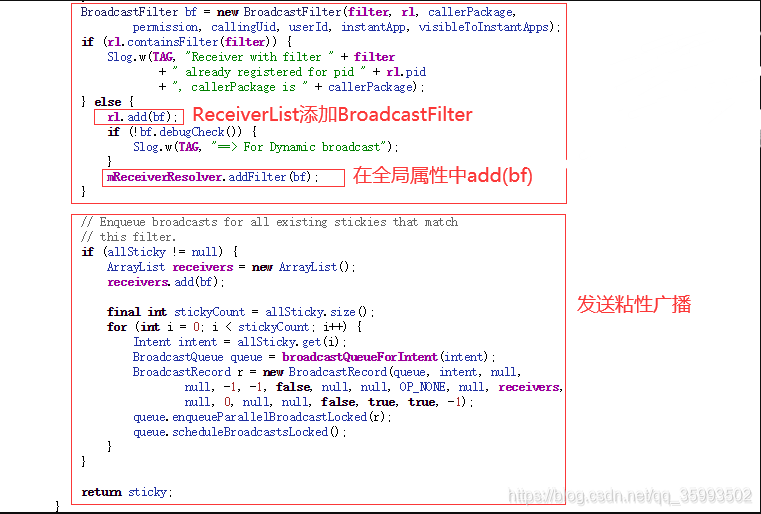

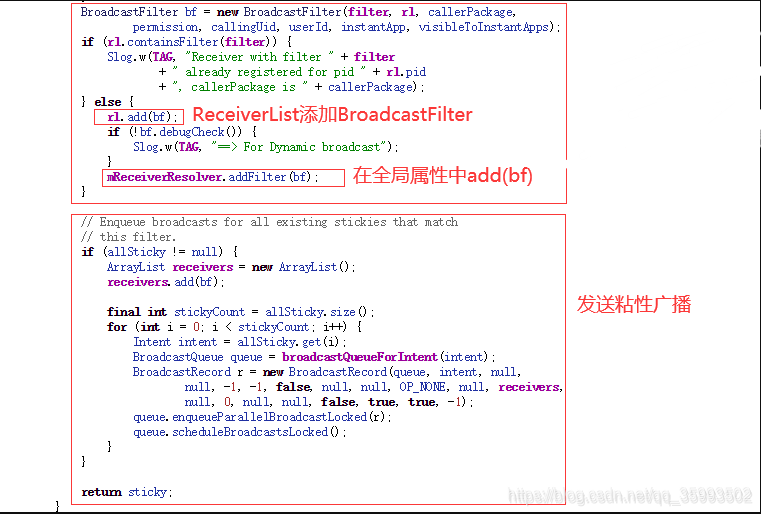

e. 创建BroadcastFilter(bf)实例封装了IntentFilter(filter)，并添加到ReceiverList(rl)对象中，那么在ReceiverList(rl)实例中就保存有IIntentReceiver(receiver)和BroadcastFilter(bf)。最后若存在粘性广播，则发送广播至注册的广播接收器。注：在发送广播的过程中可以通过mReceiverResolver对象可以获取到发送广播（Intent）对应的动态广播接收器。
（3）阅读mPackageInfo.getReceiverDispatcher方法

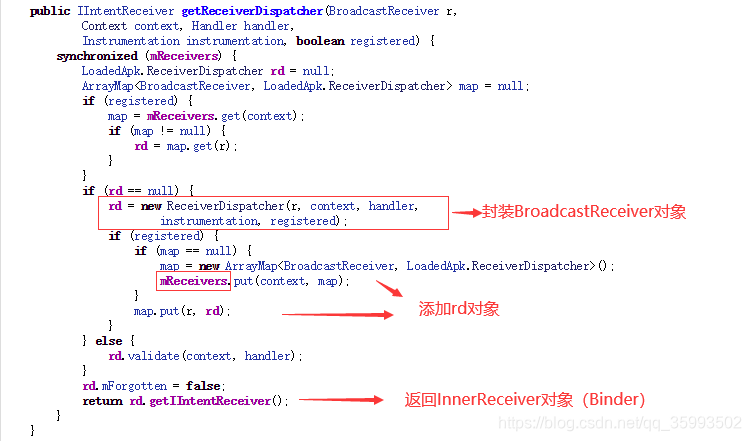

a.在getReceiverDispatcher方法中，判断mReceiver.get(context)含义是在同一个Context实例中是否存在一个或多个广播接收器，判断rd == null 或者说 map.get(r) == null含义是在广播接收器map集合中是否已经注册过这个实例(BroadcastReceiver r)的广播接收器; mReceivers类型为ArrayMap<Context,ArrayMap<BroadcastReceiver,ReceiverDispatcher>>表示的含义：在app中，同一个Context实例保存有N个广播接收器

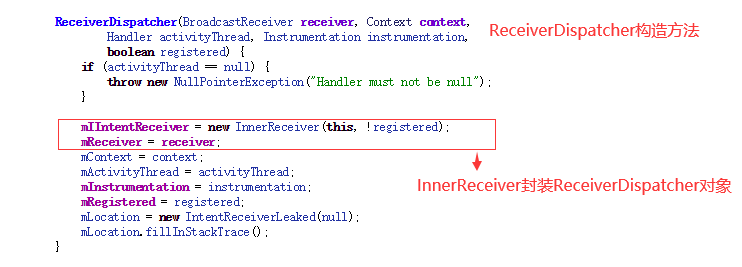

b. ReceiverDispatcher构造方法中，InnerReceiver继承自IIntentReceiver.Stub，所以说InnerReceiver是一个Binder对象，在这个Binder实例中封装了ReceiverDispatcher；ReceiverDispatcher封装了BroadcastReceiver receiver实例

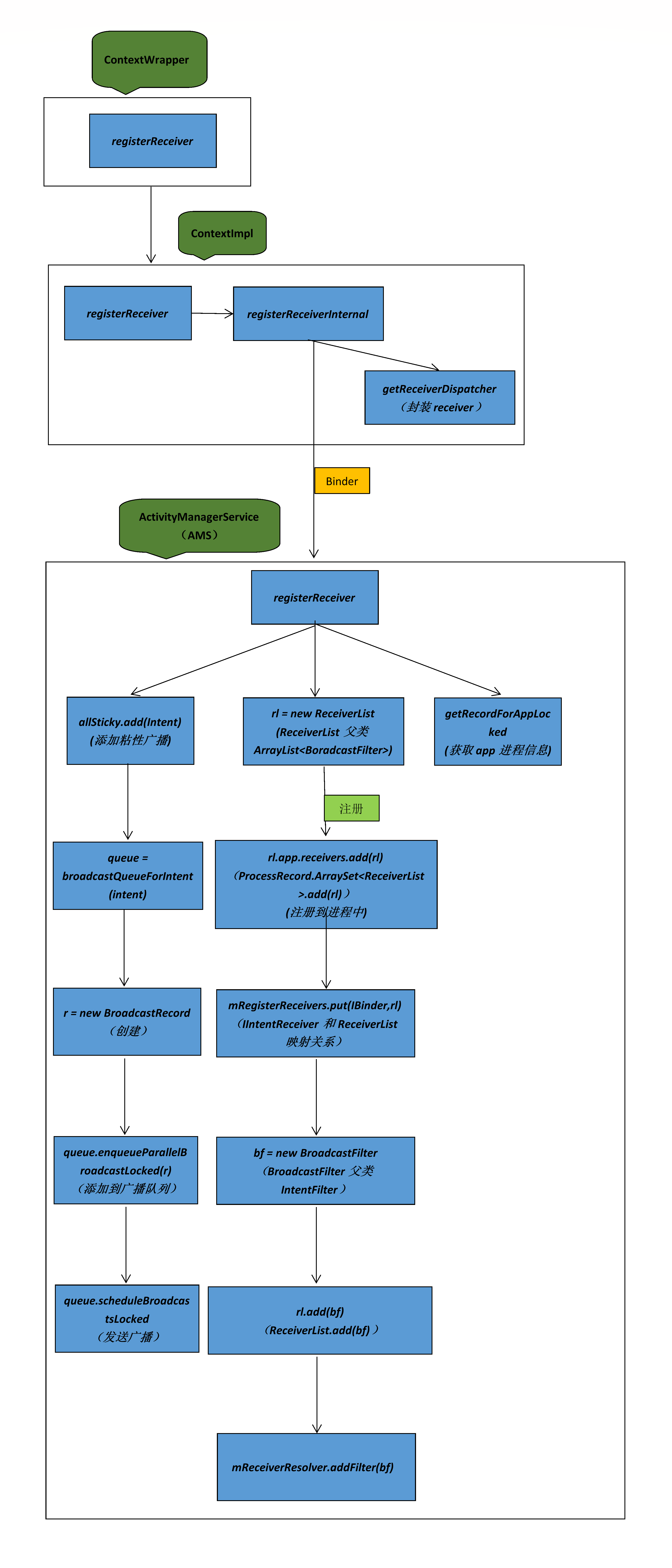

三、流程图
四、结论
（1）广播注册过程中需要将BroadcastReceiver实例封装成一个Binder对象，再跨进程调用AMS的registerReceiver方法
（2）广播的注册过程中会查询粘性广播列表是否和注册的广播接收器的IntentFilter相匹配，若匹配，之后会发送广播给这个接收器
（3）在注册中通过getRecordForAppLocked方法获取到app的进程信息ProcessRecord，通过ProcessRecord.ArraySet<ReceiverList>.add(rl)注册广播接收器到进程中
（4）ReceiverList的父类是ArrayList<BroadcastFilter>，通过rl.add(bf)添加广播的过滤器
（5）BroadcastFilter的父类是IntentFilter，封装广播接收器的IntentFilter等信息
