Sentinel

目录

• 1. 官网
• 2. 概念
  • 2.1. 核心库（java客户端）
  • 2.2. 控制台（Dashboard）
  • 2.3. 熔断规则
    • 2.3.1. 熔断策略
  • 2.4. 流控规则
    • 2.4.1. 影响流控效果得关键因素
    • 2.4.2. 资源名
    • 2.4.3. 阈值类型
      • 2.4.3.1. 基于QPS/并发数得流量控制
        • 2.4.3.1.1. 自定义处理
    • 2.4.4. 针对来源
    • 2.4.5. 流控模式
      • 2.4.5.1. 直接
      • 2.4.5.2. 关联
      • 2.4.5.3. 链路
    • 2.4.6. 流控效果
      • 2.4.6.1. 快速失败
      • 2.4.6.2. Warm Up
      • 2.4.6.3. 等待排队
  • 2.5. 实时监控
  • 2.6. 簇点链路
  • 2.7. 热点规则
    • 2.7.1. 注意点
  • 2.8. 系统规则
  • 2.9. 授权控制规则
  • 2.10. 集群规则
• 3. 安装控制台
  • 3.1. 默认端口8080
  • 3.2. 下载jar包
  • 3.3. 运行jar包
• 4. 控制台
  • 4.1. 菜单说明
  • 4.2. 规则持久化问题
    • 4.2.1. 三种规则推送模式
      • 4.2.1.1. 原始模式
      • 4.2.1.2. 拉模式
      • 4.2.1.3. 推模式
      • 4.2.1.4. 官方实现
        • 4.2.1.4.1. 如何解决浏览器控制台修改规则，同步到Nacos
• 5. 微服务如何整合
  • 5.1. pom加入依赖
  • 5.2. 如何让资源(方法)受保护
  • 5.3. application.yml添加 sentinel 控制台地址
• 6. 常见问题
  • 6.1. 微服务限流没生效
• 7. 服务雪崩问题
  • 7.1. 解决方案
    • 7.1.1. 超时机制
    • 7.1.2. 服务限流
    • 7.1.3. 资源隔离
    • 7.1.4. 服务熔断降级
• 8. 注解
  • 8.1. @SentinelResource
• 9. 单独使用
  • 9.1. 引入依赖
  • 9.2. 注册bean
  • 9.3. 方法上加@SentinelResource
• 10. 在微服务中使用
  • 10.1. 引入依赖
  • 10.2. 配置哪些方法需要保护
  • 10.3. 配置yml
  • 10.4. 和openFeign整合
    • 10.4.1. 整合源码
    • 10.4.2. @FeignClient
      • 10.4.2.1. fallback使用示例
      • 10.4.2.2. fallbackFactory 使用示例
• 11. restTemplete整合Sentinel
  • 11.1. 应用场景
  • 11.2. 如何使用
• 12. 微服务端源码
  • 12.1. 实现原理
  • 12.2. 处理顺序
  • 12.3. 流控
    • 12.3.1. 流控效果
  • 12.4. 熔断

1. 官网

https://sentinelguard.io/zh-cn/docs/quick-start.html

2. 概念

2.1. 核心库（java客户端）

2.2. 控制台（Dashboard）

服务端，管理推送规则、监控、管理机器信息。

2.3. 熔断规则

2.3.1. 熔断策略

• 并发数


• 慢调用比例
  在“统计时长”1秒内，至少有5个请求，有“比例阈值”3个请求，“最大RT”响应时间达到了2秒，则会开始熔断，“熔断时长”10s，第11秒开始接受新请求，
  请求成功，则结束熔断，否则再次熔断10s。


• 异常比例
  在“统计时长”1秒内，接受请求数超过了“最小请求数”20，这20个请求中“比例阈值（0-1）”异常请求比例达到50(按100%)即20个，则会开始熔断10秒。


2.4. 流控规则

• 文档地址：https://sentinelguard.io/zh-cn/docs/flow-control.html

2.4.1. 影响流控效果得关键因素

• resource 资源名，Controller得uri,其它方法上需要显示指定
• count 限流阈值
• grade 限流类型，QPS和线程数
• strategy 策略

2.4.2. 资源名

• 默认为uri，示例：/order/info

2.4.3. 阈值类型

2.4.3.1. 基于QPS/并发数得流量控制

• 默认处理逻辑在DefaultBlockExceptionHandler

public class DefaultBlockExceptionHandler implements BlockExceptionHandler {
    public DefaultBlockExceptionHandler() {
    }

    public void handle(HttpServletRequest request, HttpServletResponse response, BlockException e) throws Exception {
        response.setStatus(429);
        PrintWriter out = response.getWriter();
        out.print("Blocked by Sentinel (flow limiting)");
        out.flush();
        out.close();
    }
}

2.4.3.1.1. 自定义处理

• 也实现BlockExceptionHandler
  重写handle();

2.4.4. 针对来源

• 1: 配置参数


• 2：定义解析规则，实现RequestOriginParser


• 3：请求中按找代码的设计传值
  http://ip:8080/order?userId=fox

2.4.5. 流控模式

2.4.5.1. 直接

• 定义
  配的“资源名”接受请求达到阈值，则触发流控。

2.4.5.2. 关联

• 定义
  在a资源页面配置，当资源b,达到阈值，触发的是自身资源a进行流控，资源b不流控。
  当关联资源/order/getOrderById/3达到阈值极限，的同时访问/order/getOrder会触发限流。

• 使用场景
  写请求流量很大时，限流查询请求。

2.4.5.3. 链路

*定义
在c资源页面配置，有a和b在同时调用c,如果设置了“入口资源”为a，当c达到阈值，对入口资源a进行流控，而不会对b进行流控。
如图，当/test2/3，达到阈值后，会触发限流。

• 问题
  调用/test2接口，里面调和不调getOrderById，2种试一下，看看效果
• 入口资源
  阈值作用的uri。
  *yml配置
  从1.6.3开始，Sentinel Web filter默认收敛所有URL的入口context，导致链路限流不生效。
  从1.7.0开始，官方在CommonFilter引入了webContextUnify属性，用于控制，设为false,才可生效。
  意思就是1.6.3~1.7.0之间无法使用链路限流
  1.8.6版本可以在yml中配置
  哪些版本可以在yml中配置需要查询官方资料

spring.cloud.sentinel.web-context-unify=false

2.4.6. 流控效果

2.4.6.1. 快速失败

• 含义
  直接拒绝的意思，达到阈值后，新的请求直接拒绝并抛出FlowException异常。

2.4.6.2. Warm Up

• 含义
  预热，冷启动的意思
• 预热时长
  配合冷加载因子，请求需要延迟的x秒才逐渐达到最大阈值。
• 冷加载因子
  codeFactor 默认为3，即QPS从1/3开始，需要经过“预热时长”才逐渐达到最大阈值。
• 配置示例，QPS瞬时请求就是20，当时服务会从3慢慢的接受到10，其余被拒绝。


2.4.6.3. 等待排队

• 含义
  入队等待的意思，用到了漏桶算法，用的时间轴方式，当QPS阈值为100，则每10毫秒只处理一个请求。
• 注意点
  该模式时，QPS > 1000,可自测下什么效果。
• 超时时间(毫秒)
  服务接受到请求，开始计时，达到此时间，则拒绝请求。

2.5. 实时监控

• 实时监控仅存储5分钟以内数据，如果要持久化，需要通过调用实时监控接口MetricsRepository 自己实现。
• sentinel控制台服务和监控的微服务之间得时间需一致，不然可能拉取不到数据！

2.6. 簇点链路

• 展示当前服务有哪些资源（url）

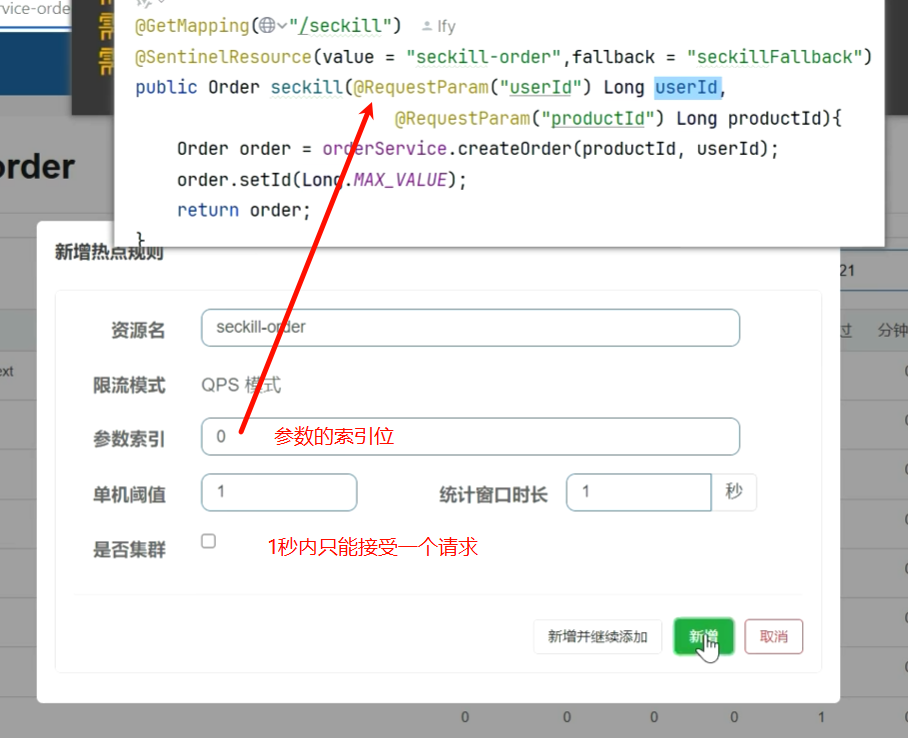

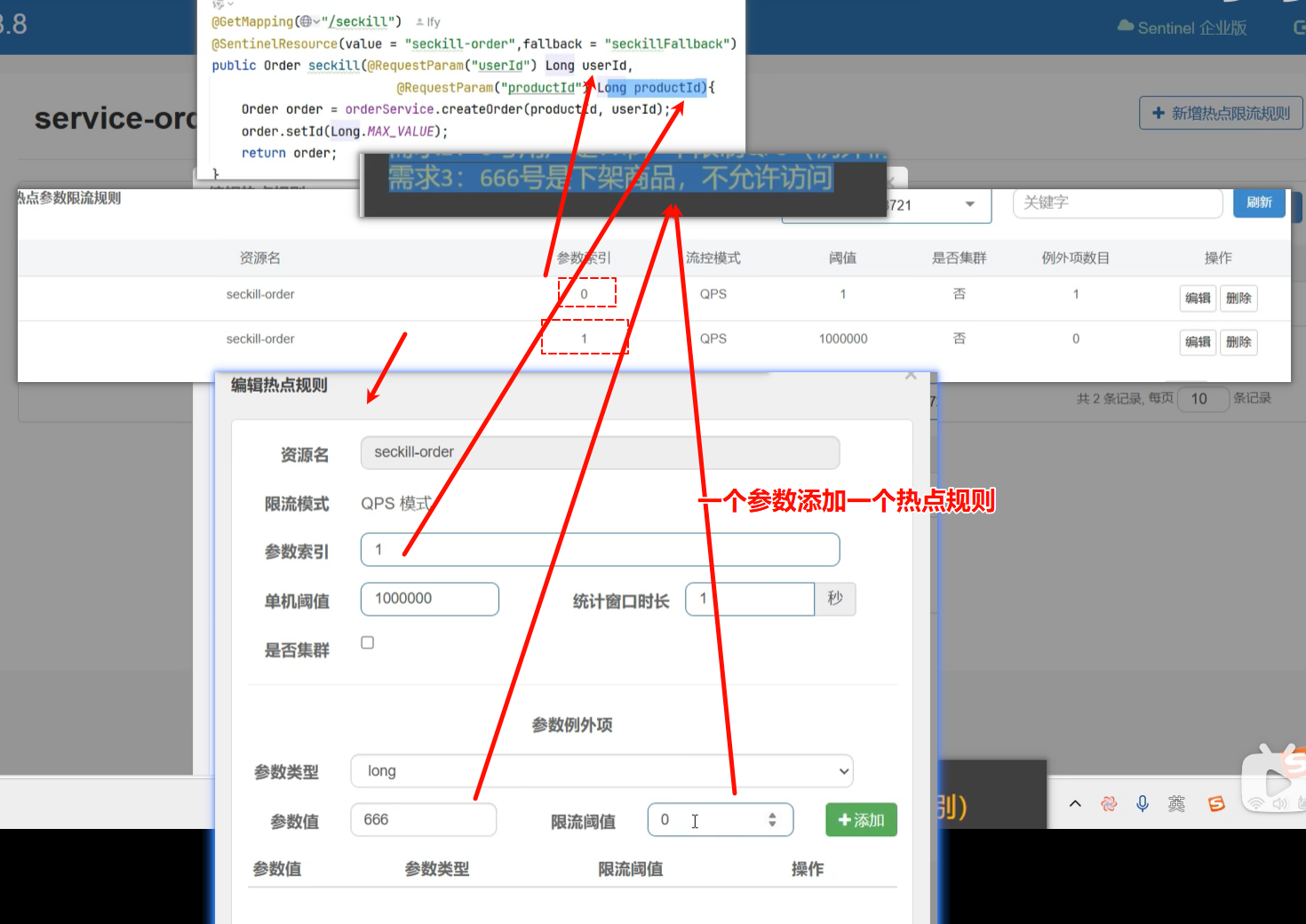

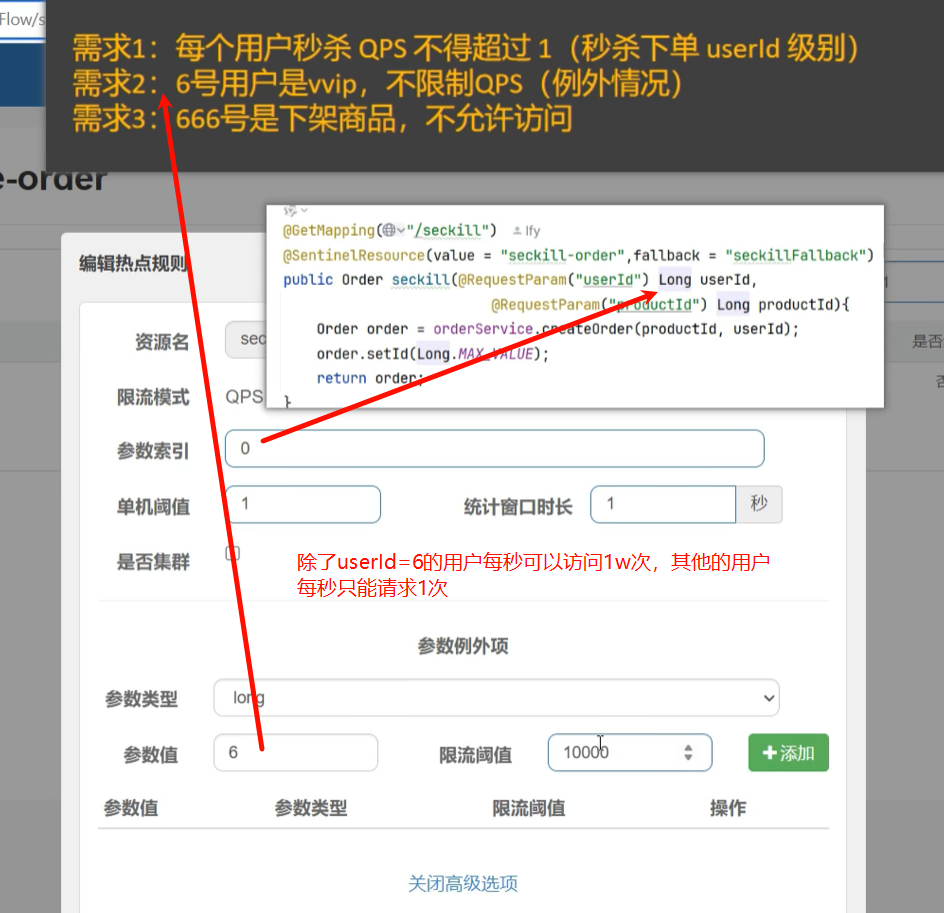

2.7. 热点规则

• 作用
  自动监控，将该uri自动触发升级为限流接口

2.7.1. 注意点

• 1：代码需要显式添加@SentinelResource，否则不生效
• 2：参数必须是7种基本数据类型


2.8. 系统规则

• 官方文档

• 作用域
  全局的，兜底的。

参数	说明	默认值
LOAD	load1 触发值，用于触发自适应控制阶段	-1 (不生效)
RT	所有入口流量的平均响应时间	同上
线程数	入口流量的最大并发数	同上
入口 QPS	所有入口资源的 QPS	同上
CPU 使用率	当前系统的 CPU 使用率（0.0-1.0)	同上

2.9. 授权控制规则

• 官方文档

  *如何生效
  和【流控规则】-【针对来源】的使用很像，也需要实现RequestOriginParser接口。

2.10. 集群规则

• 开源版没有生效，没有实现。
• 云上版本ASAS 付费版提供开箱即用。

3. 安装控制台

3.1. 默认端口8080

3.2. 下载jar包

• 点击官网的github链接，找到自己版本，点击Downloads,拉到底找Jar
  https://github.com/alibaba/Sentinel/releases/tag/1.8.6


3.3. 运行jar包

官网--文档--Sentinel控制台有“启动命令”

// 用户、密码都是 sentinel
// -Dcsp.sentinel.dashboard.server=localhost:8587 用于指定访问ip和端口
// Dproject.name=sentinel-dashboard 是左边菜单栏名称
java -Dserver.port=8587 -Dcsp.sentinel.dashboard.server=localhost:8587 -Dproject.name=sentinel-dashboard -jar sentinel的jar文件

4. 控制台

4.1. 菜单说明

4.2. 规则持久化问题

默认流控规则是存于内存，重启即清除

4.2.1. 三种规则推送模式

4.2.1.1. 原始模式

• 默认模式
  浏览器控制台通过api将规则推送给订单服务，更新到内存中。
• 优点
  简单，无依赖。
• 缺点
  sentinel的jar包重启会消失，生产不适合。
• 改造方式
  扩展数据源（ WritableDataSource ）,参考源码：com.alibaba.csp.sentinel.command.handler.ModifyRulesCommandHandler#handle();

4.2.1.2. 拉模式

• 实现
  订单微服务主动向某个 规则管理中心，定时3s轮询拉取规则，这个规则中心可以是RDBMS,文件等。
• 优点
  简单，无依赖，规则又持久化了。
• 缺点
  不保证一致性，实时性不保证，拉取过于频繁有性能问题。
• 改造方式
  扩展写数据源（ WritableDataSource ）
  官方方案：基于文件实现拉取，demo : sentinel-demo/sentinel-demo-dynamic-file-rule
  基于Nacos的拉模式，实现写数据源，当浏览器控制台推送规则到内存后，就将规则发布到Nacos配置中心，可参考com.alibaba.nacos.client.config.NacosConfigService

4.2.1.3. 推模式

• 实现
  规则管理中心(浏览器控制台)统一推送，订单服务通过注册监听器，接受最新规则，使用Nacos、Zookeeper等配置中心。
• 优点
  更好的实时性和一致性，规则又持久化了。
• 缺点
  需要引入第三方依赖
• 改造方式
  扩展读数据源（ReadableDataSource）
  官方实现方案：Nacos配置中心控制台推送--官方demo: sentinel-demo-nacos-datasource

4.2.1.4. 官方实现

此方案无法实现，修改sentinel浏览器控制台，更新到nacos持久化

• 1：引入依赖

 <dependency>
    <groupId>com.alibaba.csp</groupId>
    <artifactId>sentinel-datasource-nacos</artifactId>
</dependency>

• 2：yml添加从Nacos读取流控规则配置


• rule-type的值
  详情见：com.alibaba.cloud.sentinel.datasource.RuleType

• 3：nacos配置中心配置流控规则

4.2.1.4.1. 如何解决浏览器控制台修改规则，同步到Nacos

• 方案1
  【不建议】改源码（可能不同版本，需要改的地方不一样），重新打一个Jar包，修改规则时同时推送给Nacos配置中心。
• 方案2
  自己在微服务端扩展写数据源（WritableDataSource），将规则保存到Nacos配置中心。
  思路：推拉结合，使用官方提供的读数据源扩展，自己实现Nacos写数据源。
  代码：gitee，v2.4.2版本。

5. 微服务如何整合

5.1. pom加入依赖

 <dependency>
	<groupId>com.alibaba.cloud</groupId>
	<artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
</dependency>

5.2. 如何让资源(方法)受保护

• mvc接口自动埋点，自动支持
• 非mvc接口需要加@SentinelResource，官方说需要配合 Spring AOP 或者 AspectJ 一起使用。
• 微服务的Controller的所有uri会自动被扫描
  通过在控制台，动态配置流控、熔断规则

5.3. application.yml添加 sentinel 控制台地址

spring:
  application:
    name: tlmall-order
  cloud:
    sentinel:
      transport:
        # 添加sentinel的控制台地址
        # 控制台jar包 启动命令行参数 -Dcsp.sentinel.dashboard.server=的值
        dashboard: localhost:8587

6. 常见问题

6.1. 微服务限流没生效

• 如果Sentinel部署在公网，业务微服务在本地，本地需要内网穿透暴露一个公网可访问地址。

7. 服务雪崩问题

7.1. 解决方案

7.1.1. 超时机制

• openFeign 配置连接和读取超时时间

7.1.2. 服务限流

• 限制QPS

7.1.3. 资源隔离

• 进程隔离，线程隔离，信号量隔离

7.1.4. 服务熔断降级

8. 注解

8.1. @SentinelResource

• 解析SentinelResource注解逻辑在：SentinelResourceAspect

9. 单独使用

• 非微服务项目，未引alibaba cloud

9.1. 引入依赖

• 2个依赖

<dependency>
    <groupId>com.alibaba.csp</groupId>
    <artifactId>sentinel-core</artifactId>
    <version>1.8.6</version>
</dependency>

AOP依赖
<dependency>
    <groupId>com.alibaba.csp</groupId>
    <artifactId>sentinel-annotation-aspectj</artifactId>
    <version>1.8.6</version>
</dependency>

与控制台通信依赖
<dependency>
    <groupId>com.alibaba.csp</groupId>
    <artifactId>sentinel-transport-simple-http</artifactId>
    <version>1.8.6</version>
</dependency>

9.2. 注册bean

@Configuration
public class SentinelAspectConfiguration {

    @Bean
    public SentinelResourceAspect sentinelResourceAspect() {
        return new SentinelResourceAspect();
    }
}

9.3. 方法上加@SentinelResource

  // ---------------- 方法在本类的用法 ----------------
  // handleException和fallbackException方法参数需要和hello2的保持一致，最后再加上BlockException或Throwable
  // blockHandler = "handleException" 这种是当该方法抛出BlockException执行handleException方法
  // fallback = "fallbackException" 代表：该方法抛出Throwable 执行fallbackException
  // blockHandler满足优先执行
    @SentinelResource(value = RESOURCE_NAME, blockHandler = "handleException",
        fallback = "fallbackException")

//   ---------------- 方法在其它类的用法 ----------------
// 该方法触发了BlockException异常，会调用ExceptionUtil的handleException()方法。
//    @SentinelResource(value = RESOURCE_NAME,
//            blockHandler = "handleException",blockHandlerClass = ExceptionUtil.class,
//            fallback = "fallbackException",fallbackClass = ExceptionUtil.class)
    @RequestMapping("/hello2")
    public String hello2() {

        int i = 1 / 0;

        return "helloworld ";
    }


    // Block 异常处理函数，参数最后多一个 BlockException，其余与原方法hello2一致.
    public String handleException(BlockException ex){
        return "被流控了";
    }

    // Fallback 异常处理函数，参数与原方法hello2一致或加一个 Throwable 类型的参数.
    public String fallbackException(Throwable t){
        return "被异常降级了";
    }
}

10. 在微服务中使用

10.1. 引入依赖

<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
</dependency>

10.2. 配置哪些方法需要保护

• springMVC Controller层自动识别

10.3. 配置yml

feign:
  sentinel:
    enabled: true  #开启Sentinel 对 Feign 的支持
spring:
    cloud:
      nacos:
        discovery:
          server-addr: tlmall-nacos-server:8848
      sentinel:
        transport:
          # 添加sentinel的控制台地址
          dashboard: tlmall-sentinel-dashboard:8888
          # 指定应用与Sentinel控制台交互的端口，应用会起一个HttpServer占用该端口
          port: 8719

10.4. 和openFeign整合

10.4.1. 整合源码

• com.alibaba.cloud.sentinel.feign.SentinelInvocationHandler

10.4.2. @FeignClient

@FeignClient(value = "tlmall-order-sentinel-demo",path = "/order",fallback = FallbackOrderFeignService.class)
public interface OrderFeignService {


    /**
     * 根据用户id查询订单信息
     * @param userId
     * @return
     */
    @GetMapping("/getOrder")
    Result<?> getOrder(@RequestParam("userId") String userId);
}

10.4.2.1. fallback使用示例

@Component   //必须交给spring 管理
public class FallbackOrderFeignService implements OrderFeignService {
    @Override
    public Result getOrder(String userId) {
        return Result.failed("=======服务降级了========");
    }

    @Override
    public Result<?> post1(OrderDTO orderDTO) {
        return Result.failed("=======服务降级了========");
    }

    @Override
    public Result<?> post2(OrderDTO orderDTO, String token) {
        return Result.failed("=======服务降级了========");
    }

    @Override
    public Result<?> post3(OrderDTO orderDTO, String userId) {
        return Result.failed("=======服务降级了========");
    }

}

10.4.2.2. fallbackFactory 使用示例

@FeignClient(value = "tlmall-order-sentinel-demo",path = "/order",fallback = FallbackOrderFeignServiceFactory.class)
public interface OrderFeignService {


    /**
     * 根据用户id查询订单信息
     * @param userId
     * @return
     */
    @GetMapping("/getOrder")
    Result<?> getOrder(@RequestParam("userId") String userId);
}

@Component
public class FallbackOrderFeignServiceFactory implements FallbackFactory<OrderFeignService> {
    @Override
    public OrderFeignService create(Throwable throwable) {

        return new OrderFeignService() {
            @Override
            public Result getOrder(String userId) {
                return Result.failed("=======服务降级了========");
            }

            @Override
            public Result<?> post1(OrderDTO orderDTO) {
                return Result.failed("=======服务降级了========");
            }

            @Override
            public Result<?> post2(OrderDTO orderDTO, String token) {
                return Result.failed("=======服务降级了========");
            }

            @Override
            public Result<?> post3(OrderDTO orderDTO, String userId) {
                return Result.failed("=======服务降级了========");
            }


        };
    }
}

11. restTemplete整合Sentinel

11.1. 应用场景

第三方提供接口（微信支付的查询，飞书扫码登录接口）,没法用openFeign

11.2. 如何使用

• 1: 引入依赖
• 2：yml添加sentinel控制台配置信息

spring:
  cloud:
    sentinel:
      transport:
        # 添加sentinel的控制台地址
        dashboard: tlmall-sentinel-dashboard:8888
        # 指定应用与Sentinel控制台交互的端口，应用会起一个HttpServer占用该端口
        port: 8719
# 开启resttemplate的sentinel流控切面支持【引入依赖后，默认为true】
resttemplate:
  sentinel:
    enabled:true

• 3：RestTemplate添加@SentinelRestTemplate

@Configuration
public class RestConfig {

    /**
    * handleBlockException和handleFallback的参数是固定的
     */
    @Bean
    @LoadBalanced
    @SentinelRestTemplate(
            blockHandler = "handleBlockException",blockHandlerClass = ExceptionUtil.class,
            fallback = "handleFallback",fallbackClass = ExceptionUtil.class
    )
    public RestTemplate restTemplate() {
        return new RestTemplate();
    }
}

• 4: blockHandler和fallback函数的固定参数写法
  必须为static方法

public class ExceptionUtil {

    public static SentinelClientHttpResponse handleBlockException(HttpRequest request,
                                                                  byte[] body, ClientHttpRequestExecution execution, BlockException ex) {

        Result result = Result.failed("===被限流啦===");
        try {
            return new SentinelClientHttpResponse(new ObjectMapper().writeValueAsString(result));
        } catch (JsonProcessingException e) {
            e.printStackTrace();
        }
        return null;
    }

    public static SentinelClientHttpResponse handleFallback(HttpRequest request,
                                                            byte[] body, ClientHttpRequestExecution execution, BlockException ex) {
        Result result = Result.failed("===被异常降级啦===");
        try {
            return new SentinelClientHttpResponse(new ObjectMapper().writeValueAsString(result));
        } catch (JsonProcessingException e) {
            e.printStackTrace();
        }
        return null;
    }

}

12. 微服务端源码

12.1. 实现原理

• 基于AOP
  SentinelResourceAspect 负责处理

12.2. 处理顺序

• 基于spi加载

• 用责任链依次处理

12.3. 流控

12.3.1. 流控效果

• 快速失败
  算法：滑动时间窗口
  com.alibaba.csp.sentinel.slots.block.flow.controller.DefaultController
• Warm Up 预热时长
  算法：令牌桶算法
  WarmUpController
• 排队等待
  算法：漏桶算法
  RateLimiterController

12.4. 熔断

• 处理类
  com.alibaba.csp.sentinel.slots.block.degrade.DegradeSlot

• 熔断开关控制类
  com.alibaba.csp.sentinel.slots.block.degrade.circuitbreaker.ExceptionCircuitBreaker
