掩膜（Mask）

在图像处理中，经常会碰到掩膜(Mask)这个词。那么这个词到底是什么意思呢？下面来简单解释一下。

1.什么是掩膜
首先我们从物理的角度来看看mask到底是什么过程。
在半导体制造中，许多芯片工艺步骤采用光刻技术，用于这些步骤的图形“底片”称为掩膜（也称作“掩模”），其作用是：在硅片上选定的区域中对一个不透明的图形模板遮盖，继而下面的腐蚀或扩散将只影响选定的区域以外的区域。
图像掩膜与其类似，用选定的图像、图形或物体，对处理的图像（全部或局部）进行遮挡，来控制图像处理的区域或处理过程。

2.掩膜的用法
2.1 提取感兴趣区：用预先制作的感兴趣区掩膜与待处理图像相乘，得到感兴趣区图像，感兴趣区内图像值保持不变，而区外图像值都为0；
2.2 屏蔽作用：用掩膜对图像上某些区域作屏蔽，使其不参加处理或不参加处理参数的计算，或仅对屏蔽区作处理或统计；
2.3 结构特征提取：用相似性变量或图像匹配方法检测和提取图像中与掩膜相似的结构特征；
2.4 特殊形状图像的制作。

3.掩膜运算的一个小实例
以图和掩膜的与运算为例：
原图中的每个像素和掩膜中的每个对应像素进行与运算。比如1 & 1 = 1；1 & 0 = 0；

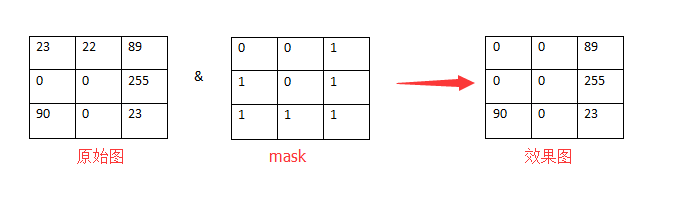

比如一个3 * 3的图像与3 * 3的掩膜进行运算，得到的结果图像就是：







4.小结
1.图像中，各种位运算，比如与、或、非运算与普通的位运算类似。
2.如果用一句话总结，掩膜就是两幅图像之间进行的各种位运算操作。



————————————————
