2.4寸MSP 2402（TFT）知识点

  1. 有效显示区域：36.72*48.96
  2. 分辨率：320*240

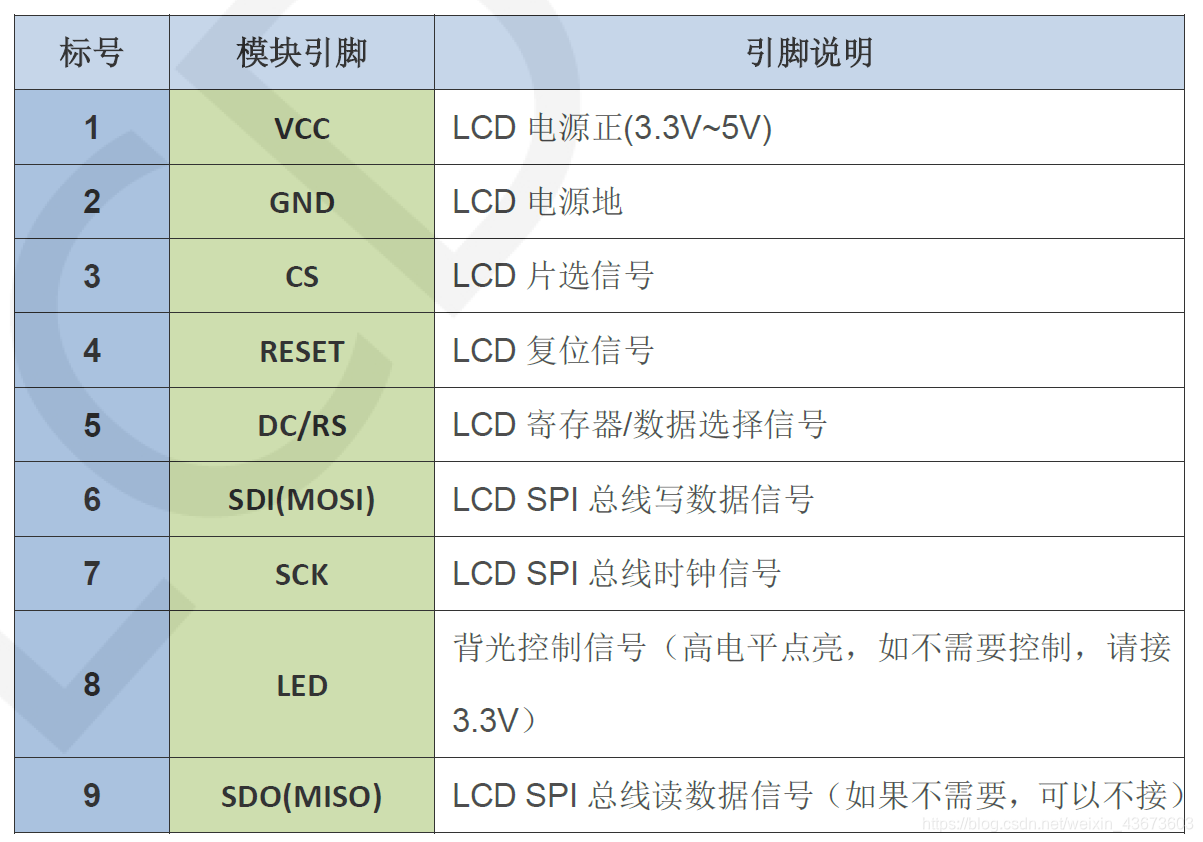

  3. 分为三个控制电路：LCD显示控制电路、触摸屏控制电路、背光控制电路
  4. 支持8位、9位、16位、18位并口数据总线，支持3线和4线spi串口，还支持65K、262KRGB颜色显示

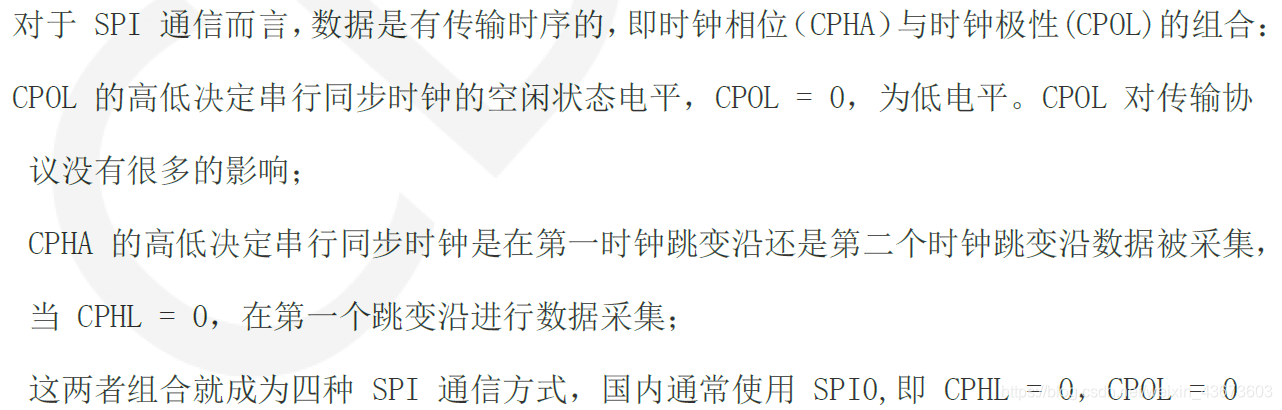

  5. 对于spi通信而言，数据传输是有时序的，高位在前先传输

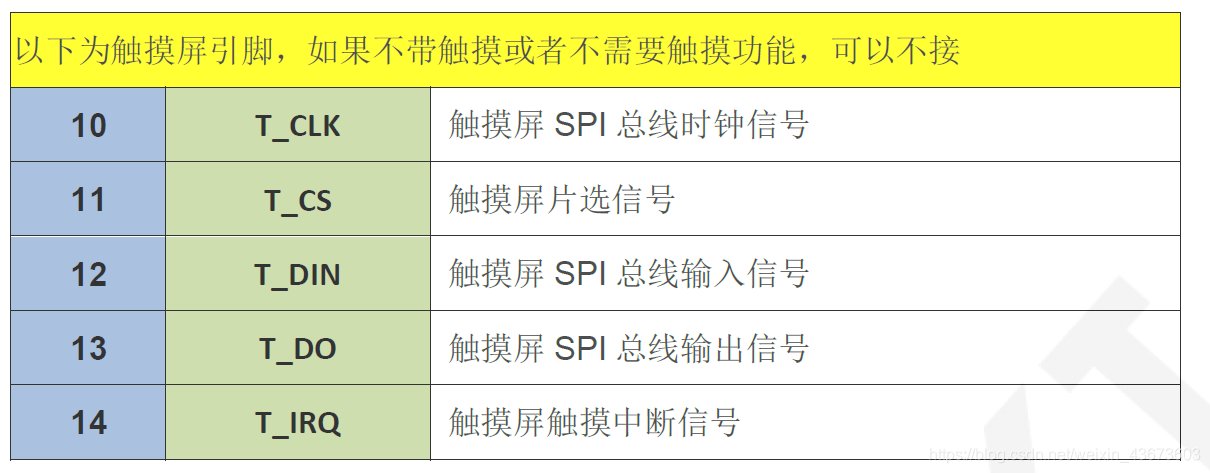

    在这里插入图片描述

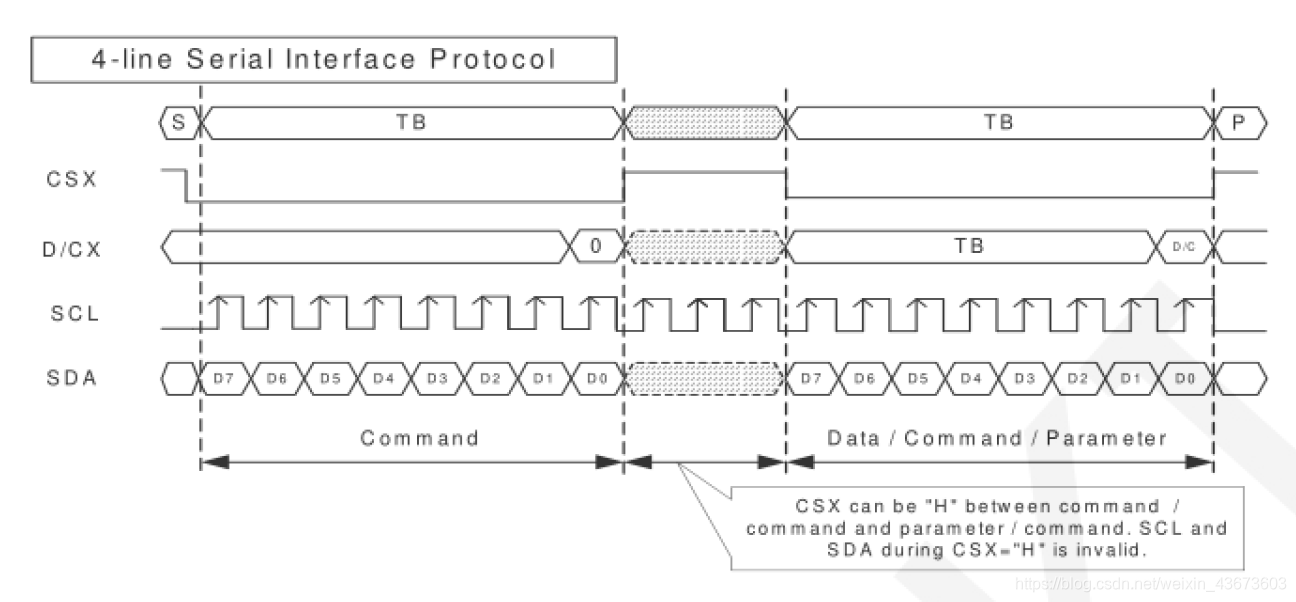

    四线spi写时序


硬件SPI和软件SPI的区别：硬件比软件的显示速度要快；软件SPI 的全部引脚都要定义，可以使用任何的空闲引脚，而硬件的数据和时钟号引脚是固定的，其他引脚要自己定义，也可以使用任何的空闲引脚；软件的初始化只需要对引脚初始化，而硬件需要对相关的控制寄存器以及数据寄存器进行初始化
