大话数据结构学习笔记（七）——图

图（Graph）是由顶点的有穷非空集合和顶点之间的边的集合组成，通常表示为：G(V,E)，其中，G表示一个图，V是图G中顶点的集合，E是图G中边的集合。

1 图的定义

在线性表中，数据元素之间是被串起来的，仅有线性关系，每个数据元素只有一个直接前驱和一个直接后继。在树形结构中，数据元素之间有着明显的层次关系，并且每一层上的数据元素可能和下一层中多个元素相关，但只能和上一层中一个元素相关。这和一对父母可以有多个孩子，但每个孩子却只能有一对父母是一个道理。可现实中，人与人之间关系就非常复杂，比如我认识的朋友，可能他们之间也互相认识，这就不是简单的一对一、一对多，研究人际关系很自然会考虑多对多的情况。那就是我们今天要研究的主题——图。图是一种较线性表和树更加复杂的数据结构。在图形结构中，结点之间的关系可以是任意的，图中任意两个数据元素之间都可能相关。

图（Graph）是由顶点的有穷非空集合和顶点之间边的集合组成，通常表示为：G(V,E)，其中，G表示一个图，V是图G中顶点的集合，E是图G中边的集合。

对于图的定义，我们需要明确几个注意的地方。

• 线性表中我们把数据叫做元素，树中将数据元素叫结点，在图中的数据元素，我们则称之为顶点（Vertex）。
• 线性表中可以没有数据元素，称为空表。树中可以没有结点，叫做空树。那么对于图呢？在图结构中，不允许没有顶点。在定义中，若V是顶点的集合，则强调了顶点集合V的有穷非空。
• 线性表中，相邻的数据元素之间具有线性关系，树结构中，相邻两层的结点具有层次关系，而图中，任意两个顶点之间都可能有关系，顶点之间的逻辑关系用边来表示，边集可以是空的。

1.1 各种图定义*

无向边：若顶点V_i到V_j之间的边没有方向，则称这条边为无向边（Edge），用无序偶对(V_i,V_j)来表示。如果图中任意两个顶点之间的边都是无向边，则称改图为无向图（Undirected graphs）。下图就是一个无向图，由于是无方向的，连接顶点A与D的边，可以表示成无序对(A,D)，也可以写成(D,A)。

对于上图中的无向图G₁来说，G₁=(V₁,{E₁})，其中顶点集合V₁={A,B,C,D}；边集合E₁={(A,B),(B,C),(C,D),(D,A),(A,C)}。

有向边：若从顶点V_i到V_j的边有方向，则称这条边为有向边，也称为弧（Arc）。用有序偶<v_i,v_j>来表示，v_i称为弧尾（Tail），V_j称为弧头（Head）。如果图中任意两个顶点之间的边都是有向边，则称该图为有向图（Directed graphs）。下图就是一个有向图。连接顶点A到D的有向边就是弧，A是弧尾，D是弧头，<A,D>表示弧，注意不能写成<D,A>。

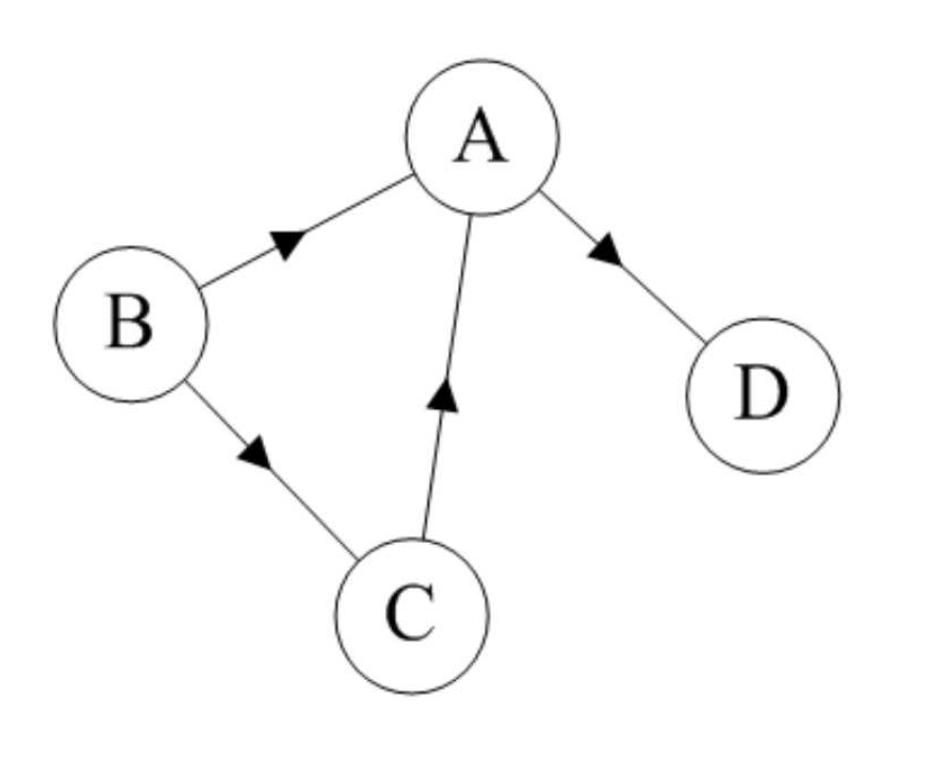

对于上图中的有向图G₂来说，G₂=(V₂,{E₂})，其中顶点集合V₂={A,B,C,D}；弧集合E₂={<A,D>,<B,A>,<C,A>,<B,C>}。

看清楚了，无向边用小括号"()"表示，而有向边则是用尖括号"<>"表示。

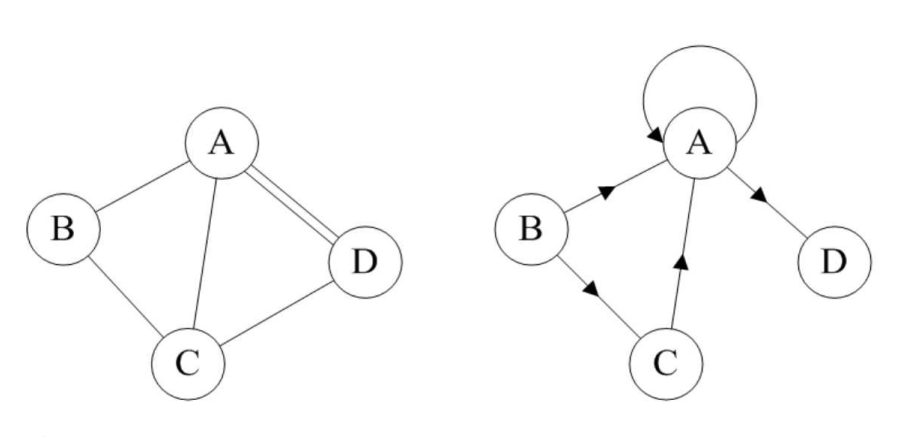

在图中，若不存在顶点到其自身的边，且同一条边不重复出现，则称这样的图为简单图。本文里要讨论的都是简单图。显然下图中的两个图就不属于我们要讨论的范围。

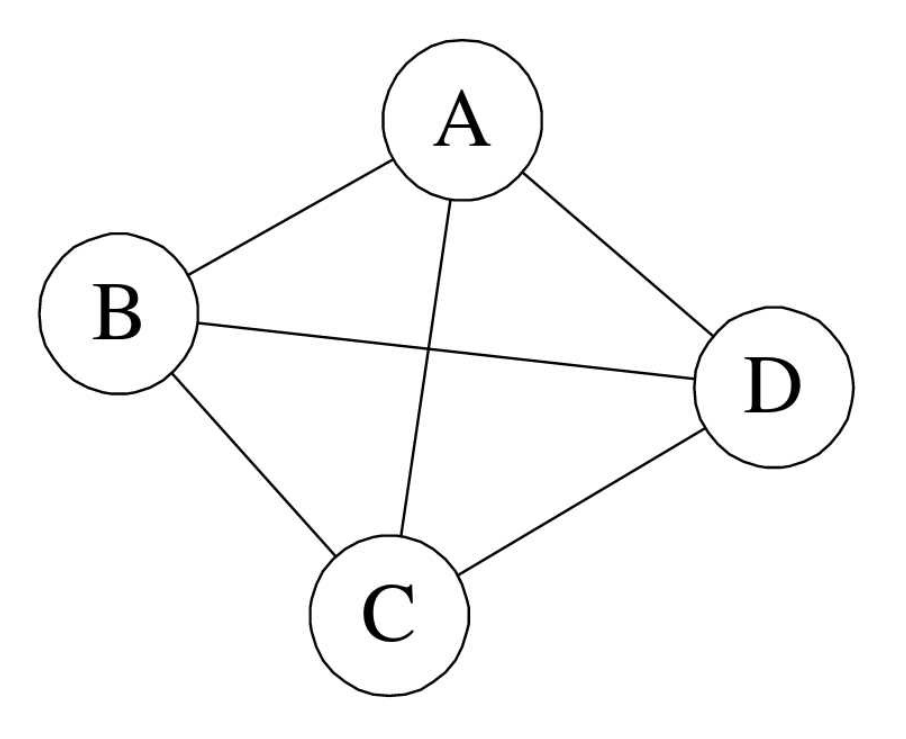

在无向图中，如果任意两个顶点之间都存在边，则称该图为无向完全图。含有n个顶点的无向完全图有n(n-1)/2条边。比如下图就是无向完全图，因为每个顶点都要与除它以外的顶点连线，顶点A与BCD三个顶点连线，共有四个顶点，自然是4×3，但由于顶点A与顶点B连线后，计算B与A连线就是重复，因此要整体除以2，共有6条边。

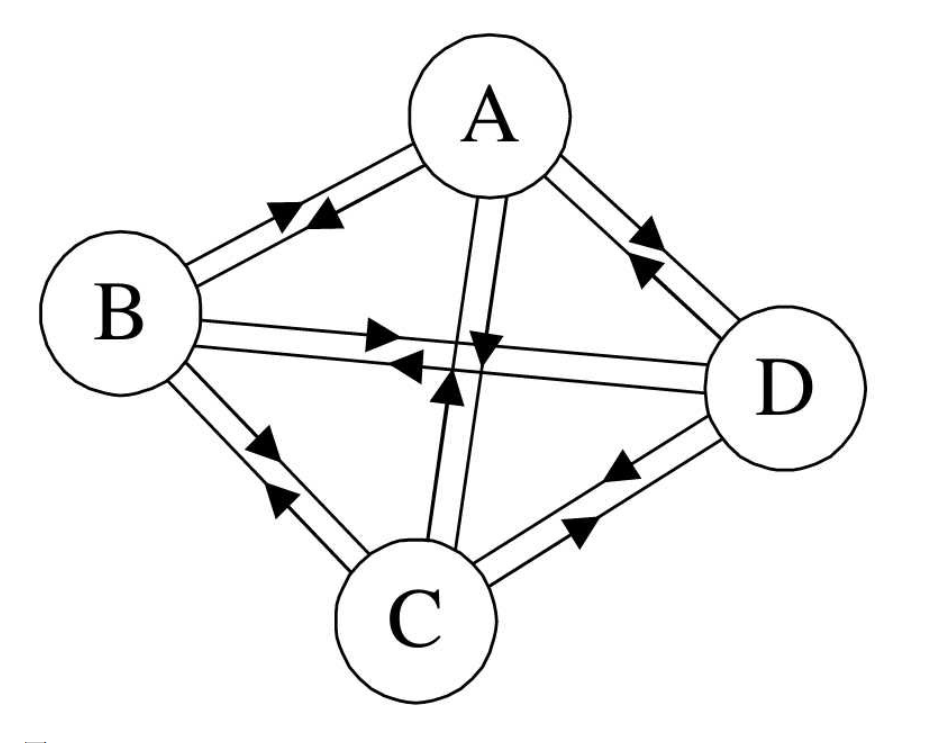

在有向图中，如果任意两个顶点之间都存在方向互为相反的两条弧，则称该图为有向完全图。含有n个顶点的有向完全图有n×(n-1)条边，如下图所示。

从这里也可以得到结论，对于具有n个顶点和e条边数的图，无向图0≤e≤n(n-1)/2，有向图0≤e≤n(n-1)。

有很少条边或弧的图称为稀疏图，反之称为稠密图。这里稀疏和稠密是模糊的概念，都是相对而言的。

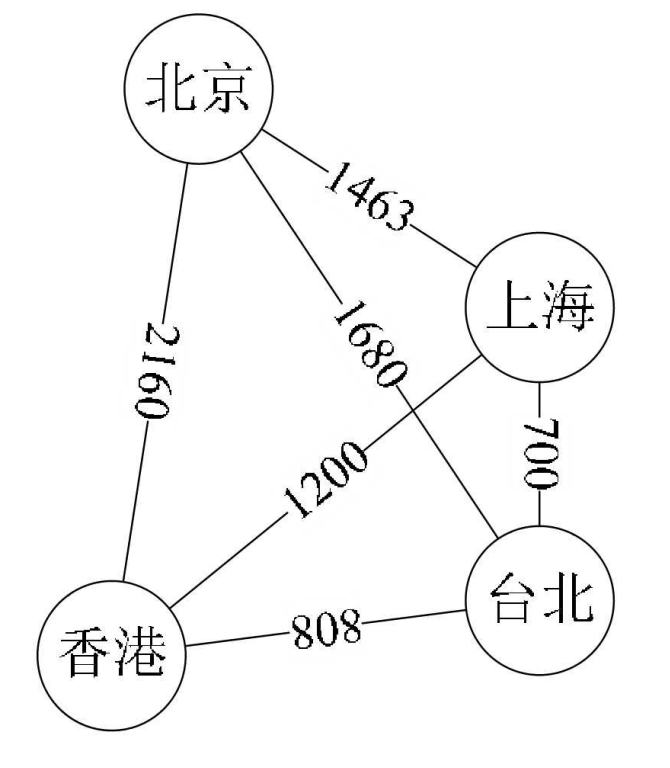

有些图的边或弧具有与它相关的数字，这种与图的边或弧相关的数叫做权（Weight）。这些权可以表示从一个顶点到另一个顶点的距离或耗费。这种带权的图通常称为网（Network）。下图就是一张带权的图，即标识中国四大城市的直线距离的网，此图中的权就是两地的距离。

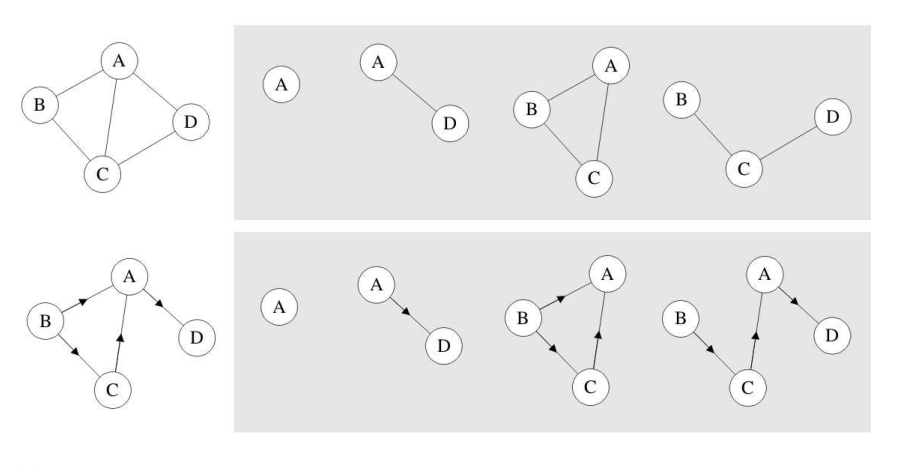

假设有两个图G=(V,{E})和G'=(V',{E'})，如果V'∈V且E'∈E，则称G'为G的子图（Sub-graph）。例如下图带底纹的图均为左侧无向图与有向图的子图。

1.2 图的顶点与边间关系

对于无向图G=(V,{E})，如果边(v,v')∈ E，则称顶点v和v'互为邻接点（Adjacent），即v和v'相邻接。 边(v,v')依附（incident）于顶点v和v'，或者说(v,v')与顶点v和v'相关联。 顶点v的度（Degree）是和v相关联的边的数目， 记为TD(v)。 例如上图左侧上方的无向图， 顶点A与B互为邻接点，边(A,B)依附于顶点A与B上，顶点A的度为3。而此图的边数是5，各个顶点度的和=3+2+3+2=10，推敲后发现，边数其实就是各顶点度数和的一半，多出的一半是因为重复两次记数。简记之：

\[e=\frac{1}{2}\sum_{i=1}^n{TD(v_i)} \]

对于有向图G=(V,{E})，如果弧<v,v'>∈ E，则称顶点v邻接到顶点v'，顶点v'邻接自顶点v。弧<v,v'>和顶点v，v'相关联。以顶点v为头的弧的数目称为v的入度（InDegree），记为ID(v)；以v为尾的弧的数目称为v的出度（OutDegree），记为OD(v)；顶点v的度为TD(v)=ID(v)+OD(v)。
例如上图左侧下方的有向图，顶点A的入度是2（从B到A的弧，从C到A的弧），出度是1（从A到D的弧），所以顶点A的度为2+1=3。此有向图的弧有4条，而各顶点的出度和=1+2+1+0=4，各顶点的入度和=2+0+1+1=4。所以得到：

\[e=\sum_{i=1}^n{ID(v_i)}=\sum_{i=1}^n{OD(v_i)} \]

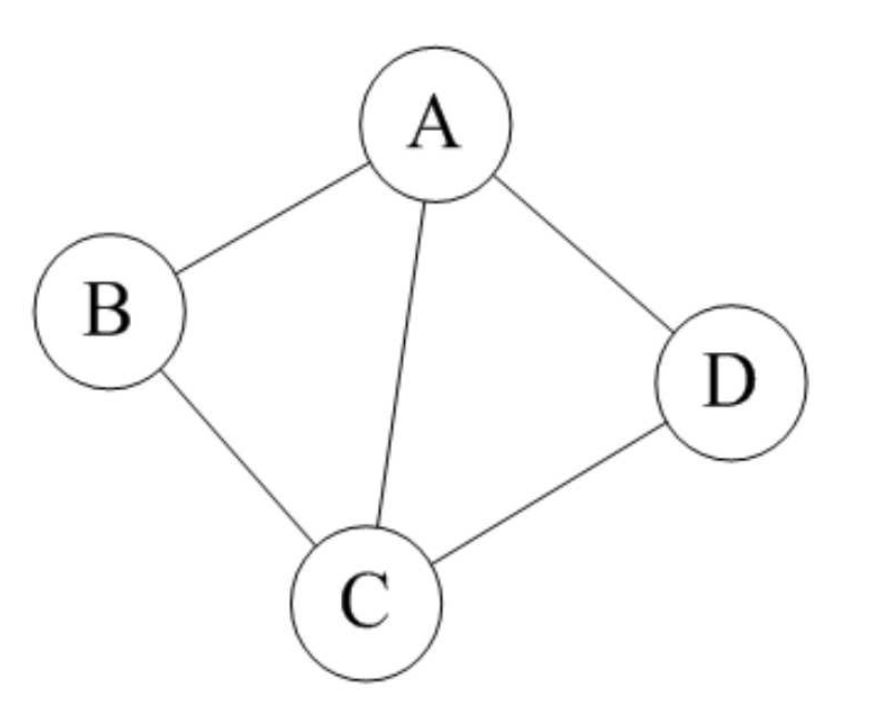

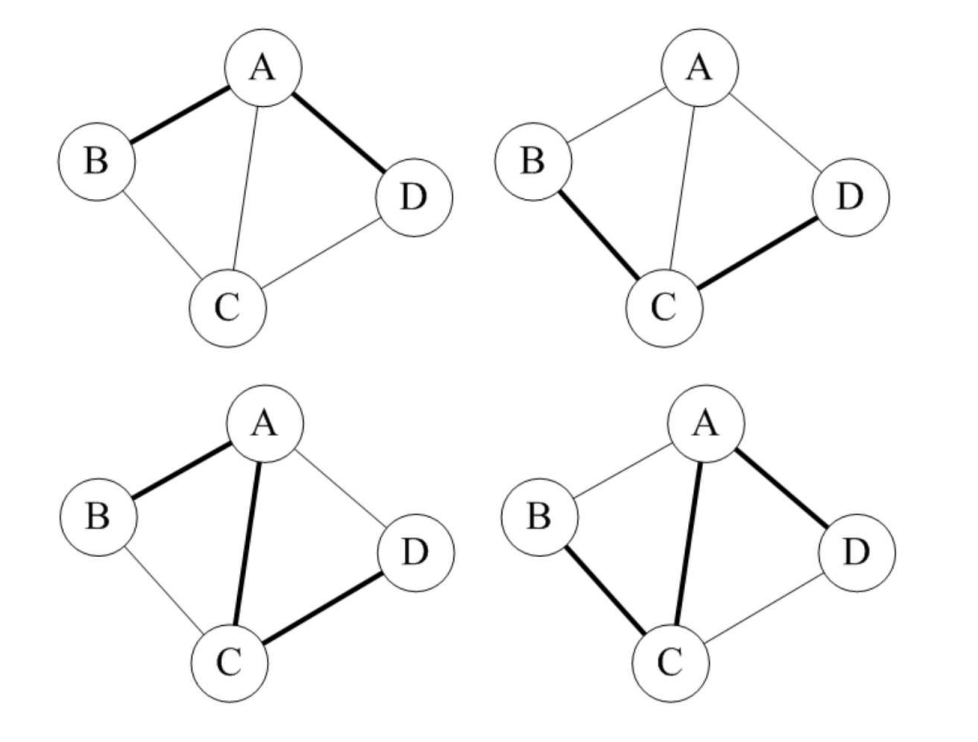

无向图G=(V,{E})中从顶点v到顶点v'的路径（Path）是一个顶点序列(v=v_i,0,v_i,1,...,v_i,m=v')，其中(v_i,j-1,v_i,j)∈ E，1≤j≤m。例如下图中就列举了顶点B到顶点D四种不同的路径。

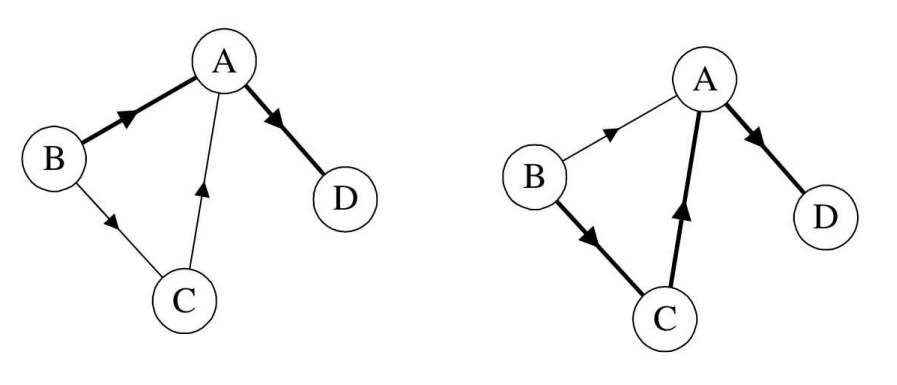

如果G是有向图，则路径也是有向的， 顶点序列应满足<v_i,j-1,v_i,j>∈ E，1≤j≤m。例如下图，顶点B到D有两种路径。而顶点A到B，就不存在路径。

树中根结点到任意结点的路径是唯一的，但是图中顶点与顶点之间的路径却是不唯一的。
路径的长度是路径上的边或弧的数目。上上图中的上方两条路径长度为2，下方两条路径长度为3。 上图中左侧路径长为2， 右侧路径长度为3。

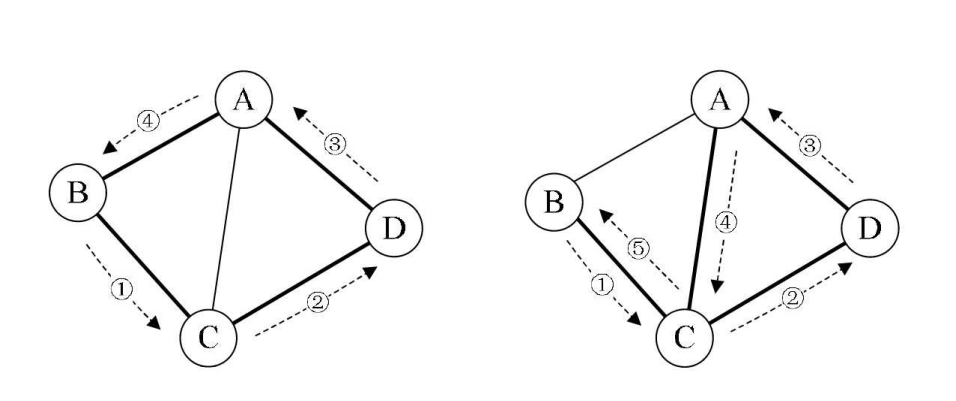

第一个顶点和最后一个顶点相同的路径称为回路或环（Cycle）。序列中顶点不重复出现的路径称为简单路径。除了第一个顶点和最后一个顶点之外，其余顶点不重复出现的回路，称为简单回路或简单环。如下图中两个图的粗线都构成环，左侧的环因第一个顶点和最后一个顶点都是B，且C、D、A没有重复出现，因此是一个简单环。而右侧的环，由于顶点C的重复，它就不是简单环了。

1.3 连通图相关术语

在无向图G中，如果从顶点v到顶点v'有路径，则称v和v'是连通的。如果对于图中任意两个顶点v_i、v_j∈ V，v_i和v_j都是连通的，则称G是连通图（Connected Graph）。下图中的图1，它的顶点A到顶点B、C、D都是连通的，但显然顶点A与顶点E或F就无路径，因此不能算是连通图。

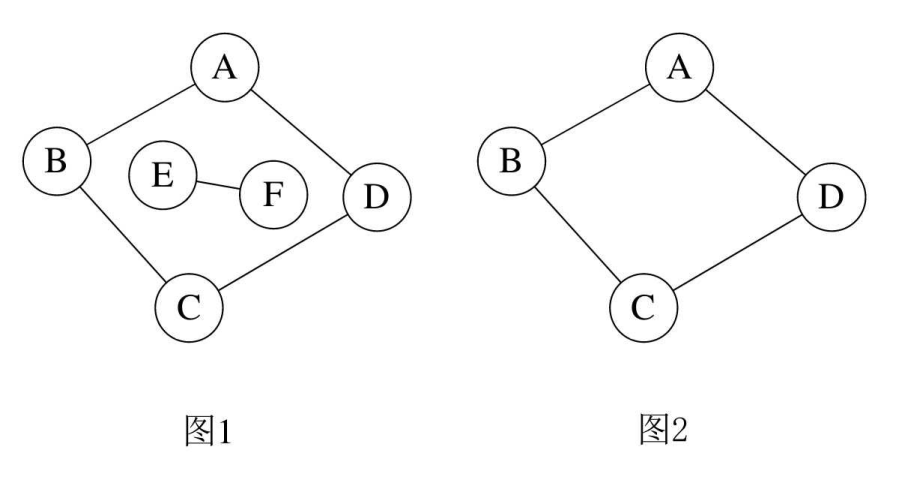

而下图中的图2，顶点A、B、C、D相互都是连通的，所以它本身是连通图。

无向图中的极大连通子图称为连通分量。注意连通分量的概念，它强调：

• 要是子图；
• 子图要是连通的；
• 连通子图含有极大顶点数；
• 具有极大顶点数的连通子图包含依附于这些顶点的所有边。

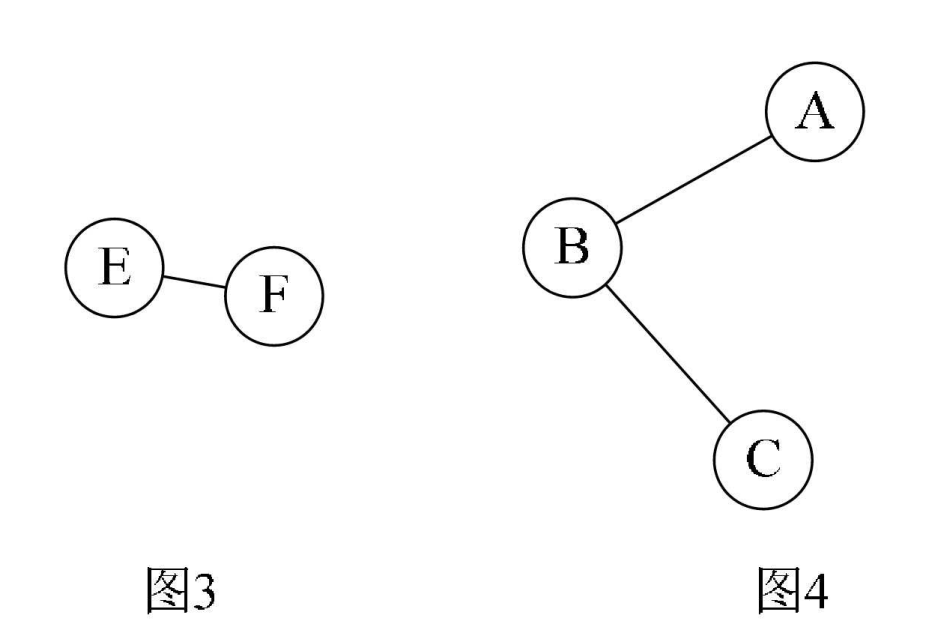

上图的图1是一个无向非连通图。但是它有两个连通分量，即图2和图3。而图4，尽管是图1的子图，但是它却不满足连通子图的极大顶点数（图2满足）。 因此它不是图1的无向图的连通分量。

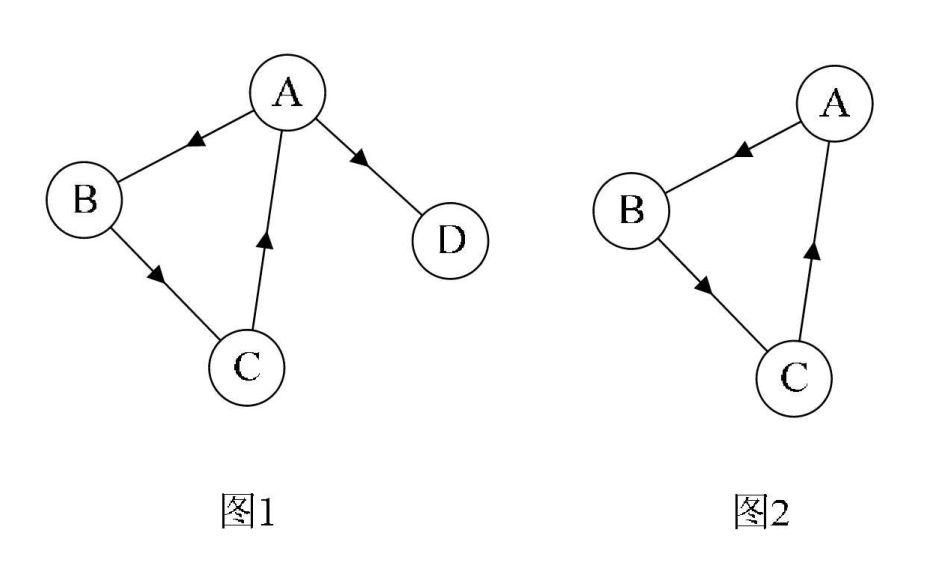

在有向图G中，如果对于每一对v_i、v_j∈ V、v_i≠v_j， 从v_i到v_j和从v_j到v_i都存在路径， 则称G是强连通图。有向图中的极大强连通子图称做有向图的强连通分量。例如下图，图1并不是强连通图，因为顶点A到顶点D存在路径，而D到A就不存在。图2就是强连通图，而且显然图2是图1的极大强连通子图，即是它的强连通分量。

现在我们再来看连通图的生成树定义。

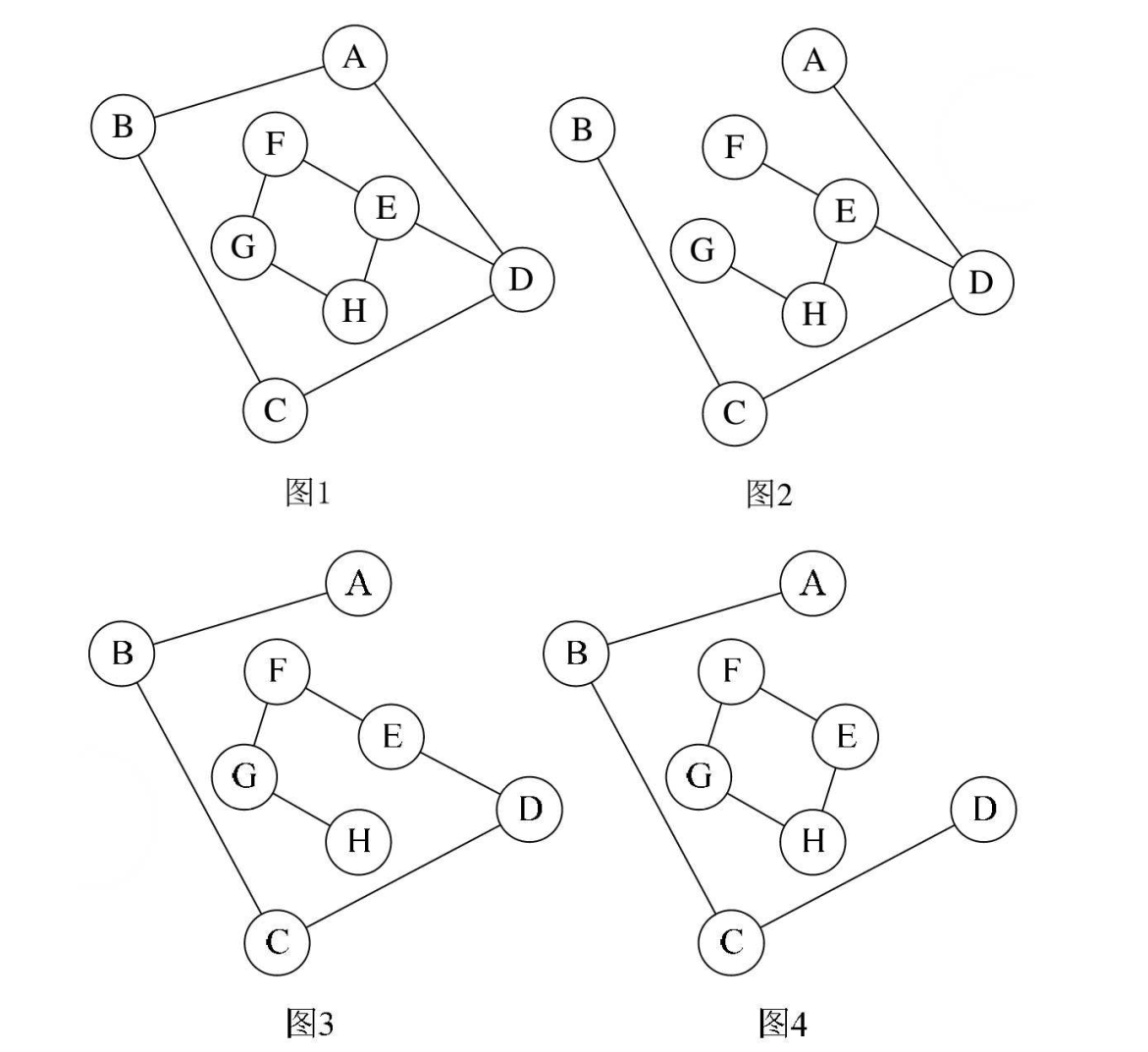

所谓的一个连通图的生成树是一个极小的连通子图，它含有图中全部的n个顶点，但只有足以构成一棵树的n-1条边。比如下图的图1是一普通图，但显然它不是生成树，当去掉两条构成环的边后， 比如图2或图3， 就满足n个顶点n-1条边且连通的定义了。它们都是一棵生成树。
从这里也可知道，如果一个图有n个顶点和小于n-1条边，则是非连通图，如果它多于n-1边条，必定构成一个环，因为这条边使得它依附的那两个顶点之间有了第二条路径。比如图2和图3，随便加哪两顶点的边都将构成环。不过有n-1条边并不一定是生成树，比如图4。

如果一个有向图恰有一个顶点的入度为0，其余顶点的入度均为1，则是一个有向树。对有向树的理解比较容易，所谓入度为0其实就相当于树中的根结点，其余顶点入度为1就是说树的非根结点的双亲只有一个。一个有向图的生成森林由若干棵有向树组成，含有图中全部顶点，但只有足以构成若干棵不相交的有向树的弧。如下图的图1是一棵有向图。去掉一些弧后，它可以分解为两棵有向树，如图2和图3，这两棵就是图1有向图的生成森林。

1.4 图的定义与术语总结

术语终于介绍得差不多了，可能有不少同学有些头晕，我们再来整理一下。
图按照有无方向分为无向图和有向图。无向图由顶点和边构成，有向图由顶点和弧构成。弧有弧尾和弧头之分。
图按照边或弧的多少分稀疏图和稠密图。如果任意两个顶点之间都存在边叫完全图，有向的叫有向完全图。 若无重复的边或顶点到自身的边则叫简单图。
图中顶点之间有邻接点、依附的概念。无向图顶点的边数叫做度，有向图顶点分为入度和出度。
图上的边或弧上带权则称为网。
图中顶点间存在路径，两顶点存在路径则说明是连通的，如果路径最终回到起始点则称为环，当中不重复叫简单路径。若任意两顶点都是连通的，则图就是连通图，有向则称强连通图。 图中有子图，若子图极大连通则就是连通分量，有向的则称强连通分量。
无向图中连通且n个顶点n-1条边叫生成树。有向图中一顶点入度为0其余顶点入度为1的叫有向树。一个有向图由若干棵有向树构成生成森林。

2 图的抽象数据类型

图作为一种数据结构，它的抽象数据类型带有自己特点，正因为它的复杂，运用广泛，使得不同的应用需要不同的运算集合，构成不同的抽象数据操作。我们这里就来看看图的基本操作。

ADT 图(Graph)
Data
	顶点的有穷非空集合和边的集合。
Operation
    CreateGraph(*G, V, VR): 按照顶点集V和边弧集VR的定义构造图G。
    DestroyGraph(*G): 图G存在则销毁。
    LocateVex(G, u): 若图G中存在顶点u，则返回图中的位置。
    GetVex(G, v): 返回图G中顶点v的值。
    PutVex(G, v, value): 将图G中顶点v赋值value。
    FirstAdjVex(G, *v): 返回顶点v的一个邻接顶点，若顶点在G中无邻接顶点返回空。
    NextAdjVex(G, v, *w): 返回顶点v相对于顶点w的下一个邻接顶点，若w是v的最后一个邻接点则返回“空”。
    InsertVex(*G, v): 在图G中增添新顶点v。
    DeleteVex(*G, v): 删除图G中顶点v及其相关的弧。
    InsertArc(*G, v, w): 在图G中增添弧<v,w>，若G是无向图，还需要增添对称弧<w,v>。
    DeleteArc(*G, v, w): 在图G中删除弧<v,w>，若G是无向图，则还删除对称弧<w,v>。
    DFSTraverse(G): 对图G中进行深度优先遍历，在遍历过程对每个顶点调用。
    HFSTraverse(G): 对图G中进行广度优先遍历，在遍历过程对每个顶点调用。
endADT

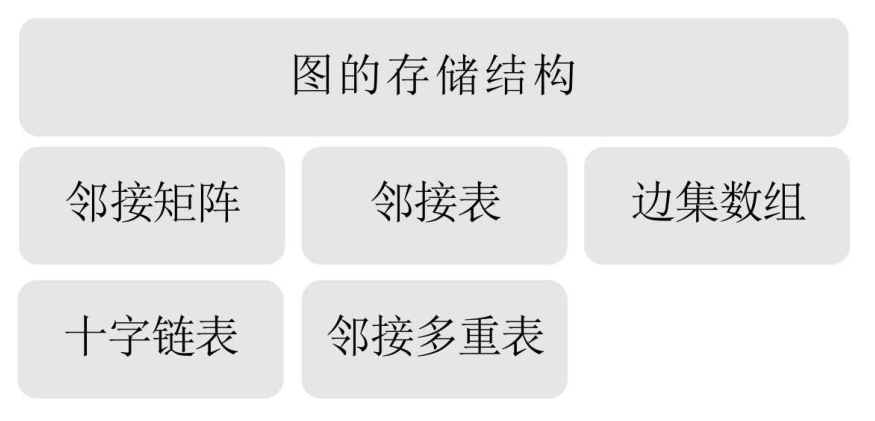

3 图的存储结构

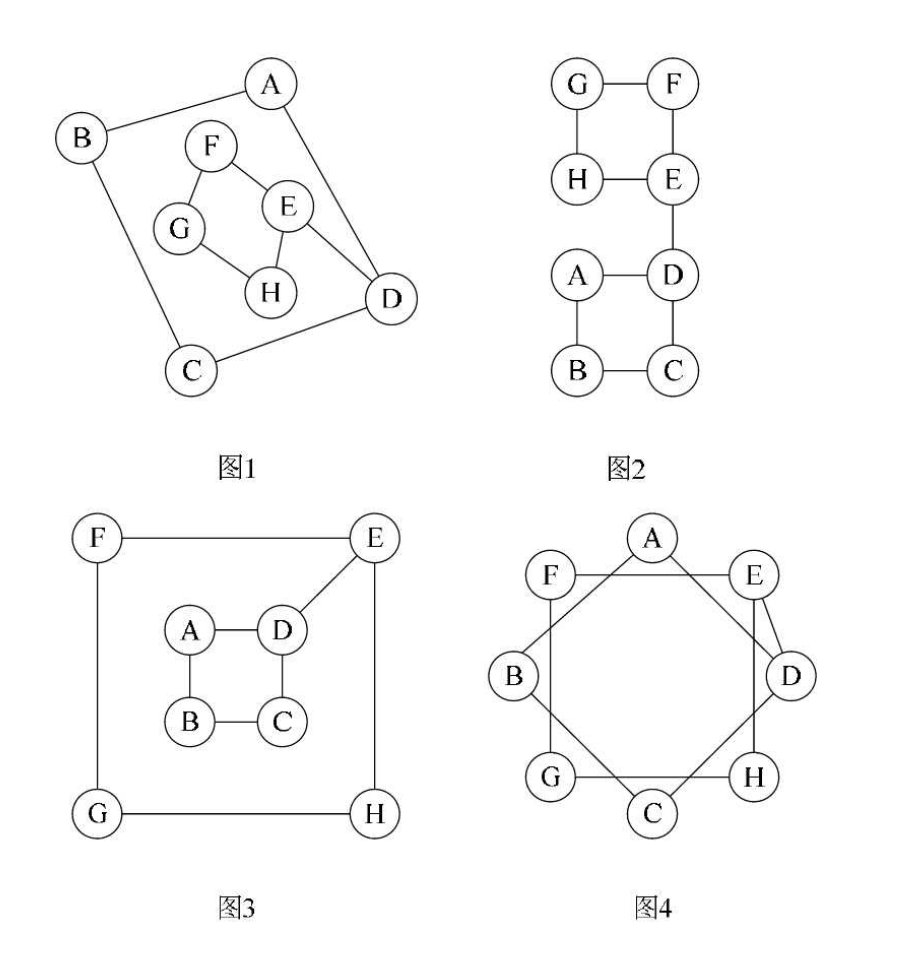

图的存储结构相较线性表与树来说就更加复杂了。首先，我们口头上说的“顶点的位置”或“邻接点的位置”只是一个相对的概念。其实从图的逻辑结构定义来看，图上任何一个顶点都可被看成是第一个顶点，任一顶点的邻接点之间也不存在次序关系。比如下图中的四张图，仔细观察发现，它们其实是同一个图，只不过顶点的位置不同，就造成了表象上不太一样的感觉。

也正由于图的结构比较复杂，任意两个顶点之间都可能存在联系，因此无法以数据元素在内存中的物理位置来表示元素之间的关系，也就是说，图不可能用简单的顺序存储结构来表示。而多重链表的方式，即以一个数据域和多个指针域组成的结点表示图中的一个顶点，尽管可以实现图结构，但其实在树中，我们也已经讨论过，这是有问题的。如果各个顶点的度数相差很大，按度数最大的顶点设计结点结构会造成很多存储单元的浪费，而若按每个顶点自己的度数设计不同的顶点结构，又带来操作的不便。因此，对于图来说，如何对它实现物理存储是个难题，不过我们的前辈们已经解决了，现在我们来看前辈们提供的五种不同的存储结构。

3.1 邻接矩阵

考虑到图是由顶点和边或弧两部分组成。合在一起比较困难，那就很自然地考虑到分两个结构来分别存储。顶点不分大小、主次，所以用一个一维数组来存储是很不错的选择。而边或弧由于是顶点与顶点之间的关系，一维搞不定，那就考虑用一个二维数组来存储。于是我们的邻接矩阵的方案就诞生了。
图的邻接矩阵（Adjacency Matrix）存储方式是用两个数组来表示图。
一个一维数组存储图中顶点信息，一个二维数组（称为邻接矩阵）存储图中的边或弧的信息。
设图G有n个顶点，则邻接矩阵是一个n×n的方阵，定义为：

\[arc[i][j]=\begin{cases} 1,若(v_i,v_j)∈E或<v_i,v_j>∈E \\ 0,反之 \end{cases} \]

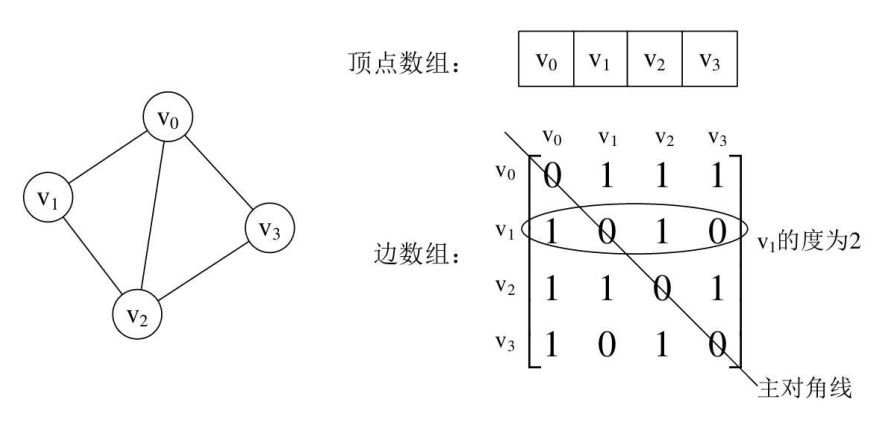

我们来看一个实例，下图的左图就是一个无向图。

我们可以设置两个数组，顶点数组为vertex[4]={v₀,v₁,v₂,v₃}，边数组arc[4][4]为上图右图这样的一个矩阵。简单解释一下，对于矩阵的主 对角线的值，即arc[0][0]、arc[1][1]、arc[2][2]、arc[3][3]， 全为0是因为不存在顶点到自身的边， 比如v₀到v₀。 arc[0][1]=1是因为v₀到v₁的边存在，而arc[1][3]=0是因为v₁到v₃的边不存在。并且由于是无向图，v₁到v₃的边不存在，意味着v₃到v₁的边也不存在。所以无向图的边数组是一个对称矩阵。

所谓对称矩阵就是n阶矩阵的元满足a_ij=a_ji，（0≤i,j≤n）。即从矩阵的左上角到右下角的主对角线为轴，右上角的元与左下角相对应的元全都是相等的。

有了这个矩阵， 我们就可以很容易地知道图中的信息。

1. 我们要判定任意两顶点是否有边无边就非常容易了。
2. 我们要知道某个顶点的度，其实就是这个顶点v_i在邻接矩阵中第i行（或第i列）的元素之和。比如顶点v₁的度就是1+0+1+0=2。
3. 求顶点v_i的所有邻接点就是将矩阵中第i行元素扫描一遍，arc[i][j]为1就是邻接点。

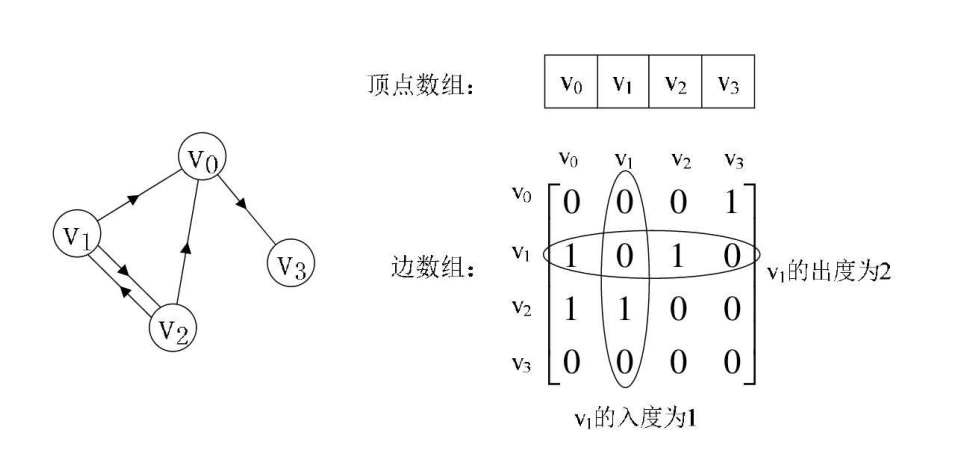

我们再来看一个有向图样例，如下图所示的左图。

顶点数组为vertex[4]={v₀,v₁,v₂,v₃}，弧数组arc[4][4]为上图右图这样的一个矩阵。主对角线上数值依然为0。但因为是有向图，所以此矩阵并不对称，比如由v₁到v₀有弧，得到arc[1][0]=1，而v₀到v₁没有弧，因此arc[0][1]=0。
有向图讲究入度与出度，顶点v₁的入度为1，正好是第v₁列各数之和。
顶点v₁的出度为2，即第v₁行的各数之和。
与无向图同样的办法，判断顶点v_i到v_j是否存在弧，只需要查找矩阵中arc[i][j]是否为1即可。要求v_i的所有邻接点就是将矩阵第i行元素扫描一遍，查找arc[i][j]为1的顶点。

在图的术语中，我们提到了网的概念，也就是每条边上带有权的图叫做网。那么这些权值就需要存下来，如何处理这个矩阵来适应这个需求呢？我们有办法。
设图G是网图，有n个顶点，则邻接矩阵是一个n×n的方阵，定义为：这里w_ij表示（v_i,v_j）或<v_i,v_j>上的权值。∞表示一个计算机允许的、大于所有边上权值的值，也就是一个不可能的极限值。有同学会问，为什么不是0呢？ 原因在于权值w_ij大多数情况下是正值，但个别时候可能就是0，甚至有可能是负值。 因此必须要用一个不可能的值来代表不存在。

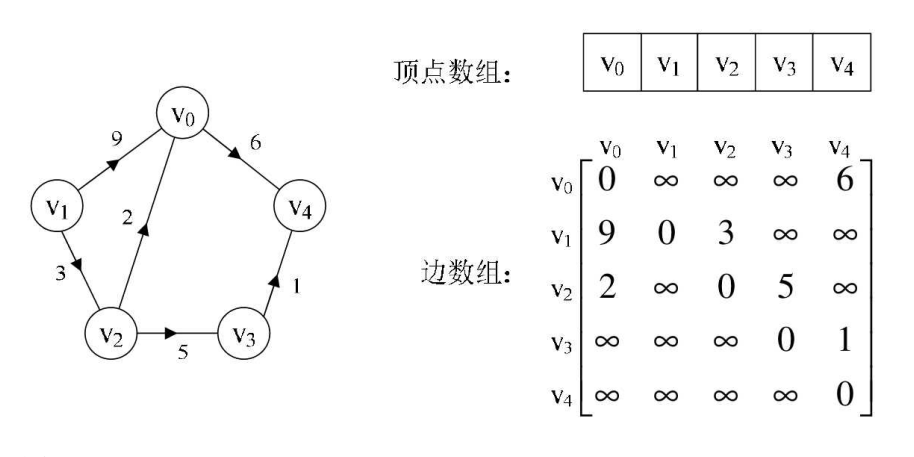

如下图左图就是一个有向网图， 右图就是它的邻接矩阵。

那么邻接矩阵是如何实现图的创建的呢？我们先来看看图的邻接矩阵存储的结构，代码如下。

// 顶点类型应由用户定义
typedef char VertexType;
// 边上的权值类型应由用户定义
typedef int EdgeType;
// 最大顶点数，应由用户定义
#define MAXVEX 100
// 用65535来代表∞
#define INFINITY 65535
typedef struct
{
    // 顶点表
    VertexType vexs[MAXVEX];
    // 邻接矩阵，可看作边表
    EdgeType arc[MAXVEX][MAXVEX];
    // 图中当前的顶点数和边数
    int numVertexes, numEdges;
} MGraph;

有了这个结构定义，我们构造一个图，其实就是给顶点表和边表输入数据的过程。我们来看看无向网图的创建代码。

// 建立无向网图的邻接矩阵表示
void CreateMGraph(MGraph *G)
{
	int i, j, k, w;
	printf("输入顶点数和边数:\n");
	// 输入顶点数和边数
	scanf("%d,%d", &G -> numVertexes, &G -> numEdges);
	// 读入顶点信息，建立顶点表
	for (i = 0; i < G -> numVertexes; i ++)
		scanf(&G -> vexs[i]);
	for (i = 0; i < G -> numVertexes; i ++)
		for (j = 0; j < G -> numVertexes; j ++)
			// 邻接矩阵初始化
			G -> arc[i][j] = INFINITY;
	// 读入numEdges条边，建立邻接矩阵
	for (k = 0; k < G -> numEdges; k ++)
	{
		printf("输入边(vi,vj)上的下标i，下标j和权w:\n");
		// 输入边(vi,vj)上的权w
		scanf("%d,%d,%d", &i, &j, &w);
		G -> arc[i][j] = w;
		// 因为是无向图， 矩阵对称
		G -> arc[j][i] = G -> arc[i][j];
    }
}

从代码中也可以得到，n个顶点和e条边的无向网图的创建，时间复杂度为O(n+n²+e)，其中对邻接矩阵G.arc的初始化耗费了O(n²)的时间。

3.2 邻接表

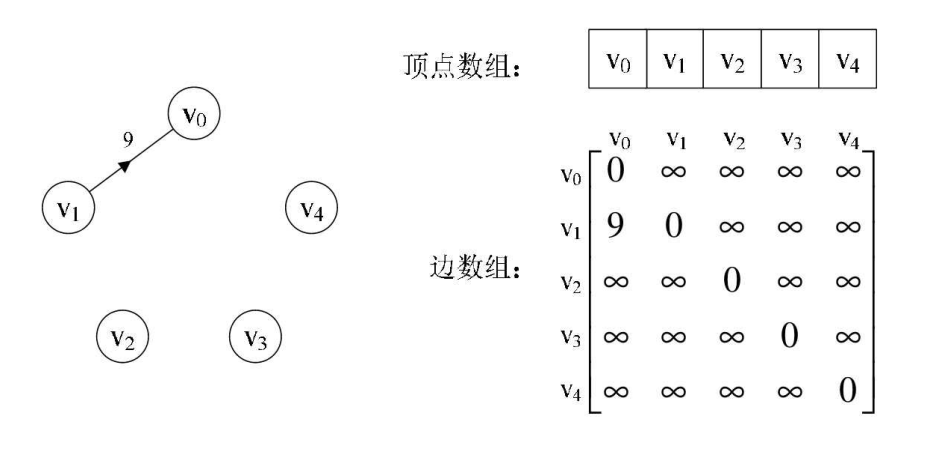

邻接矩阵是不错的一种图存储结构，但是我们也发现，对于边数相对顶点较少的图，这种结构是存在对存储空间的极大浪费的。比如说，如果我们要处理下图这样的稀疏有向图，邻接矩阵中除了arc[1][0]有权值外，没有其他弧，其实这些存储空间都浪费掉了。

因此我们考虑另外一种存储结构方式。回忆我们在线性表时谈到，顺序存储结构就存在预先分配内存可能造成存储空间浪费的问题，于是引出了链式存储的结构。同样的，我们也可以考虑对边或弧使用链式存储的方式来避免空间浪费的问题。
再回忆我们在树中谈存储结构时，讲到了一种孩子表示法，将结点存入数组，并对结点的孩子进行链式存储，不管有多少孩子，也不会存在空间浪费问题。这个思路同样适用于图的存储。我们把这种数组与链表相结合的存储方法称为邻接表（Ad-jacency List）。

邻接表的处理办法是这样。

1. 图中顶点用一个一维数组存储，当然，顶点也可以用单链表来存储，不过数组可以较容易地读取顶点信息，更加方便。另外，对于顶点数组中，每个数据元素还需要存储指向第一个邻接点的指针，以便于查找该顶点的边信息。
2. 图中每个顶点v_i的所有邻接点构成一个线性表，由于邻接点的个数不定，所以用单链表存储，无向图称为顶点v_i的边表， 有向图则称为顶点v_i作为弧尾的出边表。

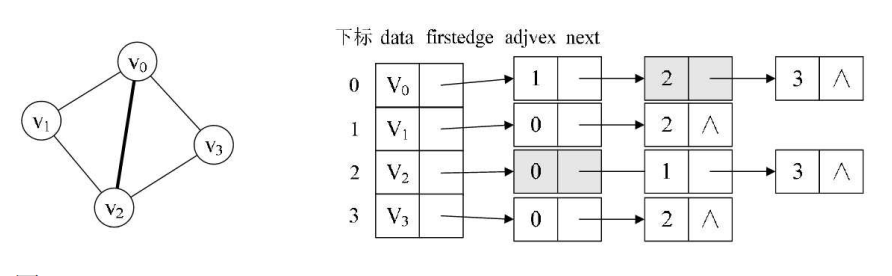

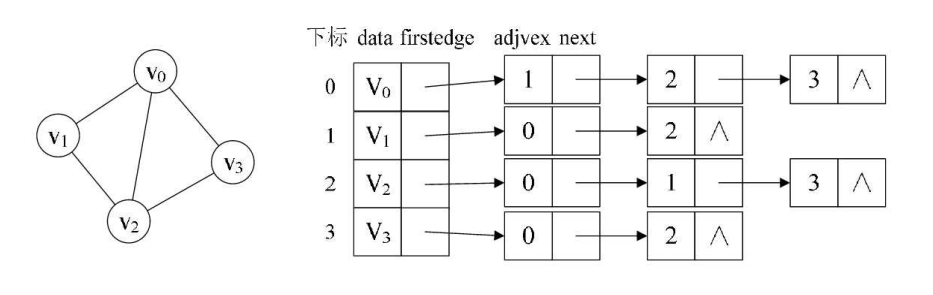

例如下图所示的就是一个无向图的邻接表结构。

从图中我们知道，顶点表的各个结点由data和firstedge两个域表示，data是数据域，存储顶点的信息，firstedge是指针域，指向边表的第一个结点，即此顶点的第一个邻接点。边表结点由adjvex和next两个域组成。adjvex是邻接点域，存储某顶点的邻接点在顶点表中的下标，next则存储指向边表中下一个结点的指针。比如v₁顶点与v₀、v₂互为邻接点，则在v₁的边表中，adjvex分别为v₀的0和v₂的2。
这样的结构，对于我们要获得图的相关信息也是很方便的。比如我们要想知道某个顶点的度，就去查找这个顶点的边表中结点的个数。若要判断顶点v_i到v_j是否存在边，只需要测试顶点v_i的边表中adjvex是否存在结点v_j的下标j就行了。若求顶点的所有邻接点，其实就是对此顶点的边表进行遍历，得到的adjvex域对应的顶点就是邻接点。
若是有向图，邻接表结构是类似的，比如下图中第一幅图的邻接表就是第二幅图。但要注意的是有向图由于有方向，我们是以顶点为弧尾来存储边表的，这样很容易就可以得到每个顶点的出度。但也有时为了便于确定顶点的入度或以顶点为弧头的弧，我们可以建立一个有向图的逆邻接表， 即对每个顶点v_i都建立一个链接为v_i为弧头的表。如下图的第三幅图所示。

此时我们很容易就可以算出某个顶点的入度或出度是多少，判断两顶点是否存在弧也很容易实现。

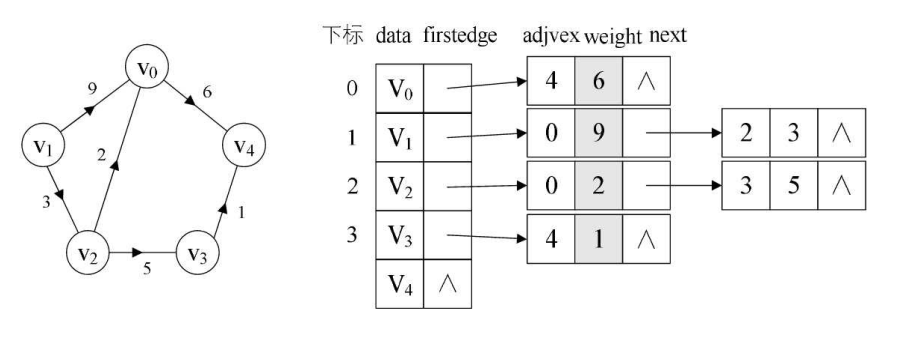

对于带权值的网图，可以在边表结点定义中再增加一个weight的数据域，存储权值信息即可，如下图所示。

有了这些结构的图，下面关于结点定义的代码就很好理解了。

// 顶点类型应由用户定义
typedef char VertexType;
// 边上的权值类型应由用户定义
typedef int EdgeType;

// 边表结点
typedef struct EdgeNode
{
	// 邻接点域，存储该顶点对应的下标
	int adjvex;
	// 用于存储权值，对于非网图可以不需要
	EdgeType weight;
	// 链域，指向下一个邻接点
	struct EdgeNode *next;
} EdgeNode;

// 顶点表结点
typedef struct VertexNode
{
	// 顶点域，存储顶点信息
	VertexType data;
	// 边表头指针
	EdgeNode *firstedge;
} VertexNode, AdjList[MAXVEX];

typedef struct
{
	AdjList adjList;
	// 图中当前顶点数和边数
	int numVertexes, numEdges;
} GraphAdjList;

对于邻接表的创建，也就是顺理成章之事。无向图的邻接表创建代码如下。

// 建立图的邻接表结构
void CreateALGraph(GraphAdjList *G)
{
    int i, j, k;
    EdgeNode *e;
    printf("输入顶点数和边数:\n");
    // 输入顶点数和边数
    scanf("%d,%d", &G -> numVertexes, &G -> numEdges);
    // 读入顶点信息，建立顶点表
    for (i = 0; i < G -> numVertexes; i ++) {
        // 输入顶点信息
        scanf(&G -> adjList[i].data);
        // 将边表置为空表
        G -> adjList[i].firstedge = NULL;
    }
    // 建立边表
    for (k = 0; k < G -> numEdges; k ++)
    {
        printf("输入边(vi,vj)上的顶点序号:\n");
        // 输入边(vi,vj)上的顶点序号
        scanf("%d,%d", &i, &j);
        // 向内存申请空间，生成边表结点
        e = (EdgeNode *) malloc(sizeof(EdgeNode));
        // 邻接序号为j
        e -> adjvex = j;
        // 将e指针指向当前顶点指向的结点
        e -> next = G -> adjList[i].firstedge;
        // 将当前顶点的指针指向e
        G -> adjList[i].firstedge = e;

        // 向内存申请空间，生成边表结点
        e = (EdgeNode *) malloc(sizeof(EdgeNode));
        // 邻接序号为i
        e -> adjvex = i;
        // 将e指针指向当前顶点指向的结点
        e -> next = G -> adjList[j].firstedge;
        // 将当前顶点的指针指向e
        G -> adjList[j].firstedge = e;
    }
}

这里加粗代码，是应用了我们在单链表创建中讲解到的头插法，由于对于无向图，一条边对应都是两个顶点，所以在循环中，一次就针对i和j分别进行了插入。本算法的时间复杂度，对于n个顶点e条边来说，很容易得出是O(n+e)。

3.3 十字链表

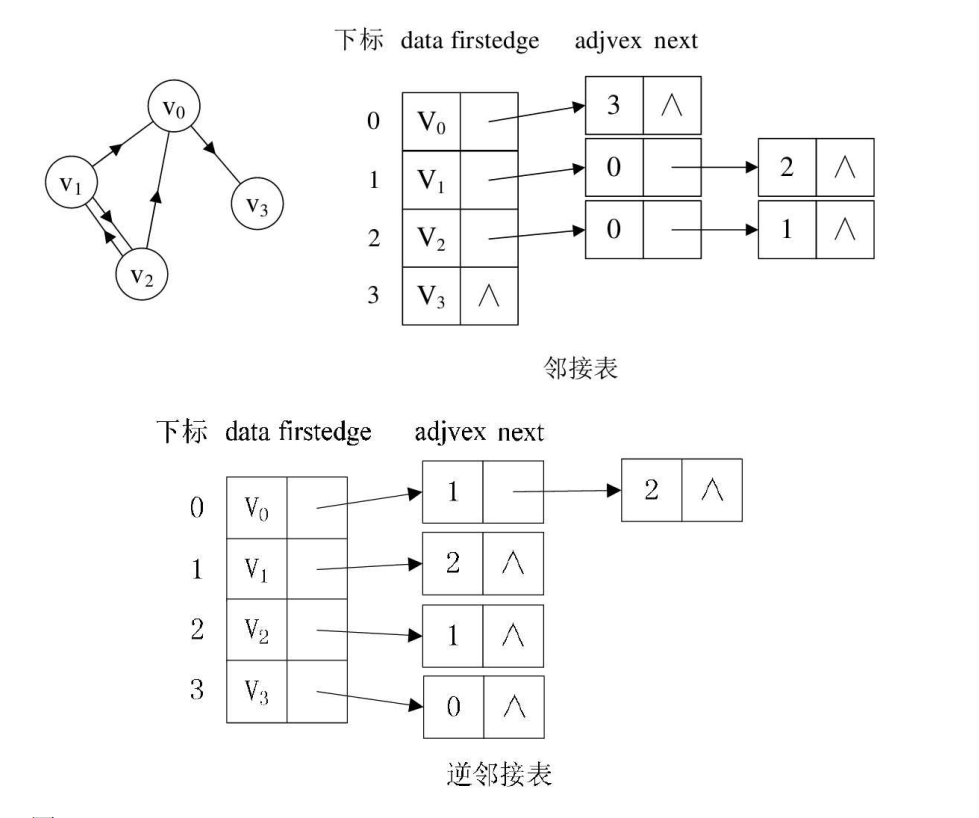

那么对于有向图来说，邻接表是有缺陷的。关心了出度问题，想了解入度就必须要遍历整个图才能知道，反之，逆邻接表解决了入度却不了解出度的情况。有没有可能把邻接表与逆邻接表结合起来呢？答案是肯定的，就是把它们整合在一起。这就是我们现在要讲的有向图的一种存储方法：十字链表（Orthogonal List）。

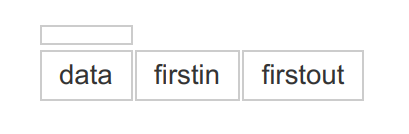

我们重新定义顶点表结点结构如下图所示。

其中firstin表示入边表头指针，指向该顶点的入边表中第一个结点，firstout表示出边表头指针，指向该顶点的出边表中的第一个结点。

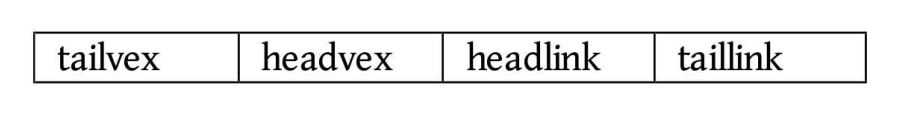

重新定义的边表结点结构如下图所示。

其中tailvex是指弧起点在顶点表的下标，headvex是指弧终点在顶点表中的下标，headlink是指入边表指针域，指向终点相同的下一条边，taillink是指边表指针域，指向起点相同的下一条边。如果是网，还可以再增加一个weight域来存储权值。

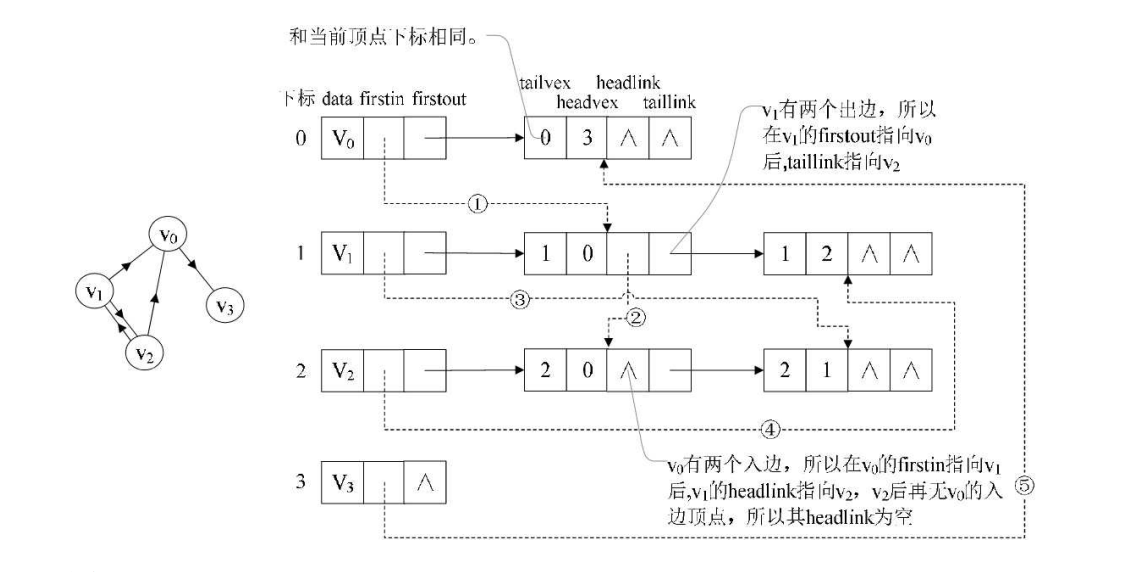

比如下图，顶点依然是存入一个一维数组{v₀,v₁,v₂,v₃}，实线箭头指针的图示完全与上上上上图的邻接表相同。就以顶点v₀来说，firstout指向的是出边表中的第一个结点v₃。所以v₀边表结点的headvex=3，而tailvex其实就是当前顶点v₀的下标0，由于v₀只有一个出边顶点，所以headlink和taillink都是空。

我们重点需要来解释虚线箭头的含义，它其实就是此图的逆邻接表的表示。对于v₀来说，它有两个顶点v₁和v₂的入边。因此v₀的firstin指向顶点v₁的边表结点中headvex为0的结点，如上图右图中的①。接着由入边结点的headlink指向下一个入边顶点v₂，如图中的②。对于顶点v₁，它有一个入边顶点v₂，所以它的firstin指向顶点v₂的边表结点中headvex为1的结点，如图中的③。顶点v₂和v₃也是同样有一个入边顶点，如图中④和⑤。

十字链表的好处就是因为把邻接表和逆邻接表整合在了一起，这样既容易找到以v_i为尾的弧，也容易找到以v_i为头的弧，因而容易求得顶点的出度和入度。而且它除了结构复杂一点外，其实创建图算法的时间复杂度是和邻接表相同的，因此，在有向图的应用中，十字链表是非常好的数据结构模型。

3.4 邻接多重表

讲了有向图的优化存储结构，对于无向图的邻接表，有没有问题呢？如果我们在无向图的应用中，关注的重点是顶点，那么邻接表是不错的选择，但如果我们更关注边的操作，比如对已访问过的边做标记，删除某一条边等操作，那就意味着，需要找到这条边的两个边表结点进行操作，这其实还是比较麻烦的。比如下图，若要删除左图的(v₀,v₂)这条边，需要对邻接表结构中右边表的阴影两个结点进行删除操作，显然这是比较烦琐的。

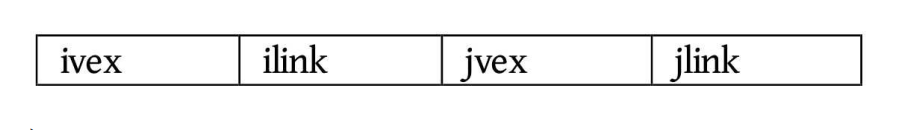

因此，我们也仿照十字链表的方式，对边表结点的结构进行一些改造，也许就可以避免刚才提到的问题。重新定义的边表结点结构如下图所示。

其中ivex和jvex是与某条边依附的两个顶点在顶点表中的下标。ilink指向依附顶点ivex的下一条边，jlink指向依附顶点jvex的下一条边。这就是邻接多重表结构。

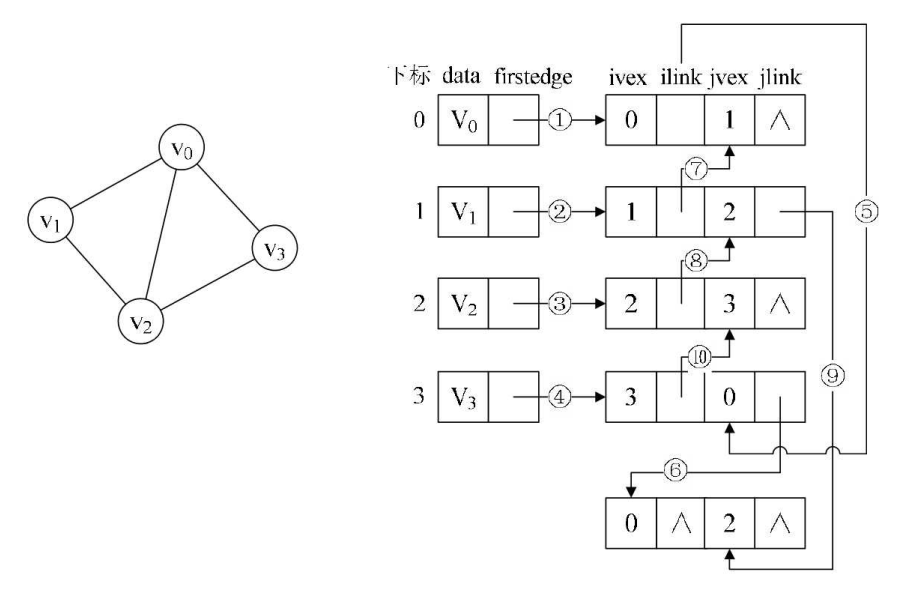

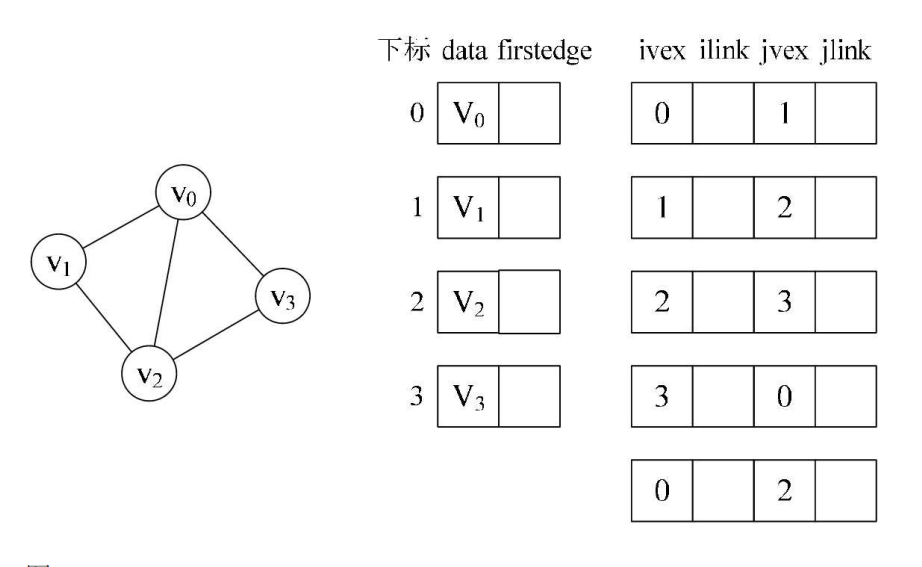

我们来看结构示意图的绘制过程，理解了它是如何连线的，也就理解邻接多重表构造原理了。如下图所示，左图告诉我们它有4个顶点和5条边，显然，我们就应该先将4个顶点和5条边的边表结点画出来。由于是无向图，所以ivex是0、jvex是1还是反过来都是无所谓的，不过为了绘图方便，都将ivex值设置得与一旁的顶点下标相同。

我们开始连线，如下图。首先连线的①②③④就是将顶点的firstedge指向一条边，顶点下标要与ivex的值相同，这很好理解。接着，由于顶点v₀的(v₀,v₁)边的邻边有(v₀,v₃)和(v₀,v₂)。因此⑤⑥的连线就是满足指向下一条依附于顶点v₀的边的目标，注意ilink指向的结点的jvex一定要和它本身的ivex的值相同。同样的道理，连线⑦就是指(v₁,v₀)这条边， 它是相当于顶点v₁指向(v₁,v₂)边后的下一条。v₂有三条边依附，所以在③之后就有了⑧⑨。连线⑩的就是顶点v₃在连线④之后的下一条边。左图一共有5条边，所以右图有10条连线，完全符合预期。

到这里，大家应该可以明白，邻接多重表与邻接表的差别，仅仅是在于同一条边在邻接表中用两个结点表示，而在邻接多重表中只有一个结点。这样对边的操作就方便多了，若要删除左图的(v₀,v₂)这条边，只需要将右图的⑥⑨的链接指向改为∧即可。由于各种基本操作的实现也和邻接表是相似的，这里就不讲解代码了。

3.5 边集数组

边集数组是由两个一维数组构成。一个是存储顶点的信息；另一个是存储边的信息，这个边数组每个数据元素由一条边的起点下标（begin）、终点下标（end）和权（weight）组成，如下图所示。
显然边集数组关注的是边的集合，在边集数组中要查找一个顶点的度需要扫描整个边数组，效率并不高。因此它更适合对边依次进行处理的操作，而不适合对顶点相关的操作。

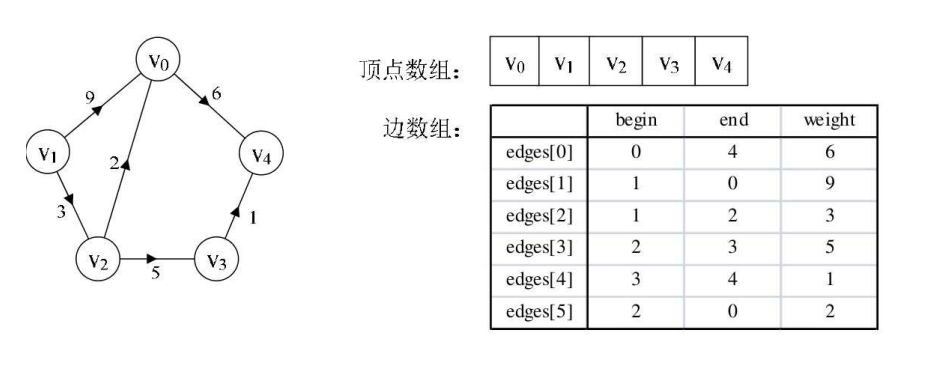

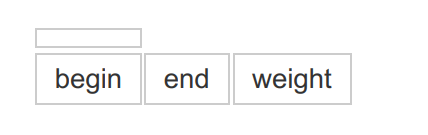

定义的边数组结构如下图所示。

其中begin是存储起点下标，end是存储终点下标，weight是存储权值。

4 图的遍历

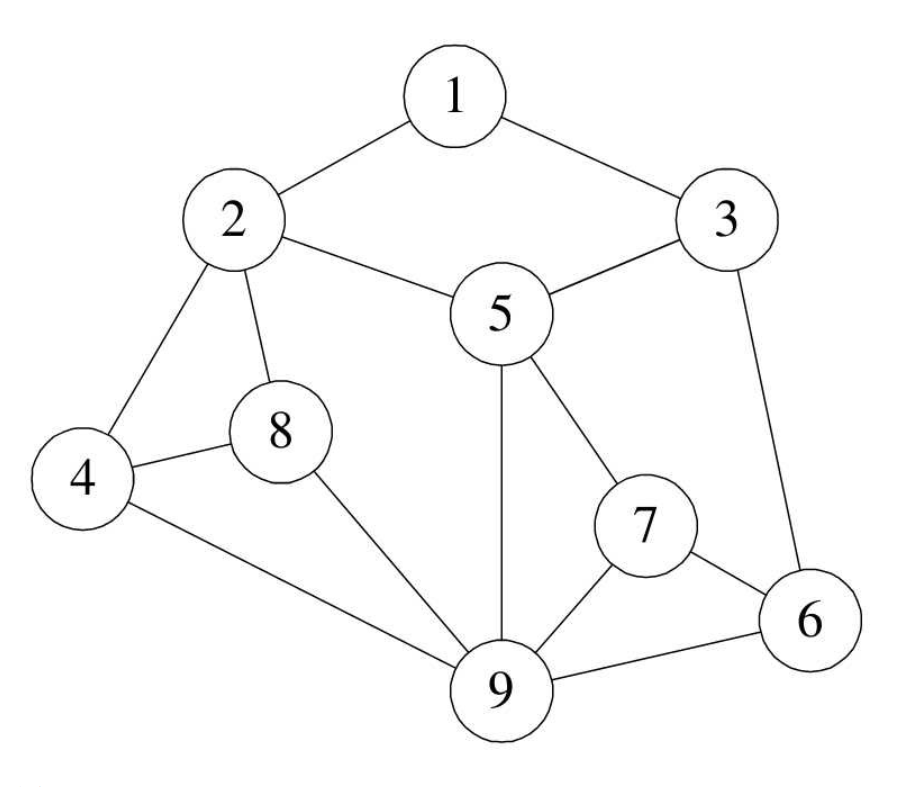

图的遍历是和树的遍历类似，我们希望从图中某一顶点出发访遍图中其余顶点，且使每一个顶点仅被访问一次，这一过程就叫做图的遍历（Traversing Graph）。

4.1 深度优先遍历

深度优先遍历（Depth_First_Search），也有称为深度优先搜索， 简称为DFS。

为了更好的理解深度优先遍历，我们来做一个游戏。

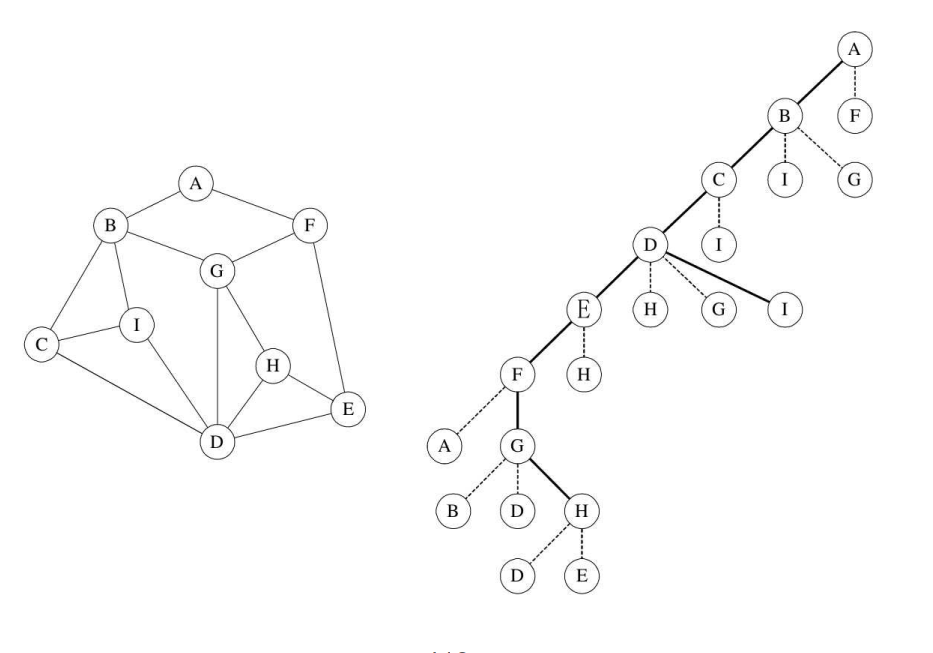

假设你需要完成一个任务，要求你在下图左图这样的一个迷宫中，从顶点A开始要走遍所有的图顶点并作上标记，注意不是简单地看着这样的平面图走哦，而是如同现实般地在只有高墙和通道的迷宫中去完成任务。

很显然我们是需要策略的，否则在这四通八达的通道中乱窜，要想完成任务那就只能是碰运气。如果你学过深度优先遍历，这个任务就不难完成了。
首先我们从顶点A开始，做上表示走过的记号后，面前有两条路，通向B和F，我们给自己定一个原则，在没有碰到重复顶点的情况下，始终是向右手边走，于是走到了B顶点。整个行路过程，可参看上图右图。此时发现有三条分支，分别通向顶点C、I、G，右手通行原则，使得我们走到了C顶点。就这样，我们一直顺着右手通道走，一直走到F顶点。当我们依然选择右手通道走过去后，发现走回到顶点A了，因为在这里做了记号表示已经走过。此时我们退回到顶点F，走向从右数的第二条通道，到了G顶点，它有三条通道，发现B和D都已经是走过的，于是走到H，当我们面对通向H的两条通道D和E时，会发现都已经走过了。
此时我们是否已经遍历了所有顶点呢？没有。可能还有很多分支的顶点我们没有走到，所以我们按原路返回。在顶点H处，再无通道没走过，返回到G，也无未走过通道，返回到F，没有通道，返回到E，有一条通道通往H的通道，验证后也是走过的，再返回到顶点D，此时还有三条道未走过，一条条来，H走过了，G走过了，I，哦，这是一个新顶点，没有标记，赶快记下来。继续返回，直到返回顶点A，确认你已经完成遍历任务，找到了所有的9个顶点。
反应快的同学一定会感觉到，深度优先遍历其实就是一个递归的过程，如果再敏感一些，会发现其实转换成如上图右图后，就像是一棵树的前序遍历，没错，它就是。它从图中某个顶点v出发，访问此顶点，然后从v的未被访问的邻接点出发深度优先遍历图，直至图中所有和v有路径相通的顶点都被访问到。事实上，我们这里讲到的是连通图，对于非连通图，只需要对它的连通分量分别进行深度优先遍历，即在先前一个顶点进行一次深度优先遍历后，若图中尚有顶点未被访问，则另选图中一个未曾被访问的顶点作起始点，重复上述过程，直至图中所有顶点都被访问到为止。
如果我们用的是邻接矩阵的方式，则代码如下：

// Boolean是布尔类型，其值是TRUE或FALSE
typedef int Boolean;
// 访问标志的数组
Boolean visited[MAX];

// 邻接矩阵的深度优先遍历算法
void DFS(MGrapg G, int i)
{
    int j;
    visited[i] = TRUE;
    // 打印点，也可以做其他操作
    printf("%c ", G.vexs[i]);
    for (j = 0; j < G.numVertexes; j ++)
        if (G.arc[i][j] == 1 && !visited[j])
            // 对访问的邻接顶点递归调用
            DFS(G, j);
}

// 邻接矩阵的深度优先遍历操作
void DFSTraverse(MGraph G)
{
    int i;
    for (i = 0; i < G.numVertexes; i ++)
        // 初始所有顶点都是未访问过的状态
        visited[i] = FALSE;
    for (i = 0; i < G.numVertexes; i ++)
        // 对未访问过的顶点调用DFS，若是连通图，只会执行一次
        if (!visited[i])
            DFS(G, i);
}

代码的执行过程，其实就是我们刚才迷宫找寻所有顶点的过程。
如果图结构是邻接表结构，其DFSTraverse函数的代码是几乎相同的，
只是在递归函数中因为将数组换成了链表而有不同，代码如下。

// 邻接表的深度优先遍历算法
void DFS(GraphAdjList GL, int i)
{
    EdgeNode *p;
    visited[i] = TRUE;
    // 打印顶点，也可以做其他操作
    printf("%c ", GL -> adjList[i].data);
    p = GL -> adjList[i].firstedge;
    while (p)
    {
        if (!visited[p -> adjvex])
            // 对未访问的邻接顶点递归调用
            DFS(GL, p -> adjvex);
        p = p -> next;
    }
}

// 邻接表的深度优先遍历操作
void DFSTraverse(GraphAdjList GL)
{
    int i;
    for (i = 0; i < GL -> numVertexes; i ++)
        // 初始化所有顶点状态为未访问过的状态
        visited[i] = FALSE;
    for (i = 0; i < GL -> numVertexes; i ++)
        // 对未访问过的顶点调用DFS，若是连通图，只会执行一次
        if (!visited[i])
            DFS(GL, i);
}

对比两个不同存储结构的深度优先遍历算法，对于n个顶点e条边的图来说，邻接矩阵由于是二维数组，要查找每个顶点的邻接点需要访问矩阵中的所有元素，因此都需要O(n^2)的时间。而邻接表做存储结构时，找邻接点所需的时间取决于顶点和边的数量，所以是O(n+e)。显然对于点多边少的稀疏图来说，邻接表结构使得算法在时间效率上大大提高。
对于有向图而言，由于它只是对通道存在可行或不可行，算法上没有变化，是完全可以通用的。这里就不再详述了。

4.2 广度优先遍历

广度优先遍历（Breadth_First_Search），又称为广度优先搜索，简称BFS。

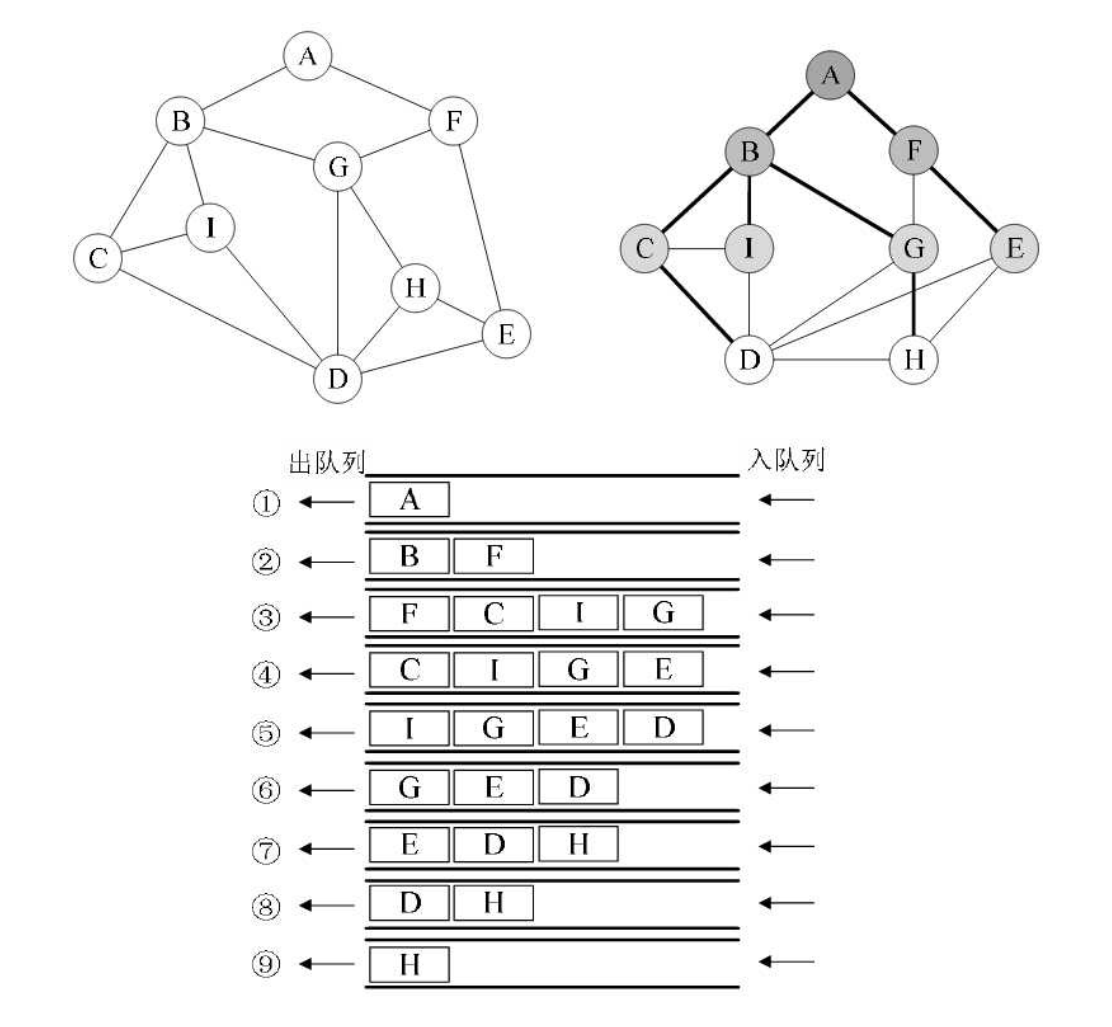

如果说图的深度优先遍历类似树的前序遍历，那么图的广度优先遍历就类似于树的层序遍历了。我们将下图的第一幅图稍微变形，变形原则是顶点A放置在最上第一层，让与它有边的顶点B、F为第二层，再让与B和F有边的顶点C、I、G、E为第三层，再将这四个顶点有边的D、H放在第四层，如下图第二幅图所示。此时在视觉上感觉图的形状发生了变化，其实顶点和边的关系还是完全相同的。

有了这个讲解，我们来看代码就非常容易了。以下是邻接矩阵结构的广度优先遍历算法。

// 邻接矩阵的广度优先遍历算法
void BFSTraverse(MGraph G)
{
    int i, j;
    Queue Q;
    for (i = 0; i < G.numVertexes; i ++)
        visited[i] = FALSE;
    // 初始化一辅助用的队列
    InitQueue(&Q);
    // 对每一个顶点做循环
    for (i = 0; i < G.numVertexes; i ++)
    {
        // 若是未访问过就处理
        if (!visited[i])
        {
            // 设置当前顶点的访问标志
            visited[i] = TRUE;
            // 打印顶点，也可以做其他操作
            printf("%c ", G.vexs[i]);
            // 将此顶点入队列
            EnQueue(&Q, i);
            // 若当前队列不为空
            while (!QueueEmpty(Q))
            {
                // 将队中元素出队列，赋值给i
                DeQueue(&Q, &i);
                for (j = 0; j < G.numVertexes; j ++)
                {
                    // 判断其他顶点若与当前顶点存在边且未访问
                    if (G.arc[i][j] == 1 && !visited[j])
                    {
                        // 将找到的此顶点标记为已访问
                        visited[j] = TRUE;
                        // 打印顶点，也可以做其他操作
                        printf("%c ", G.vexs[j]);
                        // 将找到的此顶点入队列
                        EnQueue(&Q, j);
                    }
                }
            }
        }
    }
}

对于邻接表的广度优先遍历，代码与邻接矩阵差异不大，代码如下。

// 邻接表的广度遍历算法
void BFSTraverse(GraphAdjList GL)
{
	int i;
	EdgeNode *p;
	Queue Q;
	for (i = 0; i < GL -> numVertexes; i ++)
		visited[i] = FALSE;
	InitQueue(&Q);
	for (i = 0; i < GL -> numVertexes; i ++)
	{
		if (!visited[i])
		{
			visited[i] = TRUE;
			// 打印顶点，也可以其他操作
			printf("%c ", GL -> adjList[i].data);
			EnQueue(&Q, i);
			while (!QueueEmpty(Q))
			{
				DeQueue(&Q, &i);
				// 找到当前顶点边表链表头指针
				p = GL -> adjList[i].firstedge;
				while (p)
				{
					// 若此顶点未被访问
					if (!visited[p -> adjvex])
					{
						visited[p -> adjvex] = TRUE;
						printf("%c ", GL -> adjList[p -> adjvex].data);
                        // 将此顶点入队列
                        EnQueue(&Q, p -> adjvex);
					}
					// 指针指向下一个邻接点
					p = p->next;
				}
			}
		}
	}
}

对比图的深度优先遍历与广度优先遍历算法，你会发现，它们在时间复杂度上是一样的，不同之处仅仅在于对顶点访问的顺序不同。可见两者在全图遍历上是没有优劣之分的，只是视不同的情况选择不同的算法。
不过如果图顶点和边非常多，不能在短时间内遍历完成，遍历的目的是为了寻找合适的顶点，那么选择哪种遍历就要仔细斟酌了。深度优先更适合目标比较明确，以找到目标为主要目的的情况，而广度优先更适合在不断扩大遍历范围时找到相对最优解的情况。

5 最小生成树

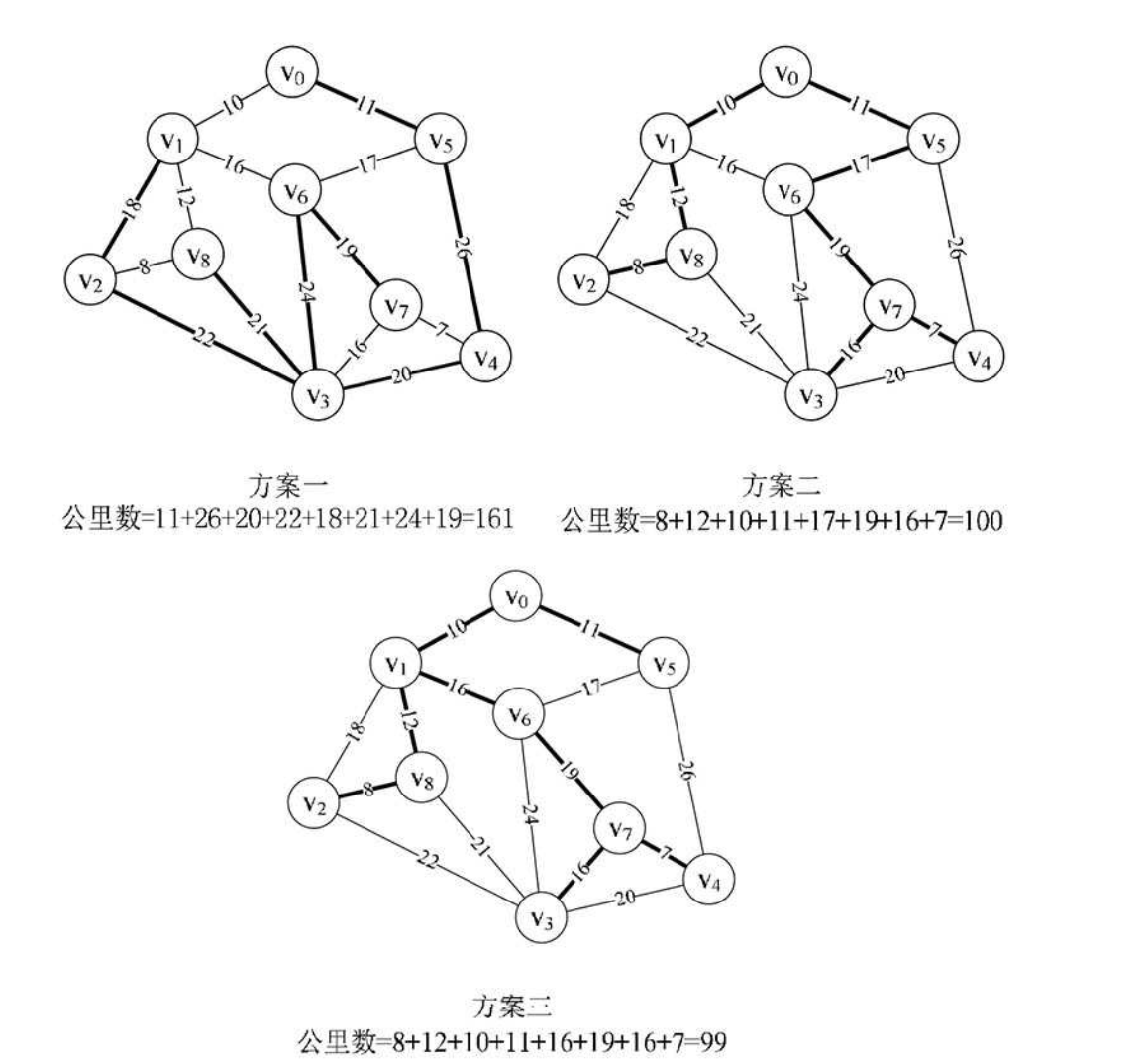

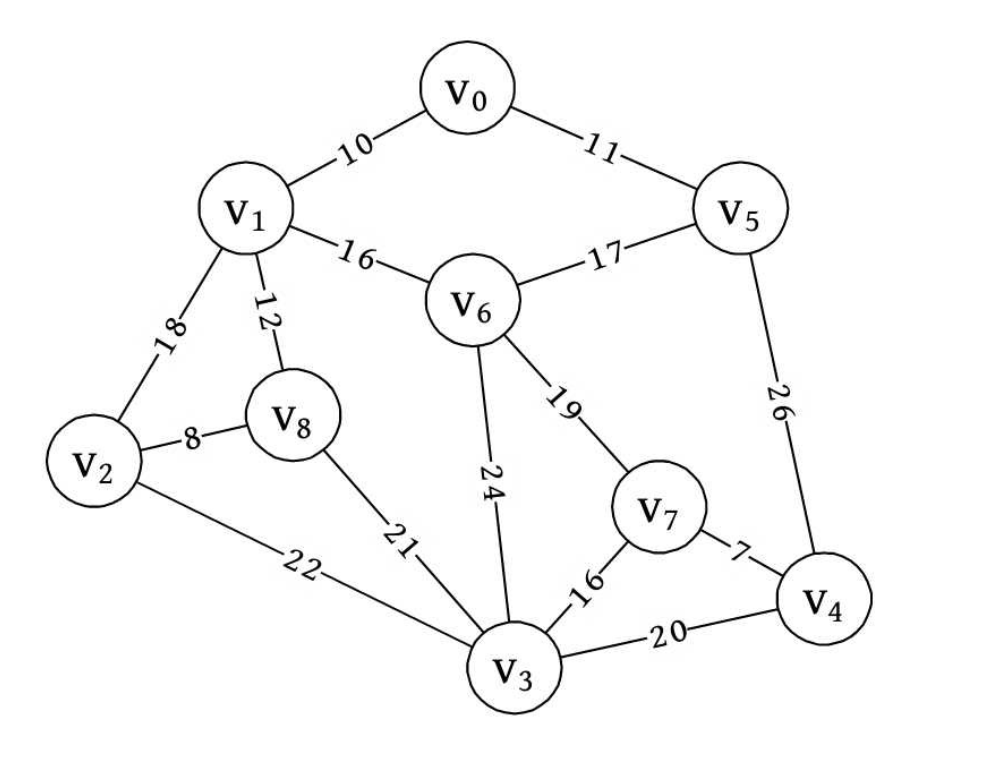

假设你是电信的实施工程师，需要为一个镇的九个村庄架设通信网络做设计，村庄位置大致如下图，其中v₀～v₈是村庄，之间连线的数字表示村与村间的可通达的直线距离，比如v₀至v₁就是10公里（个别如v₀与v₆，v₆与v₈，v₅与v₇未测算距离是因为有高山或湖泊，不予考虑）。你们领导要求你必须用最小的成本完成这次任务。你说怎么办？

显然这是一个带权值的图，即网结构。所谓的最小成本，就是n个顶点，用n-1条边把一个连通图连接起来，并且使得权值的和最小。在这个例子里，每多一公里就多一份成本，所以只要让线路连线的公里数最少，就是最少成本了。

我们在讲图的定义和术语时，曾经提到过，一个连通图的生成树是一个极小的连通子图，它含有图中全部的顶点，但只有足以构成一棵树的n-1条边。显然上图的三个方案都是上上图的网图的生成树。那么我们把构造连通网的最小代价生成树称为最小生成树（Minimum Cost SpanningTree）。
找连通网的最小生成树，经典的有两种算法，普里姆算法和克鲁斯卡尔算法。我们就分别来介绍一下。

5.1 普里姆（Prim）算法

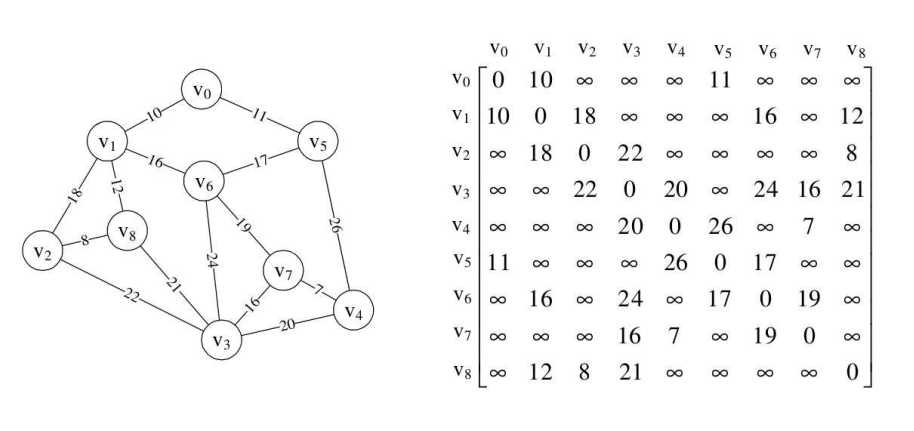

为了能够讲明白这个算法，我们先构造下图左图的邻接矩阵，如下图右图所示。

也就是说，现在我们已经有了一个存储结构为MGragh的G（见邻接矩阵小节）。G有9个顶点，它的arc二维数组如上图的右图所示。数组中的我们用65535来代表∞。
于是普里姆（Prim）算法代码如下，左侧数字为行号。其中INFINITY为权值极大值，不妨是65535，MAXVEX为顶点个数最大值，此处大于等于9即可。现在假设我们自己就是计算机，在调用
MiniSpanTree_Prim函数，输入上述的邻接矩阵后，看看它是如何运行并打印出最小生成树的。

// Prim算法生成最小生成树
void MiniSpanTree_Prim(MGraph G)
{
    int min, i, j, k;
    // 保存相关顶点下标
    int adjvex[MAXVEX];
    // 保存相关顶点间边的权值
    int lowcost[MAXVEX];
    // 初始化第一个权值为0，即v[0]加入生成树
    // lowcost的值为0，在这里就是此下标的顶点已经加入生成树
    lowcost[0] = 0;
    // 初始化第一个顶点下标为0
    adjvex[0] = 0;
    // 循环除下标为0外的全部顶点
    for (i = 1; i < G.numVertexes; i ++)
    {
        // 将v[0]顶点与之有边的权值存入数组
        lowcost[i] = G.arc[0][i];
        // 初始化都为v[0]的下标
        adjvex[i] = 0;
    }
    for (i = 1; i < G.numVertexes; i ++)
    {
        // 初始化最小权值为∞，通常设置为不可能的大数字如32767,65535等
        min = INFINITY;
        j = 1, k = 0;
        // 循环全部顶点
        while (j < G.numVertexes)
        {
            // 如果权值不为0且权值小于min
            if (lowcost[j] != 0 && lowcost[j] < min)
            {
                // 则让当前权值成为最小值
                min = lowcost[j];
                // 将当前最小值的下标存入k
                k = j;
            }
            j ++;
        }
        // 打印当前顶点边中权值最小边
        printf("(%d,%d)", adjvex[k], k);
        // 将当前顶点的权值设置为0，表示此顶点已经完成任务
        lowcost[k] = 0;
        // 循环所有顶点
        for (j = 1; j < G.numVertexes; j ++)
        {
            // 若下标为k顶点各边权值小于此前这些顶点未被加入生成树权值
            if (lowcost[j] != 0 && G.arc[k][j] < lowcost[j])
            {
             	// 将较小权值存入lowcost
                lowcost[j] = G.arc[k][j];
                // 将下标为k的顶点存入adjvex
                adjvex[j] = k;
            }

        }
    }
}

1. 程序开始运行，我们由第5-8行创建了连个一维数组lowcost和adjvex，长度都为顶点个数9。

2. 第9-13行我们分别给这两个数组的第一个下标位赋值为0，adjvex[0]=0其实意思就是我们现在从顶点v₀开始（事实上，最小生成树从哪个顶点开始计算都无所谓，我们假定从v₀开始），lowcost[0]=0就表示v₀已经被纳入到最小生成树中，之后凡是lowcost数组中的值被设置为0就是表示此下标的顶点被纳入最小生成树。

3. 第14-21行表示我们读取上右图邻接矩阵的第一行数据。将数值赋值给lowcost数组，此时lowcost数组值为{0,10,65535,65535,65535,11,65535,65535,65535}，而adjvex则全部为0。此时，我们已经完成了整个初始化的工作，准备开始生成。

4. 第22-57行，整个循环过程就是构造最小生成树的过程。

5. 第24-26行，将min设置为了一个极大值65535，它的目的是为了之后找到一定范围内的最小权值。j是用来做顶点下标循环的变量，k是用来存储最小权值的顶点下标。

6. 第28-39行，循环中不断修改min为当前lowcost数组中最小值，并用k保留此最小值的顶点下标。经过循环后，min=10，k=1。注意31行if判断的lowcost[j]!=0表示已经是生成树的顶点不参与最小值的查找。

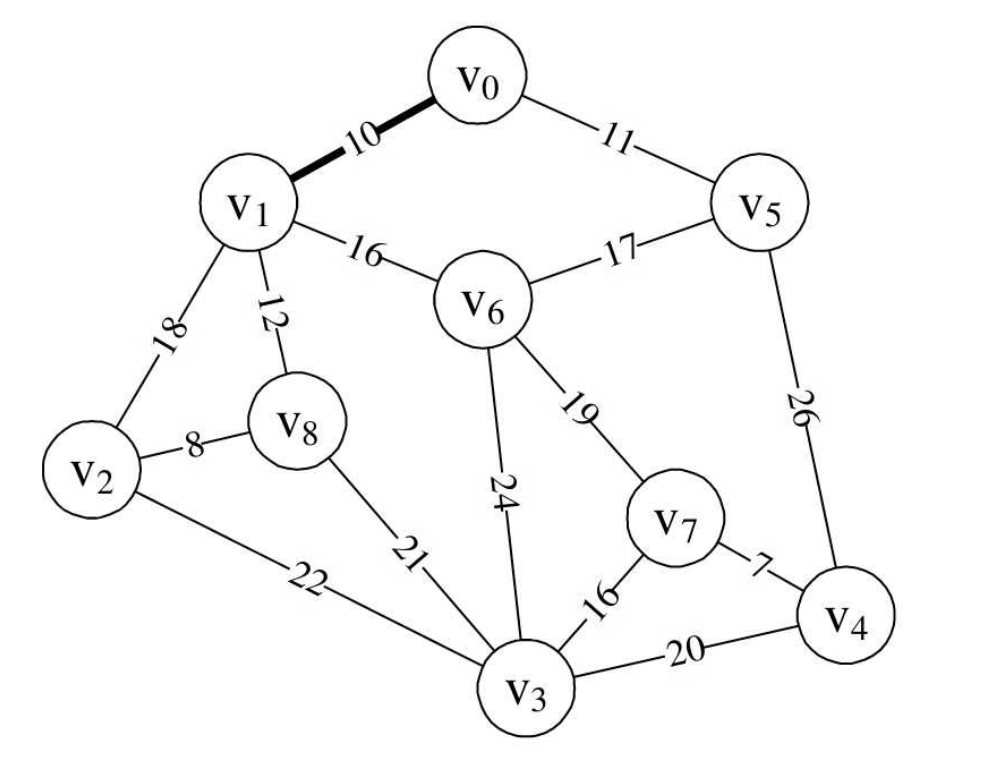

7. 第41行，因k=1，adjvex[1]=0，所以打印结果为(0,1)，表示v₀至v₁边为最小生成树的第一条边。如下图所示。



8. 第43行，此时因k=1我们将lowcost[k]=0，就是说顶点v₁纳入到最小生成树中。此时lowcost数组值为{0,0,65535,65535,65535,11,65535,65535,65535}。

9. 第45-56行，j循环由1至8，因k=1，查找邻接矩阵的第v₁行的各个权值，与lowcost的对应值比较，若更小则修改lowcost值，并将k值存入adjvex数组中。因第v₁行有18、16、12均比65535小，所以最终lowcost数组的值为：{0,0,18,65535,65535,11,16,65535,12}。adjvex数组的值为：{0,0,1,0,0,0,1,0,1}。这里第48行if判断的lowcost[j]!=0也说明v₀和v₁已经是生成树的顶点不参与最小权值的比对了。

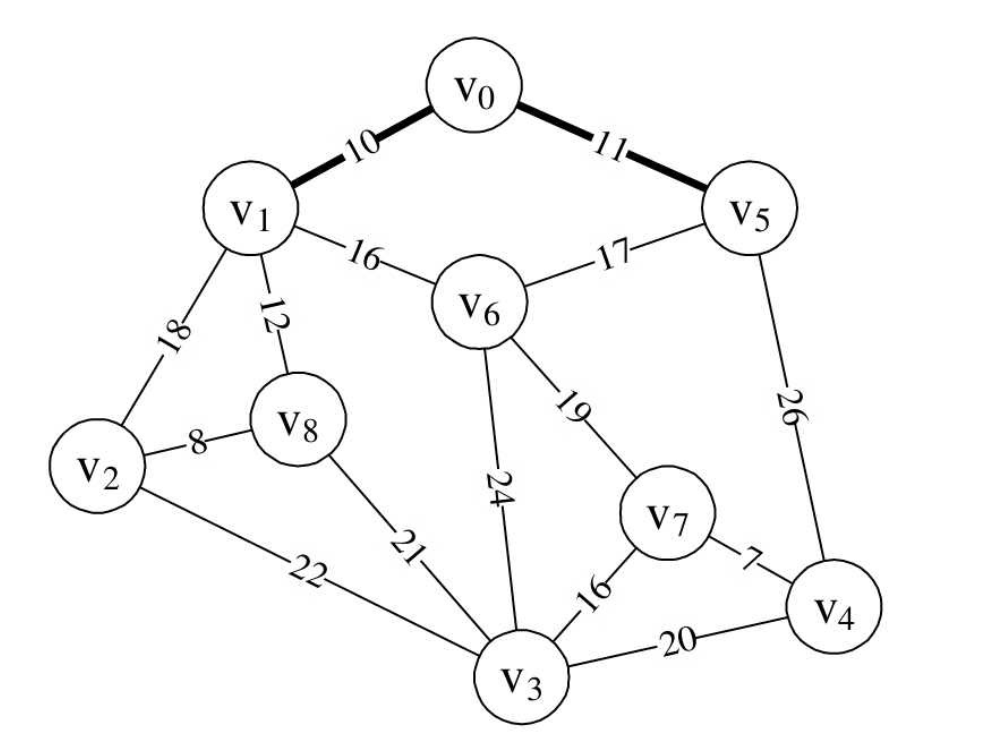

10. 再次循环，由第25行到第41行，此时min=11，k=5，adjvex[5]=0。因此打印结构为(0,5)。表示v₀至v₅边为最小生成树的第二条边，如下图所示。



11. 接下来执行到57行，lowcost数组为{0,0,18,65535,26,0,16,65535,12}。adjvex数组的值为：{0,0,1,0,5,0,1,0,1}。

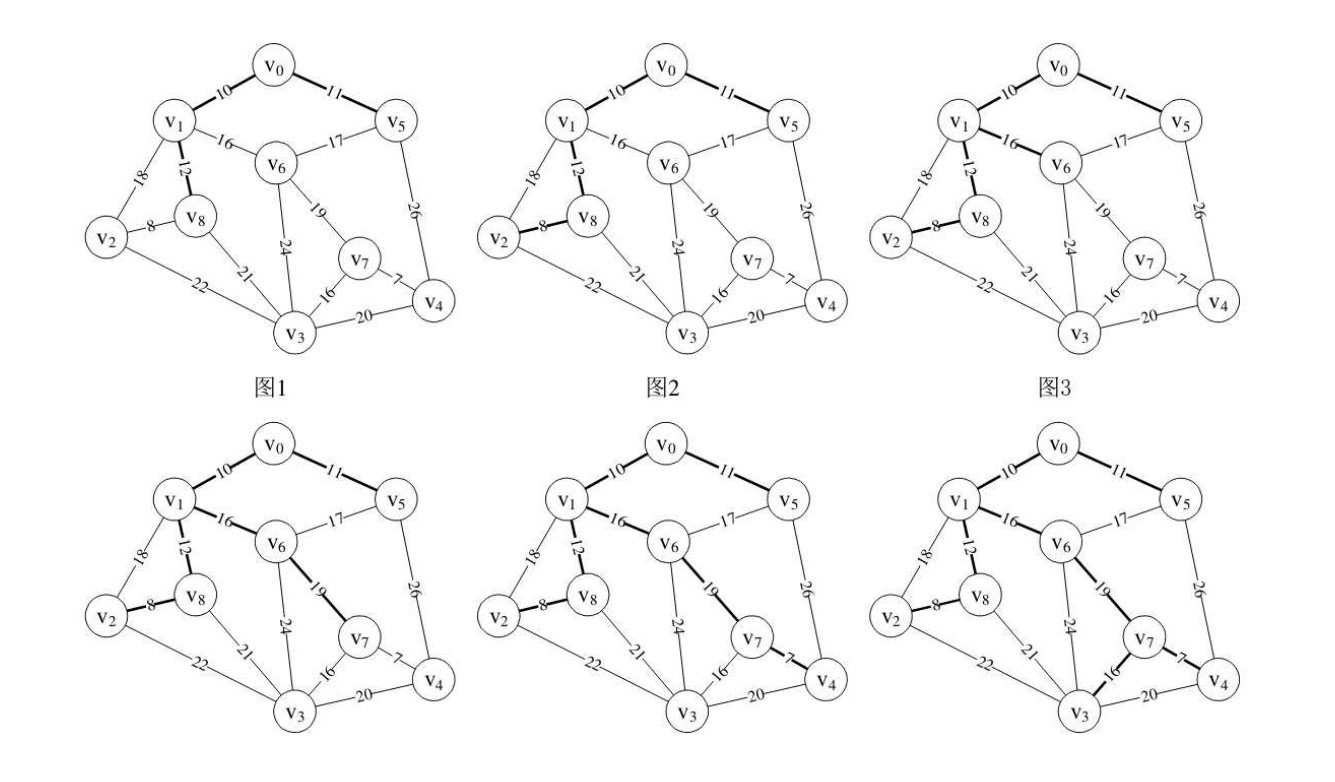

12. 之后重复模拟，通过不断的转换，构造的过程如下图中图1~图6所示。



有了这样的讲解，再来介绍普里姆（Prim）算法的实现定义可能就容易理解一些。

假设N=(V,{E})是连通网，TE是N上最小生成树中边的集合。算法从U={u₀}(u₀∈ V)，TE={}开始。重复执行下述操作：在所有u∈ U,v∈ V-U的边(u,v)∈ E中找一条代价最小的边(u₀,v₀)并入集合TE，同时v₀并入U，直至U=V为止。此时TE中必有n-1条边，则T=(V,{TE})为N的最小生成树。

由算法代码中的循环嵌套可得知此算法的时间复杂度为O(n^2)。

5.2 克鲁斯卡尔（Kruskal）算法

现在我们来换一种思考方式，普里姆（Prim）算法是以某顶点为起点，逐步找各顶点上最小权值的边来构建最小生成树的。

同样的思路，我们也可以直接就以边为目标去构建，因为权值是在边上，直接去找最小权值的边来构建生成树也是很自然的想法，只不过构建时要考虑是否会形成环路而已。此时我们就用到了图的存储结构中的边集数组结构。以下是edge边集数组结构的定义代码：

// 对边集数组Edge结构的定义
typedef struct
{
    int begin;
    int end;
    int weight;
} Edge;

我们将上上上上上图的邻接矩阵通过程序转化为下右图的边集数组，并且对他们按权值从小到大排序。

于是克鲁斯卡尔（Kruskal）算法代码如下，左侧数字为行号。其中MAXEDGE为边数量的极大值， 此处大于等于15即可，MAXVEX为顶点个数最大值，此处大于等于9即可。现在假设我们自己就是计算机，在调用MiniSpanTree_Kruskal函数，输入上上上上上图右图的邻接矩阵后，看看它是如何运行并打印出最小生成树的。

// Kruskal算法生成最小生成树
void MiniSpanTree_Kruskal(MGraph G)
{
    int i, n, m;
    // 定义边集数组
    Edge edges[MAXEDGE];
    // 定义一数组用来判断边与边是否形成环路
    int parent[MAXVEX];
    // 此处省略将邻接矩阵G转化为边集数组edges并按权由小到大排序的代码
    // 循环每一个顶点
    for (i = 0; i < G.numVertexes; i ++)
        // 初始化数组值为0
        parent[i] = 0;
    // 循环每一条边
    for (i = 0; i < G.numEdges; i ++)
    {
        n = Find(parent, edges[i].begin);
        m = Find(parent, edges[i].end);
        // 加入n与m不等，说明此边没有与现有生成树形成环路
        if (n != m)
        {
            // 将此边的结尾顶点放入下标为起点的parent中，表示此顶点已经在生成树集合中
            parent[n] = m;
            printf("(%d,%d) %d ", edges[i].begin, edges[i].end, edges[i].weight);
        }
    }
}

// 查找连线顶点的尾部下标
int Find(int *parent, int f)
{
    while (parent[f] > 0)
        f = parent[f];
    return f;
}

1. 程序开始运行，第7行之后，我们省略掉颇占篇幅但却很容易实现的将邻接矩阵转换为边集数组，并按权值从小到大排序的代码，也就是说，在第8行开始，我们已经有了结构为edge，数据内容是上右图的一维数组edges。

2. 第7-13行，我们声明一个数组parent，并将它的值都初始化为0。

3. 第14-26行，我们开始对边集数组做循环遍历，开始时，i=0。

4. 第17行，我们调用了第29-25行的函数Find，传入的参数是数组parent和当前权值最小边(v₄,v₇)的begin：4。因为parent中全都是0所以传出值使得n=4。

5. 第18行，同样做法，传入(v₄,v₇)的end：7。传出值使得m=7。

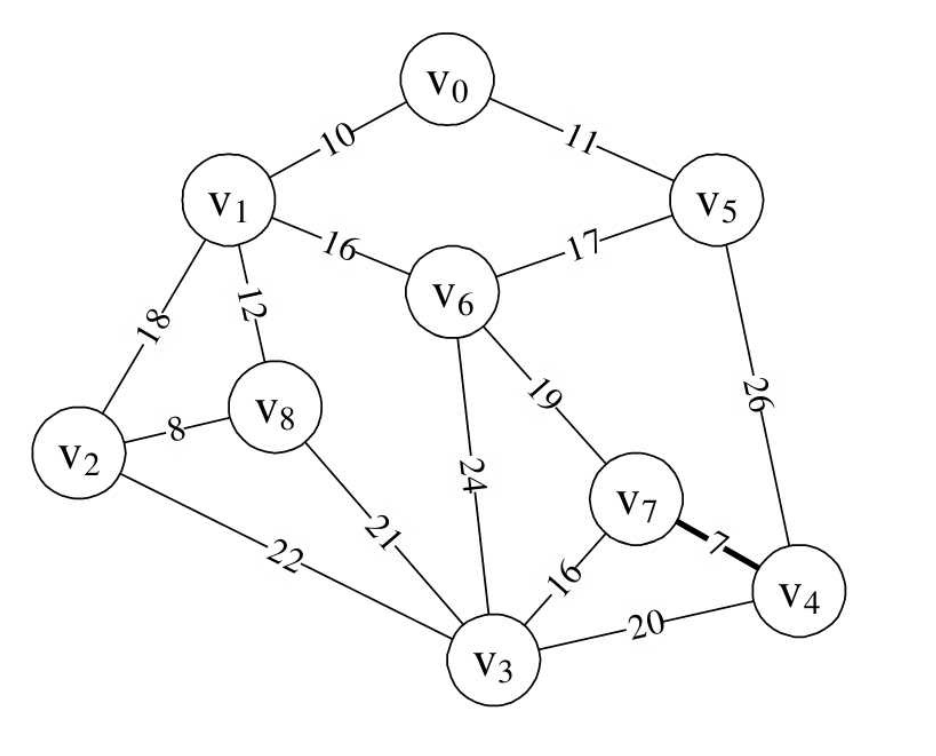

6. 第19-25行，很显然n与m不相等，因此parent[4]=7。此时parent数组值为{0,0,0,0,7,0,0,0,0}，并且打印得到"(4,7) 7"。此时我们已经将边(v₄,v₇)纳入到最小生成树中，如下图所示。

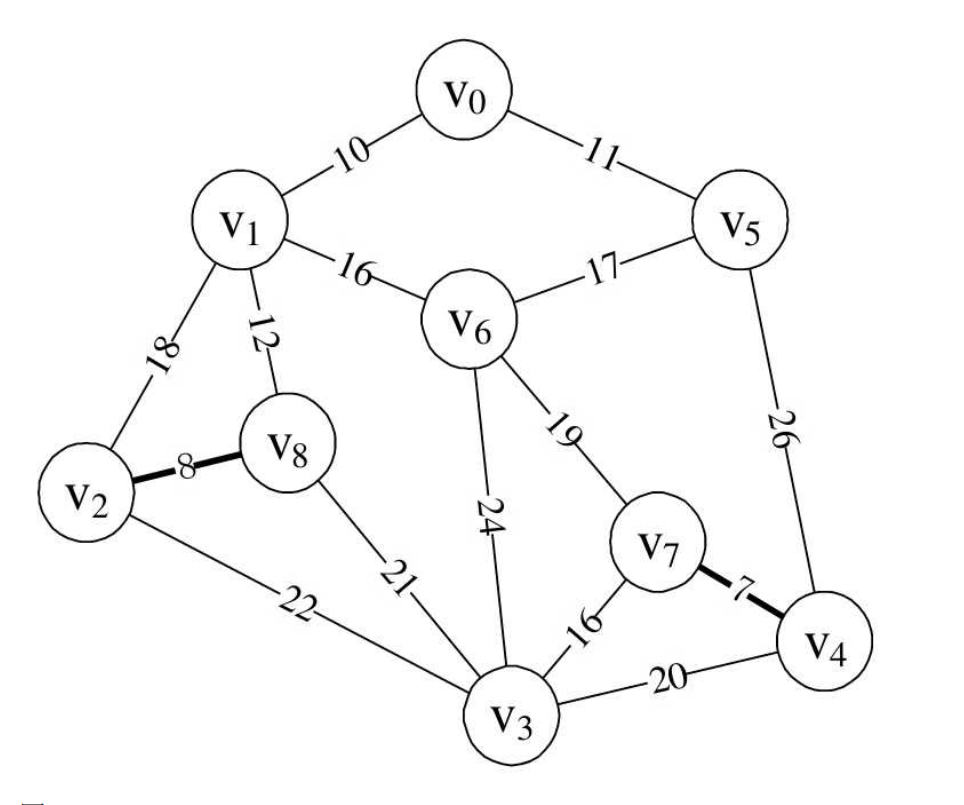

7. 循环返回，执行17-25行，此时i=1，edge[1]得到边(v₂,v₈)，n=2，m=8，parent[2]=8，打印结果为"(2,8) 8"，此时parent数组值为{0,0,8,0,7,0,0,0,0}，这也就表示边(v₄,v₇)和边(v₂,v₈)已经纳入到最小生成树，如下图所示。

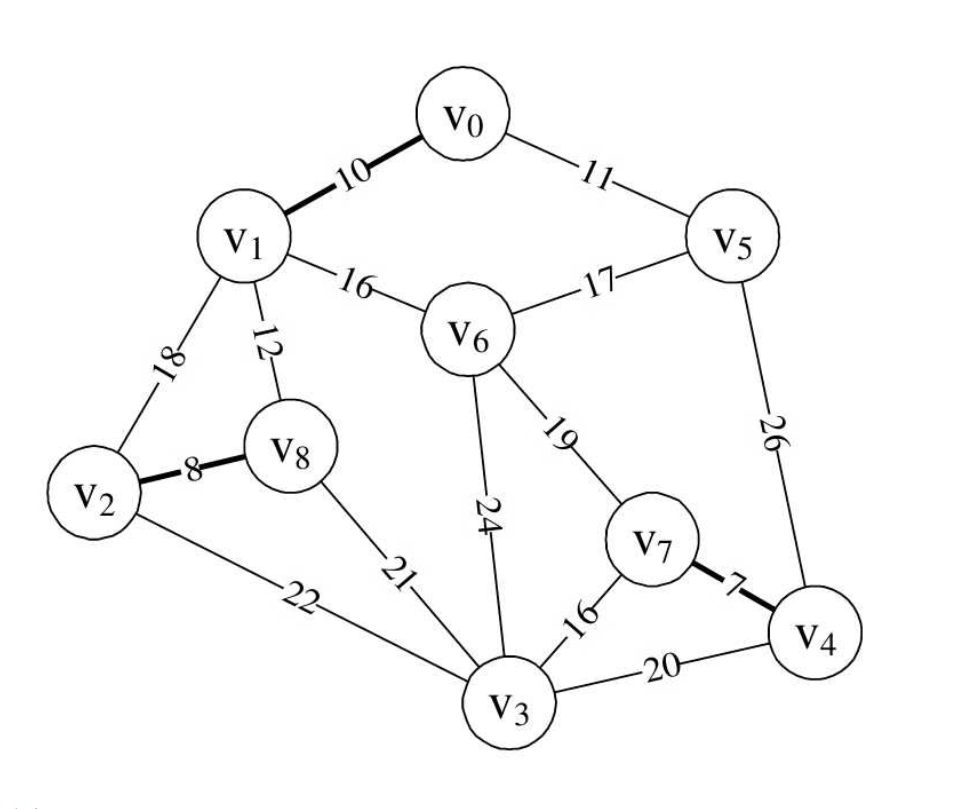

8. 再次执行17-25行，此时i=2，edge[2]得到边(v₀,v₁)，n=0，m=1，parent[0]=1，打印结果为"(0,1) 10"，此时parent数组为{1,0,8,0,7,0,0,0,0}，此时边(v₄,v₇)、(v₂,v₈)和(v₀,v₁)都已经纳入到最小生成树中，如下图所示。

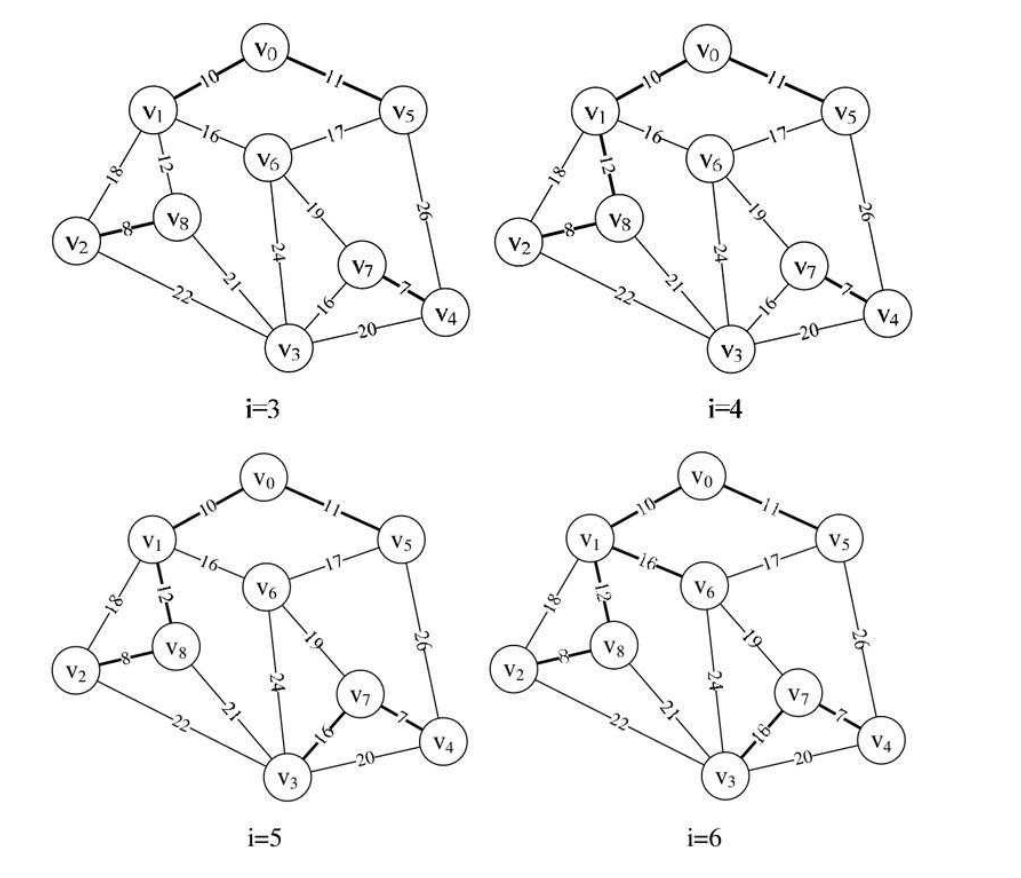

9. 当i=3,4,5,6时，分别将边(v₀,v₅)、(v₁,v₈)、(v₃,v₇)、(v₁,v₆)纳入到最小生成树中，如下图所示。此时parent数组值为{1,5,8,7,7,8,0,0,6}，怎么去解读这个数组现在这些数字的意义呢？

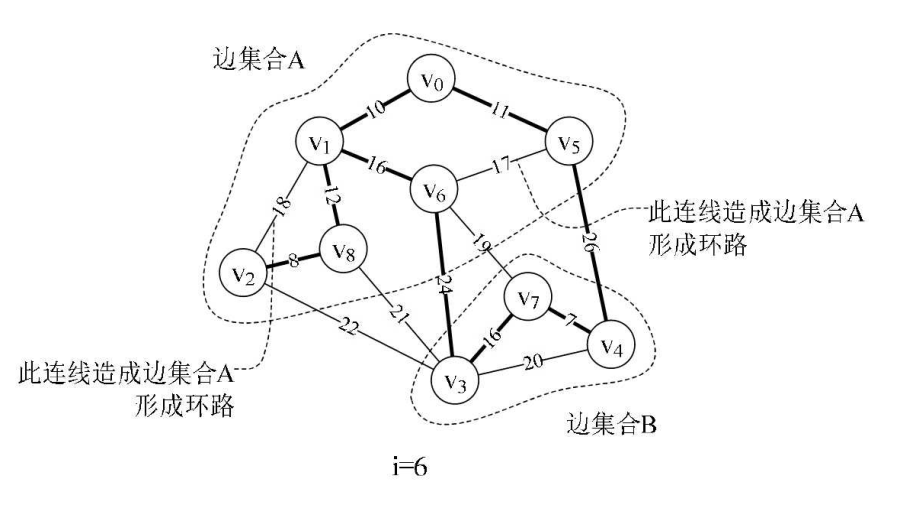

   从上图的右下方图i=6的粗线连线可以得到，我们其实是有两个连通的边集合A与B纳入到最小生成树中的，如下图所示。当parent[0]=1，表示v₀和v₁已经在生成树的边集合A中。此时将parent[0]=1的1改为下标，由parent[1]=5，表示v₁和v₅在边集合A中，parent[5]=8表示v₅和v₈在边集合A中，parent[8]=6表示v₈和v₆在边集合A中，parent[6]=0表示集合A暂时到头，此时边集合A中有v₀、v₁、v₅、v₈、v₆。我们查看parent中没有查看的值，parent[2]=8表示v₂与v₈在一个集合中，因此v₂也在边集合A中。再由parent[3]=7、parent[4]=7和parent[7]=0可知v₃、v₄、v₇在另一个边集合B中。



10. 当i=7时，第17行，调用Find函数，会传入参数edges[7].begin=5。此时第32行，parent[5]=8>0，所以f=8，再循环得parent[8]=6。因parent[6]=0所以Find返回后第17行得到n=6。而此时第18行，传入参数edges[7].end=6得到m=6。此时n=m，不再打印，继
    续下一循环。这就告诉我们，因为边(v₅,v₆)使得边集合A形成了环路。因此不能将它纳入到最小生成树中，如上图所示。

11. 当i=8时，与上面相同，由于边(v₁,v₂)使得边集合A形成了环路。因此不能将它纳入到最小生成树中，如上图所示。

12. 当i=9时，边(v₆,v₇)，第17行得到n=6，第18行得到m=7，因此parent[6]=7，打印"(6,7) 19"。此时parent数组值为{1,5,8,7,7,8,7,0,6}，如下图所示。

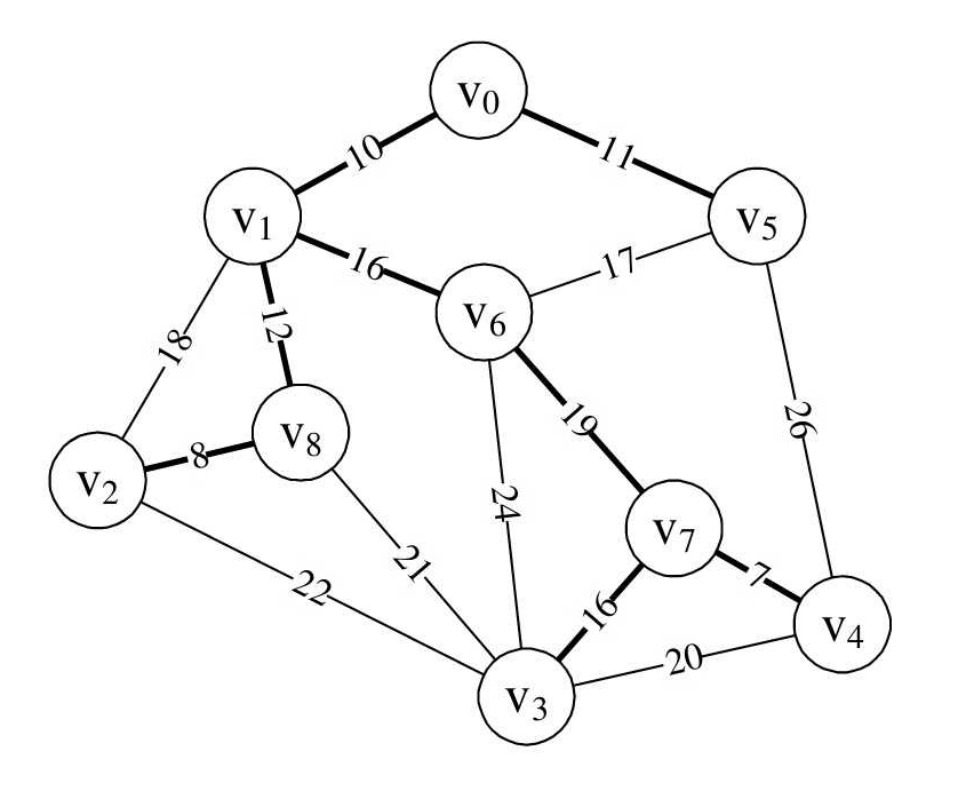

13. 此后边的循环均造成环路，最终最小生成树即为上图所示。

好了，我们来把克鲁斯卡尔（Kruskal）算法的实现定义归纳一下结束这一节的讲解。
假设N=(V,{E})是连通网，则令最小生成树的初始状态为只有n个顶点而无边的非连通图T={V,{}}，图中每个顶点自成一个连通分量。在E中选择代价最小的边，若该边依附的顶点落在T中不同的连通分量上，则将此边加入到T中，否则舍去此边而选择下一条代价最小的边。依次类推，直至T中所有顶点都在同一连通分量上为止。

此算法的Find函数由边数e决定，时间复杂度为O(log(e))，而外面有一个for循环e次。所以克鲁斯卡尔算法的时间复杂度为O(elog(e))。

对比两个算法，克鲁斯卡尔算法主要是针对边来展开，边数少时效率会非常高，所以对于稀疏图有很大的优势；而普里姆算法对于稠密图，即边数非常多的情况会更好一些。

6 最短路径

在网图和非网图中，最短路径的含义是不同的。由于非网图它没有边上的权值，所谓的最短路径， 其实就是指两顶点之间经过的边数最少的路径；而对于网图来说，最短路径，是指两顶点之间经过的边上权值之和最少的路径，并且我们称路径上的第一个顶点是源点，最后一个顶点是
终点。显然，我们研究网图更有实际意义，就地图来说，距离就是两顶点间的权值之和。而非网图完全可以理解为所有的边的权值都为1的网。

6.1 迪杰斯特拉（Dijkstra）算法

这是一个按路径长度递增的次序产生最短路径的算法。它的思路大体是这样的。

比如说要求下图中顶点v₀到顶点v₁的最短距离，没有比这更简单的了，答案就是1，路径就是直接v₀连线到v₁。

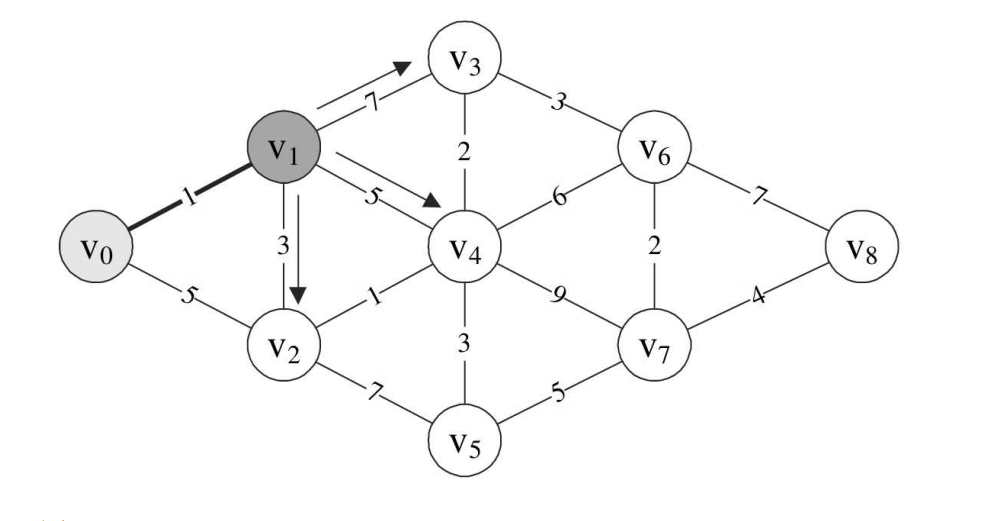

由于顶点v₁还与v₂、v₃、v₄连线，所以此时我们同时求得了v₀→v₁→v₂=1+3=4，v₀→v₁→ v₃=1+7=8，v₀→v₁→v₄=1+5=6。
现在，我问v₀到v₂的最短距离，如果你不假思索地说是5，那就犯错了。因为边上都有权值，刚才已经有v₀→v₁→v₂的结果是4，比5还要小1个单位，它才是最短距离，如下图所示。

由于顶点v₂还与v₄、v₅连线，所以此时我们同时求得了v₀→v₂→v₄其实就v₀→v₁→v₂→v₄=4+1=5， v₀→v₂→v₅=4+7=11。这里v₀→v₂我们用的是刚才计算出来的较小的4。 此时我们也发现v₀→v₁→v₂→v₄=5要比v₀→v₁→v₄=6还要小。所以v₀到v₄目前的最小距离是5，如下图所示。

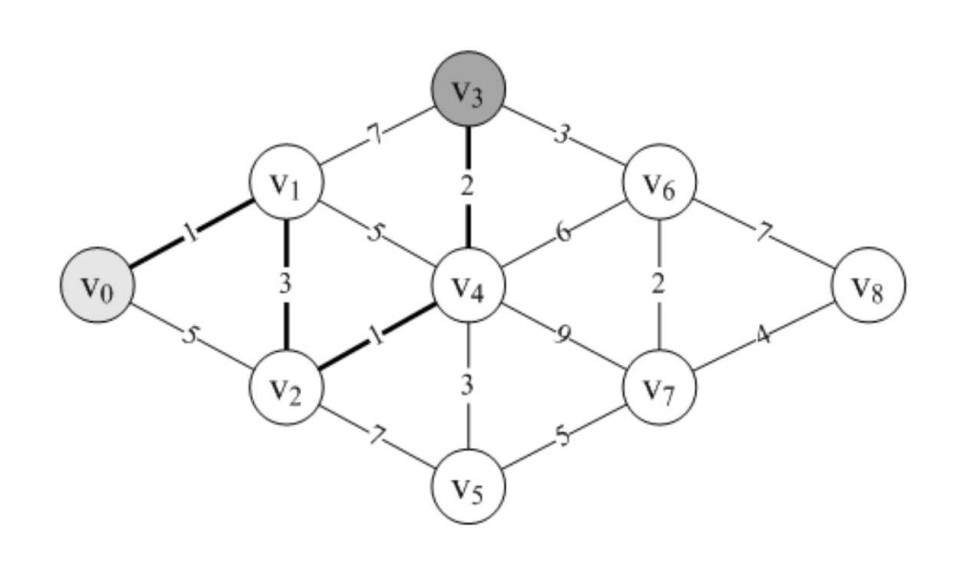

当我们要求v₀到v₃的最短距离时，通向v₃的三条边，除了v₆没有研究过外，v₀→v₁→v₃的结果是8，而v₀→v₄→v₃=5+2=7。因此，v₀到v₃的最短距离是7，如下图所示。

好了， 我想你大致明白，这个迪杰斯特拉（Di-jkstra）算法是如何干活的了。它并不是一下子就求出了v₀到v₈的最短路径，而是一步步求出它们之间顶点的最短路径，过程中都是基于已经求出的最短路径的基础上，求得更远顶点的最短路径，最终得到你要的结果。
现在我们来看代码，从代码的模拟运行中，再次去理解它的思想。

#define MAXVEX 9
#define INFINITY 65535
// 用于存储最短路径下标的数组
typedef int Patharc[MAXVEX];
// 用于存储到各点最短路径的权值和
typedef int ShortPathTable[MAXVEX];
// Dijkstra算法，求有向网G的v[0]顶点到其余顶点v最短路径P[v]及带权长度D[v]
// P[v]的值为前驱顶点下标，D[v]表示v[0]到v的最短路径长度和
void ShorttestPath_Dijkstra(MGraph G, int v0, Patharc *P, ShortPathTable *D)
{
    int v, w, k, min;
    // final[v]=1表示求得顶点v[0]至v[w]的最短路径
    int final[MAXVEX];
    // 初始化数据
    for (v = 0; v < G.numVertexes; v++)
    {
        // 全部顶点初始化为未知最短路径状态
        final[v] = 0;
        // 将与v[0]点有连线的顶点加上权值
        (*D)[v] = G.arc[v0][v];
        // 初始化路径数组P为-1
        (*P)[v] = -1;
    }
    // v[0]至v[0]路径为0
    (*D)[v0] = 0;
    // v[0]至v[0]不需要求路径
    final[v0] = 1;
    // 开始主循环，每次求得v[0]到某个v顶点的最短路径
    for (v = 1; v < G.numVertexes; v ++)
    {
        // 当前所知离v[0]顶点的最近距离
        min = INFINITY;
        // 寻找离v[0]最近的顶点
        for (w = 0; w < G.numVertexes; w ++)
        {
            if (!final[w] && (*D)[w] < min)
            {
                k = w;
                // w顶点离v0顶点更近
                min = (*D)[w];
            }
        }
        // 将目前找到的最近的顶点置为1
        final[k] = 1;
        // 修正当前最短路径及距离
        for (w = 0; w < G.numVertexes; w ++)
        {
            // 如果经过v顶点的路径比现在这条路径的长度短的话
            if (!final[w] && (min + G.matirx[k][w] < (*D)[w]))
            {
                // 说明找到了更短的路径，修改D[w]和P[w]
                // 修改当前的路径长度
				(*D)[w] = min + G.matirx[k][w];
                (*P)[w] = k;
            }
        }
    }
}

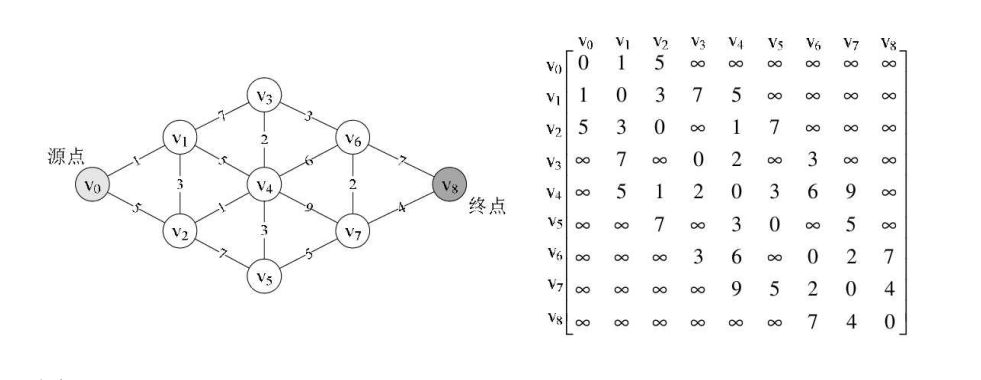

调用此函数前，其实我们需要为下图中的左图准备邻接矩阵MGraph的G，如下图中的右图，并且定义参数v₀为0。

1. 程序开始执行，第13行的final数组是为了v₀到某顶点是否已经求得最短路径的标记，如果v₀到v_w已经有结果，则final[w]=1。

2. 第15-23行，是在对数据进行初始化的工作。此时final数组值均为0，表示所有的点都未求得最短路径。D数组为{65535,1,5,65535,65535,65535,65535,65535,65535}。因为v₀与v₁和v₂的边权值为1和5。P数组全为0，表示目前没有路径。

3. 第25行，表示v₀到v₀自身，权值和结果为0。D数组为{0,1,5,65535,65535,65535,65535,65535,65535}。第27行，表示v₀点算是已经求得最短路径，因此final[0]=1。此时final数组为{1,0,0,0,0,0,0,0,0}。此时整个初始化工作完成。

4. 第29-57行，为主循环，每次循环求得v₀与一个顶点的最短路径。因此v从1而不是0开始。

5. 第32-42行，先令min为65535的极大值，通过w循环，与D[w]比较找到最小值min=1，k=1。

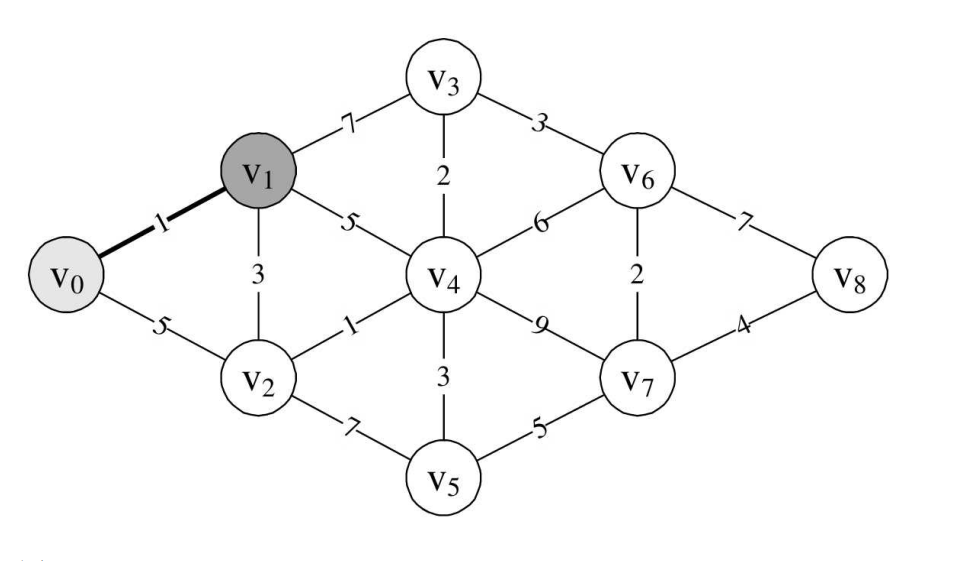

6. 第44行，由k=1，表示与v₀最近的顶点是v₁，并且由D[1]=1，知道此时v₀到v₁的最短距离是1。因此将v₁对应的final[1]设置为1。此时final数组为{1,1,0,0,0,0,0,0,0}。

7. 第46-56行是一循环，此循环甚为关键。它的目的是在刚才已经找到v₀与v₁的最短路径的基础上，对v₁与其他顶点的边进行计算，得到v₀与它们的当前最短距离，如下图所示。因为min=1，所以本来D[2]=5，现在v₀→v₁→v₂=D[2]=min+3=4，v₀→v₁→v₃=D[3]=min+7=8，v₀→v₁→v₄=D[4]=min+5=6，因此，D数组的当前值为{0,1,4,8,6,65535,65535,65535,65535}。而P[2]=1，P[3]=1，P[4]=1，它表示的意思是v₀到v₂、v₃、v₄点的最短路径它们的前驱均是v₁。此时P数组值为：{0,0,1,1,1,0,0,0,0}。



8. 重新开始循环，此时v=2。第32-42行，对w循环，注意因为final[0]=1和final[1]=1，由第36行的!final[w]可知，v₀与v₁并不参与最小值的获取。通过循环比较，找到最小值min=4，k=2。

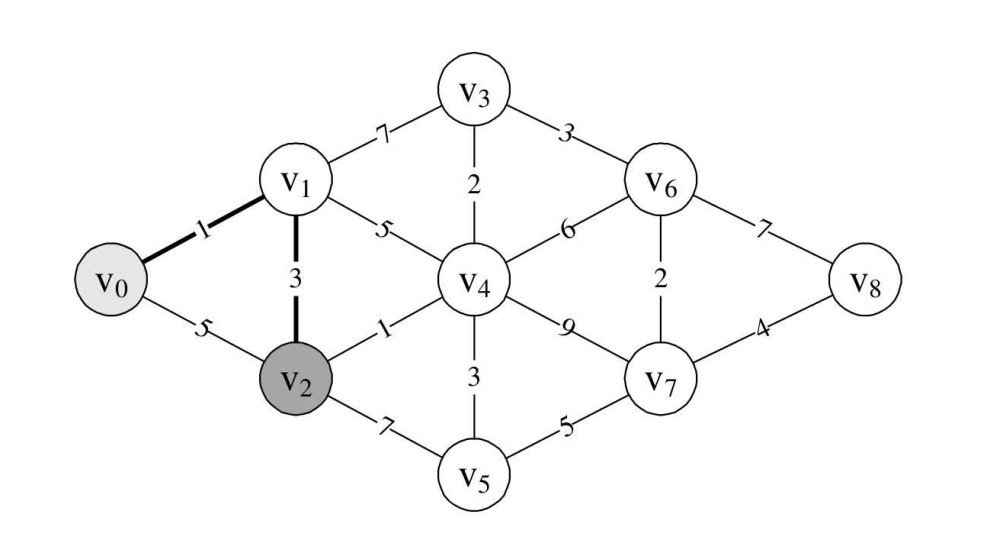

9. 第44行，由k=2表示已经求出v₀到v₂的最短路径，并且由D[2]=4知道最短距离是4。因此将v₂对应的final[2]设置为1，此时final数组为：{1,1,1,0,0,0,0,0,0}。

10. 第46-56行。在刚才已经找到v₀与v₂的最短路径的基础上，对v₂与其它顶点的边，进行计算，得到v₀与它们的当前最短距离，如下图所示。因为min=4，所以本来D[4]=6，现在v₀→v₂→v₄=D[4]=min+1=5，v₀→v₂→v₅=D[5]=min+7=11，因此，D数组当前值为：{0,1,4,8,5,11,65535,65535,65535}。而原本P[4]=1，此时P[4]=2，P[5]=2，它表示v₀到v₄与v₅点的最短路径它们的前驱均是v₂。此时P数组值为：{0,0,1,1,2,2,0,0,0}。



11. 重新开始循环，此时v=3。 第32-42行， 通过对w循环比较找到最小值min=5，k=4。

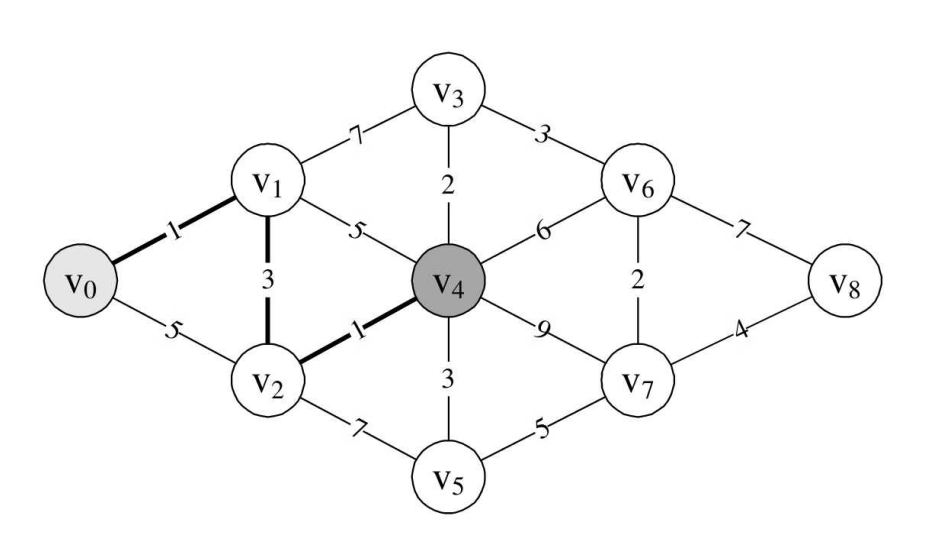

12. 第44行，由k=4，表示已经求出v₀到v₄的最短路径，并且由D[4]=5，知道最短距离是5。因此将v₄对应的final[4]设置为1。此时final数组为：{1,1,1,0,1,0,0,0,0}。

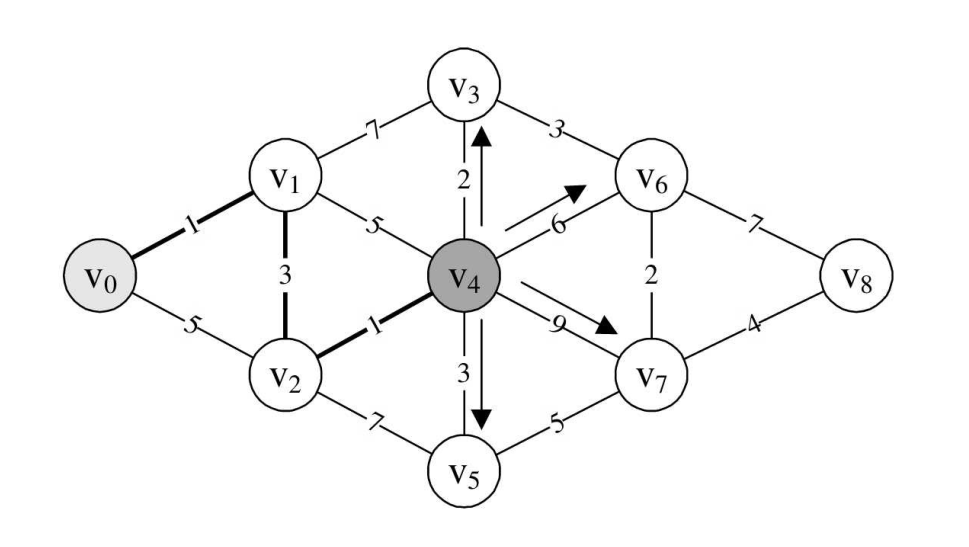

13. 第46-56行。 对v₄与其他顶点的边进行计算，得到v₀与它们的当前最短距离，如下图所示。因为min=5，所以本来D[3]=8，现在v₀→v₄→v₃=D[3]=min+2=7，本来D[5]=11，现在v₀→v₄→v₅=D[5]=min+3=8，另外v₀→v₄→v₆=D[6]=min+6=11，v₀→v₄→v₇=D[7]=min+9=14，因此，D数组当前值为：{0,1,4,7,5,8,11,14,65535}。而原本P[3]=1，此时P[3]=4，原本P[5]=2，此时P[5]=4，另外P[6]=4，P[7]=4，它表示v₀到v₃、v₅、v₆、v₇点的最短路径它们的前驱均是v₄。此时P数组值为：{0,0,1,4,2,4,4,4,0}。



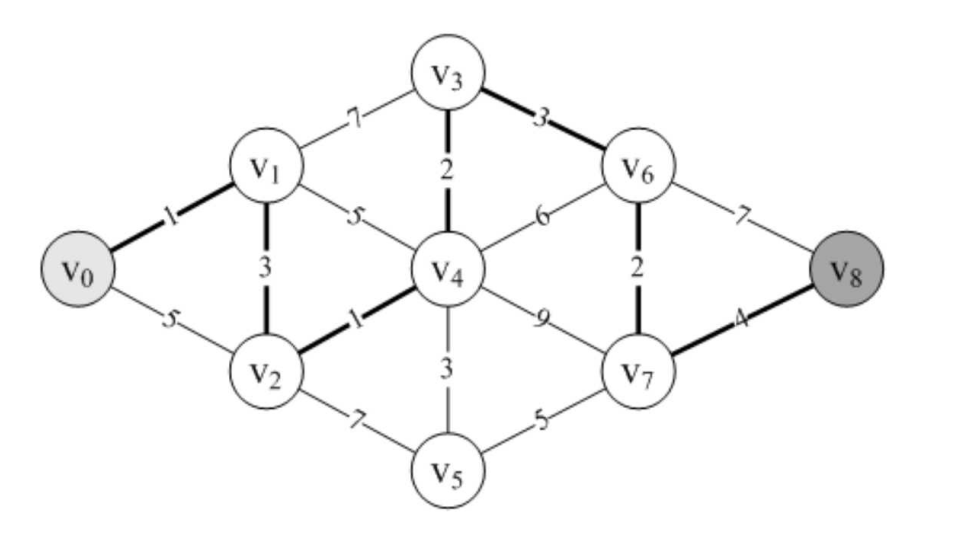

14. 之后的循环就完全类似了。得到最终的结果，如下图所示。此时final数组为：{1,1,1,1,1,1,1,1,1}，它表示所有的顶点均完成了最短路径的查找工作。此时D数组为：{0,1,4,7,5,8,10,12,16}，它表示v₀到各个顶点的最短路径数，比如D[8]=1+3+1+2+3+2+4=16。此时的P数组为：{0,0,1,4,2,4,3,6,7}，这串数字可能略为难理解一些。比如P[8]=7，它的意思是v₀到v₈的最短路径，顶点v₈的前驱顶点是v₇，再由P[7]=6表示v₇的前驱是v₆，P[6]=3，表示v₆的前驱是v₃。这样就可以得到，v₀到v₈的最短路径为v₈←v₇←v₆←v₃←v₄←v₂←v₁←v₀，即v₀→v₁→v₂→v₄→v₃→v₆→v₇→v₈。



其实最终返回的数组D和数组P，是可以得到v₀到任意一个顶点的最短路径和路径长度的。例如v₀到v₈的最短路径并没有经过v₅，但我们已经知道v₀到v₅的最短路径了。由D[5]=8可知它的路径长度为8，由P[5]=4可知v₅的前驱顶点是v₄，所以v₀到v₅的最短路径是v₀→v₁→v₂→v₄→v₅。
也就是说，我们通过迪杰斯特拉（Dijkstra）算法解决了从某个源点到其余各顶点的最短路径问题。从循环嵌套可以很容易得到此算法的时间复杂度为O(n²)，尽管有同学觉得，可不可以只找到从源点到某一个特定终点的最短路径，其实这个问题和求源点到其他所有顶点的最短路径一样复杂，时间复杂度依然是O(n²)。

如果我们还需要知道如v₃到v₅、v₁到v₇这样的任一顶点到其余所有顶点的最短路径怎么办呢？此时简单的办法就是对每个顶点当作源点运行一次迪杰斯特拉（Dijkstra）算法，等于在原有算法的基础上，再来一次循环，此时整个算法的时间复杂度就成了O(n³)。

对此，我们现在再来介绍另一个求最短路径的算法——弗洛伊德（Floyd）算法，它求所有顶点到所有顶点的时间复杂度也是O(n³)，但其算法非常简洁优雅，能让人感觉到智慧的无限魅力。好了，让我们就一同来欣赏和学习它吧。

6.2 弗洛伊德（Floyd）算法

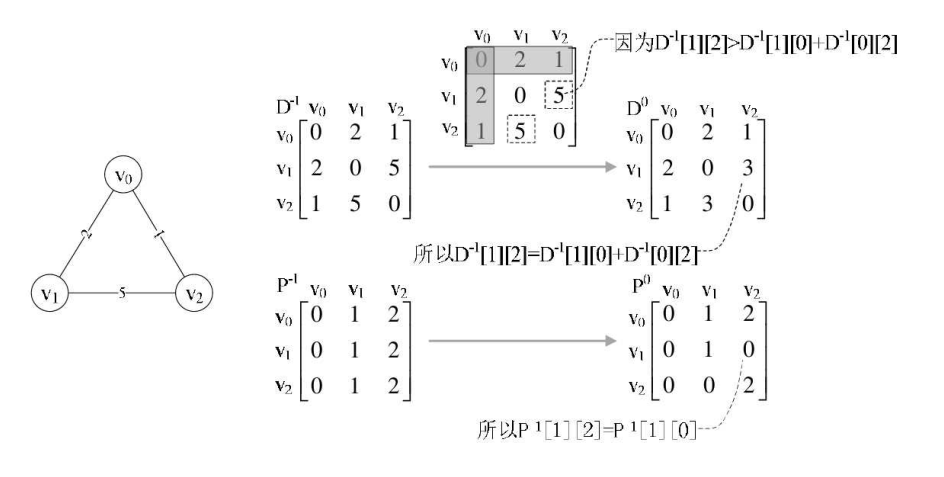

为了能讲明白弗洛伊德（Floyd）算法的精妙所在，我们先来看最简单的案例。下图的左图是一个最简单的3个顶点连通网图。

我们先定义两个二维数组D[3][3]和P[3][3]，D代表顶点到顶点的最短路径权值和的矩阵。P代表对应顶点的最小路径的前驱矩阵，用来存储路径。在未分析任何顶点之前，我们将D命名为D_-1， 其实它就是初始的图的邻接矩阵。将P命名为P_-1，初始化为图中所示的矩阵。
首先我们来分析，所有的顶点经过v₀后到达另一顶点的最短路径。因为只有三个顶点，因此需要查看v₁→v₀→v₂， 得到D_-1[1][0]+D_-1[0][2]=2+1=3。D_-1[1][2]表示的是v₁→v₂的权值为5，而我们发现D_-1[1][2]>D_-1[1][0]+D_-1[0][2]，通俗的话讲就是v₁→v₀→v₂比直接v₁→v₂距离还要近。所以我们就让D_-1[1][2]=D_-1[1][0]+D_-1[0][2]=3， 同样的D_-1[2][1]=3，于是就有了D₀的矩阵。因为有变化，所以P矩阵对应的P_-1[1][2]和P_-1[2][1]也修改为当前中转的顶点v₀的下标0，于是就有了P₀。也就是说：

\[D^{0}[v][w]=min\{ D^{-1}[v][w],\quad D^{-1}[v][0]+D^{-1}[0][w] \} \]

接下来，其实也就是在D₀和P₀的基础上继续处理所有顶点经过v₁和v₂后到达另一顶点的最短路径， 得到D₁和P₁、D₂和P₂完成所有顶点到所有顶点的最短路径计算工作。
如果就用这么简单的图形来讲解代码，大家一定会觉得不能说明什么问题。所以我们还是以前面的复杂网图为例，来讲解弗洛伊德（Floyd）算法。

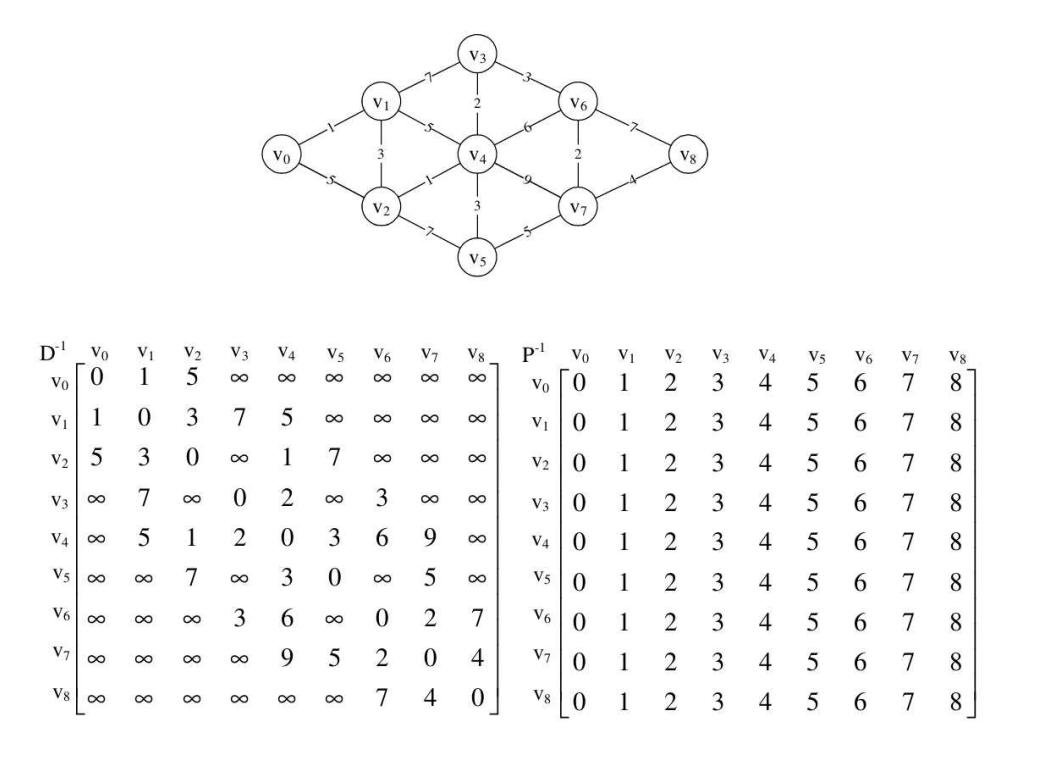

首先我们针对下图中的左网图准备两个矩阵D_-1和P_-1，D_-1就是网图的邻接矩阵，P_-1初设为P[i][j]=j这样的矩阵，它主要用来存储路径。

代码如下，注意因为是求所有顶点到所有顶点的最短路径，因此Pathmatirx和ShortPathTable都是二维数组。

typedef int Pathmatirx[MAXVEX][MAXVEX];
typedef int ShortPathTable[MAXVEX][MAXVEX];
// Floyd算法，求网图G中各顶点v到其余顶点w最短路径P[v][w]及带权长度D[v][w]
void ShorttestPath_Floyd(MGraph G, Pathmatirx *P, ShortPathTable *D)
{
    int v, w, k;
    // 初始化D与P
    for (v = 0; v < G.numVertexes; ++ v)
    {
        for (w = 0; w < G.numVertexes; ++ w)
        {
            // D[V][W]值即为对应点间的权值
            (*D)[v][w] = G.matirx[v][w];
            // 初始化P
            (*P)[v][w] = w;
        }
    }
    for (k = 0; k < G.numVertexes; ++ k)
    {
        for (v = 0; v < G.numVertexes; ++ v)
        {
            for (w = 0; w < G.numVertexes; ++ w)
            {
                // 如果经过下标为k顶点路径比原两点间路径更短
                // 将当前两点间权值设为更小的一个
                if ((*D)[v][w] > ((*D)[v][k] + (*D)[k][w]))
                {
                    (*D)[v][w] = (*D)[v][k] + (*D)[k][w];
                    // 路径设置经过下标为k的顶点
                    (*P)[v][w] = (*P)[v][k];
                }
            }
        }
    }
}

1. 程序开始运行，第8-17行就是初始化了D和P，使得它们成为了下图的两个矩阵。从矩阵也得到，v₀→v₁路径权值是1，v₀→v₂路径权值是5，v₀→v₃无边连线，所以路径权值为极大值65535。

2. 第18-34行，是算法的主循环，一共三层嵌套，k代表的就是中转顶点的下标。v代表起始顶点，w代表结束顶点。

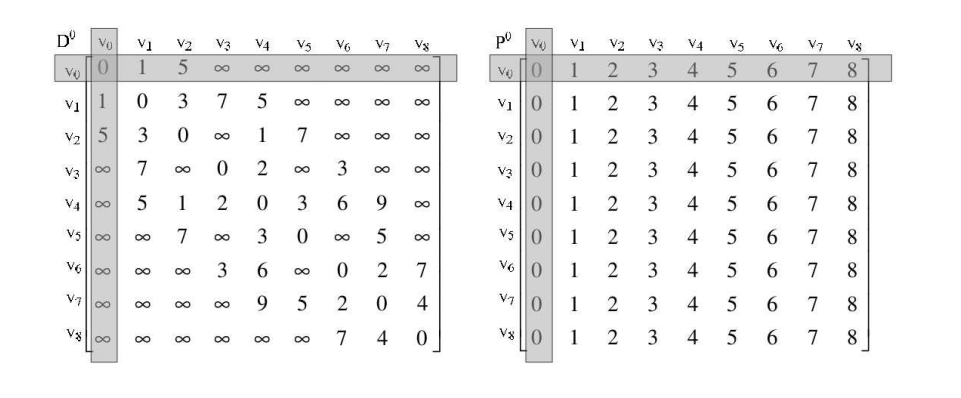

3. 当k=0时，也就是所有的顶点都经过v₀中转，计算是否有最短路径的变化。可惜结果是没有任何变化，依旧如下图所示。

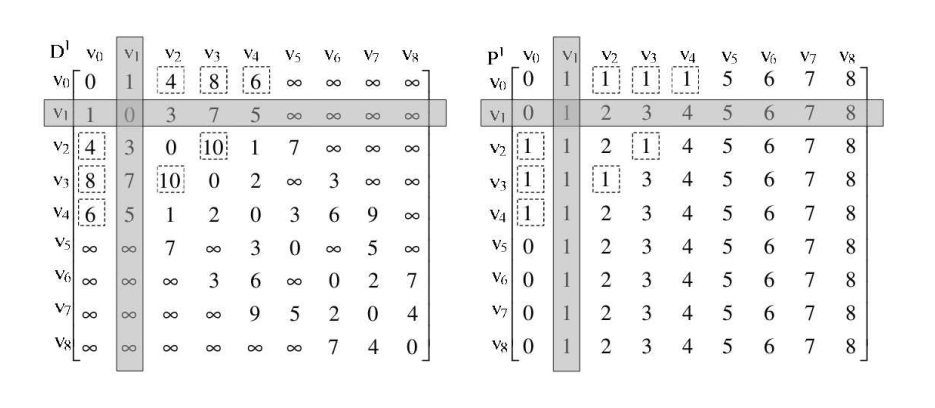

4. 当k=1时，也就是所有的顶点都经过v₁中转。此时，当v=0时，原本D[0][2]=5，现在由于D[0][1]+D[1][2]=4。因此由代码的第28行，二者取其最小值，得到D[0][2]=4，同理可得D[0][3]=8、D[0][4]=6，当v=2,3,4时，也修改了一些数据，请参考下图左图中虚线框数据。由于这些最小权值的修正，所以在路径矩阵P上，也要做处理，将它们都改为了当前的P[v][k]值，见代码第30行。



5. 接下来就是k=2一直到8结束，表示针对每个顶点做中转得到的计算结果，当然，我们也要清楚，D₀是以D_-1为基础，D₁是以D₀为基础，......，D₈是以D₇为基础，它们是有联系的，路径矩阵P也是如此。最终当k=8时，两矩阵数据如下图所示。

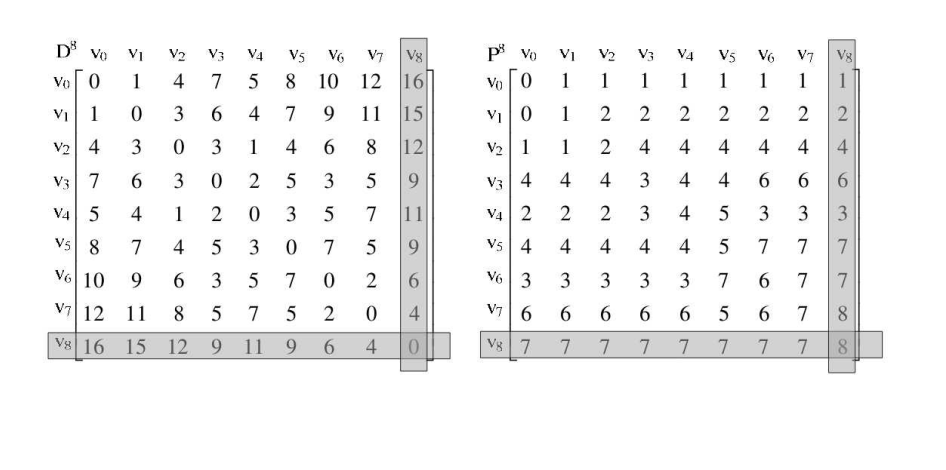

至此，我们的最短路径就算是完成了，你可以看到矩阵第v₀行的数值与迪杰斯特拉（Dijkstra）算法求得的D数组的数值是完全相同，都是{0,1,4,7,5,8,10,12,16}。而且这里是所有顶点到所有顶点的最短路径权值和都可以计算出。
那么如何由P这个路径数组得出具体的最短路径呢？以v₀到v₈为例，从上图的右图第v₈列， P[0][8]=1，得到要经过顶点v₁，然后将1取代0得到P[1][8]=2，说明要经过v₂，然后将2取代1得到P[2][8]=4，说明要经过v₄，然后将4取代2得到P[4][8]=3，说明要经过v₃，……，这样很容易就推导出最终的最短路径值为v₀→v₁→v₂→v₄→v₃→v₆→v₇→v₈。
求最短路径的显示代码可以这样写。

for (v = 0; v < G.numVertexes; ++ v)
{
	for (w = v + 1; w < G.numVertexes; w ++)
	{
		printf("v%d-v%d weight: %d ", v, w, D[v][w]);
		// 获得第一个路径顶点下标
		k = P[v][w];
		// 打印源点
		printf(" path: %d", v);
		// 如果路径顶点下标不是终点
		while (k != w)
		{
			// 打印路径顶点
			printf(" -> %d", k);
			// 获得下一个路径顶点下标
			k = P[k][w];
		}
		// 打印终点
		printf(" -> %d\n", w);
	}
    printf("\n");
}

如果面临需要求所有顶点至所有顶点的最短路径问题时，弗洛伊德（Floyd）算法应该是不错的选择。

另外，我们虽然对求最短路径的两个算法举例都是无向图，但它们对有向图依然有效，因为二者的差异仅仅是邻接矩阵是否对称而已。

7 拓扑排序

说了两个有环的图应用，现在我们来谈谈无环的图应用。无环，即是图中没有回路的意思。

7.1 拓扑排序介绍

在一个表示工程的有向图中，用顶点表示活动，用弧表示活动之间的优先关系，这样的有向图为顶点表示活动的网，我们称为AOV网（ActivityOn Vertex Network）。AOV网中的弧表示活动之间存在的某种制约关系。比如演职人员确定了，场地也联系好了，才可以开始进场拍摄。另外就是AOV网中不能存在回路。刚才已经举了例子，让某个活动的开始要以自己完成作为先决条件，显然是不可以的。

设G=(V,E)是一个具有n个顶点的有向图，V中的顶点序列v₁，v₂，……， v_n，满足若从顶点v_i到v_j有一条路径，则在顶点序列中顶点v_i必在顶点v_j之前。则我们称这样的顶点序列为一个拓扑序列。

所谓拓扑排序，其实就是对一个有向图构造拓扑序列的过程。构造时会有两个结果，如果此网的全部顶点都被输出，则说明它是不存在环（回路）的AOV网；如果输出顶点数少了，哪怕是少了一个，也说明这个网存在环（回路），不是AOV网。
一个不存在回路的AOV网，我们可以将它应用在各种各样的工程或项目的流程图中，满足各种应用场景的需要，所以实现拓扑排序的算法就很有价值了。

7.2 拓扑排序算法

对AOV网进行拓扑排序的基本思路是：从AOV网中选择一个入度为0的顶点输出，然后删去此顶点， 并删除以此顶点为尾的弧，继续重复此步骤，直到输出全部顶点或者AOV网中不存在入度为0的顶点为止。

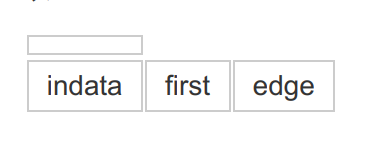

首先我们需要确定一下这个图需要使用的数据结构。前面求最小生成树和最短路径时，我们用的都是邻接矩阵，但由于拓扑排序的过程中，需要删除顶点，显然用邻接表会更加方便。因此我们需要为AOV网建立一个邻接表。考虑到算法过程中始终要查找入度为0的顶点，我们在原来顶点表结点结构中，增加一个入度域in，结构下图所示，其中in就是入度的数字。

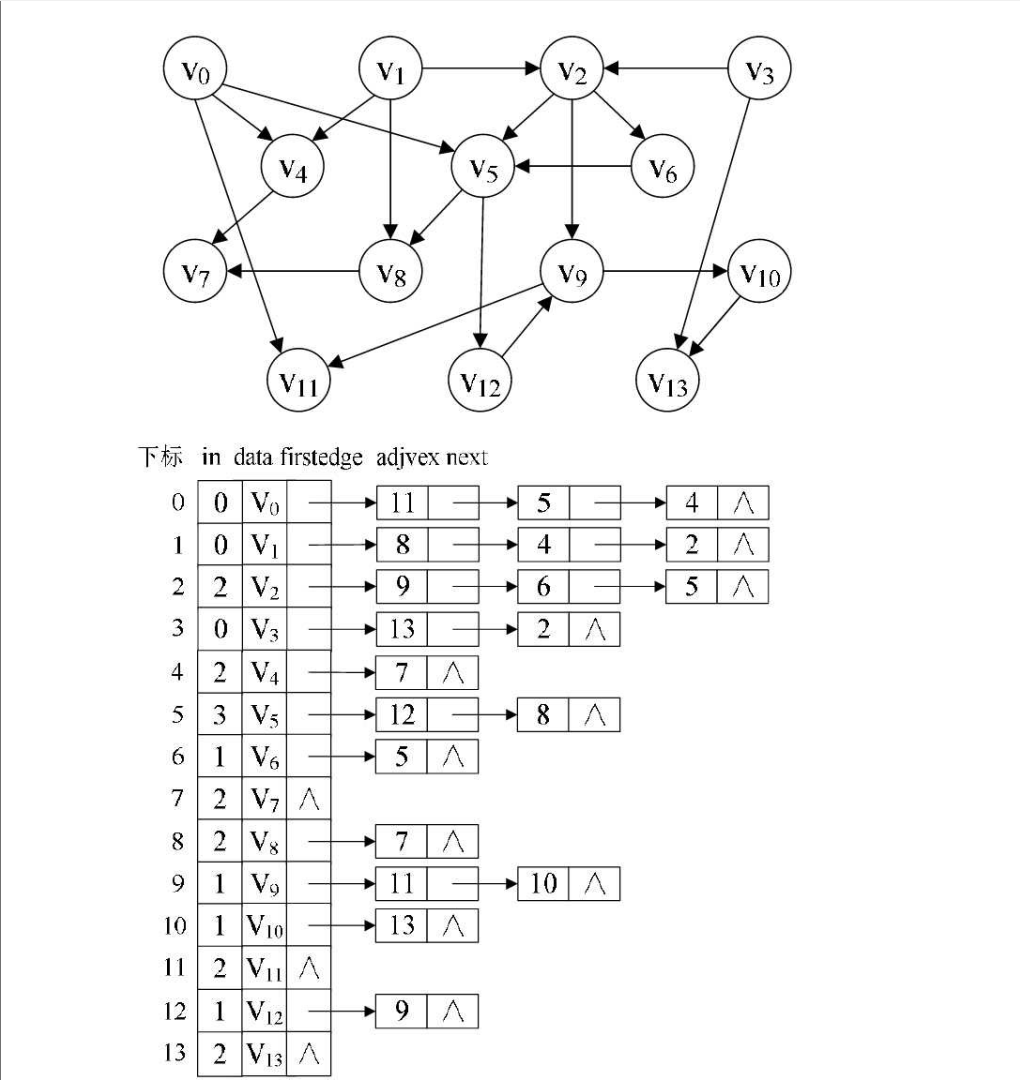

因此对于下图的第一幅图AOV网，我们可以得到如第二幅图的邻接表数据结构。

在拓扑排序算法中，涉及的结构代码如下。

// 边表结点
typedef struct EdgeNode
{
	// 邻接点域，存储该顶点对应的下标
	int adjvex;
	// 用于存储权值， 对于非网图可以不需要
	int weight;
	// 链域，指向下一个邻接点
	struct EdgeNode *next;
} EdgeNode;

// 顶点表结点
typedef struct VertexNode
{
	// 顶点入度
	int in;
	// 顶点域，存储顶点信息
	int data;
	// 边表头指针
	EdgeNode *firstedge;
} VertexNode, AdjList[MAXVEX];

typedef struct
{
	AdjList adjList;
	// 图中当前顶点数和边数
	int numVertexes, numEdges;
} graphAdjList, *GraphAdjList;

在算法中，我还需要辅助的数据结构—栈，用来存储处理过程中入度为0的顶点，目的是为了避免每个查找时都要去遍历顶点表找有没有入度为0的顶点。

现在我们来看代码，并且模拟运行它。

// 拓扑排序，若GL无回路，则输出拓扑排序序列并返回OK，若有回路返回ERROR
Status TopologicalSort(GraphAdjList GL)
{
	EdgeNode *e;
	int i, k, gettop;
	// 用于栈指针下标
	int top = 0;
	// 用于统计输出顶点的个数
	int count = 0;
	// 建栈存储入度为0的顶点
	int *stack;
	stack = (int *) malloc(GL -> numVertexes * sizeof(int));
	for (i = 0; i < GL -> numVertexes; i ++)
		if (GL -> adjList[i].in == 0)
			// 将入度为0的顶点入栈
			stack[++ top] = i;
	while (top != 0)
	{
		// 出栈
		gettop = stack[top --];
		// 打印此顶点
		printf("%d -> ", GL -> adjList[gettop].data);
		// 统计输出顶点数
		count ++;
		// 对此顶点弧表遍历
		for (e = GL->adjList[gettop].firstedge; e; e = e -> next)
		{
			k = e -> adjvex;
			// 将k号顶点邻接点的入度减1
			if (!(-- GL -> adjList[k].in))
				// 若为0则入栈，以便于下次循环输出
				stack[++top] = k;
		}
	}
	// 如果count小于顶点数，说明存在环
	if (count < GL -> numVertexes)
		return ERROR;
	else
		return OK;
}

1. 程序开始运行，第4-12行都是变量的定义，其中stack是一个栈，用来存储整型的数字。

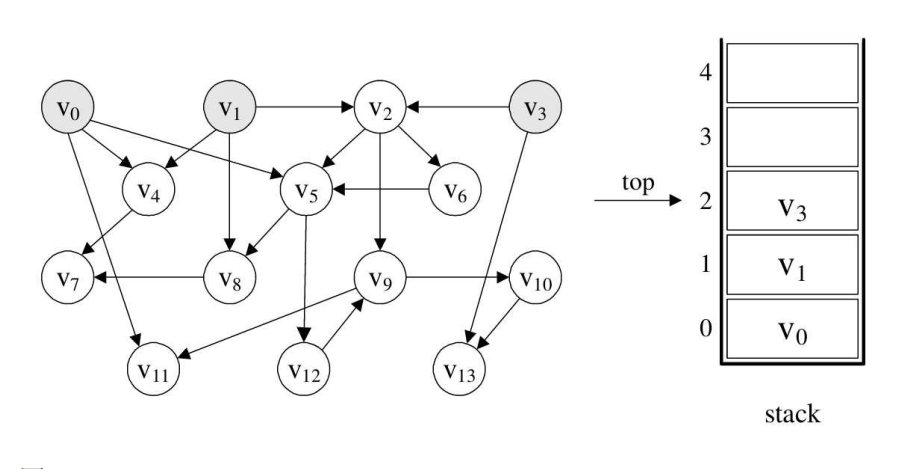

2. 第13-16行，做了一个循环判断，把入度为0的顶点都入栈，从下图中的右图邻接表可知，此时stack应该为：{0,1,3}，即v₀、v₁、v₃的顶点入度为0，如下图所示。



3. 第17-34行，while循环，当栈中有数据元素时，始终循环。

4. 第19-24行，v₃出栈得到gettop=3。并打印此顶点，然后count加1。

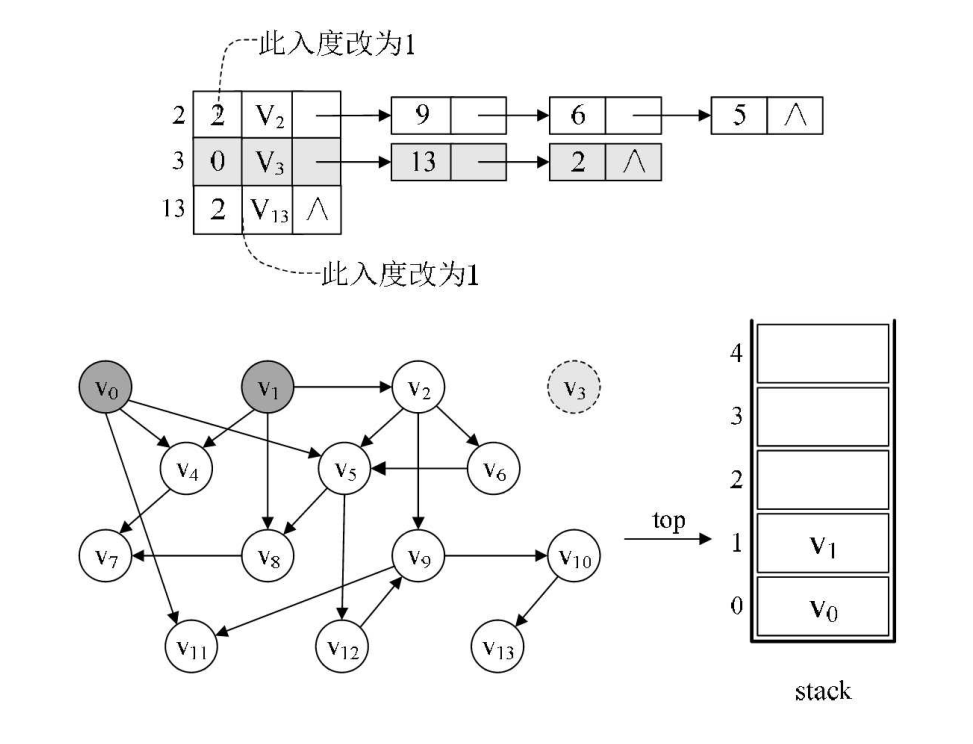

5. 第25-33行，循环其实是对v₃顶点对应的弧链表进行遍历，即下图中的灰色部分，找到v₃连接的两个顶点v₂和v₁₃，并将它们的入度减少一位，此时v₂和v₁₃的in值都为1。它的目的是为了将v₃顶点上的弧删除。

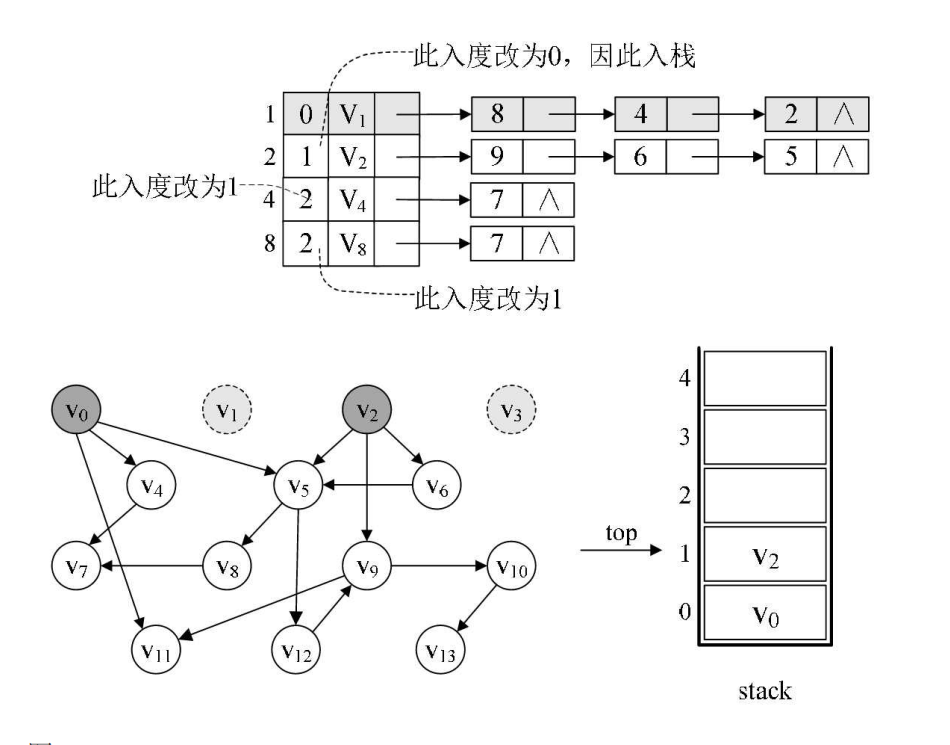

6. 再次循环，第17-34行。此时处理的是顶点v₁。经过出栈、打印、count=2后，我们对v₁到v₂、v₄、v₈的弧进行了遍历。并同样减少了它们的入度数，此时v₂入度为0，于是由第29-32行知，v₂入栈，如下图所示。试想，如果没有在顶点表中加入in这个入度数据域，第30行的判断就必须要是循环，这显然是要消耗时间的，我们利用空间换取了时间。

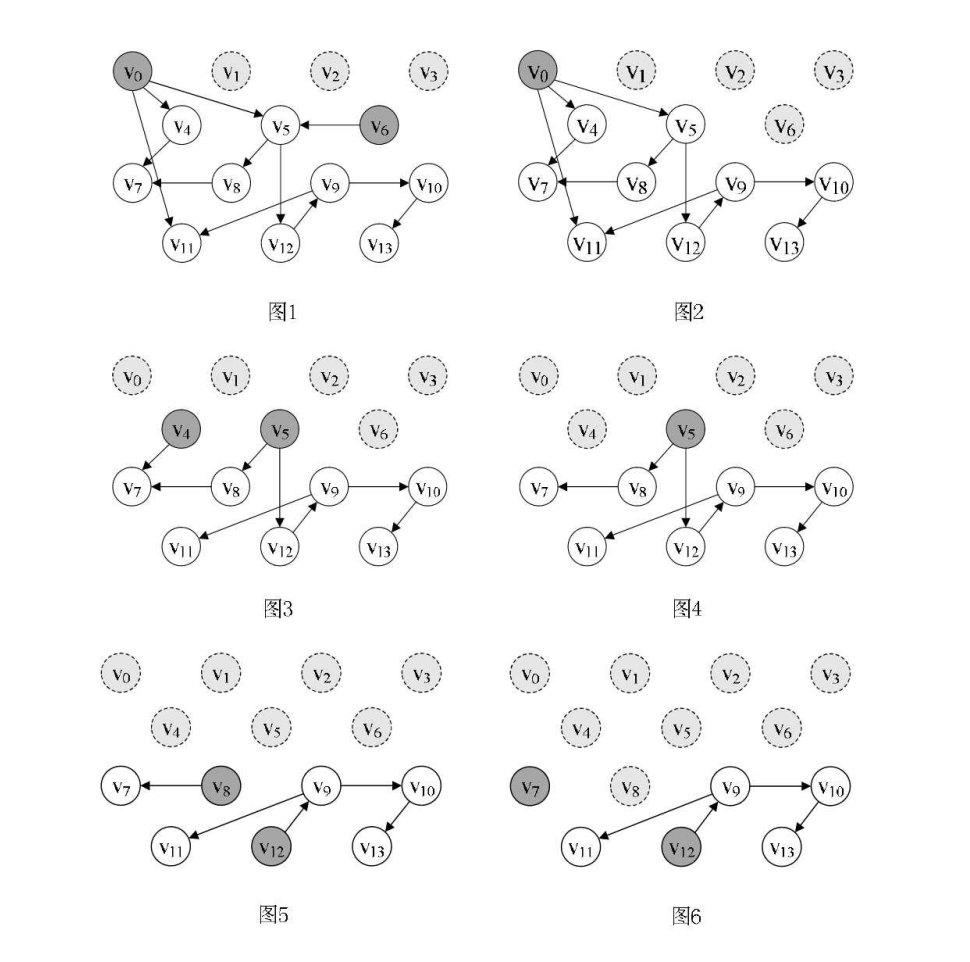

7. 接下来，就是同样的处理方式了。下图展示了v₂v₆v₀v₄v₅v₈的打印删除过程，后面还剩几个顶点都类似，就不图示了。



8. 最终拓扑排序打印结果为3->1->2->6->0->4->5->8->7->12->9->10->13->11。当然这结果并不是唯一的一种拓扑排序方案。

分析整个算法，对一个具有n个顶点e条弧的AOV网来说，第13-16行扫描顶点表，将入度为0的顶点入栈的时间复杂为O(n)，而之后的while循环中，每个顶点进一次栈，出一次栈，入度减1的操作共执行了e次，所以整个算法的时间复杂度为O(n+e)。

8 关键路径

拓扑排序主要是为解决一个工程能否顺序进行的问题，但有时我们还需要解决工程完成需要的最短时间问题。

因此，我们如果要对一个流程图获得最短时间，就必须要分析它们的拓扑关系，并且找到当中最关键的流程，这个流程的时间就是最短时间。

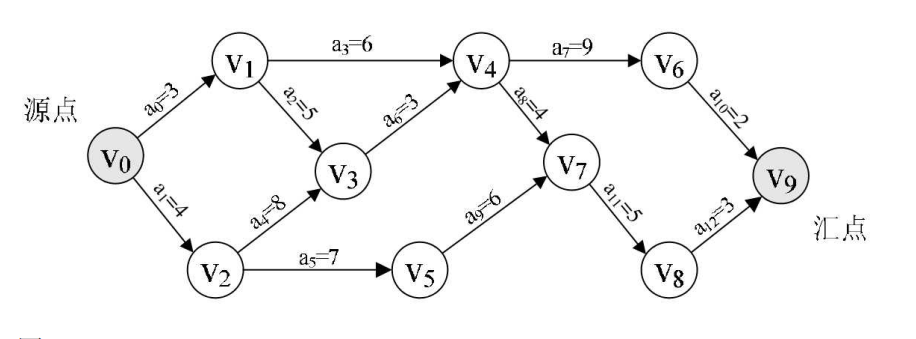

因此在前面讲了AOV网的基础上，我们来介绍一个新的概念。在一个表示工程的带权有向图中，用顶点表示事件，用有向边表示活动， 用边上的权值表示活动的持续时间，这种有向图的边表示活动的网，我们称之为AOE网（Activity On Edge Network）。我们把AOE网中没有入边的顶点称为始点或源点，没有出边的顶点称为终点或汇点。由于一个工程，总有一个开始，一个结束，所以正常情况下，AOE网只有一个源点一个汇点。例如下图就是一个AOE网。其中v₀即是源点，表示一个
工程的开始，v₉是汇点，表示整个工程的结束，顶点v₀，v₁，……，v₉分别表示事件，弧<v₀,v₁>，<v₀,v₂>，……，<v₈,v₉>都表示一个活动，用a₀，a₁，……，a₁₂表示，它们的值代表着活动持续的间，比如弧<v₀,v₁>就是从源点开始的第一个活动a₀，它的时间是3个单位。

既然AOE网是表示工程流程的，所以它就具有明显的工程的特性。如有在某顶点所代表的事件发生后，从该顶点出发的各活动才能开始。只有在进入某顶点的各活动都已经结束，该顶点所代表的事件才能发生。

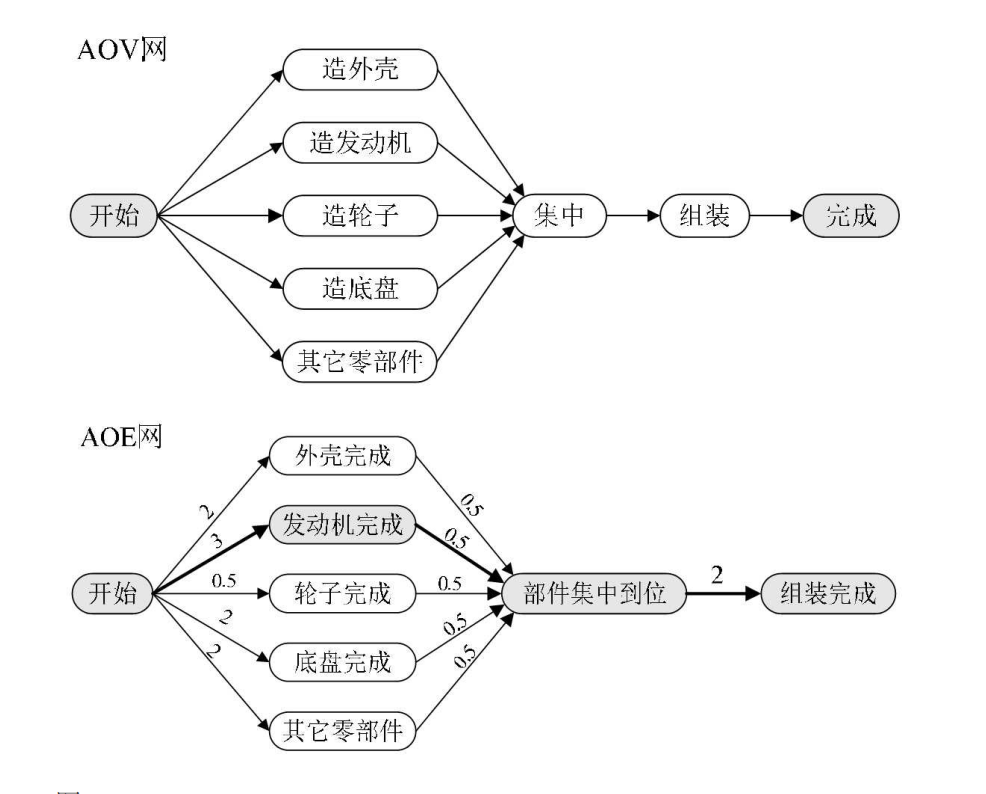

尽管AOE网与AOV网都是用来对工程建模的，但它们还是有很大的不同，主要体现在AOV网是顶点表示活动的网，它只描述活动之间的制约关系，而AOE网是用边表示活动的网，边上的权值表示活动持续的时间，如下图所示两图的对比。因此，AOE网是要建立在活动之间制约关系没有矛盾的基础之上，再来分析完成整个工程至少需要多少时间，或者为缩短完成工程所需时间，应当加快哪些活动等问题。

我们把路径上各个活动所持续的时间之和称为路径长度，从源点到汇点具有最大长度的路径叫关键路径，在关键路径上的活动叫关键活动。显然就上图的AOE网而言，开始→发动机完成→部件集中到位→组装完成就是关键路径，路径长度为5.5。

8.1 关键路径算法原理

我们只需要找到所有活动的最早开始时间和最晚开始时间，并且比较它们，如果相等就意味着此活动是关键活动，活动间的路径为关键路径。如果不等，则就不是。

为此，我们需要定义如下几个参数。

1. 事件的最早发生时间etv（earliest time of vertex）：即顶点v_k的最早发生时间。
2. 事件的最晚发生时间ltv（latest time of vertex）：即顶点v_k的最晚发生时间，也就是每个顶点对应的事件最晚需要开始的时间，超出此时间将会延误整个工期。
3. 活动的最早开工时间ete（earliest time of edge）：即弧a_k的最早发生时间。
4. 活动的最晚开工时间lte（latest time ofedge）：即弧a_k的最晚发生时间，也就是不推迟工期的最晚开工时间。

我们是由1和2可以求得3和4，然后再根据ete[k]是否与lte[k]相等来判断a_k是否是关键活动。

8.2 关键路径算法

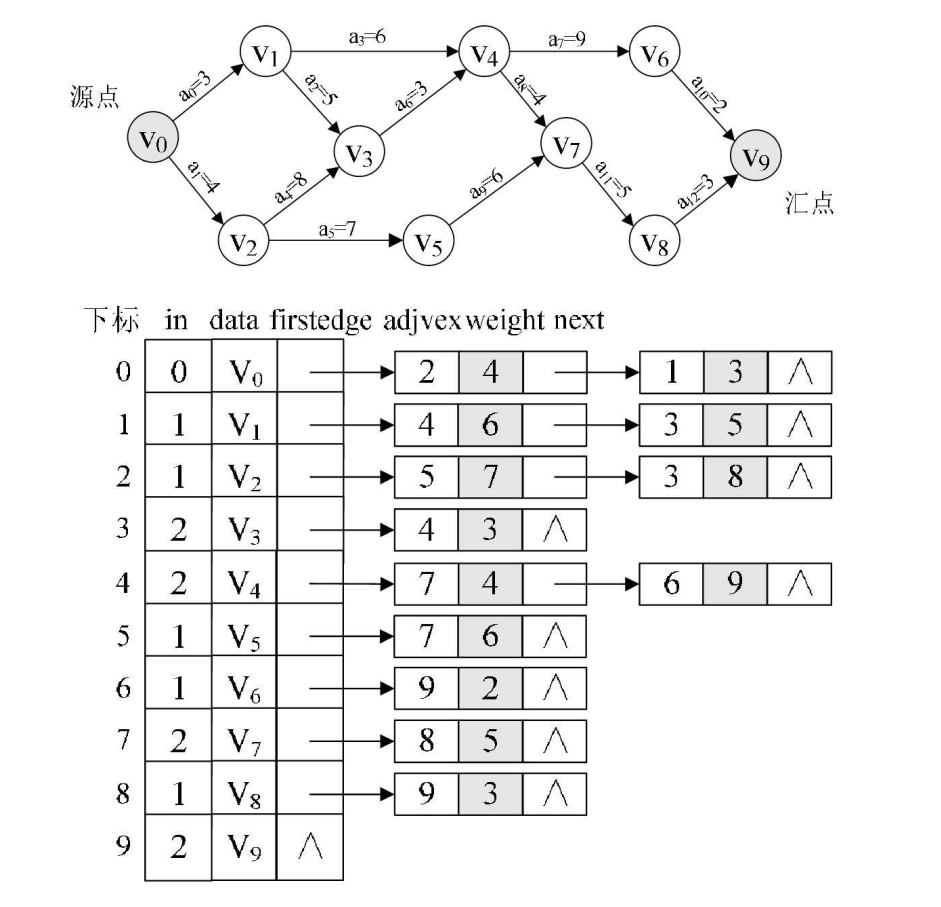

我们将下图中的AOE网转化为邻接表结构下图所示，注意与拓扑排序时邻接表结构不同的地方在于，这里弧链表增加了weight域，用来存储弧的权值。

求事件的最早发生时间etv的过程，就是我们从头至尾找拓扑序列的过程，因此，在求关键路径之前，需要先调用一次拓扑序列算法的代码来计算etv和拓扑序列列表。为此，我们首先在程序开始处声明几个全局变量。

// 事件最早发生时间和最迟发生时间数组
int *etv, *ltv;
// 用于存储拓扑序列的栈
int *stack2;
// 用于存储stack2的指针
int top2;

其中stack2用来存储拓扑序列，以便后面求关键路径时使用。

下面是改进过的求拓扑序列算法。

// 拓扑排序，用于关键路径计算
Status TopologicalSort(GraphAdjList GL)
{
    EdgeNode *e;
    int i, k, gettop;
    // 用于栈指针下标
    int top = 0;
    // 用于统计输出顶点的个数
    int count = 0;
    // 建栈将入度为0的顶点入栈
    int *stack;
    stack = (int *) malloc(GL->numVertexes * sizeof(int));
    for (i = 0; i < GL->numVertexes; i ++)
        if (0 == GL->adjList[i].in)
            stack[++ top] = i;
    // 初始化为0
    top2 = 0;
    // 事件最早发生时间
    etv = (int *) malloc(GL->numVertexes * sizeof(int));
    for (i = 0; i < GL->numVertexes; i ++)
        // 初始化为0
        etv[i] = 0;
    stack2 = (int *) malloc(GL->numVertexes * sizeof(int));
    while (top != 0)
    {
        gettop = stack[top --];
        count ++;
        // 将弹出的顶点序号压入拓扑序列的栈
        stack2[++ top2] = gettop;
        for (e = GL->adjList[gettop].firstedge; e; e = e->next)
        {
            k = e->adjvex;
            if (!(-- GL->adjList[k].in))
                stack[++ top] = k;
            // 求各顶点事件最早发生时间值
            if ((etv[gettop] + e->weight) > etv[k])
                etv[k] = etv[gettop] + e->weight;
        }
    }
    if (count < GL->numVertexes)
        return ERROR;
    else
        return OK;
}

代码中

第16-23行为初始化全局变量etv数组、top2和stack2的过程。

第29行就是将本是要输出的拓扑序列压入全局栈stack2中。

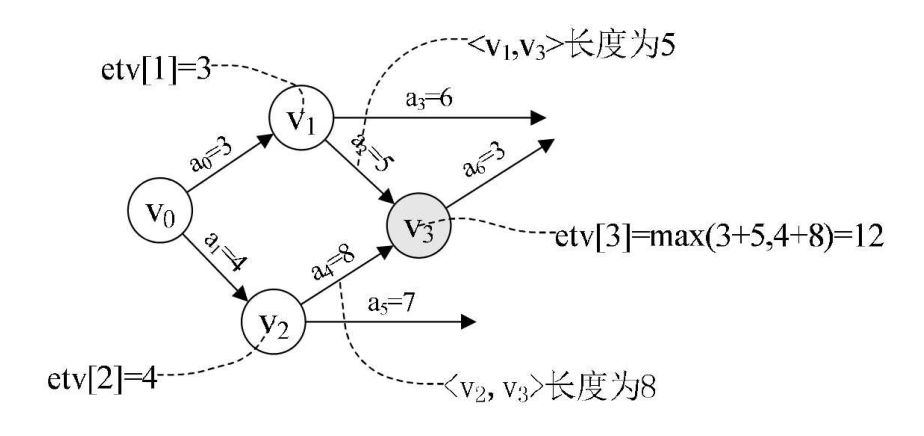

第35-37行很关键，它是求etv数组的每一个元素的值。比如说，加入我们已经求得顶点v₀对应的etv[0]=0，顶点v₁对应的etv[1]=3，顶点v₂对应的etv[2]=4，现在我们需要求顶点v₃对应的etv[3]，其实就是求etv[1]+len<v₁,v₃>与etv[2]+len<v₂,v₃>的较大值。显然3+5<4+8，得到etv[3]=12，如下图所示。在代码中e->weight就是当前弧的长度。

由此我们也可以得出计算顶点v_k即求etv[k]的最早发生时间的公式是：

\[etv[k]=\begin{cases} 0,\quad 当k=0时 \\ max\{etv[i]+len<v_{i},v_{k}>\},\quad 当k\neq0且<v_{i},v_{k}>∈P[k]时 \end{cases} \]

其中P[k]表示所有到达顶点v_k的弧的集合。如上图中的P[3]就是<v₁,v₃>和<v₂,v₃>两条弧。len<v_i,v_k>是弧<v_i,v_k>上的权值。

下面我们来看求关键路径的算法代码。

// 求关键路径，GL为有向网，输出GL的各项关键活动
void CriticalPath(GraphAdjList GL)
{
    EdgeNode *e;
    int i, gettop, k, j;
    // 声明活动最早发生时间和最迟发生时间变量
    int ete, lte;
    // 求拓扑序列，计算etv和stack2的值
    TopologicalSort(GL);
    // 事件最晚发生时间
    ltv = (int *) malloc(GL->numVertexes * sizeof(int));
    // 初始化ltv
    for (i = 0; i < GL->numVertexes; i ++)
        ltv[i] = etv[GL->numVertexes-1];
    // 计算ltv
    while (top2 != 0)
    {
        // 将拓扑序列出栈，后进先出
        gettop = stack2[top2 --];
        // 求各顶点事件的最晚发生时间ltv值
        for (e = GL->adjList[gettop].firstedge; e; e = e->next)
        {
            k = e->adjvex;
            // 求各顶点事件最晚发生时间ltv
            if (ltv[k] - e->weight < ltv[gettop])
                ltv[gettop] = ltv[k] - e->weight;
        }
    }
    // 求ete，lte和关键活动
    for (j = 0; j < GL->numVertexes; j ++)
    {
        for (e = GL->adjList[j].firstedge; e; e = e->next)
        {
            k = e ->adjvex;
            // 活动最早发生时间
            ete = etv[j];
            // 活动最迟发生时间
            lte = ltv[k] - e->weight;
            // 两者相等即在关键路径上
            if (ete == lte)
                printf("<v%d,v%d> length: %d, ", GL->adjList[j].data, GL->adjList[k].data, e->weight);
        }
    }
}

1. 程序开始执行。第7行，声明了ete和lte两个活动最早最晚发生时间变量。

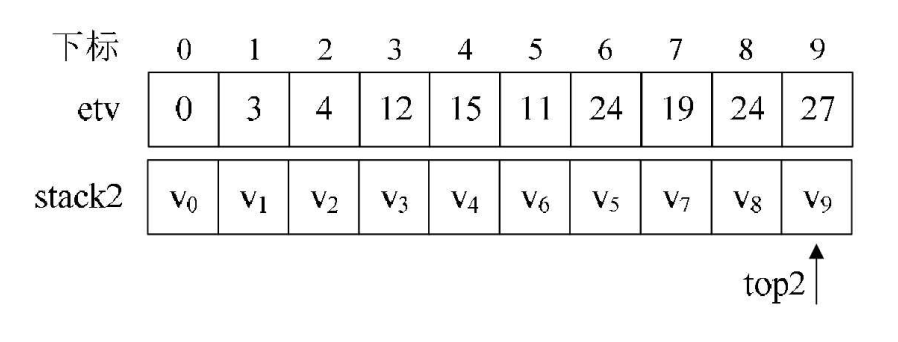

2. 第9行，调用求拓扑序列的函数。执行完毕后，全局变量数组etv和栈stack2的值如下图所示，top2=10。也就是说，对于每个事件的最早发生时间，我们已经计算出来了。



3. 第10-14行为初始化全局变量ltv数组，因为etvp[9]=27，所以数组ltv当前的值为：{27,27,27,27,27,27,27,27,27,27}。

4. 第15-28行为计算ltv的循环。第19行，先将stack2的栈头出栈，由后进先出得到gettop=9。根据邻接表中，v₉没有弧表，所以第20-27行循环体未执行。

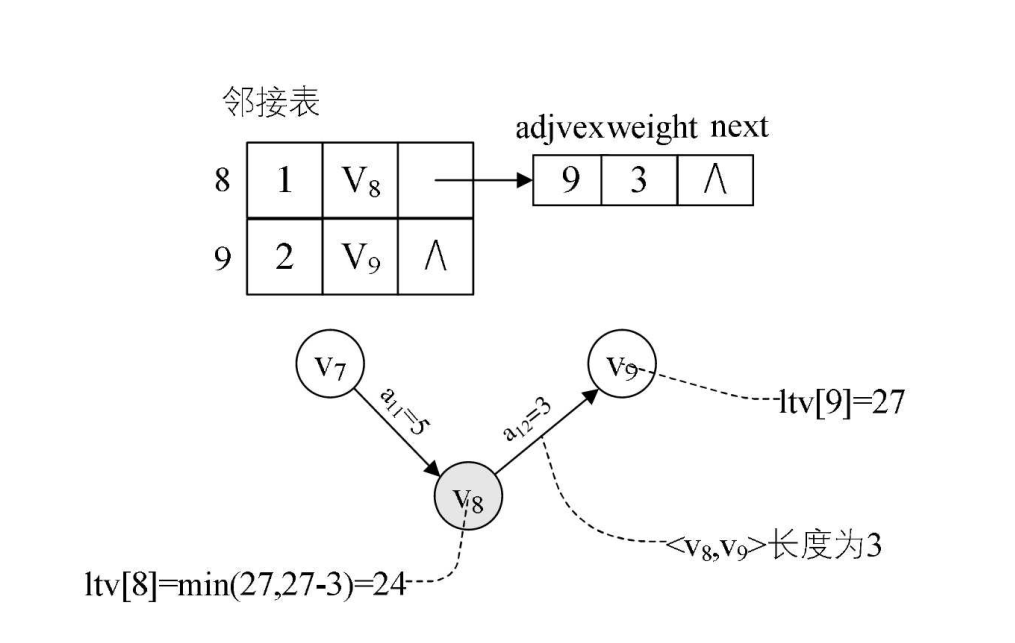

5. 再次来到第19行，gettop=8，在第20-27行的循环中，v₈的弧表只有一条<v₈,v₉>，第23行得到k=9，因为ltv[9]-3<ltv[8]，所以ltv[8]=ltv[9]-3=24，如下图所示。



6. 再次循环，当gettop=7,5,6时，同理可算出ltv相对应的值为19、25、13，此时ltv值为：{27,27,27,27,27,13,25,19,24,27}。

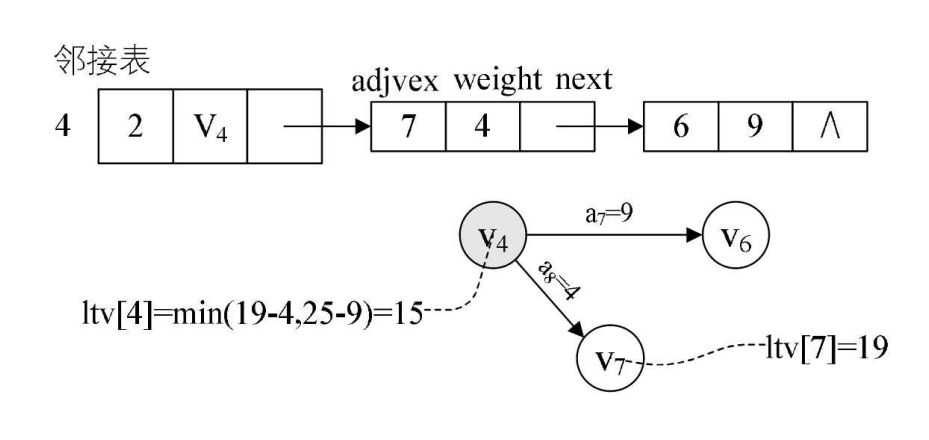

7. 当gettop=4时，由邻接表可得到v₄有两条弧<v₄,v₆>、<v₄,v₇>，通过第20-27行的循环，可以得到ltv[4]=min{ltv[7]-4,ltv[6]-9}=min{19-4,25-9}=15，如下图所示。



   此时你应该发现，我们在计算ltv时，其实是把拓扑序列倒过来进行的。因此我们可以得出计算顶点v_k即求ltv[k]的最晚发生时间的公式是：

   \[ltv[k]=\begin{cases} etv[k],\quad 当k=n-1时 \\ min\{ltv[j]-len<v_{k},v_{j}>\},\quad 当k<n-1且<v_{k},v_{j}>∈S[k]时 \end{cases} \]

   其中S[k]表示所有从顶点v_k出发的弧的集合。如上图中的S[4]就是<v₄,v₆>和<v₄,v₇>两条弧，len<v_k,v_j>是弧<v_k,v_j>上的权值。

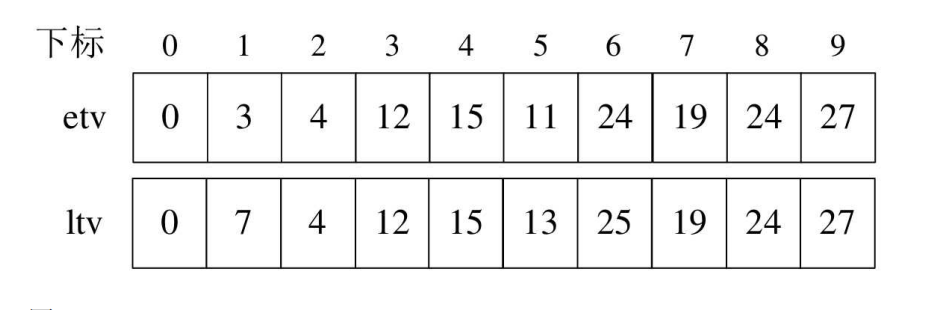

   就这样，当程序执行到第30行时，相关变量如下图所示，比如etv[1]=3而ltv[1]=7，表示的意思就是如果时间单位是天的话，哪怕v₁这个事件在第7天才开始，也可以保证整个工程的按期完成，你可以提前v₁事件开始时间，但你最早也只能在第3天开始。



8. 第29-43行是来求另两个变量活动最早开始时间ete和活动最晚开始时间lte，并对相同下标的它们做比较。两重循环嵌套是对邻接表的顶点和每个顶点的弧表遍历。

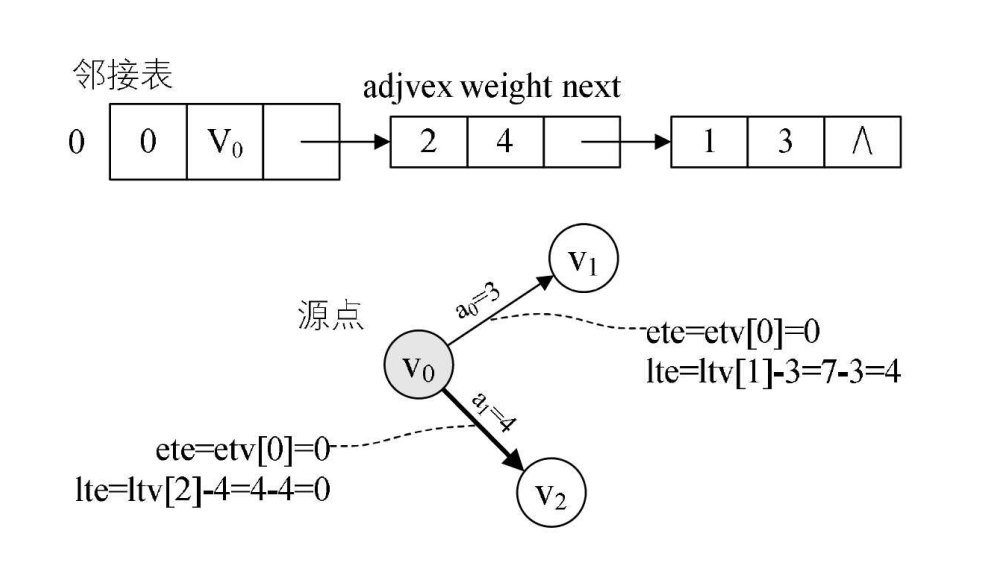

9. 当j=0时，从v₀点开始，有<v₀,v₂>和<v₀,v₁>两条弧。当k=2时，ete=etv[j]=etv[0]=0。lte=ltv[k]-e->weight=ltv[2]-len<v0,v2>=4-4=0，此时ete=lte,表示弧<v₀,v₂>是关键活动，因此打印。当k=1时，ete=etv[j]=etv[0]=0。lte=ltv[k]-e->weight=ltv[1]-len<v[0],v[1]>=7-3=0，此时ete≠lte，因此<v₀,v₁>不是关键活动，如下图所示。



   这里需要解释一下，ete本来是表示活动<v_k,v_j>的最早开工时间，是针对弧来说的。但只有此弧的弧尾顶点v_k的事件发生了，它才可以开始，因此ete=etv[k]。
   而lte表示的是活动<v_k,v_j>的最晚开工时间，但此活动再晚也不能等v_j事件发生才开始，而必须要在v_j事件之前发生，所以lte=ltv[j]-len<v[k],v[j]>。就像你晚上23点睡觉，你不能说到23点才开始做作业，而必须要提前2小时，在21点开始，才有可能按时完成作业。
   所以最终，其实就是判断ete与lte是否相等，相等意味着活动没有任何空闲，是关键活动，否则就不是。

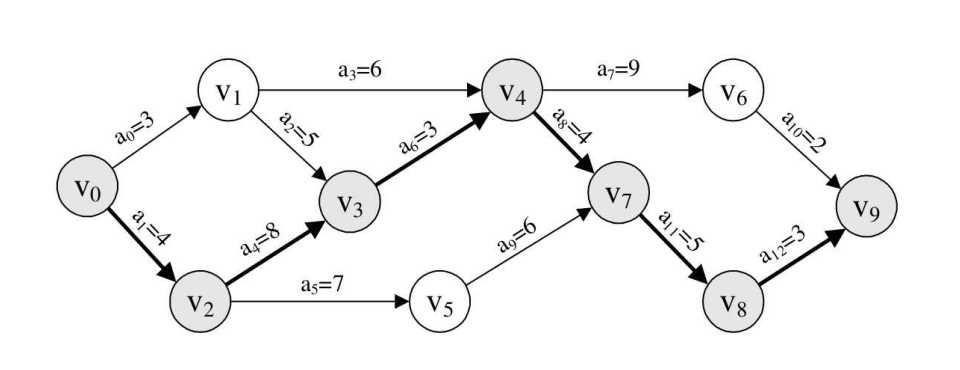

10. j=1一直到j=9为止，做法是完全相同的，关键路径打印结果为"<v[0],v[2]> 4,<v[2],v[3]> 8,<v[3],v[4]> 3,<v[4],v[7]> 4,<v[7],v[8]> 5,<v[8],v[9]> 3,"， 最终关键路径如下图所示。



析整个求关键路径的算法，第9行是拓扑排序，时间复杂度为O(n+e)，第13-14行时间复杂度为O(n)，第15-28行时间复杂度为O(n+e)，第29-43行时间复杂也为O(n+e)，根据我们对时间复杂度的定义，所有的常数系数可以忽略，所以最终求关键路径算法的时间复杂度依然是O(n+e)。

实践证明，通过这样的算法对于工程的前期工期估算和中期的计划调整都有很大的帮助。不过注意，本例是唯一一条关键路径，这并不等于不存在多条关键路径的有向无环图。如果是多条关键路径，则单是提高一条关键路径上的关键活动的速度并不能导致整个工程缩短工期，而必须提高同时在几条关键路径上的活动的速度。

9 回顾总结

图是计算机科学中非常常用的一类数据结构，有许许多多的计算问题都是用图来定义的。由于图也是最复杂的数据结构，对它讲解时，涉及到数组、链表、栈、队列、树等之前学的几乎所有数据结构。因此从某种角度来说，学好了图，基本就等于理解了数据结构这门课的精神。
我们在图的定义这一节，介绍了一大堆定义和术语，一开始可能会有些迷茫，不过一回生二回熟， 多读几遍，基本都可以理解并记住它们的特征，在图的定义这一节的末尾，我们已经有所总结，这里就不再赘述了。
图的存储结构我们一共讲了五种，如下图所示，其中比较重要的是邻接矩阵和邻接表， 它们分别代表着边集是用数组还是链表的方式存储。十字链表是针对有向图邻接表结构的优化，邻接多重表是针对无向图邻接表结构的优化。边集数组更多考虑的是对边的关注。用什么存储结构需要具体问题具体分析，通常稠密图，或读存数据较多，结构修改较少的图，用邻接矩阵要更合适，反之则应该考虑邻接表。

图的遍历分为深度和广度两种，各有优缺点，就像人在追求卓越时，是着重深度还是看重广度，总是很难说得清楚。
图的应用是我们这一章浓墨重彩的一部分，一共谈了三种应用：最小生成树、最短路径和有向无环图的应用。
最小生成树，我们讲了两种算法：普里姆（Prim）算法和克鲁斯卡尔（Kruskal）算法。普里姆算法像是走一步看一步的思维方式，逐步生成最小生成树。而克鲁斯卡尔算法则更有全局意识，直接从图中最短权值的边入手，找寻最后的答案。
最短路径的现实应用非常多，我们也介绍了两种算法。迪杰斯特拉（Dijkstra）算法更强调单源顶点查找路径的方式，比较符合我们正常的思路，容易理解原理，但算法代码相对复杂。而弗洛伊德（Floyd）算法则完全抛开了单点的局限思维方式，巧妙地应用矩阵的变换，用最清爽的代码实现了多顶点间最短路径求解的方案，原理理解有难度，但算法编写很简洁。
有向无环图时常应用于工程规划中，对于整个工程或系统来说，我们一方面关心的是工程能否顺利进行的问题，通过拓扑排序的方式，我们可以有效地分析出一个有向图是否存在环，如果不存在， 那它的拓扑序列是什么？另一方面关心的是整个工程完成所必须的最短时间问题，利用求关键路径的算法，可以得到最短完成工程的工期以及关键的活动有哪些。
