树莓派在身份证件核验领域应用

作者:Mr.Kim.Wu

发布:2013-10-08

关键字：RaspberryPi,Raspi,RPI,树莓派,身份证阅读器,二代证,身份证,居民身份证,RFID,NFC,Debian,linux,创客

一、简介

1.1 第二代居民身份证

第二代居民身份证是一种既具有视读，又具有机读两种功能的法定有效证件。证件内记录了公民的身份信息，是不可以替代而且不能非法复制、仿制的证件，具有唯一性。自2004年换发第二代居民身份证工作正式开展以来，全国二代证的换发量已接近12亿张，基本上人手一张。

第二代居民身份证是由多层聚酯材料复合而成的单页卡式证件，采用非接触式IC卡技术制作，具备视读和机读两种功能。证件尺寸设计长85.6毫米，宽54毫米，厚1.0毫米。证件正面有姓名、性别、民族、出生日期、常住户口所在地住址、公民身份号码和本人相片7个登记项目，印有彩色花纹。证件背面有签发机关和有效期限2个登记项目，印有国徽图案、证件名称、写意长城图案和彩色花纹。

第二代居民身份证有六大变化：融入RFID技术、防伪性能提高、办证时间缩短、存储信息增多、有效期重新确定、发放范围扩大等。

1.2 身份证阅读器

居民身份证阅读器接口技术规范符合GA 467-2004国家标准，新制定的标准里增加了指纹内容。

二代身份证读卡器是一种能判断身份证是否伪造的设备，像验钞机一样，能对身份证真伪进行有效识别，二代证内含有RFID芯片，通过二代身份证读卡器，身份证芯片内所存储信息，包括姓名，地址，照片等信息将一一显示，二代证芯片采用智能卡技术，其芯片无法复制，高度防伪，配合二代身份证读卡器，假身份证将无处藏身。可读取、查询第二代居民身份证全部信息,可验证第二代居民身份证真伪。

具有以下特点：

● 通用性强：支持WIN98/2000/XP/NT/WINCE/LINUX等多种操作系统。

● 开放性好：提供SDK供系统集成商进行二次开发。

● 功能强大：可外接标准键盘、鼠标、显示器，提供RS-232C、USB计算机接口。

● 扩展灵活：可加装指纹采集器，现场比对持证人的指纹，进行“人证同一性”认定。也可以外接数码采集设备，采集个人相片、文字等信息，作信息采集设备使用。

● 操作简便：开机即进入阅读界面，阅读软件自动找卡和阅读。

1.3 树莓派 Raspberry Pi

树莓派（英语：RaspberryPi），是一款基于Linux系统的只有一张信用卡大小的单板机计算机。它由英国的树莓派基金会所开发，目的是以低价硬件及自由软件刺激在学校的基本的电脑科学教育。

树莓派板载2个USB接口，以及丰富的外设端口，方便与各类外设通讯。

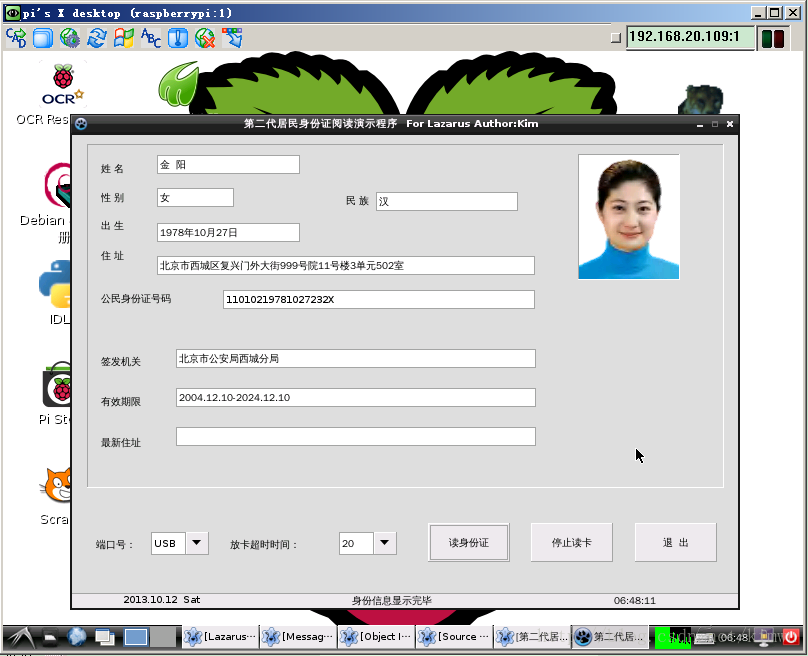

本文实现了树莓派与身份证阅读器的连接，阅读显示身份证芯片内容。

二、准备工作

2.1设备清单：

l 树莓派+ SD卡Class 4/ Class 10 8G

l USB转RS232串口线：ProlificUSB-to-Serial Bridg Y-105 (PL2303HX)

l RS232接口身份证阅读器

l TP-Link无线网络路由器

2.2软件

l 字符终端：SecureCRT软件

l 文件传输: FileZilla软件 SFTP（SSH2）传输协议

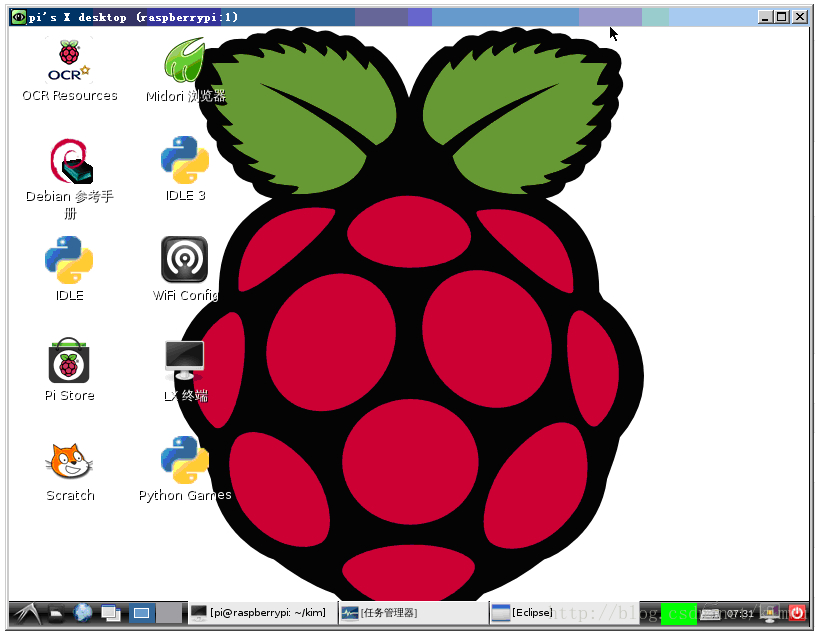

l 远程桌面：

u Windows：VNC Viewer或UltraVNC-Viewer

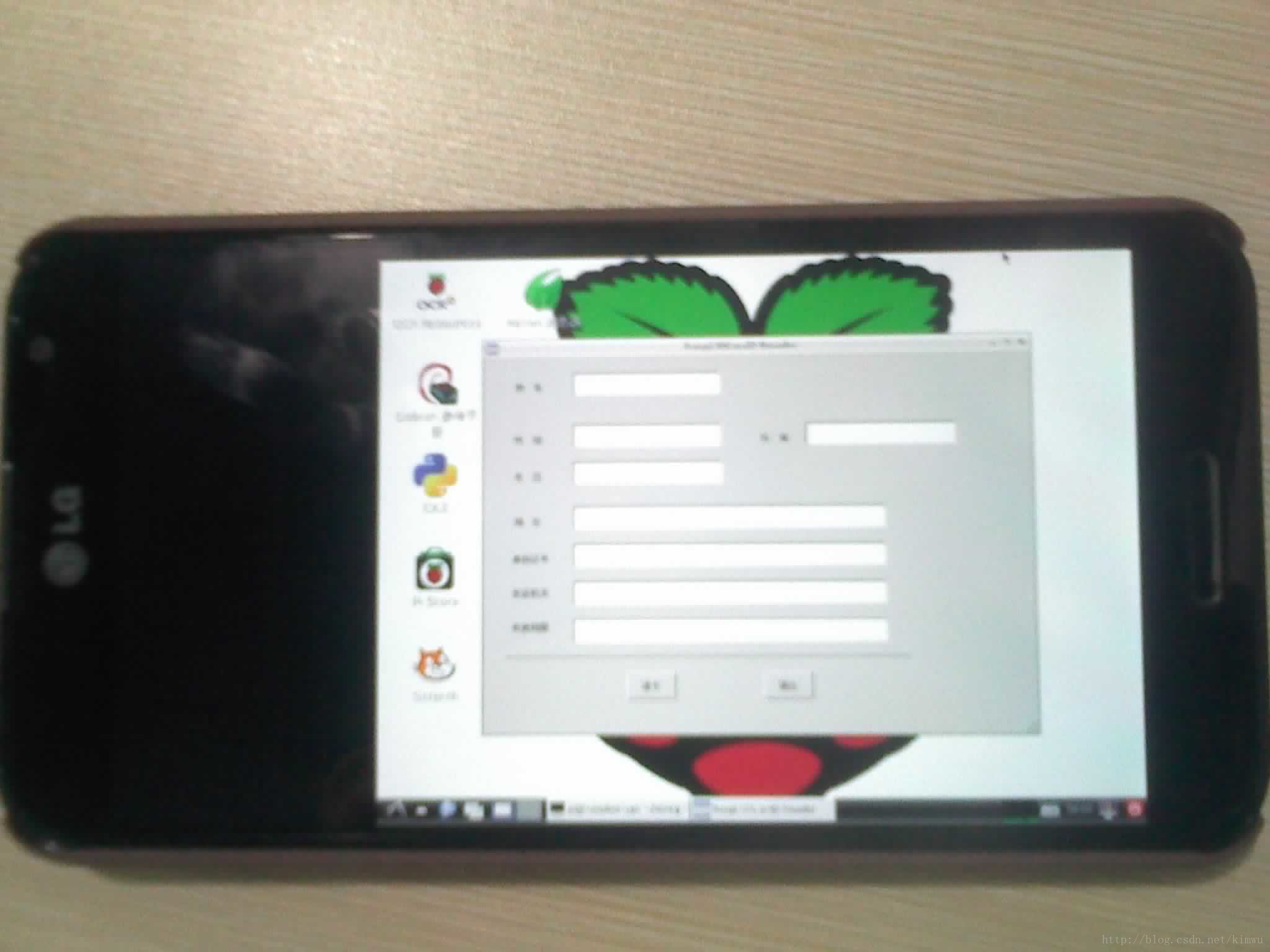

u Android：AndroidVNC

三、实现步骤

3.1连接方式

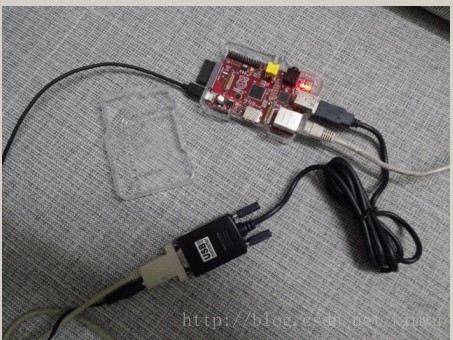

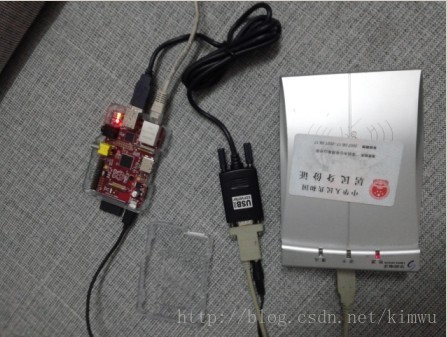

本文使用树莓派板载USB口，通过USB转换线转成UART RS232串口与身份证9针RS232串口相连: USB<->RS232

USB 驱动：免驱动安装

在树莓派USB口插上阅读器之后查看USB<-> RS232设备:

ls -l /dev/ttyUSB0

如果直接使用树莓派板载GPIOTTL串口ttyAMA0可参考下面2个网址：

http://www.savagehomeautomation.com/projects/raspberry-pi-rs232-serial-interface-options-revisit.html

http://www.irrational.net/2012/04/19/using-the-raspberry-pis-serial-port/

注意：树莓派板载TTL串口不可直接与身份证阅读器串口相连，电平不匹配容易损坏树莓派板载TTL串口。

3.2开发工具链

开发语言：

G++开发底层通讯库。

界面开发语言：本文使用GTK+（GIMP Toolkit)作开发界面

界面设计工具：Glade

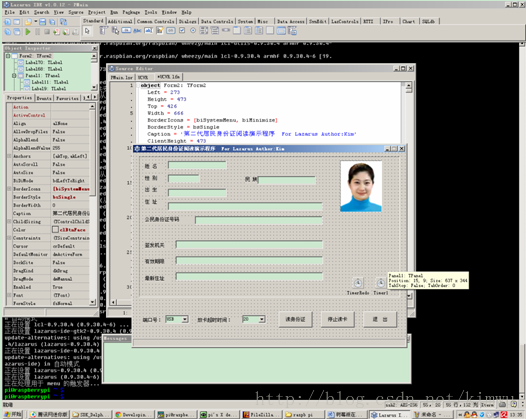

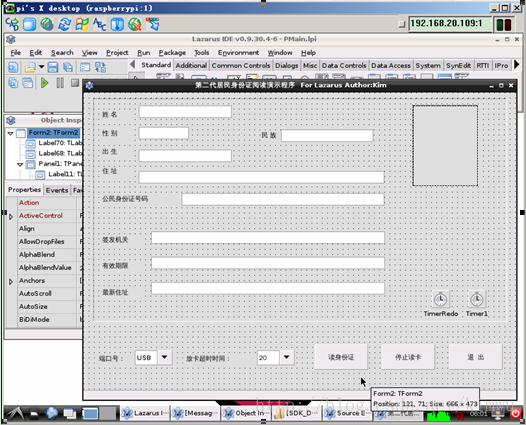

其他可选语言：Python、Java、QT、LazarusPascal

3.3软件开发

本文采用调用串口设备/dev/ttyUSB0的方法。

另外一种是直接调用身份证阅读器的USB IO管道 Pipe驱动设备，

这种方法需要开发专用USB驱动，需熟悉USB协议，比较麻烦。

首先保证串口转换线能用。

短接RS232串口的2，3脚。

编写串口测试程序一：

参考：https://sites.google.com/site/semilleroadt/raspberry-pi-tutorials/gpio

去这个网站下载并安装最新的Pyserial库

http://sourceforge.net/projects/pyserial/files/pyserial/

//Python测试程序 testserial.py

import serial

ser =serial.Serial("/dev/ttyUSB0",115200,timeout=1)

ser.write("UARTthe Font")

read =ser.read(13)

print read

ser.close()

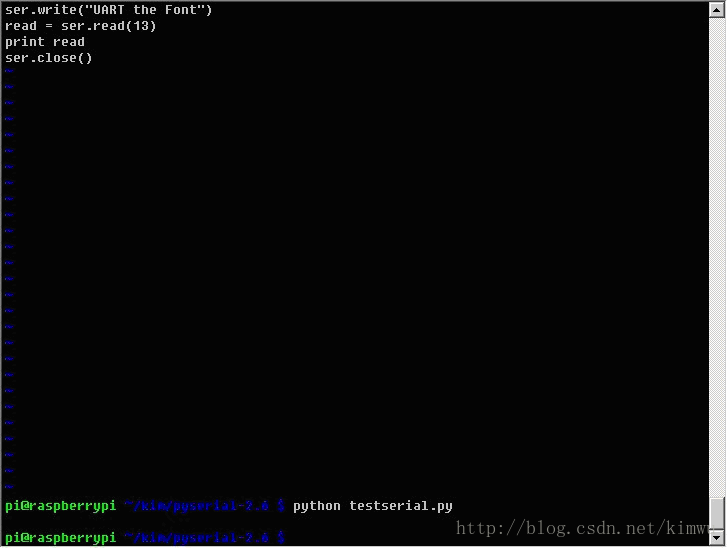

运行Python testserial.py

可以在终端看到输出一串字符UARTthe Font，如果不短接2,3脚将会在超时1秒后程序自动退出，直接换行输出空白。

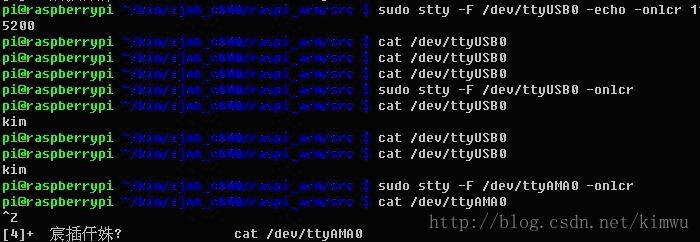

串口测试方法二：

http://raspberrypi.stackexchange.com/questions/4801/usart-resending-problem-via-console
在SSH字符终端输入

sudo stty 115200-F /dev/ttyUSB0 -echo -onlcr

cat /dev/ttyUSB0

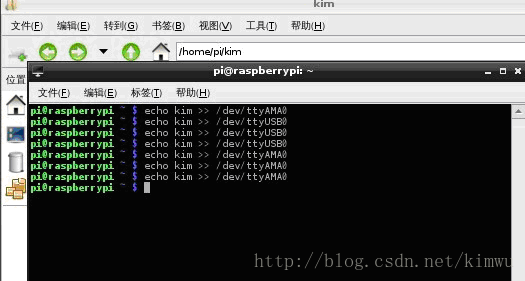

在VNC远程桌面终端输入

echo hello>> /dev/ttyUSB0

授权许可：

身份证阅读器通讯库代码ABCVUtility.cpp、ABCVlib.cpp采用开源GPL授权许可协议，照片图像解码需采用公安专用授权许可协议。详请联系作者。

阅读器串口通讯协议（具体请参考标准GA 467-2004）：

树莓派与身份阅读器采用命令/应答方式进行数据交换。

数据通讯帧格式:

命令数据输入帧格式
帧头	长度H	长度L	命令码	命令参数		数据内容	校验和
应答数据输出帧格式
帧头	长度H	长度L	状态 SW1	状态 SW2	状态SW3	数据内容	校验和

身份证芯片存储编码格式:

文字：256字节Unicode 编码，可转换成GBK码。

照片：1024字节图像压缩编码。

开始敲代码：

///////////////////////////////////////////////

//ABCVlib.cpp代码

#include<stdio.h>

#include<fcntl.h>

#include<time.h>

#include<stdlib.h>

#include<string.h>

#include<unistd.h>

#include"ABCVlib.h"

#include"ABCVUtility.h"

/*帧头*/

#define Preamble00xDD

#define Preamble10xDD

#define Preamble20xDD

#define Preamble30xDD

#define Preamble40xDD

/*返回错误代码*/

#define RD_OK 0 //操作成功

#define OPENPORT_ERR -1 //打开端口失败

#define TIMEOUT_ERR -2 //超时

#define RD_CARD_ERR -3 //无卡或读卡失败

#define CHECKSUM_ERR -4 //校验和错

#define FILE_ERR -5 //读卡结果文件打开出错

/*机器命令码*/

const unsignedchar CMD_SAM_READALLMSG[2]={0x00, 0x00};

/*机器响应命令*/

#define SW1 inBuffer[7]

#define SW2 inBuffer[8]

#define SW3 inBuffer[9]

#define SAMSTATE inBuffer[9]

#defineRD_SAM_OK 0x90 //操作成功

struct defMsg{

unsigned char name[30];

unsigned char sex[2];

unsigned char nation[4];

unsigned char bY[8],bM[4],bD[4];

unsigned char address[70];

unsigned char id[36];

unsigned char depart[30];

unsigned char tsY[8],tsM[4],tsD[4];

unsigned char tpY[8],tpM[4],tpD[4];

};

#define MSG((struct defMsg *)&inBufferTMP[0])

unsigned charinBuffer[2500],inBufferTMP[2500], outBuffer[50];

unsigned longnBytesWrite=0;

int CheckSum=0;

char TMP[512];

charchNation[100];

/*******************************************************************************

函数名: * abcv_SetPreamble 添加数据帧头

输入参数: * 无

输出参数: * 无

*******************************************************************************/

voidabcv_SetPreamble()

{

outBuffer[0]=Preamble0;

outBuffer[1]=Preamble1; outBuffer[2]=Preamble2;

outBuffer[3]=Preamble3; outBuffer[4]=Preamble4; CheckSum=0;

nBytesWrite=0x05;

}

/*******************************************************************************

函数名: * abcv_CheckControlCode 加入待发数据

输入参数: * unsigned char value 加入的数据

输出参数: * 无

*******************************************************************************/

voidabcv_CheckControlCode(unsigned char value)

{

CheckSum ^= value;

outBuffer[nBytesWrite]=value;

nBytesWrite++;

}

int abcv_ReadMsg(intterm, int port, int timeout, unsigned char *pucCHMsg, int *piCHMsgLen, unsignedchar *pucPHMsg, int *piPHMsgLen)

{

int Rtn=0; int i=0; int nBytes=0;

FILE *f;

//unsigned char TMP[512];

//unsigned char chNation[100];

if(abcv_openPort(term,port)== -1) return (OPENPORT_ERR);

memset(outBuffer,'\0',50);

//memset(inBuffer,'\0',2500);

abcv_SetPreamble();

abcv_CheckControlCode(0x00);

abcv_CheckControlCode(0x03);

abcv_CheckControlCode(CMD_SAM_READALLMSG[0]);

abcv_CheckControlCode(CMD_SAM_READALLMSG[1]);

abcv_CheckControlCode(CheckSum);

abcv_write_n(term, outBuffer, nBytesWrite);

//接收帧头

Rtn= abcv_read_n(term, inBuffer, 7, timeout);

if(Rtn<7)

{

abcv_closePort(term);

return(TIMEOUT_ERR); //接收超时

}

if(inBuffer[0]!=Preamble0 ||inBuffer[1]!=Preamble1 ||

inBuffer[2]!=Preamble2|| inBuffer[3]!=Preamble3 ||

inBuffer[4]!=Preamble4)

{

abcv_closePort(term);

return(TIMEOUT_ERR); //接收超时

}

nBytes=inBuffer[5]*256+inBuffer[6];//计算数据长度

//接收指定长度的数据

Rtn = abcv_read_n(term, &inBuffer[7],nBytes, timeout);

abcv_closePort(term);

if(Rtn<nBytes)

{

abcv_closePort(term);

return(TIMEOUT_ERR); //接收超时

}

CheckSum=0;

for (i=5;i<nBytes+6;i++)

CheckSum^=inBuffer[i];

if(CheckSum!=inBuffer[nBytes+6])

{

abcv_closePort(term);

return(CHECKSUM_ERR); //校验和错

}

//返回状态码

if(SW1==0x00 && SW2==0x00 && SW3==RD_SAM_OK)

{

*piCHMsgLen=256;

*piPHMsgLen=1024;

memcpy(pucCHMsg,&inBuffer[14],256);

memcpy(pucPHMsg,&inBuffer[270],1024);

memcpy(inBufferTMP,&inBuffer[14],256);

return (RD_OK);

}

else

{

return(RD_CARD_ERR);

}

return (RD_CARD_ERR);

}

intabcv_ReadIDCard(int term, int port, int timeout,

unsigned char *pucCHMsg, int*piCHMsgLen, unsigned char *pucPHMsg, int *piPHMsgLen)

{

int RTN;

FILE *f;

char *wzfile="./wz.txt";

char *wltfile="./xp.wlt";

char*bmpfile="./xp.bmp";

unsignedchar CHMsg[512],PHMsg[1024];

unsignedint CHMsgLen,PHMsgLen;

RTN=abcv_ReadMsg(term,port, timeout, CHMsg,&CHMsgLen,PHMsg,&PHMsgLen);

if(RTN!=RD_OK) return(RTN);

*piCHMsgLen=256;

*piPHMsgLen=1024;

memcpy(pucCHMsg,CHMsg,256);

memcpy(pucPHMsg,PHMsg,1024);

f=fopen(wzfile,"wb");

if(f==NULL) return(FILE_ERR);

if (fwrite(CHMsg,CHMsgLen,1,f)!=1){

fclose(f);

return(FILE_ERR);

}

fclose(f);

f=fopen(wltfile,"wb");

if (f==NULL) return(FILE_ERR);

if (fwrite(PHMsg,PHMsgLen,1,f)!=1){

fclose(f);

return(FILE_ERR);

}

fclose(f);

return(RD_OK);

}

intabcv_getName(char * szName)

{

memset(TMP,'\0',512);

abcv_strUnicode2GB(MSG->name,TMP,30);

sprintf( szName,"%s",TMP); // 姓名:

return (0);

}

intabcv_getSex(char * szSex)

{

memset(TMP,'\0',512);

abcv_strUnicode2GB(MSG->sex,TMP,2);

if ( memcmp(TMP,"1",1)==0 )

sprintf( szSex,"男"); // 性别:

else

sprintf( szSex,"女");

return (0);

}

//… …

/////////////////////////////////

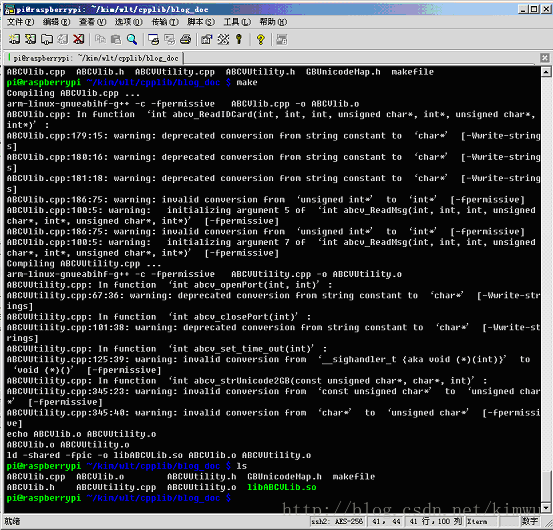

以上cpp 的Makefile：

# libABCVLib.soMakefile

ARM_PREFIX=arm-linux-gnueabihf-

CC = $(ARM_PREFIX)g++

LD := ld

CFLAGS := -fpermissive

LDFLAGS := -shared-fpic

SOURCE := $(wildcard *.cpp)

OBJS := $(patsubst %.cpp,%.o,$(SOURCE))

TARGET_LIB := libABCVLib.so

all:$(OBJS)

echo $(OBJS)

$(LD) $(LDFLAGS) -o $(TARGET_LIB) $(OBJS)

%.o:%.cpp

@echo Compiling $< ...

$(CC) -c $(CFLAGS) $< -o $*.o

.PHONY: clean

clean:

rm *.so *.o –rf

so编译环境设置：

生成的共享库libABCVLib.so在非标准路经，ld.so 怎么找到它呢？

目前，Linux 通用的做法是将非标准路经加入 /etc/ld.so.conf，然后运行 ldconfig 生成 /etc/ld.so.cache。ld.so加载共享库的时候，会从ld.so.cache 查找。

或者在/etc/ld.so.conf.d/目录下新建一个共享库名字对应的conf文件：libABCVLib.conf，文件内容为你的工作目录，本文为/home/pi/kim/gtk30。

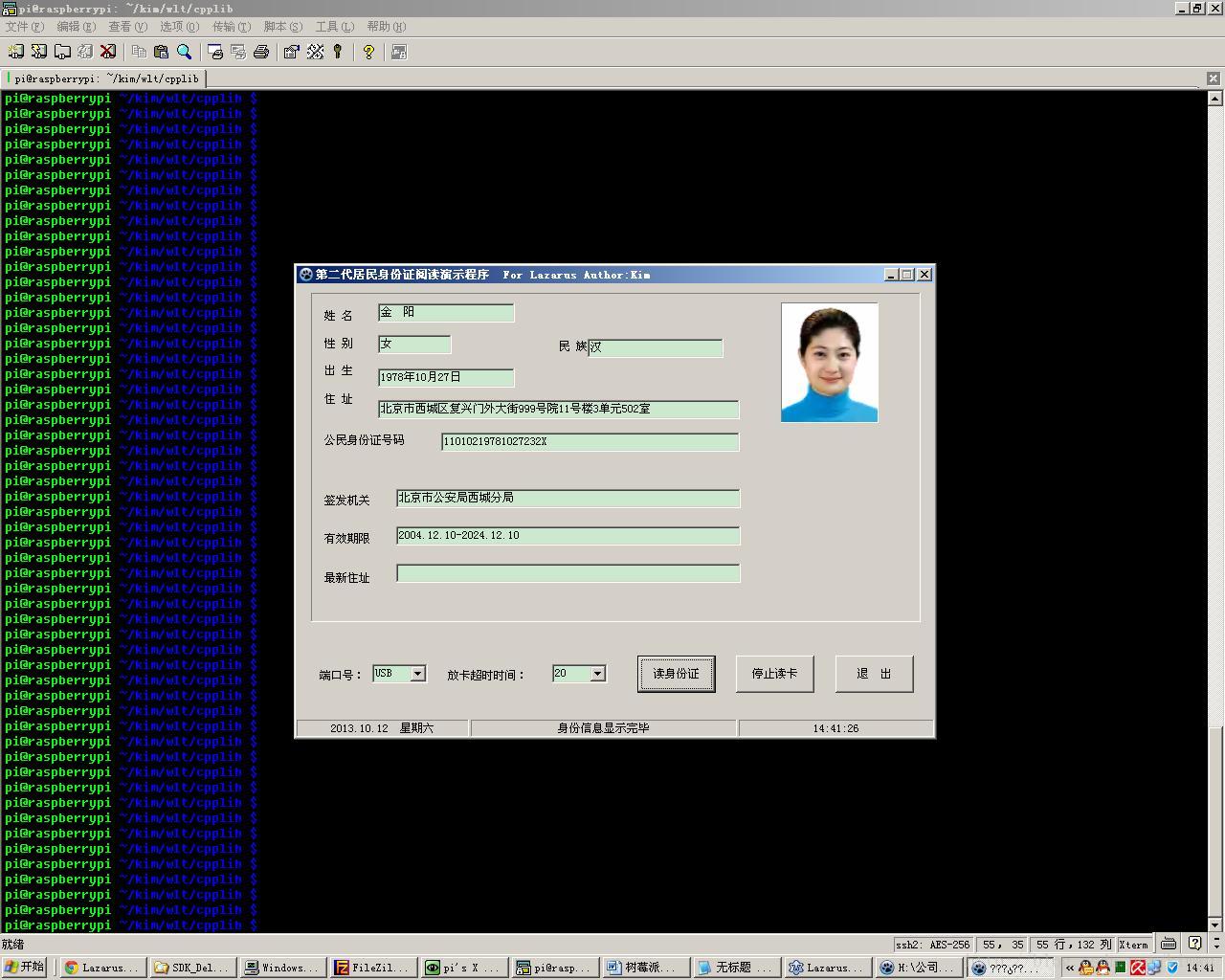

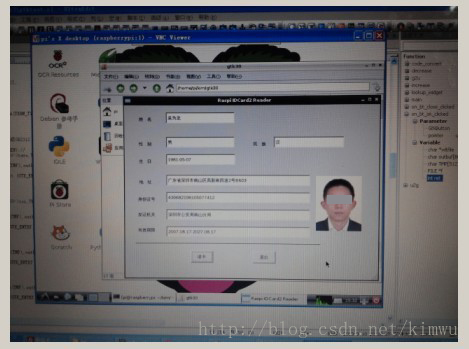

图形界面: 采用GTK+图形工具包调用libABCVLib.so 动态库显示身份证文字和照片。

图形界面开发参考网址：http://hertaville.com/2012/09/28/development-environment-raspberry-pi-cross-compiler/、http://hertaville.com/2013/07/19/cross-compiling-gtk-applications-for-the-raspberry-pi/

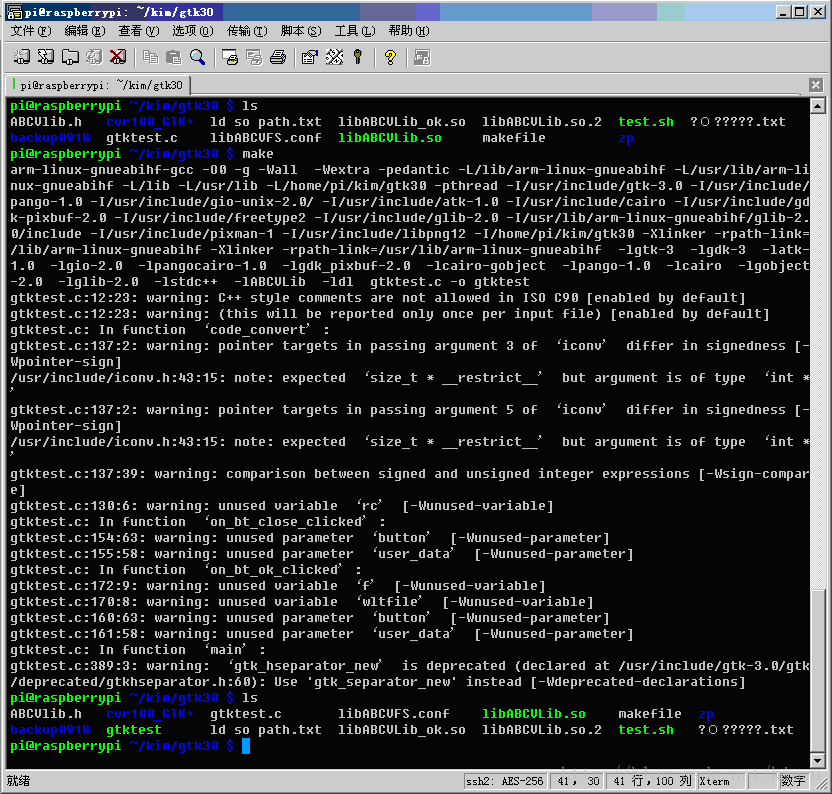

//gtktest.c

#include<gtk/gtk.h>

#include<stdio.h>

#include<stdlib.h>

#include<string.h>

#include<time.h>

#include<termio.h>

#include<unistd.h>

#include<errno.h>

#include<iconv.h>

#include<locale.h>

#include<ABCVlib.h>

#defineTERM_TYPE 1 //终端类型默认1

#defineTERM_PORT 1 //阅读机具所接的串口号

//1:主机串口一

#defineTIMEOUT 4 //读卡超时4秒返回

#define BUFLEN 255

GtkWidget *window;

GtkWidget *frame;

GtkWidget *label;

GtkWidget *plus;

GtkWidget *minus;

GtkWidget *fixed1;

GtkWidget *entrName;

GtkWidget *entrSex;

GtkWidget *label1;

GtkWidget *entrNation;

GtkWidget *entrBirthday;

GtkWidget *entrAddr;

GtkWidget *entrID;

GtkWidget *entrDep;

GtkWidget *entrValid;

GtkWidget *label7;

GtkWidget *label9;

GtkWidget *hseparator1;

GtkWidget *label2;

GtkWidget *bt_close;

GtkWidget *button1;

GtkWidget *label3;

GtkWidget *label6;

GtkWidget *label5;

GtkWidget *label4;

GtkWidget *image;

//代码转换:从一种编码转为另一种编码

int code_convert(char*from_charset,char *to_charset,char *inbuf,int inlen,char *outbuf,int outlen)

{

iconv_t cd;

int rc;

char **pin = &inbuf;

char **pout = &outbuf;

cd = iconv_open(to_charset,from_charset);

if (cd==0) return -1;

memset(outbuf,0,outlen);

if (iconv(cd,pin,&inlen,pout,&outlen)==-1)return -1;

iconv_close(cd);

return 0;

}

//UNICODE码utf-8转为GB码

int u2g(char *inbuf,int inlen,char *outbuf,intoutlen)

{

returncode_convert("utf-8","gb2312",inbuf,inlen,outbuf,outlen);

}

//GB码转为UNICODE码utf-8

int g2u(char*inbuf,size_t inlen,char *outbuf,size_t outlen)

{

returncode_convert("gb2312","utf-8",inbuf,inlen,outbuf,outlen);

}

voidon_bt_close_clicked(GtkButton *button,gpointer user_data)

{

gtk_main_quit();

}

voidon_bt_ok_clicked (GtkButton *button,gpointer user_data)

{

inti,Len,nRet,zpLen;

unsigned char Buff[500];

char outbuf[BUFLEN];

unsigned char zpBuff[1024];

char TMP[512];

char *wltfile="./xp.wlt";

char*bmpfile="./xp.bmp";

FILE*f;

//调用libABCVLib.so 动态库阅读身份证，自动生成文字和照片文件

nRet =abcv_ReadIDCard (TERM_TYPE, TERM_PORT,TIMEOUT, Buff, &Len, zpBuff, &zpLen); //libABCVLib.so

if (nRet==0)

{

//显示姓名

memset(TMP,'\0',512);

memset(outbuf,'\0',BUFLEN);

abcv_getName(TMP);

if ((i=g2u(TMP,strlen(TMP),outbuf,BUFLEN))==0 )

{

gtk_entry_set_text(GTK_ENTRY(entrName),outbuf);

}

//显示性别

memset(TMP,'\0',512);

abcv_getSex(TMP);

if ((i=g2u(TMP,strlen(TMP),outbuf,BUFLEN))==0 )

{

gtk_entry_set_text(GTK_ENTRY(entrSex), outbuf);

}

//显示民族

memset(TMP,'\0',512);

abcv_getchNation(TMP);

if ((i=g2u(TMP,strlen(TMP),outbuf,BUFLEN))==0 )

{

gtk_entry_set_text(GTK_ENTRY(entrNation), outbuf);

}

//显示出生日期

memset(TMP,'\0',512);

abcv_getBirth(TMP);

if ((i=g2u(TMP,strlen(TMP),outbuf,BUFLEN))==0 )

{

gtk_entry_set_text(GTK_ENTRY(entrBirthday), outbuf);

}

//显示户籍地址

memset(TMP,'\0',512);

abcv_getAddr(TMP);

if ((i=g2u(TMP,strlen(TMP),outbuf,BUFLEN))==0 )

{

gtk_entry_set_text(GTK_ENTRY(entrAddr), outbuf);

}

//显示身份证号码

memset(TMP,'\0',512);

abcv_getIdCode(TMP);

if ((i=g2u(TMP,strlen(TMP),outbuf,BUFLEN))==0 )

{

gtk_entry_set_text(GTK_ENTRY(entrID), outbuf);

}

//显示签发机关

memset(TMP,'\0',512);

abcv_getIssue(TMP);

if ((i=g2u(TMP,strlen(TMP),outbuf,BUFLEN))==0 )

{

gtk_entry_set_text(GTK_ENTRY(entrDep), outbuf);

}

//显示证件有效期

memset(TMP,'\0',512);

abcv_getValidity(TMP);

if ((i=g2u(TMP,strlen(TMP),outbuf,BUFLEN))==0 )

{

gtk_entry_set_text(GTK_ENTRY(entrValid), outbuf);

}

//显示身份证照片

image =gtk_image_new_from_file(bmpfile);

gtk_widget_set_size_request(image,102, 126);

gtk_widget_show (image);

gtk_fixed_put (GTK_FIXED (fixed1),image, 438, 160);

}

else {

g_warning ("Error Code: %d", nRet);

}

int main(int argc,char** argv) {

gtk_init(&argc, &argv);

window = gtk_window_new(GTK_WINDOW_TOPLEVEL);

gtk_window_set_position(GTK_WINDOW(window),GTK_WIN_POS_CENTER);

gtk_window_set_default_size (GTK_WINDOW(window), 580, 400);

gtk_window_set_title(GTK_WINDOW(window),"Raspi IDCard2 Reader");

fixed1 = gtk_fixed_new ();

gtk_widget_show (fixed1);

gtk_container_add (GTK_CONTAINER (window),fixed1);

gtk_widget_set_size_request (fixed1, 286,123);

entrName = gtk_entry_new ();

gtk_widget_show (entrName);

gtk_fixed_put (GTK_FIXED (fixed1), entrName,96, 16);

gtk_widget_set_size_request (entrName, 158,25);

entrSex = gtk_entry_new ();

gtk_widget_show (entrSex);

gtk_fixed_put (GTK_FIXED (fixed1), entrSex,96, 72);

gtk_widget_set_size_request (entrSex, 84,25);

label1 = gtk_label_new("\345\247\223 \345\220\215");

gtk_widget_show (label1);

gtk_fixed_put (GTK_FIXED (fixed1), label1, 8,23);

gtk_widget_set_size_request (label1, 82, 17);

entrNation = gtk_entry_new ();

gtk_widget_show (entrNation);

gtk_fixed_put (GTK_FIXED (fixed1),entrNation, 344, 72);

gtk_widget_set_size_request (entrNation, 84,25);

entrBirthday = gtk_entry_new ();

gtk_widget_show (entrBirthday);

gtk_fixed_put (GTK_FIXED (fixed1),entrBirthday, 96, 112);

gtk_widget_set_size_request (entrBirthday,160, 25);

entrAddr = gtk_entry_new ();

gtk_widget_show (entrAddr);

gtk_fixed_put (GTK_FIXED (fixed1), entrAddr,96, 160);

gtk_widget_set_size_request (entrAddr, 331,25);

entrID = gtk_entry_new ();

gtk_widget_show (entrID);

gtk_fixed_put (GTK_FIXED (fixed1), entrID,96, 200);

gtk_widget_set_size_request (entrID, 331,25);

entrDep = gtk_entry_new ();

gtk_widget_show (entrDep);

gtk_fixed_put (GTK_FIXED (fixed1), entrDep,96, 240);

gtk_widget_set_size_request (entrDep, 331,25);

entrValid = gtk_entry_new ();

gtk_widget_show (entrValid);

gtk_fixed_put (GTK_FIXED (fixed1), entrValid,96, 280);

gtk_widget_set_size_request (entrValid, 331,25);

label7 = gtk_label_new("\345\217\221\350\257\201\346\234\272\345\205\263");

gtk_widget_show (label7);

gtk_fixed_put (GTK_FIXED (fixed1), label7,16, 240);

gtk_widget_set_size_request (label7, 68, 25);

label9 = gtk_label_new("\346\234\211\346\225\210\346\234\237\351\231\220");

gtk_widget_show (label9);

gtk_fixed_put (GTK_FIXED (fixed1), label9,16, 280);

gtk_widget_set_size_request (label9, 68, 17);

hseparator1 = gtk_hseparator_new ();

gtk_widget_show (hseparator1);

gtk_fixed_put (GTK_FIXED (fixed1),hseparator1, 24, 312);

gtk_widget_set_size_request (hseparator1,426, 16);

label2 = gtk_label_new("\346\200\247 \345\210\253");

gtk_widget_show (label2);

gtk_fixed_put (GTK_FIXED (fixed1), label2,16, 80);

gtk_widget_set_size_request (label2, 64, 17);

bt_close = gtk_button_new_with_mnemonic("\351\200\200\345\207\272");

gtk_widget_show (bt_close);

gtk_fixed_put (GTK_FIXED (fixed1), bt_close,296, 336);

gtk_widget_set_size_request (bt_close, 53,27);

button1 = gtk_button_new_with_mnemonic("\350\257\273\345\215\241");

gtk_widget_show (button1);

gtk_fixed_put (GTK_FIXED (fixed1), button1,152, 336);

gtk_widget_set_size_request (button1, 53, 27);

label3 = gtk_label_new("\346\260\221 \346\227\217");

gtk_widget_show (label3);

gtk_fixed_put (GTK_FIXED (fixed1), label3,280, 80);

gtk_widget_set_size_request (label3, 64, 17);

label6 = gtk_label_new("\350\272\253\344\273\275\350\257\201\345\217\267");

gtk_widget_show (label6);

gtk_fixed_put (GTK_FIXED (fixed1), label6,16, 208);

gtk_widget_set_size_request (label6, 69, 17);

label5 = gtk_label_new("\345\234\260 \345\235\200");

gtk_widget_show (label5);

gtk_fixed_put (GTK_FIXED (fixed1), label5,16, 168);

gtk_widget_set_size_request (label5, 64, 17);

label4 = gtk_label_new("\347\224\237 \346\227\245");

gtk_widget_show (label4);

gtk_fixed_put (GTK_FIXED (fixed1), label4,16, 120);

gtk_widget_set_size_request (label4, 64,17);

g_signal_connect ((gpointer) bt_close,"clicked",

G_CALLBACK(on_bt_close_clicked),

NULL);

g_signal_connect ((gpointer) button1,"clicked",

G_CALLBACK(on_bt_ok_clicked),

NULL);

gtk_widget_show_all(window);

gtk_main();

return 0;

}

直接在树莓派上编译gtktest.c：

GTK+ Makefile文件:

ARM_PREFIX=arm-linux-gnueabihf-

CC = $(ARM_PREFIX)gcc

SRC += gtktest.c

TARGET = gtktest

LIBRARY += gtk-3

LIBRARY += gdk-3

LIBRARY += atk-1.0

LIBRARY += gio-2.0

LIBRARY +=pangocairo-1.0

LIBRARY +=gdk_pixbuf-2.0

LIBRARY +=cairo-gobject

LIBRARY +=pango-1.0

LIBRARY += cairo

LIBRARY +=gobject-2.0

LIBRARY +=glib-2.0

LIBRARY += stdc++

LIBRARY+= ABCVLib

LIBRARY += dl

LIBRARYDIR +=/lib/arm-linux-gnueabihf

LIBRARYDIR +=/usr/lib/arm-linux-gnueabihf

LIBRARYDIR += /lib

LIBRARYDIR +=/usr/lib

#请改成你自己的工作目录

LIBRARYDIR+= /home/pi/kim/gtk30

XLINK_LIBDIR +=/lib/arm-linux-gnueabihf

XLINK_LIBDIR +=/usr/lib/arm-linux-gnueabihf

INCLUDEDIR +=/usr/include/gtk-3.0

INCLUDEDIR +=/usr/include/pango-1.0

INCLUDEDIR +=/usr/include/gio-unix-2.0/

INCLUDEDIR +=/usr/include/atk-1.0

INCLUDEDIR +=/usr/include/cairo

INCLUDEDIR +=/usr/include/gdk-pixbuf-2.0

INCLUDEDIR +=/usr/include/freetype2

INCLUDEDIR +=/usr/include/glib-2.0

INCLUDEDIR +=/usr/lib/arm-linux-gnueabihf/glib-2.0/include

INCLUDEDIR +=/usr/include/pixman-1

INCLUDEDIR +=/usr/include/libpng12

#请改成你自己的工作目录

INCLUDEDIR+= /home/pi/kim/gtk30

OPT = -O0

DEBUG = -g

WARN= -Wall -Wextra -pedantic

PTHREAD= -pthread

INCDIR = $(patsubst %,-I%,$(INCLUDEDIR))

LIBDIR = $(patsubst %,-L%,$(LIBRARYDIR))

LIB = $(patsubst %, -l%,$(LIBRARY))

XLINKDIR =$(patsubst %,-Xlinker -rpath-link=%,$(XLINK_LIBDIR))

all:

$(CC) $(OPT) $(DEBUG) $(WARN) $(LIBDIR)$(PTHREAD) $(INCDIR) $(XLINKDIR) $(LIB) $(SRC) -o $(TARGET)

clean:

rm -rf $(TARGET)

3.4 身份证阅读运行效果（在电脑VNC显示读卡界面）

依次输入:

$make

$./gtktest

当然也可直接在安卓手机VNC界面下打开阅读界面并显示读卡结果：

附：用Lazarus Pascal设计树莓派下图形界面：

还可在Windows环境下交叉设计编译，正如其所说的一次编译到处运行：

在Windows下执行Lazarus设计的程序：

四、扩展应用

与手机结合、触摸屏、摄像头、指纹头、打印机、蓝牙、NFC…

五、市场前景

该设备应用领域：自助设备、手持设备、物联网、安防门禁…

适用范围：

●公安：身份证申领、户口登记迁移、人口管理等。旅馆：住宿登记等。

●民政：求学、就业、参军、婚姻登记等。

●民航：机票购买、登机等。

●银行：开户、信用卡交易、大额取款等。

●邮局：领取邮件汇款等。

●电信：电话手机开户、各种通信业务等。

●证券：股票、期货交易等。

●企事业单位：招工、来访登记

posted @ 2013-10-12 22:24 Class Xman 阅读(2329) 评论(0) 编辑收藏举报

刷新页面返回顶部
