allegro中电源线、地线取消飞线显示

allegro中,在菜单栏中点击edit->properties,此时在PCB的空白处右击会显示如下:

在find栏中,点击more

选中所有电源和地的网络,加入到右侧列表,点击ok

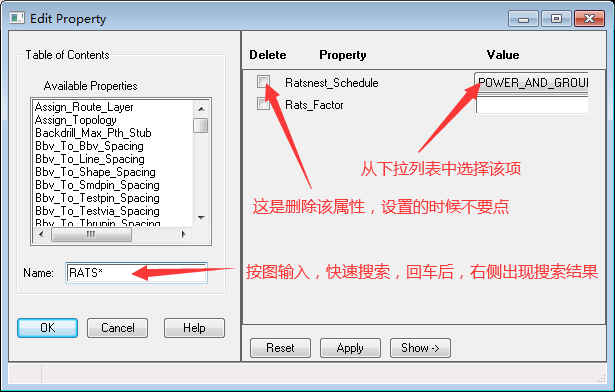

在打开的属性窗口中,选择Ratsnest_Shedule属性为power_and_ground。点击apply后会显示所有选中的网络的当前属性,ok关闭窗口即可。



以上方法当然也能批量设置其他属性。

如果以后需要取消该操作,重复前3步,最后一步选中Ratsnest_Shedule前的复选框或设置为其他需要的属性就行了。
