Android组件View绘制流程原理分析
android视图构成
如上图，Activity的window组成，Activity内部有个Window成员，它的实例为PhoneWindow，PhoneWindow有个内部类是DecorView，这个DecorView就是存放布局文件的，里面有TitleActionBar和我们setContentView传入进去的layout布局文件
- Window类时一个抽象类，提供绘制窗口的API
- PhoneWindow是继承Window的一个具体的类，该类内部包含了一个DecorView对象，该DectorView对象是所有应用窗口(Activity界面)的根View
- DecorView继承FrameLayout，里面id=content的就是我们传入的布局视图
依据面向对象从抽象到具体我们可以类比上面关系就像如下：
Window是一块电子屏，PhoneWindow是一块手机电子屏，DecorView就是电子屏要显示的内容，Activity就是手机电子屏安装位置
setContentView流程
setContentView整个过程主要是如何把Activity的布局文件或者java的View添加至窗口里，重点概括为：
-
创建一个DecorView的对象mDecor，该mDecor对象将作为整个应用窗口的根视图。
-
依据Feature等style theme创建不同的窗口修饰布局文件，并且通过findViewById获取Activity布局文件该存放的地方（窗口修饰布局文件中id为content的FrameLayout）。
-
将Activity的布局文件添加至id为content的FrameLayout内。
-
当setContentView设置显示OK以后会回调Activity的onContentChanged方法。Activity的各种View的findViewById()方法等都可以放到该方法中，系统会帮忙回调。
android的View绘制
view绘制主要包括三个方面：
- measure 测量组件本身的大小
- layout 确定组件在视图中的位置
- draw 根据位置和大小，将组件画出来
视图绘制的起点在ViewRootImpl类的performTraversals()方法，该方法完成的工作主要是： 根据之前的状态，判定是否重新计算测试视图大小（measure）、是佛重新放置视图位置（layout）和是否重新重绘视图（draw） ，部分源码如下：
private void performTraversals() {
......
//最外层的根视图的widthMeasureSpec和heightMeasureSpec由来
//lp.width和lp.height在创建ViewGroup实例时等于MATCH_PARENT
int childWidthMeasureSpec = getRootMeasureSpec(mWidth, lp.width);
int childHeightMeasureSpec = getRootMeasureSpec(mHeight, lp.height);
......
mView.measure(childWidthMeasureSpec, childHeightMeasureSpec);
......
mView.layout(0, 0, mView.getMeasuredWidth(), mView.getMeasuredHeight());
......
mView.draw(canvas);
......
}
measure计算视图大小
几乎所有的组件都是继承View类的，而关于view的测量工作，日常开发用得多的方法就是measure和onMeasure两个方法，measure不可重写，当我们自定义时主要重写onMeasure方法即可，在方法内部我们必须完成组件的mMeasuredWidth和mMeasuredHeight实际尺寸测量，而这个尺寸是需要父视图和子视图共同决定的
measure流程从根视图measure遍历整个view树结构，如下：
还要注意视图尺寸MeasureSpec是一个组合尺寸，它是一个32位bit值，高两位是尺寸模式specMode，低30位是尺寸大小值，我们可以利用提供的原声库方法很方便的进行尺寸组合和拆解：
specMode有三种： MeasureSpec.EXACTLY表示确定大小， MeasureSpec.AT_MOST表示最大大小， MeasureSpec.UNSPECIFIED不确定
int measureSpec = MeasureSpec.makeMeasureSpec(windowSize, MeasureSpec.EXACTLY); //合成
int specMode = MeasureSpec.getMode(measureSpec); //拆解
int specSize = MeasureSpec.getSize(measureSpec);
而在视图测量meause中，父组件传给子组件的一般都是一个组合尺寸，我们可以拿出具体尺寸然后根据其他条件产生一个新的尺寸值，将这个值用setMeasuredDimension设置mMeasuredWidth和mMeasuredHeight具体尺寸，完成测量；
measure原理总结
- MeasureSpec（View的内部类）测量规格为int型，值由高2位规格模式specMode和低30位具体尺寸specSize组成。其中specMode只有三种值：
MeasureSpec.EXACTLY //确定模式，父View希望子View的大小是确定的，由specSize决定；
MeasureSpec.AT_MOST //最多模式，父View希望子View的大小最多是specSize指定的值；
MeasureSpec.UNSPECIFIED //未指定模式，父View完全依据子View的设计值来决定；
-
View的measure方法是final的，不允许重载，View子类只能重载onMeasure来完成自己的测量逻辑。
-
最顶层DecorView测量时的MeasureSpec是由ViewRootImpl中getRootMeasureSpec方法确定的（LayoutParams宽高参数均为MATCH_PARENT，specMode是EXACTLY，specSize为物理屏幕大小）。
-
ViewGroup类提供了measureChild，measureChild和measureChildWithMargins方法，简化了父子View的尺寸计算。
-
只要是ViewGroup的子类就必须要求LayoutParams继承子MarginLayoutParams，否则无法使用layout_margin参数。
-
View的布局大小由父View和子View共同决定。
-
使用View的getMeasuredWidth()和getMeasuredHeight()方法来获取View测量的宽高，必须保证这两个方法在onMeasure流程之后被调用才能返回有效值。
layout视图位置确定
layout的流程主要也是遍历整个view树结构，调用view.layout(int l, int t, int r, int b)确定好view的具体坐标位置，流程图如下
当我们自定义一个组件时，通常时重写onLayout方法，里面实现好自己的逻辑，最后在调用layout方法完成视图位置确定，如果自定义组件时一个ViewGroup的话，还需要我们去遍历每一个child确定尺寸
layout原理总结
-
整个layout过程比较容易理解，从上面分析可以看出layout也是从顶层父View向子View的递归调用view.layout方法的过程，即父View根据上一步measure子View所得到的布局大小和布局参数，将子View放在合适的位置上。具体layout核心主要有以下几点：
-
View.layout方法可被重载，ViewGroup.layout为final的不可重载，ViewGroup.onLayout为abstract的，子类必须重载实现自己的位置逻辑。
-
measure操作完成后得到的是对每个View经测量过的measuredWidth和measuredHeight，layout操作完成之后得到的是对每个View进行位置分配后的mLeft、mTop、mRight、mBottom，这些值都是相对于父View来说的。
-
凡是layout_XXX的布局属性基本都针对的是包含子View的ViewGroup的，当对一个没有父容器的View设置相关layout_XXX属性是没有任何意义的（前面《Android应用setContentView与LayoutInflater加载解析机制源码分析》也有提到过）。
-
使用View的getWidth()和getHeight()方法来获取View测量的宽高，必须保证这两个方法在onLayout流程之后被调用才能返回有效值。
draw绘制
完成measure和Layout后，ViewRootImpl中的代码会创建一个Canvas对象，然后调用View的draw()方法来执行具体的绘制工。所以又回归到了ViewGroup与View的树状递归draw过程
先来看下View树的递归draw流程图，如下：
draw原理总结
可以看见，绘制过程就是把View对象绘制到屏幕上，整个draw过程需要注意如下细节：
-
如果该View是一个ViewGroup，则需要递归绘制其所包含的所有子View。
-
View默认不会绘制任何内容，真正的绘制都需要自己在子类中实现。
-
View的绘制是借助onDraw方法传入的Canvas类来进行的。
-
区分View动画和ViewGroup布局动画，前者指的是View自身的动画，可以通过setAnimation添加，后者是专门针对ViewGroup显示内部子视图时设置的动画，可以在xml布局文件中对ViewGroup设置layoutAnimation属性（譬如对LinearLayout设置子View在显示时出现逐行、随机、下等显示等不同动画效果）。
-
在获取画布剪切区（每个View的draw中传入的Canvas）时会自动处理掉padding，子View获取Canvas不用关注这些逻辑，只用关心如何绘制即可。
-
默认情况下子View的ViewGroup.drawChild绘制顺序和子View被添加的顺序一致，但是你也可以重载ViewGroup.getChildDrawingOrder()方法提供不同顺序。
View的刷新机制
当我们调用view.invalidate或者setText()时，其背后view是如何绘制的，是立即绘制，还是有一个声明样的执行流程
这里就要引出另一个东西FPS，Android FPS为60，在这个帧率上我们不会查看到屏幕有撕裂画面出现，这个60如何而来？
由硬件触发每个16ms产生一次VSYNC信号，从而触发view绘制任务(添加了绘制任务的前提下才会触发)，这样一秒就绘制60次
view结构树

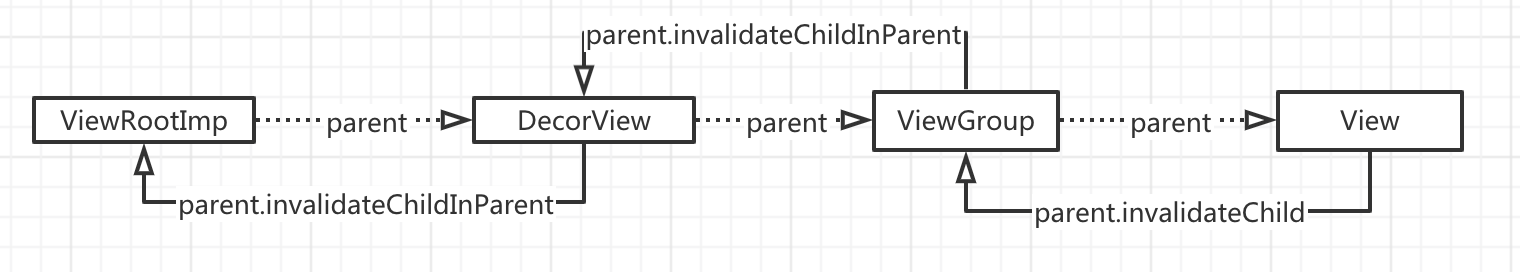

如本文最顶上view树图，其实最上层还有一个ViewRootImp对象，它才是整个view树的最顶层；当我们调用view.invalidate()要求重绘时，他会依次调用：
当view执行invalidate时，会调用它的parent.invalidateChild，层层调用调用，直到顶层ViewRootImp执行invalidateChildInParent绘制，这也好理解，因为紧靠自身view无法测量、布局和绘制自己，需要整颗view到自己的引用树
最终顶层的invalidateChildInParent方法会执行到scheduleTraversals遍历函数：
void scheduleTraversals() {
1. 防止重复调用
if (!mTraversalScheduled) {
mTraversalScheduled = true;
2. 发送同步屏障，保证优先处理异步消息
mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();
3. 提交mTraversalRunnable绘制任务到Choreographer回调中去，这个mTraversalRunnable
任务会执行doTraversal方法
mChoreographer.postCallback(
Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
......
}
}
以下这个函数就是mTraversalRunnable任务
void doTraversal() {
if (mTraversalScheduled) {
1. mTraversalScheduled 置为 false
mTraversalScheduled = false;
2. 移除同步屏障
mHandler.getLooper().getQueue().removeSyncBarrier(mTraversalBarrier);
3. 开始布局，测量，绘制流程，这步就会执行上面讲到的那些layout、measure和draw了
performTraversals();
......
}
但是现在这个任务mTraversalRunnable是如何提交到Choreographer任务中，什么时候又执行呢？
我们进入Choreographer编舞者这个类进去看看，首先看看任务添加时机：
添加绘制任务
public void postCallback(int callbackType, Runnable action, Object token) {
postCallbackDelayed(callbackType, action, token, 0);
}
public void postCallbackDelayed(int callbackType,
Runnable action, Object token, long delayMillis) {
......
postCallbackDelayedInternal(callbackType, action, token, delayMillis);
}
传入的参数依次是 Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null，0
private void postCallbackDelayedInternal(int callbackType,
Object action, Object token, long delayMillis) {
......
synchronized (mLock) {
final long now = SystemClock.uptimeMillis();
final long dueTime = now + delayMillis;
1. 将 mTraversalRunnable 塞入队列
mCallbackQueues[callbackType].addCallbackLocked(dueTime, action, token);
if (dueTime <= now) { 立即执行
2. 由于 delayMillis 是 0，所以会执行到这里
scheduleFrameLocked(now);
} else { 延迟执行
Message msg = mHandler.obtainMessage(MSG_DO_SCHEDULE_CALLBACK, action);
msg.arg1 = callbackType;
msg.setAsynchronous(true);
mHandler.sendMessageAtTime(msg, dueTime);
}
}
}
在第一个步骤，将我们的绘制任务添加到了mCallbackQueues任务列表中去，然后执行schudleFrameLocked函数，在这个函数中会注册一次监听(nativeScheduleVsync)底层VYSNC信号，这个VYSNC信号是每个16ms由硬件触发，触发后就会执行onVsync方法，那这个onVsync是干什么的呢？
看看就知道了：
vsync 信号监听回调
@Override
public void onVsync(long timestampNanos, int builtInDisplayId, int frame) {
......
long now = System.nanoTime();
timestampNanos 是 vsync 回调的时间，不能比 now 大
if (timestampNanos > now) {
Log.w(TAG, "Frame time is " + ((timestampNanos - now) * 0.000001f)
+ " ms in the future! Check that graphics HAL is generating vsync "
+ "timestamps using the correct timebase.");
timestampNanos = now;
}
......
mTimestampNanos = timestampNanos;
mFrame = frame;
这里传入的是 this，会回调本身的 run() 方法
Message msg = Message.obtain(mHandler, this);
这是一个异步消息，保证优先执行
msg.setAsynchronous(true);
mHandler.sendMessageAtTime(msg, timestampNanos / TimeUtils.NANOS_PER_MS);
}
@Override
public void run() {
doFrame(mTimestampNanos, mFrame);
}
vsync信号来临后，会发送一个handler异步消息，由于传入时间小于当前时间，而且messageQueue中还有一个同步栏，所以会立即执行这个消息，这个消息是一个run的消息，也就是会执行doFrame方法
相信你也才到了，doFrame中肯定会执行我们之间添加的重绘任务，看看吧！
frameTimeNanos传入的是VYSNC的产生信号时间
void doFrame(long frameTimeNanos, int frame) {
final long startNanos;
synchronized (mLock) {
if (!mFrameScheduled) {
return; // no work to do
}
......
long intendedFrameTimeNanos = frameTimeNanos;
startNanos = System.nanoTime();
计算超时时间
frameTimeNanos 是 vsync 信号回调的时间，startNanos 是当前时间戳
相减得到主线程的耗时时间
final long jitterNanos = startNanos - frameTimeNanos;
mFrameIntervalNanos 是一帧的时间，16ms
if (jitterNanos >= mFrameIntervalNanos) {
做除法，得到16ms的倍数，也就是有多少帧
final long skippedFrames = jitterNanos / mFrameIntervalNanos;
掉帧超过 30 帧，打印 log
if (skippedFrames >= SKIPPED_FRAME_WARNING_LIMIT) {
Log.i(TAG, "Skipped " + skippedFrames + " frames! "
+ "The application may be doing too much work on its main thread.");
}
final long lastFrameOffset = jitterNanos % mFrameIntervalNanos;
frameTimeNanos = startNanos - lastFrameOffset;
}
......
}
try {
AnimationUtils.lockAnimationClock(frameTimeNanos / TimeUtils.NANOS_PER_MS);
doCallBacks() 开始执行回调
mFrameInfo.markInputHandlingStart();
doCallbacks(Choreographer.CALLBACK_INPUT, frameTimeNanos);
mFrameInfo.markAnimationsStart();
doCallbacks(Choreographer.CALLBACK_ANIMATION, frameTimeNanos);
我们的回调就在CALLBACK_TRAVERSAL这个type中
mFrameInfo.markPerformTraversalsStart();
doCallbacks(Choreographer.CALLBACK_TRAVERSAL, frameTimeNanos);
doCallbacks(Choreographer.CALLBACK_COMMIT, frameTimeNanos);
} finally {
AnimationUtils.unlockAnimationClock();
}
......
}
还要注意的是，在doCallbacks方法中，执行任务后，会将任务清除掉，也就是说你要再次执行重绘任务的话，在下一个vsync信号来临之前要再次添加任务，使用Choreographer.postCallback将新的任务添加到回调中，也就是你需要在使用一次invalidate方法

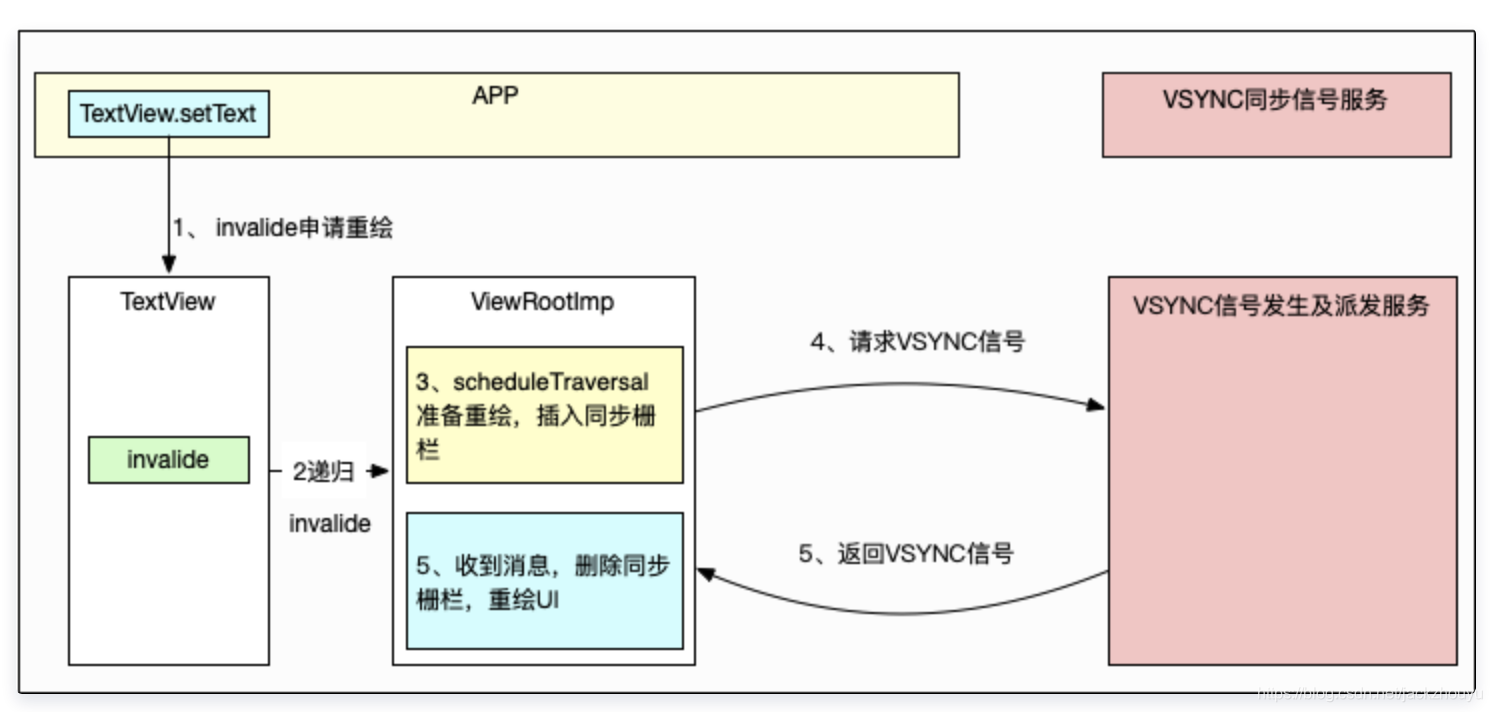

来个图片小结：
view提供的API控制视图的方法
invalidate和postInvalidate方法源码分析
请求重新绘制视图，调用draw
- invalidate在主线程调用
- postInvalidate是在非主线程调用
View的requestLayout方法
requestLayout()方法会调用measure过程和layout过程，不会调用draw过程，也不会重新绘制任何View包括该调用者本身。
本文参考于：这里
view计算与渲染
View绘制会用到CPU和GPU，CPU主要是完成上面的measure/layout测量每个view，最后使用onDraw绘制到canvas上去，而这个canvas来源于phoneWindow的Surface，所以最终绘制的view视图都会转移到surface里面去；
我们知道，我们视图最终都会转递给surfaceflinger去，而我们的window里面的surface就是由surfaceflinger创建的，并且对应一个Graphic Buffer，这块内存主要就是传递图像数据的；
插入一个 displaylist 概念，displaylist缓存了view视图的绘制指令，包含它的位置、大小、透明度等绘制信息，对应view的drawCanvas绘制，每个view视图对应一个displayList，并且父view包含子view的displaylist，多以最终提交到GPU的Render thread时，只需要绘制根节点的displaylist即可；
所以CPU需要计算、测量view树中每个view的大小、位置以及draw到canvas，构建绘制指令序列到displayList，最终提交到GPU的Render Thread渲染线程，完成渲染；
Android有软件和硬件渲染：
- 软件渲染，CPU会将所有的displayList绘制到一个bitmap中，提交到GPU作为纹理，贴图上去
- 硬件渲染，就是上述讲到的过程
硬件渲染的优劣
当第二帧页面渲染时，如果视图view树没有变化或是简单变化(透明度、大小)，就无需重新执行onDraw方法，直接复用上次提交displayList，简单修改其属性后渲染即可；
若是view树有更新，其对应的displayList也会发生更新并且通过Graphic Buffer提交给GPU，但是硬件渲染有个好处是只绘制有更新的脏区，软件绘制则会全部都会更新
android 4.0以后默认会开启硬件加速！也有缺点，更耗电和内存。
对不可见的UI组件进行绘制更新会导致Overdraw。例如Nav Drawer从前置可见的Activity滑出之后，如果还继续绘制那些在Nav Drawer里面不可见的UI组件，这就导致了Overdraw。为了解决这个问题，Android系统会通过避免绘制那些完全不可见的组件来尽量减少Overdraw。那些Nav Drawer里面不可见的View就不会被执行浪费资源。
但是不幸的是，对于那些过于复杂的自定义的View(通常重写了onDraw方法)，Android系统无法检测在onDraw里面具体会执行什么操作，系统无法监控并自动优化，也就无法避免Overdraw了。但是我们可以通过canvas.clipRect()来帮助系统识别那些可见的区域。这个方法可以指定一块矩形区域，只有在这个区域内才会被绘制，其他的区域会被忽视
每次从CPU转移到GPU是一件很麻烦的事情，所幸的是OpenGL ES可以把那些需要渲染的纹理Hold在GPU Memory里面，在下次需要渲染的时候直接进行操作。所以如果你更新了GPU所hold住的纹理内容，那么之前保存的状态就丢失了。
在Android里面那些由主题所提供的资源，例如Bitmaps，Drawables都是一起打包到统一的Texture纹理当中，然后再传递到GPU里面，这意味着每次你需要使用这些资源的时候，都是直接从纹理里面进行获取渲染的。当然随着UI组件的越来越丰富，有了更多演变的形态。例如显示图片的时候，需要先经过CPU的计算加载到内存中，然后传递给GPU进行渲染。文字的显示比较复杂，需要先经过CPU换算成纹理，然后交给GPU进行渲染，返回到CPU绘制单个字符的时候，再重新引用经过GPU渲染的内容。动画则存在一个更加复杂的操作流程。
为了能够使得App流畅，我们需要在每帧16ms以内处理完所有的CPU与GPU的计算，绘制，渲染等等操作。
