Vue的虚拟DOM与diff算法

真实DOM与虚拟DOM：

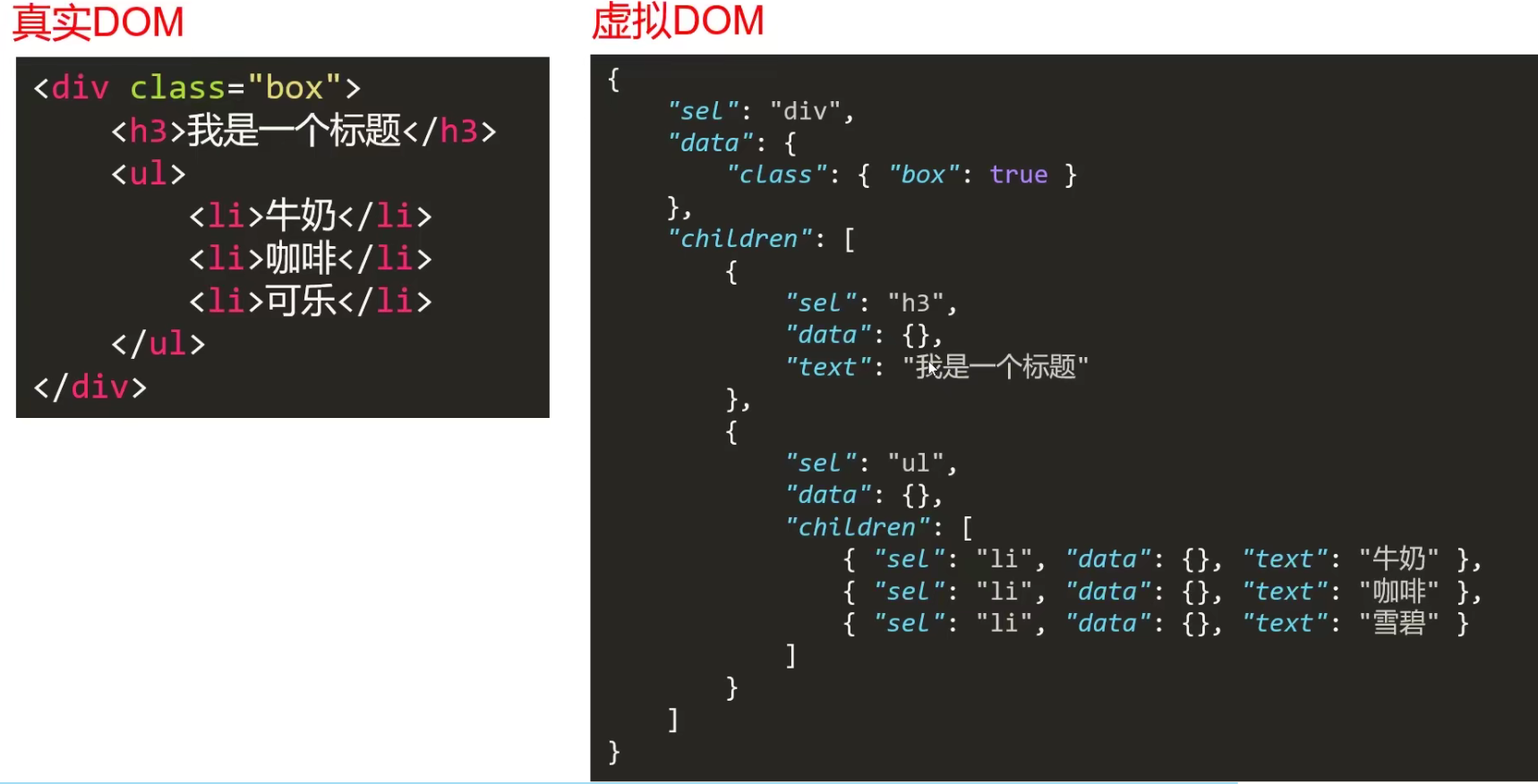

虚拟DOM：用JS对象描述DOM的层次结构。真实DOM中的一切属性都在虚拟DOM中有对应的属性

diff核心：精细化对比、最小量更新

新虚拟DOM和老虚拟DOM进行diff（精细化比较），算出如何最小量更新，然后反映在真实DOM上

 真实DOM => 模版编译 => 虚拟DOM





1、h函数（产生虚拟节点VNode）调用h得到虚拟节点

//调用：
h('a', { props: { href: 'http://www.baidu.com' }}, '百度');

//得到虚拟DOM：
{
  "sel": "a",
  "data": { props: { href: 'http://www.baidu.com' } },
  "text": "百度"
}

//表示的真实DOM：
<a href="http://www.baidu.com">百度</a>









2、虚拟节点所包含的属性

{
    children: undefined
    data: {}
　　//elm为虚拟节点所对应的真实节点，若为undefined则是没有上DOM树
    elm: undefined
　　//key唯一标识
    key: undefined
    sel: "div"
    text: "我是一个盒子"
}









3、简单的虚拟节点上树流程

//创建patch函数，模块采用snabbdom
const patch = init([
  classModule,
  propsModule,
  styleModule,
  eventListenersModule,
]);

//创建虚拟节点
var firstVNode = h("a", { props: { href: "http://www.baidu.com" } }, "百度");
console.log(firstVNode);

//虚拟节点上树
const container = document.getElementById("container");
patch(container, firstVNode);



4、h函数的嵌套使用

//嵌套h函数
const thirdVNode = h("ul", {}, [
  h("li", {}, "牛奶"),
  h("li", {}, [
    h("p", {}, "雪碧"),
    h("p", {}, "芬达")
  ]),
  h("li", {}, "可乐"),
]);

//得到虚拟DOM
{
"sel": "ul",
"data": {},
"children":
 [
  { "sel": "li", "text": "牛奶" },
  { "sel": "li",
    {
        "children":
         [
          { "sel": "p", "text": "雪碧" },
          { "sel": "p", "text": "芬达" },
 ]
｝ },
  { "sel": "li", "text": "可乐" }
 ]
｝



5、h函数实现

　　h函数的一些重要点（snabbdom为例）

• h函数返回一个vnode

　　　　

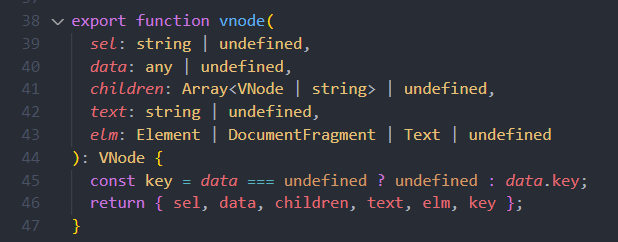

• vnode函数将接收的参数返回成对象

　　　　

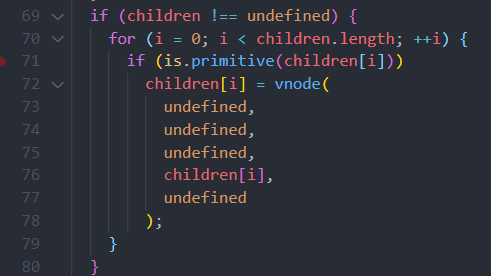

•  同理，内部children也不断创建vnode节点

　　　　

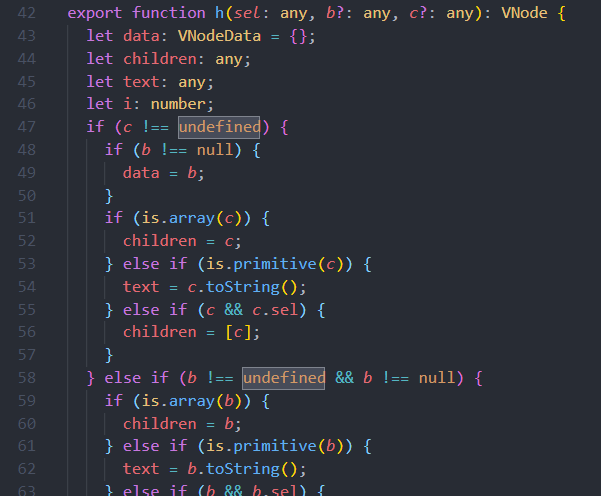

•  h函数，如果是js类型下则需要模拟重载（函数的方法名相同，但参数不同，返回的类型不同），判断参数的含义；ts版直接重载

　　　　

•  手写简单的h函数

//以下vnode函数只返回对象，不做diff处理
//这里只考虑接受三个参数，弱重载
// 形态 h('div', {}, '文字')
// 形态 h('div', {}, [])
// 形态 h('div', {}, h())
export default function (sel, data, c) {
  if (arguments.length != 3) {
    throw new Error("请输入三个参数");
  }
  //检查c类型
  //如果是文字
  if (typeof c == "string" || typeof c == "number") {
    //按序返回
    return vnode(sel, data, undefined, c, undefined);
  }
  //如果是数组
  else if (Array.isArray(c)) {
    let children = [];
    //先遍历c
    for (let i = 0; i < c.length; i++) {
      //首先c[i]必须是对象，其实在这就是考虑是h函数
      if (!(typeof c[i] == "object" && c[i].hasOwnProperty("sel"))) {
        throw new Error("传入的数组参数中，需要为h函数");
      }
      //收集好数组的h函数，整理children
      children.push(c[i]);
    }
    return vnode(sel, data, children, undefined, undefined);
  }
  //如果是h函数，即对象，且有sel属性
  else if (typeof c == "object" && c.hasOwnProperty("sel")) {
    //虽然他只有一个children，但是为了统一，还是要把他放到数组里
    let children =[c]
    return vnode(sel, data, children, undefined, undefined);
  } else {
    throw new Error("请传入正确类型的参数");
  }
}



6、diff算法

　　1. key是唯一标识，diff算法对比更新DOM的时候看的就是key，而不是内容。如果没有key，当在前排插入节点的时候，全部节点将会重排重绘（涉及元素的几何更新时，叫重排。而只涉及样式更新而不涉及几何更新时，叫重绘。对于两者来说，重排必定引起重绘，但是重绘并不一定引起重排）

　　2、只有是同一个虚拟节点下（父级标签相同且key相同），才进行精细化比较 ，否则就是暴力删除旧的、插入新的。比如原来是ul，下面是li，然后改成了ol下面还是li，且ol和ul的key相同，其也会全部更新

　　3、只进行同层比较，不会跨层比较，否则就是暴力删除旧的、插入新的。。即本来children只有一层，新节点有两层children，diff直接全部更新children

　　4、diff遇到不一样的也不是直接拆了重建，比如他会判断是不是只是移动位置，从而交换位置，而不是删除再新增



7、diff算法的实现：

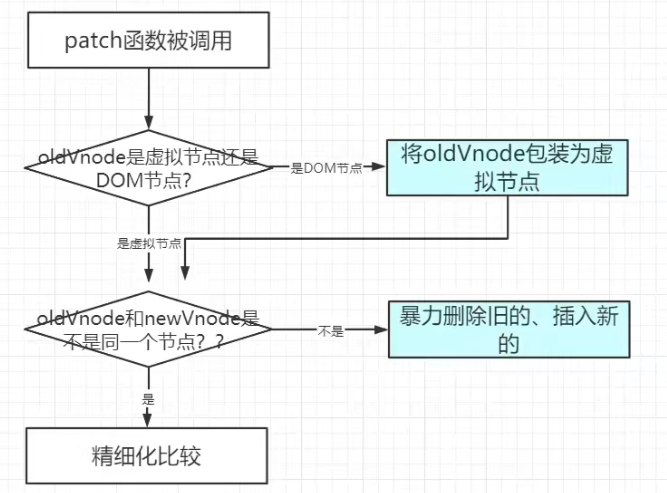

　　1、patch函数

　　

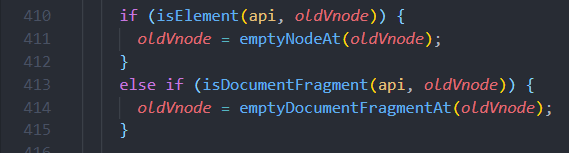

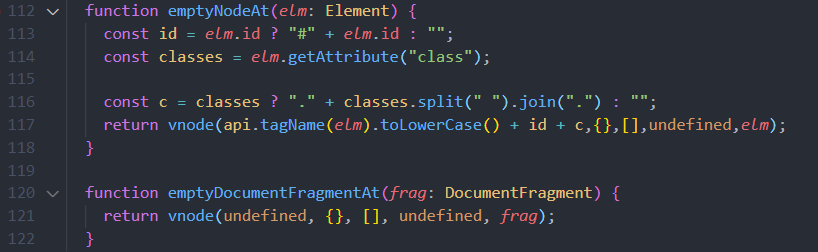

• patch首先初始化节点，当老节点不是虚拟节点的时候（第一次使用的时候），先让他变成虚拟节点（和老师的比，新版多了文档片段的转换）

　　　　

 　　　　

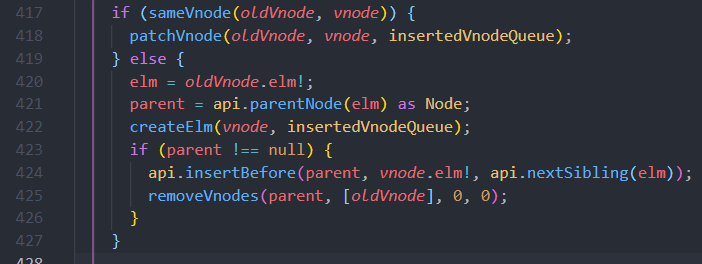

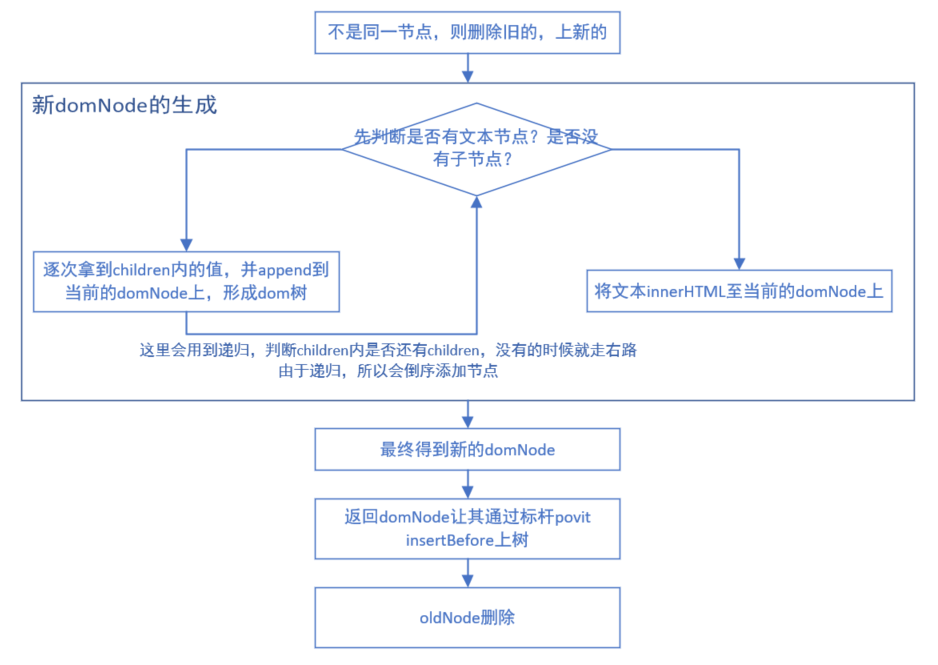

•  再判断新老节点是否为同一节点，如果是则精细化diff，如果不是则直接暴力拆除，递归创建子节点

　　　　

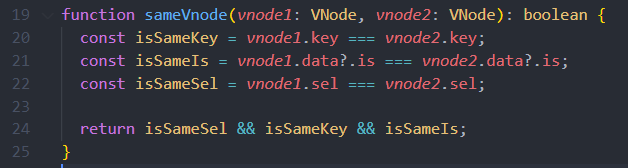

•  判断方式：sel、is和key相同（和老师的比，新版多了data内的is）

　　　　

•  手写patch函数（包含createElm）

　　



//patch函数
import createElm from "./createElm";
import vnode from "./vnode";

export default function (oldVNode, newVNode) {
  //判断老节点是否为vnode
  if (oldVNode.sel == "" || oldVNode.sel == undefined) {
    //DOM节点要包装成虚拟节点
    oldVNode = vnode(
      oldVNode.tagName.toLowerCase(),
      {},
      [],
      undefined,
      oldVNode
    );
  }
  //判断old和new是不是同一个节点
  if (oldVNode.key == newVNode.key && oldVNode.sel == newVNode.sel) {
    //同一节点精细比较
  } else {
    //不是则删除旧的，上新的
    let newVNodeElm = createElm(newVNode);
    //当返回的值存在，且oldVNode存在parentNode，毕竟手写的，防报错
    if (oldVNode.elm.parentNode && newVNodeElm) {
      oldVNode.elm.parentNode.insertBefore(newVNodeElm, oldVNode.elm);
      //删除老节点
      oldVNode.elm.parentNode.removeChild(oldVNode.elm);
    }
  }
}

//createElm函数
export default function createElement(vnode) {
  let domNode = document.createElement(vnode.sel);
  //由于是简单的diff，所以这里就不考虑又传文字又传children的情况
  if (
    vnode.text != "" &&
    (vnode.children == undefined || vnode.children.length == 0)
  ) {
    //文本情况，不要做太多的事情，让patch做
    domNode.innerText = vnode.text;
  } else if (Array.isArray(vnode.children) && vnode.children.length > 0) {
    //递归创建子节点
    //在这步之前是把标杆拿出去了，不然不好递归
    for (let i = 0; i < vnode.children.length; i++) {
      let ch = vnode.children[i];
      //开启递归，直到没有children
      let chDOM = createElement(ch);
      //给父亲添加孩子生成dom树
      //又因为子元素没有标杆，不能用insertBefore，所以直接append
      domNode.appendChild(chDOM);
    }
  }
  //帮其上树，补充elm
  vnode.elm = domNode;
  //返回这个真实的dom节点
  return vnode.elm;
}

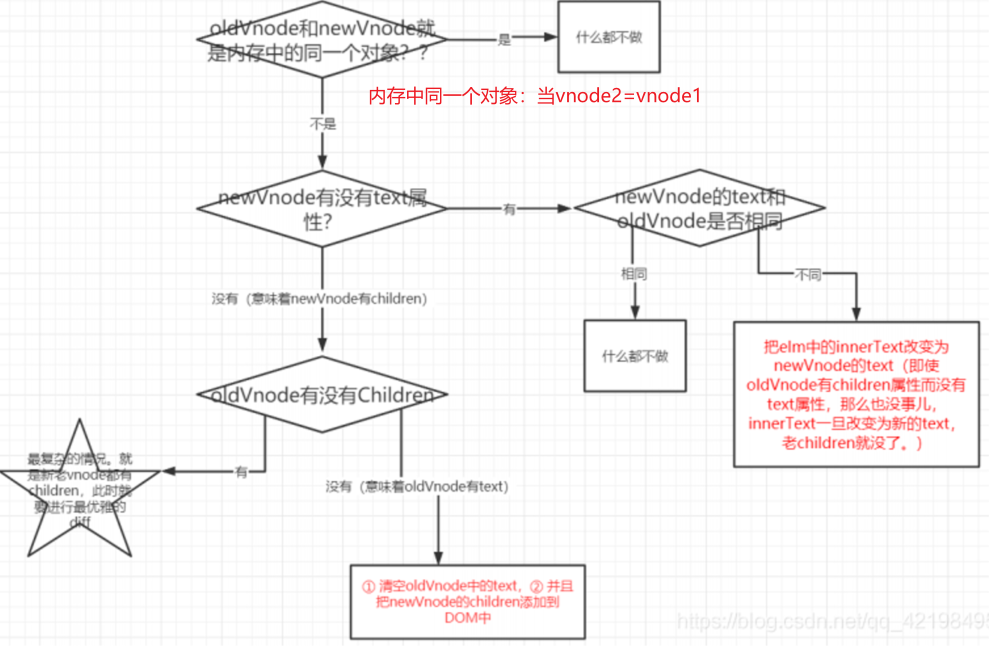

　　2、精细化diff（这里都只考虑：没有text就有children）

　　　　





•  　　手写精细化第一部分patch

  if (oldVNode.key == newVNode.key && oldVNode.sel == newVNode.sel) {
    //同一节点精细比较
    //先判断两点在内存中是否为同一对象
    if (oldVNode == newVNode) {
      return;
    }
    if (
      newVNode.text != "" &&
      (newVNode.children == undefined || newVNode.children.length == 0)
    ) {
      //命中，newvnode有text无children
      //如果text不同就覆盖，相同则不用操作
      if (newVNode.text != oldVNode.text) {
        oldVNode.elm.innerText = newVNode.text;
      }
    } else {
      //newVNode没有text,则有children
      //判断oldVNode有没有children
      if (oldVNode.children != undefined && oldVNode.children.length > 0) {
        //老的也有children，此时情况最复杂，要递归
        //这里为第二部分，放在下面
        // patchVNode();
      } else {
        //老的没有children，则有text
        //清空text并追加children
        oldVNode.elm.innerText = "";
        for (let i = 0; i < newVNode.children.length; i++) {
          let dom = createElm(newVNode.children[i]);
          oldVNode.elm.appendChild(dom);
        }
      }
    }
  }

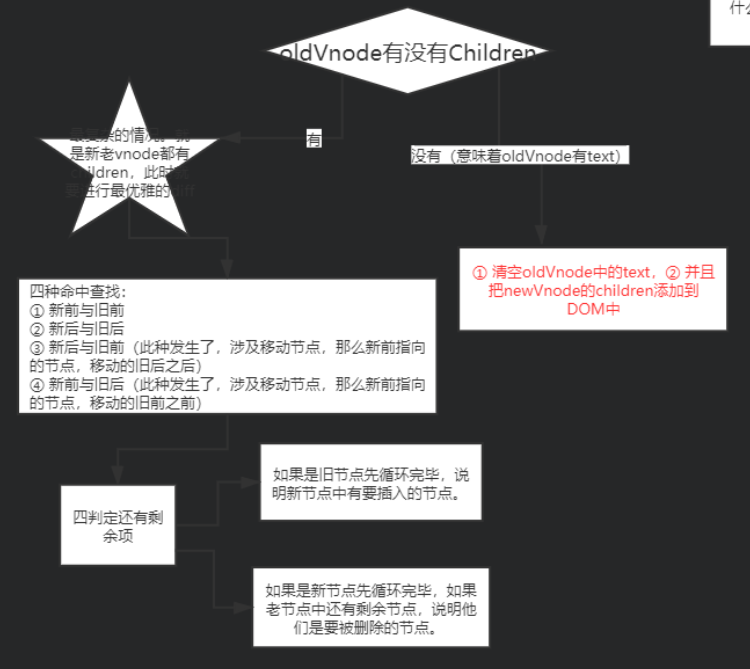

• 　　精细化比较第二部分（五角星部分）

　　　　首先分析，新、老节点都有children，新节点相比于老节点，有增、删、移、更新内容四种情况。

　　　　如果单纯的手写，需要考虑的内容太多，且四种情况容易杂糅。因此引出diff算法

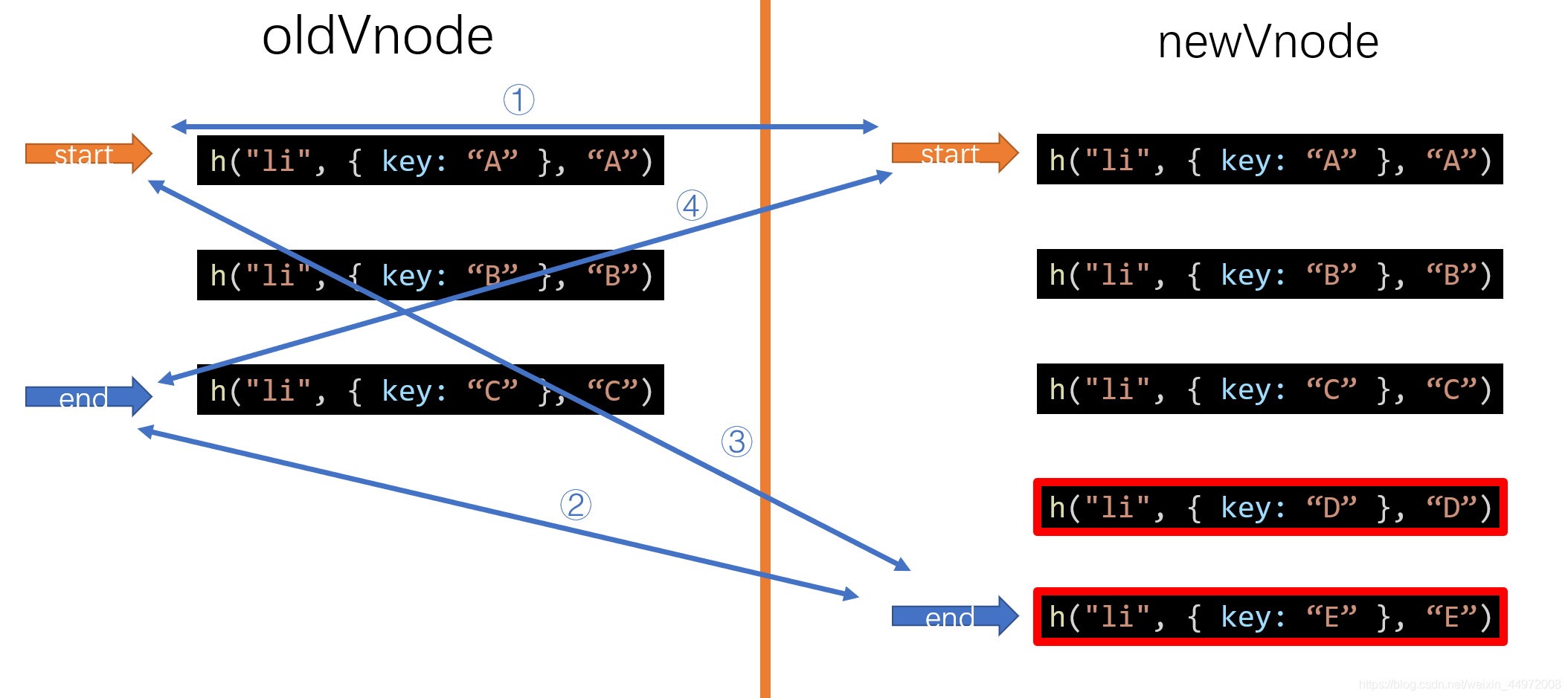

diff的子节点更新策略：



四种命中查找（指针依次往下走，且规则按顺序判断执行，命中其中一种，就不会往下判断）：

① 新前与旧前相同

② 新后与旧后相同

③ 新后与旧前相同 （此种发生了，涉及移动节点，那么新后指向的节点（其实移旧前也可以），移动到旧后之后）

④ 新前与旧后相同 （此种发生了，涉及移动节点，那么新前指向的节点，移动到旧前之前）

若都没有命中，需要通过循环寻找老节点内是否有相同，有则移动新前，且将老节点中相同的节点undefined（Vue）







先定下循环的规则：while(新前<=新后&&旧前<=旧后)

新增的逻辑：当旧节点先完成循环，则新前和新后的中间节点为需要新增的节点

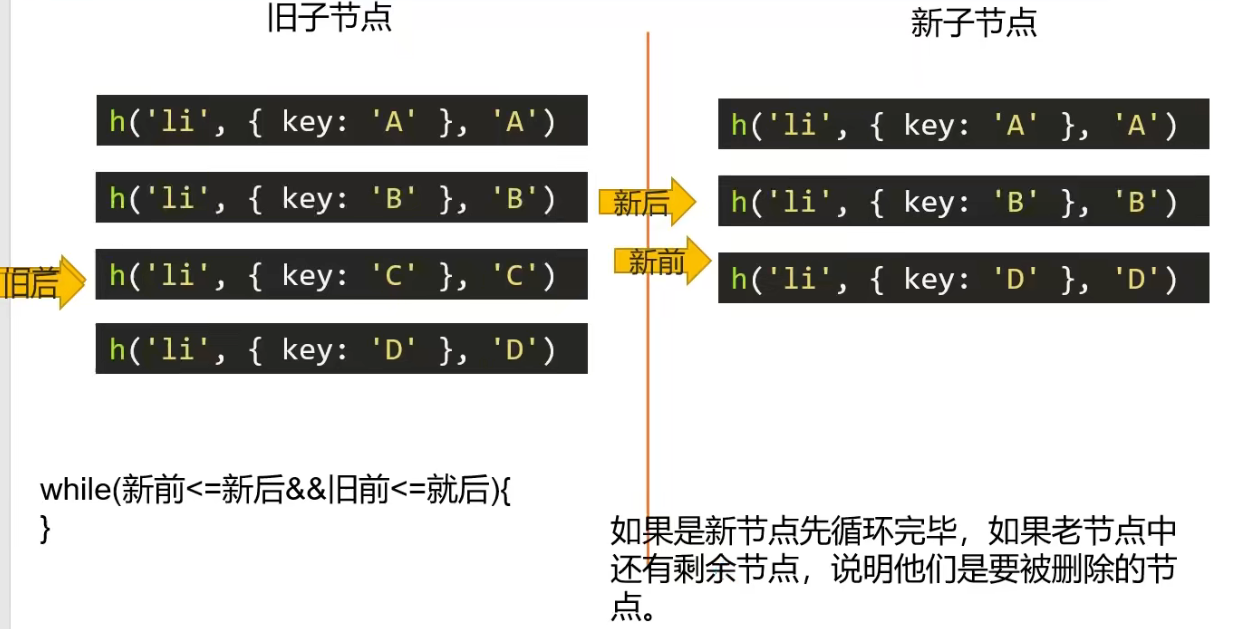

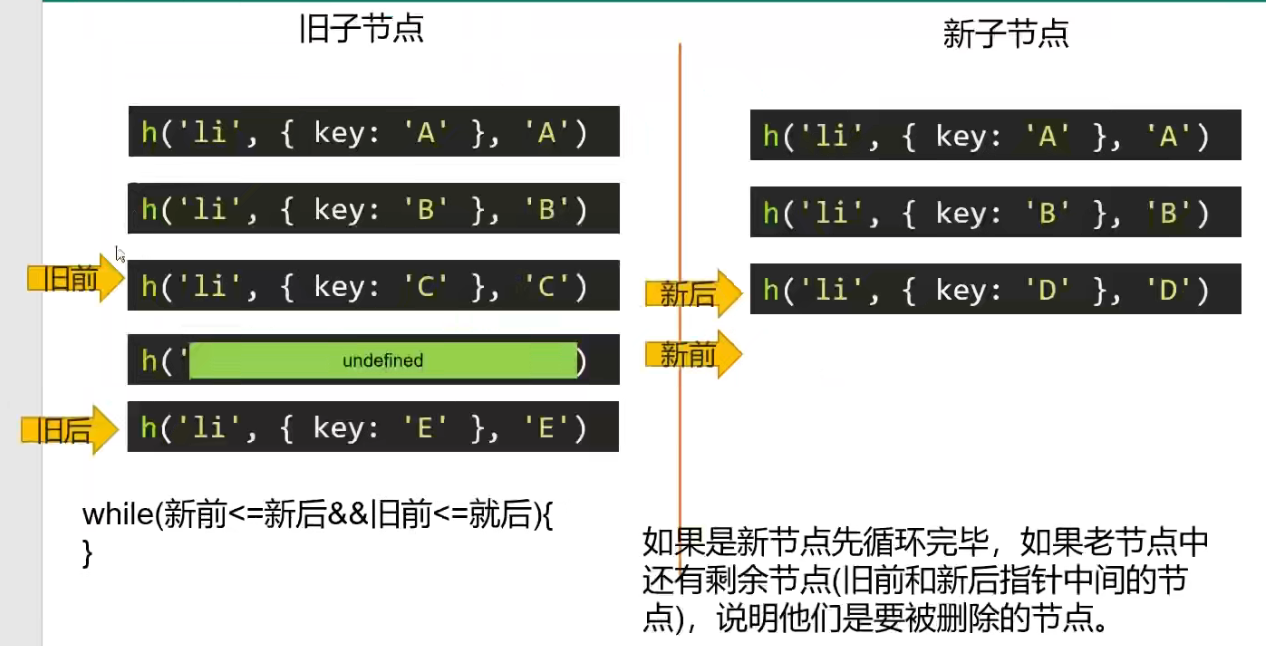

删除的逻辑：当新节点先完成循环，则旧前和旧后的中间节点为需要删除的节点

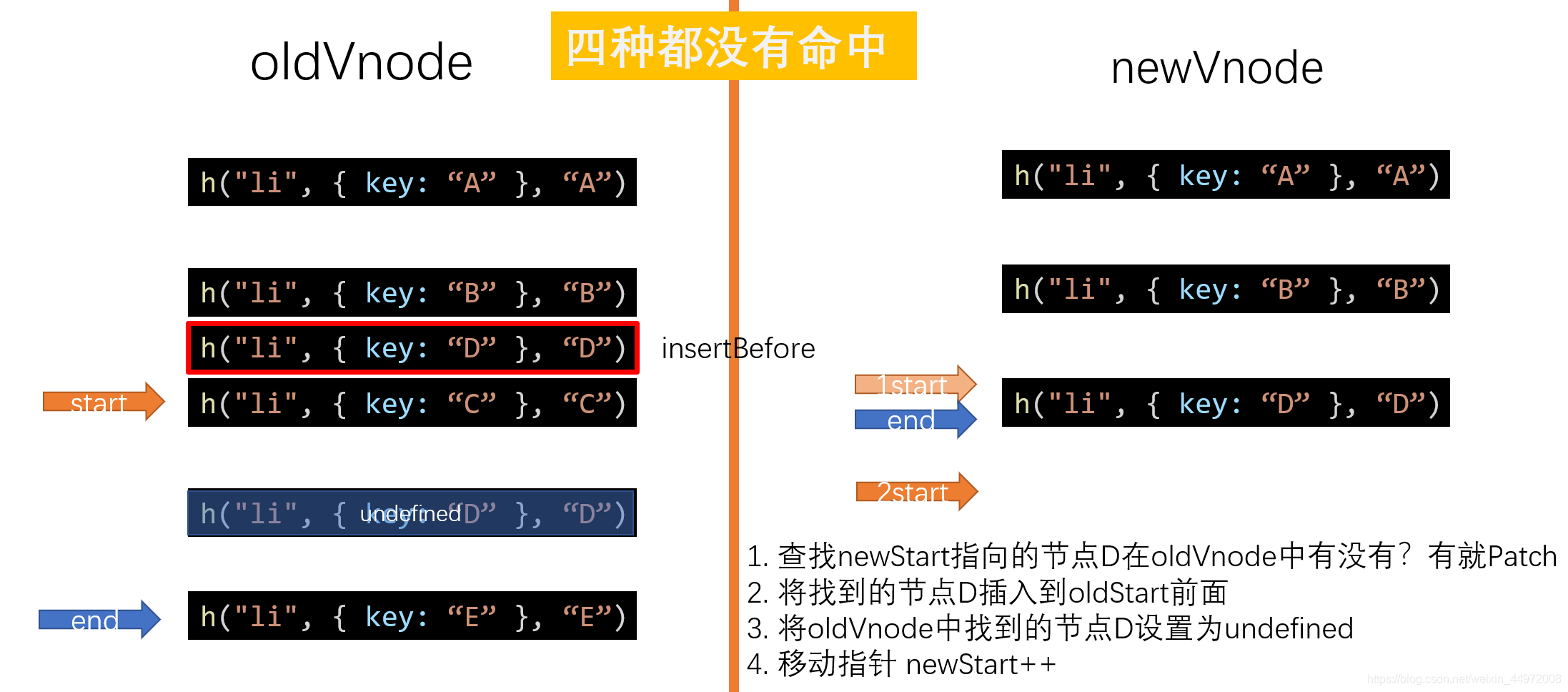

多删（位置多变）的逻辑：当四个都不命中，则循环旧节点，找到与新前相同的，Vue中将其命为undefined，然后新前指针往前，继续循环至循环结束

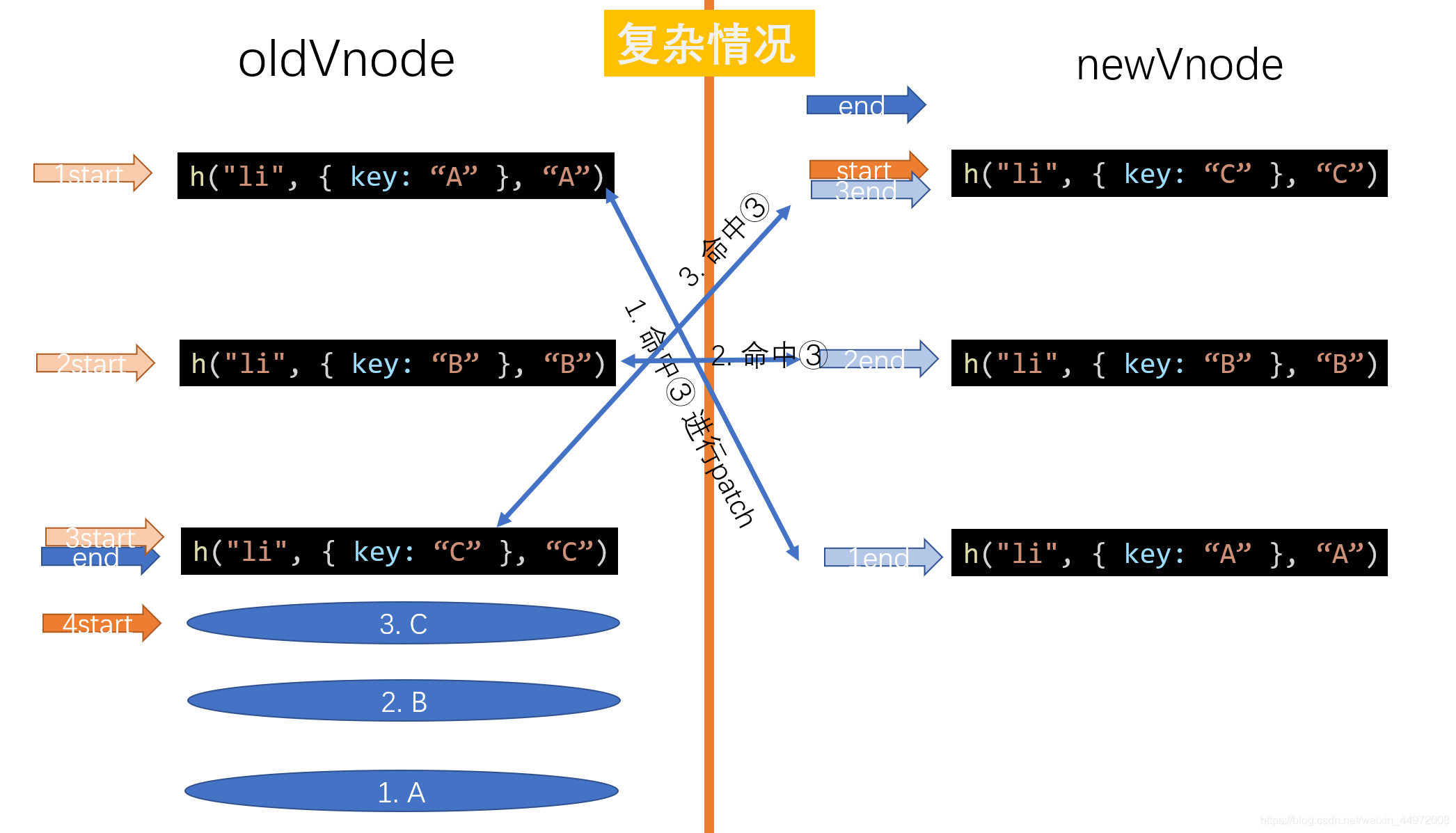

•  命中3时：新前指向的节点，移动到旧后之后，新后指针上移，旧前指针节点undefined后下移。

　　　　　　　　这里要注意，是没处理的旧后的后面，按顺序插入（如图B、C），若已经有添加过的（如图老节点的A），那要在添加过的之前添加（也就是旧后的后面）

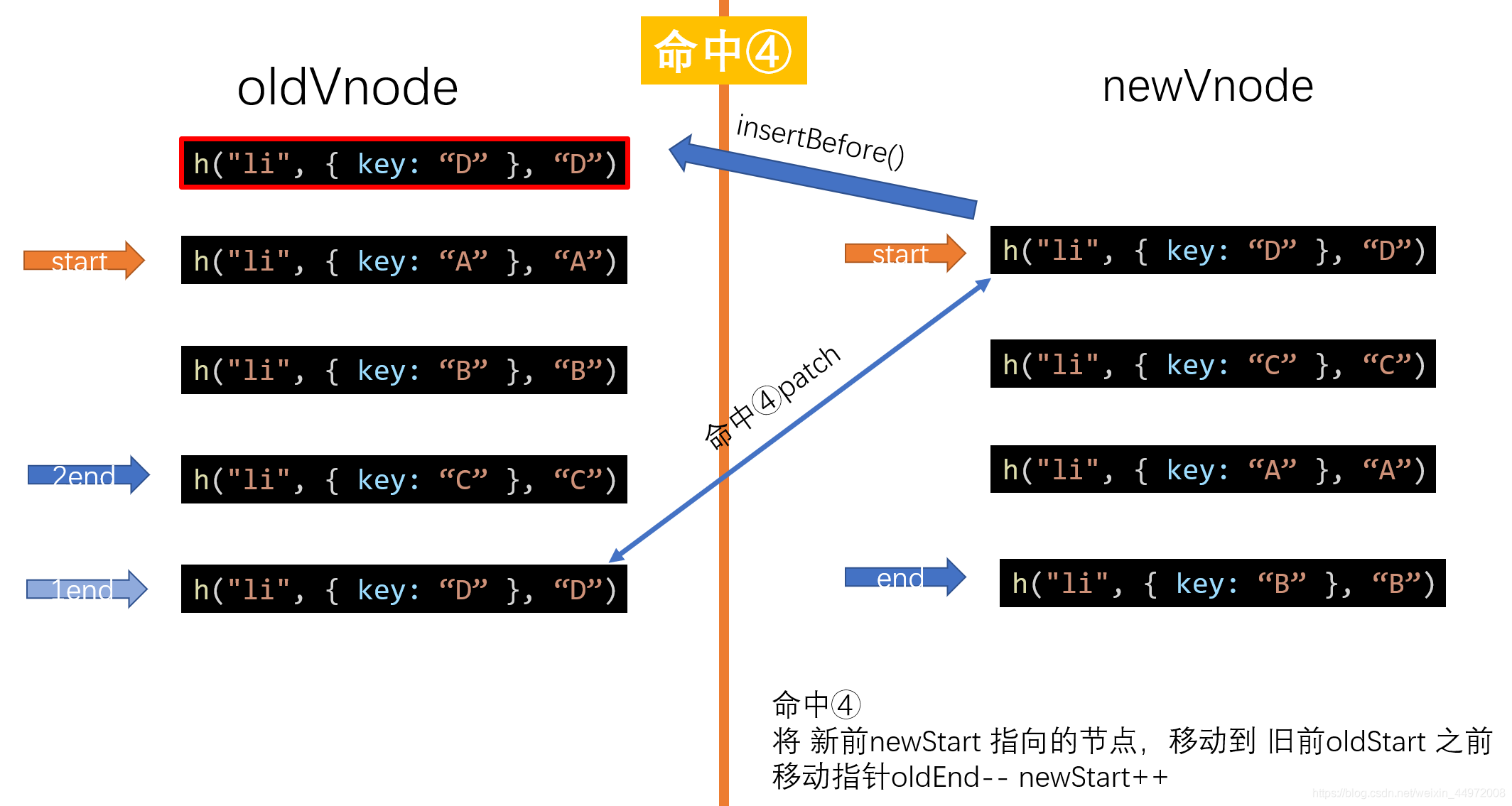

•  命中4时：新前指向的节点，移动到旧前之前，新前指针下移，旧后指针节点undefined后上移，同理，注意插入顺序



import createElm from "./createElm";
import patchVNode from "./patchVNode";

//判断是否同节点
function sameVNode(a, b) {
  return a.sel == b.sel && a.key == b.key;
}

export default function updateChildren(parentElm, oldCh, newCh) {
  //旧前指针
  let oldStartIdx = 0;
  //新前指针
  let newStartIdx = 0;
  //旧后指针
  let oldEndIdx = oldCh.length - 1;
  //新后指针
  let newEndIdx = newCh.length - 1;
  //旧前节点
  let oldStartVNode = oldCh[0];
  //旧后节点
  let oldEndVNode = oldCh[oldEndIdx];
  //新前节点
  let newStartVNode = newCh[0];
  //新后节点
  let newEndVNode = newCh[newEndIdx];
  //创建keyMap帮助快速查找key
  let keyMap = null;
  //diff的循环规则
  while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
    //这里得先判断oldStart节点是否被设置成了undefined，如果是就跳过
    if (oldStartVNode == undefined) {
      oldStartVNode = oldCh[++oldStartIdx];
    } else if (oldEndVNode == undefined) {
      oldEndVNode = oldCh[--oldEndIdx];
    }
    //新前旧前
    else if (sameVNode(oldStartVNode, newStartVNode)) {
      console.log("新前旧前");
      patchVNode(newStartVNode, oldStartVNode);
      oldStartVNode = oldCh[++oldStartIdx];
      newStartVNode = newCh[++newStartIdx];
    }
    //新后旧后
    else if (sameVNode(newEndVNode, oldEndVNode)) {
      console.log("新后旧后");
      patchVNode(newEndVNode, oldEndVNode);
      oldEndVNode = oldCh[--oldEndIdx];
      newEndVNode = newCh[--newEndIdx];
    }
    //新后旧前
    else if (sameVNode(newEndVNode, oldStartVNode)) {
      console.log("新后旧前");
      patchVNode(newEndVNode, oldStartVNode);
      //insert会自动将另一个li删除，相当于移动
      //如果nextSibing为null则insertBefore会将其插到最后
      parentElm.insertBefore(oldStartVNode.elm, oldEndVNode.elm.nextSibling);
      oldStartVNode = oldCh[++oldStartIdx];
      newEndVNode = newCh[--newEndIdx];
    }
    //新前旧后
    else if (sameVNode(newStartVNode, oldEndVNode)) {
      console.log("新前旧后");
      patchVNode(newStartVNode, oldEndVNode);
      parentElm.insertBefore(oldEndVNode.elm, oldStartVNode.elm);
      oldEndVNode = oldCh[--oldEndIdx];
      newStartVNode = newCh[++newStartIdx];
    }
    //都未命中
    else {
      //如果没有keyMap，先创建keyMap
      if (!keyMap) {
        keyMap = {};
        for (let i = oldStartIdx; i <= oldEndIdx; i++) {
          const key = oldCh[i].key;
          if (key != undefined) {
            keyMap[key] = i;
          }
        }
      }
      //寻找没有命中的项，新的项(这里newStartVNode指的就是新节点所指的 旧节点可能没有的新项)
      //用map找得更快
      const idxInOlds = keyMap[newStartVNode.key];
      console.log(idxInOlds);
      //idxInOlds如果没找到，那就是undefined
      if (idxInOlds == undefined) {
        //新项，不存在的新项，放在oldstart前
        parentElm.insertBefore(createElm(newStartVNode), oldStartVNode.elm);
      } else {
        //存在项，需要移动
        const elmToMove = oldCh[idxInOlds];
        patchVNode(newStartVNode, elmToMove);
        //标记undefined，表示已处理该项
        oldCh[idxInOlds] = undefined;
        //移动
        console.log(elmToMove);
        parentElm.insertBefore(elmToMove.elm, oldStartVNode.elm);
      }
      newStartVNode = newCh[++newStartIdx];
    }
  }
  //看新节点有无剩余，若有，则为新增的节点
  if (newStartIdx <= newEndIdx) {
    console.log("新增节点");
    //添加标杆，这里标杆使用新节点是因为现在处理的是剩余的节点，所要插入要依照新节点的顺序
    const before =
      newCh[newEndIdx + 1] == null ? null : newCh[newEndIdx + 1].elm;
    for (let i = newStartIdx; i <= newEndIdx; i++) {
      parentElm.insertBefore(createElm(newCh[i]), before);
    }
  }
  //看旧节点有无剩余，若有，则为删除的节点
  else if (oldStartIdx <= oldEndIdx) {
    console.log("删除节点");
    console.log(oldCh);
    for (let i = oldStartIdx; i <= oldEndIdx; i++) {
      if (oldCh[i]) {
        parentElm.removeChild(oldCh[i].elm);
      }
    }
  }
}
