使用platformio+stm32cubemx开发stm32

1.使用stm32cubemx创建工程：

1. Access to MCU selector: 选择STM32F103ZET6

2. Start Project

3. 开始Pinout & Configuration

System Core中配置：

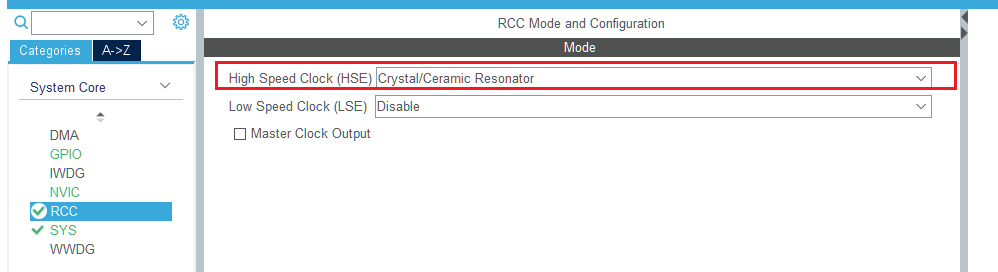

时钟：

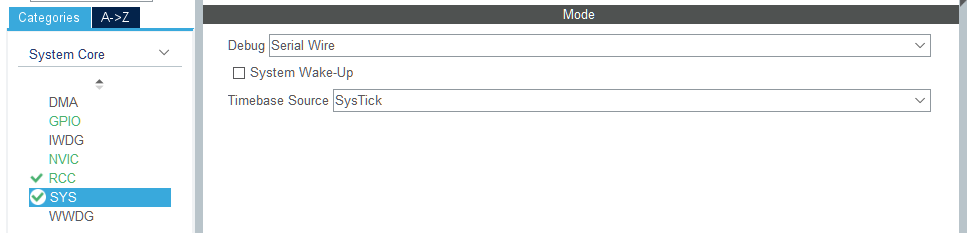

调试口：

控制LED的GPIO：

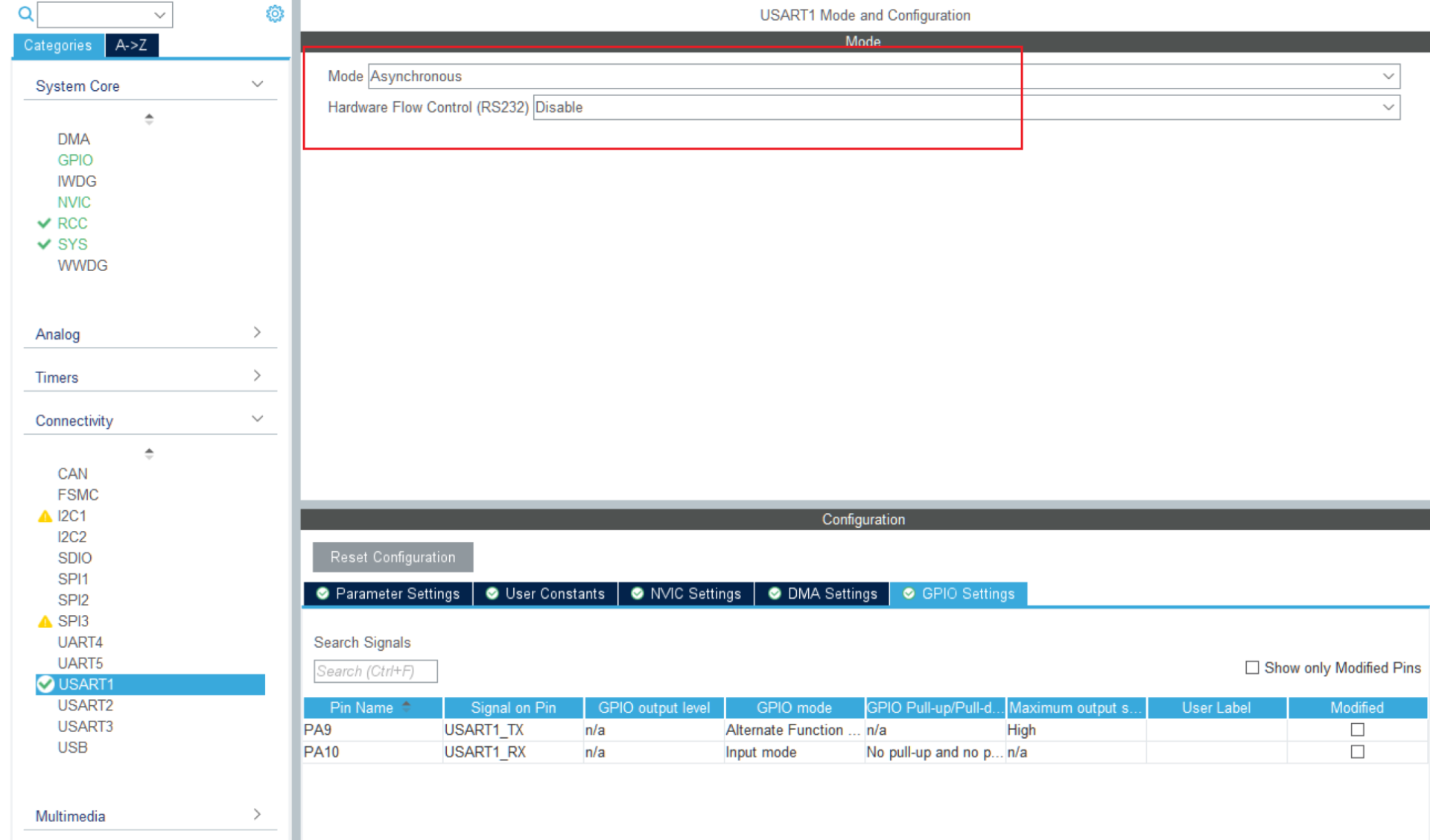

Connectivity中配置串口（若有需要）

4.开始Clock Configuration

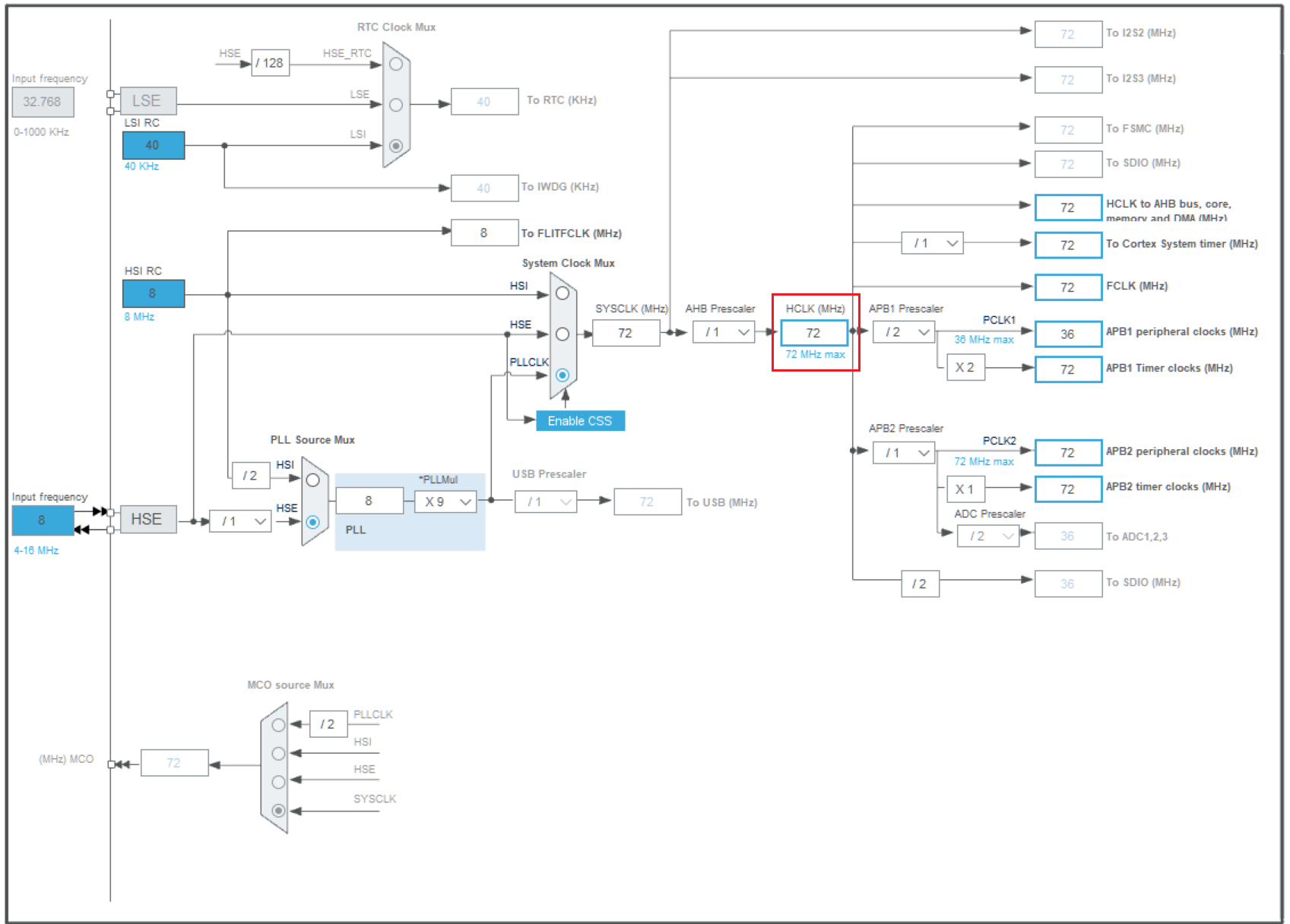

红框处填写72MHz，软件自动推算

5.Project Manager

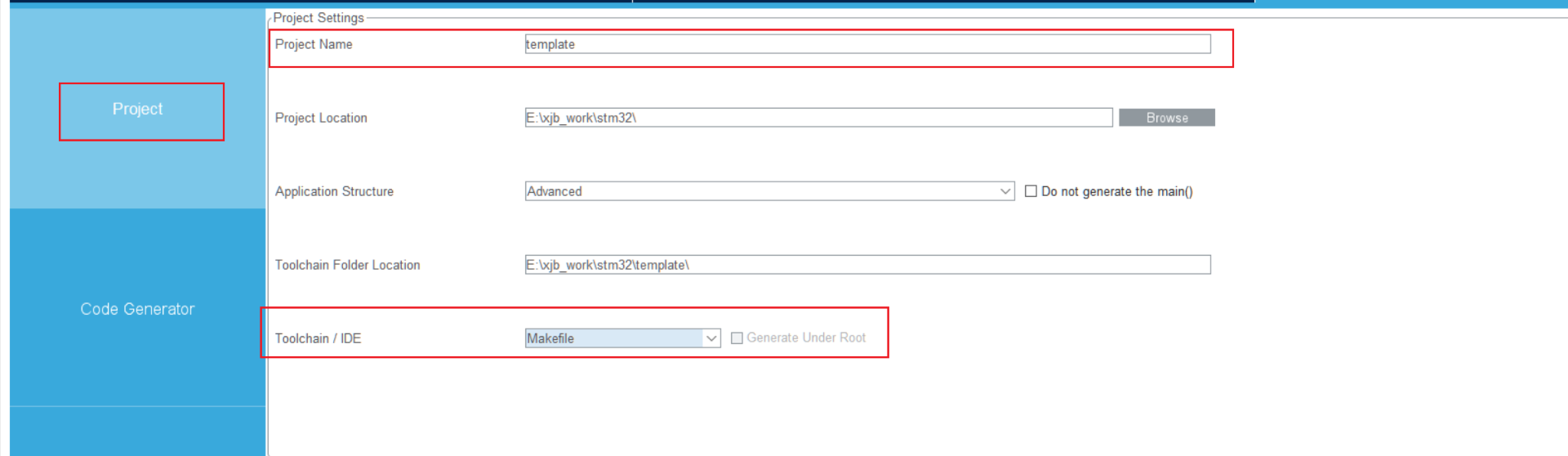

Project配置

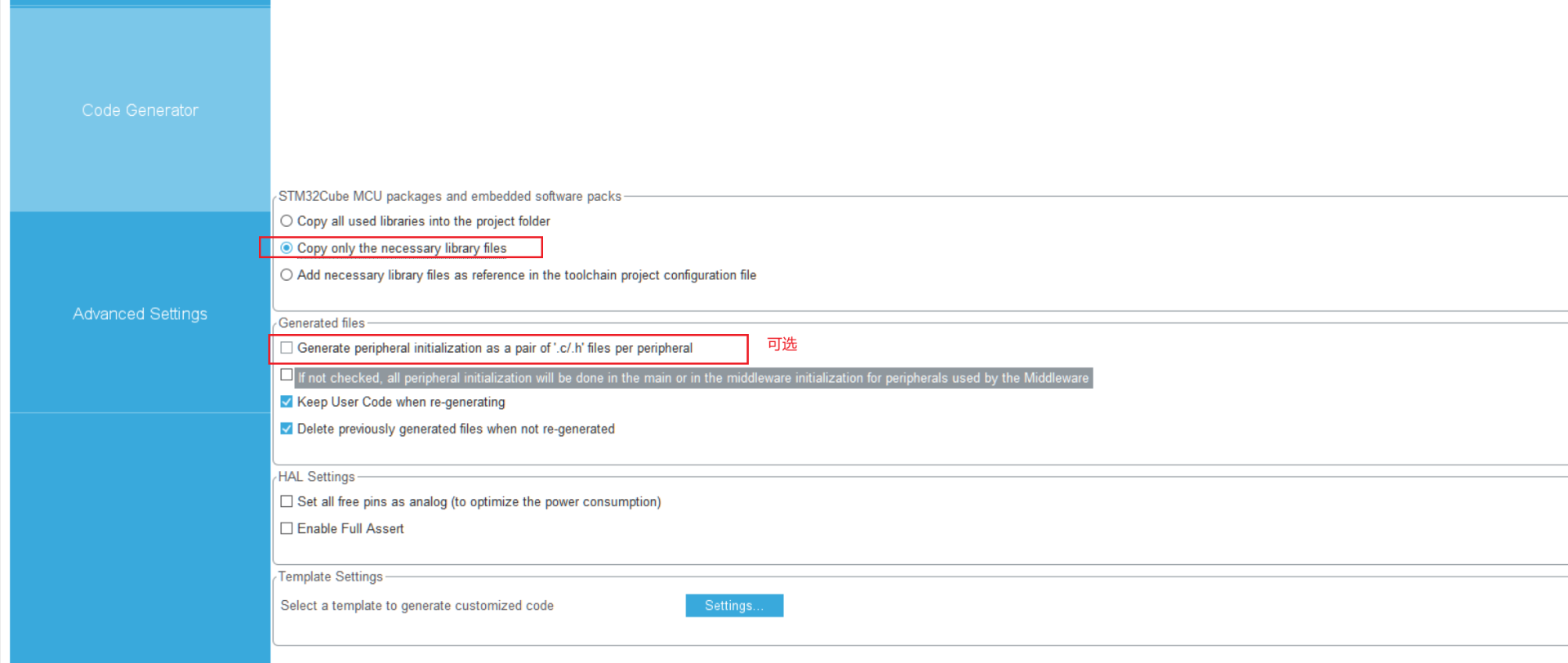

Code Generator配置

选择Copy only the necessary library files

6.右上角点击GENERATE CODE

2.使用VSCODE创建platformio配置

1.在创建好的工程中创建platformio.ini文件

这些配置都可以参考Makefile中的配置，这也是stm32cubemx生成Makefile的原因，主要是去掉framework的配置，增加build_flags的配置用来查找头文件，src_files用来查找源文件，ldscript指示链接文件；后续有一些middleware加入，比如RTOS，也可以参考Makefile直接加到platformio.ini中

; PlatformIO Project Configuration File
;
;   Build options: build flags, source filter
;   Upload options: custom upload port, speed and extra flags
;   Library options: dependencies, extra library storages
;   Advanced options: extra scripting
;
; Please visit documentation for the other options and examples
; https://docs.platformio.org/page/projectconf.html

[env:genericSTM32F103ZE]
platform = ststm32
board = genericSTM32F103ZE
build_flags =
	-D STM32F103xE
	-D USE_HAL_DRIVER
	-ICore/Inc
	-IDrivers/CMSIS/Include
	-IDrivers/CMSIS/Device/ST/STM32F1xx/Include
	-IDrivers/STM32F1xx_HAL_Driver/Inc
	-IDrivers/STM32F1xx_HAL_Driver/Inc/Legacy
src_filter = +<Core/Src> +<startup_stm32f103xe.s> +<Drivers/> +<Middlewares>
board_build.ldscript = ./STM32F103ZETx_FLASH.ld
upload_protocol = stlink
debug_tool = stlink

[platformio]
src_dir = ./

2.保存后platformIO自动创建工程

如果没有自动保存，尝试打开platformIO的控制面板

3.修改Main.c，加入led闪烁代码

  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
    HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin);
    HAL_Delay(500);
  }
  /* USER CODE END 3 */

3.编译、烧录、调试

编译和烧录以及查看串口

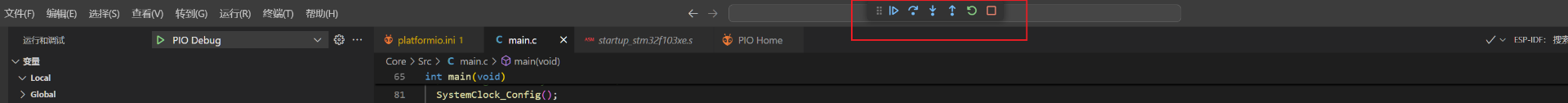

调试

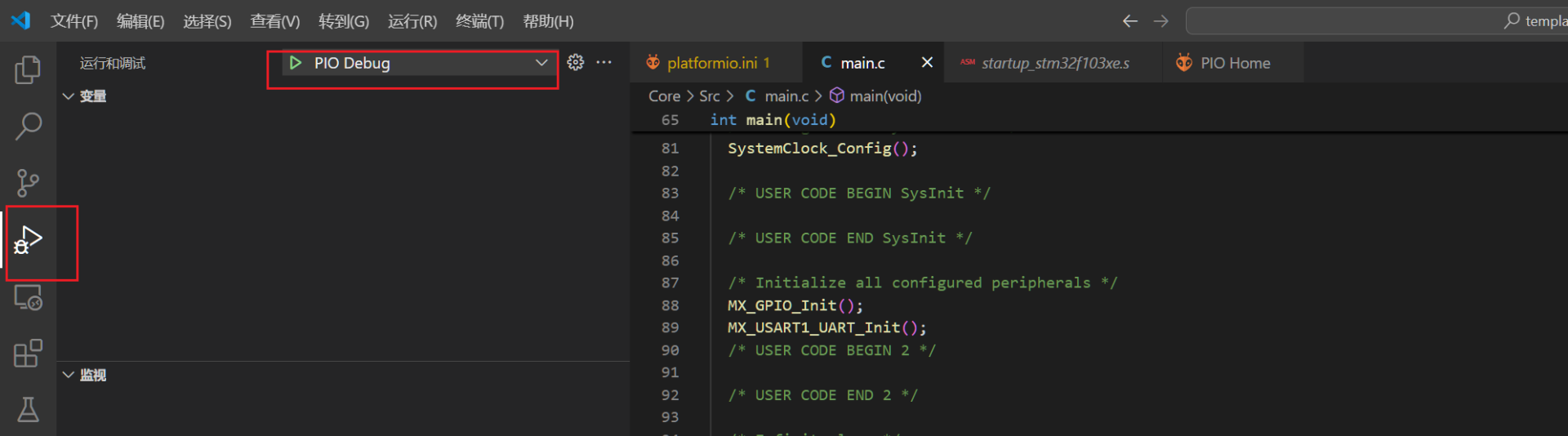

或者使用vscode的调试按钮

4.添加第三方库，比如lvgl

使用platformIO的库管理功能添加库，比如lvgl，然后在.pio目录下复制一份lvgl_conf_templat.h为lvgl_conf.h，并修改必要的宏定义

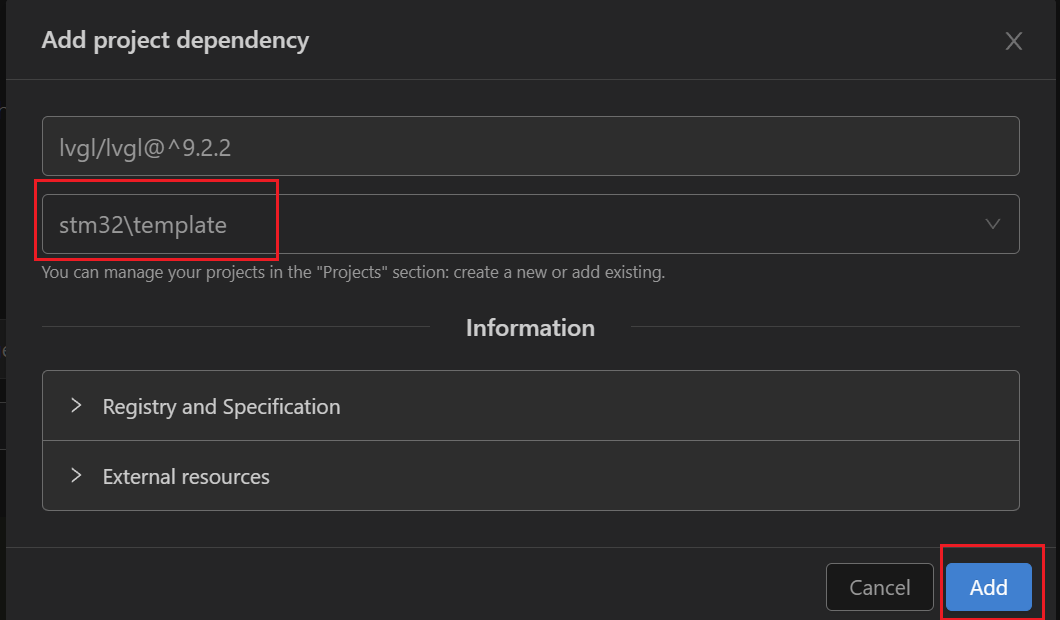

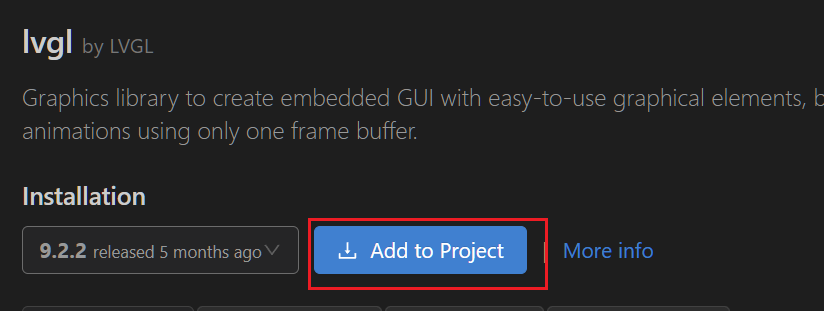

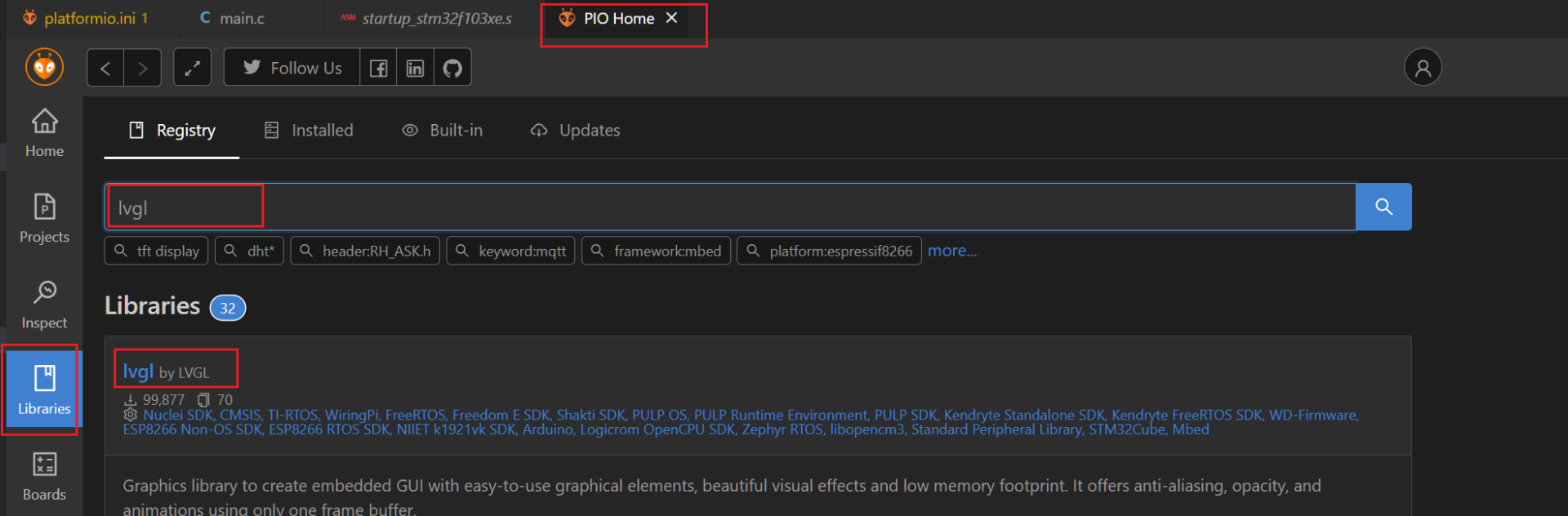

1.打开PlatformIO home,添加lvgl，Add to Project，选择当前工程

添加成功后platformio.ini中会多一行：

lib_deps = lvgl/lvgl@^9.2.2

2.添加lvgl的配置

拷贝.pio目录下lvgl库中的lv_conf_template.h为lv_conf.h

修改lv_conf.h

1. 文件开始的 #if 0 改为 #if 1，以启动相关内容
2. 修改LV_MEM_SIZE 为32 * 1024U，因为STM32F103ZET6的内存只有64KB，不能都给LVGL，这里改一个小一点的值，以便可以编译通过，否则会报错

.pio\build\genericSTM32F103ZE\firmware.elf section .bss' will not fit in region RAM'

修改main.c

添加头文件

/* USER CODE BEGIN Includes */
#include <lvgl.h>
/* USER CODE END Includes */

初始化lvgl：

  /* USER CODE BEGIN 2 */
  lv_init();

  /* USER CODE END 2 */

由此可以实现

• STM32cubeMX建立demo
• PlatformIO管理依赖库，编译下载调试等功能
• VSCODE加MarsCode等工具自动补全，快速编程
