MySQL常用备份工具流程解析

作为DBA都清楚，数据库备份是至关重要的，可以说是拯救数据库最后的灵丹妙药。所以生产系统的数据一定要有备份，当然备份工具和策略的选择也十分重要，直接影响到恢复时的效率。

下面我们就看一下常见的备份工具，以及目前最流行的Percona XtraBackup的备份流程。

一 备份工具介绍

1.1 常见备份工具介绍

MySQL常见的备份工具主要分为三种：

  • 逻辑备份，包含 mysqldump和Mydumper；
  • 物理备份，包含 Mysqlbackup和Percona XtraBackup；
  • binlog备份，包含mysqlbinlog。
    这里先说一下binlog备份，它只是把binlog又复制了一份，并且需要在逻辑备份或者物理备份的基础上才能进行数据恢复，无法单独进行数据恢复。

（1）逻辑备份：mysqldump

mysqldump备份出的文件就是sql文件，其核心就是对每个表执行select，然后转化成相应的insert语句。mysqldump的备份流程大致如下：

  1. 对某个库下所有表加读锁；
  2. 循环备份备份表数据；
  3. 释放读锁；
  4. 循环上面三个步骤；
  5. 备份完毕。

从上面可以看出在mysqldump备份期间，备份到某个数据库时，该数据库下的表都会处于只读状态，无法对表进行任何变更，直到该库下的表备份完毕，这对于线上环境一般是无法接受的。若是指定了--master-data或者 --dump-slave 则会在备份开始时加全局读锁（FLUSH TABLES WITH READ LOCK），直到备份结束。当然我们可以选一个从库进行备份，这样就不会影响线上业务。另外使用mysqldump备份还有一个最大的好处，因为备份出来的是sql语句，所以它支持跨平台和跨版本的数据迁移或者恢复，这是物理备份无法做到的。

但是也正是因为mysqldump备份出来的是sql语句，在使用时要更加注意，否则可能会酿成大祸。例如，使用mysqldump常见的问题有：

  • 本来迁移部分数据到新实例，结果把原有数据删除了；
  • 由于时区问题，发现恢复出来的表和时间相关的数据不对；
  • 在主库导入备份数据后，发现从库没有同步；
  • 由于字符集问题，发现恢复后数据出现了乱码；
  • ...

所以使用mysqldump时一定要了解各个选项的作用，以及确认备份出来的sql文件里会有什么操作，会对现有数据造成什么影响。

Mydumper原理与Mysqldump原理类似，最大的区别是引入了多线程备份，每个备份线程备份一部分表，当然并发粒度可以到行级，达到多线程备份的目的。这里不再单独介绍。

（2）物理备份：Percona XtraBackup

Percona XtraBackup是 Percona 公司开发的一个用于 MySQL 数据库物理热备的备份工具，是基于 InnoDB 的崩溃恢复功能来实现的。它的基本工作原理如下：

  1. 在启动时创建一个redo log拷贝进程，获取并记录当前的日志序列号 (LSN)，从该位点开始持续拷贝有变化的redo log；
  2.  开启idb文件拷贝线程，拷贝 ibdata1，undo tablespaces及所有的ibd文件；
  3. ibd文件拷贝结束，通知调用FTWRL（或加备份锁）；
  4.  备份非 InnoDB 数据（.frm、.MRG、.MYD、.MYI ...... 等文件）；
  5. 备份slave和binlog相关信息；
  6. 刷新日志，拷贝最新的redo log完成后退出日志拷贝线程；
  7. 释放全局锁，记录备份元数据等，备份结束。

Percona XtraBackup在进行恢复时会应用拷贝的redo log，应用已提交的事务，回滚未提交的事物，将数据库恢复到一致性状态。因为Percona XtraBackup备份出来的是物理文件，所以在使用备份出的文件进行恢复或者迁移时，不会像mysqldump那样会存在很多问题。

使用XtraBackup备份时根据备份参数设置不同，对数据库的变更会造成不同程度的影响，具体影响会在下文分析。

（3）备份工具对比

 mysqldumpXtraBackup
库级别备份 ● ●
表级别备份 ● ●
备份部分记录 ● -
增量备份 - ●　
流式备份 - ●
是否锁表 ● -
跨版本迁移 ● -
恢复耗时 较长 较短



通过对比发现，XtraBackup具有对数据库影响小，且能快速恢复的优点，在日常备份中是首选；mysqldump使用相对更加灵活，但是使用是要注意对数据库原有数据的影响。

1.2 备份策略

备份策略主要有：全量备份和增量备份，再加上binlog备份。

 二 XtraBackup备份流程解析

Percona XtraBackup 是目前备份MySQL使用最广泛的工具。在备份过程中，数据库可以进行正常的读写或者其他变更操作，但是偶尔也会遇见备份引起的元数据锁，或提交事务时发现被binlog lock阻塞等情况。下面我们就看一下Percona XtraBackup的备份流程和加锁时机。

说明：以下对Percona XtraBackup 的分析都是基于2.4.23的版本，其他版本会略有差别，但是关键步骤基本相同。

2.1 拷贝redo日志

XtraBackup在备份开始时，会创建一个后台线程，专门用于拷贝数据库的redo log。首先XtraBackup会扫描每组redo log的头部，找出当前的checkpoint lsn，然后从该lsn后顺序拷贝所有的redo log，包括后续新产生的redo log。该线程会一直持续到将非事务表完全拷贝完成，才会安全退出。备份日志输出中会记录拷贝开始时的checkpoint lsn。日志输出如下：



1 InnoDB: Number of pools: 1
2 # 下面的3028328就是开始拷贝的lsn
3 211214 09:56:09 >> log scanned up to (3028328)
4 InnoDB: Opened 4 undo tablespaces
5 InnoDB: 0 undo tablespaces made active
6 xtrabackup: Generating a list of tablespaces

2.2 拷贝ibd文件

在拷贝ibd文件之前，会先扫描数据库的数据文件目录，获取ibdata1，undo tablespaces及所有的ibd文件列表，并会记录相应的 space id，因为在恢复时需要这些 space id来找到对应 doublewrite buffer里页面的内容，以及对应的redo log条目。然后开始循环拷贝ibdata1，undo tablespaces及所有的ibd文件。
这里可通过设置--parallel进行多线程备份，提高物理文件的拷贝效率。不设置则默认为1。

2.3 拷贝非ibd文件

在所有ibd文件拷贝完成后，XtraBackup开始备份非ibd文件。这一部分的逻辑比较复杂，因为备份非ibd文件前需要加锁，具体是否会加锁主要受到--no-lock 参数设置的影响。

2.3.1 no-lock 选项参数说明

若是设置了--no-lock为TRUE，则不会使用"FLUSH TABLES WITH READ LOCK"去加全局读锁，但是若备份过程中对non-InnoDB表执行了DDL或者DML操作， 这会导致备份的不一致，恢复出来的数据就会有问题。所以是不建议将--no-lock为TRUE，默认值是FALSE，也就是在不指定该选项的情况下会在备份非ibd文件前加全局读锁。

下面我们结合源码来看看判断是否加全局锁这部分的具体流程逻辑：

复制代码
 1 /* 备份非ibd文件函数入口 */
 2 backup_start()
 3 {
 4 /* opt_no_lock指的是--no-lock参数 */
 5 if (!opt_no_lock) {
 6 /* 如果设置--safe-slave-backup为TRUE，则会会执行"STOP SLAVE SQL_THREAD"关闭SQL线程，
 7 并等待Slave_open_temp_tables变量为0。*/
 8 if (opt_safe_slave_backup) {
 9 if (!wait_for_safe_slave(mysql_connection)) {
10 return(false);
11 }
12 }
13 /* 调用backup_files函数备份非ibd文件，加了全局读锁还会调用一次。
14 这一次，实际上针对的是--rsync方式 */
15 if (!backup_files(fil_path_to_mysql_datadir, true)) {
16 return(false);
17 }
18
19 history_lock_time = time(NULL);
20 /* 加全局读锁 */
21 if (!lock_tables_maybe(mysql_connection,
22 opt_backup_lock_timeout,
23 opt_backup_lock_retry_count)) {
24 return(false);
25 }
26 }
27 /* 备份非ibd文件 */
28 if (!backup_files(fil_path_to_mysql_datadir, false)) {
29 return(false);
30 }
31
32 ...
33 ...
复制代码

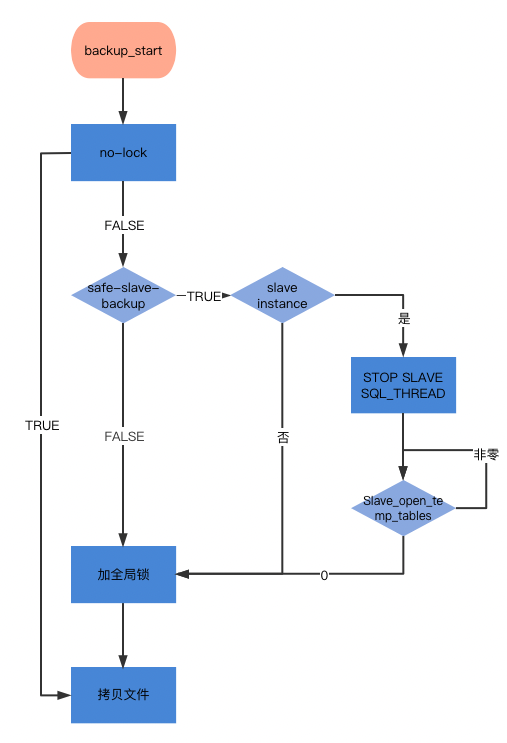

流程图如下：





总结来看：

1）若--no-lock为FALSE（默认值），则先施加全局读锁，然后再进行拷贝文件，另外若 --safe-slave-backup 设置为TRUE ，则会在加全局锁之前关闭SQL_THREAD线程；

2）若--no-lock为TRUE，则不会施加锁，直接进行拷贝文件。

2.3.2 加锁处理逻辑

加锁的逻辑主要由lock_tables_maybe实现,先看一下lock_tables_maybe源代码，如下：

复制代码
 1 /* 加全局锁程序入口 */
 2 lock_tables_maybe(MYSQL *connection, int timeout, int retry_count)
 3 {
 4 /* 若已经执行了 LOCK TABLES FOR BACKUP / FLUSH TABLES WITH READ LOCK ，
 5 或者指定了 --lock-ddl-per-table 选项，返回成功，*/
 6 if (tables_locked || opt_lock_ddl_per_table) {
 7 return(true);
 8 }
 9 /* 若支持备份锁则执行 "LOCK TABLES FOR BACKUP" 加锁 */
10 if (have_backup_locks) {
11 return lock_tables_for_backup(connection, timeout, retry_count);
12 }
13
14 /* 设置加锁超时时间 */
15 if (have_lock_wait_timeout) {
16 char query[200];
17
18 ut_snprintf(query, sizeof(query),
19 "SET SESSION lock_wait_timeout=%d", timeout);
20
21 xb_mysql_query(connection, query, false);
22 }
23 /* flush tables */
24 if (!opt_lock_wait_timeout && !opt_kill_long_queries_timeout) {
25 msg_ts("Executing FLUSH NO_WRITE_TO_BINLOG TABLES...\n");
26 xb_mysql_query(connection,
27 "FLUSH NO_WRITE_TO_BINLOG TABLES", false);
28 }
29 /* 判断等待加锁时间是否超时，若超时返回FALSE。 */
30 if (opt_lock_wait_timeout) {
31 if (!wait_for_no_updates(connection, opt_lock_wait_timeout,
32 opt_lock_wait_threshold)) {
33 return(false);
34 }
35 }
36
37 msg_ts("Executing FLUSH TABLES WITH READ LOCK...\n");
38 /* 若等待了 kill-long-queries-timeout 参数设置的时间后，阻塞加锁的事务还没结束，xtrbackup会将其kill */
39 if (opt_kill_long_queries_timeout) {
40 start_query_killer();
41 }
42 /* 判断galera-info选项设置 */
43 if (have_galera_enabled) {
44 xb_mysql_query(connection,
45 "SET SESSION wsrep_causal_reads=0", false);
46 }
47 /* 加全局读锁 */
48 xb_mysql_query(connection, "FLUSH TABLES WITH READ LOCK", false);
49
50 if (opt_kill_long_queries_timeout) {
51 stop_query_killer();
52 }
53
54 tables_locked = true;
55
56 return(true);
57 }
复制代码

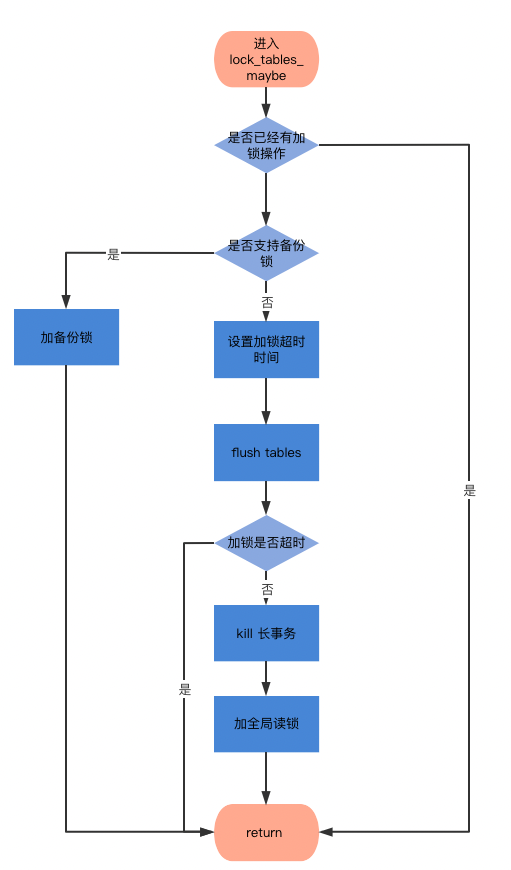

lock_tables_maybe函数简化处理流程如下：





1）若备份实例上已经加锁（ LOCK TABLES FOR BACKUP / FLUSH TABLES WITH READ LOCK）或者设置lock-ddl-per-table 则直接返回；
2）若支持备份锁，则执行LOCK TABLES FOR BACKUP；
3）若不支持备份锁，则执行 FLUSH TABLES WITH READ LOCK。根据相应选项设置，在执行该操作前会判断是否有执行中的DDL/DML，以及等待超时时间，是否kill 对应的未结束的事务等。

从上文中我们还看到一个参数--safe-slave-backup ，该参数的主要作用是：
若是在从库执行的备份操作时设置了该参数，可以防止因从库同步主库操作，而导致XtraBackup长时间请求不到锁而造成备份失败。
--safe-slave-backup选项说明如下：

　　若是设置了 --safe-slave-backup 为TRUE，那么会执行"STOP SLAVE SQL_THREAD"，并等待Slave_open_temp_tables 为零才开始拷贝非ibd文件，Slave_open_temp_tables 为零说明SQL thread执行的事务都已经完成，这样就能保证备份的一致性。并且此时也不会有在执行的事务阻塞XtraBackup施加全局锁。

2.4 备份slave和binlog信息

备份完非ibd文件后，将会备份slave和binlog信息。
1. 如果命令行中指定了 --slave-info ，则会执行 SHOW SLAVE STATUS 获取复制的相关信息并记录到xtrabackup_slave_info文件中，主要包含从库同步到的主库的binlog位点（Relay_Master_Log_File，Exec_Master_Log_Pos）或者GTID值（Executed_Gtid_Set）等。下面是基于GTID复制备份时xtrabackup_slave_info文件记录的复制相关信息：

1 SET GLOBAL gtid_purged='6b7bda9f-15f0-11ec-ba14-fa163ea367a4:1-83, 9841546e-15f0-11ec-9557-fa163e736db4:1';
2 CHANGE MASTER TO MASTER_AUTO_POSITION=1




2. 如果命令行中指定了 --binlog-info ，则会执行 SHOW MASTER STATUS 获取 Binlog 的位置点信息，并记录到xtrabackup_binlog_info文件中。主要信息包含 当前的binlog文件名，binlog位点以及当前的GTID。binlog-info无需显式指定，因为它的默认值为AUTO，如果开启了Binlog，则为ON。xtrabackup_binlog_info文件内容如下：

mysql-bin.000004 2004 6b7bda9f-15f0-11ec-ba14-fa163ea367a4:1-83,9841546e-15f0-11ec-9557-fa163e736db4:1




需要注意，在支持备份锁的实例上备份，指定了 --slave-info 或--binlog-info 均会先施加binlog备份锁（ LOCK BINLOG FOR BACKUP），这会阻塞任何会更改binlog 位点的操作。

2.5 备份结束

备份完数据库的所有文件和binlog等相关信息，备份工作就基本完成了，之后主要执行的操作如下：
1）执行"FLUSH NO_WRITE_TO_BINLOG ENGINE LOGS",将所有的redo log刷盘；
2）停止redo log复制线程
3）释放全局读锁（备份锁），binlog锁；
4）开启SQL_THREAD；
5）拷贝ib_buffer_pool和ib_lru_dump文件；
6）生成配置文件backup-my.cnf；
7）打印备份信息到xtrabackup_info文件，这些信息主要包含备份时使用的参数信息，备份起止时间，binlog位点信息，以及将会回到的lsn点。
下面是xtrabackup_info记录的部分内容：

复制代码
uuid = 057349b8-5c81-11ec-9595-fa163e736db4
name =
tool_name = xtrabackup
tool_command = --defaults-file=/home/3308/etc/my.cnf --user=ivan --password=... --host=127.0.0.1 --port=3308 --backup --binlog-info=ON --target-dir=/home/backup
tool_version = 2.4.7
ibbackup_version = 2.4.7
server_version = 5.7.26-29-log
#备份开始时间
start_time = 2021-12-14 09:56:09
#备份结束时间
end_time = 2021-12-14 09:56:15
lock_time = 0
#binlog，GTID信息
binlog_pos = filename 'mysql-bin.000004', position '71128', GTID of the last change '6b7bda9f-15f0-11ec-ba14-fa163ea367a4:1-83,
9841546e-15f0-11ec-9557-fa163e736db4:1-232'
innodb_from_lsn = 0
# 恢复时会恢复到该lsn的状态
innodb_to_lsn = 2941006
partial = N
incremental = N
format = file
compact = N
compressed = N
encrypted = N
复制代码




三 Percona XtraBackup和锁相关的参数与操作

3.1 相关参数

  • --lock-ddl：若在支持备份锁的实例上指定该选项，则会在备份开始时执行"LOCK TABLES FOR BACKUP",以阻止所有的DDL操作。加锁时间是在拷贝redo log的线程创建前，并持续加锁到dump buffer pool前释放锁。看一下相关的日志：

　　

# 执行LOCK TABLES FOR BACKUP 施加备份锁，阻止DDL操作
18:00:33 Executing LOCK TABLES FOR BACKUP...
xtrabackup version 2.4.23 based on MySQL server 5.7.34 Linux (x86_64)




  • --lock-ddl-per-table：  在备份开始时对每个innodb表施加元数据锁，防止其上的DDL操作。加锁时间也是在拷贝redo log的线程创建前，持续到所有备份工作完成后才释放锁。看一下相关的备份日志：
复制代码
# 开始对所有innodb表施加元数据锁
17:17:21 Initializing MDL on all current tables.
17:17:21 Locking MDL for `mysql`.`engine_cost`
...
17:17:21 Locking MDL for `test`.`promotion_poi`
17:17:21 >> log scanned up to (17361493)
xtrabackup: Generating a list of tablespaces
## 开始备份innodb表
...
...
## 开始备份非innodb表
# 释放元数据锁
17:17:41 Unlocking MDL for all tables

17:17:41 completed OK!
复制代码





加锁对应的函数是mdl_lock_tables，释放锁对应的函数是mdl_unlock_all，主要是执行COMMIT，结束mdl_lock_tables中开启的显式事务，来释放MDL锁。

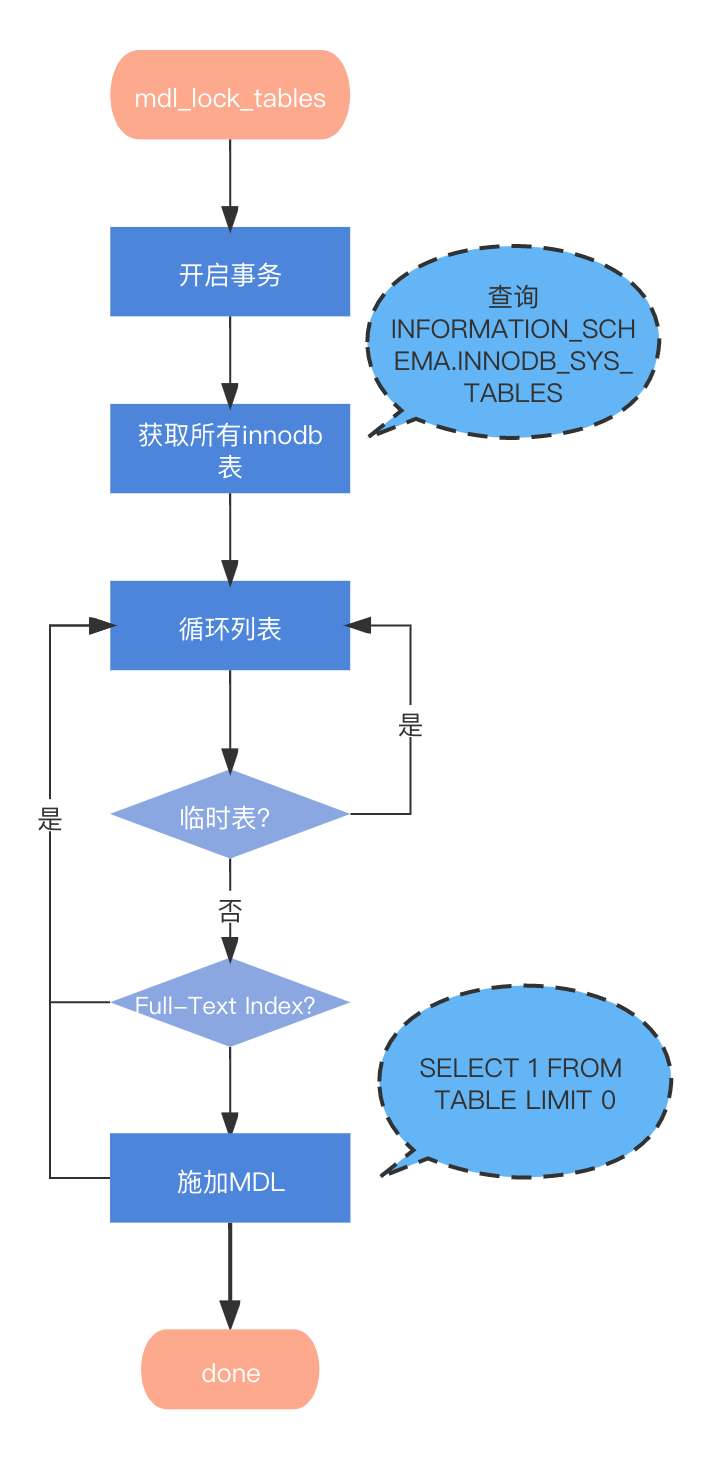

mdl_lock_tables流程如下：





  • --no-lock 详见 2.3.1 节内容


上面参数--lock-ddl和--lock-ddl-per-table是在Percona XtraBackup 2.4.8 之后添加的，因为MySQL 5.7新增了一个叫做 Sorted Index Builds 的功能，这会导致某些DDL操作不记录重做日志而导致备份失败。使用--lock-ddl或--lock-ddl-per-table就会在备份开始时施加锁，阻止DDL操作。
另外，若备份时指定了--lock-ddl或--lock-ddl-per-table，则在备份非ibd文件时就不是再有加锁操作。

3.2 数据库中执行的加锁操作

  • LOCK TABLES FOR BACKUP：使用新的MDL类型锁，用于阻止所有非事务表的DML，以及所有类型表的DDL操作，但是不影响无锁情况的select操作和对事务表的DML操作。在LOCK TABLES FOR BACKUP 下执行DDL或者对非事务表执行DML，则会被堵塞，执行show processlist 可以看到被阻塞线程状态为Waiting for backup lock。
  • LOCK BINLOG FOR BACKUP：使用的是另一种新的MDL类型锁，用于阻止所有可能更改二进制日志位置或 Exec_Master_Log_Pos 或 Exec_Gtid_Set的操作。在 LOCK BINLOG FOR BACKUP下执行任何会更改 binlog 位点的操作都会被阻塞，执行show processlist 可以看到被阻塞线程状态为Waiting for binlog lock。
  • FLUSH TABLES WITH READ LOCK简称(FTWRL)：关闭所有打开的表并使用全局读锁锁定所有数据库的所有表，这时数据库处于**只读状态**，任何DDL/DML操作都会被阻塞。执行show processlist 可以看到被阻塞线程状态为Waiting for global read lock。另外，由于FTWRL需要关闭表，如有大查询，会导致FTWRL等待，进而导致DML/DDL堵塞的时间变长。即使是备库，也有SQL线程在复制来源于主库的更新，上全局锁时，会导致主备库延迟。

注意， LOCK TABLES FOR BACKUP和LOCK BINLOG FOR BACKUP 语句只有在支持备份锁的实例上才会执行，Percona Server for MySQL已经在5.6.16-64.0版本开始支持这种更加轻量的备份锁。

四 思考

Q1: 使用XtraBackup备份的文件进行恢复时，恢复到哪个时间点？
A：恢复到执行LOCK BINLOG FOR BACKUP或FLUSH TABLES WITH READ LOCK的时间点，因为这时任何改变binlog位点的操作都会被阻塞，redo log和binlog 是一致的。

Q2: 在开启binlog的情况下，MySQL的奔溃恢复是同时依赖binlog和redo log这两种日志的，为什么XtraBackup 不用备份binlog？
A：因为在备份中有执行LOCK BINLOG FOR BACKUP/FLUSH TABLES WITH READ LOCK，阻止了任何改变binlog位点的操作，这样只需要根据redo log将有commit log 的事务提交，没有commit log的事务进行回滚即可。

Q3: 使用Percona XtraBackup备份完成后redo的位点是和binlog是一样还是比binlog多一些？

A：通过分析备份流程可以发现备份binlog位点信息（加binlog锁）是发生在停止redo拷贝线程前，而释放锁是在停止redo拷贝线之后，所以redo log会多一些。锁住了binlog保证了在该binlog位点前已经提交的事务的redo log都有commit log的信息，未提交的事物也就没有对应的commit log的信息，即便在锁住binlog后有Innodb表新的DML产生的redo log，但是事务无法提交，也就没有commit log的信息的，最后在回放的过程中对没有commit log的事务进行回滚就可以了。

Q4：Percona XtraBackup什么时候会加锁，以及影响加锁时间长度的因素有哪些？
A：上面进行了分析，加锁操作只在备份非ibd文件时执行，加锁时长主要和非事务表的数量和大小有关，非事务表的数量越多，体积越大，拷贝文件所用的时间越长，那么加锁时间也就越长。也会和redo log生成的速度有关，只是redo log刷盘受到多个因素的影响，未及时刷盘的redo log一般很小。

Q5：Percona XtraBackup 和mysqldump选择哪个更好？

A：通过上面的的解析，若是整个实例备份，首先选择Percona XtraBackup，因为对数据库的影响最小。若只是备份某个库表，这个就要视数据量而定，若数据量不大可以使用mysqldump。注意，对数据库做备份时最好选择业务连接最少的从库，因为备份也会消耗一定的资源，避免影响业务，
