DDD建模案例

燃气抄表计费场景每月末，燃气公司制定抄表计划并批量生成抄表任务，抄表任务通过工单的形式下发到抄表人员到客户现场抄表，抄表完成之后给客户应收账单，客户可以现场缴费或者延后通过在线自助缴费。下面以此案例描述建模步骤。

1 描述业务场景

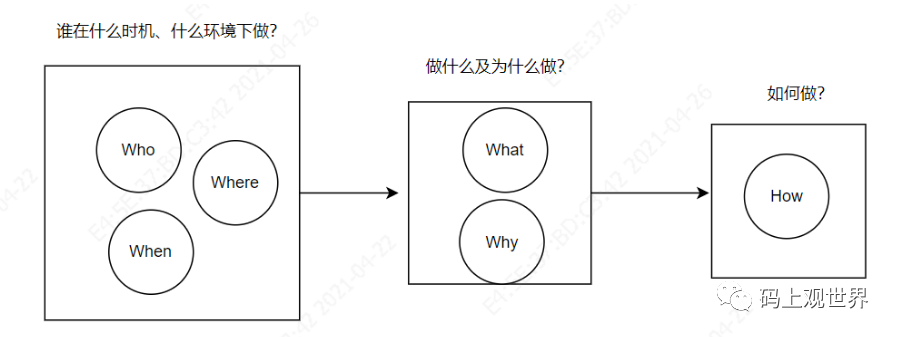

用5W2H进行分析：用户（WHO）在什么环境（WHERE）下遇到什么时机（WHEN）因为什么（WHY）产生什么目标（WHAT），继而通过什么方法（HOW）去达成目标。大部分场景不需要考虑HOW MUCH。

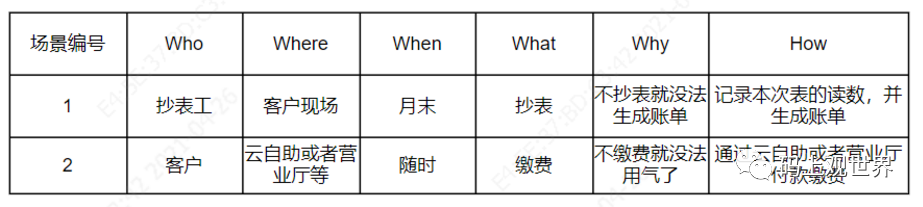

通过本案例的分析，可以得到以下需求场景清单：

2 梳理业务流程

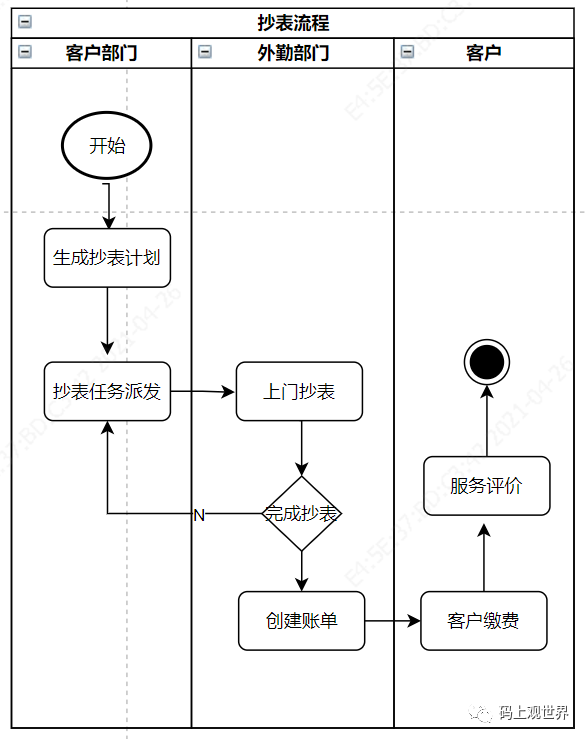

在得到场景清单后，我们把各个场景串联起来用业务流程的方式表达出来：







3 寻找时标性对象

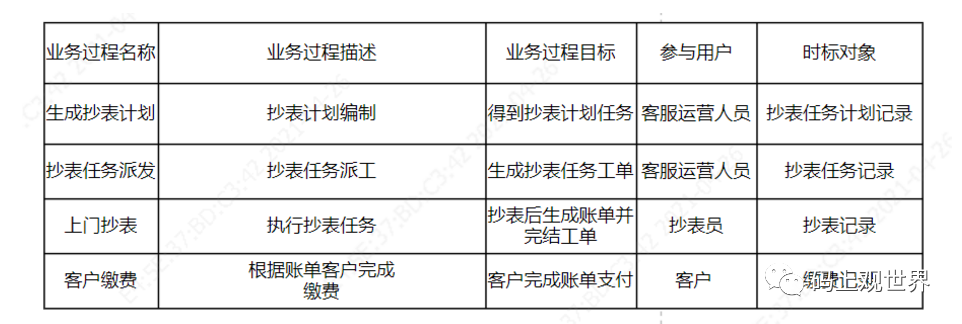

时标性对象对应到时刻-时段原型，是我们关心的可追溯的业务事件。通过将业务流程分解到业务过程的最小粒度来寻找，然后绘制以下格式的表格：

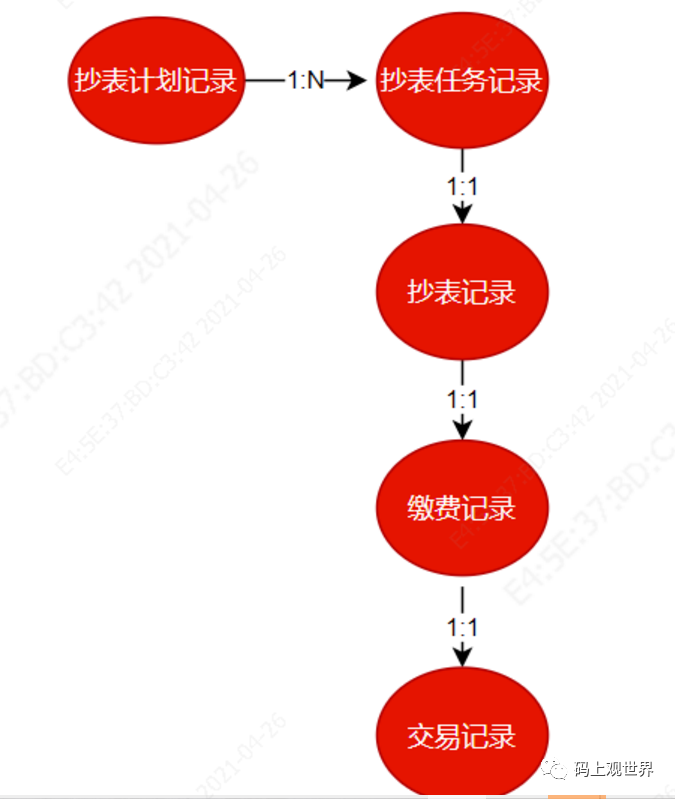

接着将这些时标性对象（用红色标记）的关系描述出来，就得到了领域模型的骨干：









4 寻找时标对象周围的“人、地、物”

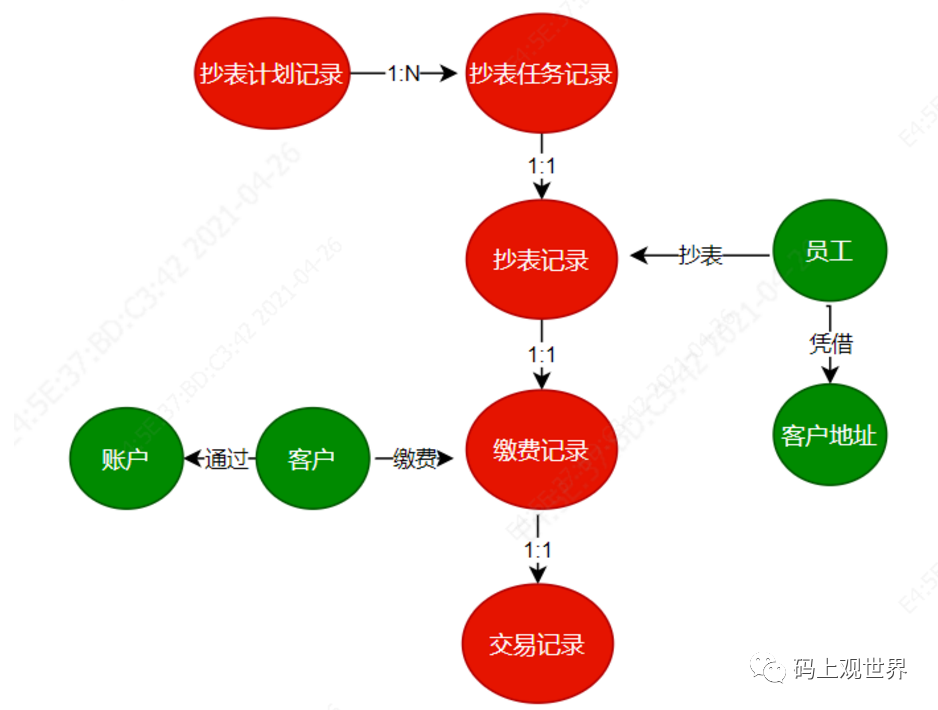

在“时标”对象周围的用绿色所表示的“人、地、物”概念，如下图所示：







5  抽象“角色”

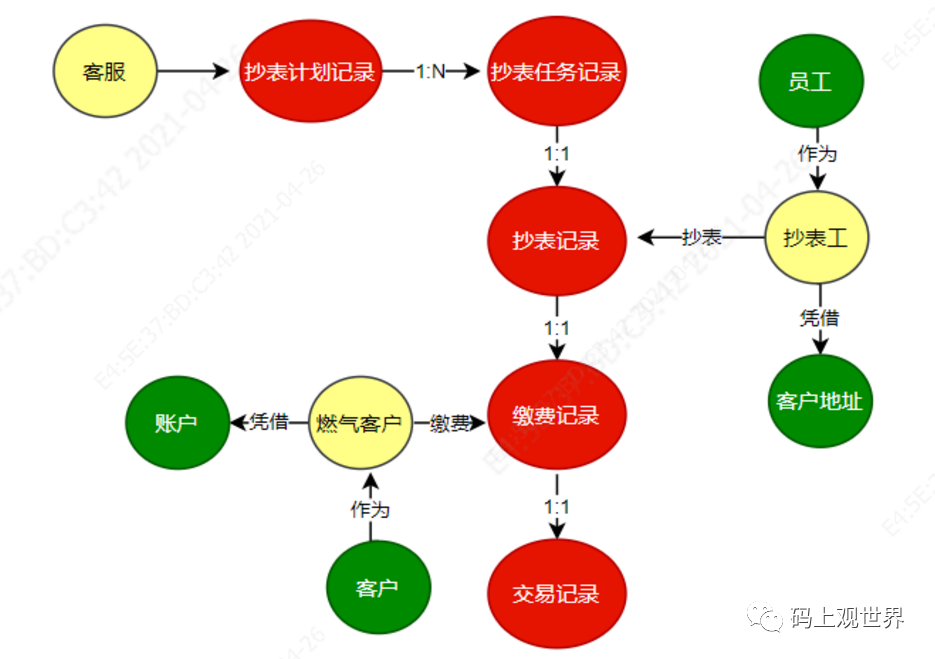

在上图中插入用黄色所表示的“角色”概念，如下图所示：







6 补充“描述”信息

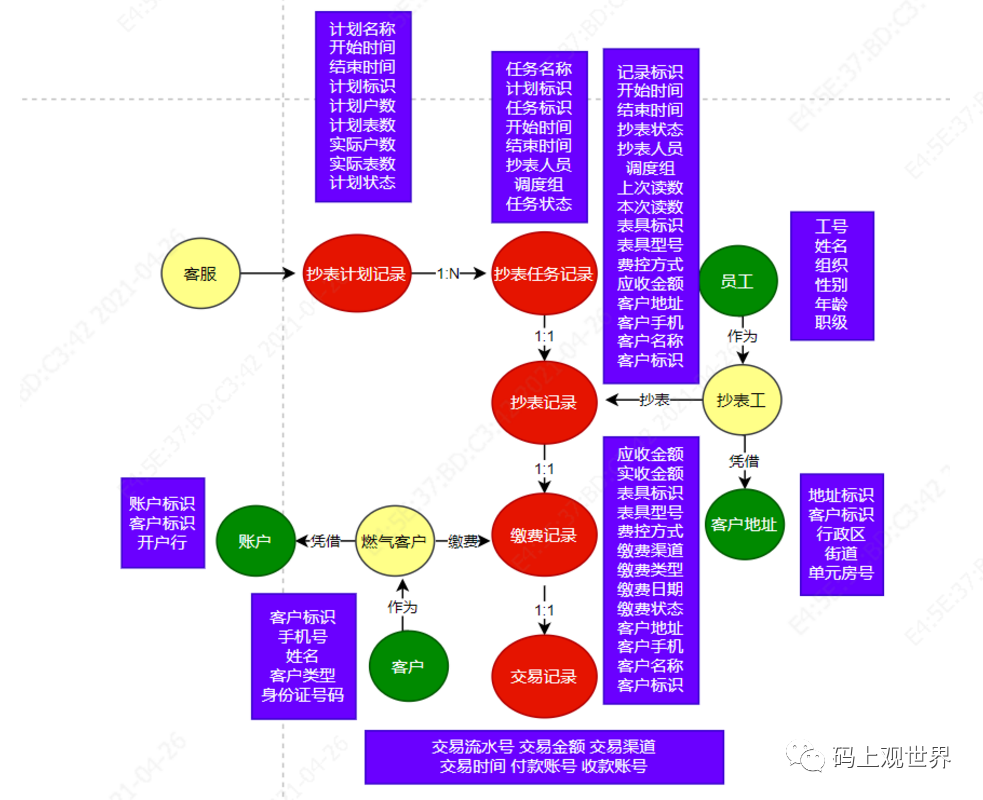

在上图中插入用蓝色所表示的“描述”概念，描述对象包括“人、地、物”和时标对象，如下图所示：







7 划分限界上下文

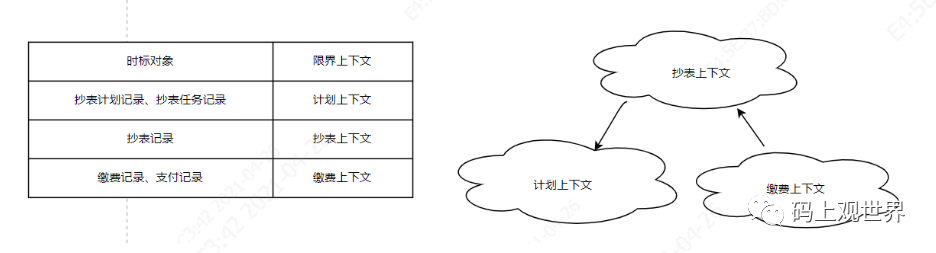

在本案例中，抄表缴费属于核心业务，将业务过程中的时标对象都划分到核心子域，但核心子域解决的问题有所不同，比如抄表计划和抄表任务指派属于抄表前期规划阶段，参与人员同其他阶段都不同，因此将其划分到计划上下文。同样，抄表记录属于抄表的实施阶段，划分到抄表上下文，缴费属于抄表后期阶段，划分到缴费上下文，如下图：







8 确定聚合及聚合根

在每个上下文中，对时标对象中的概念按照相近原则划分为不同的组，形成新的聚合，然后选出聚合根作为与外界交互的代表。比如抄表时标对象产出的核心数据是待缴费的应收账单，关联对象涉及到抄表员、客户和表具，而其他暂时无法分组的概念或属性独立为值对象，待需求需要的时候进一步处理。浅绿色代表聚合根，下图所示：

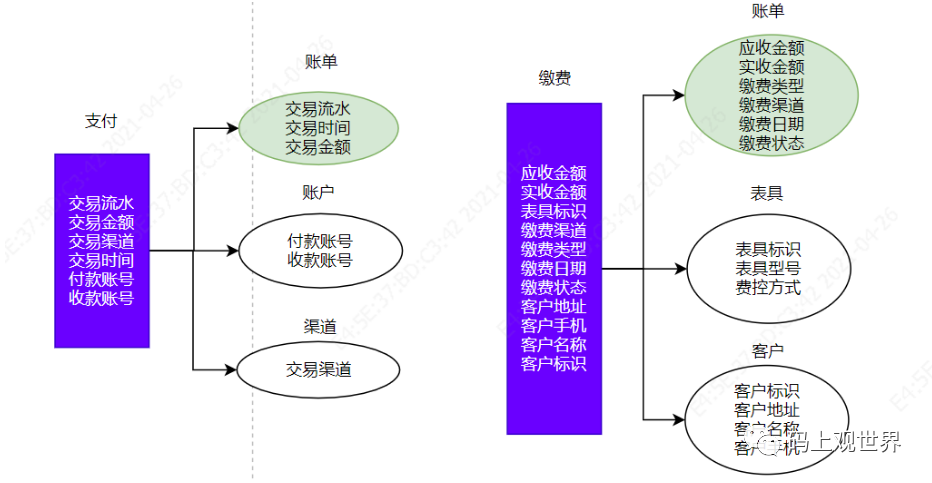

同理，继续寻找其他上下文中的聚合和聚合根，如缴费和支付：









注意上图中支付和缴费、抄表都涉及到账单聚合根，但是因为账单关注的点有所区别，比如抄表关心的是应收账单，缴费关心的是实收账单，支付账单关心的是无业务含义的交易流水和交易账号，不同关注点通过限界上下文隔离。

9 优化调整子域划分

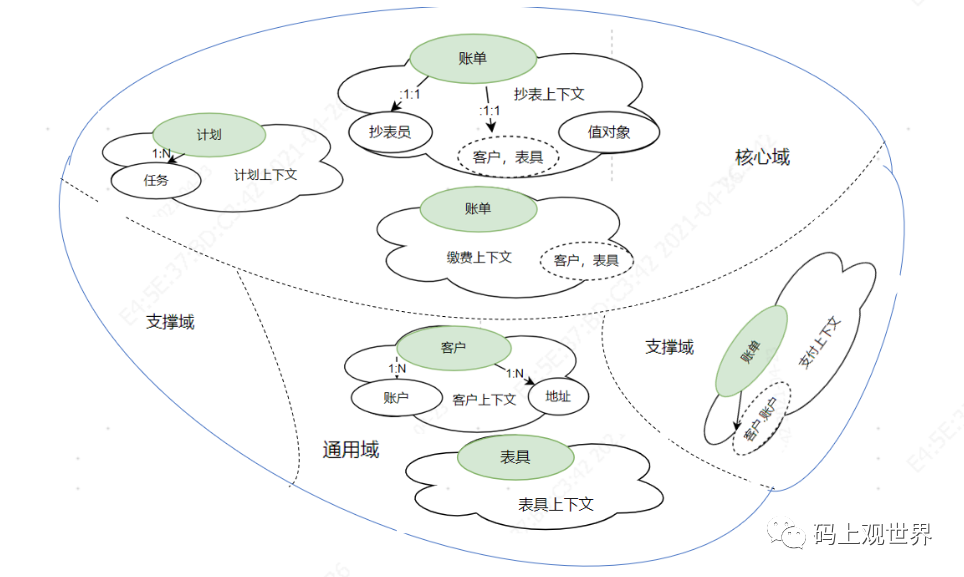

通过聚合的过程我们发现，客户和表具在多个上下文中公用，是可以将其独立出来，作为共享上下文，划分到通用子域中。另外，在缴费环节，因为支付通常作为基础功能，支撑着缴费等支付相关业务，因此也划分到独立的支撑子域，调整后的子域限界上下文如图，其中虚线椭圆标识的客户、表具属于共享子域：







参考资料



《Java Modeling in Color with UML》

《实现领域驱动设计》

《领域驱动设计精粹》

《复杂软件设计之道：领域驱动设计》

《领域驱动设计》（Thoughtworks洞见）

《Object Design: Roles, Responsibilities, and Collaborations》

https://www.artima.com/articles/the-dci-architecture-a-new-vision-of-object-oriented-programming

https://insights.thoughtworks.cn/port-and-adapter-architecture/

https://culttt.com/2014/12/10/modules-domain-driven-design/

https://insights.thoughtworks.cn/paper-pen-modeling/
