iOS绘图系统UIKit与Core Graphics
概述
iOS主要的绘图系统有UIKit，Core Graphics，Core Animation，Core Image，Open GL等，本片博文主要介绍UIKit与Core Graphics的绘图系统。
关于UIKit
iOS中的原生控件以UI前缀开头的类名都是由UIKit绘制的。可以说我们进行开发打交道最多的就是UIKit这个框架。
关于Core Graphics
Core Graphics是iOS主要的绘图系统，可以在屏幕，图层，位图，PDF或者打印机上绘制。在iOS中以CG前缀的类都属于Core Graphics框架。
UIKit绘图系统
视图绘制
- 视图绘制的周期
所有绘制的视图都发生在主线程，如果在主线程进行耗时操作的话会阻碍绘制的更新，不能把主视图的绘图操作放到其他线程中，这对于当前的UIKit是线程不安全的。如果在其他线程对主视图进行绘制会导致绘制出错或崩溃。 - 视图绘制的方法
setNeedsDispaly如果对视图调用setNeedsDispaly方法，它会标记成为需要刷新并且在下一绘图周期中重新绘制，不过大部分UIKit视图会在数据发生变化时自动进行重绘操作，因此除非想要在视图上自定义绘图，其他情况并不需要调用setNeedsDispaly方法。
通过UIKit绘图
UIKit通过UIRectFrame和UIRectFill可以进行一些简单的绘制矩形的方法，如果想要绘制任意图形需要用到UIBezierPath进行绘制，但是UIKit对一些高级的特性依然无能为力比如阴影、渐变等效果。UIBezierPath可以绘制任意的曲线和线条，因为UIBezierPath拥有处理大部分线条、弧线、矩形、椭圆的简单方法，因此UIBezierPath可以快速绘制大部分形状。- 绘图在系统提供的图形上下文中完成后会调用
drawRect:方法，所以我们自定义绘图操作需要写在drawRect:方法里。

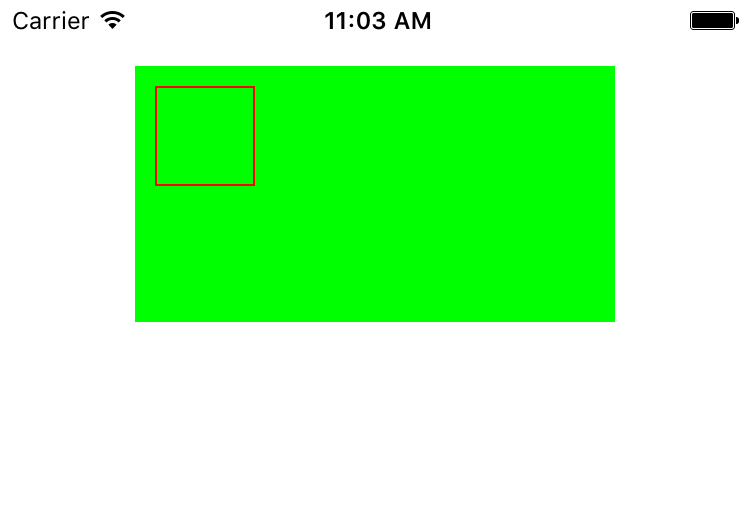

UIRectFrame与UIRectFill简单的实现
- (void)drawRect:(CGRect)rect {
[[UIColor greenColor] setFill]; //设置填充颜色
UIRectFill(rect); //设置填充区域
[[UIColor redColor] setStroke]; //设置线条颜色
UIRectFrame(CGRectMake(10, 10, 50, 50)); //设置矩形区域
}实现效果

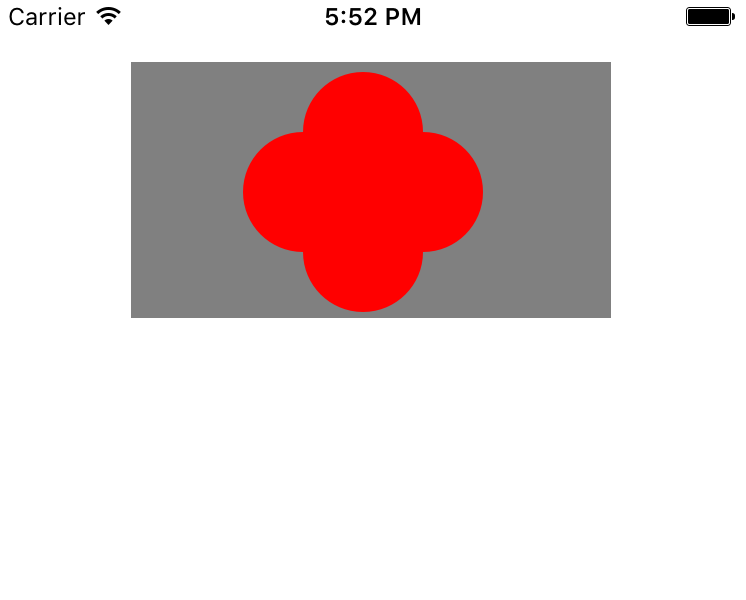

UIBezierPath的实现
- (void)drawRect:(CGRect)rect {
CGSize size = rect.size;
[[UIColor grayColor] setFill];
UIRectFill(rect); //设置一个背景色
CGFloat margin = 10; //图像距离矩形上下边框宽度
CGFloat radius = rintf(MIN(size.height-margin, size.width-margin)/4);
//确保圆弧能够完整的画在矩形框内，以矩形框最小的边长1/4画为半径画圆弧
CGFloat xOffset,yOffset;
CGFloat offset = rintf((size.height - size.width)/2);
if (offset>0) {
xOffset = rint(margin/2);
yOffset = offset;
}
else
{
xOffset = -offset;
yOffset = rint(margin/2);
}
[[UIColor redColor] setFill];
UIBezierPath *path = [UIBezierPath bezierPath];
[path addArcWithCenter:CGPointMake(radius * 2+xOffset, radius+yOffset) //圆弧的中心
radius:radius //圆弧的角度
startAngle:-M_PI //开始的角度
endAngle:0 //结束的角度
clockwise:YES]; //画圆弧的方向(YES--顺时针，NO--逆时针)
[path addArcWithCenter:CGPointMake(radius * 3+xOffset, radius*2+yOffset)
radius:radius
startAngle:-M_PI_2
endAngle:M_PI_2
clockwise:YES];
[path addArcWithCenter:CGPointMake(radius * 2+xOffset, radius*3+yOffset)
radius:radius
startAngle:0
endAngle:M_PI
clockwise:YES];
[path addArcWithCenter:CGPointMake(radius +xOffset, radius*2+yOffset)
radius:radius
startAngle:M_PI_2
endAngle:-M_PI_2
clockwise:YES];
[path closePath];
[path fill];
}实现效果
Core Graphics绘图系统
Core Graphics通过CGPath绘制简单的实现
-(void)drawRect:(CGRect)rect
{
[[UIColor grayColor] setFill];
UIRectFill(rect); //设置背景色
CGContextRef ctx = UIGraphicsGetCurrentContext(); //获取当前上下文
CGContextSetStrokeColorWithColor(ctx, [[UIColor redColor] CGColor]); //设置线条颜色
CGContextSetLineJoin(ctx, kCGLineJoinRound); //设置两条线条连接点样式
CGContextSetLineWidth(ctx, 5); //设置线条宽度
CGMutablePathRef path = CGPathCreateMutable(); //创建路径
CGPathMoveToPoint(path, nil, 10, 10); //设置路径起始点
CGPathAddLineToPoint(path, nil, 100, 100); //移动到指定的Point
CGPathAddLineToPoint(path, nil, 200, 10);
CGContextAddPath(ctx, path); //添加路径到当前上下文
CGPathRelease(path); //释放路径
CGContextStrokePath(ctx); // 绘制当前上下文
}实现效果
注意
Core Graphics属于Core Fundation框架，Core Fundation不能ARC管理内存。所以Core Foundation对象需要手动释放，即便启用了ARC。
iOS绘图Tip
关于Core Graphics坐标
在drawRect:方法中，Core Graphics绘制的东西是上下颠倒的，我们正常是以左上角坐标原点，而Core Graphics默认的是以左下角为坐标原点。如果想让Core Graphics绘制的图像以我们常用的左上角坐标原点，只要在drawRect:方法中通过UIGraphicsGetCurrentContext()返回的上下文一切就正常了。如果使用自己创建的上下文，发现坐标是以左下角则需要进行以下操作：
CGContextTranslateCTM(ctx, 0,rect.size.height); //rect.size.height --- 当前view的高度
CGContextScaleCTM(ctx,1,-1); //x轴坐标不变，y轴坐标取反管理图形上下文
CGContextSaveGState
绘图系统在调用drawRect:方法时创建的图形上下文中包括大量信息，绘图的颜色，线条的宽度，字体大小等。当此时某一时刻想更改这些信息，但是过后还想恢复之前的状态就需要用到CGContextSaveGState来保存之前的状态。CGContextRestoreGState
用来恢复之前由CGContextSaveGState保存的状态UIGraphicsPushContext
UIKit绘制时只会对栈顶的context进行操作，所以当要绘制一个上下文时要把这个上下文push到管理上下文堆栈的栈顶。UIGraphicsPopContext
当绘制一个上下时要进行Push后才能操作，当绘制结束时需要Pop出栈。UIGraphicsBeginImageContext
UIGraphicsBeginImageContext是对UIGraphicsPushContext和UIGraphicsPopContext操作的封装，负责将旧的上下文入栈，为新的上下文分配内存，创建新的上下文，翻转坐标系，并作为当前上下文使用。
CGContextSaveGState与CGContextRestoreGState简单实现
-(void)drawRect:(CGRect)rect
{
CGContextRef ctx = UIGraphicsGetCurrentContext();
CGContextSetStrokeColorWithColor(ctx, [UIColor redColor].CGColor); //设置绘制颜色
CGContextSetLineWidth(ctx, 10); //设置线条宽度
CGContextMoveToPoint(ctx, 10, 10);
CGContextAddLineToPoint(ctx, 100, 10);
CGContextStrokePath(ctx);
CGContextSaveGState(ctx); //保存当前上下文状态
CGContextSetStrokeColorWithColor(ctx, [UIColor blackColor].CGColor); //设置绘制颜色
CGContextSetLineWidth(ctx, 5); //设置线条宽度
CGContextMoveToPoint(ctx, 10, 30);
CGContextAddLineToPoint(ctx, 100, 30);
CGContextStrokePath(ctx);
CGContextRestoreGState(ctx); //取出之前保存的上下文状态
CGContextMoveToPoint(ctx, 10, 50);
CGContextAddLineToPoint(ctx, 100, 50);
CGContextStrokePath(ctx);
}实现效果
UIGraphicsBeginImageContext使用
- (void)viewDidLoad {
[super viewDidLoad];
UIImageView *imageView = [[UIImageView alloc] initWithFrame:CGRectMake(100, 100, 100, 100)];
imageView.image = [self creatImage];
[self.view addSubview:imageView];
}
-(UIImage *)creatImage
{
const CGFloat kImageWidth = 100;
const CGFloat kImageHeight = 100; //设置图片尺寸
NSDictionary *attributeDic = @{NSFontAttributeName:[UIFont systemFontOfSize:14],NSForegroundColorAttributeName:[UIColor redColor]}; //设置字体属性
UIGraphicsBeginImageContext(CGSizeMake(kImageWidth, kImageWidth)); //创建上下文
[@"GGGHub" drawInRect:CGRectMake(0, 0, kImageWidth, kImageHeight)
withAttributes:attributeDic]; //把文字绘制到当前上下文
CGImageRef textImage = UIGraphicsGetImageFromCurrentImageContext().CGImage;
UIGraphicsEndImageContext(); //绘制结束
return [UIImage imageWithCGImage:textImage];
}实现效果
