目标

通过接口组件，获取MQTT数据，并且给到图形组件，动态修改位置、外观等属性。
在线简单编辑（完整需登录）

步骤

新建

略。参见1新建。命名为"MQTT数据给图形"。

拖放组件

拖入不规则图形（绘制五角星）、接口组件并设置属性：

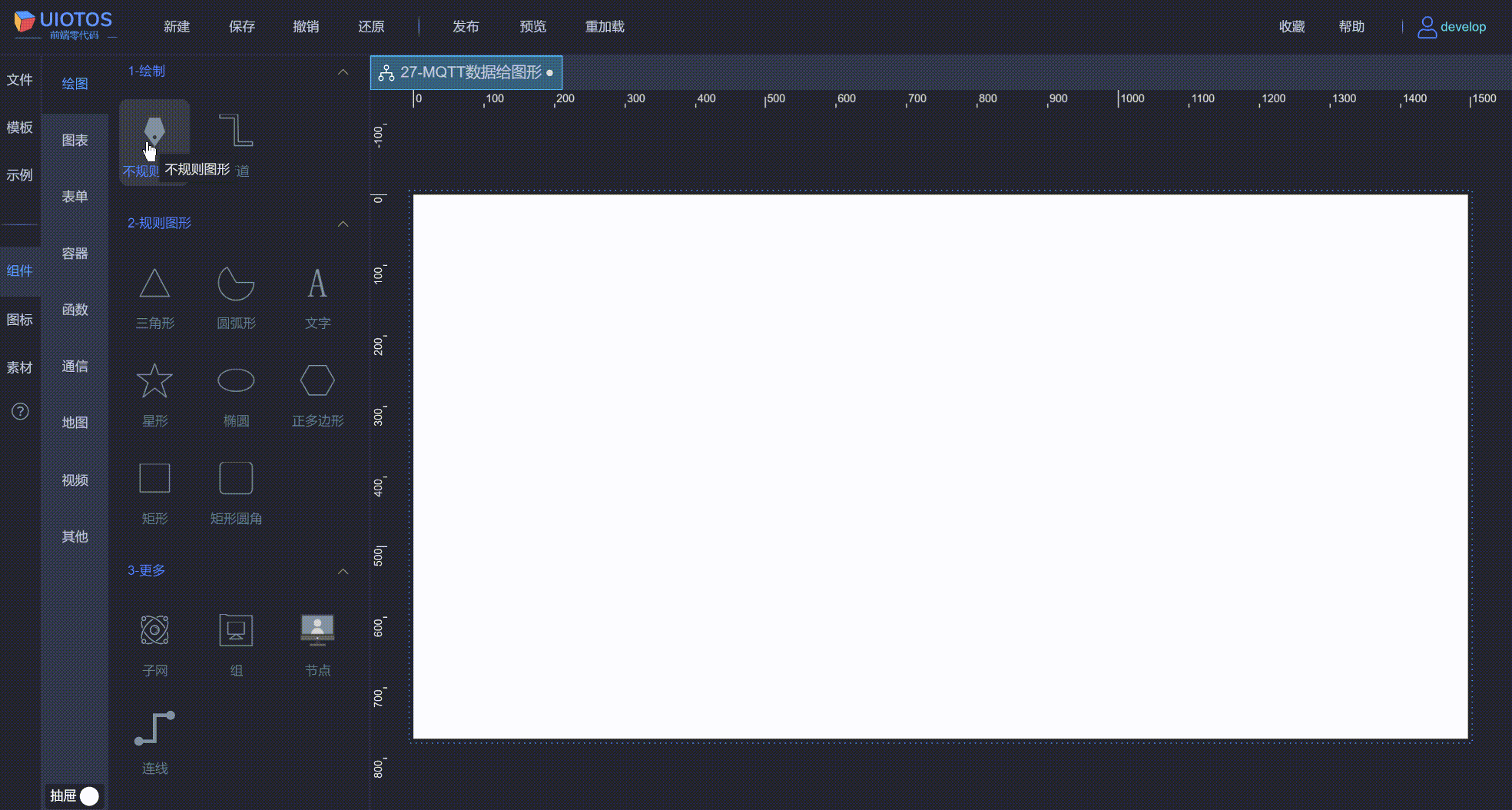

步骤1：点击不规规则图形> 先绘制五角星，再属性设置，（参见使用方法）

背景

边框

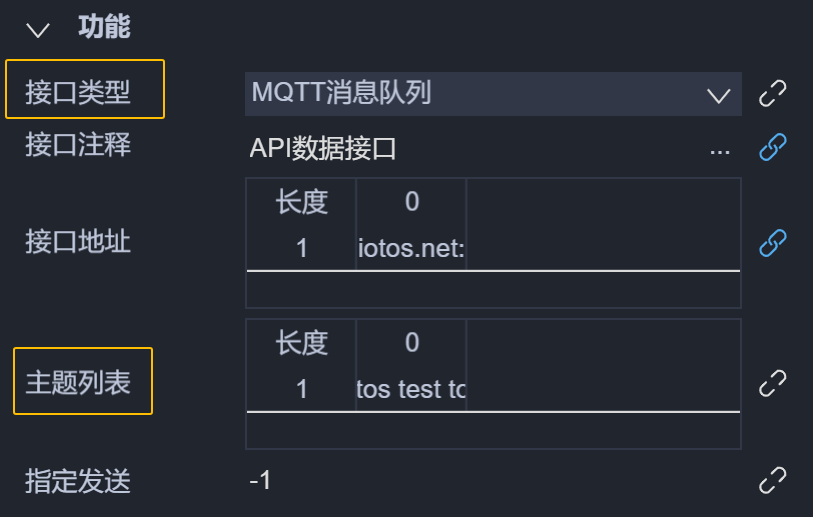

步骤2：拖入接口，设置如下：


MQTT设置

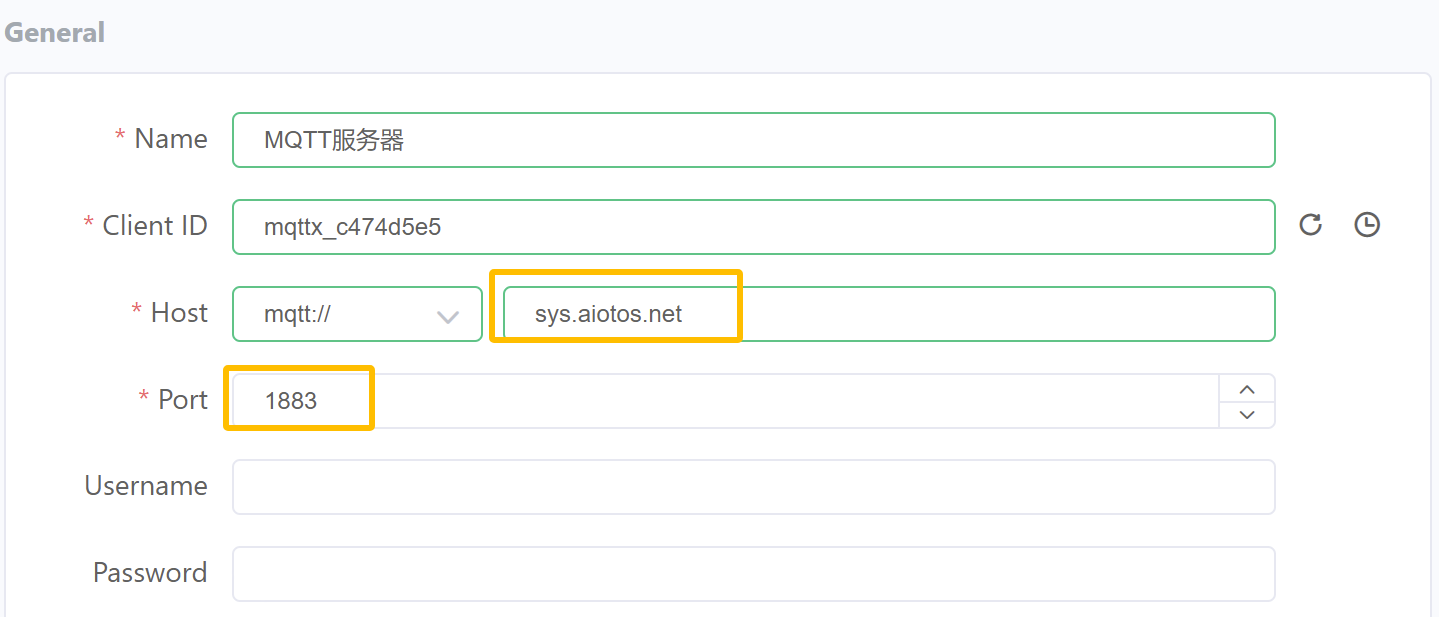

  1. 设置

Host：mqtt://sys.aiotos.net

Port：1883
2. 连接

点击右上角image.png，连接成功后，提示image.png，右上角变成image.png，代表连接成功。

  1. 主题设置

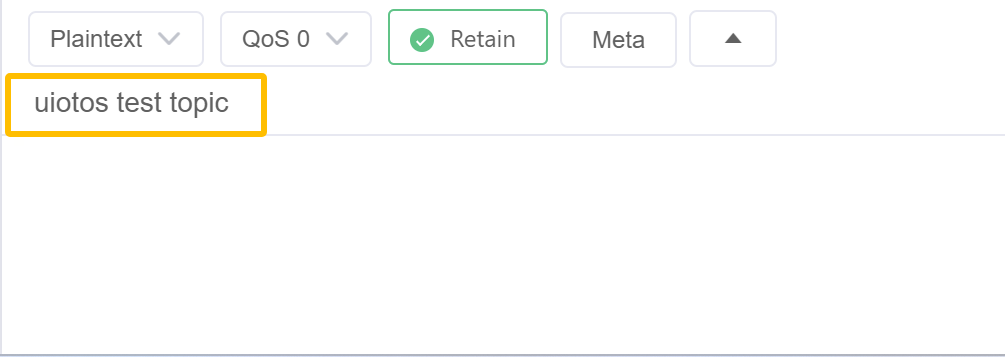

如下位置设置主题uiotos test topic（主题可任意设置，但需与接口中的主题列表保持一致。）


注意:本文为自动抓取供AI学习!!格式未经调整，点击[查看原文档](http://https😕/www.yuque.com/liuhuo-nc809/uiotos/akukiqgb2a6h42r9?singleDoc# 《示例13：MQTT数据给图形》 "查看原文档")!

连线

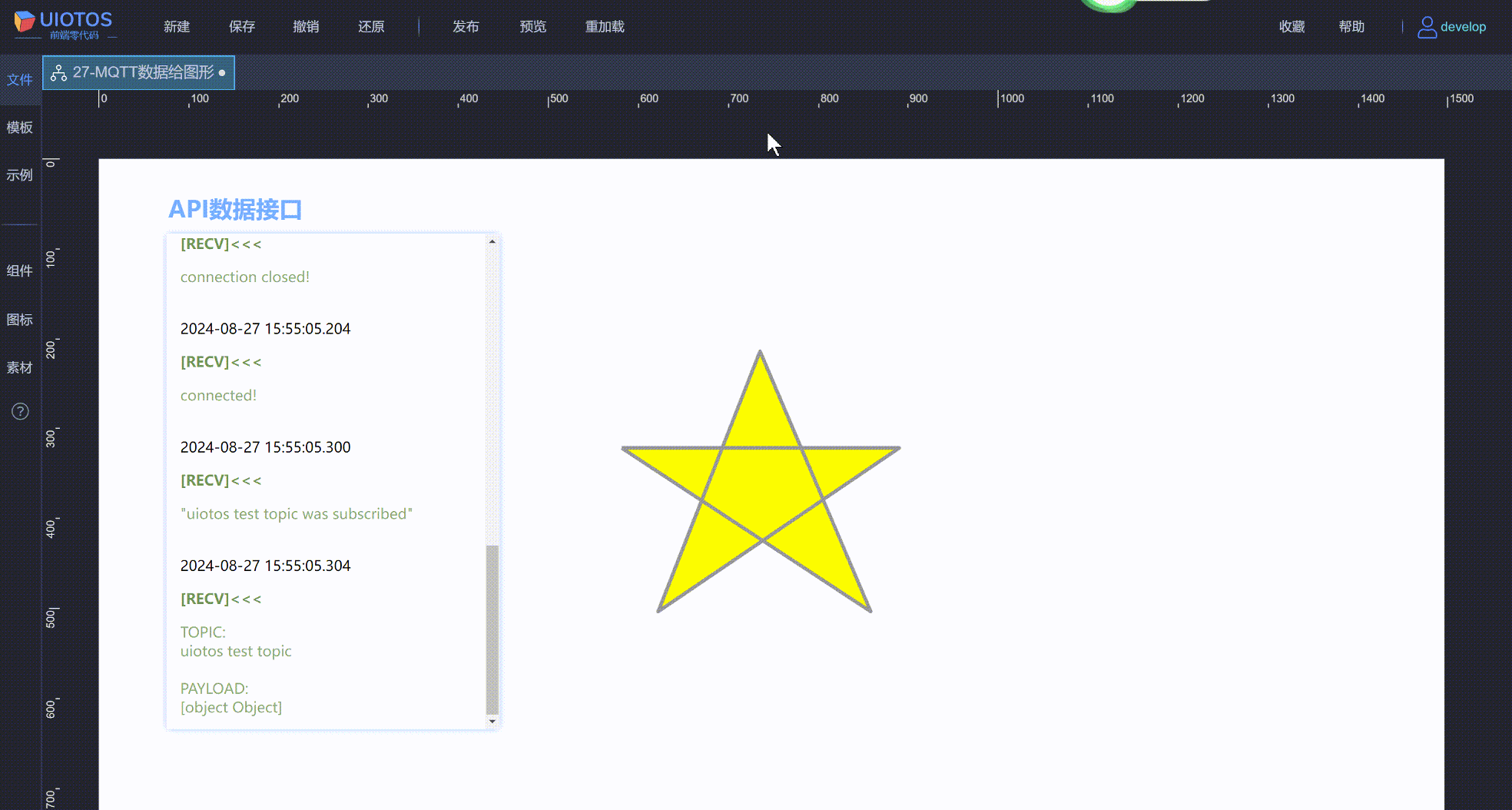

接口给五角星表单赋值
无操作属性（接口）→ 无操作属性（五角星）。详见如何对表单页面赋值？

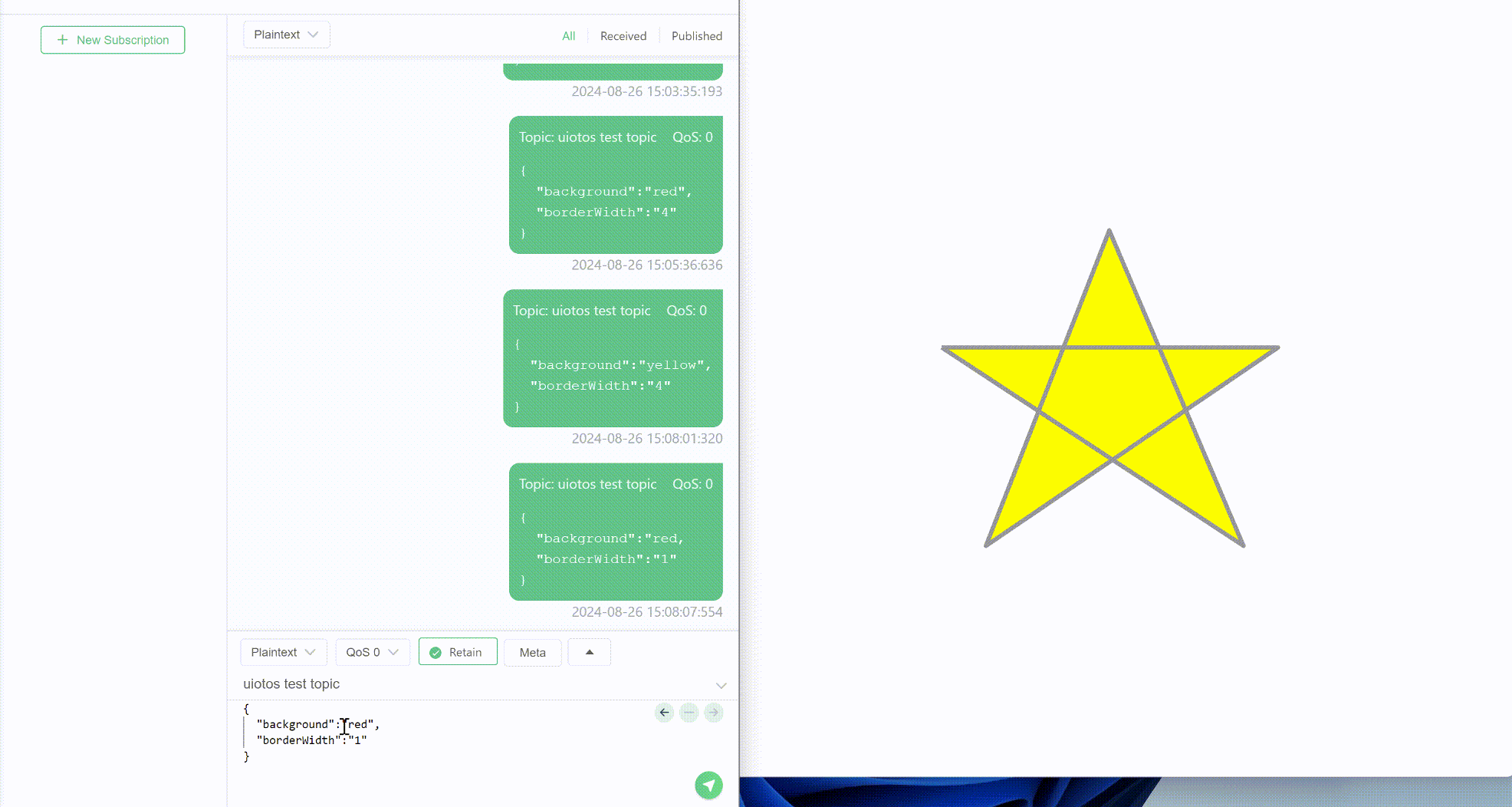

设置完毕，最终效果参考目标

小结

由本示例可知，图形组件的任意属性，都能通过数据动态变化，除了常见的数字、颜色，还能动态尺寸、坐标位置、移动轨迹等。
官网：https://www.uiotos.net/
项目源码：https://gitee.com/uiotos/uiotos-community
