导出部署与集成

说明

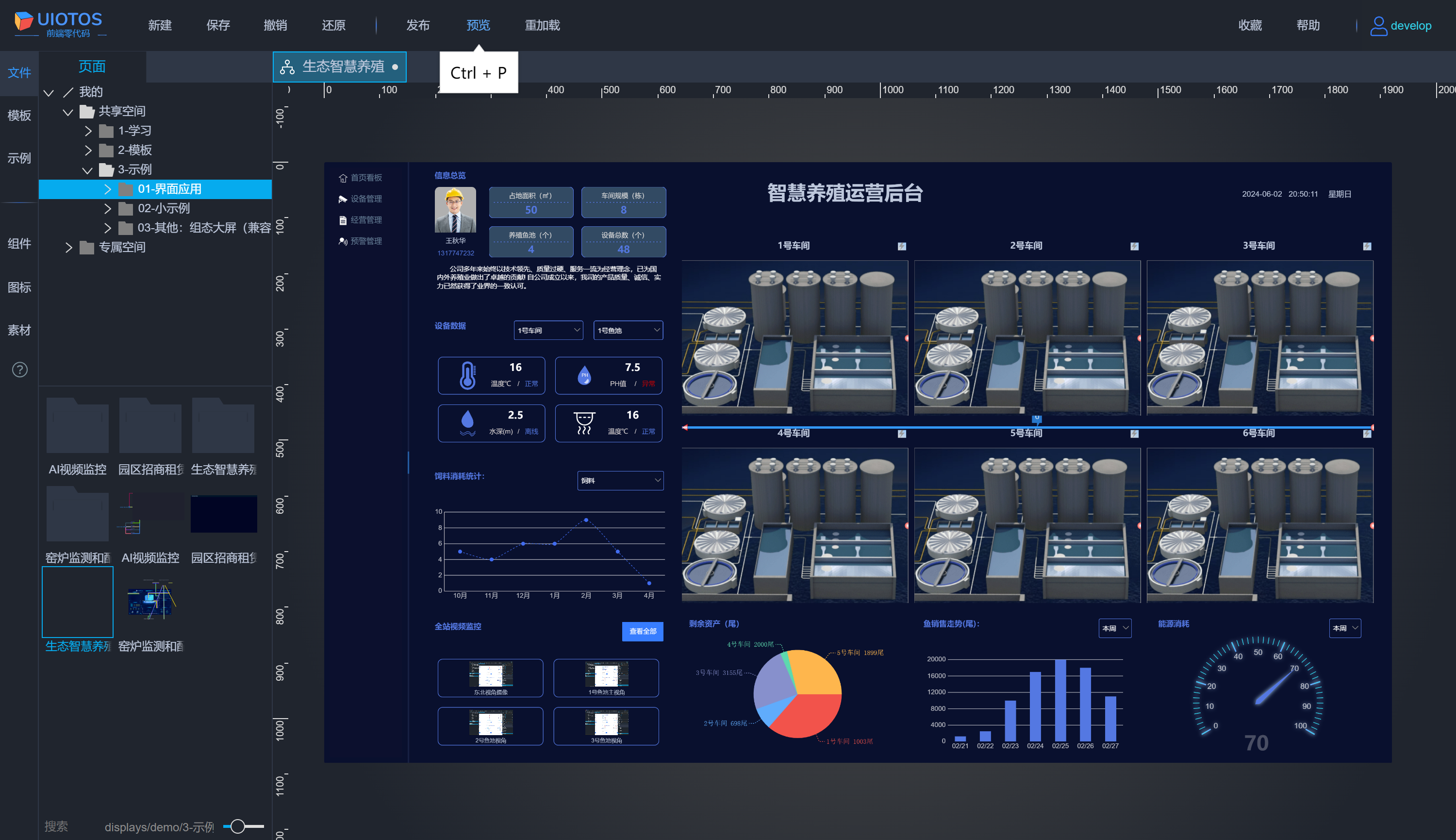

UIOTOS页面在编辑状态下可以预览与发布。如下所示：

点击预览后，浏览器直接可以看到运行界面。不过预览链接不能直接对外，非本机访问时，会提示页面未分享无权限查看。

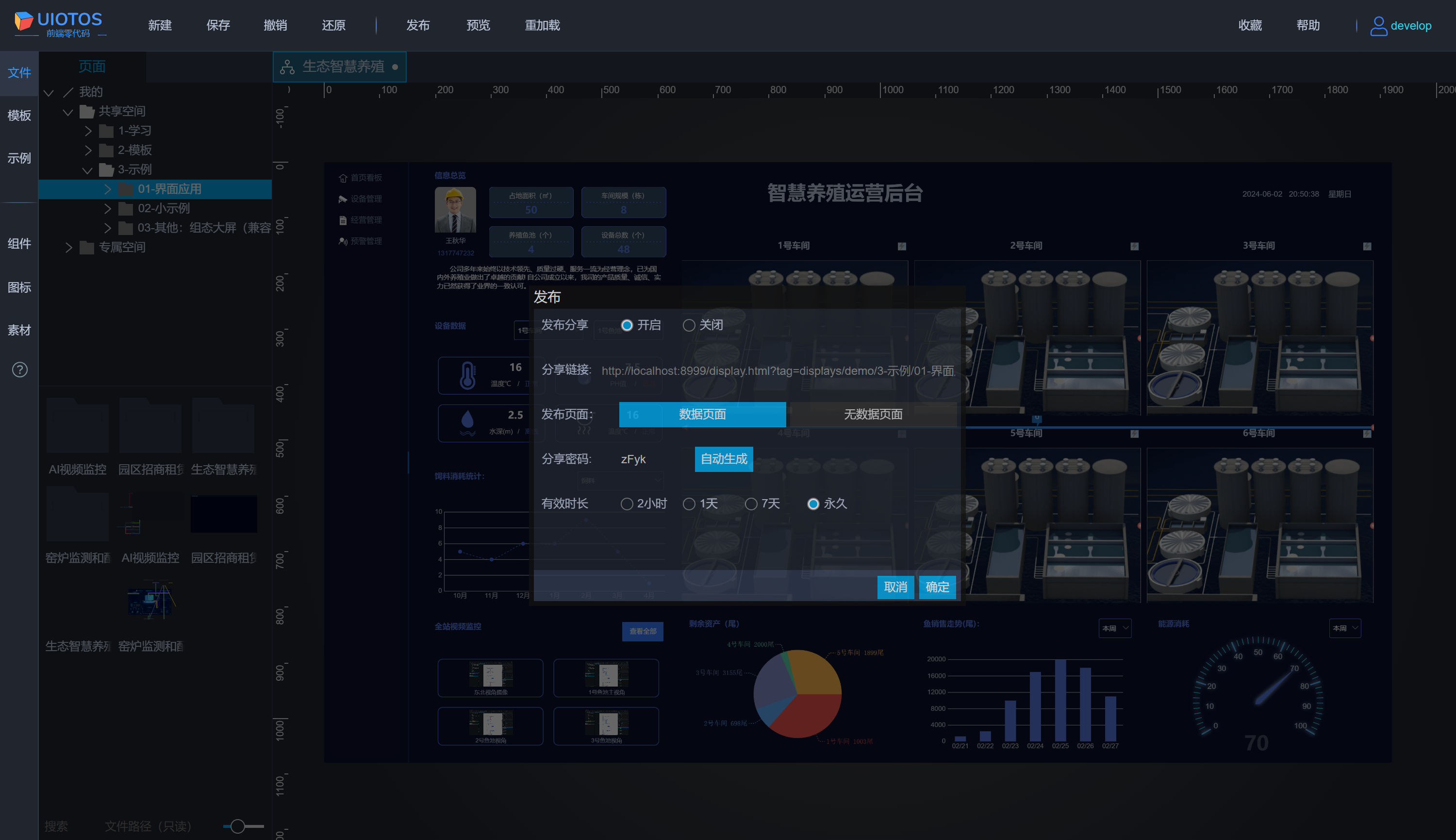

如果要网络中其他人能查看，需要通过分享，设置分享码和分享过期时间，如下所示：

这两种情况，用的是工具自带的web服务，不论是本地安装后局域网内其他人访问，还是公网部署的生成分享链接给其他人。

如果不想依赖工具环境，只想生成目标的页面，导出后自行部署，或者跟自己其他产品集成，就涉及都到本节介绍的内容。

UIOTOS支持一键导出，自动将页面所依赖的其他页面和资源文件，不论多少层嵌套，均会按照目录结构一并打成压缩包，解压后部署即可。

加载时，支持浏览器全屏打开，也支持传入指定div区域，或者iframe网页方式嵌套，实现跟其他系统集成。

步骤

现在从三个方面分别展开介绍。

导出

生成压缩包

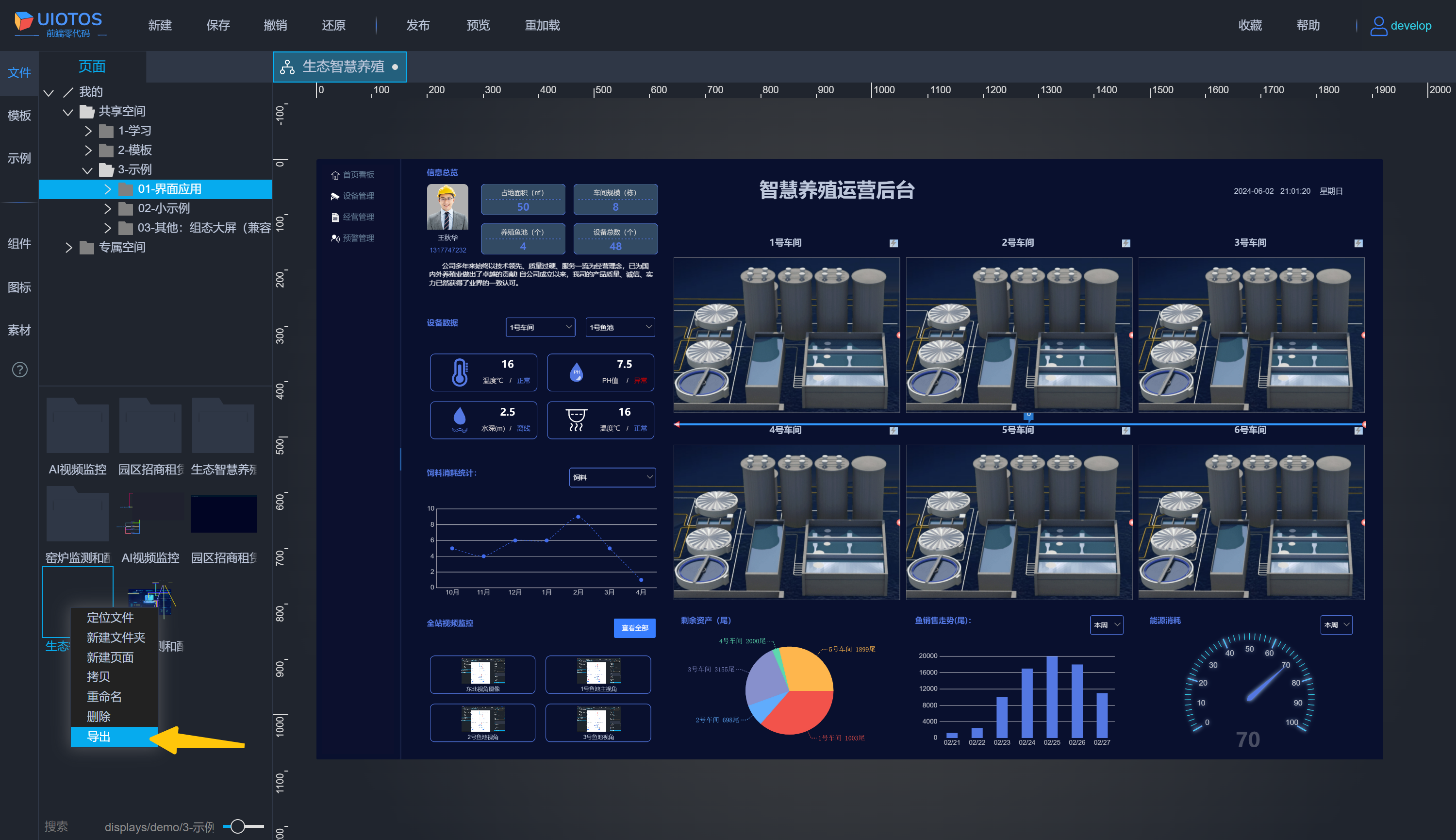

编辑状态下页面打开后，在左下角选中，右键选择导出。

小贴士：双击编辑器页签，可以一键定位页面在左下角的位置

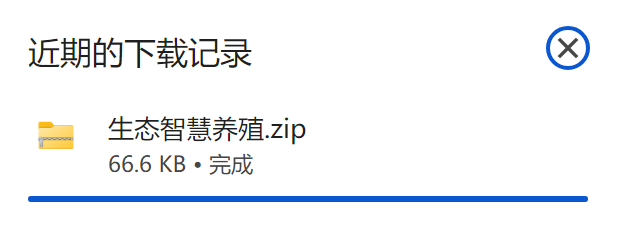

chrome浏览器导出截图如下：

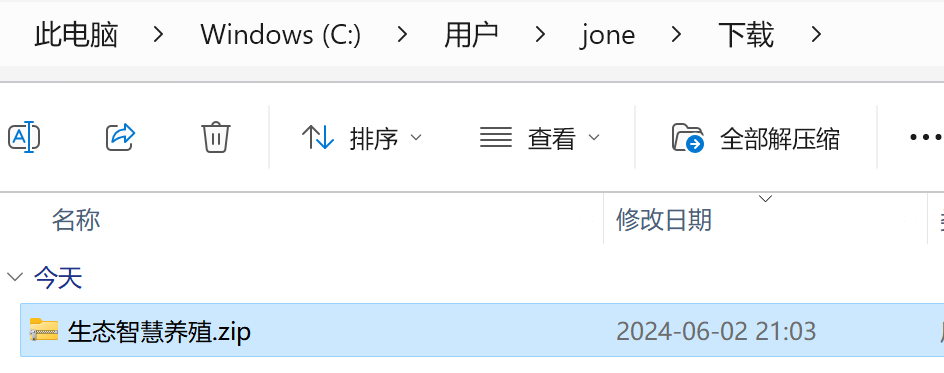

自动生成与页面同名的zip压缩包名称。

小贴士：导出的压缩包可以拖入他人编辑器，实现一键导入。

目录结构

打开压缩包，查看目录结构如下。

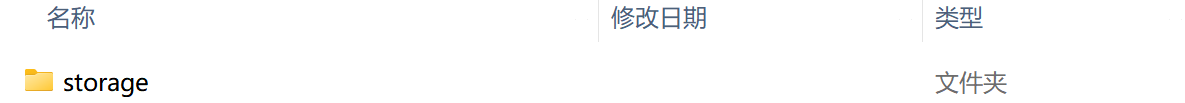

一级目录仅一个文件夹，名称为storage：

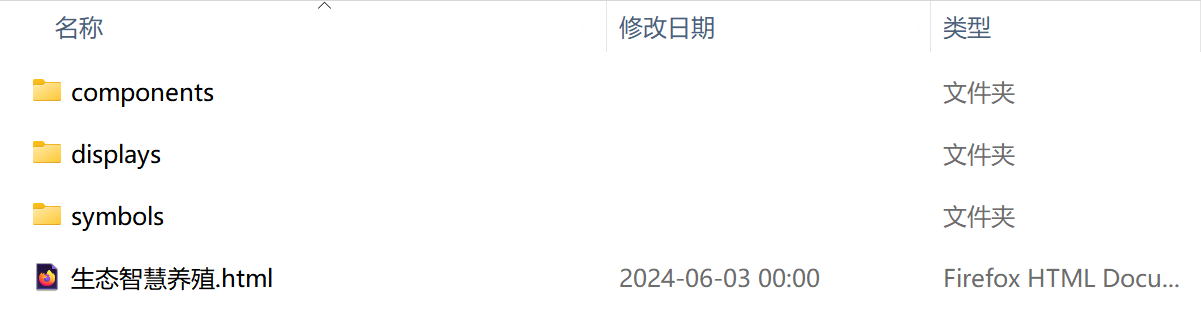

二级目录下，有多个目录，以及有一个与导出页面同名的html文件：

html文件为最简模板页面，可不做任何修改部署后作为静态入口页面即可。

displays下是所有当前页依赖的内嵌页，包括逐层嵌套间接关联的。

symbols下是所有当前页依赖的图标或者组件，包括逐层嵌套页面用到的。

其他目录同样，涉及到依赖的资源、控件等。

部署

WEB服务器准备

略。

可参考window下安装tomcat

文档：Windows下配置Apache、Tomcat服务器.no...

链接：http://note.youdao.com/noteshare?id=76b81cb46e50688bbfeefea99192e5b2&sub=E5049DBDC34D47959334202B4E453D4C

目录拷贝

以window下tomcat部署为例（linux、arm/x86均可）：

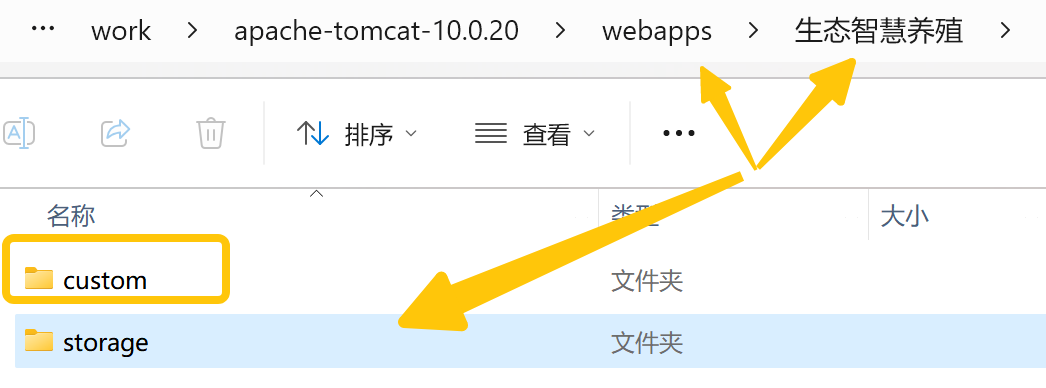

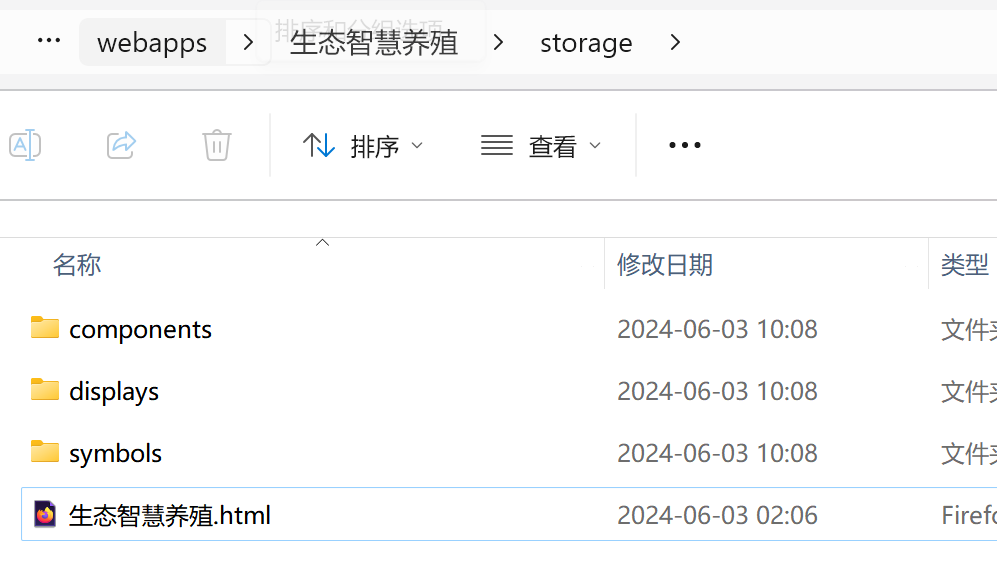

将前面导出的压缩包，解压后放到tomcat的webapps目录，如下图所示：

其中custom目录，是运行环境依赖，将UIOTOS安装目录（物理路径，并非容器内路径）下的uiotos_v1\uiotos\space\custom目录完整拷贝过来即可！

注意，custom文件夹一定要放到storage平级位置，且名称不能随意修改。

如果有多个导出页面，建议将上层放到webapps中的目录名称，改成统一名称，比如“uiotos项目”，里面的storage改成各个页面的名称。

这样多个页面分别部署发布时，只需要解压后的storage放到统一目录下，storage名称修改下即可，无需再拷贝custom，共享同一个运行依赖。

如果个别页面导出运行异常，通常是依赖文件因某些原因未被导出，可以采用备选方案，参见导出文件不全怎么办？

运行

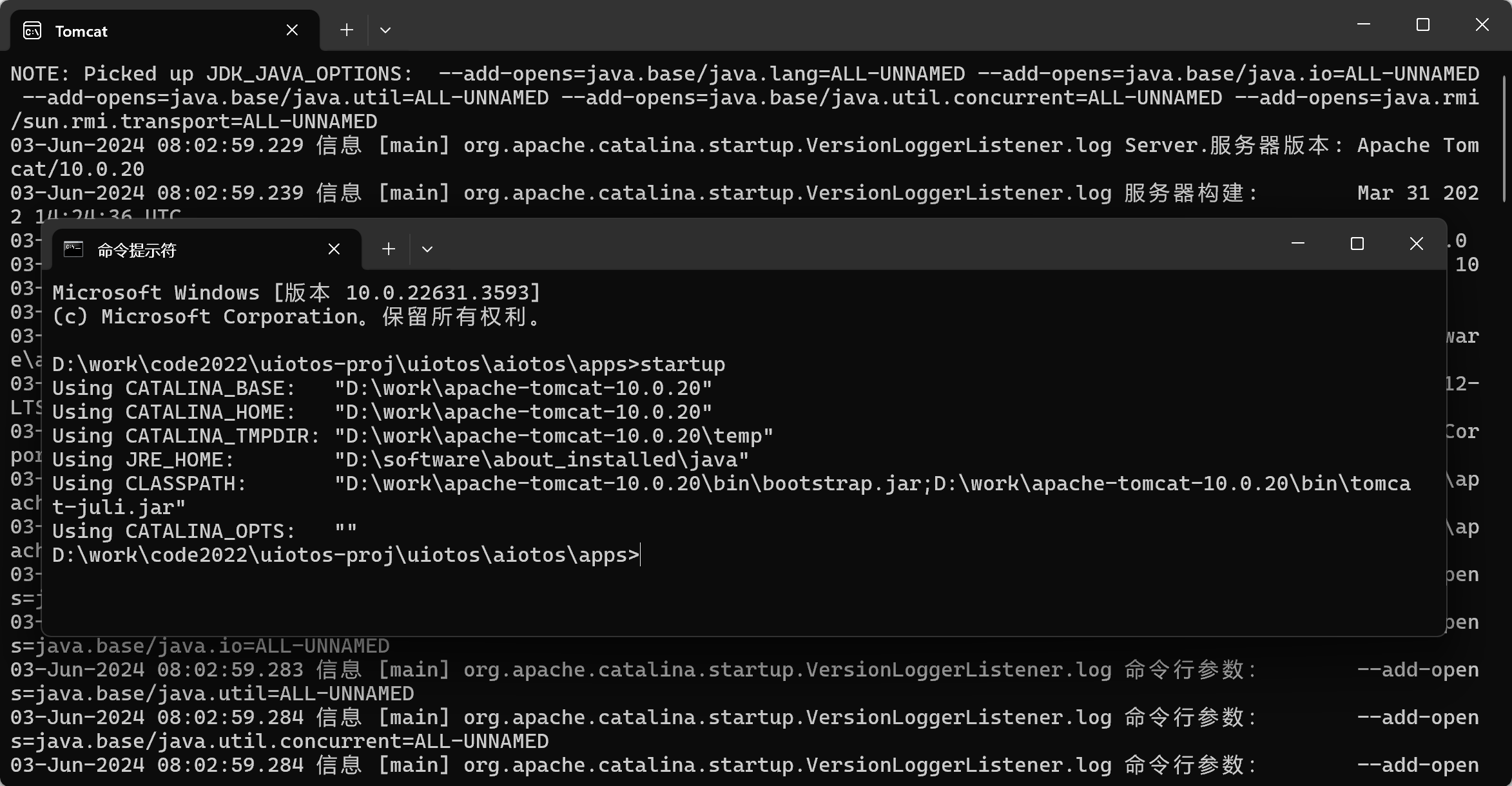

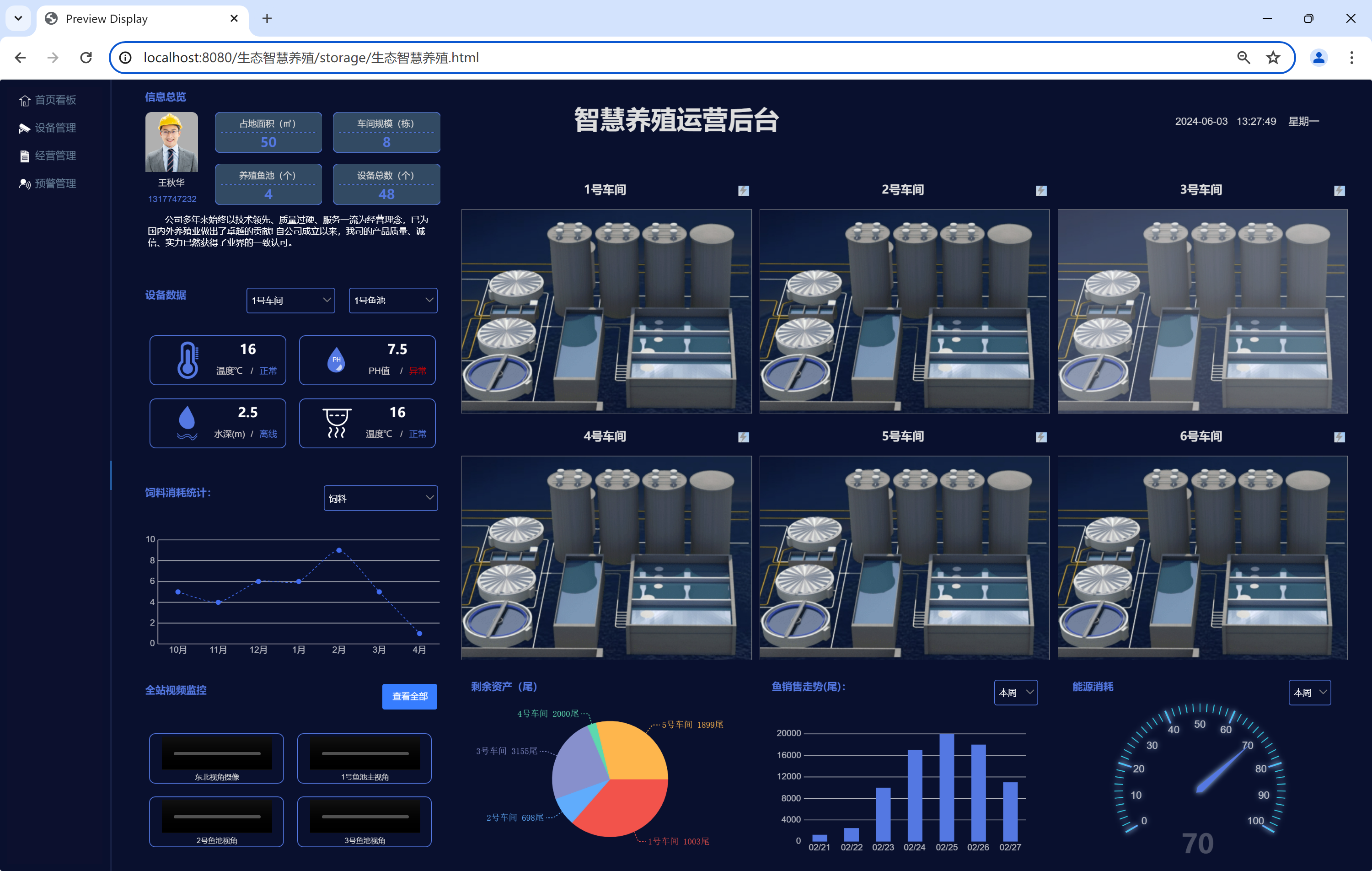

放置好目录后，启动web服务，浏览器输入地址访问目录下的html文件即可打开：

测试界面、交互效果，以及功能，与编辑时运行预览效果一致！注意，此时不可编辑，也无需编辑环境。

集成

以上是到处的页面直接私有部署发布的情况。

那么，如何将UIOTOS搭建的前端，与其他web系统集成呢？有两种方式：

iframe

网页嵌套，不做过多介绍。

div

可以传入页面指定的div/dom，在指定区域打开UIOTOS页面。

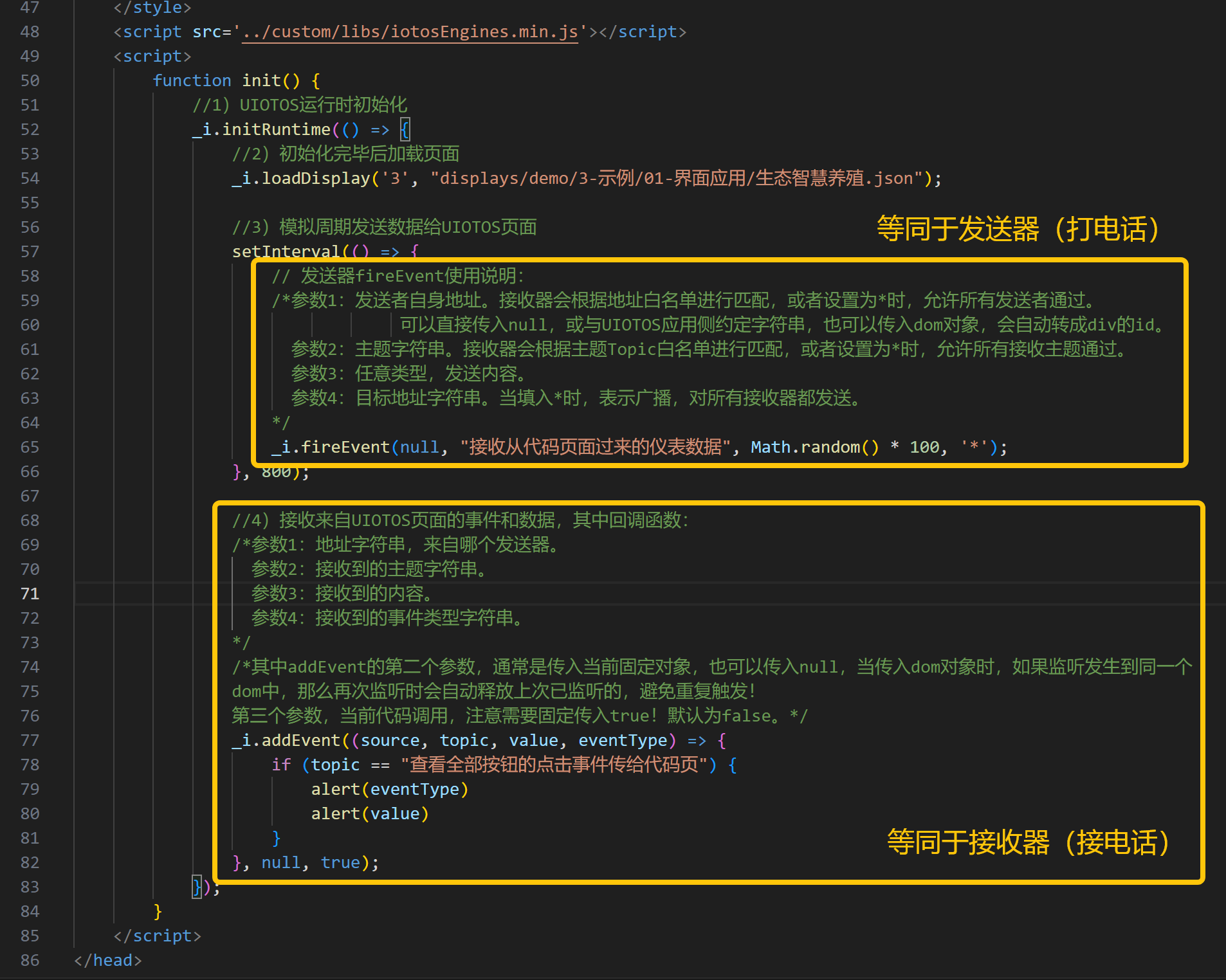

首先，打开查看导出目录的html文件：

重点是标记的几处：

引入一个js文件：iotosEngines.min.js，在custom/libs目录下
调用引擎初始化_i.initRuntime()
在初始化回调中，调用_i.loadDisplay()加载指定路径的页面。
loadDisplay的第一个参数默认为null，此时浏览器全屏打开，当传入div的id或者dom对象时，则是在指定区域打开！

现在以一个具体示例，介绍传入div指定区域集成的具体步骤。

html页面模板

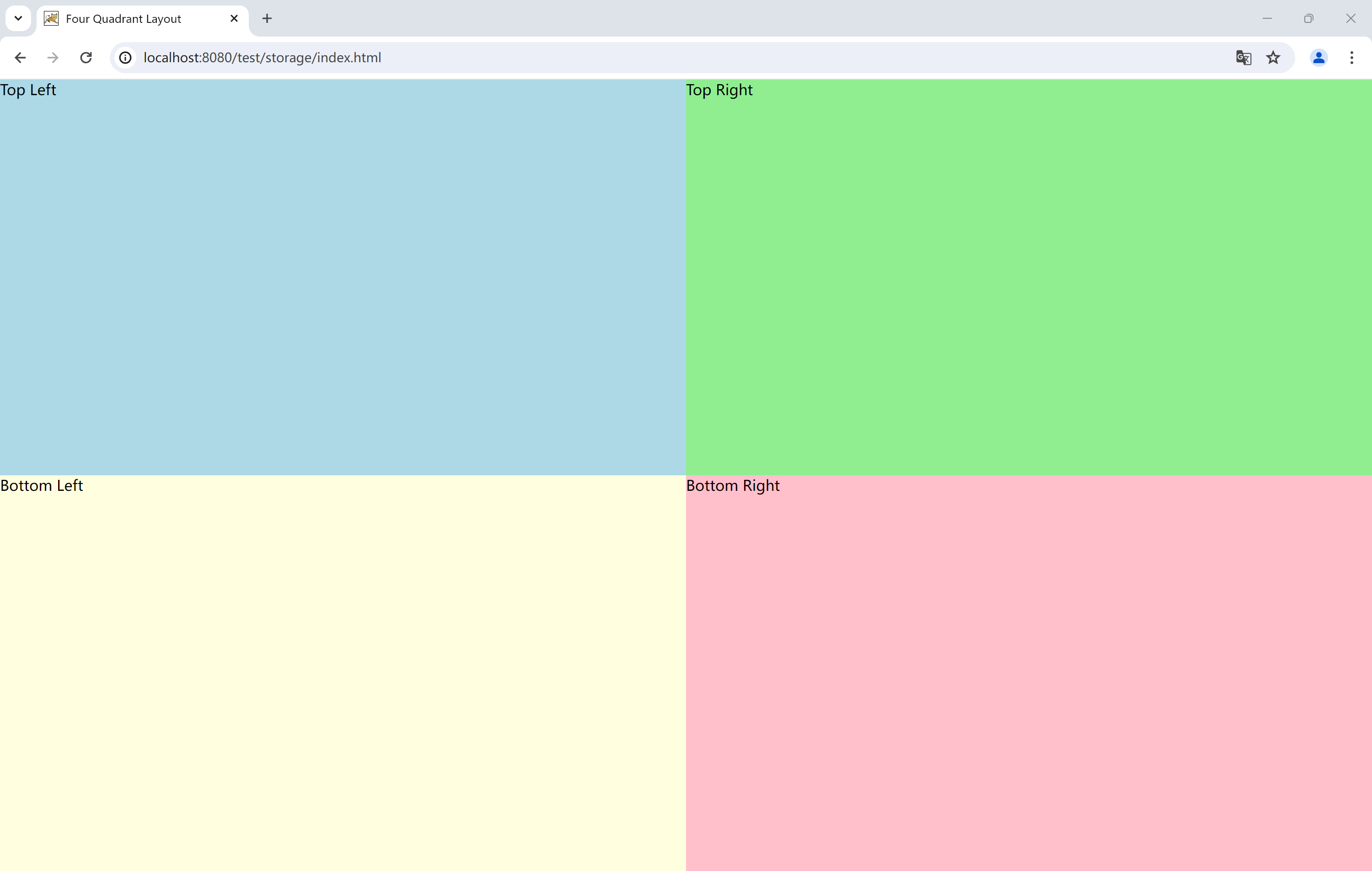

提供一个html页面，有4个div区域，界面如下：

传入div加载页面

在对应html中加上uiotos运行时初始化和页面加载代码，传入div：

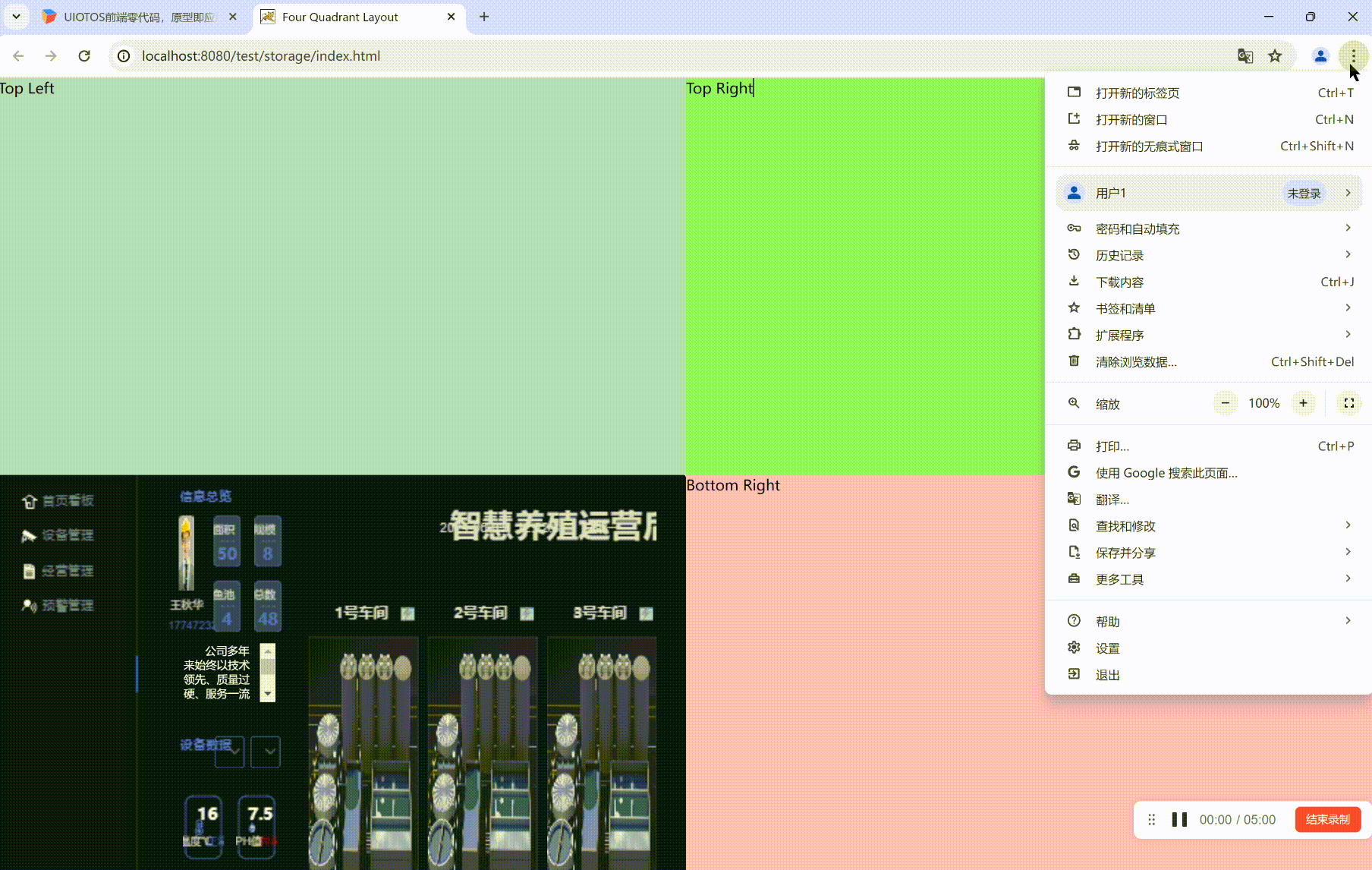

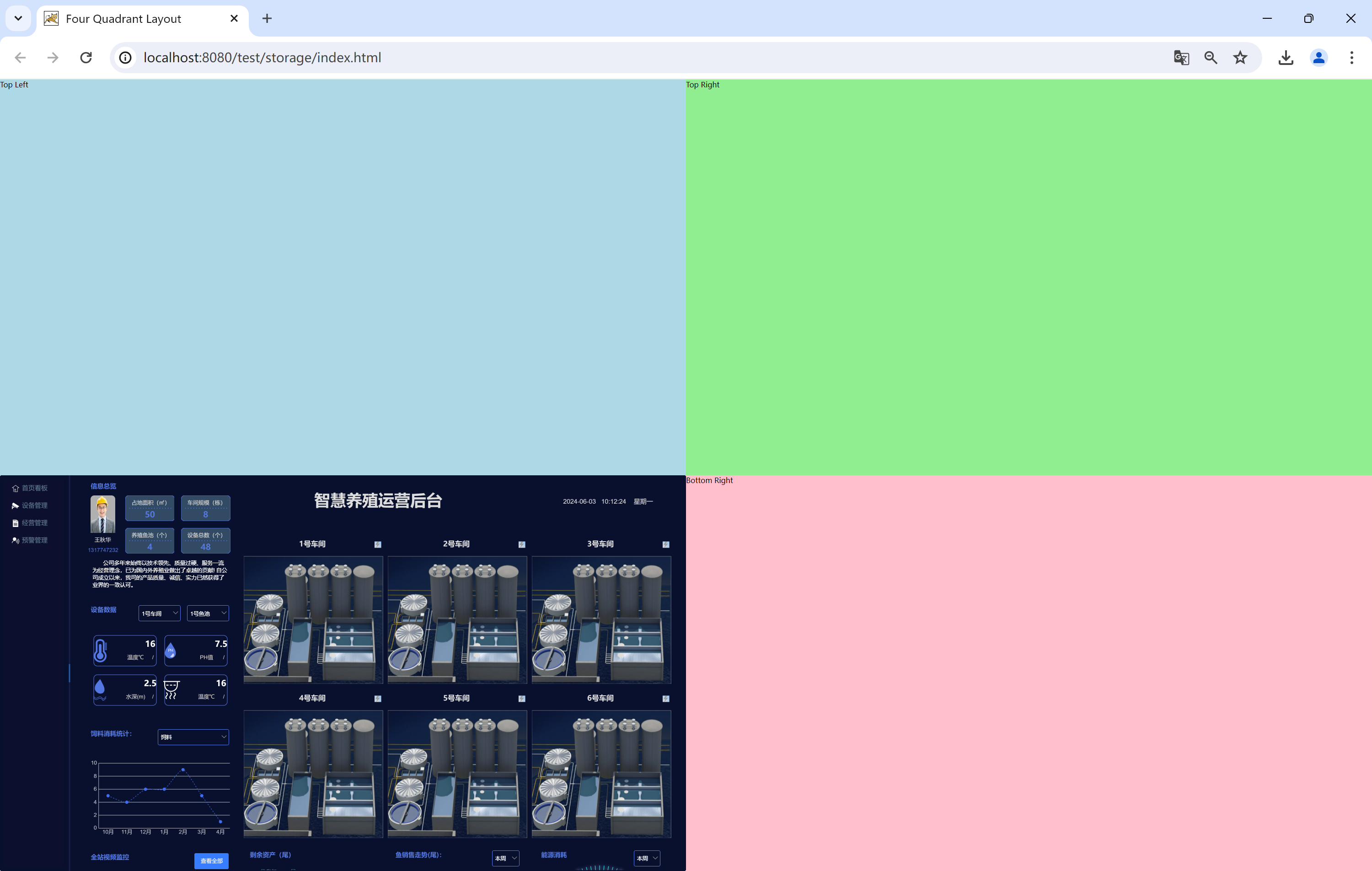

其中loadDisplay第一个参数，可以传入div的id，也可以传入dom对象，比如document.getElementById('3')。这样，UIOTOS页面就在指定DIV区域加载：

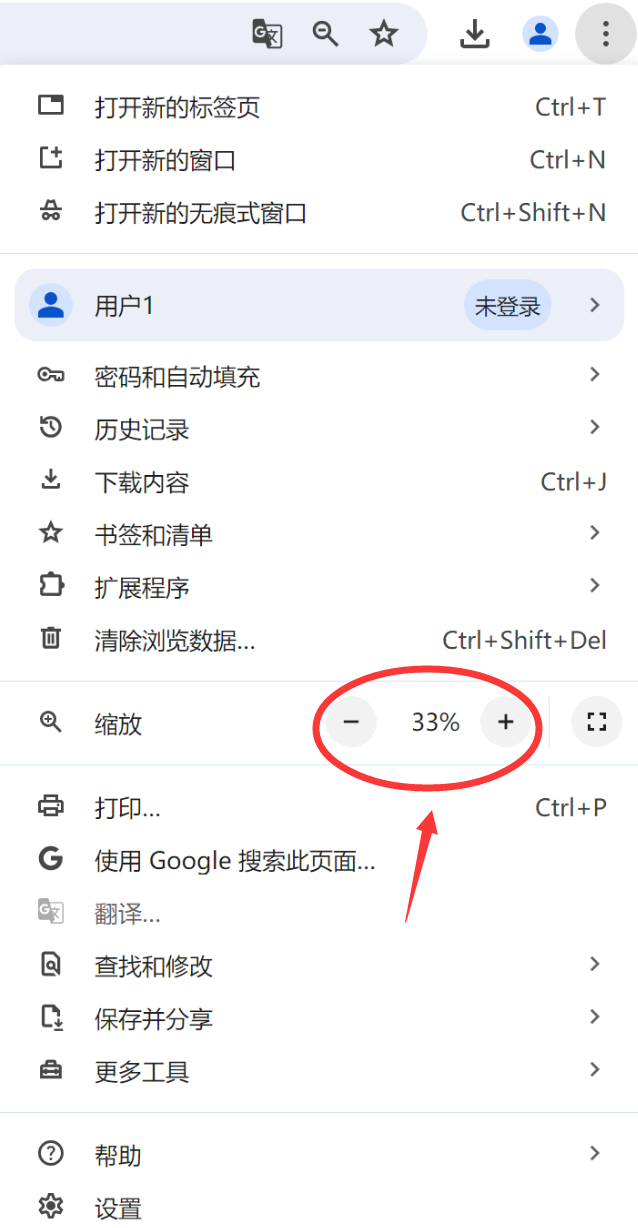

测试时如果div区域太小看不清，可以缩放浏览器试下：

页面双向通信

UIOTOS前端的收发器（发送器和接收器），除了可以在页面中代替连线，实现无线、广播通信，也能够用于跟代码进行通信，实现无代码和代码无缝衔接。

不论是通过iframe集成（可代替iframe postMessage）还是通过div集成的均可用。

代码发送 → UIOTOS接收

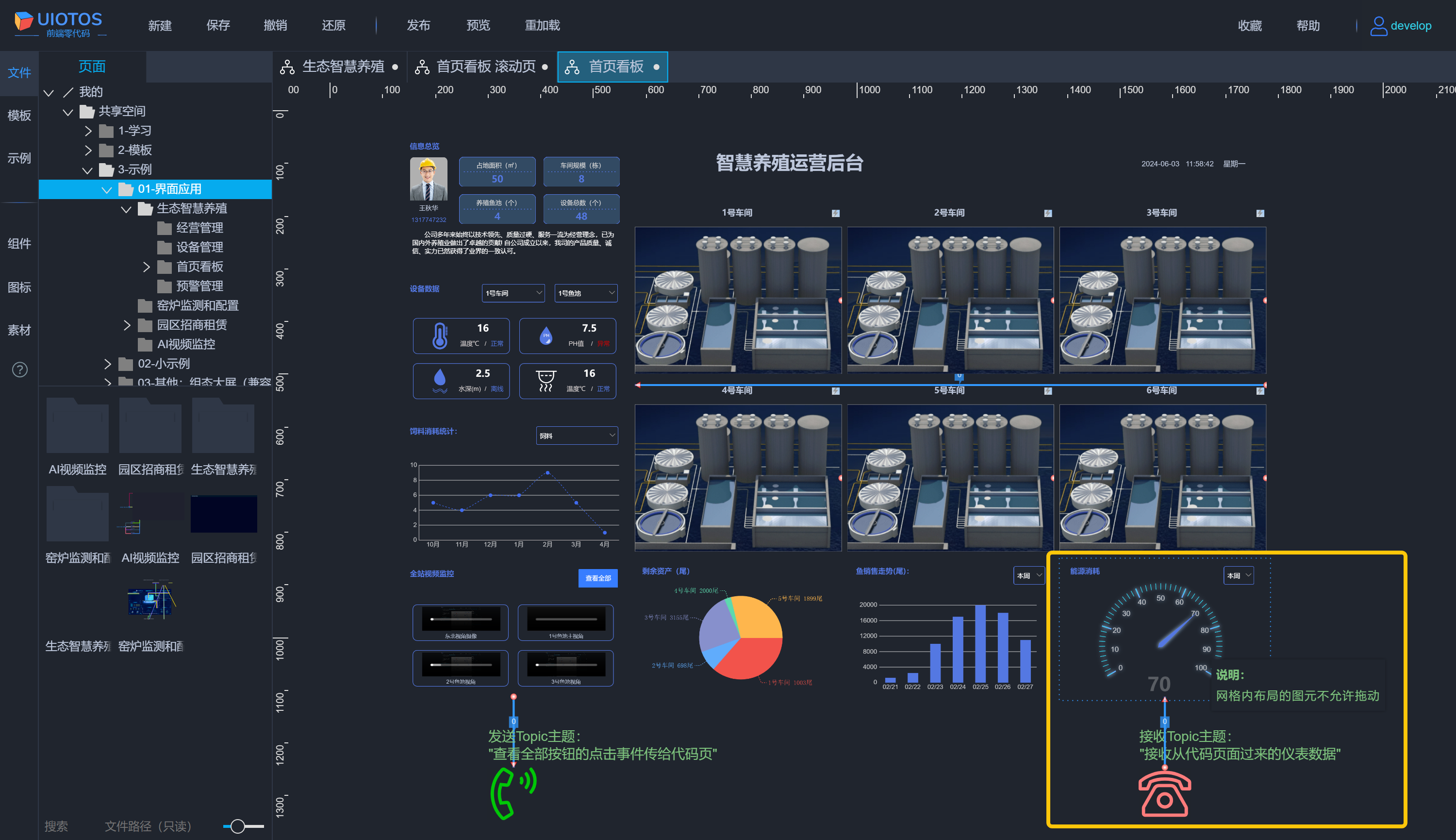

如下所示，UIOTOS示例页面中，某个页面用到接收器，操作下级内嵌页的仪表，并设置了主题、白名单等。

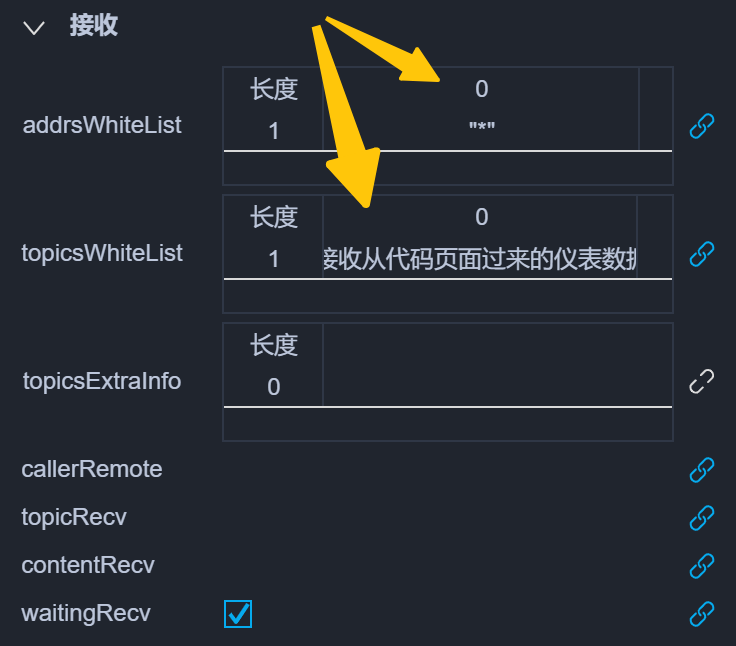

接收器的配置如下：地址白名单（addrsWhiteList）设置为*，表示允许所有发送器通过，主题白名单（topicsWhiteList）设置了指定字符串，表名仅通过发送器指定Topic。

加载UIOTOS页面的代码，通过_i.fireEvent()来发送数据，起到UIOTOS中图形组件发送器

等同的作用。如下所示（仅粘贴出页面中UIOTOS运行时初始化和页面加载、发送器发送部分的代码）：

其中，代码调用的参数1到4，可以与UIOTOS的发送器可视化组件的属性逐一对应。

_i.initRuntime(() => {
  _i.loadDisplay('3', "displays/demo/3-示例/01-界面应用/生态智慧养殖.json");

  setInterval(() => {
    // 发送器fireEvent使用说明：
    /*参数1：发送者自身地址。接收器会根据地址白名单进行匹配，或者设置为*时，允许所有发送者通过。
                       可以直接传入null，或与UIOTOS应用侧约定字符串，也可以传入dom对象，会自动转成div的id。
      参数2：主题字符串。接收器会根据主题Topic白名单进行匹配，或者设置为*时，允许所有接收主题通过。
      参数3：任意类型，发送内容。
      参数4：目标地址字符串。当填入*时，表示广播，对所有接收器都发送。
    */
    _i.fireEvent(null, "接收从代码页面过来的仪表数据", Math.random() * 100, '*');
  }, 800);

});

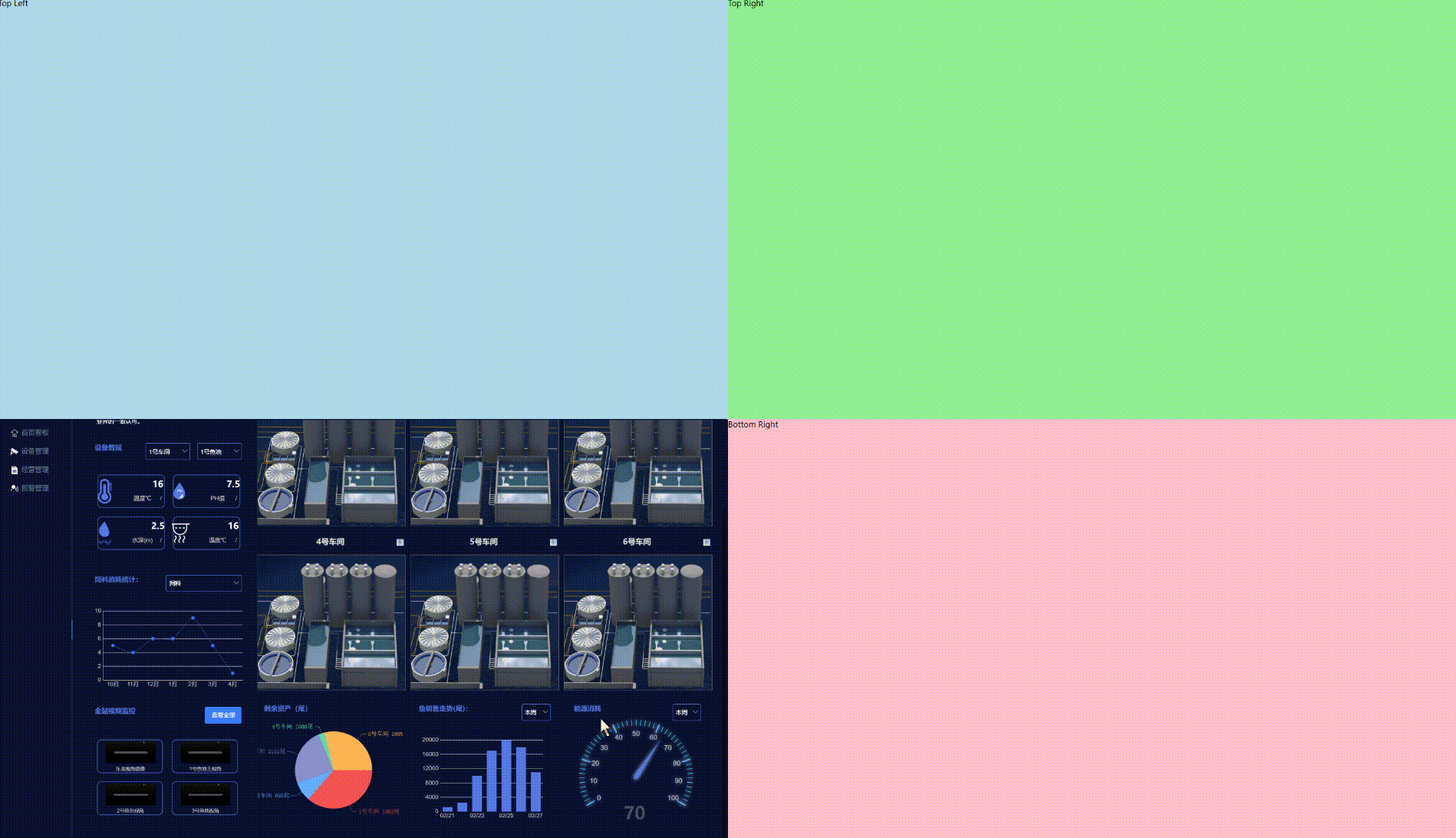

集成部署后的页面运行效果如下，代码调用每隔800ms，给UIOTOS页面中的曲线一个0~100的随机数值，显示到仪表上：

UIOTOS发送 → 代码接收

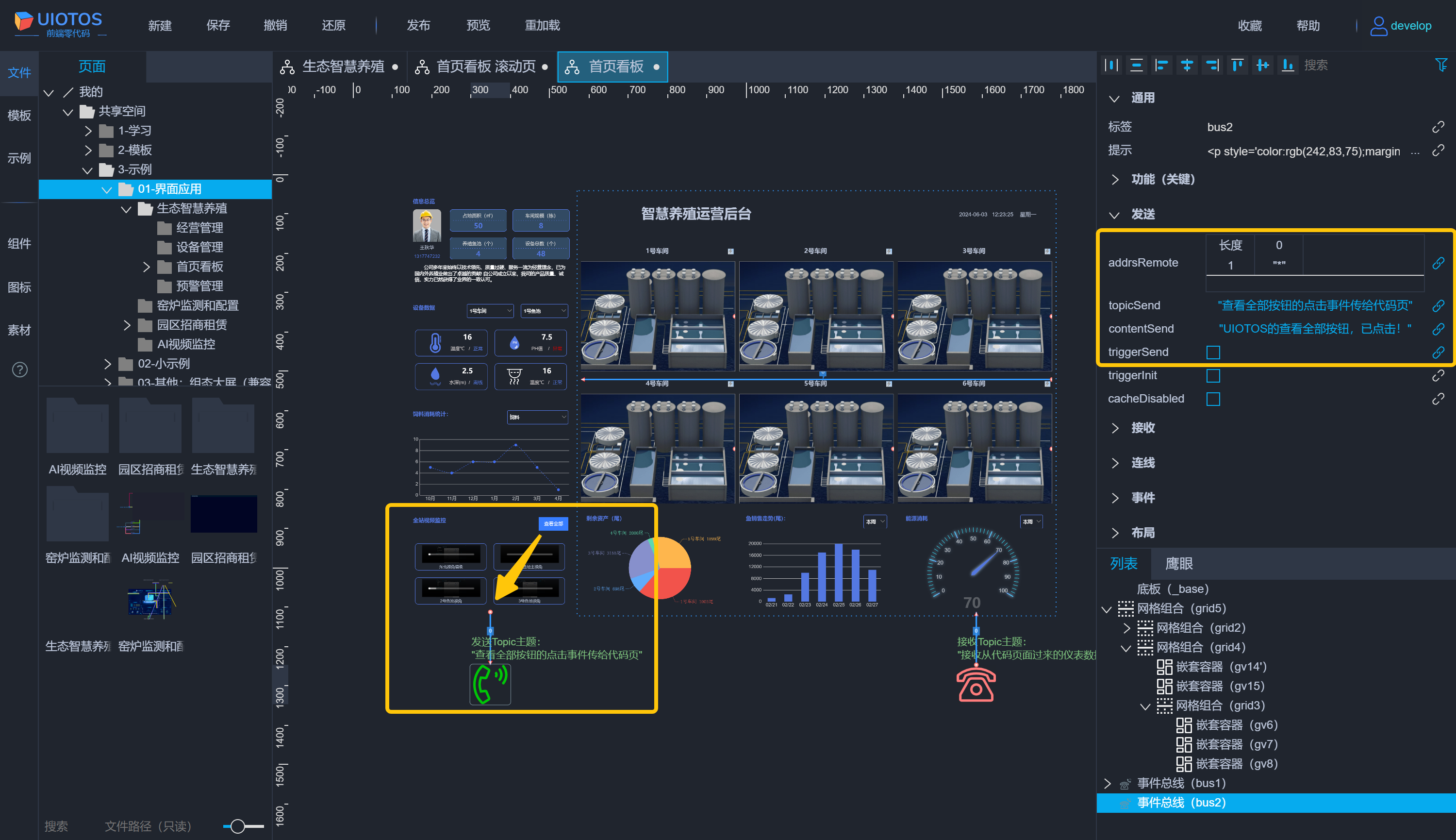

如下所示，为了方便对照，采用UIOTOS中与上面接收器同一个页面，添加上发送器，连线让内嵌的按钮的点击事件，操作发送器发送。

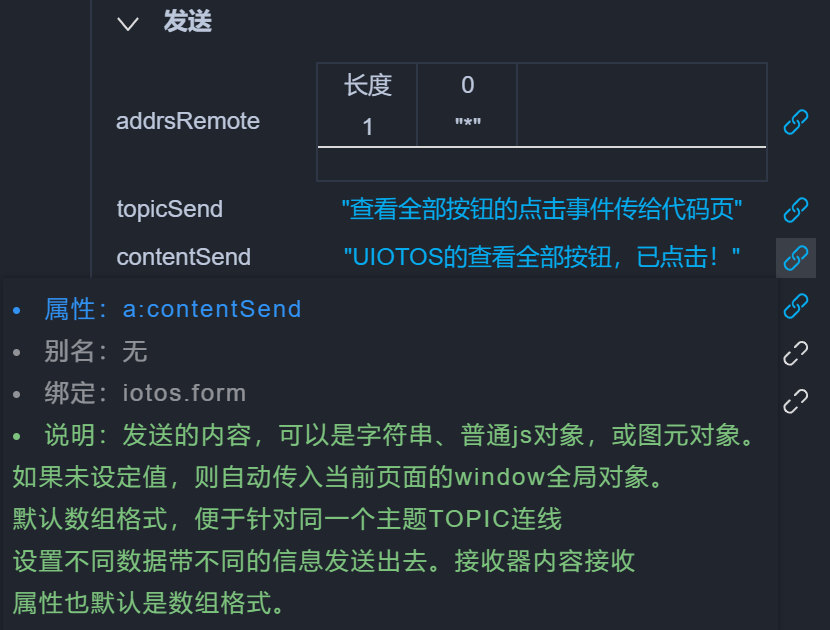

发送器设置了目标地址（addrsRemote），发送主题（topicSend）以及发送内容（contentSend）：

目标地址为*，标识广播发送，所有接收器，不论是代码调用的i.addEvent，还是图形化的接收器组件，都会收到。

载UIOTOS页面的代码，通过_i.addEvent()来接收数据，起到UIOTOS中图形组件接收器

等同的作用。如下所示（步骤4）：

  //1）UIOTOS运行时初始化
  initRuntime(() => {
      //2）初始化完毕后加载页面
      loadDisplay('3', "displays/demo/3-示例/01-界面应用/生态智慧养殖.json");

      //4）接收来自UIOTOS页面的事件和数据，其中回调函数：
      /*参数1：地址字符串，来自哪个发送器。
        参数2：接收到的主题字符串。
        参数3：接收到的内容。
        参数4：接收到的事件类型字符串。
      */
      /*其中addEvent的第二个参数，通常是传入当前固定对象，也可以传入null，当传入dom对象时，如果监听发生到同一个
      dom中，那么再次监听时会自动释放上次已监听的，避免重复触发！
      第三个参数，当前代码调用，注意需要固定传入true！默认为false。*/
      _i.addEvent((source, topic, value, eventType) => {
          if (topic == "查看全部按钮的点击事件传给代码页") {
              alert(eventType)
              alert(value)
          }
      }, null, true);

  });

部署后的页面运行效果如下，点击左下角按钮，弹出两个弹窗，依次是事件类型*和UIOTOS中设置的发送内容：

附件

Q&A

导出文件不全怎么办？

如果个别示例存在导出时，发现依赖不全，显示不正常（版本更新可能导致），可以这样做：

导出后的目录下，storage下的内容，除了.html文件，用安装目录中storage下内容完整拷贝覆盖。

其中，storage目录再window、linux默认路径分别如下：

Linux：/data/iotos/uiotos-v1/uiotos/space/storage

Window：D:\uiotos-v1\uiotos\space\storage

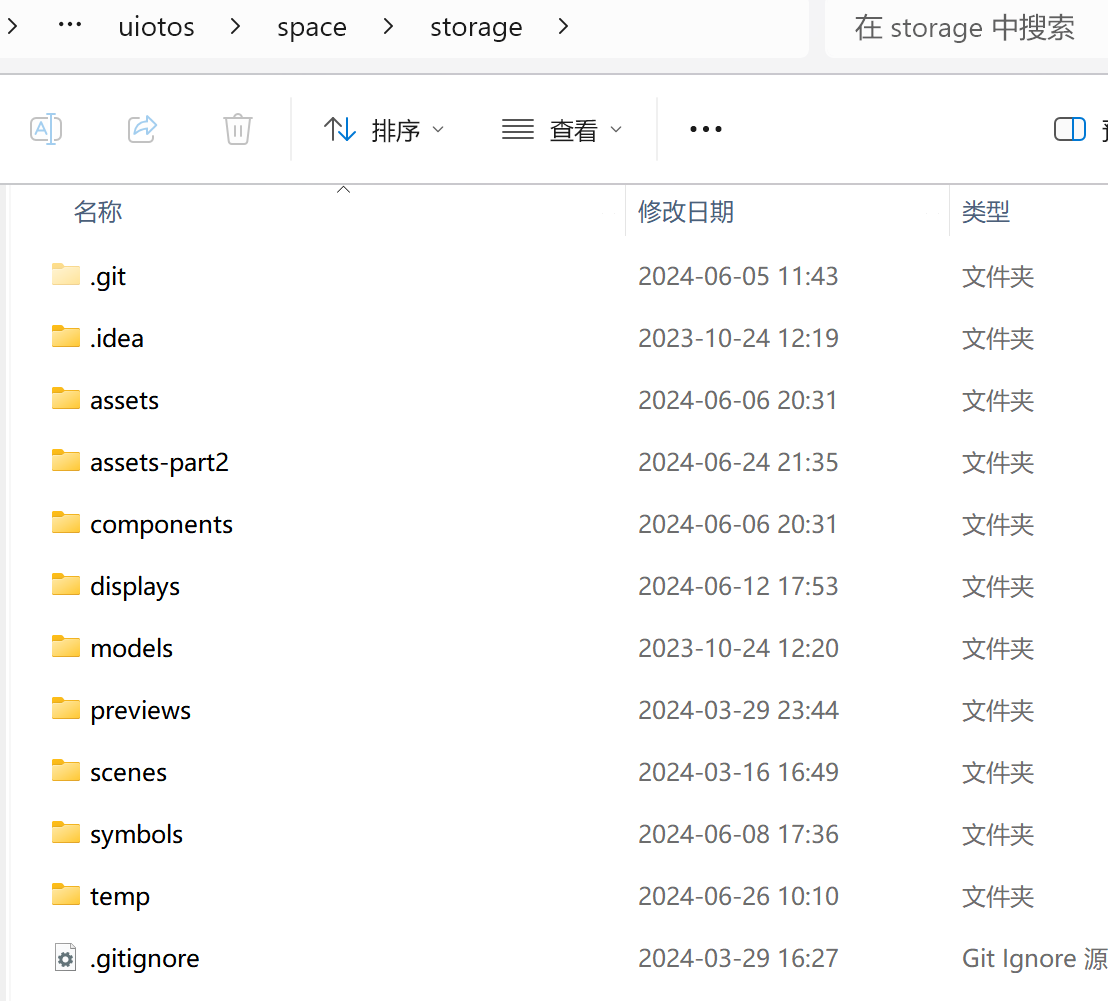

以下示例，分别是导出后文件夹中的stroage目录，以及安装位置的storage目录，后者目录全部复制，拷贝过来覆盖即可！（可保持.html不变，displays、symbols等目录会被覆盖掉，确保文件绝对完整）
