图表

本篇主要介绍曲线、饼图、柱状图等图表组件。其中曲线使用场景较多，这里分为统计曲线、实时曲线等。

统计曲线

说明

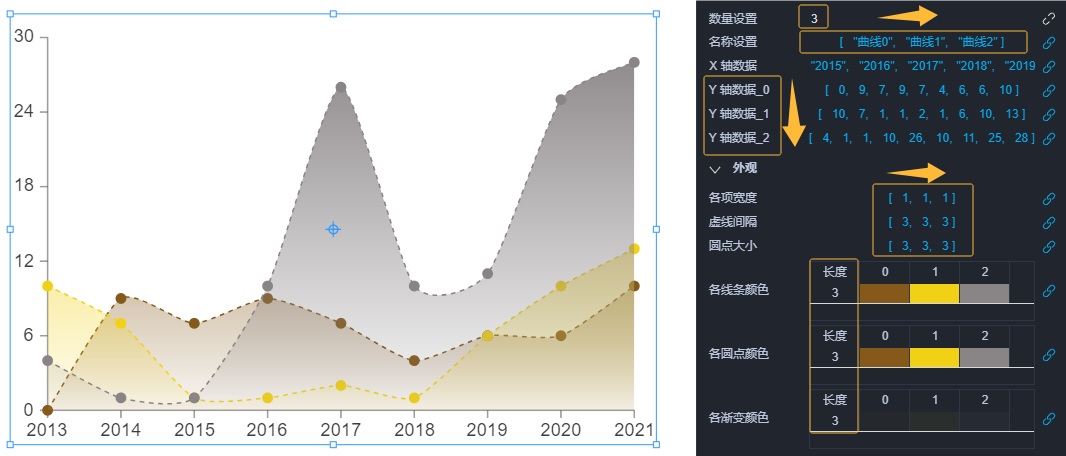

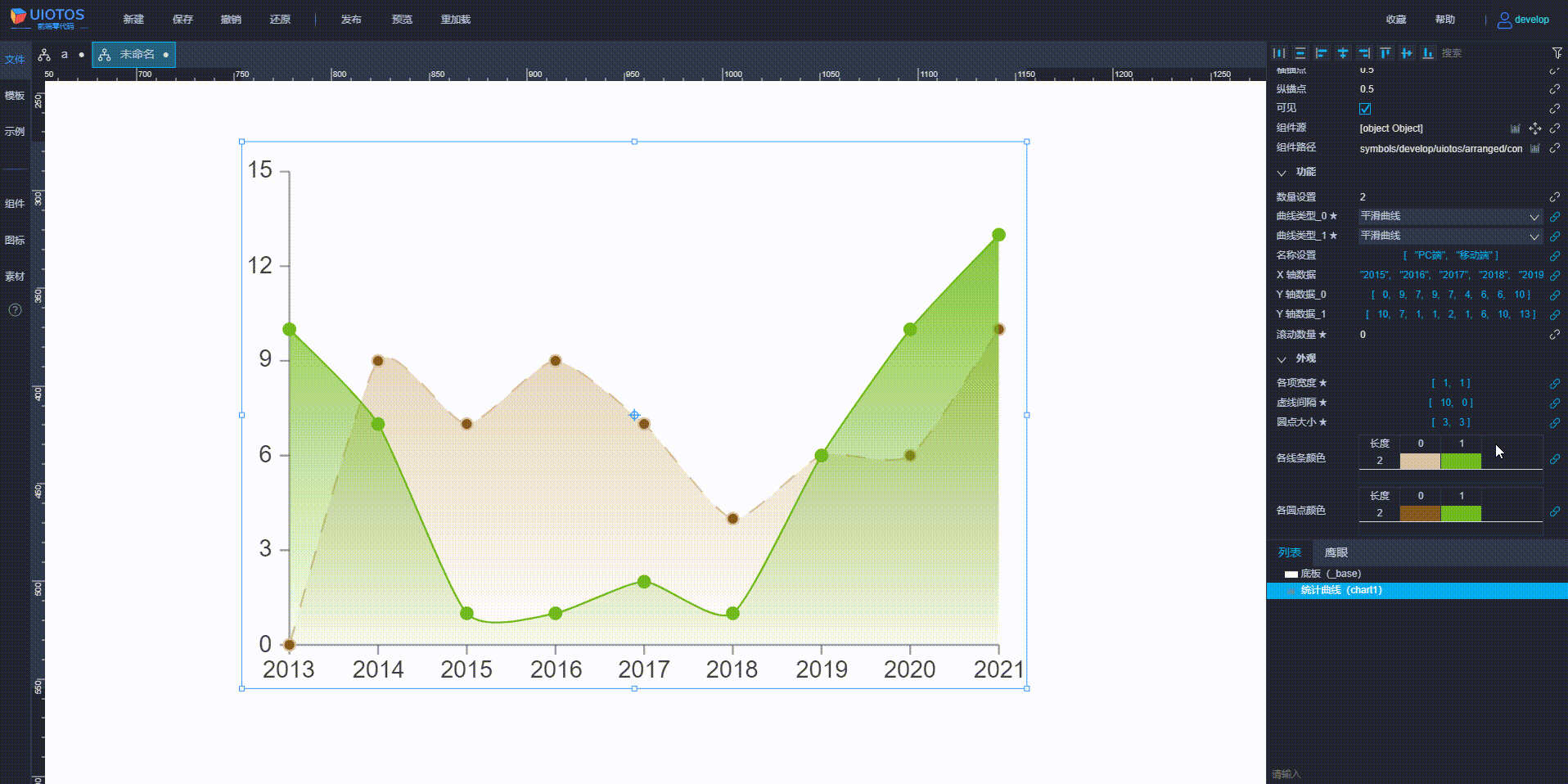

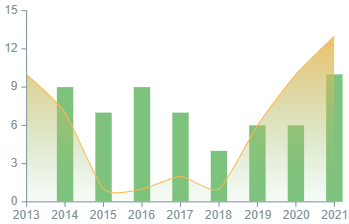

支持单条曲线、多曲线叠加，或曲线与柱状图叠加。如下所示：

属性

功能

数量设置（`sizeSet`）

非负整数可读写

动态设置可叠加曲线的数量。

用于动态设置曲线（包括柱状图，参见曲线类型）的数量。增减变化时，相关属性也会动态增减，说明如下：

属性曲线类型_i和Y 轴数据_i，数量会随着当前设置，动态创建或移除。属性名称末尾从序号0开始，依次递增。每个属性对应一条连线，可单独为每条曲线设置线形（平滑曲线或柱状图）以及纵轴数据。

属性名称设置、各项宽度、虚线间隔、圆点大小、各线条颜色、各圆点颜色、各渐变颜色都为数组类型，长度动态增减，与当前设置保持同步。这些属性的每个索引，对应一条曲线配置。

曲线类型_i ★（`_chart_i`）

注意：该属性需展开

才能看到。

枚举类型可读写

当前是以平滑曲线还是柱状图展示。

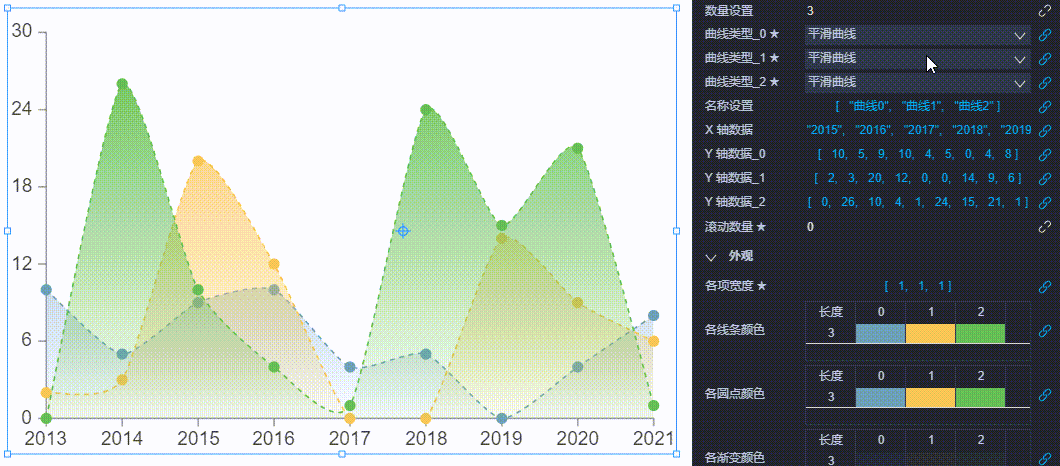

曲线类型分为平滑曲线和柱状图。当前是属性合集的介绍，并非对具体某一个。属性的数量取决于数量设置。其中，这多个属性的名称，末尾加上从0自增的序号来区分，且分别对应不同的曲线。

名称设置（`names`）

字符串数组可读写

各曲线分别对应的名称。

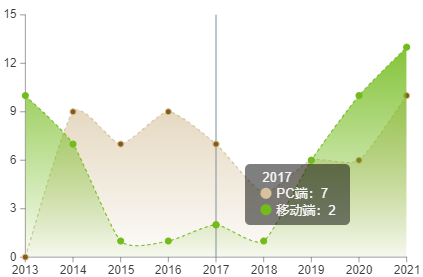

各曲线对应的名称。通常在鼠标悬停提示时用到（参见提示格式）。

X 轴数据（`xAxis.data`）

字符串数组可读写

所有曲线统一对应的横轴数据。

横轴数据列表，数组形式，比如[2019, 2020, 2021, 2022]。

注意，这里数据可以是任意文字，在整个横轴上等分，与实时曲线中横轴作为时间不一样。

Y 轴数据_i（`_yAxis_data_i`）

数字数组可读写

当前曲线与X轴对应的Y轴数据列表。

曲线的Y轴数据列表，与X 轴数据对应，两个数组长度相同，索引逐一对应。

与曲线类型_i类似，这里也是属性合集的介绍，并非对具体某一个。属性的数量取决于数量设置。其中，这多个属性的名称，末尾加上从0自增的序号来区分，且分别对应不同的曲线。

滚动数量 ★（`rollingSize`）

注意：该属性需展开

才能看到。

正数类型可读写

限定横轴最大的数据个数，超出会滚动。

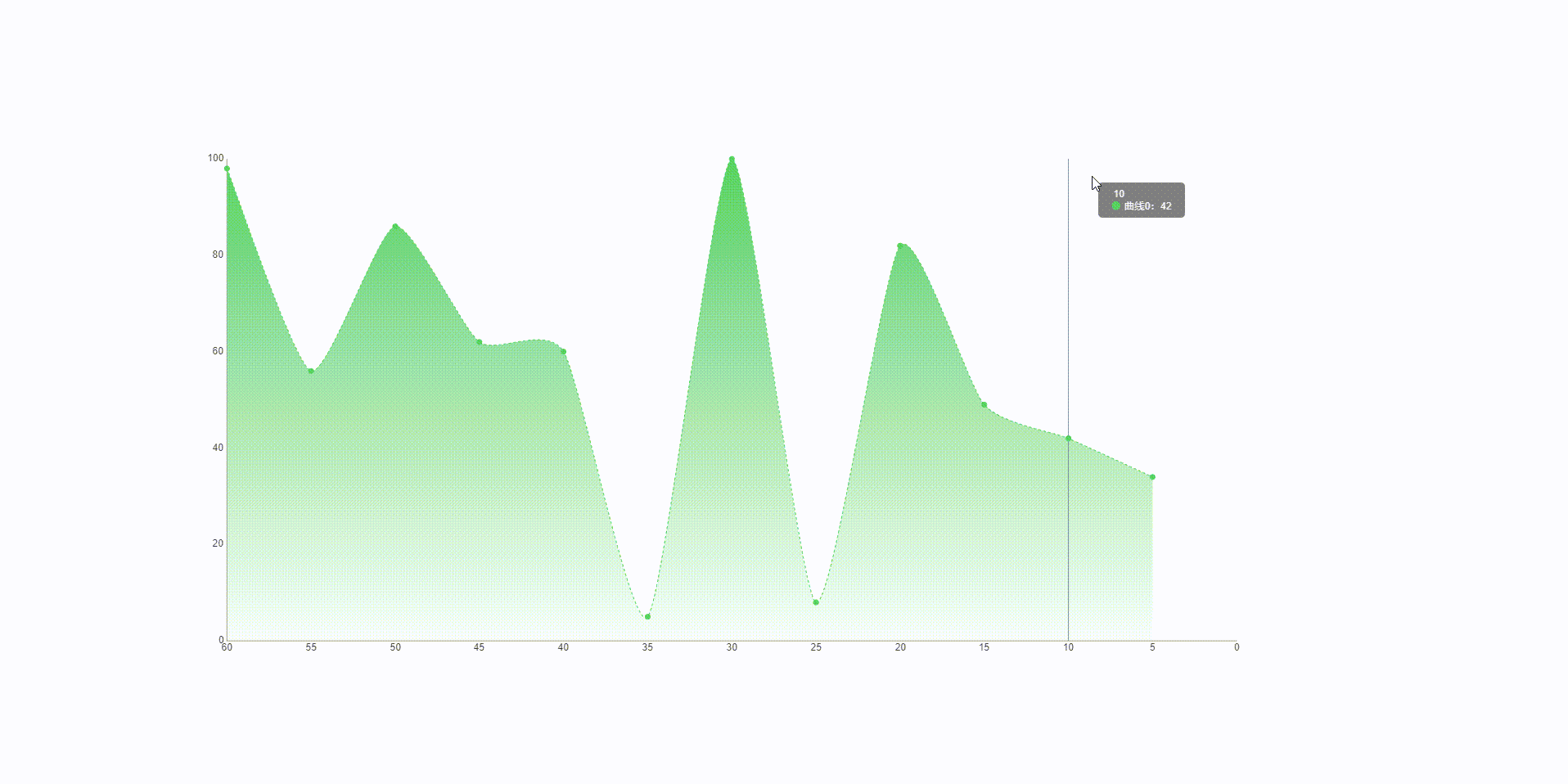

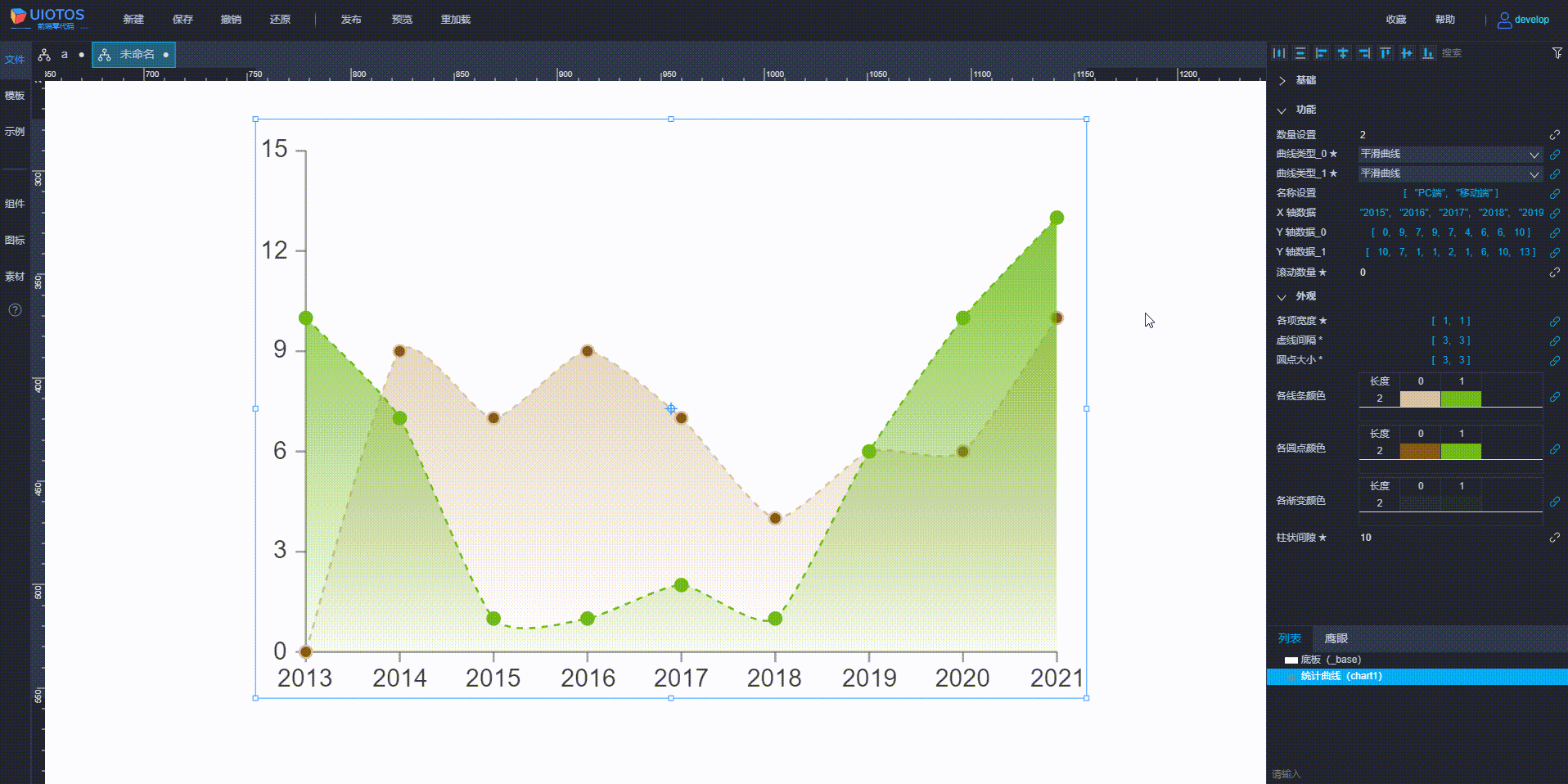

当Y 轴数据_i长度超出当前设置的数量时，新追加数时，会自动挤掉开头一个数据，以此形成滚动曲线。值为空或小于等于0时，曲线不会自动滚动，将按照由X 轴数据和Y 轴数据构成的完整数据显示。如下所示：

示例步骤：

数量设置为1，只显示一条曲线。

设置滚动数量为12。

工具函数（随机数）连线操作Y 轴数据_0，并勾选输出合并非覆盖。

随机数设置范围[0,100]，由定时器500毫秒周期触发执行输出。

外观

各项宽度 ★（`names`）

注意：该属性需展开

才能看到。

数字数组可读写

柱状图宽度设置（对平滑曲线无效）。

曲线类型_i选择“柱状图”后，可以通过对应的索引，设置该柱状图宽度。比如曲线类型_2，那么设置当前数组属性索引2的值。值说明：

0~1之间

为比例，比如0.4，为可用宽度（参见柱状间隙）的40%。

1~10之间

将被自动转为0.9。宽度太小看不清。（因此发现设置1，就自动变为0.9，属于正常情况）

>10

按实际设置的值。

注意事项：

“柱状图”的像素宽度要设置固定值时，需大于10，否则会默认被恢复成0.9。

“平滑曲线”，宽度值可设置≥1的像素值。当<1时将被自动被恢复成1（默认值）。

虚线间隔 *（`lineDots`）

注意：该属性需展开

才能看到。

数字数组可读写

设置曲线的实线或曲线，以及虚线样式。

在曲线类型_i为“平滑曲线”时有效。当前属性索引值，可设置对应曲线的线形。数值说明：

值为0时为实线。

值大于0时，为虚线的点划线长度。

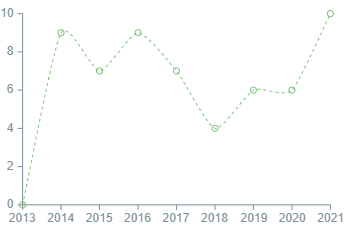

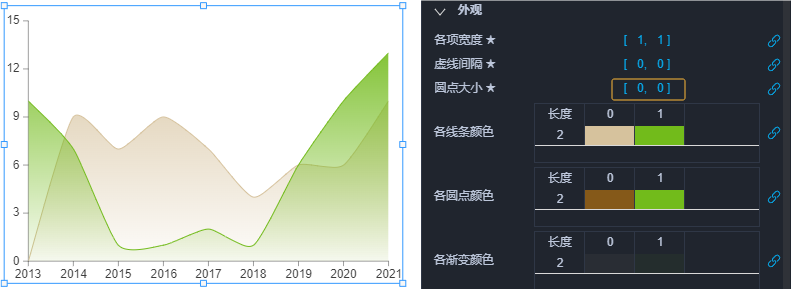

设置示例：

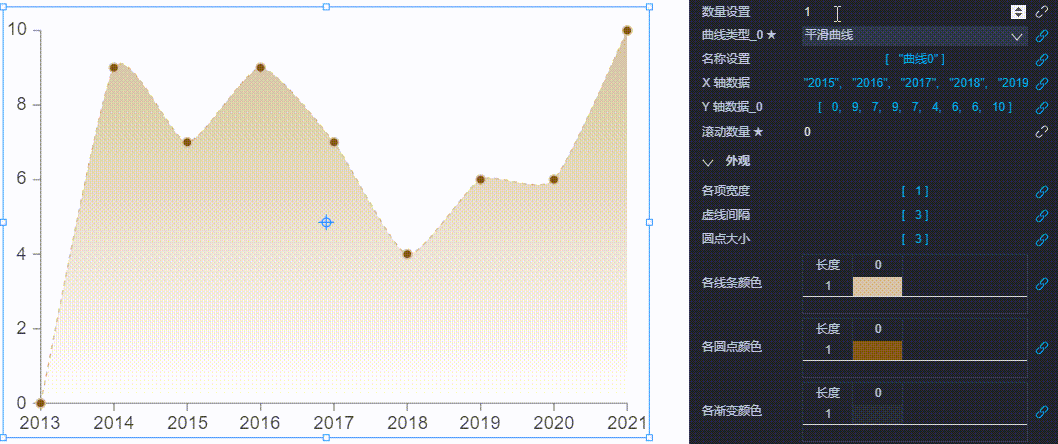

圆点大小 ★（`itemSize`）

注意：该属性需展开

才能看到。

数字数组可读写

设置平滑曲线上数据小圆点的大小。

在曲线类型_i为“平滑曲线”时有效。当前属性索引值，可设置对应曲线上数据小圆点大小。如下所示：

设置示例：

背景颜色 *（`background`）

注意：该属性需打开专业模式才可见。

颜色类型可读写

设置曲线整体背景颜色，默认为透明。

如下所示：

坐标轴颜色 *（`axisLine.color`）

注意：该属性需打开专业模式才可见。

颜色类型可读写

曲线的X轴和Y轴线条颜色。

即横纵坐标轴颜色，通常跟轴文字颜色一起设置，保持风格一致。如下所示：

轴文字颜色 *（`axisLabel.color`）

注意：该属性需打开专业模式才可见。

颜色类型可读写

曲线的X轴和Y轴线的文字颜色。

参见轴线颜色。

分割线颜色 *（`splitLine.color`）

注意：该属性需打开专业模式才可见。

颜色类型可读写

曲线水平或垂直分割线颜色。

Y 轴横线和X 轴纵线开启时，对应的分割线颜色。在横轴或纵轴根据刻度的等距分割。如下所示：

各线条颜色（`colors`）

颜色数组可读写

各线条颜色，按索引依次对应。

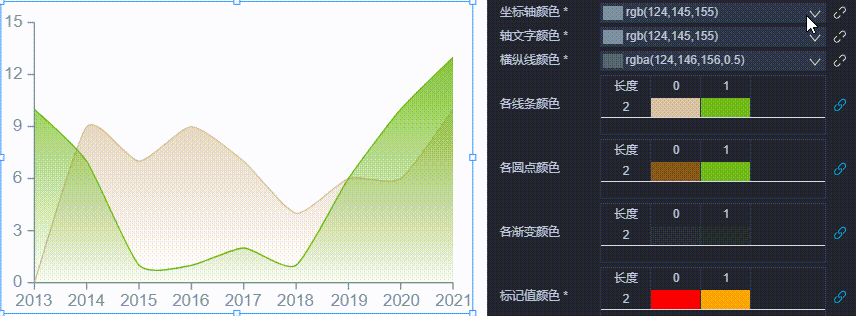

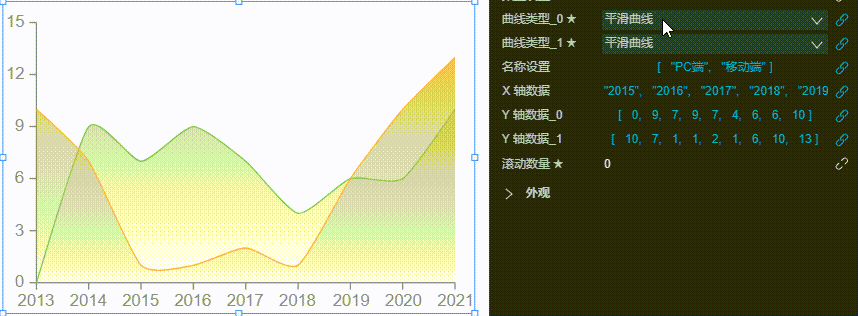

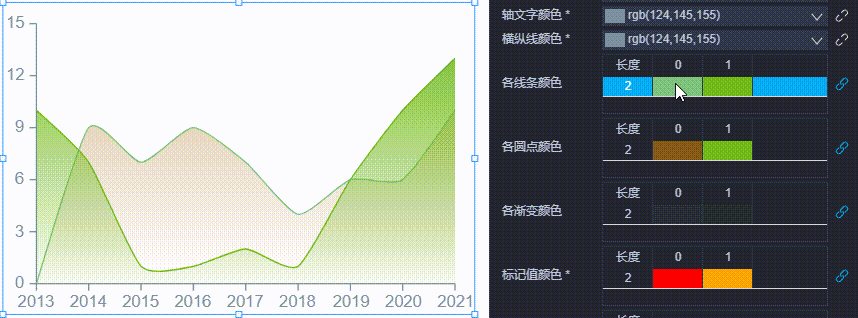

数组指定索引颜色，对应曲线或柱状图的颜色，如下所示：

各圆点颜色（`colorItems`）

颜色数组可读写

各平滑曲线上数据小圆点的颜色。

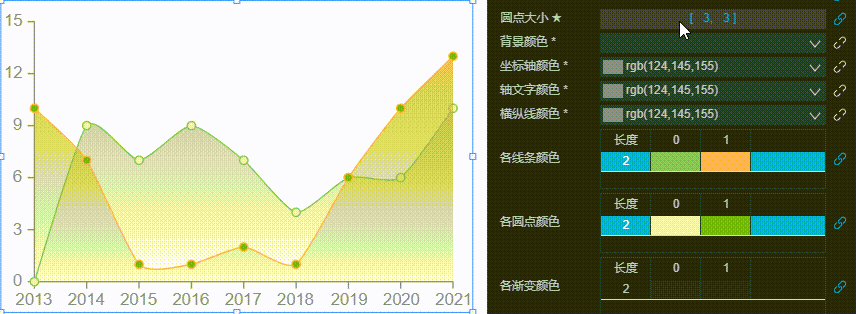

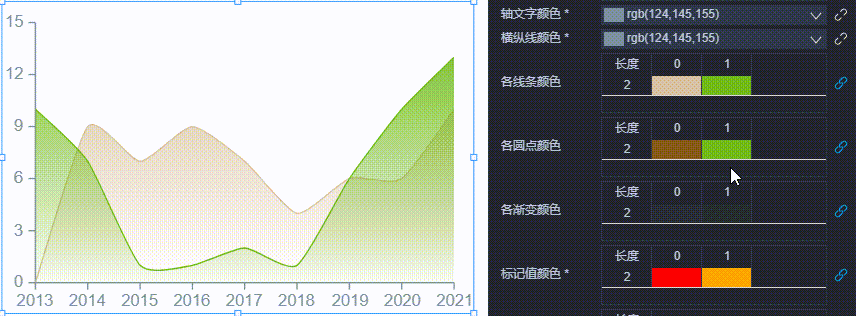

圆点大小对应索引设置大于0时，平滑曲线上小圆点可见，这里可以对应设置颜色，如下所示：

注意：对柱状图无效。

各渐变颜色（`colorStops`）

颜色数组可读写

与曲线颜色，组成曲线的渐变色面积阴影。

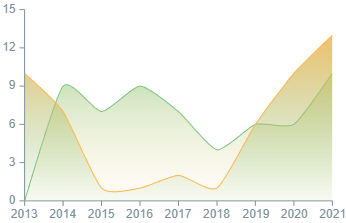

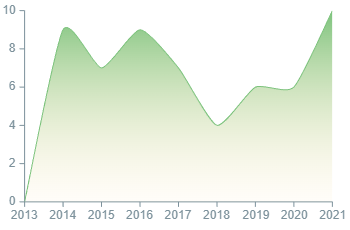

用于设置平滑曲线的面积阴影风格。当索引颜色有设置且非透明时，平滑曲线与X轴的面积区域，将以索引颜色和各线条颜色的曲线颜色进行渐变填充。如下所示：

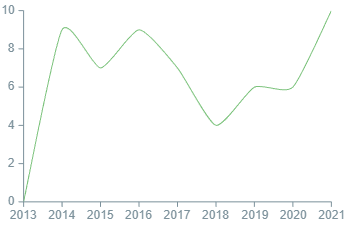

注意：清理掉索引颜色（或设置透明度为0）时，平滑曲线将只有线条，不会有面积阴影颜色。

标记值颜色 *（`markColors`）

注意：该属性需打开专业模式才可见。

颜色数组可读写

最大最小标记值线的颜色。

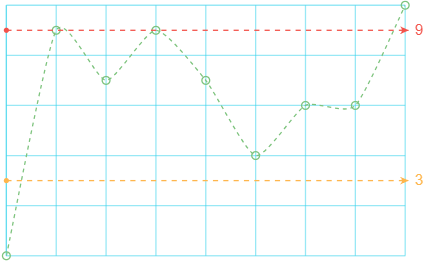

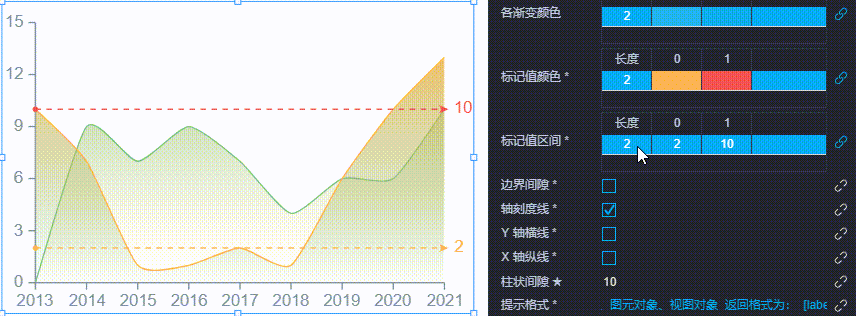

当属性标记值区间有设置最小、最大值（分别对应索引0和1），当前属性对应索引可设置（水平）标记线颜色。如下所示：

标记值区间 *（`markValues`）

注意：该属性需打开专业模式才可见。

数字数组可读写

设置水平刻度值，用于警戒线。

设置刻度值，通常为最小最大值两个，对应水平刻度线。参见标记值颜色。

边界间隙 *（`boundaryGap`）

注意：该属性需打开专业模式才可见。

布尔类型可读写

坐标轴左右是否留白。

参数说明：

不勾选

横向坐标轴的数据从原点（横纵坐标轴交叉点）开始，跟纵轴的起始值在数值标记上重叠。

勾选时

坐标轴留白，会让横轴内容，留出空间，避免数值跟原点重叠。

如下所示：

轴刻度线 *（`axisTick.show`）

注意：该属性需打开专业模式才可见。

布尔类型可读写

坐标轴上的刻度标记是否可见。

效果参见边界间隙。

Y 轴横线 *（`splitLineY.show`）

注意：该属性需打开专业模式才可见。

布尔类型可读写

Y轴在水平方向的分割线是否可见。

效果参见分割线颜色。

X 轴纵线 *（`splitLineX.show`）

注意：该属性需打开专业模式才可见。

布尔类型可读写

X轴在垂直方向的分割线是否可见。

效果参见分割线颜色。

柱状间隙 ★（`barCategoryGap`）

注意：该属性需展开

才能看到。

数字类型可读写

柱状图组之间的间隙，用以区分。

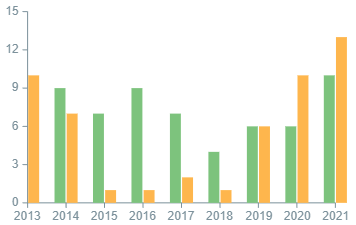

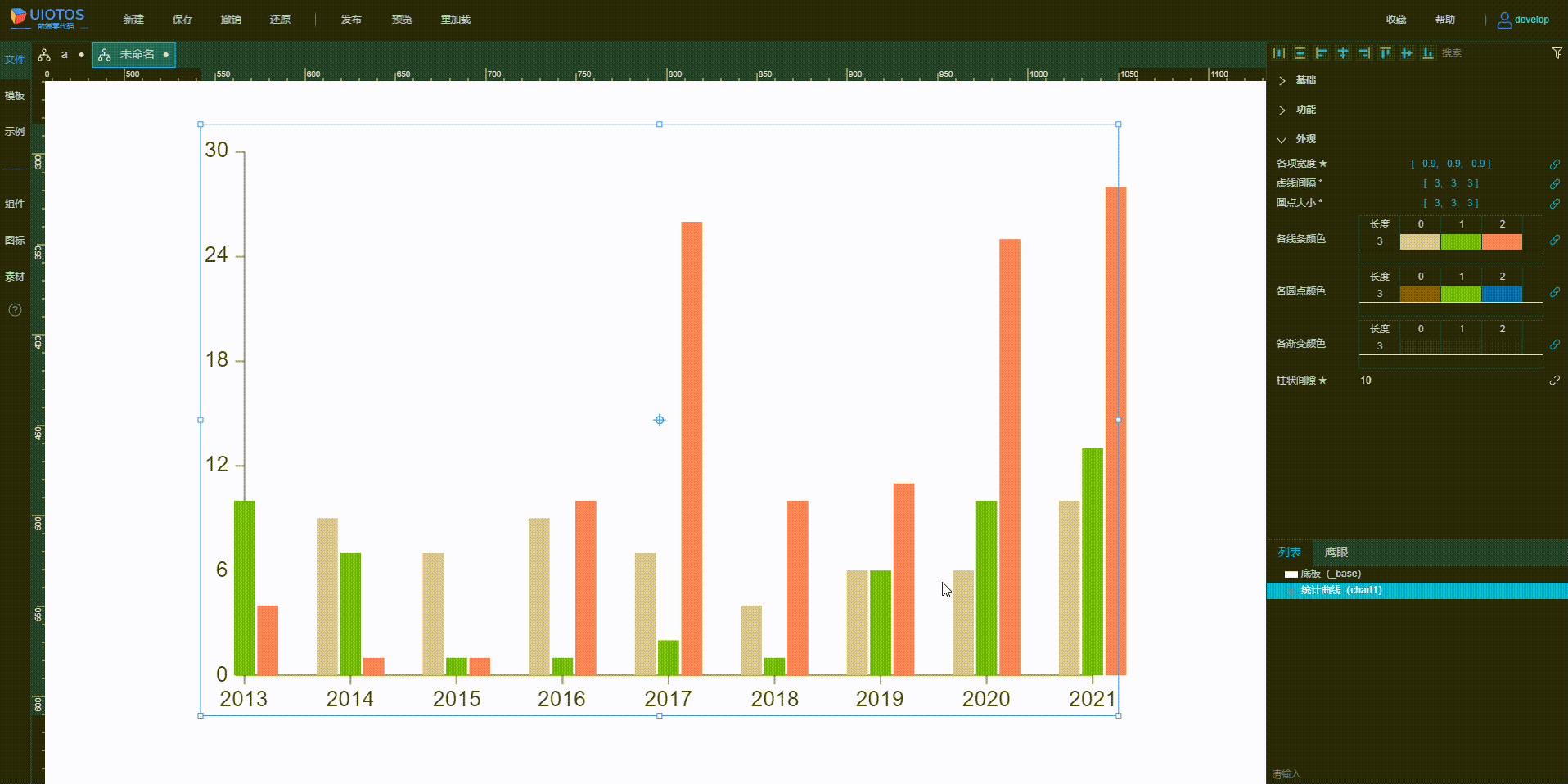

如果数据只有一个柱状图，那么就是柱之间的间隙；如果有多个柱状图叠加，那么是组之间的间隙，如下所示：

注意事项

当设置间隙为0时，且数据只有一个柱状图时，柱之间还存在间隙，原因有两个：

各项宽度对应设置值为绝对像素，固定宽度。多余的则自动为间隙。

各项宽度对应设置为0~1的小数，此时就是可用宽度的比例。

可用宽度

整个横轴按照X 轴数据数量平分，减去当前设置的柱状间隙，再按照数量设置中柱状图的数量平分。

提示格式 *（`tooltipFormat`）

注意：该属性需打开专业模式才可见。

函数类型可读写

回调函数自定义鼠标悬停格式。

默认悬停提示参见名称设置。当前函数用于自定义提示格式，参数说明：

//参数1：label提示标题文字，默认为x轴当前值
//参数2：datas按照曲线索引顺序，指定x轴值对应在y轴各曲线的当前值
//参数3：info原始显示信息的对象
/*返 回：数组类似，如[label,data0,data1,data2]。
其中数组首项为悬停提示的标题，其余依次对应曲线值。*/

示例如下：

更多参见公共属性

实时曲线 *

说明

属性

功能

外观

暂略。

更多参见公共属性

周期曲线 *

说明

属性

功能

外观

暂略。

更多参见公共属性

堆叠图 *

说明

属性

功能

外观

暂略。

更多参见公共属性
