布局

说明

布局在软件界面中极为重要。

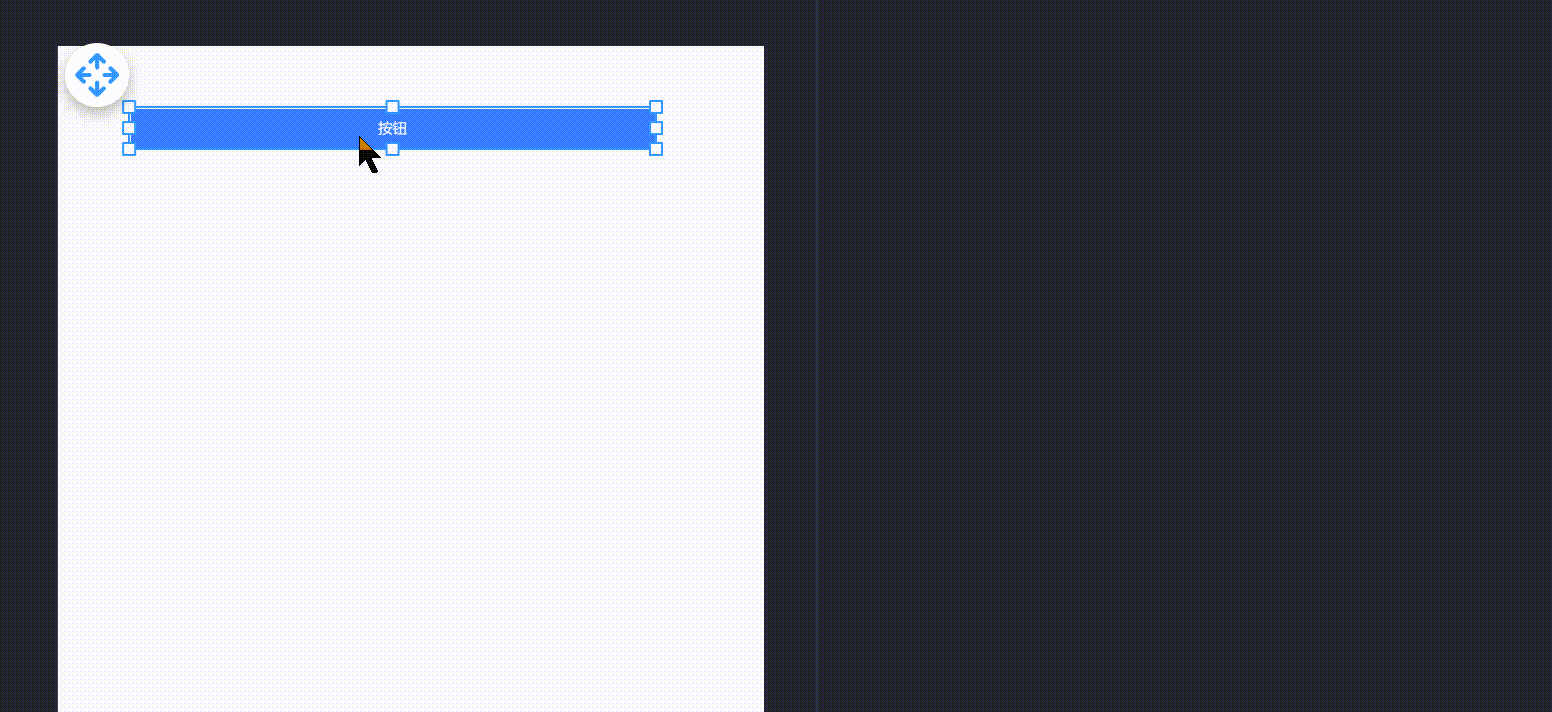

如下所以在无布局时，页面尺寸变化，组件的位置和尺寸都不变：

UIOTOS提供了多种布局方式，以满足不同需求，本篇主要介绍以下两种：

底板布局（`弹性伸缩`）

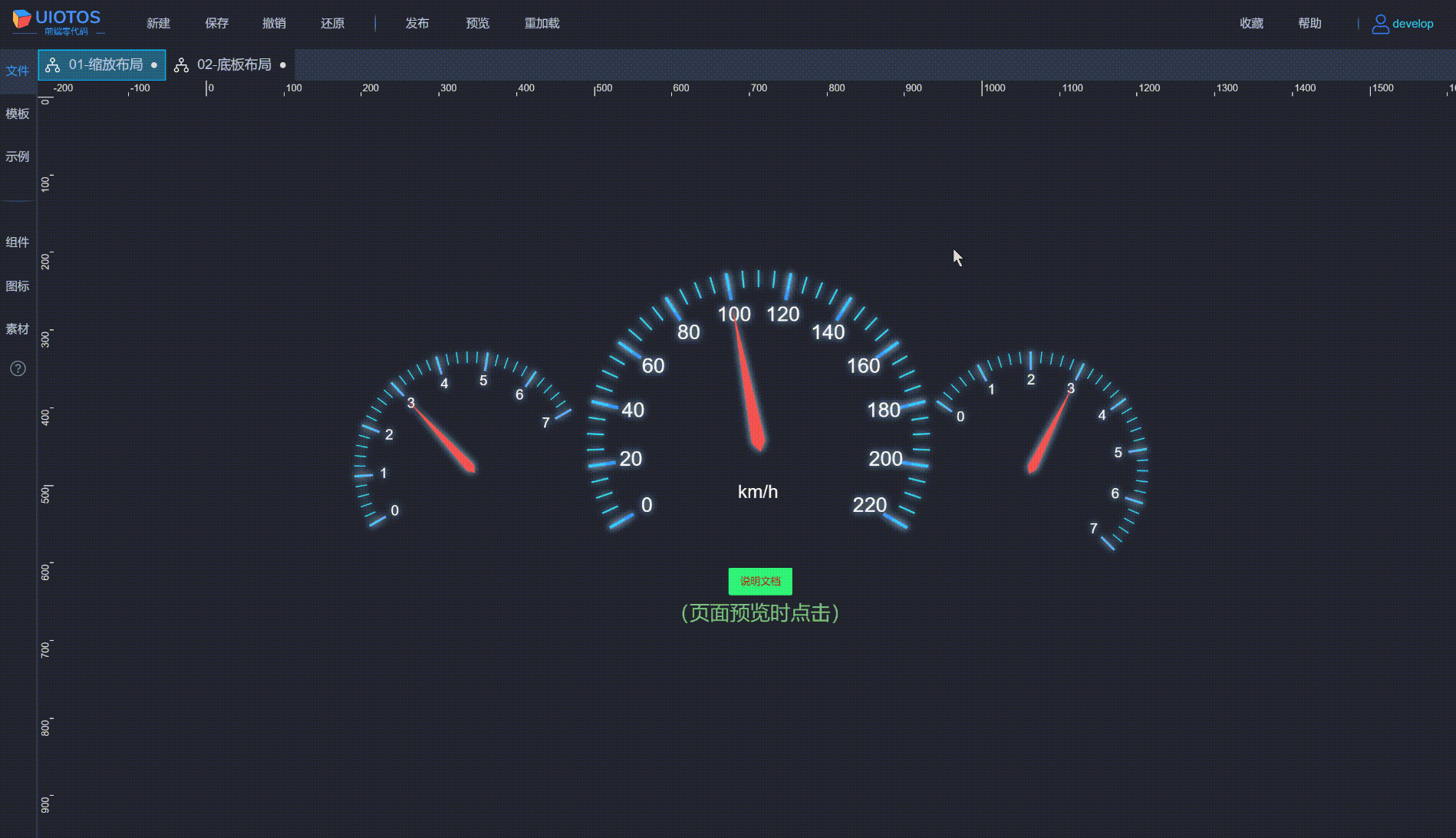

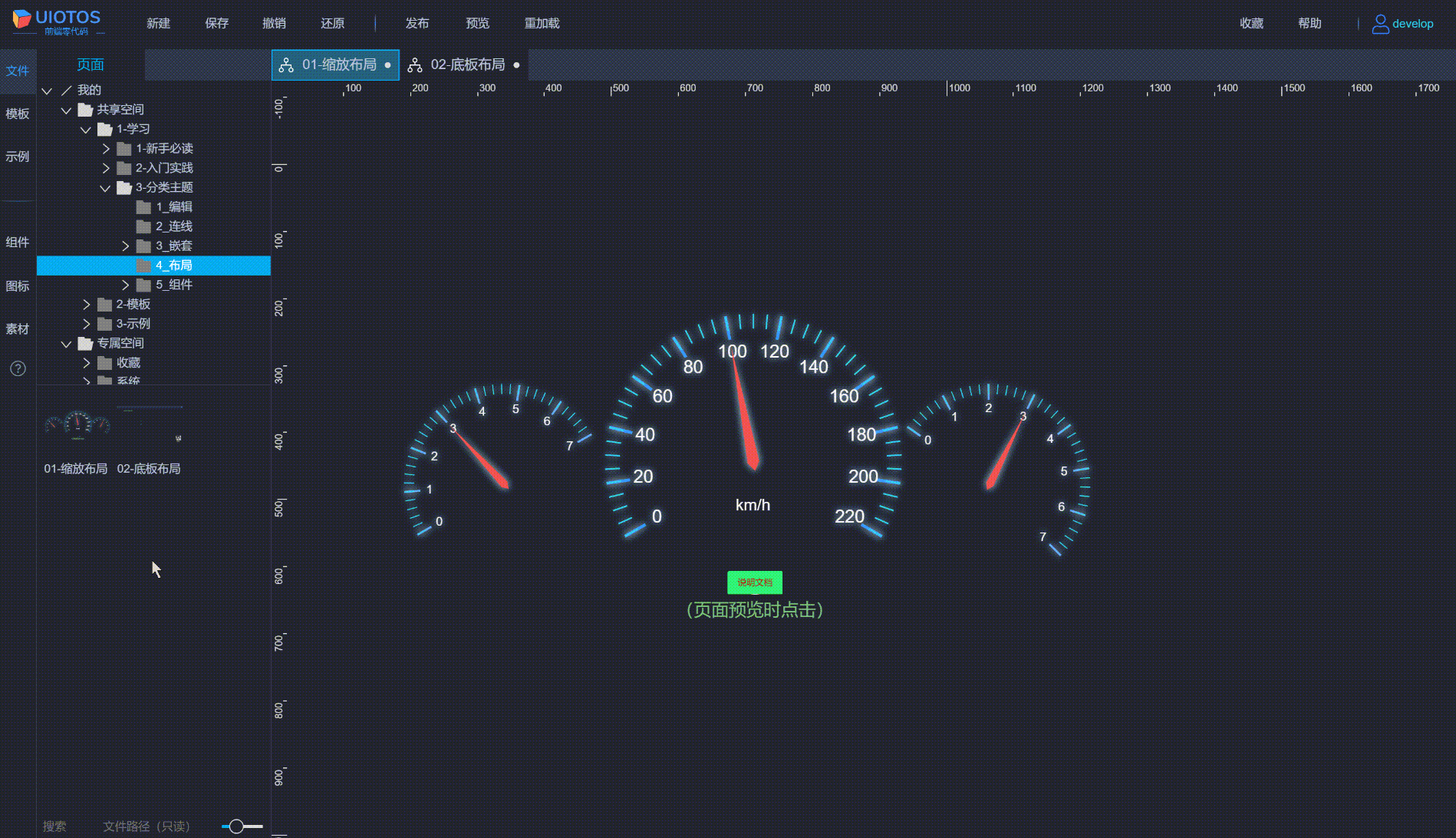

页面或窗口尺寸变化，组件宽或度不变，或自动伸缩填充。如下所示（主要用于管理系统、上位机、客户端界面等）：

在线示例

缩放布局（`适配内容`）

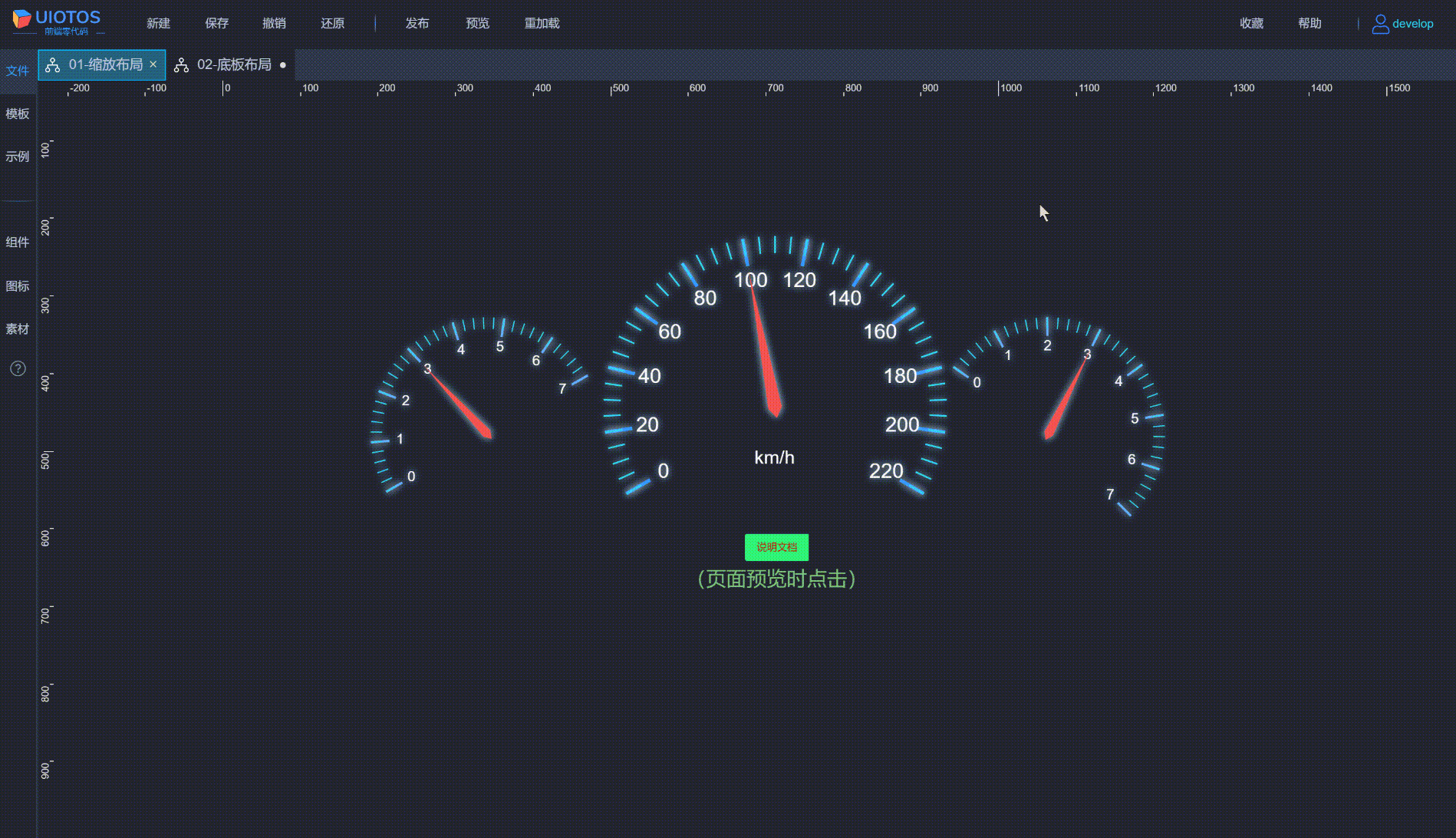

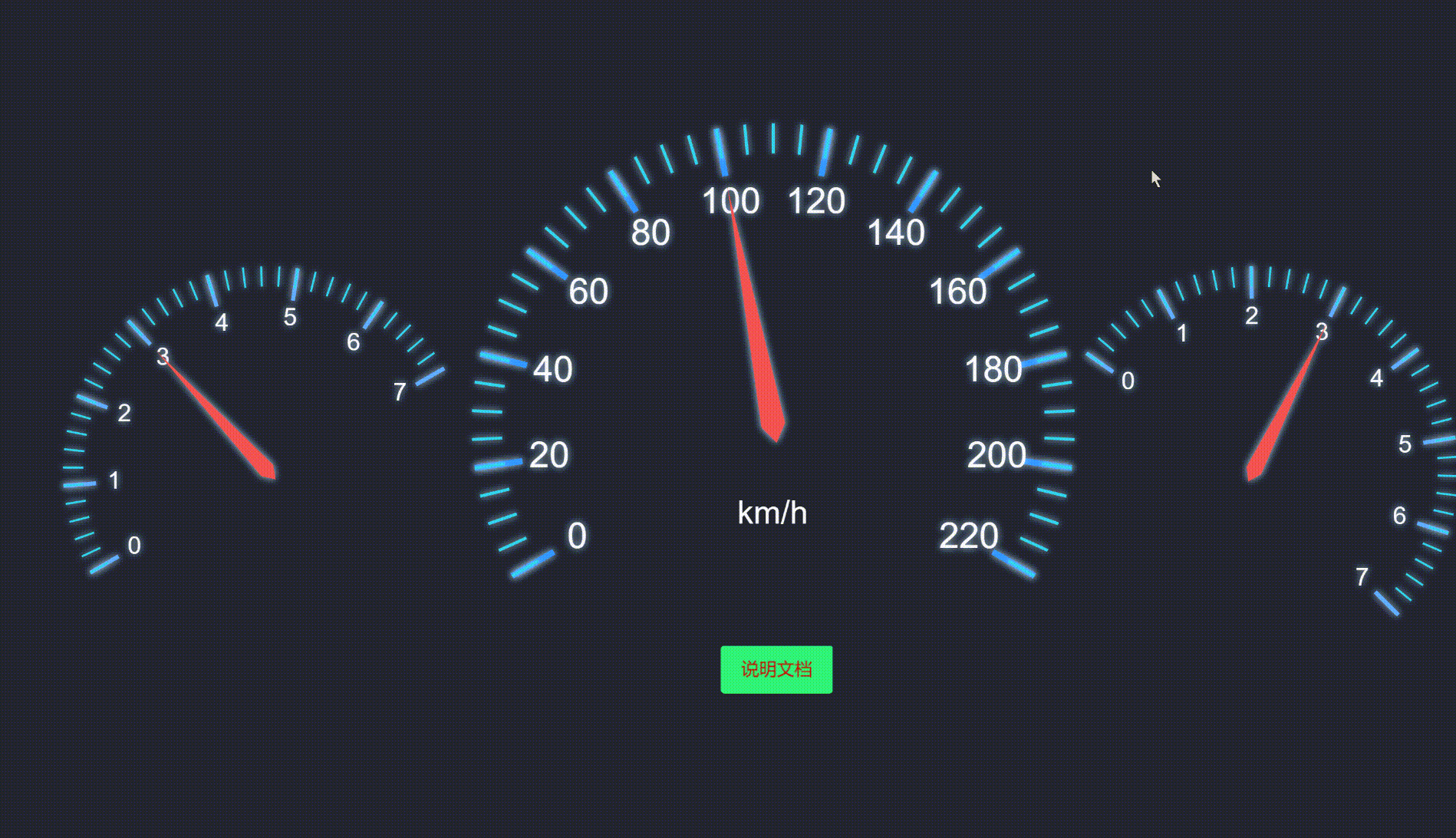

按照页面或浏览器窗口整体等比缩放。如下所示（主要用于工业组态、数据大屏、示例绘图/拓扑图等）：

在线示例

还有更多，比如长页滑动、吸附布局、网格布局等，高级篇再介绍。

值得注意的是，其他布局通常是在本篇介绍的缩放、底板两个基础布局之上，页面局部区域内容的布局。

如何选择？

选择合适的布局，达到目标效果事半功倍，否则起到反作用。这里有以下参考原则：

大屏组态等展示界面

最好用缩放布局，所见即所得，怎么摆放就怎么显示，尤其适用于界面中有大量绘图、自定义装饰的情况。

优点

无需专门设置布局，拖拽摆放即可，对于高度定制化的UI绘图界面十分便利。

缺点

缩放时，界面中所有元素都会缩放，对于复杂交互界面不太友好，操作不便。

表单交互等功能界面

最好设置底板布局，比如管理平台、配置界面等。这类界面通常交互复杂，涉及到组件、面板的显示、隐藏等，底板布局适合动态交互场景。

优点

可以非常细致控制布局，确保拉伸、靠边等理想效果，同时保证文字、尺寸等设置了固定参数的，随着页面缩放保持固定，仅组件按布局弹性伸缩。

缺点

对于展示类型的界面，由于界面定制化程度极高，采用布局控制，会变得非常复杂（还会涉及逐级相对布局），仅为了让文字等不被缩放，得不偿失。

UIOTOS默认创建的页面是底板布局，也倾向于这种布局方式，好处是页面尺寸缩放时，界面文字显示、表单组件高度等显示，不会随着页面缩放，从而导致表单交互操作不便。

同时，布局的灵活，增加了复杂性，从而会带来新的问题，因此面向数据展示类（表单交互较少的），如果也用底板布局，尽管能实现文字、组件默认尺寸（比如表格行高、输入框、下拉框固定高度）不会随着缩放变化，但是配置会非常麻烦。此时适合用缩放布局。

使用

底板布局

新建页面默认是底板布局（有自动创建一个白色矩形，并自动设为底板）。可以改成缩放布局，或者修改底板（切换页面中其他组件为底板，删除默认的底板）。

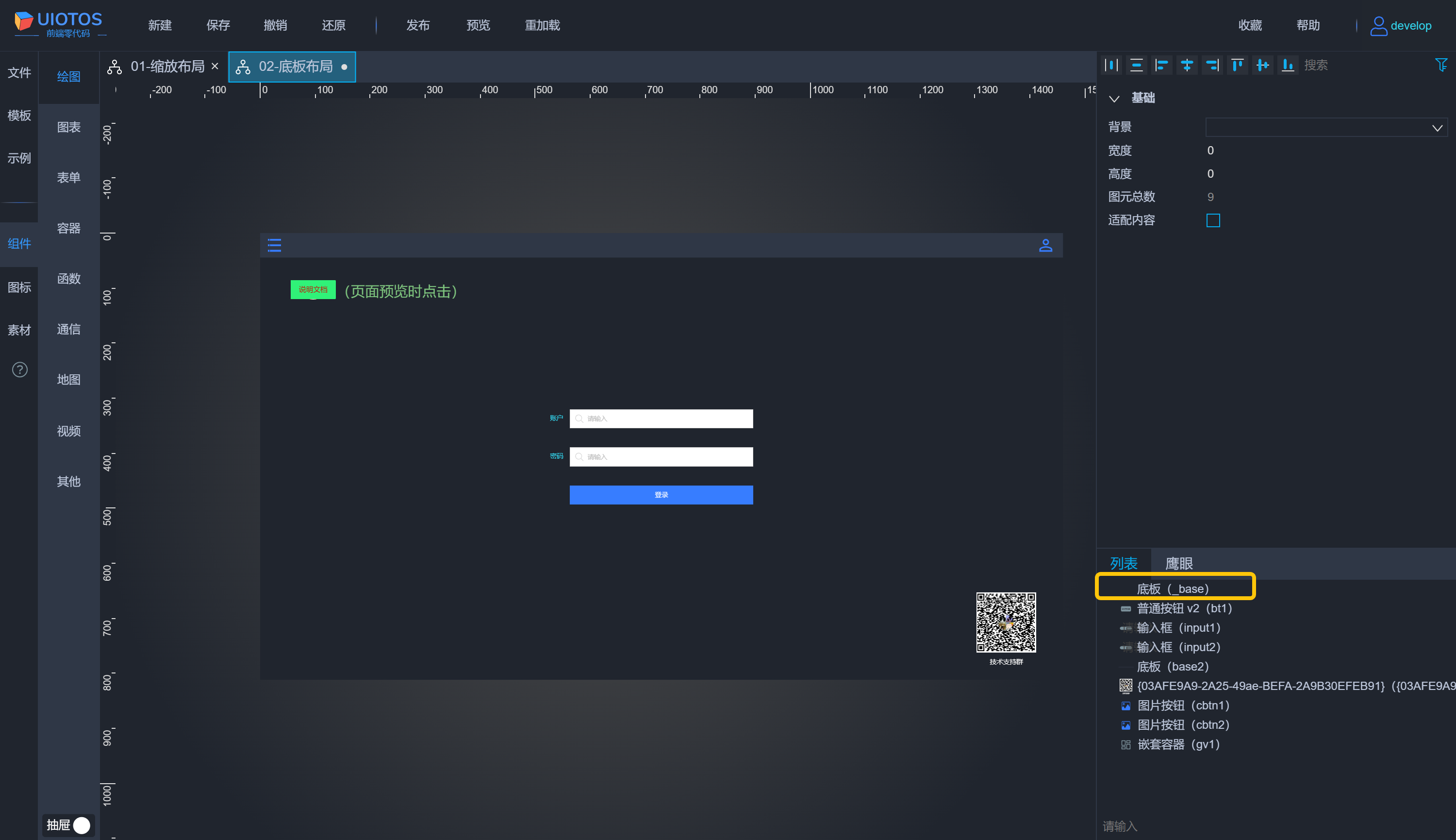

此外注意，底板通常在页面的最底层，即右下脚属性列表的最上位置：

设定和定位底板

空白区域，右键点击定位当前底板，就会自动选中底板组件。如果没有，则会提示未设定。

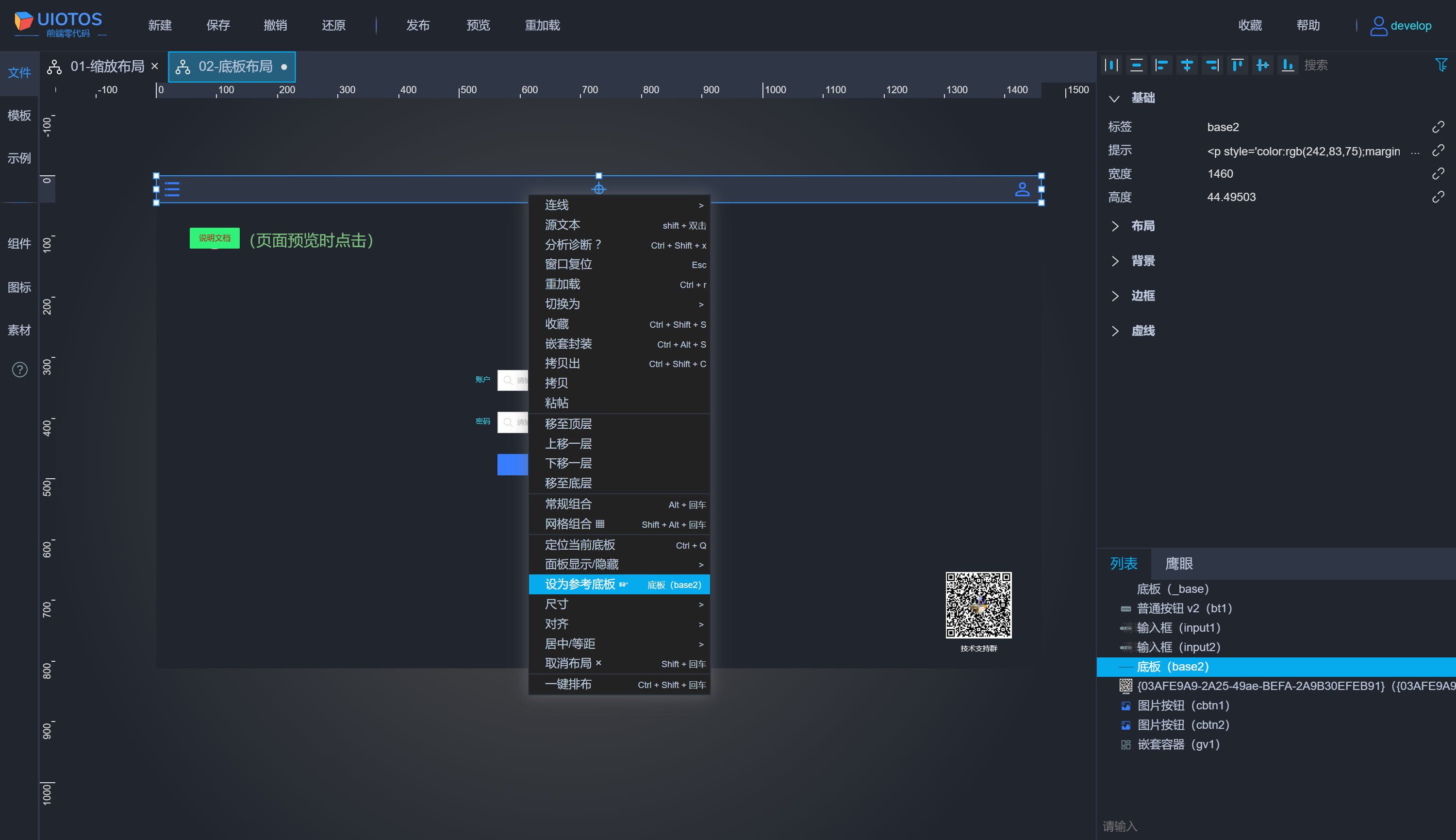

选中组件，右键可以取消当前底板设置，或者选择非底板组件，选择设为底参考板：

注意，页面非缩放布局（适配内容）时，有且仅有一个底板组件，没有设定时，通常会自动创建（鼠标右键时会触发）。

当选择新的组件设定为参考底板时，原先如果存在底板，那么会自动取消。

组件相对布局设置

底板有两个作用：

运行时自动全屏填充，铺满整个显示窗口。
页面上其他组件一键布局的参考目标，决定组件的位置、尺寸如何弹性伸缩。

底板随窗口自动填充时，尺寸会动态变化，组件相对于底板的位置和尺寸，也会同步变化。

如何调整自身的位置和尺寸，以实现窗口尺寸变化时，弹性伸缩的效果，取决于组件的布局设置。具体步骤如下：

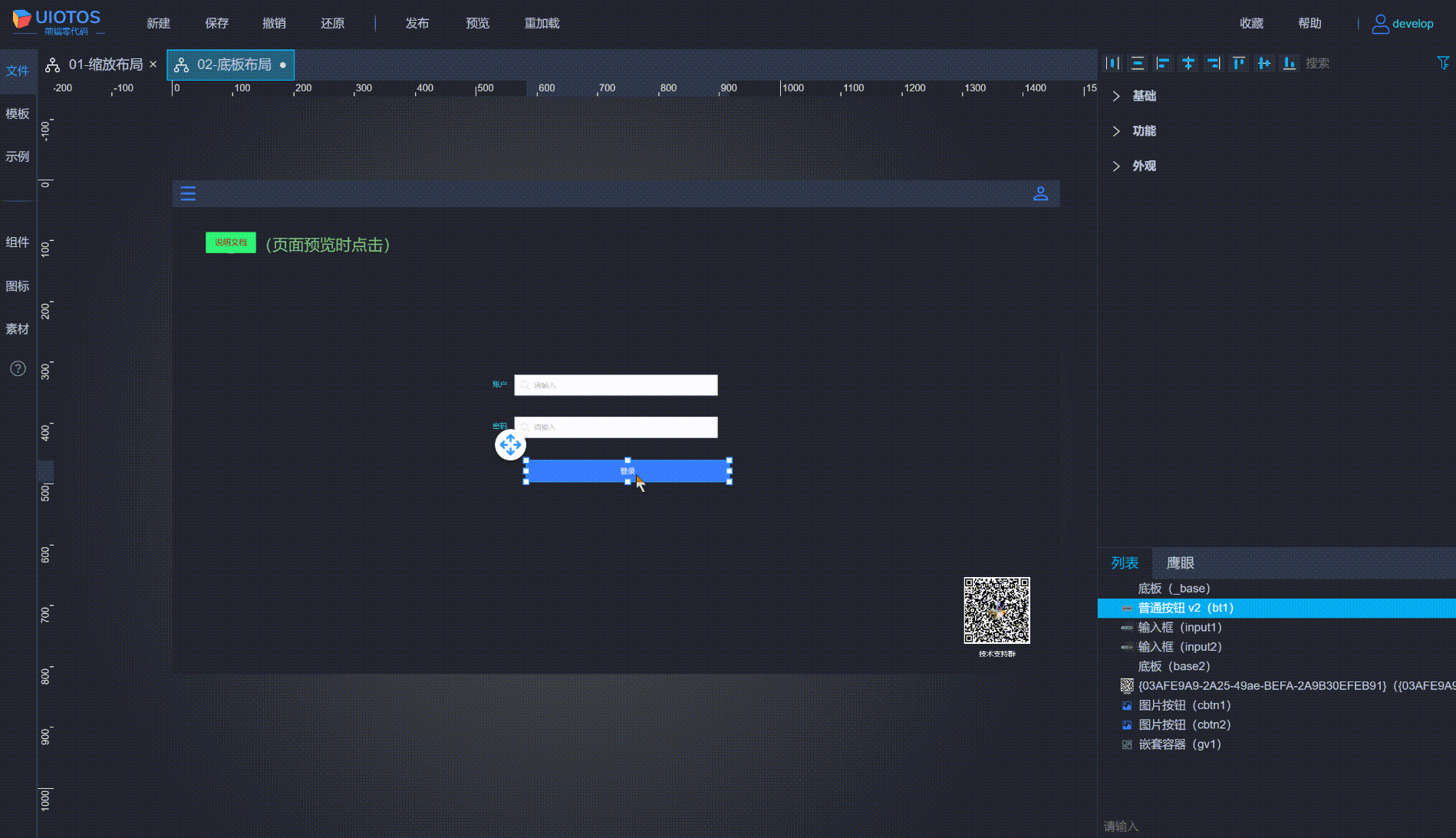

拖放组件到底板矩形适当的位置上

不对组件作布局时直接运行，组件显示位置与编辑时底板区域的位置一样，所见即所得。但是随着窗口尺寸变化，组件的位置和大小不会变化。

自动创建并自动被设为底板的矩形，尺寸默认为当前环境下，浏览器内容区域的宽高，不是固定值。因此能确保运行时，组件所在位置和编辑时相对于底板的位置保持一致。

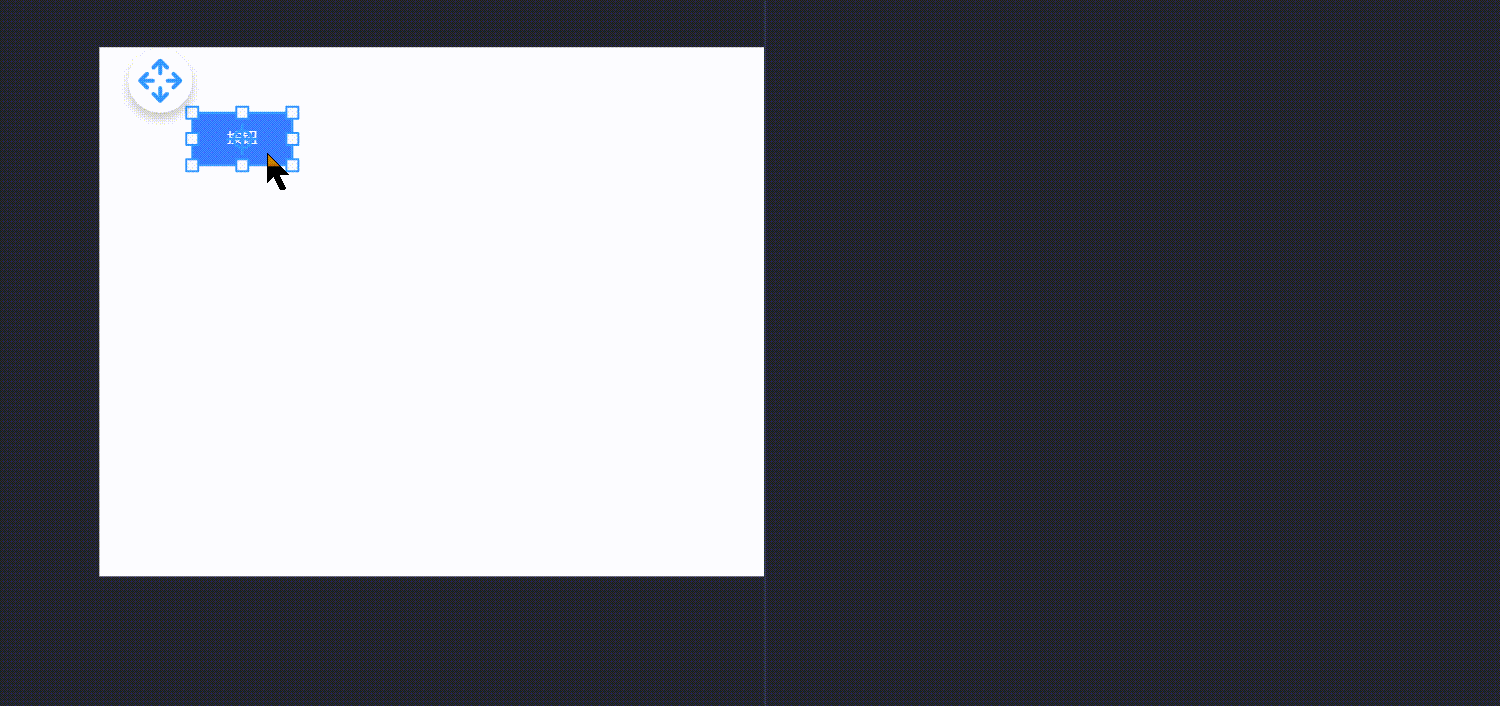

右键选择自动布局（或者shift + 回车）

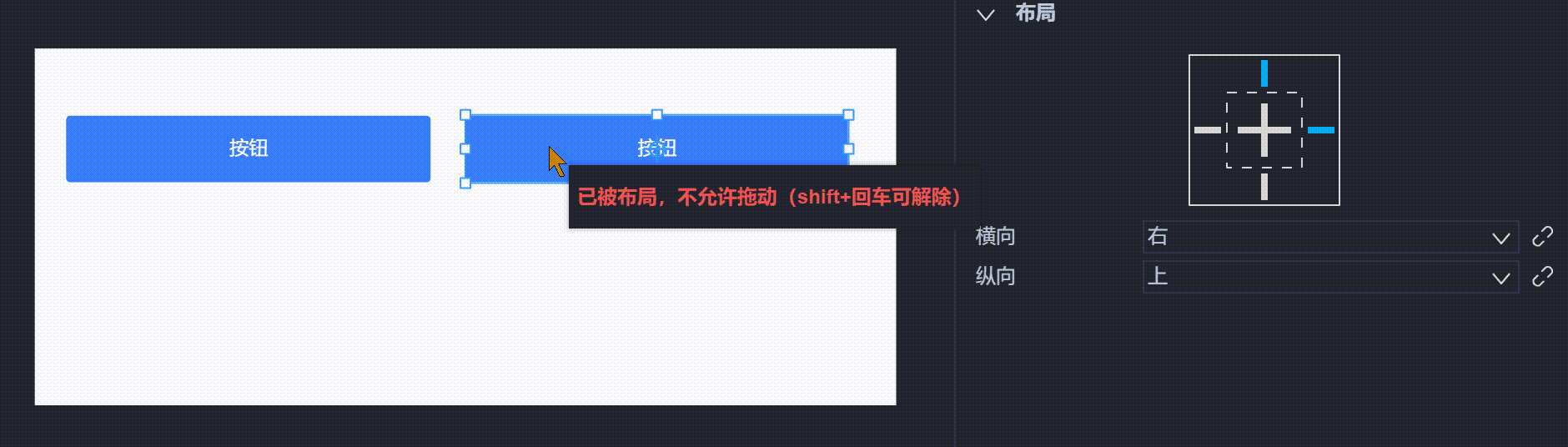

右键菜单或者快捷键对组件一键自动布局后，组件将变为不可拖动，并提示已被布局，不允许拖动。再次右键菜单或者执行同样快捷键，则可以取消布局，恢复拖动。

组件自动布局后，会按照当前相对于底板的位置和尺寸，决定在水平或垂直方向，位置和尺寸如何随底板变化而变化，并且体现在新增的布局属性组中。

注意：v3.0起，已经将布局属性组，放到了专业模式下（参见属性分级显示），默认不可见。

展开具体说明

水平方向：

左

组件左侧与底板左侧，距离始终保持不变。不论底板尺寸、位置如何变化。

右

跟左类似，这里是确保右侧距离保持不变。

左&右

同时保证组件的左侧、右侧与底板的左右侧距离不变，不论底板尺寸位置如何变化。因此组件自身宽度会动态伸缩。

注意：在一行中，一般最多仅对一个组件布局参数设置左&右（其他设置左，或者右），否则缩放时，多个组件会出现交叠。

中心

仅确保组件的中心与底板的中心，相对位置保持不变。

对于需要保持组件尺寸大小的，适合选择中心。不过当底板尺寸小于组件尺寸时，会导致组件显示不全。

缩放

组件的宽高、位置相对于底板等比缩放变化。

缩放布局比较简单粗暴，连通组件的宽、高、间隙，都一同缩放。

（多个组件打组合后，组件随着组合尺寸就是缩放变化）

注意：参数左&右跟缩放一样都能伸缩组件的尺寸，前者可以确保组件之间的间隙不变，而后者连通间隙一起都会等比缩放，无法保证固定间隙。

垂直方向

上

下

上 & 下

中心

缩放

略，参见水平方向。

垂直和水平方向的设置可以独立，组合在一起，就构成了组件相对于底板布局，实现弹性伸缩自适应。

在组件属性面板增加的布局属性组中微调（可选）

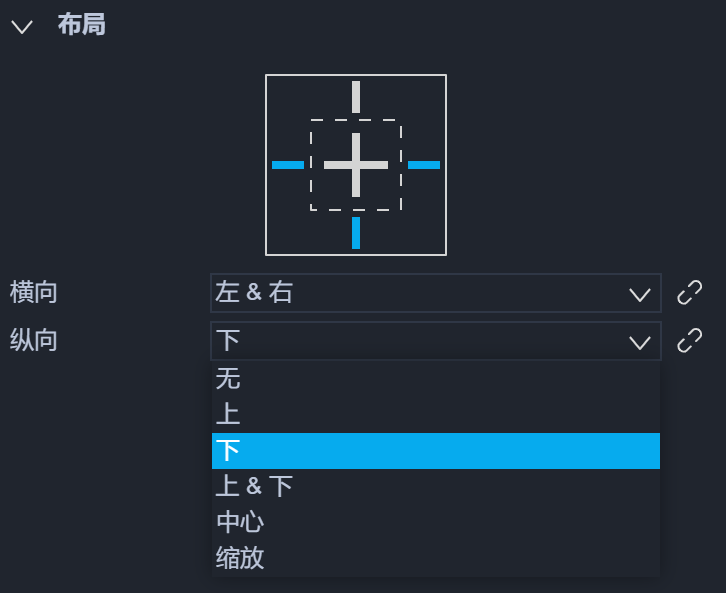

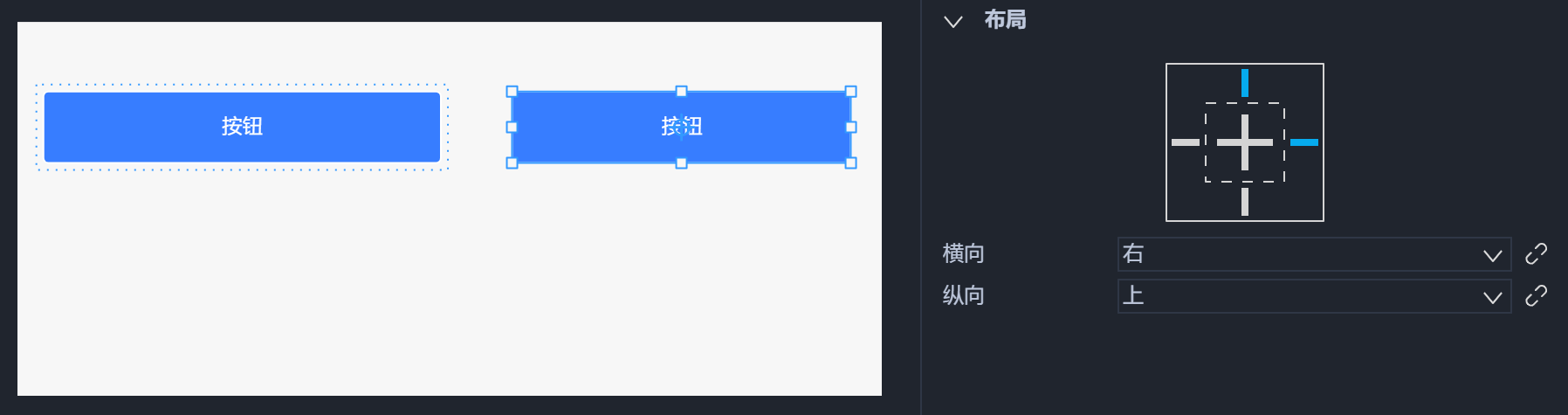

组件相对底板做自动布局后，新增的布局属性组如下所示，提供有上方图形和下方横向、纵向下拉选择，两种配置方式。

当然，缩放、左&右、上&下，需要下拉选择配置，上方图形无法配置

缩放布局

打开页面属性面板

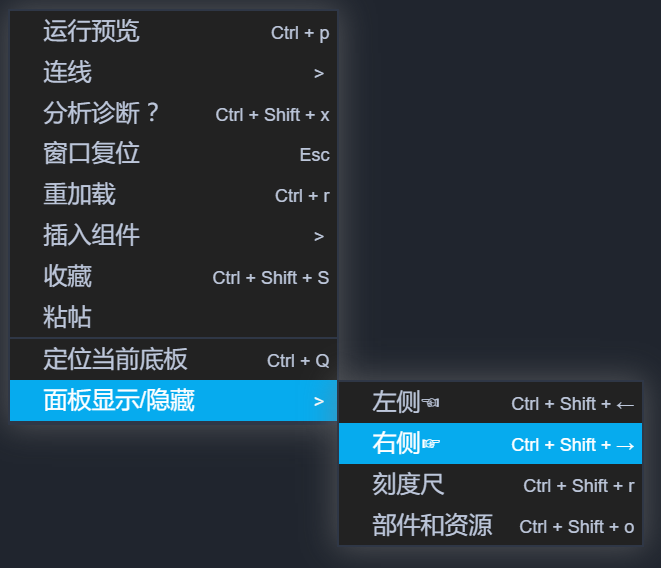

在非底板的空白区域，右键打开右侧面板显示（或者Ctrl + 连续单击，切换左右侧面板的显示和隐藏，直到显示右侧面板）

勾选属性`适配内容`

页面都有该属性，是缩放布局的关键配置，底板布局时不可勾选。该属性决定了页面中所有组件组成的区域，整体按照显示窗口的尺寸等比缩放，确保能完整显示。

新建页面默认是底板布局，并且无法删除底板，删除后也会自动创建（空白处右键会就会触发自动创建）。当勾选了页面的适配内容属性后，就可以删除底板了。

设置可平移、可缩放（可选）

页面缩放布局下，除了初始显示（以及显示窗口尺寸变化）时内容会自动缩放自适应，通常还需要在运行状态下，鼠标滚轮、手势操作也能够缩放和平移页面。这就需要再勾线页面相关属性。具体操作：

打开页面属性面板，点击右上简化属性按钮
展开全部属性（默认蓝色时，列表显示为简化属性，点击后显示更多属性，并且颜色为白色，再次点击可以切换）。

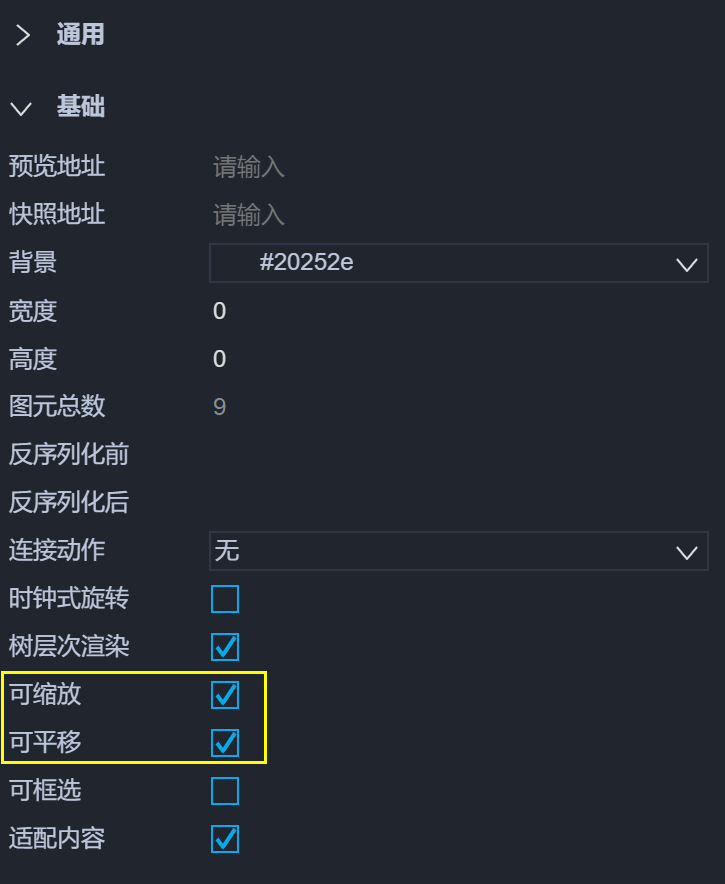

在基础属性组中，勾选可缩放和可平移：

如下所示：

Q&A

缩放布局页面预览，偶尔无法平移？

通常是因为点击在组件上，并且该组件为可选中状态（默认）。选择空白区域点击拖动平移即可。
