LDO参数

低压差线性稳压器LDO（LOW DROPOUT VOLTAGE REGULATOR）参数说明

线性调整率(Line Regulation)：输入电压变化看输出电压变化（类似于电压调整率）

　　1、定义:

　　输入电压在额定范围内变化时,输出电压之变化率.

　　Line Regulation=(Vmax-Vmin)/Vnor

　　Vnor:输入电压为常态值,输出为满载时之输出电压.

　　Vmax:输入电压变化时之最高输出电压.

　　Vmin:输入电压变化时之最低输出电压.

说明:：如只是简单计算Line Regulation ,Vnor可用Vrated即输出电压标称值

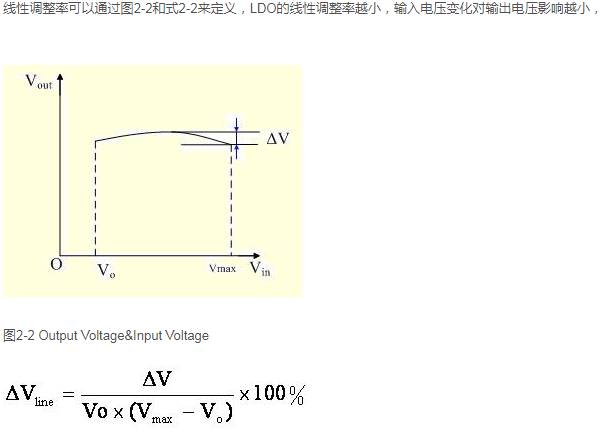

△Vline—LDO线性调整率

Vo—LDO名义输出电压

Vmax—LDO最大输入电压

△V—LDO输入Vo到Vmax'输出电压最大值和最小值之差

负载调整率 (Load Regulation)：输出负载变化看输出电压变化(类似于电流调整率)

　　1、定义:

　　输出电流于额定范围内变化(静态)时,输出电压之变化率.

　　Load Regulation(%)=|Vfl-Vhl|/Vfl×100%

　　Vfl:满载时之输出电压 (额定负载时输出电压)

　　Vhl:半载时之输出电压

说明：如只是简单计算Load Regulation ,Vfl可用Vrated即标称电压来代替.

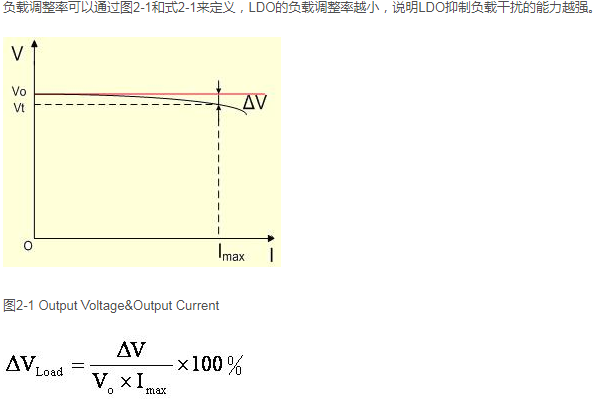

△Vload—负载调整率

Imax—LDO最大输出电流

Vt—输出电流为Imax时，LDO的输出电压

Vo—输出电流为0.1mA时，LDO的输出电压

△V—负载电流分别为0.1mA和Imax时的输出电压之差

压差（Dropout）

1、定义：

指保持电压稳定所需的输入电压和输出电压之间的最小差值。LDO能够在输入电压降低时保持输出负载电压不变，直到输入电压接近输出电压加上压差，在这个点输出电压将“失去”稳定。压差应尽可能小，以使功耗最小，效率最高。当输出电压降低到低于标称值 100mV的电压时，通常被认为达到了这个压差。负载电流和结点温度会影响这个压差。最大压差值应在整个工作温度范围和负载电流条件下加以规定。

静态电流（Quiescent Current）

1、定义：

静态电流Iq就是输入电流IIN和负载电流IOUT之间的差值，在规定的负载电流条件下测量。对于固定电压稳压器，Iq等于接地电流Ig。对于可调稳压器，如ADP1715，静态电流等于接地电流减去来自外部分压电阻网络中的电流。

电源抑制比（Ripple Rejection）

1、定义：PSRR = 20log[(Ripple(in) / Ripple(out))]

电源抑制比（PSR）用分贝表示，代表了LDO在宽的频范围（1kHz至100kHz）内对来自输入电源的纹波的抑制能力。,参数规范中的电源抑制比也是针对运算放大器的输入而言的. 运算放大器的电源线上的噪声也会对输出信号造成影响，因此必须适当地“抑制”噪声。而电源抑制比就是测量运算放大器抑制这种偏差的程度的量。一般定义它为：从输入到输出的增益除以从电源到输出的增益。PSRR 是一个用来描述输出信号受电源影响的量，PSRR 越大，输出信号受到电源的影响越小。

调整端电流（Adjust Pin Current）

1、定义：

调整端电流一般指的是调节(Adj)端的电流，是芯片内部电路产生的，其本身数值较小（<100μA），输入电压和输出电流变化导致调节端电流的变化很小（<5μA）。

均方输出噪声（RMS Output Noise）

1、定义：

在一定频率范围内，输出电压噪声的均方值（RMS）

产生噪声原因：

LDO主要包括了启动电路、恒流源偏置单元、使能电路、调整元件、基准源、误差放大器、反馈电阻网络和保护电路等。它的基本工作原理是：系统加电，如果使能脚处于高电平时，电路开始启动。恒流源电路给整个电路提供偏置，基准源电压快速建立，输出随着输入不断上升。当输出即将达到规定值时，由反馈网络得到的输出反馈电压也接近于基准电压值，此时误差放大器将输出反馈电压和基准电压之间的误差进行放大，再经调整管放大到输出，从而形成负反馈，保证了输出电压稳定在规定值。同理，如果输入电压变化或输出电流变化，闭环回路将使输出电压保持不变，即：

Vout=（R1+R2）/R2×Vref （1）

LDO的输出噪声受其内部设计和外部旁路、补偿电路的影响。图3是LDO的简单结构框图。由图可知，LDO输出噪声的主要来源是基准电路（Voltage Reference）模块，其产生的基准噪声在输出端被放大。此外，影响LDO输出噪声的其他因素还有：LDO内部放大器的极点、零点和输出极点，外部输出电容的容值和输出电容的等效串联电阻（ESR）值，以及负载值。

降低输出噪声的方法：
