MCU的复位电路

第一个blog，记录&分享

2.复位电路

定义：一般单片机里面都会有复位电路，比较熟悉的有上电复位和手动复位，具体这两个复位用下面这个电路就解决了。一般复位电平为低电平有效，高电平无效。一般对于整个系统来讲，刚开始时候也就是系统上电的情况下，整个系统是一定要进行复位的，这时候不允许其他事件的进行。整个系统工作是要一定时间的，特别是晶振起振是要时间的。那就需要系统上电复位，但当整个系统正常运转时候就可以不进行复位了。有时候在整个系统跑飞时候，可以人为的进行手动复位也是非常必要的，这时候系统就恢复到初始状态开始正常工作了。









下面对于复位电路进行分析，刚开始时候，系统一上电时，电容两端是没有电平的，也就是电平为0，而复位端一般是低电平有效，这时候整个电路上电时候就是复位的，这就是上电复位了。当电容两端充电到单片机认为的高电平时候（一般为0.7VDD）,这时候复位端为高电平了，那复位端就无效，系统开始正常工作了。

这里不妨将充电到0.7VDD的时间计算下，这个时间一般单片机手册中会给，这样可以确定R和C的数值。

一般的电容充放电公式如下：

Vo为初始电压，Ve为电容充的终止电压，Vt为任意t时刻的电容上的电压。则Vt = Vo + (Ve - Vo) * (1 - e^(t/RC))

换算一下电容从Vo充电到Vt的时间计算公式：t = RC* In((Ve - Vo)/(Ve - Vt))

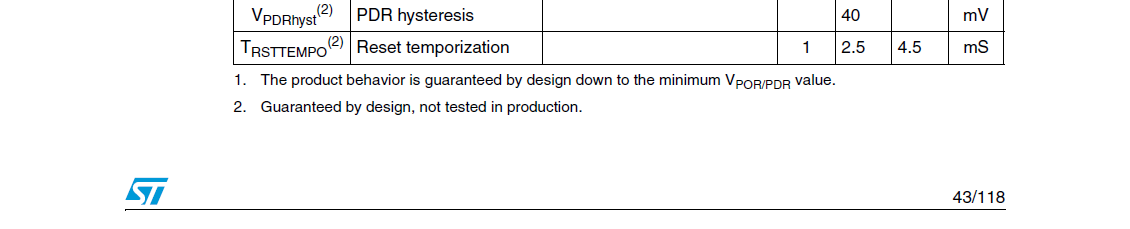

上面原理图中的R为20K,C为0.1uF,下方的图中ST芯片手册最后一行中Reset参数给出的时间要大于1ms

t=RC*In[(3.3-0)/(3.3-2.31)]=2ms

对于手动复位，当按下按键时候，电容短路，自身将不断放电，当放电到单片机复位端认为的低电平时候（一般为0.3VDD），单片机进行复位，这个复位时间应该来说肯定是远远大于1ms的，人为的按下按键的时间差不多至少为20ms
