消抖技术

消抖技术

8.1 简介

抖动产生的电压波形干扰正常逻辑电路的振幅和时序规格要求，导致亚稳定性、竞争、小脉冲和故障等问题导致电路失效。

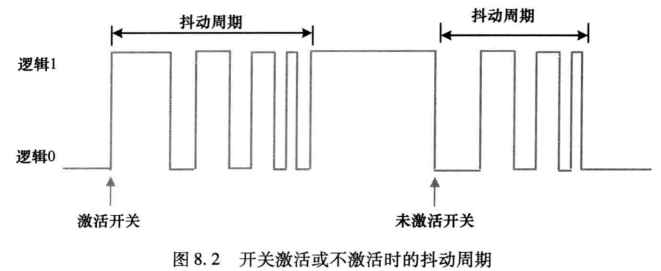

8.2 开关行为

触点抖动所花的时间通常是毫秒级，但数字电路能在毫秒甚至更快时间内响应。

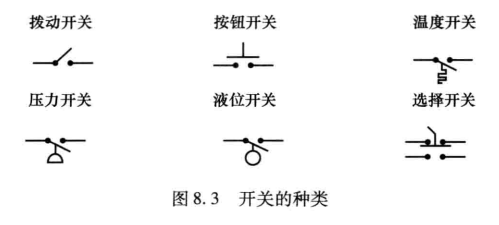

8.3 开关种类

8.4 消抖

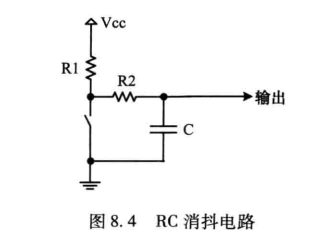

RC消抖

缺点是可能会出现快速断开和快速闭合无法反映的情况。

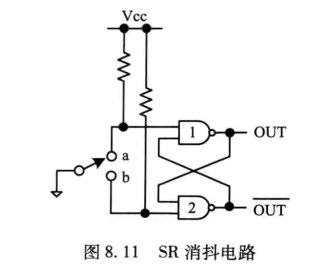

硬件消抖电路

软件消抖电路

方案A：在足以让抖动停止的时间后读出开关

任何好的开关都可以每500毫秒产生一个完全输出，缺点就是响应慢。

方案B：开关启动时中断CPU并在中断服务程序中消抖

一旦激活开关就调用delay程序，消耗足够长时间等触点停止抖动。

使用计数器消除噪声并验证开关状态

消抖指南

• 消抖不应占用太多CPU开销

• 需要消抖的开关不能直接连接CPU中断

• 系统应对开关输入立即响应

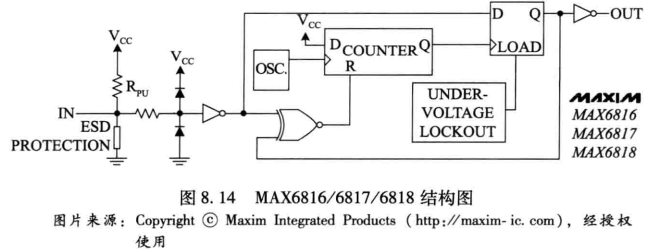

8.5 现有解决方案

现成的消抖电路可以进行集成。
