浮点数

Tensor

数据存储

N：bach批量大小

C：channel特征图通道数

H：特征图的高

W：特征图的宽

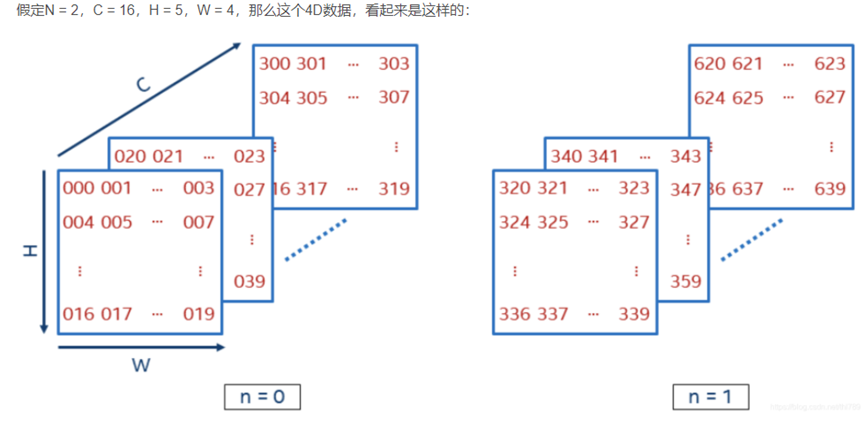

深度学习框架中卷积神经网络特征图用4D张量表示，但体现在硬件中是1D。

NCHW代表【WHCN】，NHWC代表【CWHN】

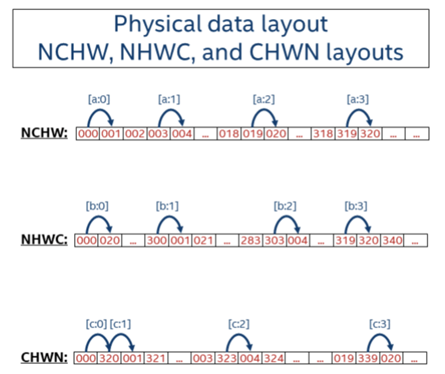

对于NCHW，存储时是【WHCN】，从001开始沿着W方向知道003，再沿H方向挨个存004、005、006，直到019，存完第一张沿C方向按同样方式存第二张，最后沿N方向重复上述操作。

对NHWC，存储时按【CWHN】，从000沿C方向存020，040等，之后沿W方向存001、021等，再沿H方向，最后沿N。

RGB图像



浮点乘法器

浮点数概念与运算规则

浮点数表示

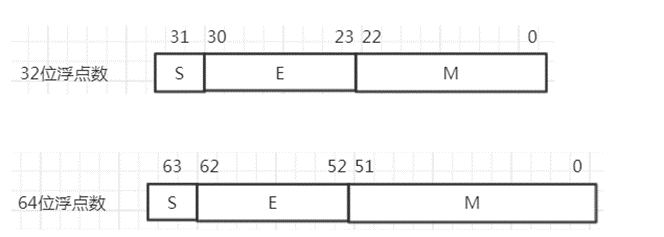

l  FP32为单精度浮点数，32bit，1bit符号位，8bit表示指数部分，23bit表示尾数部分。

l  TF32为英伟达提出的代替FP32的单精度浮点数，8位指数和10位尾数。

l  FP16为半精度浮点数，5bit表示指数，10bit表示小数，

l  BF16是对FP32的截断数据，8bit表示指数，7bit表示小数。

l  FP32和BF16整数表示范围一致，小数部分不同，存在误差。

l  FP32和FP16数据范围不一致，FP16在大数据计算中可能溢出。

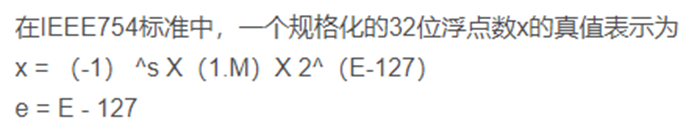

l  通常表示为N=MxR^E；其中M为尾数，R为基数，E为阶码，R一般取2。

以十进制12.5为例，符号位为0，转化为二进制是1100.1，进一步写成1.1001*2^3。

在将实际指数转化为阶码时，要加上偏移值127，实际阶码E=实际指数+127。因为8bit既要表示正指数也要表示负指数，另外将0和255单拎出来。

       若E=11111111且M=0，可根据S不同表示+∞和-∞。

       若E=00000000且M=0，可根据S不同表示+0和-0.

       若E=00000000且M≠0，表示为NAN，不是一个数值。













e浮点数运算
乘除

两个浮点数相乘，乘积的阶码为相乘两数的阶码之和，乘积的尾数为相乘两数的尾数之积。

乘除法相比于加减法简单，不需要对阶，只需要考虑规格化和摄入问题。

乘法步骤

l  检测两个尾数是否一个为0，若为0则乘积必为0.

l  阶码相加减

l  尾数相乘

l  结果规格化和舍入处理



参考链接：

l  https://blog.csdn.net/shuzfan/article/details/53814424?ops_request_misc=&request_id=&biz_id=102&utm_term=%E6%B5%AE%E7%82%B9%E6%95%B0&utm_medium=distribute.pc_search_result.none-task-blog-2~blog~sobaiduweb~default-0-53814424.nonecase&spm=1018.2226.3001.4450

l  https://zhuanlan.zhihu.com/p/92851098

l  https://zhuanlan.zhihu.com/p/355615128

l  https://www.cnblogs.com/qy-blogs/p/9201227.html

浮点数乘法器设计

设计要求

                   i.           输入格式可配，支持int8、fp16、bf16，输出格式根据输入格式确定：int8->int16，fp16/bf16-> tf32；

                  ii.           输入数据位宽为16bit，即可以输入两个int8数据或者一个fp16/bf16；

                 iii.           输出数据位宽为32bit，tf32不足32bit高位补0；

                 iv.           浮点运算支持“最近偶数”舍入，不支持非规约数；

                  v.           搭建testbench环境，完成验证，结果与dw lib库比对；

设计点

1. 按照输入数据类型，提取符号位、阶码、尾数
2. 符号位处理，直接异或
3. 尾数相乘，16*16乘法器。假设A为1.M，B为1.N，则A*B为1+0.M+0.N+0.M*0.N。
4. 阶码处理，分别减去127得到真实阶码，相加得到结果阶码再加127。此处考虑溢出处理。

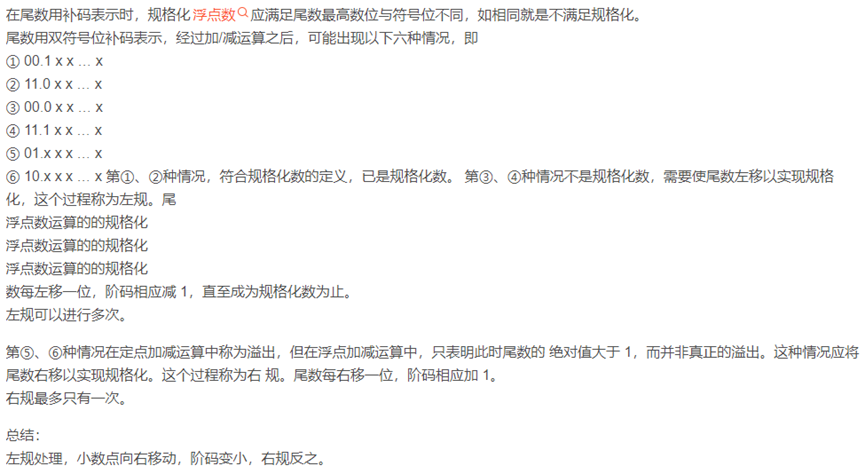

5. 规范化，左规右规。舍入处理，最近偶数。

待定：

1、 确认输入数据属于同一类型

2、 输入数据表示方法是补码还是移码





浮点数加法器设计
