opengl中场景变换|2D与3D互转换（转）

opengl中场景变换|2D与3D互转换

我们生活在一个三维的世界——如果要观察一个物体，我们可以：
1、从不同的位置去观察它。（视图变换）
2、移动或者旋转它，当然了，如果它只是计算机里面的物体，我们还可以放大或缩小它。（模型变换）
3、如果把物体画下来，我们可以选择：是否需要一种“近大远小”的透视效果。另外，我们可能只希望看到物体的一部分，而不是全部（剪裁）。（投影变换）
4、我们可能希望把整个看到的图形画下来，但它只占据纸张的一部分，而不是全部。（视口变换）

这些，都可以在OpenGL中实现。

墨卡托坐标变换



OPENGL-----3D到2D坐标变换

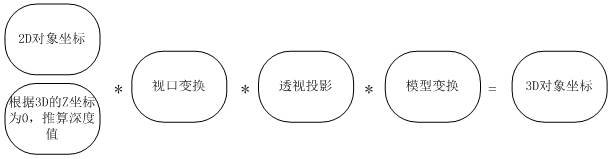

OPENGL-----2D到3D坐标变换





2D到3D的变换其实是3D到2D的逆变换



1.视口变换



使用glViewport来定义视口。其中前两个参数定义了视口的左下脚（0,0表示最左下方），后两个参数分别是宽度和高度。

glViewport负责把视景体截取的图像按照怎样的高和宽显示到屏幕上。

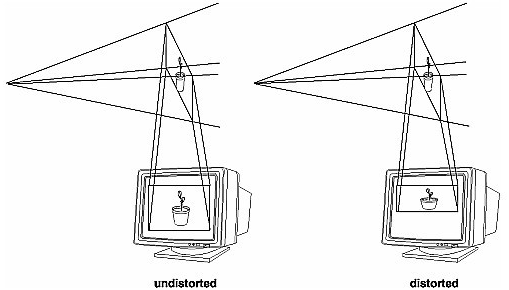

效果如图：



2.透视投影



glMatrixMode(GL_PROJECTION);                      // 设置当前矩阵为投影矩阵。

glMatrixMode设置当前矩阵模式:

GL_MODELVIEW,对模型视景矩阵堆栈应用随后的矩阵操作.

GL_PROJECTION,对投影矩阵应用随后的矩阵操作.

GL_TEXTURE,对纹理矩阵堆栈应用随后的矩阵操作.

glLoadIdentity(); // 重置当前指定的矩阵为单位矩阵

将当前的用户坐标系的原点移到了屏幕中心：类似于一个复位操作。

glLoadIdentity该函数的功能是重置当前指定的矩阵为单位矩阵.在语义上，其等同于用单位矩阵调用glLoadMatrix。

    glFrustum(l, r, b, t, n, f);   //将当前矩阵与一个透视矩阵相乘，把当前矩阵转变成透视矩阵

该函数构造了一个视景体用来将模型进行投影，来裁剪模型，决定模型哪些在视景体里面，哪些在视景体的外面，在视景体之外的就不可见。

注：通常，glMatrixMode和glLoadIdentity一同使用，用于矩阵模式切换。

3.模型变换

    glMatrixMode(GL_MODELVIEW);
    glLoadIdentity();
    glScissor(0, 0, iWidth, iHeight);

glScissor裁剪函数，指定裁剪的宽高。

glTranslate*，把当前矩阵和一个表示移动物体的矩阵相乘。三个参数分别表示了在三个坐标上的位移值。

glRotate*，把当前矩阵和一个表示旋转物体的矩阵相乘。物体将绕着(0,0,0)到(x,y,z)的直线以逆时针旋转，参数angle表示旋转的角度。

glScale*，把当前矩阵和一个表示缩放物体的矩阵相乘。x,y,z分别表示在该方向上的缩放比例。
