Cisco Packet Tracer入门记录

Part1 初识

利用一台2960的交换机将两个PC机互连，组成一个小型局域网，并对PC机进行配置，验证他们之间可以互通。

选择switch,选择PC1，选择PC2。

用直连线连接fasteternet。





打开pc机的desktop，配置ipconfig中的ip address,subnetmask,default gateway.

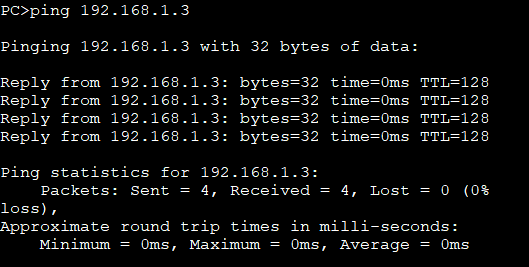

用PC1pingPC2的ip地址即可。

Part2 交换机的配置和管理

switch的管理分为两种：带内管理和带外管理

通过交换机的console端口管理交换机属于带外管理，不占用交换机的网络端口，首次配置交换机的时候必须利用Console端口进行配置。

通过Telnet、拨号等方式属于带内管理。

交换机的命令行操作模式主要包括

用户模式              Switch>
特权模式              Switch#
全局配置模式      Switch(config)#
端口模式              Switch(config-if)#

 要注意的部分：配置的时候，要关注到交换机端口单工模式和双工模式的匹配。

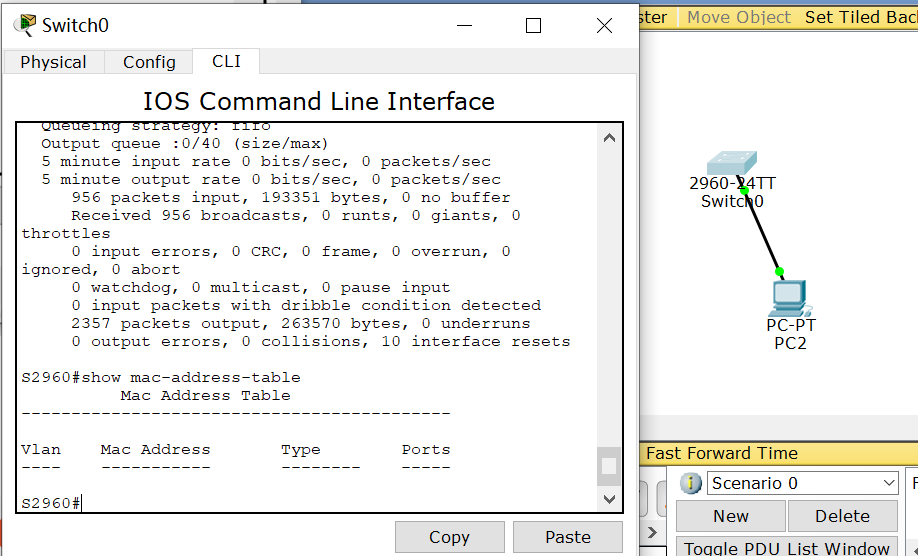

配置交换机的命令模式，如图为例。
