2路PWM脉冲频率占空比可调模块方波矩形波信号发生器步进电机驱动

二



参数设置

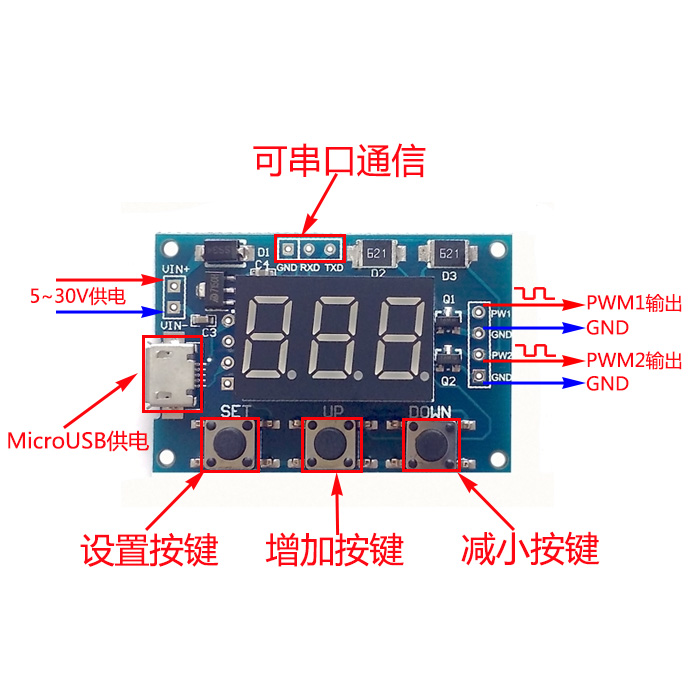

模块有3路按键分别是：Set、Up、Down；

1． 通过短按【Set】键，切换显示四个参数值(FR1：PWM1的频率；dU1：PWM1的占空比；FR2：PWM2的频率；dU2：PWM2的占空比)，切换前会有对应参数名闪烁提示。

2． 直接按【Up】、【Down】键修改当前参数值（长按可以快加或快减）。

3． 两路PWM各预设有3种频率值，在该频率显示界面，通过长按【SET】键一下来切换，3种频率的占空比一致。（XXX:范围1Hz~999Hz; XX.X:范围0.1Khz~99.9Khz;X.X.X.:范围1Khz~150Khz，）。





三、模块参数：

1.工作电压：5--30V支持micro USB 5.0V供电；

2.频率范围：1Hz~150KHz；

3.频率精度：在每个范围上的精度是2%左右；

4.信号负载能力：输出电流可在8--30ma左右；

5.输出幅度：默认5V V-pp（可通过外接电源改变）；

6.环境温度：-30~+70℃。



四、适用范围：



1.用作方波信号发生器，产生方波信号供实验开发使用；



2.用来产生驱动步进电机驱动器的方波信号；



3.产生可调脉冲，供MCU使用；



4.产生可调脉冲，控制相关电路（PWM调光调速等应用）。



五、串口控制



通讯标准:9600 bps
数据位 :8
停止位 :1
校验位 :none
流控制 :none



1、 设置PWM的频率



“S1FXXXT”:设置PWM1的频率为XXX HZ (001~999)



“S1FXX.XT”:设置PWM1的频率为XX.X KHZ (00.1~99.9)



“S1F:X.X.X.T”:设置PWM1的频率为XXX KHZ (0.0.1.~1.5.0.)



‘S1’: PWM1



‘S2’： PWM2



‘F’ ：频率



‘D’:占空比



‘T’ 是结束标志位



2、 设置PWM的占空比



“S1DXXXT”:设置PWM1的占空比为XXX；(001~100)



“S2DXXXT”:设置PWM2的占空比为XXX；(001~100)



设置成功返回：DOWN；



设置失败返回：FALL。
