PMOS管与NMOS管快速识别

 MOS管有两种：一个是PMOS管，一个是NMOS管；PMOS管就是positive管，是积极的管，而NMOS管是negative管，是消极的管。积极的管就是顺应潮流，顺势而为；消极的管就是违背趋势，逆流而上。
       很显然，电流从源极（输入端）到漏极（输出端），那就是顺势而为，因为源极就是源头嘛，因此这种管就是PMOS管；而电流要是从漏极（输入端）到源极（输出端），那就是逆流而上，是NMOS管





1.交叉的线最多的是源极；
2.栅极也就是门（gate），既然是门，就具有控制的职能。
3.无论是PMOS管还是NMOS管，二极管的方向正好与输入输出的方向是相反的
4.无论是PMOS管还是NMOS管，栅源极箭头的方向正好与二极管的方向相同
5.无论是PMOS管还是NMOS管，我们只需要比较G极电压与S极电压大小关系就可以判断MOS管能不能导通
6.对于PMOS管来说，电流是从源极（输入端）到漏极（输出端），从上到下，各节点电平应该是依次变小的，因此栅极G的电压必须小于源极电压；换句话说，当UGS<0时，PMOS管才导通。
7.对于NMOS管来说，电流是从漏极（输入端）到源极（输出端），从下到上，各节点电平应该是依次变小的，因此栅极G的电压必须大于源极电压；换句话说，当UGS>0时，NMOS管才导通。

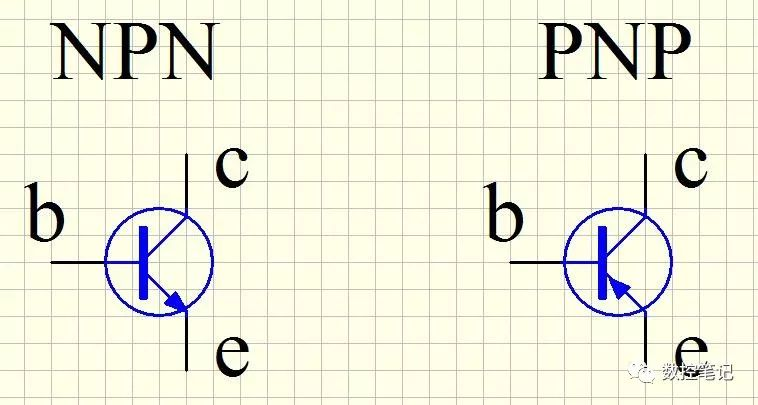

NPN管  P踢出来，箭头向外， PNP， N向内，箭头向内，电流按照箭头流向

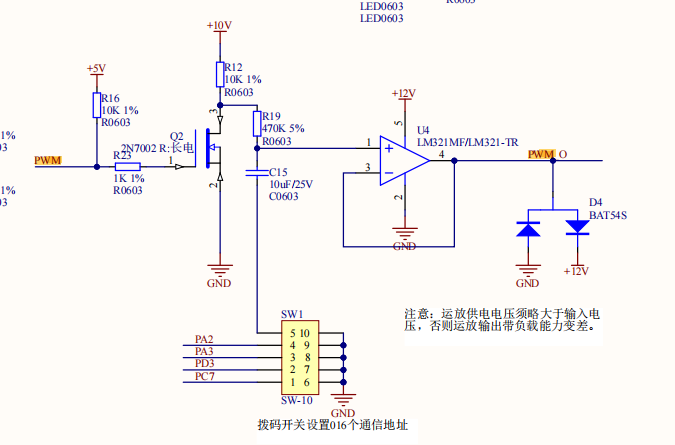

PWM 高电平，Q2 MOS导通，  U4输出低电平

PWM低电平， Q2 MOS不导通，U4输出高电平





参考链接:https://blog.csdn.net/u011400634/article/details/103048883
