OpenFire源码学习之二：Mina基础知识

Mina概述

Apache MINA(Multipurpose Infrastructure for NetworkApplications) 是 Apache 组织一个较新的项目，它为开发高性能和高可用性的网络应用程序提供了非常便利的框架。当前发行的 MINA 版本支持基于 Java NIO 技术的 TCP/UDP应用程序开发、串口通讯程序（只在最新的预览版中提供），MINA所支持的功能也在进一步的扩展中。

Apache MINA 也称为:

　　● NIO 框架库

　　● 客户端服务器框架库

　　● 一个网络套接字库

MINA虽然简单但是仍然提供了全功能的网络应用程序框架：

　　● 为不同的传输类型提供了统一的API:

　　○ 通过Java NIO提供TCP/IP 和 UDP/IP支持

　　○ 通过RXTX提供串口通讯(RS232)

　　○ In-VM管道通讯

　　○ 你能实现你自己的API!

　　● 过滤器作为一个扩展特性; 类似Servlet过滤器

　　● 低级和高级的API:

　　○ 低级: 使用字节缓存(ByteBuffers)

　　○ 高级: 使用用户定义的消息对象(objects)和编码(codecs)

　　● 高度定制化线程模型:

　　○ 单线程

　　○ 一个线程池

　　○ 一个以上的线程池(也就是SEDA)

　　● 使用Java 5 SSL引擎提供沙盒(Out-of-the-box) SSL • TLS • StartTLS支持

　　● 超载保护和传输流量控制

　　● 利用模拟对象进行单元测试

　　● JMX管理能力

　　● 通过StreamIoHandler提供基于流的I/O支持

　　● 和知名的容器(例如PicoContainer、Spring)集成

　　● 从Netty平滑的迁移到MINA， Netty是MINA的前辈。

总之：它是一个封装底层IO操作，提供高级操作API的通讯框架！



Mina是底层数据传输和用户应用程序交互的接口

Mina处于中间层，它不关心底层网络数据如何传输，只负责接收底层数据，过滤并转换为Java对象提供给我们的应用程序，然后把应用程序响应值过滤并转换为底层识别的字节，提供给底层传输；



工作流程

Mina的核心接口：

l IoService： 创建服务对象（客户端或服务端）

l IOFilter：  数据过滤（编码解码等）

l IoHandler： 业务处理



IoService接口

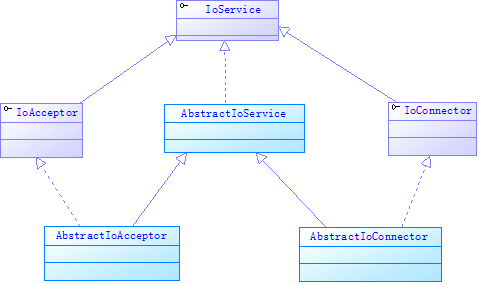

IoService是创建服务的顶层接口，无论客户端还是服务端，都是从它继承实现的。

常用接口为：IoService，IoAcceptor，IoConnector

常用类为：NioSocketAcceptor，NioSocketConnector

l IoService接口声明了服务端的共有属性和行为；

l IoAcceptor接口继承了IoService接口，并添加了服务端特有的接口属性及方法，比如bind（）方法，成为典型的服务端接口；

l IoConnector接口同样继承了IoService接口，并添加了客户端特有的接口属性及方法，比如connect（）方法，成为典型的客户端接口；

l AbstractIoService实现了IoService中管理服务的方法。如getFilterChainBuilder方法---获得过滤器链；

    AbstractIoService抽象类继承了AbstractIoService抽象类并实现了   IoAcceptor  接口，成为了拥有管理服务端实现功能的服务端类；我们常用的  NioSocketAcceptor就是它的子类；

l AbstractIoConnector抽象类继承了AbstractIoService抽象类并实现了IoConnector接口，成为了拥有管理客户端实现功能的客户端类；我们常用的NioSocketConnector就是它的子类；



创建客户端和服务端

IoAcceptor acceptor = null;
	// 创建一个非阻塞的server端的Socket
	acceptor = new NioSocketAcceptor();
    // 创建一个非阻塞的客户端程序
	IoConnector connector = new NioSocketConnector();

IoFilter接口

Mina最主要的工作就是把底层传输的字节码转换为Java对象，提供给应用程序；或者把应用程序返回的结果转换为字节码，交给底层传输。这些都是由IoFilter完成的，因此IoFilter是Mina的精髓所在。

IoFilter，I/O操作的过滤器。IoFilter和Servlet中的过滤器一样，主要用于拦截和过滤网络传输中I/O操作的各种消息。IoFilter的主要作用：



l  记录事件的日志（Mina默认提供了LoggingFilter）

l  测量系统性能

l  信息验证

l  过载控制

l  信息的转换(主要就是编码和解码)



类结构



常用接口为：IoFilter，IoFilterChainBuilder

常用类为：IoFilterAdapter，DefaultIoFilterChainBuilder



类图如下：

类分析：

IoFilterAdapter：

IoFilterAdapter是个抽象的适配器类，我们可以根据需要扩展这个类，并且有选择的覆盖过滤器的方法；所有方法的默认把事件转发到下一个过滤器；

public void sessionOpened(NextFilter nextFilter, IoSession session)throws Exception {
        nextFilter.sessionOpened(session);
  }

ReferenceCountingFilter

它封装了IoFilter实例，监看调用该filter的对象的个数，如果没有任何对象调用该IoFilter，就自动销毁IoFilter它类似serlvet拥有doserveric、init、destroy。

public class ReferenceCountingFilter implements IoFilter {
    private final IoFilter filter;
    private int count = 0;
    public ReferenceCountingFilter(IoFilter filter) {
        this.filter = filter;
    }
    public void init() throws Exception {
        // no-op, will init on-demand in pre-add if count == 0
    }
public void destroy() throws Exception {
.......

IoHandler接口

IoHandler是Mina实现其业务逻辑的顶级接口；在IoHandler中定义了7个方法，根据I/O事件来触发对应的方法：

方法名	说明
sessionCreated	当一个新的连接建立时，由I/O processor thread调用；
sessionOpened	当连接打开是调用；
messageReceived	当接收了一个消息时调用；
messageSent	当一个消息被(IoSession#write)发送出去后调用；
sessionIdle	当连接进入空闲状态时调用；
sessionClosed	当连接关闭时调用
exceptionCaught	当实现IoHandler的类抛出异常时调用；

OF与Mina

在连接管理器中ConnectionManagerImpl 创建的监听器createClientListeners（）方法就是用的mian框架去做联网处理,首先设置mina框架的线程池，然后把由XMPPCodecFactory做为 ProtocolCodecFilter的chain添加到FilterChain中！

private void createClientListeners() {
        // Start clients plain socket unless it's been disabled.
        if (isClientListenerEnabled()) {
            // Create SocketAcceptor with correct number of processors
            socketAcceptor = buildSocketAcceptor();
            // Customize Executor that will be used by processors to process incoming stanzas
            ExecutorThreadModel threadModel = ExecutorThreadModel.getInstance("client");
            int eventThreads = JiveGlobals.getIntProperty("xmpp.client.processing.threads", 16);
            ThreadPoolExecutor eventExecutor = (ThreadPoolExecutor)threadModel.getExecutor();
            eventExecutor.setCorePoolSize(eventThreads + 1);
            eventExecutor.setMaximumPoolSize(eventThreads + 1);
            eventExecutor.setKeepAliveTime(60, TimeUnit.SECONDS);

            socketAcceptor.getDefaultConfig().setThreadModel(threadModel);
            // Add the XMPP codec filter
            socketAcceptor.getFilterChain().addFirst("xmpp", new ProtocolCodecFilter(new XMPPCodecFactory()));
            // Kill sessions whose outgoing queues keep growing and fail to send traffic
            socketAcceptor.getFilterChain().addAfter("xmpp", "outCap", new StalledSessionsFilter());
        }
    }

在启动监听的时候startClientListeners（）：

。。。。。。
                    socketAcceptor.bind(new InetSocketAddress(bindInterface, port), new
                                      ClientConnectionHandler(serverName));
。。。。。。

ClientConnectionHandler是IoHandler的曾孙子

IoHandler->IoHandlerAdapter->ConnectionHandler->ClientConnectionHandler

IoHandler和IoHandlerAdapter两个类来自Mina。OF中ConnectionHandler继承于IoHandlerAdapter类。

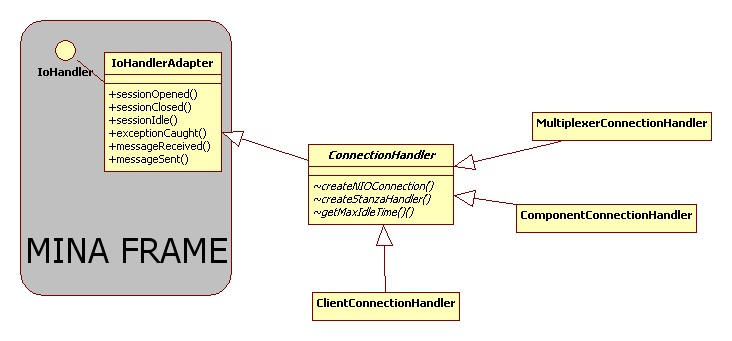

关系类图：

当有客户端进行连接的时候MINA框架会调用IoHandler的sessionOpened()。

public void sessionOpened(IoSession session) throws Exception {
        // 针对于新的连接创建xml解析器
        final XMLLightweightParser parser = new XMLLightweightParser(CHARSET);
        session.setAttribute(XML_PARSER, parser);
        // 创建 一个新的NIOConnection 会话连接
        final NIOConnection connection = createNIOConnection(session);
        session.setAttribute(CONNECTION, connection);
        session.setAttribute(HANDLER, createStanzaHandler(connection));
        final int idleTime = getMaxIdleTime() / 2;
        if (idleTime > 0) {
            session.setIdleTime(IdleStatus.READER_IDLE, idleTime);
        }
    }

而客户端有消息来的时候，则调用用IoHandler的messageReceived（）来处理
