exynos 4412 时钟配置

/**

******************************************************************************

* @author    Maoxiao Hu

* @version   V1.0.0

* @date       Jan-2015

******************************************************************************

* < COPYRIGHT 2015 ISE of SHANDONG UNIVERSITY >

******************************************************************************

**/

本文会不时完善和纠正一些小错误，还请到 http://www.cnblogs.com/humaoxiao 参考最新版本。

时钟初始化的一般方法和顺序，u-boot、普通裸机程序如果需要都可以使用。



—————————————————————————————-

本文解决的问题：

1、宏观上几个大模块的时钟配置顺序。

2、小模块的时钟选择、分频和一般的配置顺序。

3、对小模块来说，官方手册推荐的时钟源选择问题。

4、本文只以手册的“推荐配置”进行说明，“自由玩法”不保证稳定性。

—————————————————————————————-

多路选择器选择原则：

1、尽量保持默认配置不动。

2、尽量选择前端频率最高的源。

3、其它手册要求的特殊情况。

—————————————————————————————-

几个符号：

        左边深色的：无抖动多路选择器，无抖动意味着在多路选择切换的瞬间，下游时钟就可以稳定下来。需要注意是在切换时要保证上游时钟已经存在并稳定，不然下游时钟状态不确定。

        右边浅色的：有抖动多路选择器，意味着多路选择切换后，要经历一段时间的不稳定时间，但是有稳定后有相应寄存器标志位标示下游时钟已经稳定，这类指示寄存器器一般以CLK_MUX_STAT开头。

 —————————————————————————————-

全局约束条件：

1、无抖动多路选择器的时钟源需要存在并且稳定。

2、当某个PLL被设置为关闭状态，是不可以使用它的输出信号的。

 —————————————————————————————-

晶振说明：

由于一般USB IP核需要直接使用高精度时钟，所以在XUSBXTI引脚上接24M晶振，XXTI引脚就不需要接了。手册上说由于iROM代码是根据24M晶振频率设计的，所以24M的选择没什么好说的。

 —————————————————————————————-

一、时钟之源PLL配置

      原因：根据全局约束条件2，如果PLL关闭那么不可以使用它的输出，再根据全局约束条件1，多路选择器此时只能选择外部时钟！而24M的时钟直接作为系统的时钟显然是不合适的！

      4412有4个PLL：APLL, MPLL, EPLL, and VPLL。推荐使用24M外部晶振作为它们的时钟源。

理论上讲，4个PLL均可以在22 ～ 1400MHz之间自由设置，但是手册强烈推荐的频率范围为：

/*———————————————*/

APLL & MPLL：200 ～ 1400MHz

EPLL：90 ～ 416MHz

VPLL：100 ～ 440MHz

/*———————————————*/

1.0 设置PLL_LOCKTIME

原因：参考 http://bbs.eeworld.com.cn/thread-417491-1-1.html

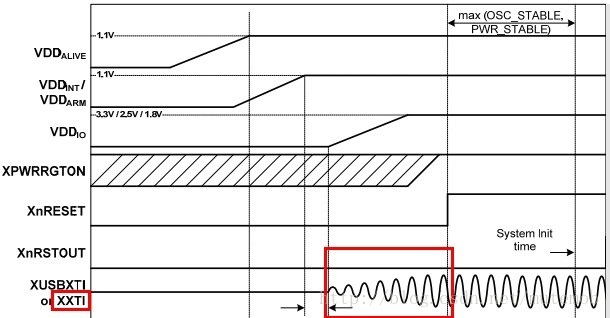

        PLL频率从小变到指定频率需要一段时间(图中标红框的部分虽然不是PLL实际波形但可以参考着理解)，当PLL频率在变化的时候，比如由复位后的初始的400MHz升到1000MHz, 这时，首先把CPU的频率锁定，因这此时CPU的频率是变化的，频率变化，CPU的状态就无法确定，所以，此时用 PLL_LOCKTIME 将CPU频率锁定一段时间，直到频率输出稳定为止。芯片手册上显示APLL最大的锁定时间为100us（Table 60 -9），如果外部晶振是24MHz，100us换算成tick就是2400个tick，所以

APLL_LOCK（Address：0x1004_4000）寄存器该写入0x960

MPLL_LOCK（Address：0x1004_0008）寄存器该写入0x190

EPLL_LOCK（Address：0x1003_C010）寄存器该写入0xBB8

VPLL_LOCK（Address：0x1003_C020）寄存器该写入0x190。

1.1 APLL & MPLL的倍频值：

设定对应寄存器的 P、M、S 三个值，不同的搭配最终频率不同，无须自己计算，系统推荐的搭配如下：

1.2 EPLL的倍频值：

设定对应寄存器的 P、M、S、K 四个值，不同的搭配最终频率不同，无须自己计算，系统推荐的搭配如下：





1.3 VPLL的倍频值

设定对应寄存器的 P、M、S、K 四个值，不同的搭配最终频率不同，无须自己计算，系统推荐的搭配如下：





 1.4 等待PLL稳定

如果PLL输出稳定了，那么PLL_CON0的Bit[29]会由0变1。

查询用汇编实现，以APLL为例：

/*———————————————————————*/

wait_pll_lock:

    ldr r1, [r0, r2]

    tst r1, #(1<<29)

    beq wait_pll_lock

    mov pc, lr



ldr r0, =CMU_BASE /* 0x10030000 */

ldr r2, =APLL_CON0_OFFSET /* 0x14100 */

bl wait_pll_lock

/*———————————————————————*/

二、主要模块的初始化顺序

􏰡虽然官方文档中并没有强制按下面的顺序初始化，但是按照逻辑来讲，是应该使用这个顺序的。

 1、CLK_DIV_CPU0[31:0] = target value0

􏰡 2、CLK_DIV_DMC0[31:0] = target value1

􏰡 3、CLK_DIV_TOP[31:0] = target value2

􏰡 4、CLK_DIV_LEFTBUS[31:0] = target value3

􏰡 5、CLK_DIV_RIGHTBUS[31:0] = target value4



上个直观点的图：





三、上游多路选择器的配置

上游多路选择器决定下游模块的时钟源，CMU_CPU有4个MUX，CMU_DMC有四个MUX，CMU_TOP有14个MUX，CMU_LEFTBUS有2个MUX，CMU_RIGHTBUS有2个MUX。

当然下游还有其它非常多的MUX，先搁置一下暂且不说。

3.1 CMU_CPU MUXs配置



CMU_CPU有4个MUX，配置寄存器CLK_SRC_CPU，基地址0x1004_4200。配置完成后，最靠近PLL的两个MUX均切换时钟源至PLL。



3.2 CMU_DMC MUXs配置

CMU_DMC有8个MUX，配置寄存器CLK_SRC_DMC，基地址0x1004_0200。配置完成后，最靠近PLL的一个MUX切换时钟源至PLL。



3.3 CMU_TOP MUXs配置

CMU_TOP有13个MUX，配置寄存器CLK_SRC_TOP0 CLK_SRC_TOP1，基地址0x1003_C210 0x1003_C214。

3.4 CMU_LEFTBUS & CMU_RIGHTBUS MUXs配置

CMU_LEFTBUS & CMU_LEFTBUS各有2个MUX，配置寄存器CLK_SRC_LEFTBUS CLK_SRC_RIGHTBUS，基地址0x1003_4200 0x1003_8200。

四、分频器的配置

分频器的位置一般在MUX之后，通常是一个MUX，但如果需要旁路时钟输出，可能需要两个或更多个分频器级连来获取最终的频率。

分频器设置的前提条件（手册并无强制要求，根据各种约束条件获得，有疑问留言讨论）：

1、如果分频器上级还有分频器，请首先保证上级分频器频率已稳定，一直确认到上级是MUX为止。

2、确认上级级连的一个或多个MUX已使能且输出稳定，一直确认到上级是APLL MPLL EPLL VPLL这四个PLL为止。

3、确认APLL MPLL EPLL VPLL已使能且输出稳定。

分频器设置时，必然会影响与它相连的所有IP核，所以个人认为设置分频器时，应保证下游IP核停止工作，待分频器稳定后再重新初始化下游IP核。



五、举例

按照PLL -> MUX ->分频器的顺序举例说明。

5.1 PLLLOCKTIME

APLL_LOCK（Address：0x1004_4000）寄存器该写入0x00000960

MPLL_LOCK（Address：0x1004_0008）寄存器该写入0x00000190

EPLL_LOCK（Address：0x1003_C010）寄存器该写入0x00000BB8

VPLL_LOCK（Address：0x1003_C020）寄存器该写入0x00000190



5.2 PLL

APLL 1000MHz 0x10044100寄存器 写入 0x807D0300，注：为什么此时APLL一般不设置到1400MHz？因为ARM_CORE从APLL取时钟，但是此时电源管理芯片上电默认给ARM_CORE只提供1.1V的电压，反查手册后发现在1.1V下，ARM核最高只能运行在1000MHz，要想运行在1400MHz需要设置电源管理芯片输出1.4V电压。

MPLL 800MHz 0x10040108寄存器 写入 0x80640300

EPLL 400MHz 0x1003C110寄存器 写入 0x80640301 ／ 0x1003C114 寄存器 写入0x66010000／0x1003C118 寄存器 写入0x00000080

VPLL 100MHz 0x1003C120寄存器 写入 0x80640303 ／ 0x1003C124 寄存器 写入0x66016000／0x1003C128 寄存器 写入0x00000080

5.3 MUX

按照3.1 － 3.4节配置后的通路。

CMU_CPU：0x10044200 寄存器写入 0x01000001

CMU_DMC：0x10040200 寄存器写入 0x00011000

CMU_TOP：0x1003C210 寄存器写入 0x00000110／0x1003C214 寄存器写入 0x00011000

CMU_LEFTBUS：0x10034200 寄存器写入 0x00000010

CMU_RIGHTBUS：0x10038200 寄存器写入 0x00000010

5.4 分频器

5.4.1 LEFTBUS

0x10034500 寄存器写入 0x00000013，这样ACLK_GDL = 200MHz ACLK_GPL = 100MHz。

5.4.2 RIGHTBUS

0x10038500 寄存器写入 0x00000013，这样ACLK_GDR = 200MHz ACLK_GPR = 100MHz。

5.4.3 DMC

0x10040500 寄存器写入 0x00111113／0x10040504 寄存器写入 0x01011113。

这样，

ACLK_ACP = 200MHz

PCLK_ACP = 100MHz

SCLK_DPHY = 400MHz

SCLK_DMC (DDR时钟) = 400MHz

ACLK_DMCD = 200MHz

ACLK_DMCP = 100MHz

SCLK_G2D_ACP = 200MHz

SCLK_C2C = 400MHz

ACLK_C2C = 200MHz

SCLK_PWI = 12MHz

5.4.4 CPU

0x10044500寄存器写入0x01143730／0x10044504寄存器写入 0x00000004。

这样：

5.4.5 TOP

0x1003C510 寄存器写入 0x01205473。



至此，时钟所有配置结束。



经过整理后的JLink时钟初始化脚本，会放到这里《JLink V8初始化exynos4412脚本》。

参考资料：《Exynos 4412 SCP User’s Manual Rev 0.10》。



感谢：迅为u-boot相关代码。
