Flowable进阶学习（四）任务分配与流程变量

文章目录

一、任务分配

1. 固定分配

在绘制流程图时或在流程文件中通过Assignee来指定的方式。
在这里插入图片描述在这里插入图片描述

2. 表达式分配

Flowable使用UEL(Unified Expression Language)进行表达式解析。Flowable支持两种UEL表达式：UEL-value和UEL-method。

值表达式：Value expression

解析为一个值，默认情况下，所有流程变量都可以使用。所有的SpringBean也可以使用在表达式里。eg：${myVar}、${myBean.myProperty}

  1. 创建流程文件
    在这里插入图片描述在这里插入图片描述

  2. 启动一个流程实例

    /**
* 启动流程实例
*/
@Test
public void test2_run_proc() {
   Map<String, Object> params = new HashMap<>();
   params.put("assignee0", "whx");
   params.put("assignee1", "huathy");
   ProcessInstance processInstance = processEngine.getRuntimeService()
           .startProcessInstanceById("qjlc23:1:4", params);
   System.out.println("processInstance.getName() = " + processInstance.getName());
   Map<String, Object> processVariables = processInstance.getProcessVariables();
   for (String key : processVariables.keySet()) {
       System.out.println("params => " + key + "~" + processVariables.get(key));
   }
}

  3. 通过查看表数据变动，可以看到ASSIGNEE_的值为whx，可见表达式已经被解析。
    在这里插入图片描述在这里插入图片描述
    在这里插入图片描述

    -- ACT_RU_TASK
ID_ |REV_|EXECUTION_ID_|PROC_INST_ID_|PROC_DEF_ID_|TASK_DEF_ID_|SCOPE_ID_|SUB_SCOPE_ID_|SCOPE_TYPE_|SCOPE_DEFINITION_ID_|NAME_ |PARENT_TASK_ID_|DESCRIPTION_|TASK_DEF_KEY_                           |OWNER_|ASSIGNEE_|DELEGATION_|PRIORITY_|CREATE_TIME_           |DUE_DATE_|CATEGORY_|SUSPENSION_STATE_|TENANT_ID_|FORM_KEY_|CLAIM_TIME_|IS_COUNT_ENABLED_|VAR_COUNT_|ID_LINK_COUNT_|SUB_TASK_COUNT_|
----+----+-------------+-------------+------------+------------+---------+-------------+-----------+--------------------+------+---------------+------------+----------------------------------------+------+---------+-----------+---------+-----------------------+---------+---------+-----------------+----------+---------+-----------+-----------------+----------+--------------+---------------+
7507|   1|7504         |7501         |qjlc23:1:4  |            |         |             |           |                    |提交请假申请|               |            |sid-04330515-D69E-4BA7-94FE-492984A4E5A0|      |whx      |           |       50|2023-01-21 23:41:58.912|         |         |                1|          |         |           |                1|         0|             0|              0|

  4. 完成流程实例

    /**
 * 完成任务
 */
@Test
public void test2_complete_proc() {
    TaskService taskService = processEngine.getTaskService();
    Task task = taskService.createTaskQuery()
            .processInstanceId("7501")
            .taskAssignee("whx").singleResult();
    taskService.complete(task.getId());
}

  5. 查看数据库ACT_RU_TASK表（可见节点名称与任务指派人已变化） 在这里插入图片描述

方法表达式：Method expression

调用一个方法，可以带参或者不带。当调用无参方法的时候，要确保方法名后面添加空括号（避免与值表达式混淆）。传递的参数可以是字面值，也可以是表达式，会进行自动解析。eg：

${printer.print()}
${myBean.addNewOrder('orderName')}
${myBean.do(myvar, execution)}

myBean是spring容器中的一个Bean对象，表示调用bean的addNewOrder方法。

3. 监听器分配

可以使用监听器来完成很多flowable的流程业务。
我们在此处使用监听器来完成负责人的指定，那么我们在流程设计的时候就不需要指定assignee。

  1. 创建一个监听器类
package org.flowable.listener;

import org.flowable.engine.delegate.TaskListener;
import org.flowable.task.service.delegate.DelegateTask;

/**
 * @author Huathy
 * @date 2023-01-22 12:28
 * @description 自定义监听器
 */
public class MyTaskListener implements TaskListener {

    /**
     * 监听器触发的方法
     *
     * @param delegateTask
     */
    @Override
    public void notify(DelegateTask delegateTask) {
        System.out.println("==》MyTaskListener监听器触发");
        System.out.println("delegateTask.getName() = " + delegateTask.getName());
        // 当满足条件则设置任务分配人为huathy否则为whx
        if ("提交请假申请".equals(delegateTask.getName()) && "create".equalsIgnoreCase(delegateTask.getEventName())) {
            delegateTask.setAssignee("huathy");
        } else {
            delegateTask.setAssignee("whx");
        }
    }
}
  1. 设计流程，导出流程文件
    在这里插入图片描述3. 部署流程
    @Test
public void test1_deploy() {
    RepositoryService repositoryService = processEngine.getRepositoryService();
    Deployment deploy = repositoryService.createDeployment()
            .addClasspathResource("请假流程23-02.bpmn20.xml")
            .name("测试请假流程2023-02").deploy();
    System.out.println("deploy.getName() = " + deploy.getName());
    System.out.println("deploy.getId() = " + deploy.getId());
}

4. 发起人处理

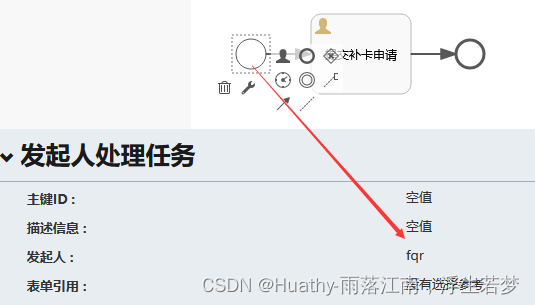

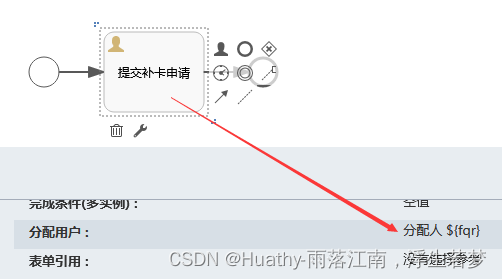

在这里插入图片描述
在这里插入图片描述

案例

  1. 部署流程
@Test
void deploy() {
    Deployment deployment = repositoryService.createDeployment()
            .addClasspathResource("process/发起人处理任务.bpmn20.xml")
            .name("ReceiveTask").deploy();
    logger.info("deployment.getId() = " + deployment.getId());
    logger.info("deployment.getName() = " + deployment.getName());
}
  1. 启动流程 与 查询任务
/** 启动流程 */
@Test
void startFlow() {
    // 设置发起人
    Authentication.setAuthenticatedUserId("Huathy");
    ProcessInstance processInstance = runtimeService.startProcessInstanceByKey(PROC_KEY);
    logger.info("processInstance.getId() = " + processInstance.getId());
}

/** 获取执行任务 */
@Test
void getTask() {
    List<Task> list = taskService.createTaskQuery()
            .processDefinitionKey(PROC_KEY).list();
    list.forEach(task -> {
        String msg = String.format("tId: %s，tName: %s, Assignee: %s", task.getId(), task.getName(),task.getAssignee());
        logger.info(msg);
    });
}

二、流程变量

流程实例按步骤执行时，需要使用一些数据。在Flowable中，这些数据称作变量(variable)，并存储到数据库中。变量可以用在表达式中（例如在排他网关中用于选择正确的出口路径），也可以在Java服务任务(service task)中用于调用外部服务（例如为服务提供输入或结果存储），等等。
咯iu成实例可以持有变量（称作流程变量process variables），用户任务以执行(excutions)——流程当前活动节点的指针——也可以持有变量。流程实例可以持有任意数量的变量，每个变量存储为ACT_RU_VARIABLE数据库表的一行记录。
所有的startProcessInstanceXXX方法都有一个可选参数，用于在流程实例创建及启动时设置变量。eg：在RuntimeService中：

ProcessInstance startProcessInstanceById(String processDefinitionId, Map<String, Object> variables);

也可以在流程执行中加入变量，eg：RuntimeService

void setVariable(String executionId, String variableName, Object value);
void setVariableLocal(String executionId, String variableName, Object value);
void setVariables(String executionId, Map<String, ? extends Object> variables);
void setVariablesLocal(String executionId, Map<String, ? extends Object> variables);

实例关系：通常情况下没有子流程的，流程实例与执行实例一一对应。
实例关系

1. 全局变量

流程变量的默认作用域是流程实例。当一个流程变量的作用域为流程实例的时候，可以称为global变量。eg：userId。
global变量中变量名不可重复，设置相同名称的变量，新值会覆盖旧值。

2. 局部变量

任务和执行实例仅仅是针对要给任务和一个执行实例的范围，范围没有流程实例大，成为local变量。
local变量由于在不同的任务或不同的执行实例中，作用域互不影响，变量名可以相同。local变量名也可以与global变量名相同。

案例：

员工创建出差申请单，由上级领导审批通过后，根据天数判断，3天内可由财务审批通过，3天以上需要流转到总经理审批，再由财务审批。

员工出差流程图

package com.hx;

import org.flowable.engine.*;
import org.flowable.engine.history.HistoricActivityInstance;
import org.flowable.engine.impl.cfg.StandaloneInMemProcessEngineConfiguration;
import org.flowable.engine.repository.Deployment;
import org.flowable.engine.runtime.ProcessInstance;
import org.flowable.task.api.Task;
import org.junit.Before;
import org.junit.Test;

import java.util.HashMap;
import java.util.List;
import java.util.Map;

/**
 * @author Huathy
 * @date 2022-05-12 23:40
 * @description
 * 1.首先部署流程   2.运行流程实例   3.提交出差申请   4.更新流程变量
 * 5.完成上级审批   6.观察数据库变化
 */
public class Test6_Demo1_Evection {
    ProcessEngineConfiguration configuration = null;
    ProcessEngine processEngine = null;

    @Before
    public void before() {
        // 通过 ProcessEngineConfiguration 构建我们需要的 ProcessEngine
        configuration = new StandaloneInMemProcessEngineConfiguration();
        // 配置相关数据库连接
        configuration.setJdbcDriver("com.mysql.cj.jdbc.Driver");
        configuration.setJdbcUsername("root");
        configuration.setJdbcPassword("admin");
        configuration.setJdbcUrl("jdbc:mysql://127.0.0.1:3306/flowable1?serverTimeZone=UTC&nullCatalogMeansCurrent=true");
        // 如果数据库中的表结构不存在则新建
        configuration.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        processEngine = configuration.buildProcessEngine();
    }

    @Test
    public void test_deploy() {
        // 2. 获取 RepositoryService
        RepositoryService repositoryService = processEngine.getRepositoryService();
        // 3. 完成流程部署操作
        Deployment deploy = repositoryService.createDeployment()
                // 关联要部署的流程文件
                .addClasspathResource("出差申请流程.bpmn20.xml")
                .name("出差申请流程2023")
                .deploy();  // 部署流程
        System.out.println("deploy.getId() => " + deploy.getId());
        System.out.println("deploy.getName() => " + deploy.getName());
    }

    @Test
    public void test_run_proc() {
        RuntimeService runtimeService = processEngine.getRuntimeService();
        Map<String, Object> params = new HashMap<>();
        params.put("assignee0", "whx");
        params.put("assignee1", "hx1");
        params.put("assignee2", "hx2");
        params.put("assignee3", "huathy");
        runtimeService.startProcessInstanceById("CCSQLC:1:4", params);
    }

    @Test
    public void test_complete_task1() {
        TaskService taskService = processEngine.getTaskService();
        Task task = taskService.createTaskQuery().processInstanceId("2501").singleResult();
        // 获取当前流程实例的所有变量
        Map<String, Object> processVariables = task.getProcessVariables();
        processVariables.put("num", 2);
        taskService.complete(task.getId(), processVariables);
    }

    /**
     * 根据taskID来更新本地（实例）变量
     */
    @Test
    public void test_update_variables_local() {
        TaskService taskService = processEngine.getTaskService();
        Task task = taskService.createTaskQuery().processInstanceId("2501").singleResult();
        // 获取当前流程实例的所有变量
        Map<String, Object> processVariables = task.getProcessVariables();
        processVariables.put("num", 6);
        taskService.setVariablesLocal(task.getId(), processVariables);
    }

    /**
     * 根据taskID来更新流程变量
     */
    @Test
    public void test_update_variables() {
        TaskService taskService = processEngine.getTaskService();
        Task task = taskService.createTaskQuery().processInstanceId("2501").singleResult();
        // 获取当前流程实例的所有变量。当局部变量和全局变量都存在的时候，取出来的是局部变量。
        Map<String, Object> processVariables = task.getProcessVariables();
        processVariables.put("num", 5);
        taskService.setVariables(task.getId(), processVariables);
    }

    /**
     * 完成上级审批
     */
    @Test
    public void test_complete_task2() {
        TaskService taskService = processEngine.getTaskService();
        Task task = taskService.createTaskQuery().processInstanceId("2501").singleResult();
        taskService.complete(task.getId());
    }
}

每次完成任务后，查看数据库中的运行时变量表的变化。可以观察到局部变量在任务完成后被删除存入了历史变量表。随后再进行任务流转。
在这里插入图片描述在完成上级领导审批节点后，观察ACT_RU_TASK表，也可以看到节点流转到了财务审批。说明这里使用的是全局变量进行判断。局部变量已经在上一任务完成时被删除。
在这里插入图片描述
