一、整合SpringBoot

1. 创建Maven项目
2. 配置pom.xml文件

<parent>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-parent</artifactId>
    <version>2.7.8</version>
    <relativePath/> <!-- lookup parent from repository -->
</parent>
<groupId>com.hx</groupId>
<artifactId>Flowable_SpringBoot2</artifactId>
<version>0.0.1-SNAPSHOT</version>
<name>Flowable_SpringBoot2</name>
<description>Demo project for Spring Boot</description>
<properties>
    <java.version>1.8</java.version>
</properties>
<dependencies>
    <dependency>
        <groupId>com.mysql</groupId>
        <artifactId>mysql-connector-j</artifactId>
        <version>8.0.32</version>
        <scope>runtime</scope>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-test</artifactId>
        <version>1.5.9.RELEASE</version>
        <scope>test</scope>
    </dependency>
    <dependency>
        <groupId>org.flowable</groupId>
        <artifactId>flowable-spring-boot-starter</artifactId>
        <version>6.6.0</version>
    </dependency>
    <dependency>
        <groupId>com.alibaba</groupId>
        <artifactId>druid</artifactId>
        <version>1.1.24</version>
    </dependency>
    <dependency>
        <groupId>junit</groupId>
        <artifactId>junit</artifactId>
        <version>4.13.2</version>
        <scope>test</scope>
    </dependency>
</dependencies>

3. 配置application.yml文件

spring:
  datasource:
    type: com.alibaba.druid.pool.DruidDataSource
    driver-class-name: com.mysql.cj.jdbc.Driver
    url: jdbc:mysql://localhost:3306/flowable2?serverTimeZone=UTC&nullCatalogMeansCurrent=true
    username: root
    password: admin
    hikari:
      minimum-idle: 5
      idle-timeout: 600000
      maximum-pool-size: 10
      auto-commit: true
      pool-name: MyHikariCP
      max-lifetime: 1800000
      connection-timeout: 30000
      connection-test-query: SELECT 1
flowable:
# 关闭定时任务JOB
  async-executor-activate: false
# 将databaseSchemaUpdate设置为true。当flowable发现数据库不一致的时候，会自动将数据库表结构更新到最新版本。
  database-schema-update: true
server:
  port: 8888

自动部署

processes目录下的任何BPMN 2.0流程定义都会被自动部署。创建processes目录，并在其中创建示例流程定义（命名为one-task-process.bpmn20.xml）。
cases目录下的任何CMMN 1.1事例都会被自动部署。
forms目录下的任何Form定义都会被自动部署。

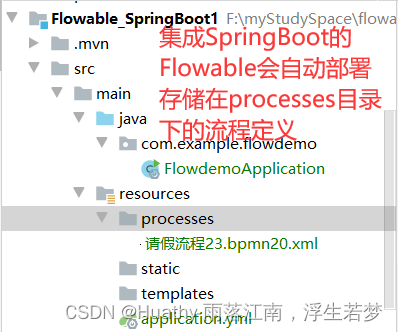

在SpringBoot项目中会自动部署存储在resource\processes目录下的流程定义。(但是只有在第一次启动的时候才会自动部署，而后续新增的部署文件不会部署。)
但是在我的实际测试过程中，发现在调用部署方法的时候，会重新部署processes目录下的流程定义。我们可以手动来条用deploy方法即可。

@Test
void test_deploy(){
    Deployment deploy = repositoryService.createDeployment()
            .name("ManualDeployment").deploy();
    System.out.println(deploy.getId());
}

手动部署

如果存在不希望被调用的流程定义，可以不放到processes目录下。

@Autowired
private RepositoryService repositoryService;
@Test
void deploy(){
    Deployment deployment = repositoryService.createDeployment()
            .addClasspathResource("processes/出差申请流程.bpmn20.xml")
            .name("出差申请流程2023").deploy();
    System.out.println("deployment.getId() = " + deployment.getId());
    System.out.println("deployment.getName() = " + deployment.getName());
}

启动流程

@Autowired
private RuntimeService runtimeService;
@Test
void startFlow() {
    Map<String, Object> params = new HashMap<>();
    params.put("assignee0", "whx");
    params.put("assignee1", "huathy");
    ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("qjlc23", params);
}

处理\完成流程

@Autowired
private TaskService taskService;
@Test
void completeTask() {
    Task task = taskService.createTaskQuery()
            .processDefinitionKey("qjlc23")
            .taskCandidateOrAssigned("whx")
            .singleResult();
    if (task != null) {
        taskService.complete(task.getId());
        System.out.println(task.getAssignee()+"-完成任务-"+task.getId());
    }
}

二、多人会签

多人会签是指一个任务需要多个人来审批。多人或签是指的=一个任务需要多个人中的一个审批通过即可。

1. 绘制流程图

2. 编码

MultiInstCompleteTask.java

package com.example.flowdemo.listener;

import org.flowable.engine.delegate.DelegateExecution;
import org.springframework.stereotype.Component;
import java.io.Serializable;

/**
 * @author Huathy
 * @date 2023-01-27 08:47
 * @description
 */
@Component("mulitiInstCompleteTask")
public class MultiInstCompleteTask implements Serializable {
    /**
     * 完成任务时需要触发的方法
     * @param execution
     * @return true/false 表示会签任务是否结束
     */
    public boolean completeTask(DelegateExecution execution){
        System.out.println("总会签数量："+execution.getVariable("nrOfInstances"));
        System.out.println("当前完成会签数量："+execution.getVariable("nrOfActiveInstances"));
        System.out.println("当前完成会签任务数量："+execution.getVariable("nrOfCompletedInstances"));
        // 上面的这些nr*变量是由flowable提供的。而下面的flag是我们自定义的。
        Boolean flag = (Boolean) execution.getVariable("flag");
        System.out.println("当前意见："+flag);
        return flag;
    }
}

MultiInstTaskListener.java

package com.example.flowdemo.listener;

import org.flowable.engine.delegate.DelegateExecution;
import org.springframework.stereotype.Component;
import java.io.Serializable;

/**
 * @author Huathy
 * @date 2023-01-27 08:57
 * @description
 */
@Component("mulitiInstTaskListener")
public class MultiInstTaskListener implements Serializable {
    public void completeListener(DelegateExecution execution){
        System.out.println("任务ID execution.getId() = " + execution.getId());
        System.out.println("execution.getVariable(\"persons\") = " + execution.getVariable("persons"));
        System.out.println("execution.getVariable(\"person\") = " + execution.getVariable("person"));
    }
}

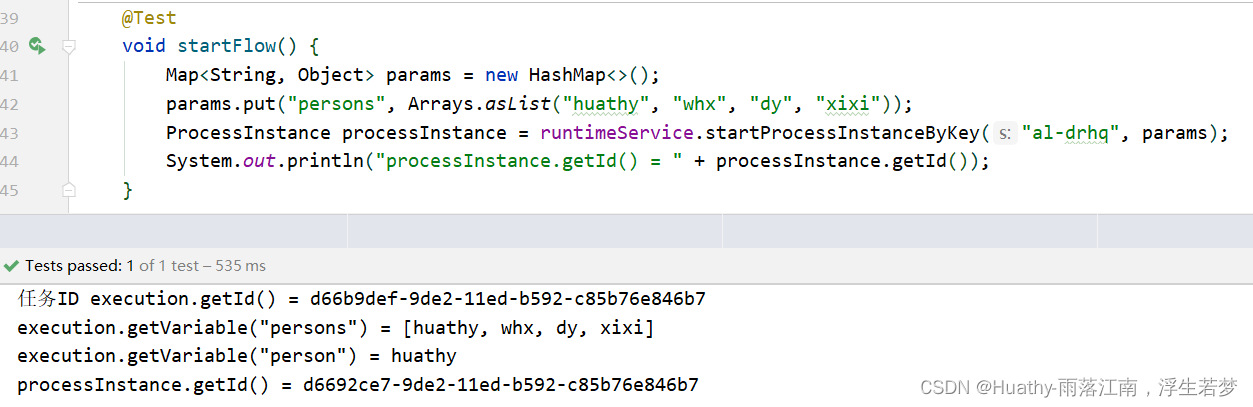

2. 启动流程

这里我们配置的是串行执行的，所以第一次启动流程只会创建一个任务。如果配置的是并行执行的，那么会在启动任务的时候创建所有的任务。

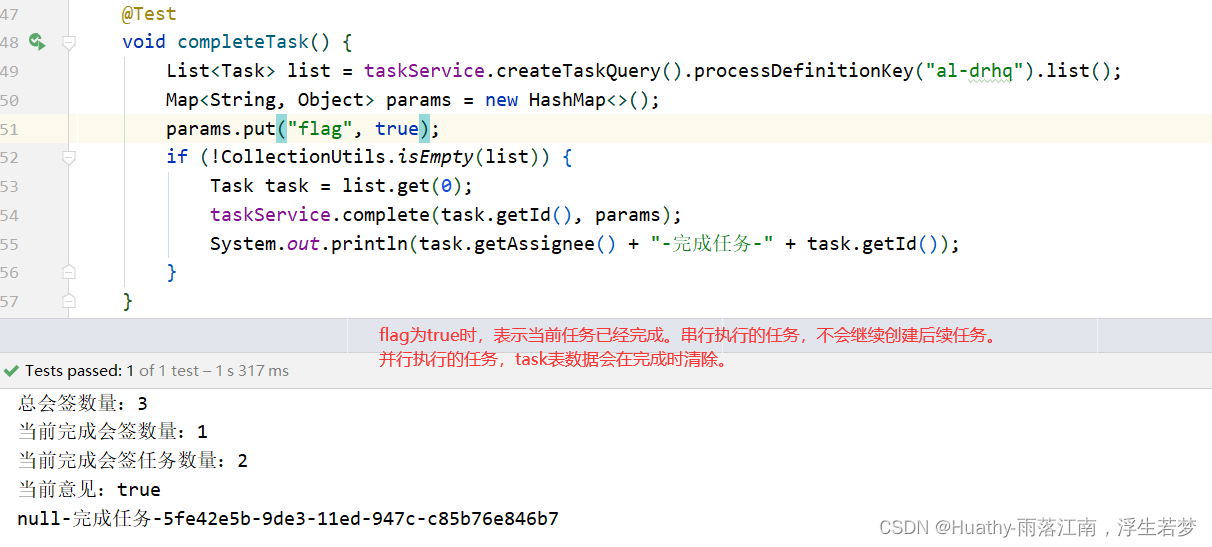

3. 完成任务

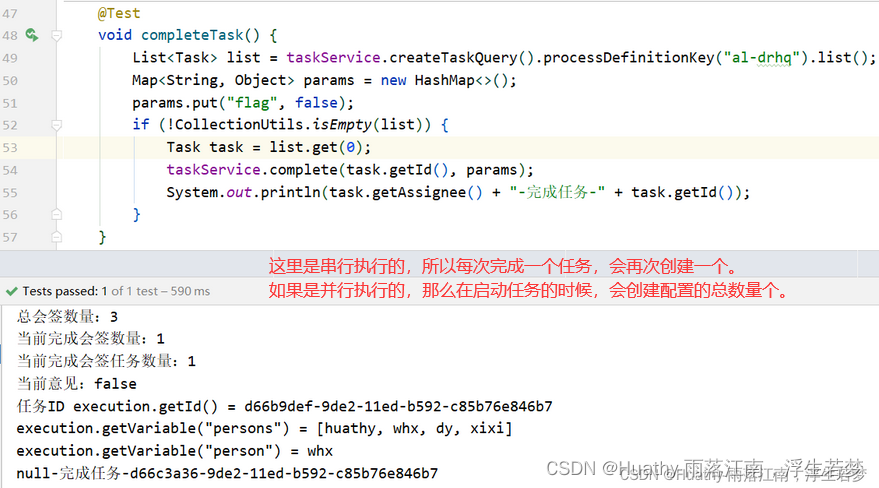

如果是串行执行的，那么在完成任务的时候，会创建下一个任务。
