Hybrid接口

1.vlan的基本概念



 特点

• 隔离广播
• 方便管理
• 提高安全

vlan接口

• Access接口
• Trunk接口

2、Hybrid接口

　　2.1 特点

• 华为交换机接口默认为Hybrid模式
• 既可以实现Access接口的功能，也可以实现Trunk接口的功能
• 不借助三层设备即可实现跨VLAN通信和访问控制
• Hybrid接口相对于Access接口和Trunk接口具有更高的灵活性与可控性

　　2.2 作用

• 流量隔离
• 流量互通

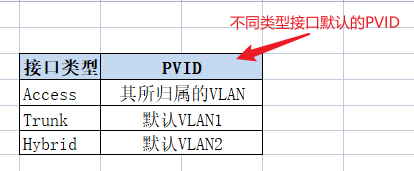

　　2.3 根据PVID封装802.Q



 心法口诀：

出口检查：查untag表，有标就脱成无标

　　　　　查tag标，在列表里就放行，不在列表里就丢弃

进口检查：查有无标签，有标就查tag表，查到就放行，查不到就丢弃

　　　　　　　　　　　无标就打PVID后放行

 3.hybrid配置命令

1 【Huawei】int g0/0/0     ###理解成access口
 2 【Huawei-g0/0/0】port hybrid pvid vlan 10      （接口模式）
 3 【Huawei-g0/0/0】port hybrid untagged vlan 10   （接口模式）
 4 【Huawei-g0/0/0】un sh
 5
 6 【Huawei】int g0/0/0     ###理解trunk口
 7 【Huawei-g0/0/0】port hybrid tagged vlan 10 20 30 （中继口命令）
 8 【Huawei-g0/0/0】un sh
 9
10 【Huawei】int g0/0/0     ###上层接路由器配法
11 【Huawei-g0/0/0】port hybrid untagged vlan 10 30 （经过端口时脱去vlan10 30标签）
12 【Huawei-g0/0/0】un sh
13
14 【Huawei】int g0/0/0
15 【Huawei-g0/0/0】undo port default vlan   ###初始化还原
16 【Huawei-g0/0/0】port link-type hybrid    ###将这个口变为hybrid模式，华为交换机默认hybrid口
