网络布线与数制转换

1.信号概述

1.1信号是什么

信息，数据，信号。

1.2信号的分类

1． 模拟通信
模拟通信的优点是直观且容易实现,但存在两个主要缺点.
（1） 保密性差
模拟通信,尤其是微波通信和有线明线通信,很容易被窃听.只要收到模拟信号,就容易得到通信内容.
（2） 抗干扰能力弱
电信号在沿线路的传输过程中会受到外界的和通信系统内部的各种噪声干扰,噪声和信号混合后难以分开,从而使得通信质量下降.线路越长,噪声的积累也就越多.

2.数字信号

(1)便于存储、处理和交换

数字通信的信号形式和计算机所用信号一致，都是二进制代码，因此便于与计算机联网，也便于用计算机对数字信号进行存储、处理和交换，可使通信网的管理、维护实现自动化、智能化。

(2)便于加密处理

信息传输的安全性和保密性越来越重要，数字信号的加密处理的比模拟通信容易得多，以话音信号为例，经过数字变换后的信号可用简单的数字逻辑运算进行加密、解密处理。

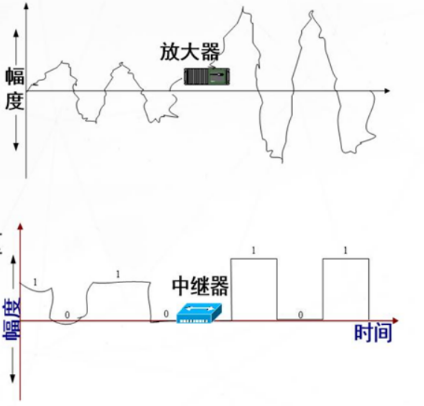

1.3 信号在传输过程中产生的失真

信号失真的原因主要有两个，一个是 噪声一个是  衰减

1.4数字信号的优势

抗干扰能力强，传输距离远并且能保证质量







2.双绞线

2.1目前，双绞线可分为非屏蔽双绞线和屏蔽双绞线

屏蔽双绞线:外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率；

非屏蔽双绞线:无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。除某些特殊场合(如受电磁辐射严重、对传输质量要求较高等)。

3.双绞线常用的分类
五类：cat 5--主要用于100M网络,有效工作长度100M
超五类：cat 5e,支持100M网络,如果施工质量（打线）及线材料本身质量过硬,可以支持短距离1000M传输.
六类：一般用于1000M网络.
以上三类各有屏蔽线与非屏蔽线之别.

3.1双绞线的连接规范

EIA/TIA 568A和568B

T568A：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕

T568B：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕    （常用）

4.综合布线系统

建筑物综合布线系统（PDS）是传输语音、数据、影像和其他信息的标准结构化布线系统

是建筑物或建筑群内的传输网络。

物理结构一般采用模块化设计和星形拓扑结构。

是语音和数据通信设备、交换设备和其他信息管理系统彼此相连接。

4.1六大子系统

工作区子系统：由信息插座延伸至设备RJ-45条线和信息插座。

水平子系统:从工作区的信息插座到管理间子系统的配线架，一般为星型拓扑。

管理间子系统：交联，互联和I/O，楼层配线间（机柜，配线架，网络设备等）。

垂直子系统：建筑物的主干线缆 目前多为光缆 连接设备间和管理间。

设备间子系统：位于主机房内 由电缆、连接器和相关支撑硬件组成连接各种公共系统。

建筑群子系统：连接不同建筑物内的电缆 一般由光缆及设备组成。



 4.2综合布线的优点

结构清晰，便于管理维护。

材料统一先进，适应今后的发展需要。

灵活性强，适应各种不同需求，使用灵活。

便于扩充，既节约费用又提高了系统的可靠性。

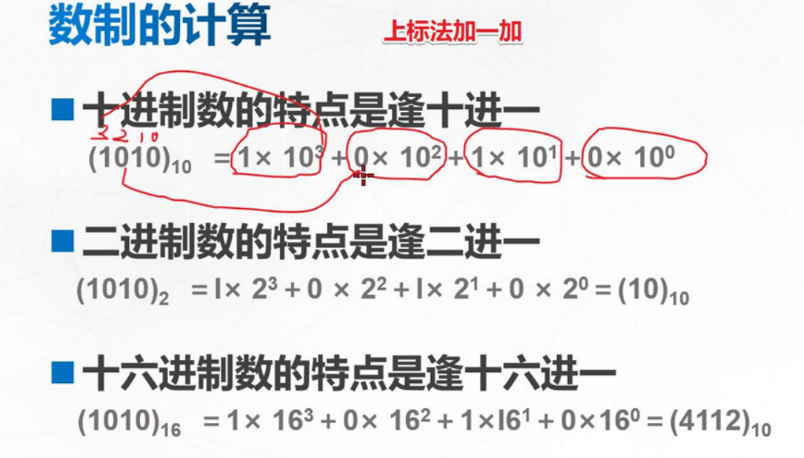

5.计算机的数制

5.1基本概念

数制：计数方法，比如用二进制8进制计数

数位：数字所处的位置

基数：某种数制中数位上所能表示的数字的个数

位权：指的是在某种进制中数位所代表的大小

1.2 计算机语言中常用的进制与表示方法

　　　　在计算机汇编语言中，常用的进制有二进制、八进制、十六进制和十进制。

　　　　数制的表示有2种方法，一种表示方法是数字下标法，对于不同进制的数可以将它们加上括号再用数字下标表示进制：

　　　　例：（110010011001）2 代表二进制数 ； （1234）8 代表八进制数。

　　　　另一种是用后缀字母表示进制：

　　　　二进制 B (binary)

　　　　八进制 O (octal)

　　　　十进制 D (decimal)

　　　　十六进制 H (hexadecimal)





 1
