SolidWorks修改尺寸标注的文字大小

国标绘图标准对文字的字体和字号有要求，但在实际绘图过程中，仿宋难识别，经常看错尺寸，修改标注时的字体和字号有助于高效准确绘图。

传统思维：在绘制零部件时通过修改选项中的文档属性修改字体字号；

问题：只能针对单个文件进行修改，其他文件不会同步修改；



正确方法：对默认的零部件和装配体模板进行修改；

操作步骤：

1、找到模板所在的文件夹：

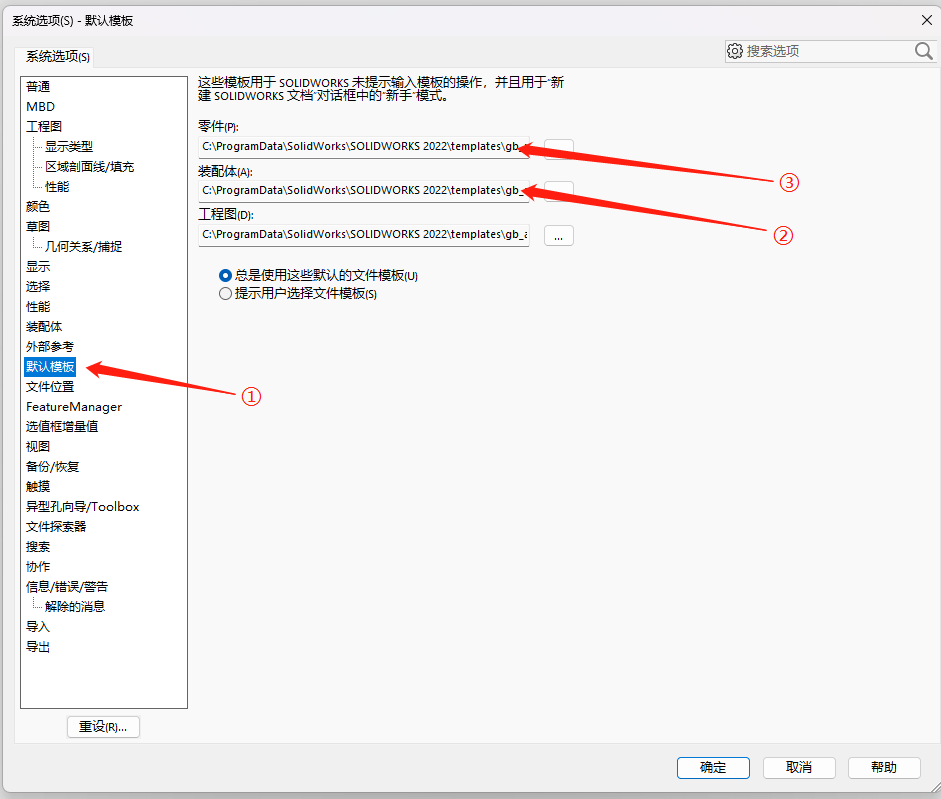

 选项 -> 默认模板 -> 复制零件文件夹位置

2、打开默认模板

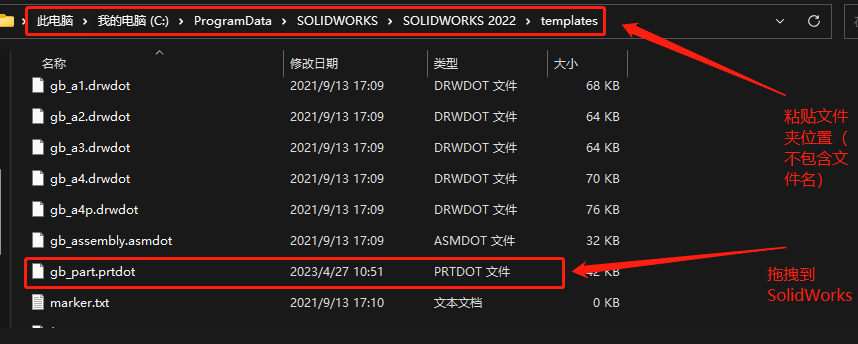

打开资源管理器并粘贴文件夹位置（不包含文件名） -> 找到零件模板 -> 拖拽到SolidWorks打开（此时应关闭其他SolidWorks文件）

 3、修改默认模板中的文字属性

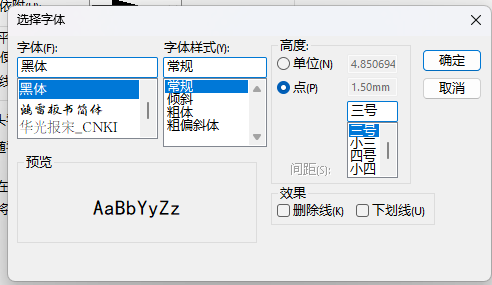

打开模板 -> 选项 -> 文档属性 -> 注解 -> 字体 -> 修改字体字号（“尺寸”的操作同理）





 4、保存模板

保存模板，只要下次新建零件或装配体的时候选择的是默认模板，其字体字号就是前面修改的内容。

说明：

一般公司只会对工程图模板有规定，对零件和装配体的模板没规定，所以将零件和装配体的标注的字体修改成适合阅读的是合适的。
