UML九种图 之 用例图和类图

前言

    近期写UML文档，看视频的时候感觉掌握的还能够，当真正写文档的时候才发现不是一件easy的事。写文档自己又翻开自己的笔记看了一遍又一遍。

以下就给大家介绍一下我画的几张图：

用例图

    1. 用例图的构成

        （用例，角色，关系）

        用例：指功能的描写叙述

        角色：触发起某种事件

        关系：用例图的关系（依赖，泛化，关联）

    2. 用例图的作用

        （1）用例视图是整个UML设计的关键，影响到整个UML设计的过程

        （2）用例模型驱动了需求分析后各个阶段的开发

        （3）用例模型用于需求分析阶段，表明了开发人员和用户针对需求达成的某种共识注意几个keyword：开发人员，用户，共同商讨达成某种共识

   3.设计原则

    将系统看做黑盒子，从用户角度理解系统，不须要考虑某个功能是怎样实现的。仅仅须要考虑系统由谁来运行和怎样交互和运行。

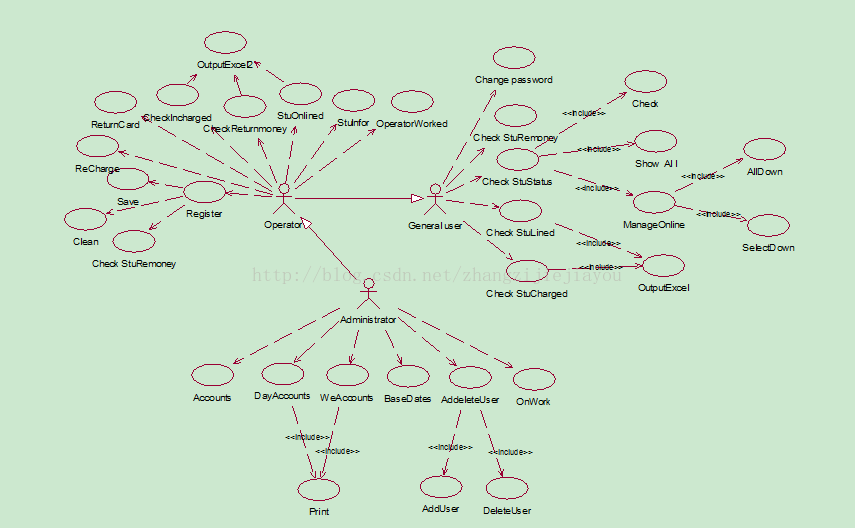

    以下是我画的用例图：以用户的权限为基础画出来的。

类图

    1.类图的构成

     类、接口、协作、关系、包

    2.类的构成



    2.类图的作用

    类图一般在具体设计过程中出现，主要用来描写叙述系统中各个模块中类之间的关系，包含类或者类与接口的继承关系，类之间的依赖、聚合等关系。通过类图，就能实际的把系统中的各个类，即对象描写叙述清楚，下一步就是依照这个具体的设计编码了。

    3.类图的设计

    Use case——>class（要点，抽象名词得到类）——>确定类的属性和方法——>属性是静态行为描写叙述，方法是动态行为的描写叙述——>正确表达类与类之间的关系

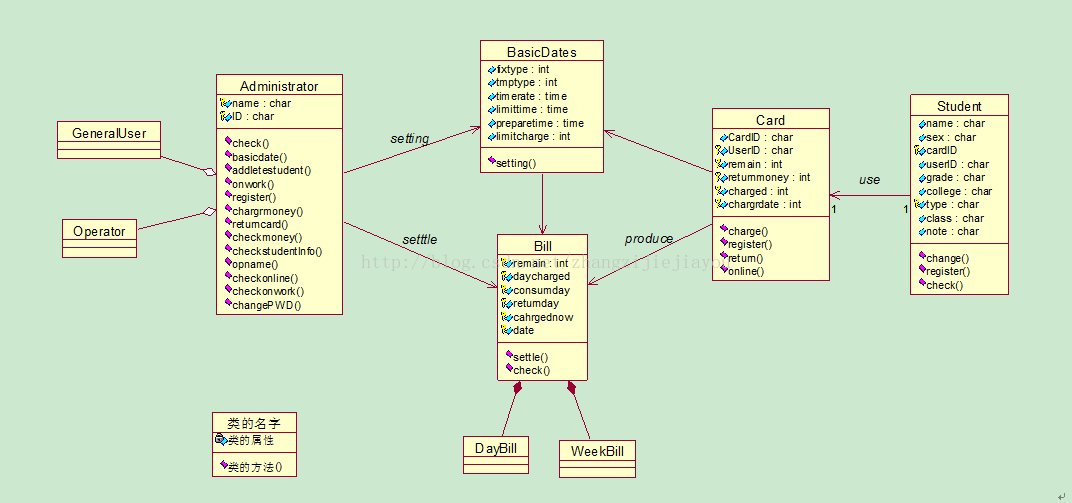

          以下是我对机房收费系统设计的类图，理解的不是非常清楚，可定存在诸多问题，希望大家积极指正。

     以上是我看完UML之后对用例图和类图的理解，感觉理解的不是非常清楚，若有什么问题希望大家积极指正。
