IO端口基本结构

  • F1的IO结构图

image-20240309100715998

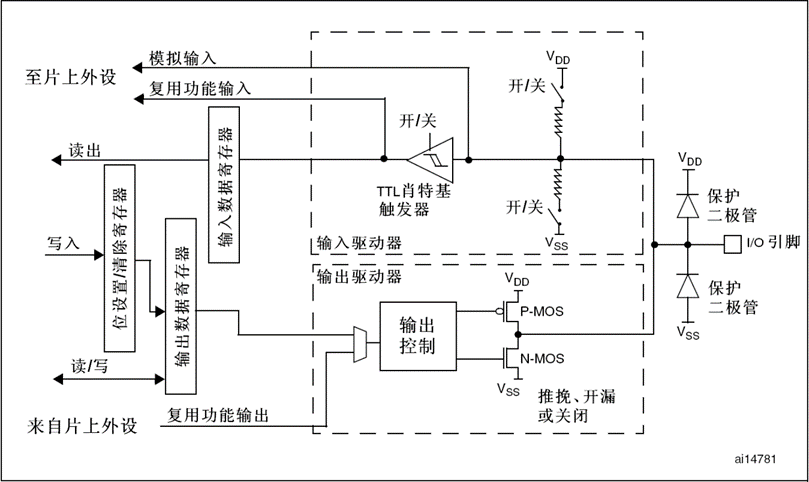

  • F4/F7/H7的IO结构图

image-20240309100744636

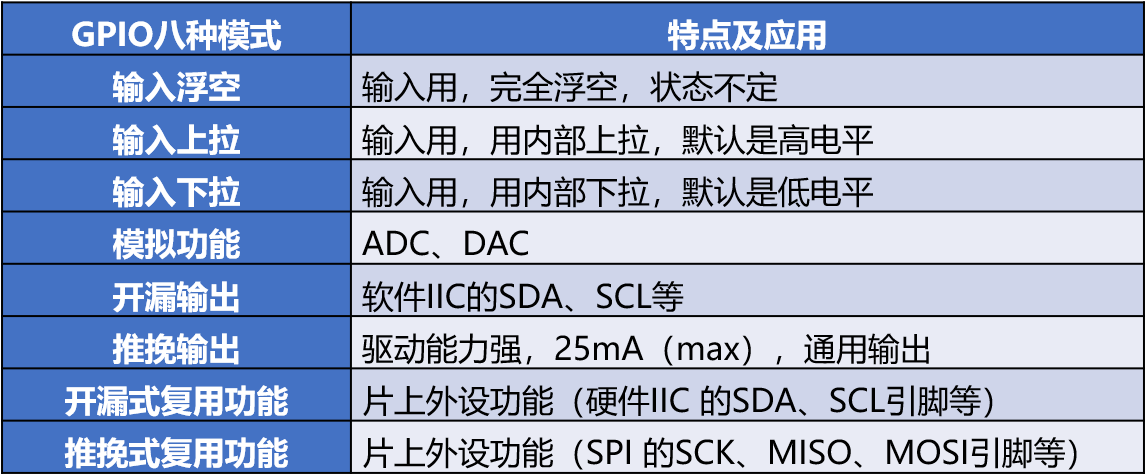

GPIO的八种工作方式

image-20240309101512292

详细的结构及工作方式见该文章：GPIO口工作原理的超详细解释（附电路图） - 知乎 (zhihu.com)

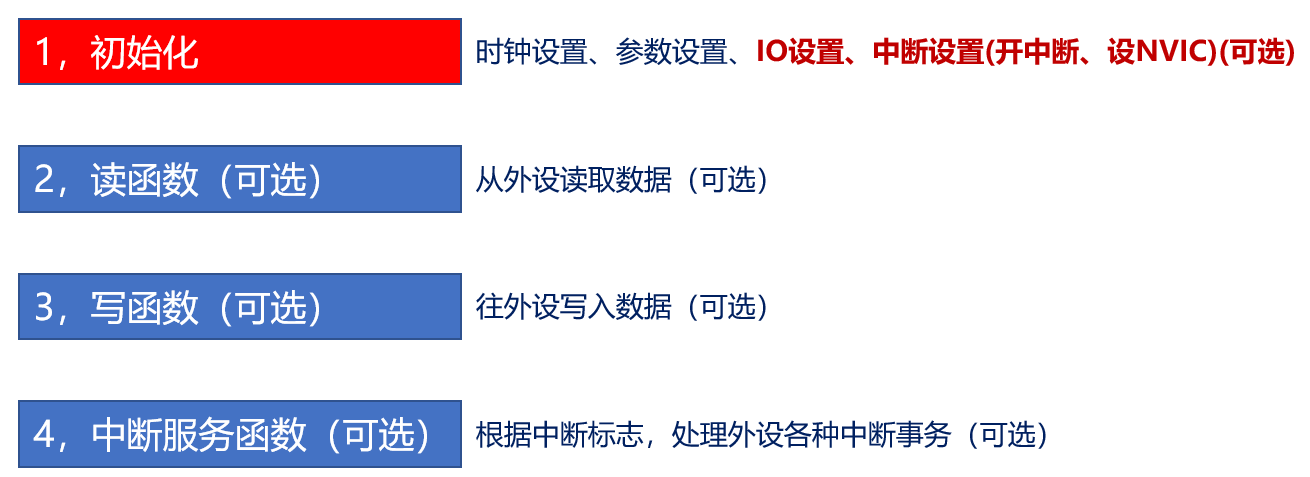

通用外设驱动模型

image-20240309102245926

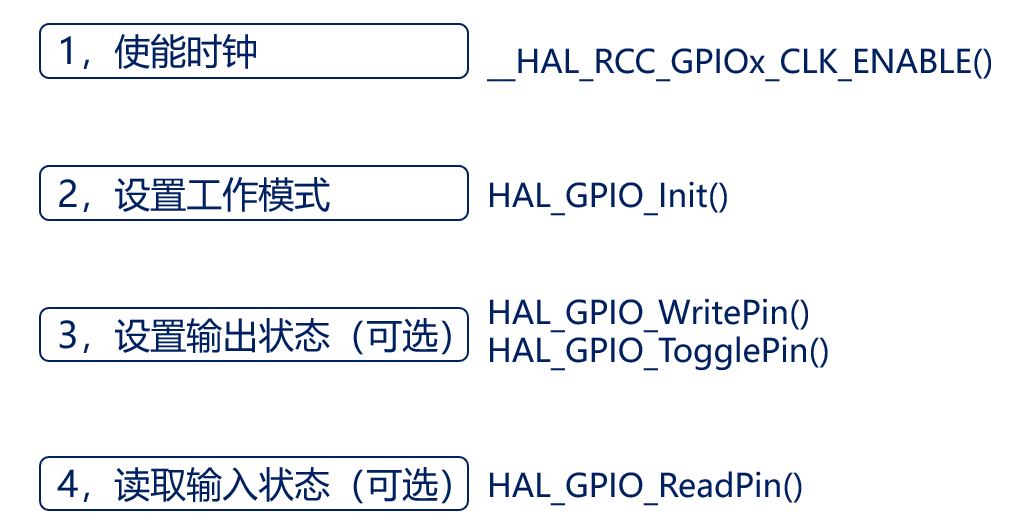

GPIO配置步骤

image-20240309102315331

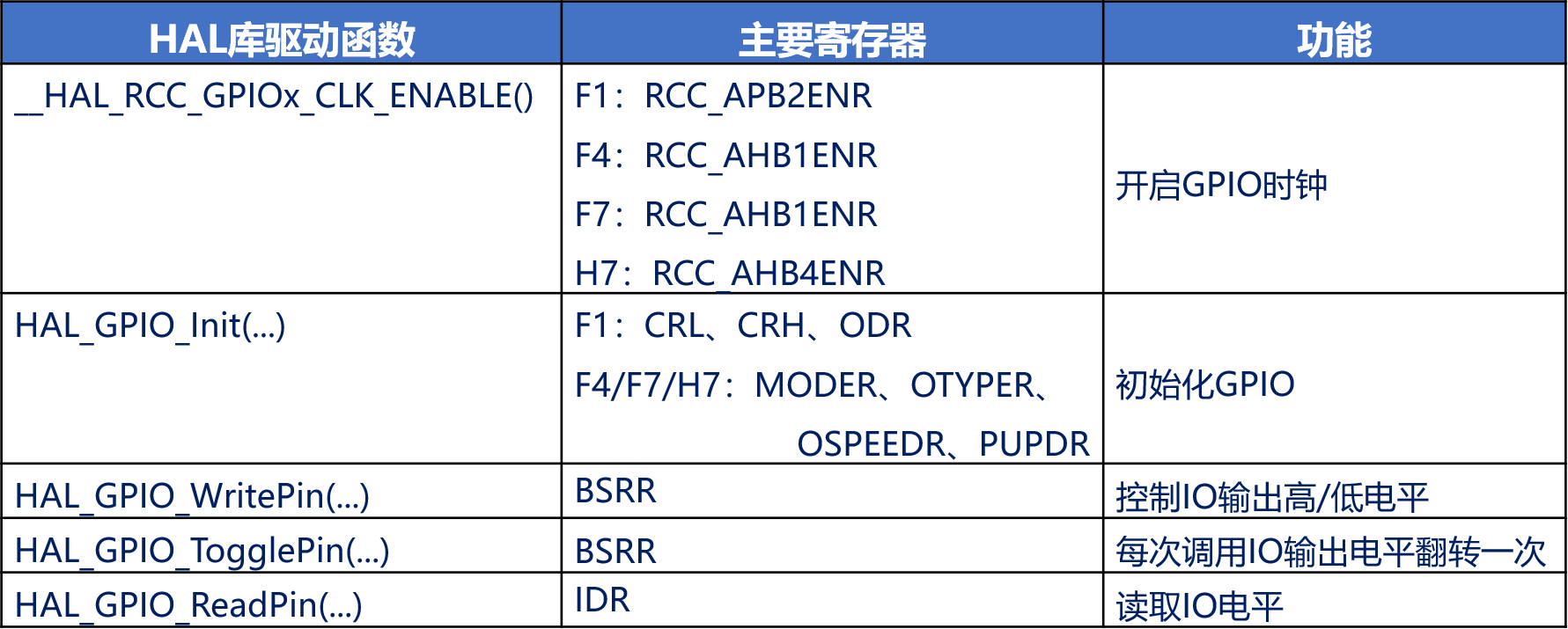

  • 相关HAL库函数简介

image-20240309102401358

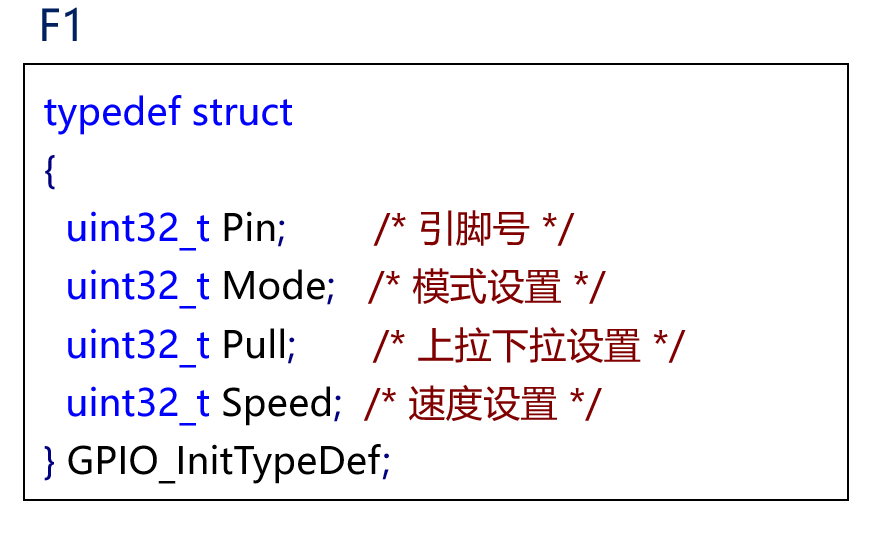

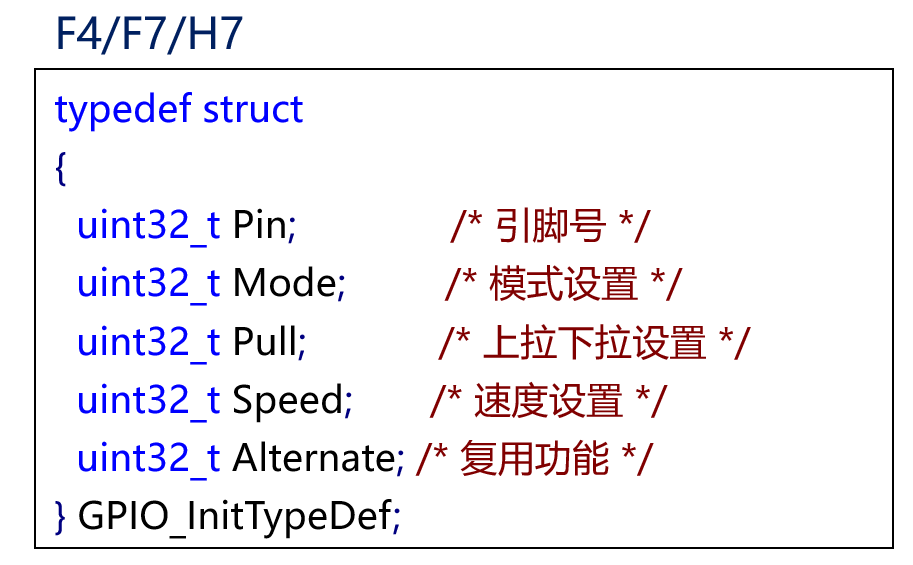

  • 关键结构体简介

image-20240309102446871

image-20240309102458088

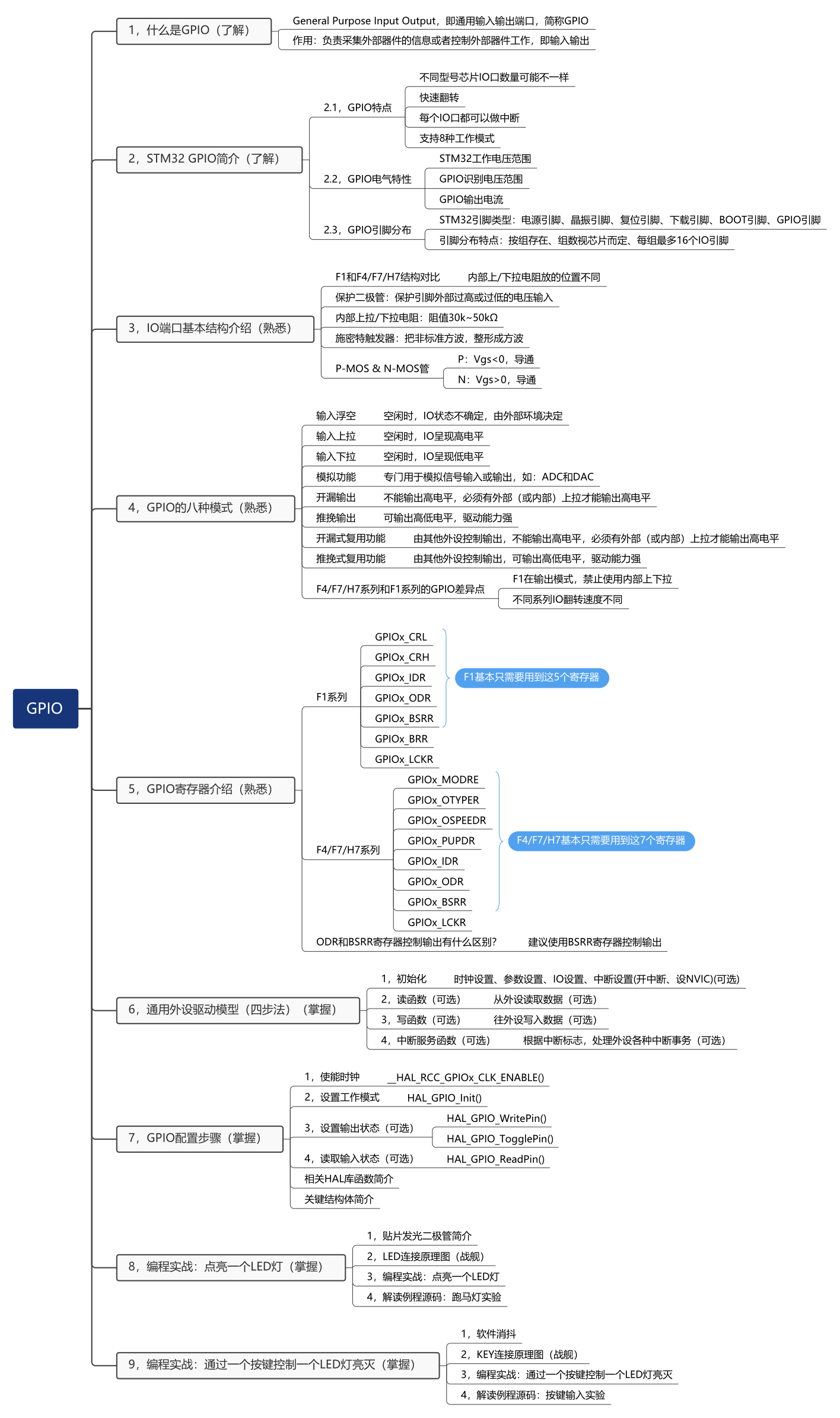

思维导图

1

该思维导图来自正点原子官方资料
