stm32+VL53L0x-激光测距实验工程（工程还在完善需要的话在下方评论处留下邮箱）

最近疫情严重大家注意身体啊

好几天没有更新博客了，前几天刚刚收到的快递隔离了3-4天我才敢带上手套开箱

先来玩一下这个VL53L0X这个是2m内测距的模块

还有一个VL53L1X是4m内测距的没有买，现在也不敢买，之后再来记录

好了，我买的模块就是下图这种



连接方式：

SCL --- PA3

SDA --- PA2

VCC --- 3.3V

GND --- GND

GPIO1 --- 浮空

XSHUT --- PA5（这个其实是使能，0关闭，1启动）



先说一下工程的来源，这个模块还真不好调试，官方的API太多没有注释，恰好正点原子有这个模块的例程

那么我就修改移植了一下原子哥的例程来自己调试用



先说一下修改了什么东西

1、去掉了LCD、LED和24C02的代码

2、将校准过程改成了参考校准，这样就不用使用24C02，也不用进行校准了

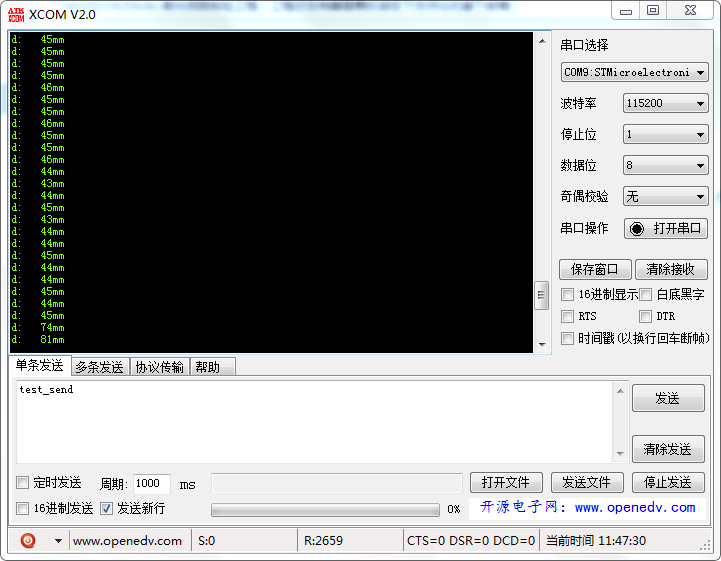

给大家看一下串口助手显示的效果图

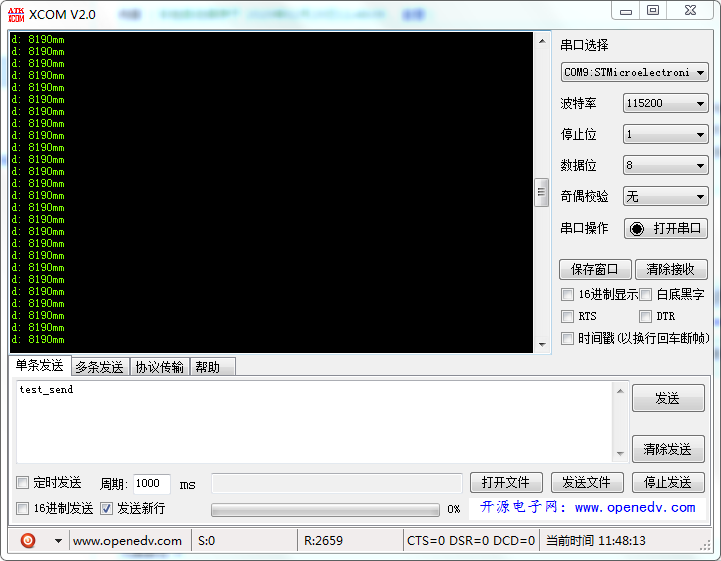

 再给大家看看当模块显示过远无法测量的时候显示





 在说说显示还在完善的内容：

主要是这个激光测距有三种模式    在主函数中   u8 mode=1; //mode: 0:默认;1:高精度;2:长距离

我选择的是高精度，想要知道具体内容的小伙伴可以查查datasheet有解释

但是就是这个高精度误差也有33mm左右，选择默认和长距离都是差不多的误差

可能还要加入什么去噪之类的算法才能准确，现在还在修改完善



继续加油吧





好像是这个？时间太久远了，忘记了哈哈哈哈哈哈哈

链接：https://pan.baidu.com/s/16inKBJNwbDr6b1dh_i3Obg?pwd=jzxh
提取码：jzxh
