HCIA-Datacom笔记之ACL原理与配置

随着网络的飞速发展，网络安全和网络服务质量QoS (Quality of Service)问题日益突出。访问控制列表 (ACL, Access Control List)是与其紧密相关的一个技术。

ACL可以通过对网络中报文流的精确识别，与其他技术结合，达到控制网络访问行为、防止网络攻击和提高网络带宽利用率的目的，从而切实保障网络环境的安全性和网络服务质量的可靠性。

12.1 ACL技术背景

随着网络的飞速发展，网络安全和网络服务质量QoS（Quality of Service）问题日益突出。

园区重要服务器资源被随意访问，园区机密信息容易泄露，造成安全隐患。
Internet病毒肆意侵略园区内网，内网环境的安全性堪忧。
网络带宽被各类业务随意挤占，服务质量要求最高的语音、视频业务的带宽得不到保障，造成用户体验差。

以上种种问题，都对正常的网络通信造成了很大的影响。因此，提高网络安全性和服务质量迫在眉睫，我们需要对网络进行控制。比如，需要借助一个工具帮助实现一些流量的过滤。

12.2 ACL概述

通过ACL可以实现对网络中报文流的精确识别和控制，达到控制网络访问行为、防止网络攻击和提高网络带宽利用率的目的，从而切实保障网络环境的安全性和网络服务质量的可靠性。

ACL是由permit或deny语句组成的一系列有顺序的规则的集合；它通过匹配报文的相关字段实现对报文的分类。

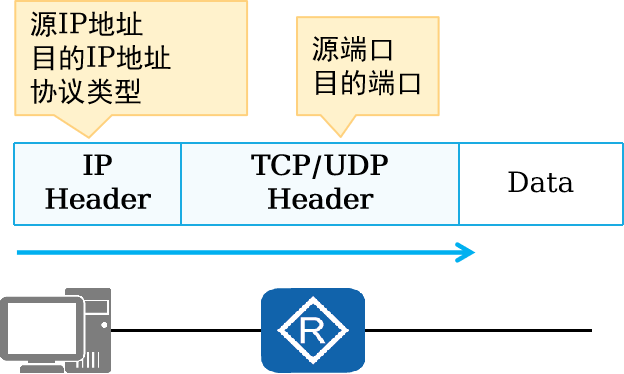

ACL是能够匹配一个IP数据包中的源IP地址、目的IP地址、协议类型、源目的端口等元素的基础性工具；ACL还能够用于匹配路由条目。

12.3 ACL的基本概念及其工作原理

12.3.1 ACL的组成

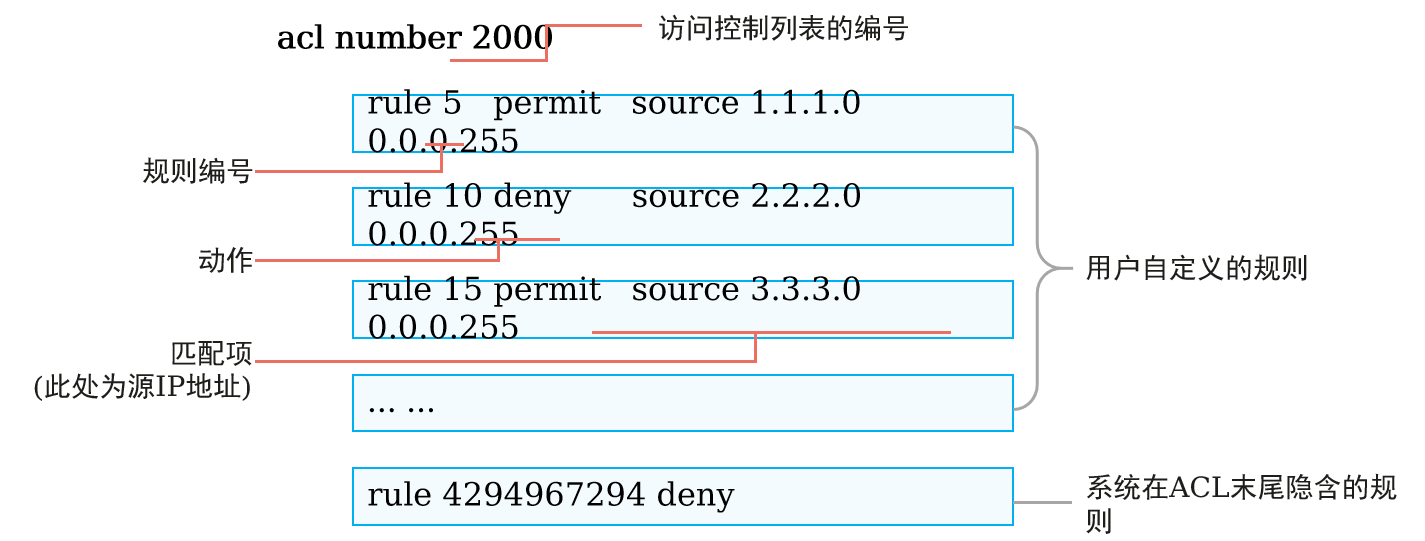

ACL由若干条permit或deny语句组成。每条语句就是该ACL的一条规则，每条语句中的permit或deny就是与这条规则相对应的处理动作。

ACL编号：在网络设备上配置ACL时，每个ACL都需要分配一个编号，称为ACL编号，用来标识ACL。不同分类的ACL编号范围不同，这个后面具体讲。
规则：前面提到了，一个ACL通常由若干条“permit/deny”语句组成，每条语句就是该ACL的一条规则。
规则编号：每条规则都有一个相应的编号，称为规则编号，用来标识ACL规则。可以自定义，也可以系统自动分配。ACL规则的编号范围是0～4294967294，所有规则均按照规则编号从小到大进行排序。
动作：每条规则中的permit或deny，就是与这条规则相对应的处理动作。permit指“允许”，deny指“拒绝”，但是ACL一般是结合其他技术使用，不同的场景，处理动作的含义也有所不同。
比如：ACL如果与流量过滤技术结合使用（即流量过滤中调用ACL），permit就是“允许通行”的意思，deny就是“拒绝通行”的意思。
匹配项：ACL定义了极其丰富的匹配项。例子中体现的源地址，ACL还支持很多其他规则匹配项。例如，二层以太网帧头信息（如源MAC、目的MAC、以太帧协议类型）、三层报文信息（如目的地址、协议类型）以及四层报文信息（如TCP/UDP端口号）等。

12.3.2 规则编号

规则编号：每条规则都有一个相应的编号，称为规则编号，用来标识ACL规则。可以自定义，也可以系统自动分配。

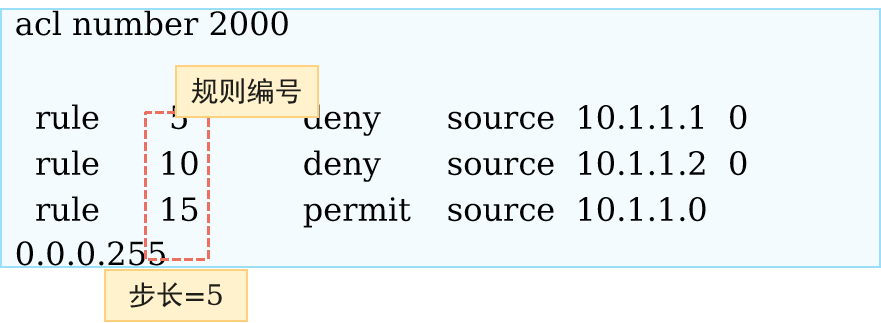

步长：系统自动为ACL规则分配编号时，每个相邻规则编号之间会有一个差值，这个差值称为“步长”。缺省步长为5，所以规则编号就是5/10/15…以此类推。

如果手工指定了一条规则，但未指定规则编号，系统就会使用大于当前ACL内最大规则编号且是步长整数倍的最小整数作为规则编号。

步长可以调整，如果将步长改为2，系统则会自动从当前步长值开始重新排列规则编号，规则编号就变成2、4、6…。

那步长的作用是什么？直接rule 1/2/3/4…为什么不可以？

先来看一个小题目：如果希望增加一条规则，该如何处理？

可以在rule 10和rule 15之间，手工加入一条rule 11。

因此，设置一定长度的步长的作用，是方便后续在旧规则之间插入新的规则。

12.3.3 通配符

当进行IP地址匹配的时候，后面会跟着32位掩码位，这32位称为通配符。

通配符，也是点分十进制格式，换算成二进制后，“0”表示“匹配”，“1”表示“不关心”。

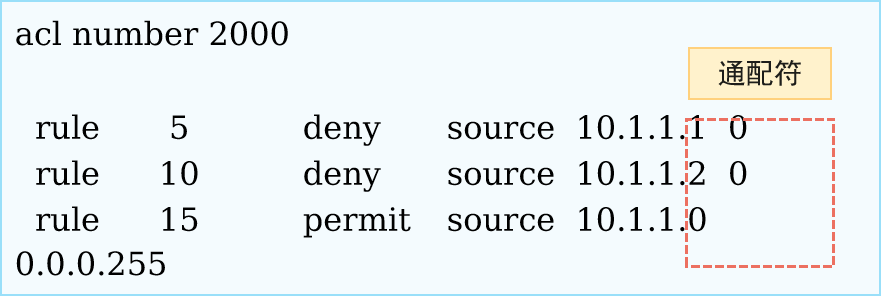

具体看下这2条规则：

rule 5: 拒绝源IP地址为10.1.1.1报文通过——因为通配符为全0，所以每一位都要严格匹配，因此匹配的是主机IP地址10.1.1.1；

rule 15:允许源IP地址为10.1.1.0/24网段地址的报文通过——因为通配符：0.0.0.11111111，后8位为1，表示不关心，因此10.1.1.xxxxxxxx 的后8位可以为任意值，所以匹配的是10.1.1.0/24网段。

例子：如果要精确匹配192.168.1.1/24这个IP地址对应的网段地址，通配符是多少？

可以得出：网络位需要严格匹配，主机位无所谓，因此通配符为“0.0.0.255”。

如果想匹配192.168.1.0/24网段中的奇数IP地址，通配符该怎么写呢？

我们先来看一看，奇数IP地址都有哪些：192.168.1.1、192.168.1.5、192.168.1.11……

后八位写成二进制：192.168.1.00000001、192.168.1.00000101、192.168.1.00001011……

可以看出共同点：最后8位的高7位是任意值，最低位固定为1，因此答案是：192.168.1.1 0.0.0.254（0.0.0.11111110）

这就得出了通配符的一个特点：通配符中的1或者0是可以不连续的。

还有两个特殊的通配符：

当通配符全为0来匹配IP地址时，表示精确匹配某个IP地址；

当通配符全为1来匹配0.0.0.0地址时，表示匹配了所有IP地址。

12.3.4 ACL的分类与标识

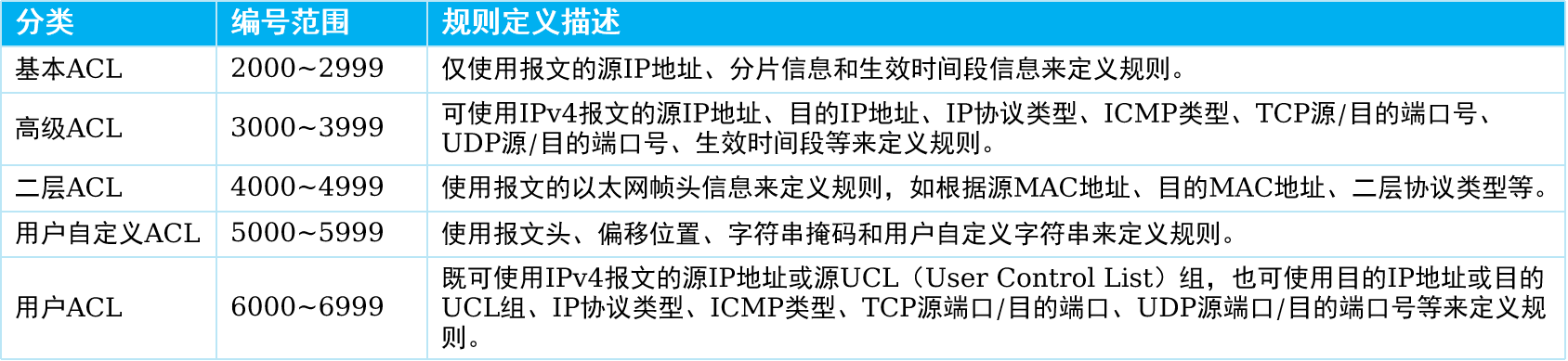

基于ACL规则定义方式的划分，可分为：基本ACL、高级ACL、二层ACL、用户自定义ACL和用户ACL。

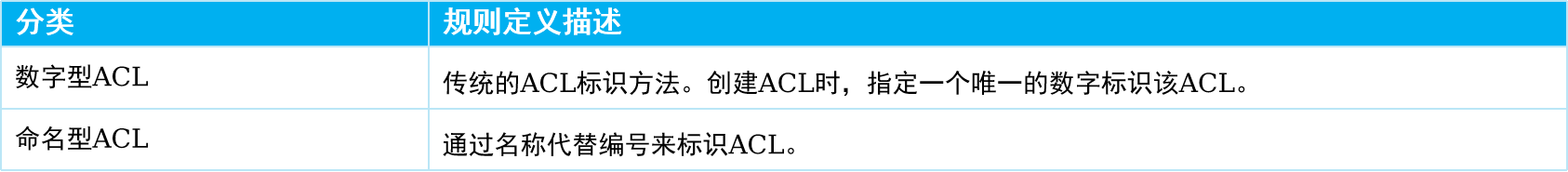

基于ACL标识方法的划分，则可分为：数字型ACL和命名型ACL。

12.3.4.1 基本ACL&高级ACL

1、基本ACL：

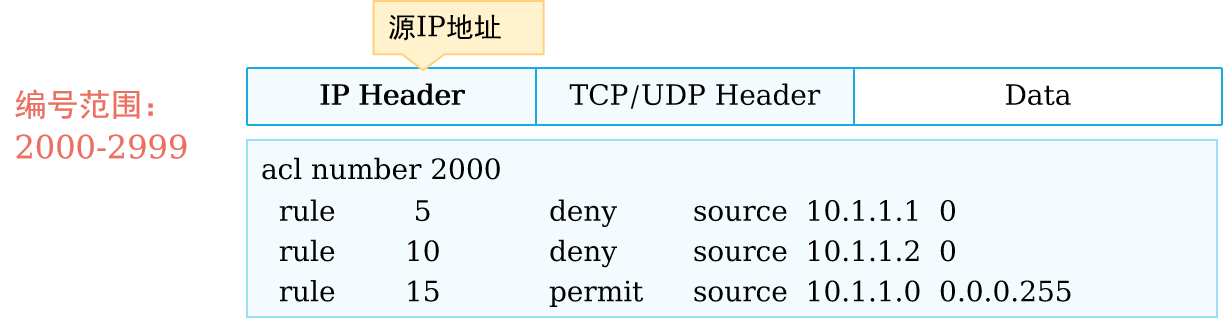

主要针对IP报文的源IP地址进行匹配，基本ACL的编号范围是2000-2999。

比如这个例子，创建的是acl 2000，就意味着创建的是基本ACL。

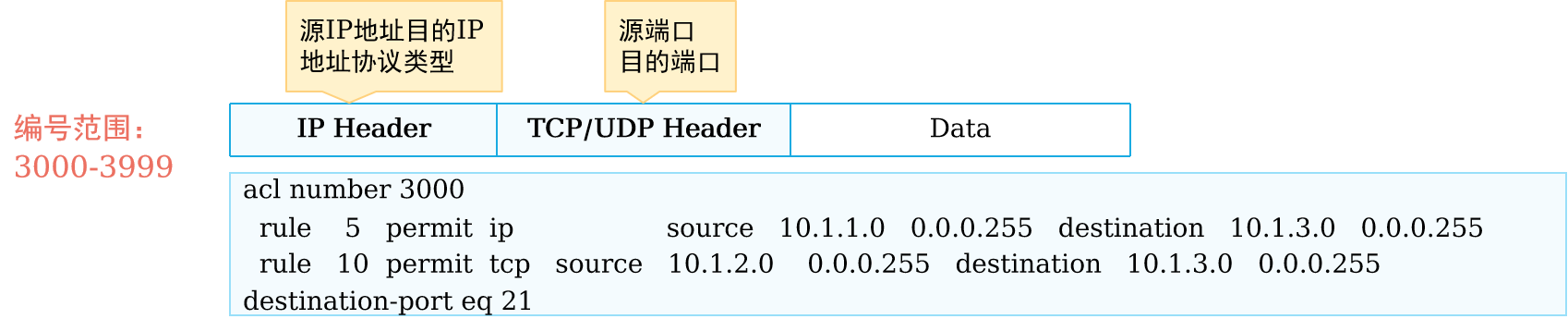

2、高级ACL：

可以根据IP报文中的源IP地址、目的IP地址、协议类型，TCP或UDP的源目端口号等元素进行匹配，可以理解为：基本ACL是高级ACL的一个子集，高级ACL可以比基本ACL定义出更精确、更复杂、更灵活的规则。

12.3.5 ACL的匹配机制

ACL的匹配机制概括来说就是：配置ACL的设备接收报文后，会将该报文与ACL中的规则逐条进行匹配，如果不能匹配上，就会继续尝试去匹配下一条规则。

一旦匹配上，则设备会对该报文执行这条规则中定义的处理动作，并且不再继续尝试与后续规则匹配。

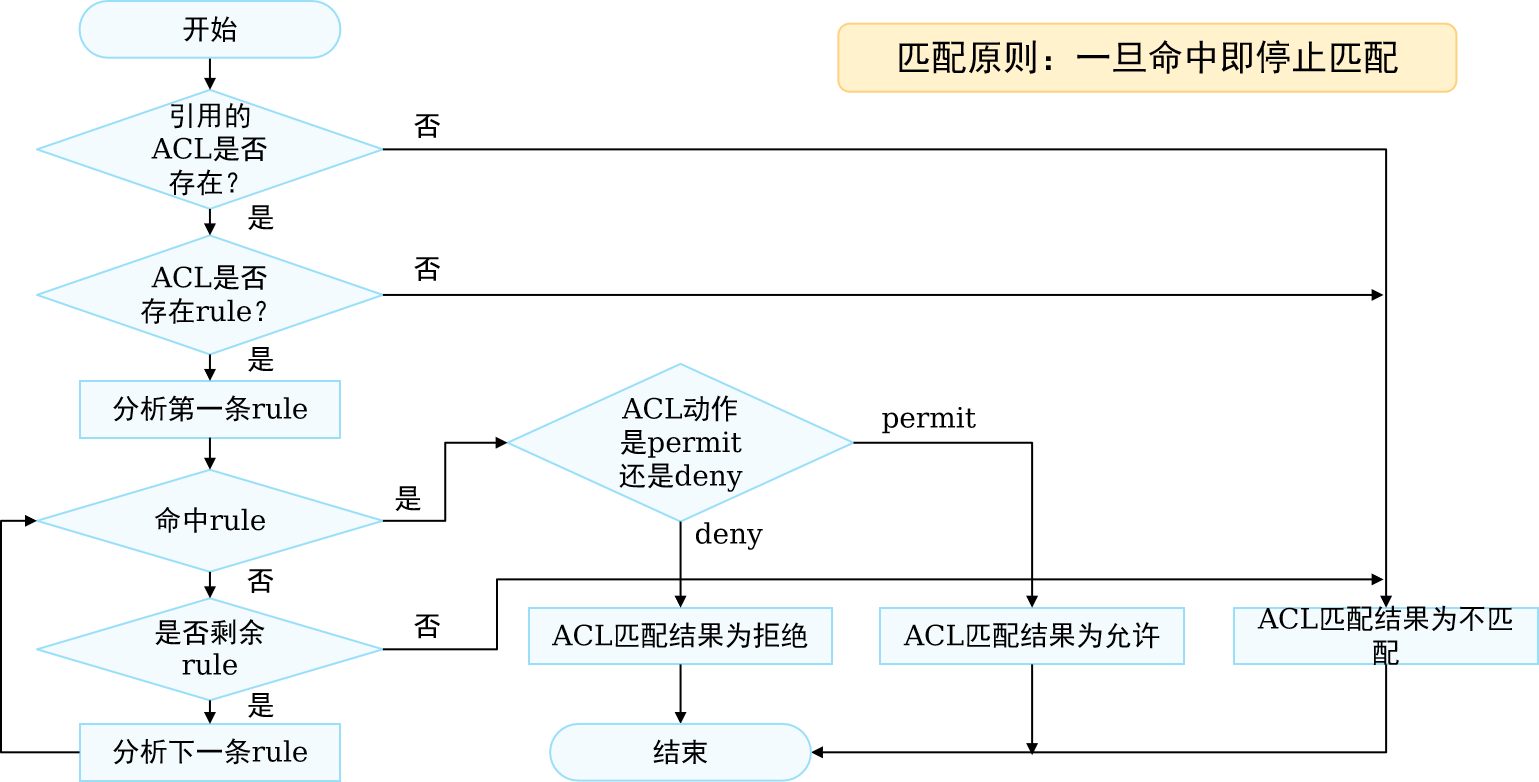

匹配流程：首先系统会查找设备上是否配置了ACL。

如果ACL不存在，则返回ACL匹配结果为：不匹配。
如果ACL存在，则查找设备是否配置了ACL规则。
如果规则不存在，则返回ACL匹配结果为：不匹配。
如果规则存在，则系统会从ACL中编号最小的规则开始查找。
如果匹配上了permit规则，则停止查找规则，并返回ACL匹配结果为：匹配（允许）。
如果匹配上了deny规则，则停止查找规则，并返回ACL匹配结果为：匹配（拒绝）。
如果未匹配上规则，则继续查找下一条规则，以此循环。如果一直查到最后一条规则，报文仍未匹配上，则返回ACL匹配结果为：不匹配。

从整个ACL匹配流程可以看出，报文与ACL规则匹配后，会产生两种匹配结果：“匹配”和“不匹配”。

匹配（命中规则）：指存在ACL，且在ACL中查找到了符合匹配条件的规则。不论匹配的动作是“permit”还是“deny”，都称为“匹配”，而不是只是匹配上permit规则才算“匹配”。
不匹配（未命中规则）：指不存在ACL，或ACL中无规则，再或者在ACL中遍历了所有规则都没有找到符合匹配条件的规则。以上三种情况，都叫做“不匹配”。

匹配原则：一旦命中即停止匹配。

12.3.6 ACL的匹配顺序及匹配结果

一条ACL可以由多条“deny或permit”语句组成，每一条语句描述一条规则，这些规则可能存在包含关系，也可能有重复或矛盾的地方，因此ACL的匹配顺序是十分重要的。

华为设备支持两种匹配顺序：自动排序（auto模式）和配置顺序（config模式）。缺省的ACL匹配顺序是config模式。

自动排序，是指系统使用“深度优先”的原则，将规则按照精确度从高到低进行排序，并按照精确度从高到低的顺序进行报文匹配。
配置顺序，系统按照ACL规则编号从小到大的顺序进行报文匹配，规则编号越小越容易被匹配。

12.3.7 ACL的匹配位置

12.4 ACL的基础配置及应用

12.4.1 使用基本ACL过滤数据流量

配置需求：

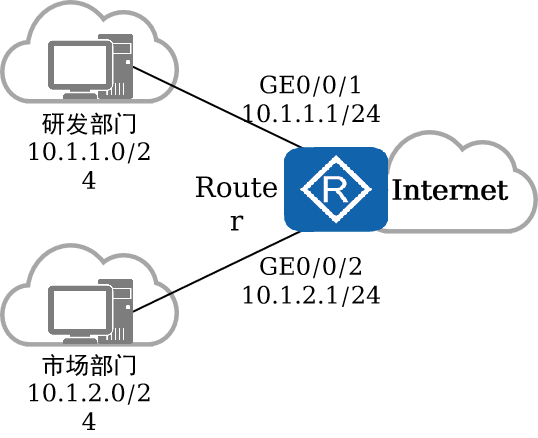

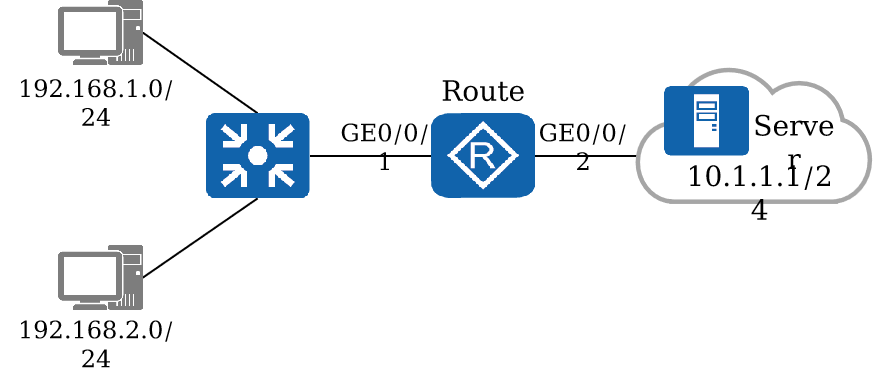

在Router上部署基本ACL后，ACL将试图穿越Router的源地址为192.168.1.0/24网段的数据包过滤掉，并放行其他流量，从而禁止192.168.1.0/24网段的用户访问Router右侧的服务器网络。

[Router] acl 2000

[Router-acl-basic-2000] rule deny source 192.168.1.0  0.0.0.255

[Router-acl-basic-2000] rule permit source any

[Router] interface GigabitEthernet 0/0/1

[Router-GigabitEthernet0/0/1] traffic-filter inbound acl 2000

[Router-GigabitEthernet0/0/1] quit

注：

traffic-filter命令，用来在接口上配置基于ACL对报文进行过滤。

命令格式：traffic-filter { inbound | outbound } acl { acl-number | name acl-name }

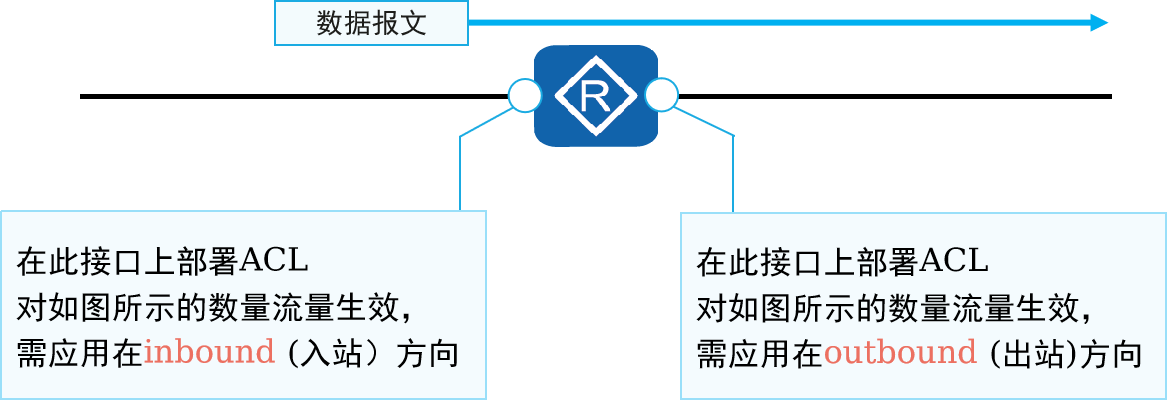

inbound：指定在接口入方向上配置报文过滤。

outbound：指定在接口出方向上配置报文过滤。

acl：指定基于IPv4 ACL对报文进行过滤。

12.4.2 使用高级ACL限制不同网段的用户互访
